Сверхлегкие СВП
| |
| РоманК | Дата: 23.09.2014, 11:20 | Сообщение # 1021
|
Группа: Проверенные
Сообщений: 716
|
Цитата Strelets (  ) Рома! Какие шикарные фотки! Где достал? Даже у меня нет. Хотя, теперь есть!
Отлично иллюстрируют нынешнее препирательство.
Где-где, с миру по нитке собирал. Они есть у меня в качестве получше. Я же не просто так копировал решения с Торосов-Стрельцов и других машин, а очень долго и пристально изучал их под микроскопом

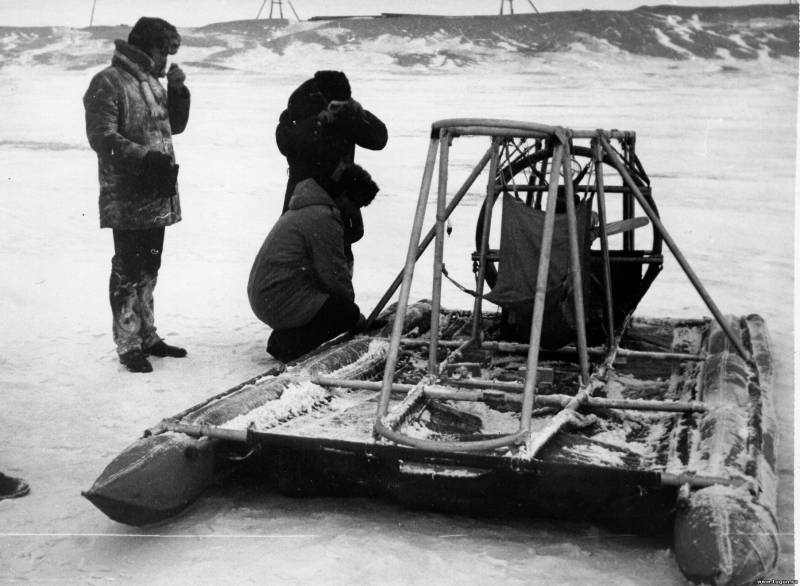

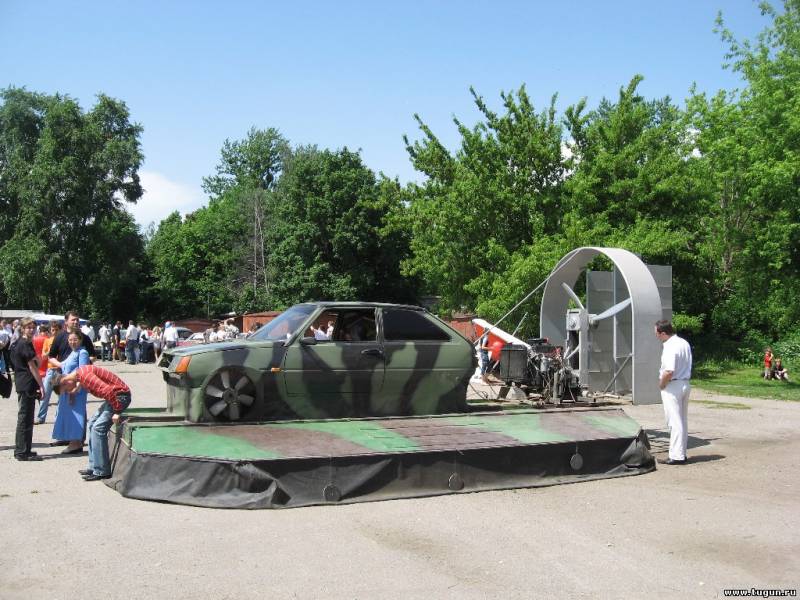

Как давно это было

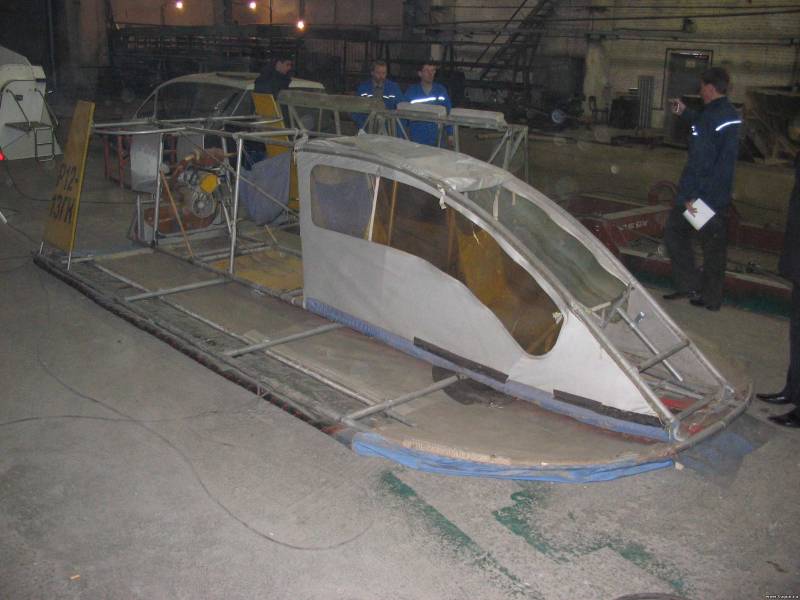

Как давно это было 2
Как давно это было 3
|
| |
|
|
| Strelets | Дата: 23.09.2014, 11:33 | Сообщение # 1022
|
Группа: Проверенные
Сообщений: 647
|
На первых двух моисеевский аппарат с которого я начинал знакомство с этой темой. А на третьей - тот, на котором я перевернулся и чуть не утопил Кавалерова. Он как раз в конфигурации с двигателем от мотоцикла Урал и тяжеленным баком сверху. Потом заменили движок на ДШ-2. По схеме - как Торос-1, только косяков навалом.
Мы мирные люди, но наш бронепоезд ещё не отправлен в утиль!
|
| |
|
|
| -АП- | Дата: 23.09.2014, 11:38 | Сообщение # 1023
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Цитата Strelets ( ) Отлично иллюстрируют нынешнее препирательство.
Ох и трудно мне с вами тремя
Цитата РоманК ( ) Как давно это было 3
Как возили воздух так и возим
Но я то на ус мотаю
Цитата РоманК ( ) изучая их под микроскопом
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| РоманК | Дата: 23.09.2014, 11:47 | Сообщение # 1024
|
Группа: Проверенные
Сообщений: 716
|
Все вы у меня на учете состоите

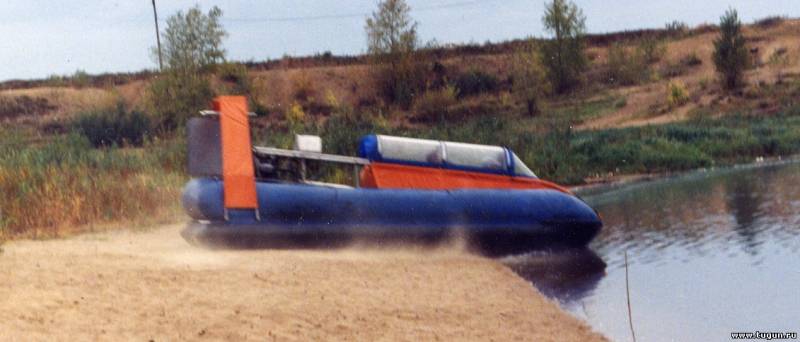

аппарат_Моисеева
А я даже знаю, кто там у винта вошкается в сапогах резиновых
Владимир Васильевич Моисеев - отец Нижегородского СВП строения
Укропы тоже строили

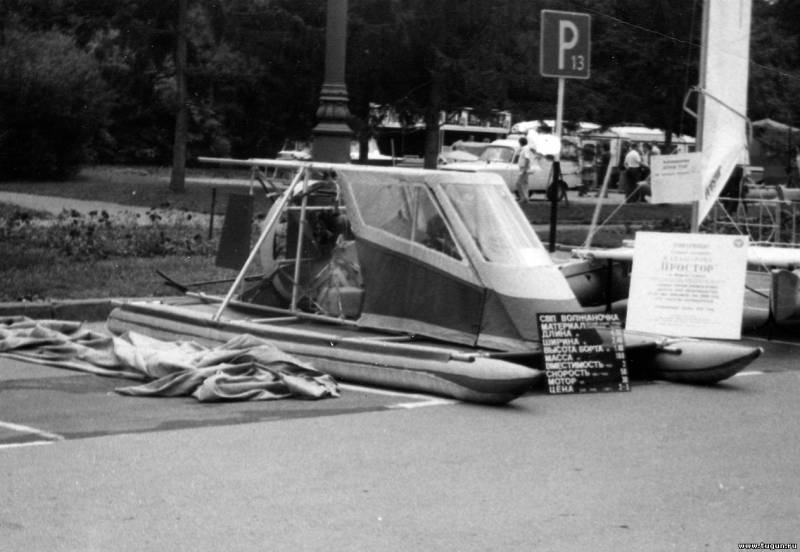

Хохлятский СВП
|
| |
|
|
| -АП- | Дата: 23.09.2014, 11:55 | Сообщение # 1025
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Девушка с веслом наталкивает на мысль, что СВП строители из царства катамаранно-байдарочного туризма, вот и не отпускает рамная система.
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| Кинг | Дата: 23.09.2014, 11:56 | Сообщение # 1026
|
Группа: Модератор
Сообщений: 48559
|
Цитата РоманК ( ) Укропы тоже строили
оригинально ))
Ловись рыбка большая и фарватерная.
|
| |
|
|
| -АП- | Дата: 23.09.2014, 13:26 | Сообщение # 1027
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| Кинг | Дата: 23.09.2014, 13:56 | Сообщение # 1028
|
Группа: Модератор
Сообщений: 48559
|
а кто то же уже переделывает ротаны в свп, в сети и фото и видео есть
Ловись рыбка большая и фарватерная.
|
| |
|
|
| -АП- | Дата: 23.09.2014, 14:38 | Сообщение # 1029
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Что то Эдуард к нам давно не заходил.
http://eduardantonov.wix.com/company-dragon#!breeze/c1tti ,
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| s_smirnov | Дата: 23.09.2014, 23:25 | Сообщение # 1030
|
Группа: Проверенный
Сообщений: 988
|
Цитата ap ( ) Не понимаю. Зачем панель разединять, а потом соединять упругими связями. Что такое упругие связи?
Цитата ap ( )

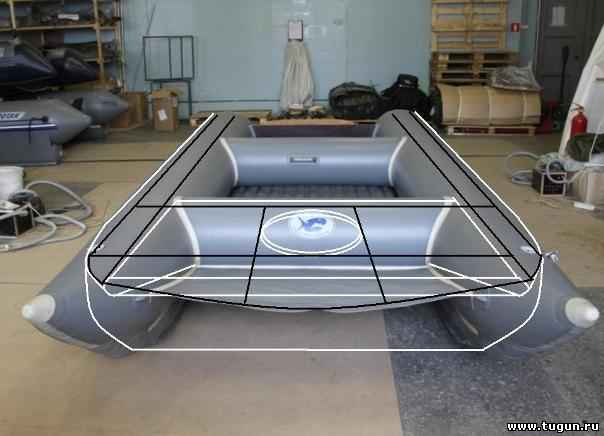

Прикрепления: 7496920.jpg(49Kb)
Изврат крайней степени, полностью дискредитирующий идею каркасно-балонного СВП на скегах. Поперечные, жестко накачанные несущие баллоны, вклеены прямо в скеги, которые надуты еле-еле.
|
| |
|
|
| Strelets | Дата: 24.09.2014, 00:56 | Сообщение # 1031
|
Группа: Проверенные
Сообщений: 647
|
Цитата ap ( ) Девушка с веслом наталкивает на мысль, что СВП строители из царства катамаранно-байдарочного туризма, вот и не отпускает рамная система.
Да, мы именно оттуда и произошли.А ещё от дельтапланиризма. Девушка с веслом - Ольга Коробова - яркая представительница обеих стихий. Среди её подвигов - первая посадка дельтаплана на воду и первый оверкиль среди нижегородских СВП-шников. Так что наши конструкции на заре своего развития прошли очень суровые испытания.
РоманК, А моисеевский СВП с жёлтыми килями, сфотографированный в цеху АКС-инвеста, это как раз ТСВП-1, построенный первым на заводе Академии водного транспорта. Постройку этого аппарата Моисеев начинал ещё в своём огороде на Славянской. Так и запиши в своём досье. Потом книжку издадим на досуге.
А фоток из этой серии у тебя нет?

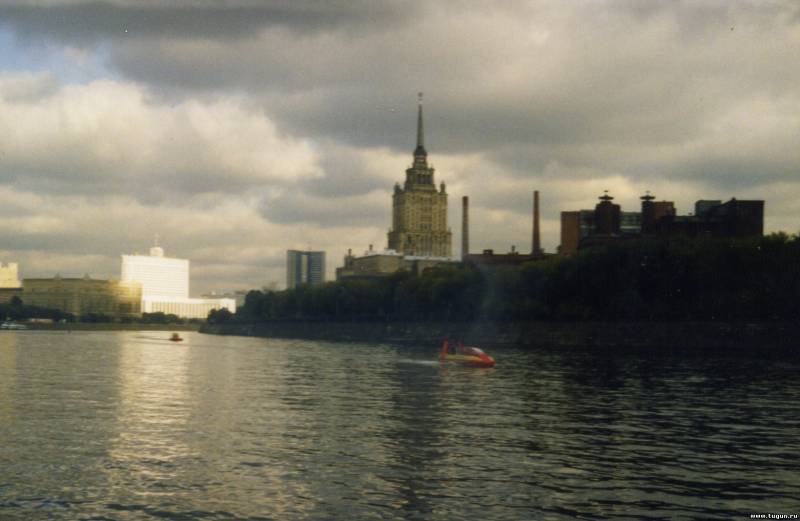

"Торос-1"на Москве-реке у Белого дома
Были Беляевские, но даже у него негативов не осталось.
Это 1994 год. Ни "Марсов", ни "Хивусов" тогда ещё не было и в помине. Именно после этой показухи "Трансал" принял решение о развитии темы СВП, из которой выросли впоследствии Марс и Хивус.
Но сама показуха тогда ничего не дала. Туда надо было не с катером приезжать, а с коробкой из-под ксерокса. А с коробками что-то у нас всегда напряг.
Мы мирные люди, но наш бронепоезд ещё не отправлен в утиль!
|
| |
|
|
| РоманК | Дата: 24.09.2014, 03:45 | Сообщение # 1032
|
Группа: Проверенные
Сообщений: 716
|
Кинг недавно спрашивал про секционирование камеры воздушной подушки. Вот ему ответ картинкой
секционирование ВП
|
| |
|
|
| РоманК | Дата: 24.09.2014, 03:47 | Сообщение # 1033
|
Группа: Проверенные
Сообщений: 716
|
Цитата Strelets ( ) А фоток из этой серии у тебя нет?
Что то может быть в старых 10-12 летней давности архивах. Те картинки, которые еще Алик выкладывал на своем сайте. Но это так долго нужно рыть...
|
| |
|
|
| s_smirnov | Дата: 24.09.2014, 05:28 | Сообщение # 1034
|
Группа: Проверенный
Сообщений: 988
|
Картинки из запасов В.В. Моисеева, которые он использовал в качестве иллюстрации своей книги (далеко не все). У меня эти картинки в полном объёме тоже есть, поступили вместе с электронной версией книги.
|
| |
|
|
| -АП- | Дата: 24.09.2014, 09:28 | Сообщение # 1035
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Цитата s_smirnov ( ) Упругие, это которые при приложении нагрузки не ломаются, а упруго деформируются. Затем принимают исходную форму. И так неограниченное количество раз
Заподозрил я в этом дверные и рояльные петли? Воможна траспортерная лента.
Сдает студентка экзамен по электрике.Тянет билет.
Вопрос - изоляторы.
Студенка перечисляет - резина,дерево, фарфор
Профессор ну еще, что знаете?
Молчит.
Профессор ну вот я Вам намекаю;
Когда Вы с юношей сидите на диване вы чем занимаетесь?
А вспонила - ибанит!
Фу. Я имел в виду поцелоид.....
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
Сообщение отредактировал ap - Среда, 24.09.2014, 11:09
|
| |
|
|
| Кинг | Дата: 24.09.2014, 09:34 | Сообщение # 1036
|
Группа: Модератор
Сообщений: 48559
|
Цитата РоманК ( ) Вот ему ответ картинкой
Спасибо.
Цитата s_smirnov ( ) он использовал в качестве иллюстрации своей книги (далеко не все). У меня эти картинки в полном объёме тоже есть, поступили вместе с электронной версией книги.
Что за книга? где почитать купить можно?
Ловись рыбка большая и фарватерная.
|
| |
|
|
| -АП- | Дата: 24.09.2014, 10:09 | Сообщение # 1037
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Цитата Кинг ( ) Да, мы именно оттуда и произошли.А ещё от дельтапланиризма.

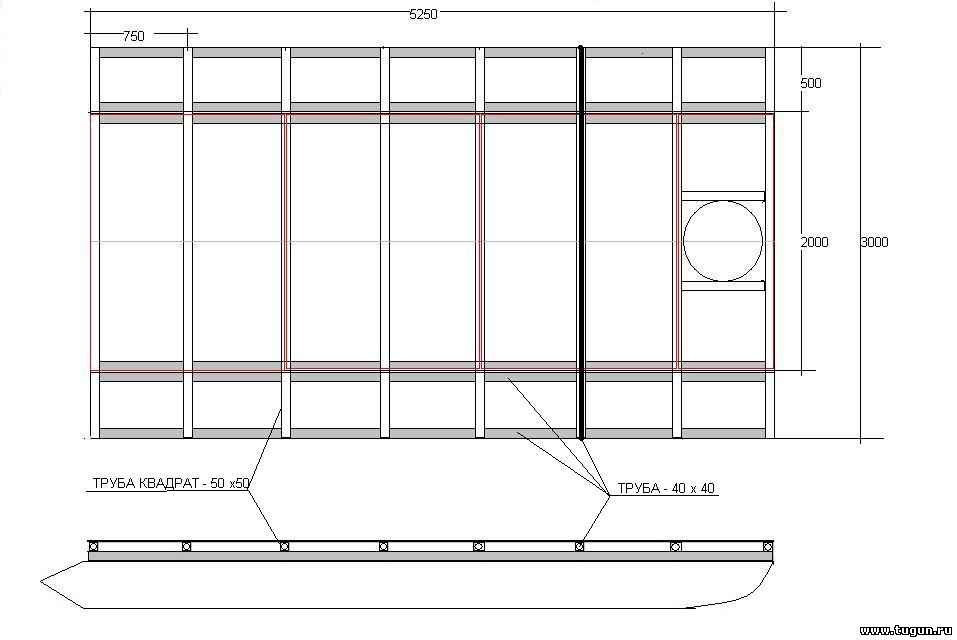

Скажите Уважаемые каробеллы.
Чем будет отличаться сваренная рама на рисунке от рамы собранной на хомутах?
Кроме, как частично разборной.
( На рисуночке ошибочка закралась. Труба не 40 х 40, а круглая 1.5 х 40)
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
Сообщение отредактировал ap - Среда, 24.09.2014, 11:14
|
| |
|
|
| РоманК | Дата: 24.09.2014, 12:26 | Сообщение # 1038
|
Группа: Проверенные
Сообщений: 716
|
Цитата ap ( ) Скажите Уважаемые каробеллы.
Чем будет отличаться сваренная рама на рисунке от рамы собранной на хомутах?
Кроме, как частично разборной.
Тем, что она будет трескаться и разваливаться в местах сварки. 1.5 x 40 это и вовсе пластелин, если варить раму из AД-33. Д-16, который еще бы с большими оговорками и можно было бы закрыв глаза, не варится в принципе.
Есть еще вариант - собрать на кницах. Местами клепкой, местами болтами со внутренними проставками усиления.
Сообщение отредактировал РоманК - Среда, 24.09.2014, 12:30
|
| |
|
|
| -АП- | Дата: 24.09.2014, 12:35 | Сообщение # 1039
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Цитата РоманК ( ) если варить раму из AД-33. Д-16, который еще бы с большими оговорками и можно было бы закрыв глаза, не варится в принципе.
Если можно перефразируй, а то я ни чего не понял.
Платформа (панель), два крыла (лесницы) Сшиваются на сквозь трубой Д16Т 1.5 х 40 через квадратную трубу
50 х 50. Труба в трубе.
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| РоманК | Дата: 24.09.2014, 12:53 | Сообщение # 1040
|
Группа: Проверенные
Сообщений: 716
|
Цитата ap ( ) Если можно перефразируй, а то я ни чего не понял.
Д16 не варится. АД-33 варится, но материал очень слабый и текучий. Нужна труба с толщиной стенки не менее 3мм.
|
| |
|
|
| s_smirnov | Дата: 24.09.2014, 13:15 | Сообщение # 1041
|
Группа: Проверенный
Сообщений: 988
|
Цитата ap ( ) Заподозрил я в этом дверные и рояльные петли? Воможна траспортерная лента.
Транспотёрная лента пожалуй нормально будет. Но можно и просто воздушный зазор.
Тоже хороший изолятор кстати.
|
| |
|
|
| s_smirnov | Дата: 24.09.2014, 13:19 | Сообщение # 1042
|
Группа: Проверенный
Сообщений: 988
|
Цитата Кинг ( ) Что за книга? где почитать купить можно?
Книга В.В. Моисеева "Летающие люди" Купить наверное только в Нижнем Новгороде можно.
Или когда Ару будем отправлять его новое СВП, можем в шкуру завернуть пару штук. Дело только за шкурой встало.
|
| |
|
|
| Кинг | Дата: 24.09.2014, 13:30 | Сообщение # 1043
|
Группа: Модератор
Сообщений: 48559
|
Цитата s_smirnov ( ) Или когда Ару будем отправлять его новое СВП, можем в шкуру завернуть пару штук. Дело только за шкурой встало.
ок, договорились. Теперь АР просто обязан заказать шкуру.
Ловись рыбка большая и фарватерная.
|
| |
|
|
| -АП- | Дата: 24.09.2014, 13:30 | Сообщение # 1044
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Цитата s_smirnov ( ) Дело только за шкурой встало.
Не, шкура как раз не проблема. Конструкция рамы.
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| s_smirnov | Дата: 24.09.2014, 15:26 | Сообщение # 1045
|
Группа: Проверенный
Сообщений: 988
|
Цитата ap ( ) Не, шкура как раз не проблема. Конструкция рамы.
Рамы умеют рассчитывать уже наверное лет 100 или побольше. Под любую наперёд заданную нагрузку. Сильно упрощает расчеты отсутствие концентраторов напряжений вызванных сваркой. Тогда рассчитанные сечения балок не нужно умножать на огромные коэффициенты запаса прочности.
|
| |
|
|
| Strelets | Дата: 25.09.2014, 12:43 | Сообщение # 1046
|
Группа: Проверенные
Сообщений: 647
|
Цитата ap ( ) Не, шкура как раз не проблема. Конструкция рамы.

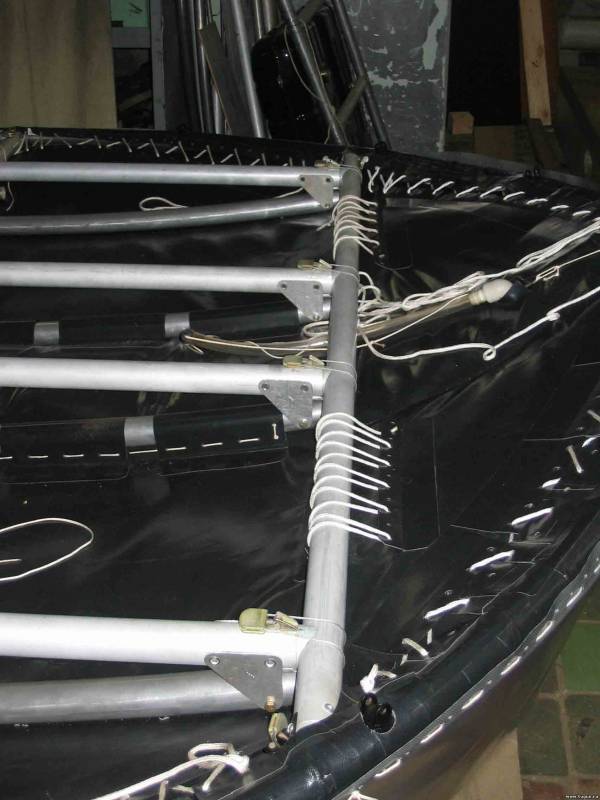

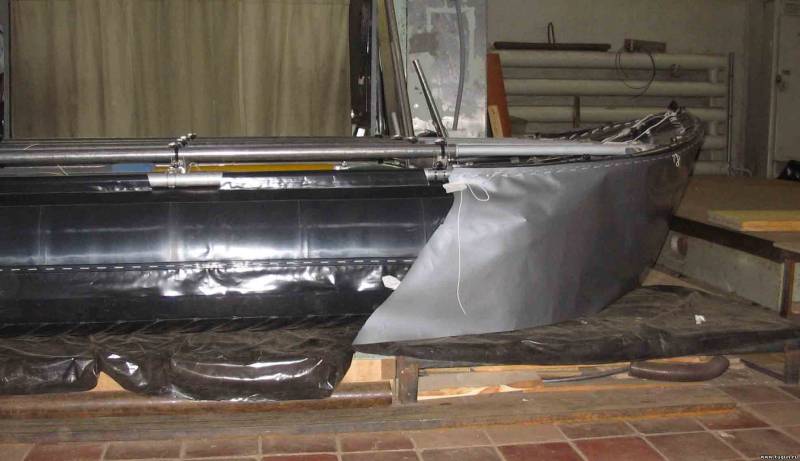

Есть готовая рама 6х2,3 м (можно удлинить), даже со шкурой и баллонами. Под 3-х баллонную схему. Боковые Ф500, средний - "двухэтажный" (камеры Ф400 и Ф360, но общая высота 500). Баллоны с вкладными камерами.
Рама из труб Д16Т Ф40 и Ф50х1,5, анодированные. Поперечины усиленные - труба в трубе (Ф50 внутри Ф40). На тросовых быстроразъёмных замках.
Если есть интерес - можем договориться.
рама-1
рама-2
рама-3
рама-4
рама-5
Мы мирные люди, но наш бронепоезд ещё не отправлен в утиль!
|
| |
|
|
| -АП- | Дата: 25.09.2014, 13:18 | Сообщение # 1047
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Цитата Strelets ( ) Поперечины усиленные - труба в трубе (Ф50 внутри Ф40).
Оп! Значит я правильной иду дорогой...
Цитата Strelets ( ) На тросовых быстроразъёмных замках.
Нет у меня интереса к таким рамам.
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
|
| |
|
|
| -АП- | Дата: 25.09.2014, 15:27 | Сообщение # 1048
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|

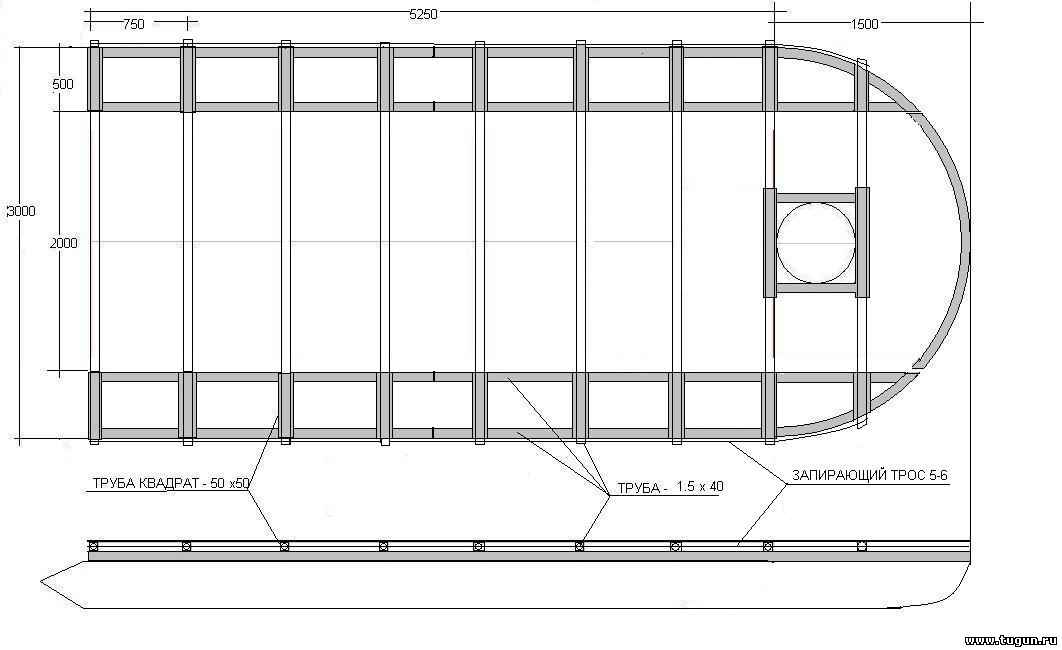

Вот что то в этом духе.
Две лесенки соединяемые трубами. Лесенки могут рассоединяться в середине.
Такая схема рамы долго работала у меня на тримаранах.
Только там вставлялись короткие внутренние трубки по схеме мама-папа.
Пусть даже между лесницами не будет панель, пусть будет ложится настил.
Лесница - сварена или на мощных хомутах, как у Романа на АТАСе.
Стрингеры или 40 -ка или 50-ка. Ступенька труба 50-ка.
Обе лесницы прошиваются трубой сороковкой.
Концы сороковки что бы не выскакивали запираются тросиком 5-6 мм
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
Сообщение отредактировал ap - Четверг, 25.09.2014, 18:07
|
| |
|
|
| s_smirnov | Дата: 25.09.2014, 17:58 | Сообщение # 1049
|
Группа: Проверенный
Сообщений: 988
|
Цитата ap ( ) Лесница - сварена или на мощных хомутах, как у Романа на АТАСе
Это зачем?
|
| |
|
|
| -АП- | Дата: 25.09.2014, 18:14 | Сообщение # 1050
|
Автор темы
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12113
|
Зачем?
"Лесница" вставляется в большой карман на баллоне.
Труба 40-ка прошивает соединяя "лесницы". Запирается тросиком.
Не нужно не болтов, ни хомутов. Время сборки в разы уменьшается.
12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru
www.PUTORANA-RAFTING.RU
Сообщение отредактировал ap - Четверг, 25.09.2014, 18:23
|
| |
|
|
|
|
