Профили (просеки) в лесу.
КингДата: Четверг, 11.08.2016, 00:35 | Сообщение # 1
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Вот попадаются иногда "Профили" в лесу, этакие прямые прямые просеки, какие то уже заросшие а какие то еще в нормальном состоянии и иногда даже видно что их чистят. Причем находятся они и за сотни километров от ближайщих населенных пунктов.
По одной тут пошел погулять на севере, так по ней такая тропа звериная что я решил вернуться ))

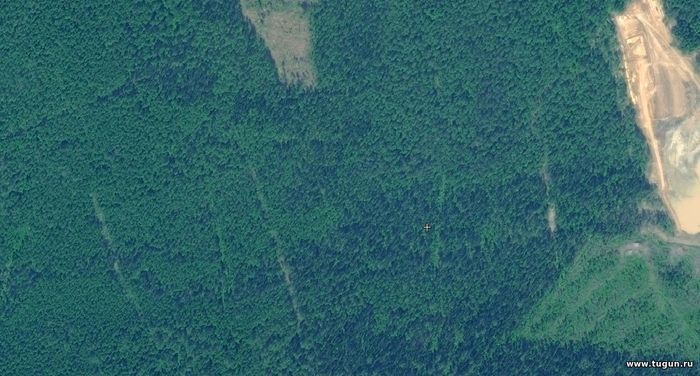

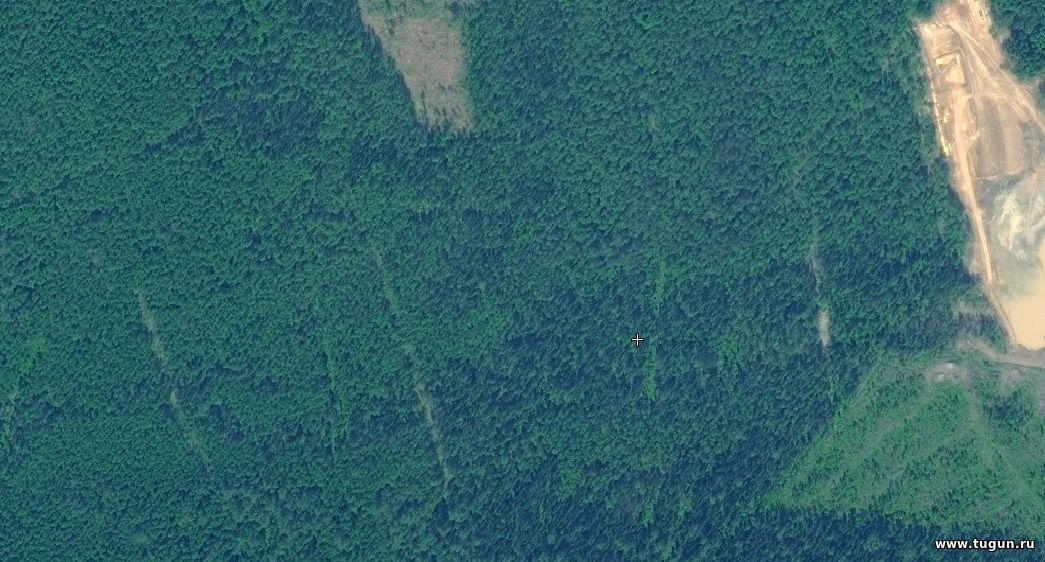

Вот я их на снимке подчеркнул.

https://yadi.sk/i/u7i4JJFpu7dHd

собственно вопрос кто их делает и по какому принципу, судя по снимку они не на квадраты тайгу делят.


Ловись рыбка большая и фарватерная.

Сообщение отредактировал Кинг - Четверг, 11.08.2016, 09:49

КингДата: Четверг, 11.08.2016, 00:37 | Сообщение # 2
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА

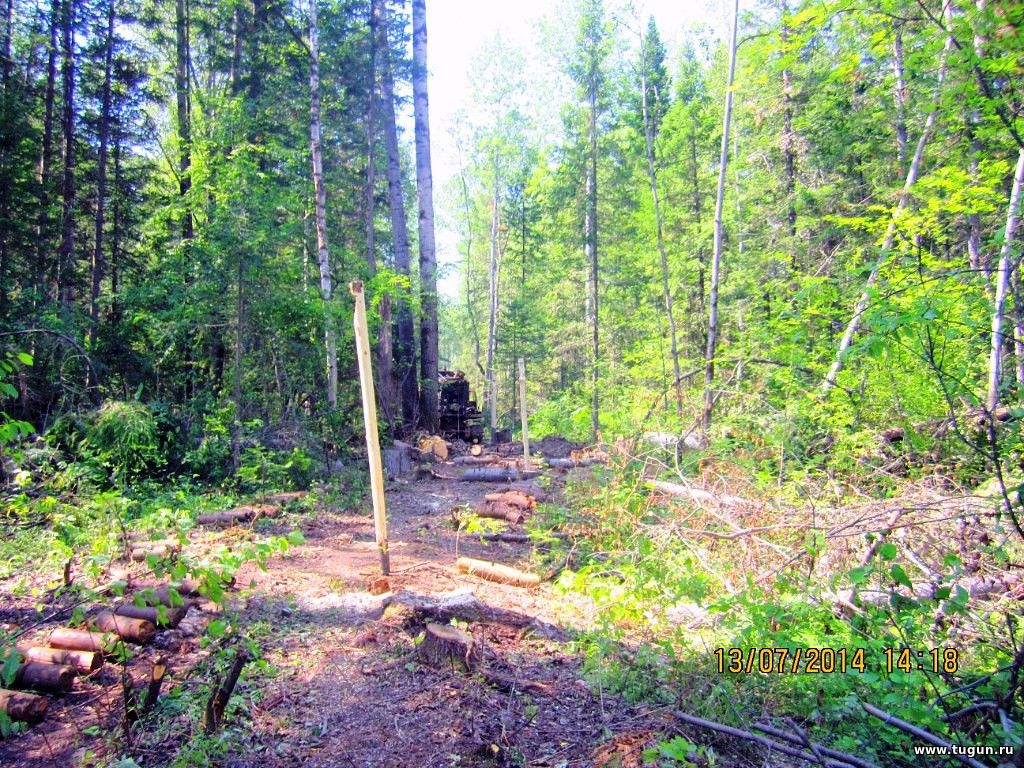

вот так это выглядит



и прямиком через реку и там продолжение



Ловись рыбка большая и фарватерная.

GrechДата: Четверг, 11.08.2016, 00:41 | Сообщение # 3
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Кинг, это экспедиция, геофизики рубят, потом идут бурстанки, бурят 15м дырки, разматывают косу с датчиками, а в дырки взрывчатку. Подрывают, и колебания фиксируются аппаратурой на машине. Сейчас вместо взрывов стучат спецогрегатом, вообщем замеряют колебания, есть нефть и газ, или нет. К.т.

ЛЕТА ХОЧУ!!!!! 89029505309

КингДата: Четверг, 11.08.2016, 00:51 | Сообщение # 4
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Grech, понятно, спасибо. Значит они никакой закономерности не имеют, думал может картографы на квадраты так тайгу делят ))

Ловись рыбка большая и фарватерная.

GrechДата: Четверг, 11.08.2016, 01:02 | Сообщение # 5
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Кинг, тут как гл. геофизик по карте провел линию, так по ней топотряд рубится.

ЛЕТА ХОЧУ!!!!! 89029505309

НастройщикДата: Четверг, 11.08.2016, 01:06 | Сообщение # 6
Константин
Камертоныч
Группа: Куратор
Сообщений: 29115
Награды: 229
Репутация: 3533
Статус: Недоступен
Откуда: Красноярск
Снасть: Спининг
Цитата Кинг ()
думал может картографы на квадраты так тайгу делят ))
Ну не картографы, а лесозаготовители могли делить на участки. Да и технику им в лес как-то надо затаскивать. Наверняка большинство из этих профилей имеют выход к реке.


соль фа ми ре до.
8913 572 0450

КингДата: Четверг, 11.08.2016, 01:09 | Сообщение # 7
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Цитата Настройщик ()
а лесозаготовители могли делить на участки. Да и технику им в лес как-то надо затаскивать

это обычные лесовозные дороги, они петляют как им удобно, а профили прямые как стрела. Да и нет в тех дремучих местах никаких лесозаготовителей, не вывезешь оттуда лес.


Ловись рыбка большая и фарватерная.

GrechДата: Четверг, 11.08.2016, 01:12 | Сообщение # 8
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Цитата Кинг ()
думал может картографы на квадраты так тайгу делят ))

Квартала, 2км на 4км делятся визирами и привязаны к тригапунктам, вышки такие. Профили рубят только геологи, 4м шириной, тоже привязаны к тригопунктам. Профелями пользуются потом и лесорубы, охотники и т.д.


ЛЕТА ХОЧУ!!!!! 89029505309

Блеснильщик26Дата: Четверг, 11.08.2016, 08:46 | Сообщение # 9
Дмитрий
Мухи - чмо!
Группа: Проверенные
Сообщений: 7079
Награды: 115
Репутация: 2142
Статус: Недоступен
Откуда: красноярск
Снасть: зимний блеснильник
Это всего скорее квартальные просеки. Прокладывают при таксационных работах.

"Я спешу посмеяться над всем.Иначе мне пришлось бы заплакать"

GrechДата: Четверг, 11.08.2016, 09:16 | Сообщение # 10
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Блеснильщик26, квартальные просеки (визиры) шириной не более метра, что бы стрельнуть теодолитом и на углах кварталов стоят квартальные столбы с номером квартала. Просто сам рубил профиля, да и брат до сих пор рубит. Охотничьи участки закрепляются количеством кварталов.

ЛЕТА ХОЧУ!!!!! 89029505309

GrechДата: Четверг, 11.08.2016, 09:32 | Сообщение # 11
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка

Профиль





Топотряд.




ЛЕТА ХОЧУ!!!!! 89029505309

КингДата: Четверг, 11.08.2016, 09:50 | Сообщение # 12
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Цитата Grech ()
квартальные просеки (визиры) шириной не более метра

нее, те просеки шире, машина проедет, наверно метра 4 есть, да и квартальные наверно как то прямоугольные? а там не пойми как

https://yadi.sk/i/u7i4JJFpu7dHd


Ловись рыбка большая и фарватерная.

Сообщение отредактировал Кинг - Четверг, 11.08.2016, 09:56

GrechДата: Четверг, 11.08.2016, 10:06 | Сообщение # 13
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Кинг, Сергей, квартальные визиры делят тайгу на квартала длинной 4км и шириной 2км, а профиля до ста км. и длиннее, они 4м. шириной, что бы прошла техника, бурстанки, сейсмостанции да и балки таскают.

ЛЕТА ХОЧУ!!!!! 89029505309

GrechДата: Четверг, 11.08.2016, 10:14 | Сообщение # 14
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Калька кварталка моего бывшего охотучастка.



Визиры длинны(4км) смотрят на север, ширины (2км) на восток, а профиля рубят в разных направлениях, как начертит на карте ст. геофизик. Номера на кальке, это номера квартала.


ЛЕТА ХОЧУ!!!!! 89029505309

Сообщение отредактировал Grech - Четверг, 11.08.2016, 10:15

КингДата: Четверг, 11.08.2016, 10:45 | Сообщение # 15
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Grech, да, значит те профиля что мне попадаются после геофизиков остаются.

Ловись рыбка большая и фарватерная.

GrechДата: Четверг, 11.08.2016, 10:54 | Сообщение # 16
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
Кинг, да Сергей.

ЛЕТА ХОЧУ!!!!! 89029505309

kizir7Дата: Четверг, 11.08.2016, 11:29 | Сообщение # 17
Владимир Иванов
Рыболов
Группа: Проверенные
Сообщений: 8002
Награды: 82
Репутация: 1035
Статус: Недоступен
Откуда: Красноярск
Снасть: Спиннинг
Цитата Grech ()
привязаны к тригапунктам, вышки такие.
Пункты триангуляции потеряли своё предназначение с появлением ЖПС. Старые маяки сгнили в 90-е годы, а новые никто уже и не делает. А ведь раньше вся территория СССР была утыкана этими пунктами (маяками) с принципом, чтобы с любого пункта триангуляции можно было видеть не менее 3-х для точной привязки координат. Просеки остаются и от геологов в местах перспективных залеганий полезных ископаемых (Леонидыч в мотыгинских краях наверное всё в "клеточку" порубил) , от лесоустроителей (кварталы),и ещё от кучи всевозможных служб.


Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.

геологДата: Четверг, 11.08.2016, 11:32 | Сообщение # 18
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Просеки, они же визирки, они же профили.

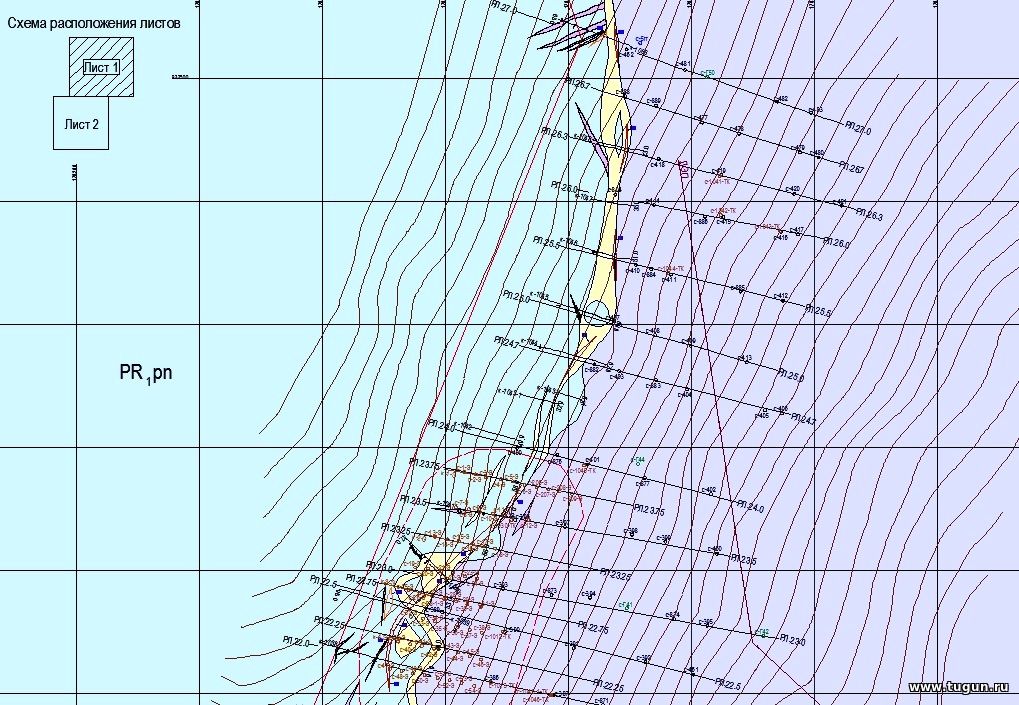

Проходятся вкрест простирания геологической структуры. Вот эти черные линии поперек желтой жилы - это и есть просеки.



Назначение просек - для геологических маршрутов и геофизических профилей. Затем по  профилям ставятся пикеты через 10-50 м. в зависимости от масштаба работ. Потом по ним идут геологи и геофизики.


Геолог идет с головой , рюкзаком и молотком, геофизик - с прибором.
Иногда они останавливаются на привал



В зависимости от применяемых методов геофизических исследований, профили подразделяются на визирки шириной 0,7-1,0 м.,+Достаточные для прохождения геолога, или геофизика с магнитометром на шее, или геохимика с кайлушкой и рюкзаком. Чаще всего по профилям  ставятся различные методы электроразведки, допустим для метода ДП (дипольного профилирования) в связке идут 3-5 человек и у каждого в руках штырь, которым они по команде тычут в землю, а идущий посередине геофизик по прибору снимает замер. Но ставятся и другие методы - ртутометрия, сейсмика и т.д. и т.п. Профили и пикеты выносятся на топографический план или карту топографом. (про привязки не буду: тригопункт, репера, теодолитные увязки....). Таким образом каждый замер прибора и каждый стук молотком геолога точно привязаны к пикетам, и , соответственно к плану (карте).
Затем по профилям геофизик строит графики, выделяет на них аномальные значения, которые на плане объединяются в поля-аномалии. Геолог определяет, каким породам соответствуют эти аномалии и какие полезные ископаемые с ними связаны.

Если проведенными работами доказана перспективность площади для выявления месторождения, то следует стадия разведочных работ ( после поисковых).
Она проводится для выявления рудовмещающих тел и подсчета по ним запасов.
Тогда по профилям бурятся скважины.
 На россыпях неглубокие

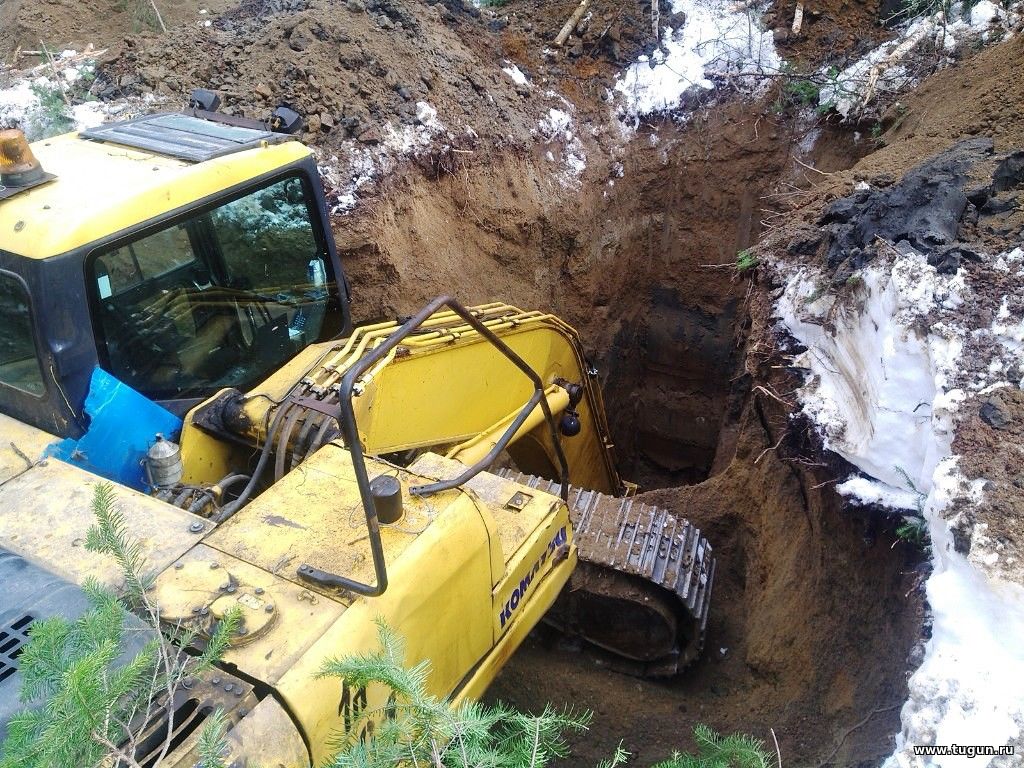

или копаются шурфы



В этом случае геофизики не нужны. Здесь работают такие любопытные дядьки
Прикрепления: 3270425.jpg(183Kb) · 1582094.jpg(186Kb) · 2894923.jpg(93Kb) · 0748564.jpg(277Kb) · 6512303.jpg(237Kb)


Лучше сделать и пожалеть,
чем не сделать и пожалеть

kizir7Дата: Четверг, 11.08.2016, 11:40 | Сообщение # 19
Владимир Иванов
Рыболов
Группа: Проверенные
Сообщений: 8002
Награды: 82
Репутация: 1035
Статус: Недоступен
Откуда: Красноярск
Снасть: Спиннинг
Цитата геолог ()
Здесь работают такие любопытные дядьки
Вот! Что я и говорил! Только по их просекам ходить нельзя, заблудишься! Я пробовал.


Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.

геологДата: Четверг, 11.08.2016, 11:44 | Сообщение # 20
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Цитата геолог ()
В этом случае геофизики не нужны. Здесь работают такие любопытные дядьки


На коренных месторождениях бурятся колонковые скважины на различные глубины.



Из этих скважин достают керн (многие наверное шстречали в тайге ящики с керном,, такими кругленькими столбиками породы.
В таких скважинах геофизические исследования обязательны !!!

Самое хреновое для рыбаков начинается, если руда найдена , запасы подсчитаны, ТЭО кондиций доказало экономическую эффективность их добычи.
В этом случае геолог приходит уже не только с молотком, но и с техникой



и сначала производятся опытно-промышленные работы

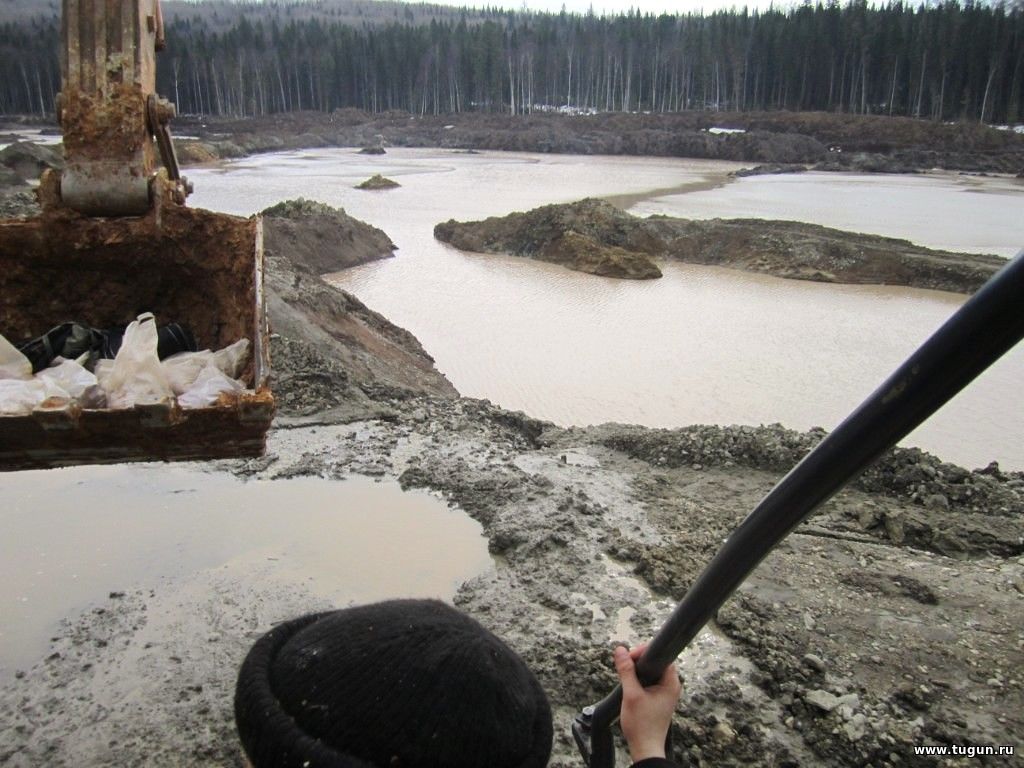

при успешном производстве которых производится эксплуатация, добыча из недр, т.е. становится вот так на россыпях

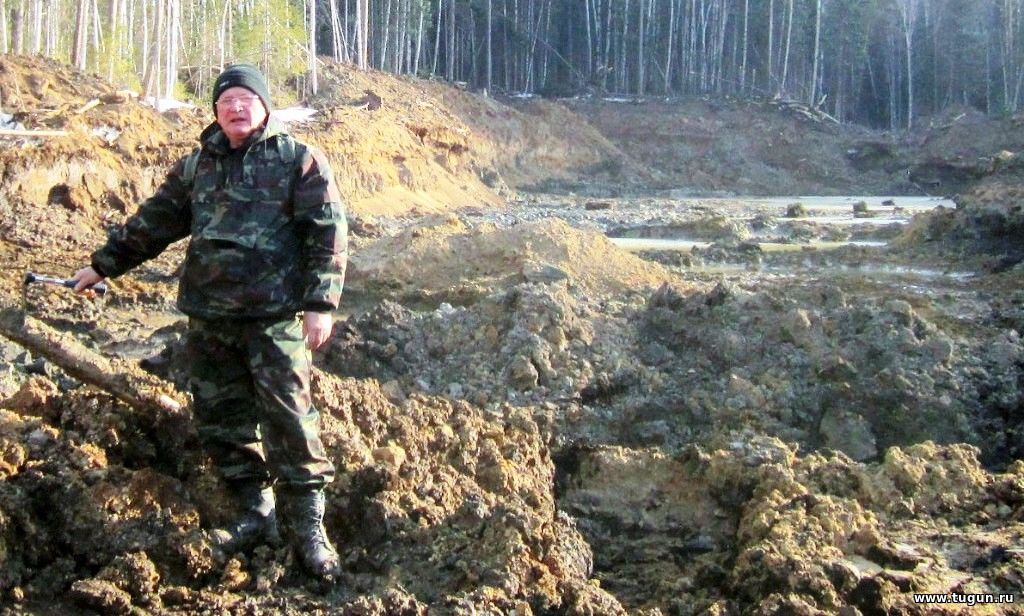

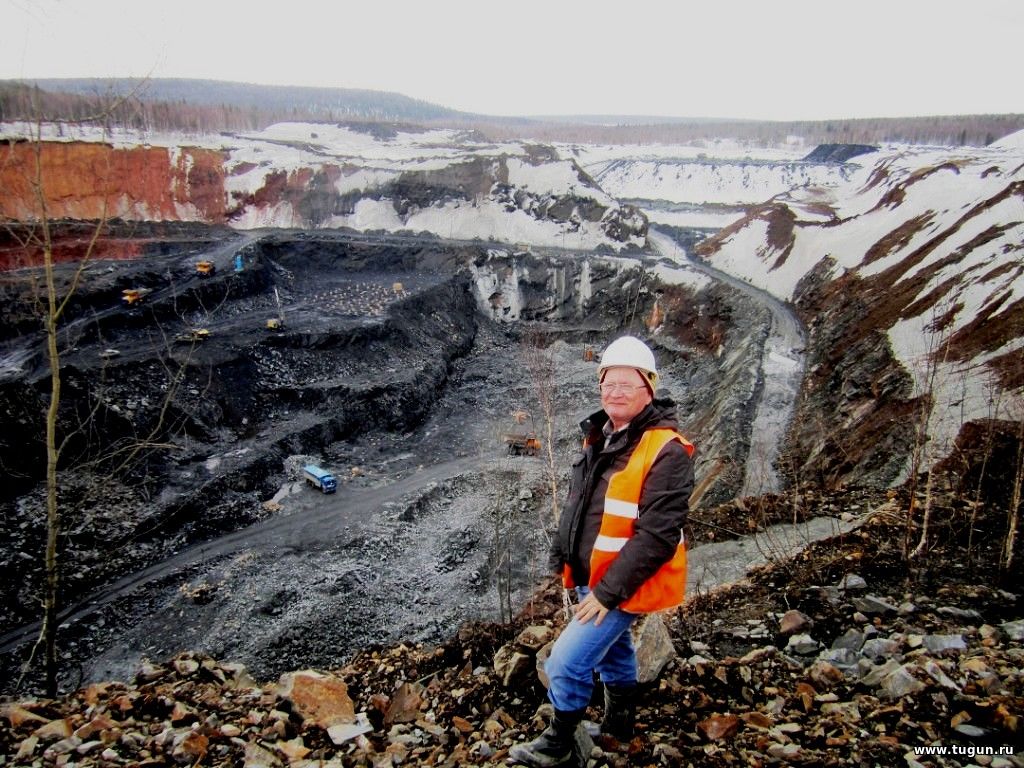

или вот так на коренных месторождениях



Вот что может получиться из безобидных просек в лесу !!!!
Прикрепления: 7163645.jpg(224Kb) · 0244535.jpg(197Kb) · 2619768.jpg(166Kb) · 9928386.jpg(134Kb) · 2269429.jpg(193Kb)


Лучше сделать и пожалеть,
чем не сделать и пожалеть

КингДата: Четверг, 11.08.2016, 11:45 | Сообщение # 21
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Во как интересно! ))

Цитата геолог ()
Вот эти черные линии поперек желтой жилы - это и есть просеки.

А через сколько км эти "черные линии" ?


Ловись рыбка большая и фарватерная.

геологДата: Четверг, 11.08.2016, 11:47 | Сообщение # 22
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Цитата kizir7 ()
чтобы с любого пункта триангуляции можно было видеть не менее 3-х для точной привязки координат

двух...
достаточно для построения треугольника.
Вообще-то ими до сих пор пользуются, ибо Жыпыэсы не обеспечивают необходимой точности нивелирования.
Для координат - да.


Лучше сделать и пожалеть,
чем не сделать и пожалеть

геологДата: Четверг, 11.08.2016, 11:49 | Сообщение # 23
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Цитата Кинг ()
А через сколько км эти "черные линии" ?
 В данном случае в среднем через сорок.
Но бывают и через 100-500 м. Все зависит от масштаба поисков и применяемых геофизических методов.

Эта картинка - последняя стадия разведки, наиболее плотная сеть.


Лучше сделать и пожалеть,
чем не сделать и пожалеть

GrechДата: Четверг, 11.08.2016, 11:49 | Сообщение # 24
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
геолог, Леонидыч, я и писал про геофизиков, у нас район и Эвенкия все в профилях, по ним можно кучу маршрутов в одну точку проделать biggrin

ЛЕТА ХОЧУ!!!!! 89029505309

геологДата: Четверг, 11.08.2016, 11:50 | Сообщение # 25
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Цитата Grech ()
Леонидыч, я и писал про геофизиков

Саша, я понял... Думаю, что не испортил впечатлений о твоих знаниях smile


Лучше сделать и пожалеть,
чем не сделать и пожалеть

GrechДата: Четверг, 11.08.2016, 11:53 | Сообщение # 26
Александр
Охотник за душами
Группа: Проверенные
Сообщений: 1847
Награды: 56
Репутация: 565
Статус: Недоступен
Откуда: Богучаны
Снасть: спининг,удочка
геолог, наоборот дополнил красочно и красиво smile

ЛЕТА ХОЧУ!!!!! 89029505309

геологДата: Четверг, 11.08.2016, 11:54 | Сообщение # 27
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Цитата kizir7 ()
Вот! Что я и говорил! Только по их просекам ходить нельзя, заблудишься! Я пробовал.

Как по ним можно заблудиться - они же ПРЯМЫЕ !!! ( ну или почти...).
Если знаешь их направление - чего ж блудить, все профиля параллельны друг другу.
Выходят на магистали, которые перпендикулярны профилям. Например профиля через 100 м., магистрали через 500 или 1000.


Лучше сделать и пожалеть,
чем не сделать и пожалеть

КингДата: Четверг, 11.08.2016, 11:57 | Сообщение # 28
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Цитата геолог ()
Думаю, что не испортил впечатлений о твоих знаниях

Как можно испортить впечатления если знания практические. Спасибо и Александру и Леонидычу за увлекательный рассказ! Вот там природы и романтики! Но и работа конечно тяжеленная, особенно в непогоду.


Ловись рыбка большая и фарватерная.

КингДата: Четверг, 11.08.2016, 11:59 | Сообщение # 29
Сергей
Фоторыбак
Группа: Модераторы
Сообщений: 37918
Награды: 409
Репутация: 3002
Статус: Недоступен
Откуда: Красноярск
Снасть: КУКУРУЗА
Цитата геолог ()
Если знаешь их направление - чего ж блудить, все профиля параллельны друг другу.
Выходят на магистали, которые перпендикулярны профилям. Например профиля через 100 м., магистрали через 500 или 1000.

а вот есть карты с нанесенными профилями и магистралями? или они наверно секретные?


Ловись рыбка большая и фарватерная.

геологДата: Четверг, 11.08.2016, 13:27 | Сообщение # 30
Леонидыч
Шаман
Группа: Проверенные
Сообщений: 11887
Награды: 117
Репутация: 1429
Статус: Недоступен
Откуда: Бородино
Снасть: Кроме сетей и электроудочек
Цитата Кинг ()
а вот есть карты с нанесенными профилями и магистралями? или они наверно секретные?

Карты есть, секретов нет smile
Только топографические карты последний раз обновлялись лишь в конце семидесятых...- много с той поры профилей нарублено еще, и еще больше заросло прежних.
А так, они на геологических картах в обязательном порядке.
Лучше  смотреть на космоснимках или мапия,
Вот тут профиля 14-ого года и некоторые фотки выше с них.

Прикрепления: 8573808.jpg(161Kb)


Лучше сделать и пожалеть,
чем не сделать и пожалеть

Форум » Одежда, снаряжение и оборудование » Навигация и Топокарты » Профили (просеки) в лесу. (что где почему.)
Страница 1 из 212»
Поиск:



Яндекс цитирования

Copyright www.tugun.ru © 2008 - 2016 | при использовании материалов с сайта - активная ссылка обязательна

Контакты · Ссылки · Погода
