Рыболовный форум » Техника для рыбалки » Домашняя верфь » регулируемый транец (самостоятельное изготовление)
регулируемый транец
rybin1Дата: 03.04.2012, 07:59 | Сообщение # 241
andrey
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
avs, ясно, пасиб smile



avsДата: 03.04.2012, 11:22 | Сообщение # 242
Андрей
Группа: Проверенный
Сообщений: 2022
Награды: 30
Репутация: 399
rybin1, будешь делать ставь фотки! Что смогу подскажу из своего опыта, если надо будет! smile
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.


WayfaringДата: 01.09.2014, 18:43 | Сообщение # 243
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
подниму тему по регулируемым транцам, чтобы не забывалась
Интересный транец, регулирует так же и наклон мотора
http://www.bobsmachine.com/Convert....000.htm
ассортимент на вкус, цвет и кошелек
http://www.bobsmachine.com/Jack-Pl...._c2.htm
http://www.thmarine.com/products/Outboard-Jack-Plates
http://www.getaprop.com/content....dBY4A6g
http://www.cmcmarineproducts.com/product....-Plates
http://www.jack-plate.com/
http://www.ebay.com/sch/i.html?_nkw=jack%20plates
https://www.google.com/search?....bih=576
http://www.proboatparts.com/performance/

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15
Сообщение отредактировал Wayfaring - Понедельник, 01.09.2014, 18:57


TSashaVДата: 01.09.2014, 20:04 | Сообщение # 244
Саша
Группа: Проверенные
Сообщений: 2508
Награды: 13
Репутация: 156
Всё это хорошо, но нужен с возможностью регулировки на ходу, хотя бы ступенчатой. cool
Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.


WayfaringДата: 01.09.2014, 22:21 | Сообщение # 245
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
TSashaV, а там все есть, на любые потребности wink
http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


OymiakonДата: 21.07.2015, 12:57 | Сообщение # 246
Валерий
Группа: Проверенные
Сообщений: 105
Награды: 3
Репутация: 52
Апну тему.
Как  всегда вновь задумался о регулируемом транце. И вот к своему удивлению нашёл новую самоделку. Не скажу что суть идеи нова. Но вот уменьшение длины самого транца за счёт размещения канавок в два ряда действительно ново.

Оймякон


WayfaringДата: 05.08.2015, 21:12 | Сообщение # 247
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
Oymiakon
глянь фото двугодовалой давности, нечто похожее, мысль не стоит на месте wink

Идея хороша, жаль, что скорее всего в алюминии не реализуема.

а свой вариант ты в сети нашел, или у вас там кто-то пользует?
Прикрепления: 4808641.jpg (60.3 Kb)

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


Сергей24Дата: 05.08.2015, 22:03 | Сообщение # 248
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Цитата Wayfaring ()
Идея хороша, жаль, что скорее всего в алюминии не реализуема.

Глянь в люминии.

http://www.youtube.com/watch?v=D7WTXDBYVGU&feature=youtu.be




avvvasДата: 05.08.2015, 22:46 | Сообщение # 249
Василий
Группа: Проверенные
Сообщений: 32
Награды: 2
Репутация: 37
Цитата Сергей24 ()
  Респект создателю.


Сообщение отредактировал avvvas - Среда, 05.08.2015, 22:47


WayfaringДата: 05.08.2015, 22:46 | Сообщение # 250
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
Сергей24, спасибо конечно, но что то мне подсказывает, что Вы не внимательно прочли о чем я и Oymiakonwink
а так то только мы в черном металле выпускаем, все остальные (забугор) либо нержа, а в основном алюминий и его сплавы....

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


WayfaringДата: 06.08.2015, 15:00 | Сообщение # 251
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
Коллеги, у кого с сопроматом дружба крепкая?
Нужна подсказка, какой толщины следует использовать алюминиевый профиль для изготовления регулируемого транца под мотор 70-90кг?
Уголок из материала АМГ6 или Д16Т.
Толщина 10-12 мм кажется избыточной, из такого профиля американцы делают транцы для моторов до 300лс, а это около 300 кг (например Т250лс 4т весит 284кг).
Мне видится достаточной толщина алюминиевого уголка АМГ или ДТ -  6-7мм, для мотора весом до 80-100 кг.

Что скажете?




Сергей24Дата: 06.08.2015, 17:25 | Сообщение # 252
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Евгений, ошибочка вышла, мой пост ответ на вопрос от TSashaV.
Цитата TSashaV ()
Всё это хорошо, но нужен с возможностью регулировки на ходу, хотя бы ступенчатой.

Кстати, по ссылке трим +лифт использовал Д16 8мм.




WayfaringДата: 06.08.2015, 19:14 | Сообщение # 253
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
Сергей24smile
http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


TSashaVДата: 06.08.2015, 19:50 | Сообщение # 254
Саша
Группа: Проверенные
Сообщений: 2508
Награды: 13
Репутация: 156
Цитата Wayfaring ()
Коллеги, у кого с сопроматом дружба крепкая?
 И не плохо бы сравнить, вес люминевого транса и металлического при одинаковых нагрузках.  wink

Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.


WayfaringДата: 06.08.2015, 19:55 | Сообщение # 255
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
TSashaV, согласен, но думаю, из черного будет потяжелее
хотя тут опять путь к сопромату

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


TSashaVДата: 06.08.2015, 22:14 | Сообщение # 256
Саша
Группа: Проверенные
Сообщений: 2508
Награды: 13
Репутация: 156
Цитата Wayfaring ()
из черного будет потяжелее
Из плюсов. Дешевле, легче делать в домашних условиях, дорабатывать, переделывать. Я считаю, что сперва надо металл, а потом можно и люминий мудрить. wink

Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.


WayfaringДата: 06.08.2015, 22:25 | Сообщение # 257
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
TSashaV, насчет проще и дешевле надо посмотреть.
Чернуха дешевле, а вот работа стоит одинаковых денег.

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


Shukin-sanДата: 07.08.2015, 07:39 | Сообщение # 258
Денис
Банда-хИДЕЙНЫЕ
Группа: Проверенный
Сообщений: 2399
Награды: 56
Репутация: 1258
Цитата Wayfaring ()
Коллеги, у кого с сопроматом дружба крепкая?  Нужна подсказка, какой толщины следует использовать алюминиевый профиль для изготовления регулируемого транца под мотор 70-90кг?
Уголок из материала АМГ6 или Д16Т.
Толщина 10-12 мм кажется избыточной, из такого профиля американцы делают транцы для моторов до 300лс, а это около 300 кг (например Т250лс 4т весит 284кг).
Мне видится достаточной толщина алюминиевого уголка АМГ или ДТ -  6-7мм, для мотора весом до 80-100 кг.

Что скажете?
Евгений, для ваших целей подойдет  сплав АМГ 5 толщина полки 4-6 мм, уголок 100-150 будет за глаза.

Сила русского народа-вежливость!!!
Красрыбалка.РУ региональный дилер ПЛМ Hidea и Mercury, дистрибьютор лодок Флагман
(391) 2537-464


WayfaringДата: 07.08.2015, 08:01 | Сообщение # 259
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
Shukin-san, спасибо Денис
Варианта с АМГ5 не предвидится, тк в номенклатуре выпускаемого уголка есть только три АМГ6, Д16Т и АД31. Полагаю 5 и 6 не сильно принципиально.

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


TSashaVДата: 07.08.2015, 12:59 | Сообщение # 260
Саша
Группа: Проверенные
Сообщений: 2508
Награды: 13
Репутация: 156
Цитата Wayfaring ()
работа стоит одинаковых денег.
Если не самому делать, наверное Вы правы.

Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.


Shukin-sanДата: 07.08.2015, 16:31 | Сообщение # 261
Денис
Банда-хИДЕЙНЫЕ
Группа: Проверенный
Сообщений: 2399
Награды: 56
Репутация: 1258
Цитата Wayfaring ()
Shukin-san, спасибо Денис Варианта с АМГ5 не предвидится, тк в номенклатуре выпускаемого уголка есть только три АМГ6, Д16Т и АД31. Полагаю 5 и 6 не сильно принципиально.
Евгений я печатался, читать верно 6

Сила русского народа-вежливость!!!
Красрыбалка.РУ региональный дилер ПЛМ Hidea и Mercury, дистрибьютор лодок Флагман
(391) 2537-464


Сергей24Дата: 07.08.2015, 19:57 | Сообщение # 262
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

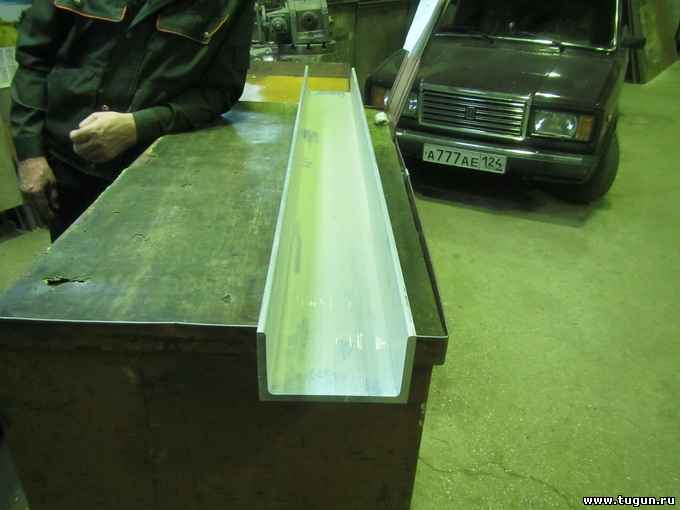

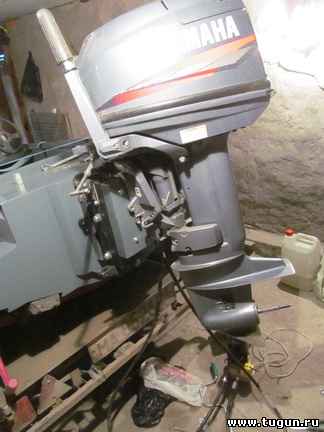

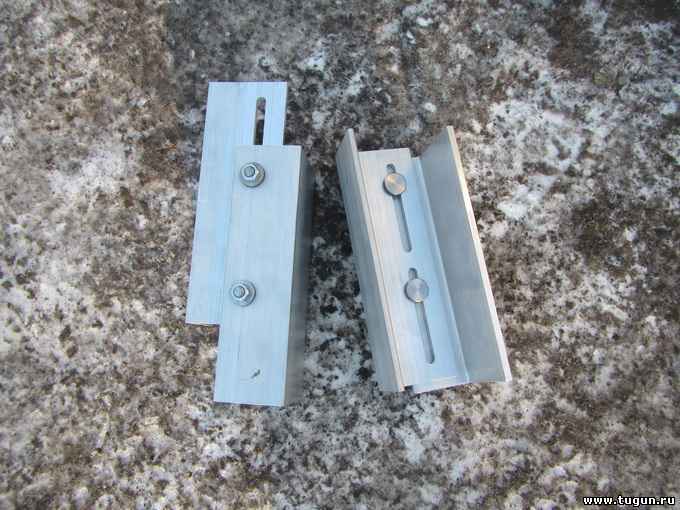

Не стоит зацикливаться на уголках. Последний трим изготовлен из швелера Д16 120х80 толщина 8мм. АД31 пластичный, лучше Д16 или Д16Т.
Прикрепления: 3900196.jpg (120.7 Kb) · 8792347.jpg (208.0 Kb) · 6847874.jpg (74.5 Kb)




WayfaringДата: 10.08.2015, 15:48 | Сообщение # 263
Evgeny
Группа: Проверенный
Сообщений: 4873
Награды: 108
Репутация: 1772
Сергей24, ага, вот значит кто у алюминьщиков весь 120й швеллер д16т скупил biggrin
Чертежиком не кинетесь в меня wink ?

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


OymiakonДата: 15.12.2015, 14:30 | Сообщение # 264
Валерий
Группа: Проверенные
Сообщений: 105
Награды: 3
Репутация: 52
Апну тему.
А никто на заказ не работает с металлом? Как говорится готовим сани с лета.
Есть чертежи этого транса


К сожалению его изготовитель на связь не выходит.

Оймякон


КАТЕРА_СИБИРИДата: 25.08.2016, 18:03 | Сообщение # 265
Андрей
Группа: Проверенные
Сообщений: 84
Награды: 6
Репутация: 62
Добрый день, форумчане!
Зачем время терять на изготовление, можно просто приобрести из нержи за не большие деньги, к примеру такой для моторов с дейдвудом S или с дейдвудом L : http://24kater.ru/internet-magazin1/folder/vertikalnyy-podem

"КАТЕРА СИБИРИ" сайты: www.24kater.ru и www.LongTailBoat.ru
Сообщение отредактировал КАТЕРА_СИБИРИ - Четверг, 25.08.2016, 18:06


MTSmartДата: 26.07.2017, 20:02 | Сообщение # 266
Nikita
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Wayfaring, В какую сумму данное чудо инженерной мысли выльется?



чемпиДата: 23.02.2018, 12:15 | Сообщение # 267
Андрей
Группа: Проверенный
Сообщений: 697
Награды: 10
Репутация: 291
Уважаемые!!!Есть у кого-нибудь  Обь-3 с мотором 50 4-т?С ногой L.Есть вопросы,хотелось бы пообщаться.

Сообщение отредактировал чемпи - Пятница, 23.02.2018, 12:16


UrisplavДата: 21.02.2020, 17:43 | Сообщение # 268
Юрий
Группа: Проверенный
Сообщений: 114
Награды: 6
Репутация: 50
В теме Соларов поднимался вопрос регулируемых транцев.
Где то в начале этой темы я выкладывал свой первый регулируемый транец. И если с весом Тохи-40 еще можно было снимать и вешать мотор при переходе винт-водомет, то с 80 кг мотором это уже стало проблемой . Не всем это нужно , но полутысячные прогоны по большой реке лучше делать на винте , если нет Хивуса-10  wink
Вот так это выглядит:



Водометный вариант



Винтовой вариант.

А так работает:




Urisplav; Солар-500, Merk_Ury-50
Сообщение отредактировал Urisplav - Пятница, 21.02.2020, 19:24


nobodyДата: 15.06.2021, 12:14 | Сообщение # 269
никто
Группа: Проверенный
Сообщений: 582
Награды: 3
Репутация: 60
подскажите, хочу сделать надставку на транец по такому типу, как во вложении
можно ли сделать боковухи из люминия и какой толщины надо на двиг 20 лс?

https://cdn1.ozone.ru/s3/multimedia-i/wc1200/6058435182.jpg


Сообщение отредактировал nobody - Вторник, 15.06.2021, 12:16





Рыболовный форум » Техника для рыбалки » Домашняя верфь » регулируемый транец (самостоятельное изготовление)
  • Страница 9 из 9
  • «
  • 1
  • 2
  • 7
  • 8
  • 9
Поиск:



  • 28.03.2024: Прошивка счетчика
  • 28.03.2024: Прошивка счетчика
  • 22.03.2024: Продам четырехтактный лодочный мотор Mercury ...
  • 20.03.2024: Ищу заброску летом на Нырду
  • 20.03.2024: Тур на реку АНГАРА
  • 19.03.2024: Аэролодка "Сокол 55"
  • 19.03.2024: Аэролодка "Сокол 55"
  • 13.03.2024: Продам Лодка пвх тоннельная водомет с мотором
  • 13.03.2024: Срочно Куплю
  • 12.03.2024: Насадка мотобур МБ-2 на бензопилу Штиль шнек ...
  • 05.03.2024: копмплект для подводной охоты
  • 02.03.2024: продам новые шины А/Т 205 70 15


  • Copyright www.tugun.ru © 2008 - 2024 | при использовании материалов с сайта - активная ссылка обязательна

    Контакты · Ссылки · Мы в Дзене · 18+
