Бронированные кабели: разбираемся с СБЗПу, СБВнг и выбором защиты для разных задач

 Приветствую! Меня зовут Игорь, работаю в компании "Кабель Иркутск", и за годы практики насмотрелся на самые разные ситуации с прокладкой кабельных линий. Сегодня затронем тему бронированных кабелей, потому что вопросы по ним возникают постоянно. Дело в том, что многие путают назначение разных марок и не всегда понимают, когда действительно нужна броня, а когда можно обойтись обычной оболочкой.

Зачем вообще бронировать кабель

 На первом этапе нужно разобраться с самой идеей бронирования. По сути, броня представляет собой механическую защиту токопроводящих жил от внешних воздействий. Мы используем два основных типа: стальные ленты и проволочную обвивку. Стальные ленты обозначаются буквой "Б" в маркировке, а проволока буквой "К". На практике ленточная броня встречается чаще, особенно для стационарных прокладок в земле или в каналах, где есть риск продавливания грунтом или случайного повреждения при земляных работах.

Здесь такой момент: броня не делает кабель универсальным для любых условий. Она защищает от механических нагрузок, но не спасает от растягивающих усилий при вертикальной прокладке на большую высоту. То есть для подвесных линий лучше рассматривать тросовые конструкции или специальные несущие элементы. Вот, дальше про конкретные марки.

СБЗПу в системах автоматики

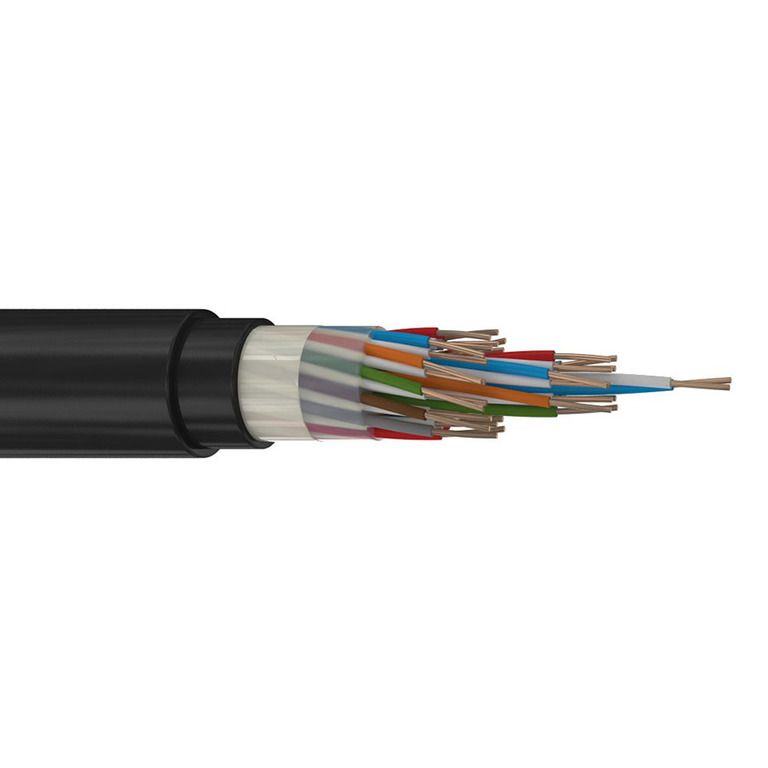

 Кабель СБЗПу расшифровывается просто: сигнально-блокировочный с защитной броней и полиэтиленовой изоляцией, буква "у" означает усиленную конструкцию. Эта марка разработана специально для систем сигнализации, централизации и блокировки, а также для пожарных систем и автоматики. Напряжение рабочее до 380 вольт переменного тока или 700 вольт постоянного. Лично я рекомендую его для прокладки в агрессивных средах, в земле, в пластиковых трубопроводах, там где повышенная влажность.

 Суть в том, что полиэтиленовая изоляция СБЗПу обладает высокой стойкостью к влаге и химическим веществам. Соответственно, в промышленных цехах с кислотными парами или на открытых площадках это отличный выбор. Как правило, диаметр жил небольшой, обычно от 0,5 до 1,2 миллиметра, что вполне достаточно для передачи управляющих сигналов малой мощности. Не рекомендую применять СБЗПу для силовых нагрузок, это не его задача.

Особенности монтажа СБЗПу

 В принципе, при работе с этим кабелем важно соблюдать радиус изгиба. Броня из стальных лент не любит резких перегибов, минимальный радиус составляет семь диаметров самого кабеля. Допустим, если наружный диаметр 15 миллиметров, то изгибать нужно с радиусом не менее 105 миллиметров. Опять же, прокладку лучше вести при температуре не ниже минус 15 градусов, иначе оболочка становится хрупкой и может треснуть.

СБВнг для пожароопасных зон

 Теперь про СБВнг. Расшифровка: сигнально-блокировочный с виниловой оболочкой, негорючий. Очень актуальная тема для объектов с повышенными требованиями пожарной безопасности. Маркировка "нг" указывает, что кабель не распространяет горение при групповой прокладке. Часто встречается исполнение СБВнг-LS, где LS означает низкое дымо- и газовыделение, это работает при пожаре, когда критически важно не отравить людей продуктами горения.

Как бы, винил менее стоек к агрессивной химии, чем полиэтилен, зато при правильной рецептуре пластиката обеспечивает негорючесть. Соответственно, СБВнг выбираем для закрытых помещений, тоннелей, шахт, эвакуационных путей, где пожарные нормы строгие. На данный момент для объектов с массовым скоплением людей именно СБВнг-LS становится стандартом де-факто.

Силовые и контрольные бронированные кабели

 Значит, помимо сигнально-блокировочных есть ещё силовые и контрольные марки с броней. Силовой бронированный кабель, например ВБбШв или АВБбШв, предназначен для передачи электроэнергии на напряжение от 0,6 до 35 киловольт. Броня здесь защищает мощные токопроводящие жилы при прокладке в траншеях, под дорогами, в производственных помещениях. В большинстве случаев для подземных вводов в здания это один из самых эффективных способов обеспечить надёжность.

Контрольные кабели с броней, скажем КВБбШв, работают на меньших напряжениях, обычно до 660 вольт, и служат для передачи управляющих сигналов к электрооборудованию, щитам, датчикам. Отличие от силовых в меньшем сечении жил и количестве проводников. Контрольный может иметь от 4 до 37 жил, каждая сечением от 0,75 до 10 квадратных миллиметров. Так сказать, это промежуточное звено между мощной силовой линией и слаботочной сигнальной.

Когда бронь обязательна

 Вот, то есть, как понять, нужна броня или нет? По моему мнению, ключевые факторы: место прокладки, риск механических повреждений и требования нормативов. Короче, если кабель идёт в земле без дополнительной защиты, броня обязательна. Если трасса проходит в производственном цехе, где ездит техника или есть вероятность ударов, опять же броня. Для кабельных каналов и лотков в офисных зданиях можно обойтись обычным ВВГнг или NYM.

 Ещё момент: взрывоопасные зоны. Там без вариантов нужны бронированные исполнения с дополнительной герметизацией. Например, на нефтехимических производствах или в угольных шахтах применяются кабели типа СБВнг с усиленной защитой и сертификацией по взрывобезопасности. Не рекомендую экономить на этом, потому что последствия аварии могут быть катастрофическими.

Практические нюансы выбора

 Резюмируем основные моменты. Для низковольтных систем автоматики в агрессивной среде берём СБЗПу. Для пожароопасных объектов с требованиями по негорючести выбираем СБВнг-LS. Для силовых подземных вводов на объект нужны кабели типа ВБбШв или АВБбШв с соответствующим напряжением и сечением. Контрольные линии защищаем маркой КВБбШв, если есть риск повреждений.

 Что в итоге? Броня даёт надёжность, но утяжеляет кабель и усложняет монтаж. Всегда оцениваем условия эксплуатации, читаем проектную документацию, соблюдаем ПУЭ и требования пожарной безопасности. Вот и соответственно, правильный выбор марки на этапе проектирования экономит время и деньги при монтаже и избавляет от проблем при эксплуатации.

Популярные вопросы и ответы

Можно ли прокладывать СБЗПу на открытом воздухе?

Можно, но с защитой от прямых солнечных лучей. Полиэтилен разрушается под УФ-излучением, поэтому кабель лучше укладывать в трубы, короба или засыпать грунтом.

Чем отличается СБВнг от СБВнг-LS?

СБВнг-LS имеет пониженное дымо- и газовыделение при горении. Это критично для эвакуационных путей и мест массового скопления людей, где токсичные продукты горения представляют основную опасность.

Нужна ли броня для кабеля в кабельном канале?

 Зависит от условий. В офисном здании обычно нет, достаточно ВВГнг. В промышленном цехе с тяжёлой техникой лучше перестраховаться и взять бронированный вариант.

Какой минимальный радиус изгиба для бронированного кабеля?

 Общее правило: не менее семи наружных диаметров кабеля. Для конкретной марки смотрите техническую документацию производителя, там могут быть особенности.

Можно ли использовать СБЗПу для силовых цепей?

 Нет, СБЗПу рассчитан на напряжение до 380 вольт переменного тока и предназначен для слаботочных систем. Для силовых нагрузок применяйте кабели типа ВБбШв или аналогичные силовые марки с подходящим сечением.
