Бегемот СВП?
КатранДата: 25.05.2015, 10:58 | Сообщение # 31
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
-АП-, Обрезанный ( еврейский такой шмель) biggrin



s_smirnovДата: 25.05.2015, 16:38 | Сообщение # 32
Сергей
Группа: Проверенные
Сообщений: 922
Награды: 5
Репутация: 25
5,3*2,1 = 11,13м2
Не много. С учетом не маленького веса, брызгаться будет сильно.

Винт от Винт-НН, Пегасовский.

Шмель уже был. Полностью надувной разборный, скеговый, совмещённая схема с Бурановским мотором. Возил троих, и не очень быстро. Настоящий бегемот.




SuperMENДата: 26.05.2015, 22:36 | Сообщение # 33
Евгений
Группа: Пользователи
Сообщений: 91
Награды: 8
Репутация: 14
Катран, добрый день. Был приятно удивлен, увидев ваш проект! Производство СВП в Красноярске, не часто встретишь!!!  surprised   Успехов вам!!!  wink



КатранДата: 27.05.2015, 20:05 | Сообщение # 34
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
s_smirnov
Цитата s_smirnov ()
Винт от Винт-НН, Пегасовский

Да винт от туда. Вес сейчас пытаемся посчитать. Расчет чуть позже.




КатранДата: 27.05.2015, 20:09 | Сообщение # 35
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
SuperMEN, Я ещё на машинке шить умею!



КатранДата: 27.05.2015, 20:14 | Сообщение # 36
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

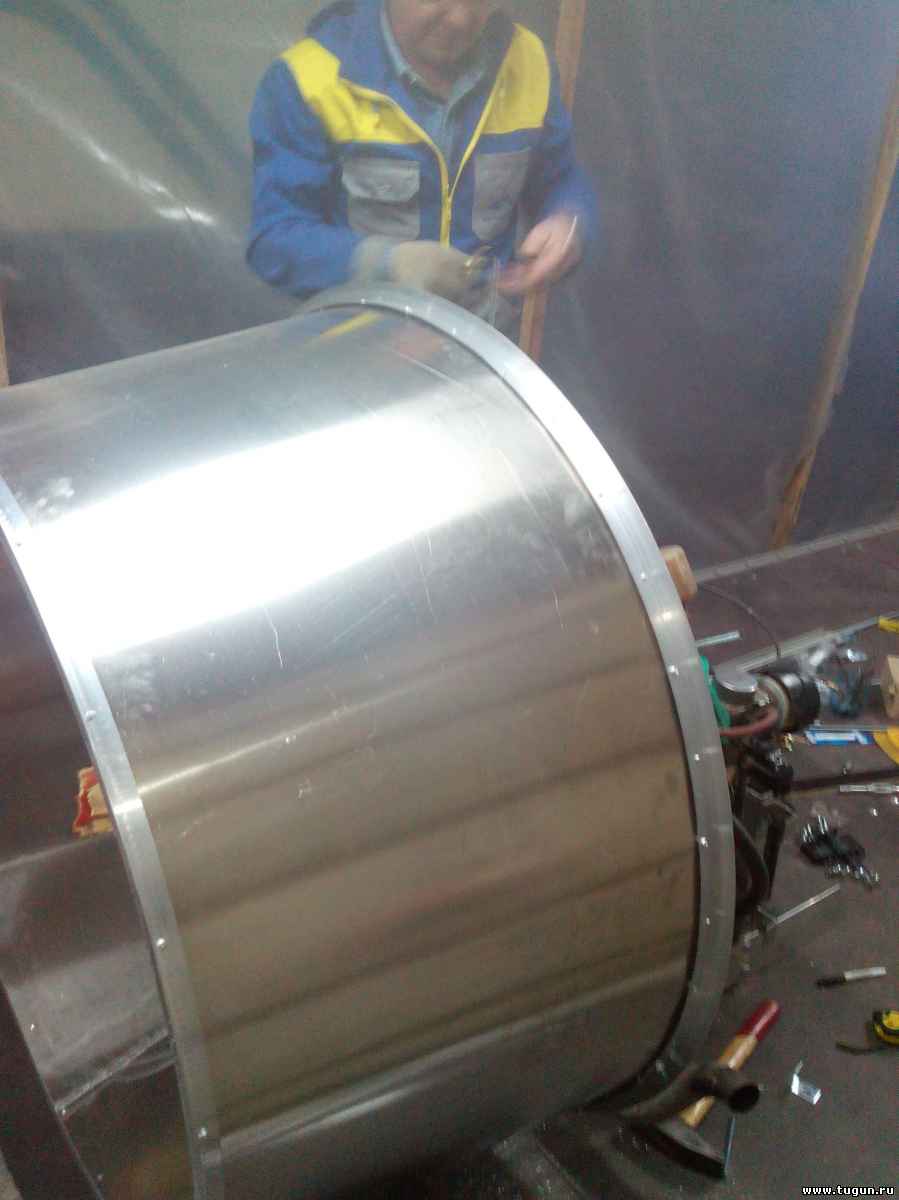

Укрепили конус уголком с двух сторон. Появилась жосткость.
Прикрепления: 2409891.jpg(83.0 Kb)




КатранДата: 27.05.2015, 20:18 | Сообщение # 37
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

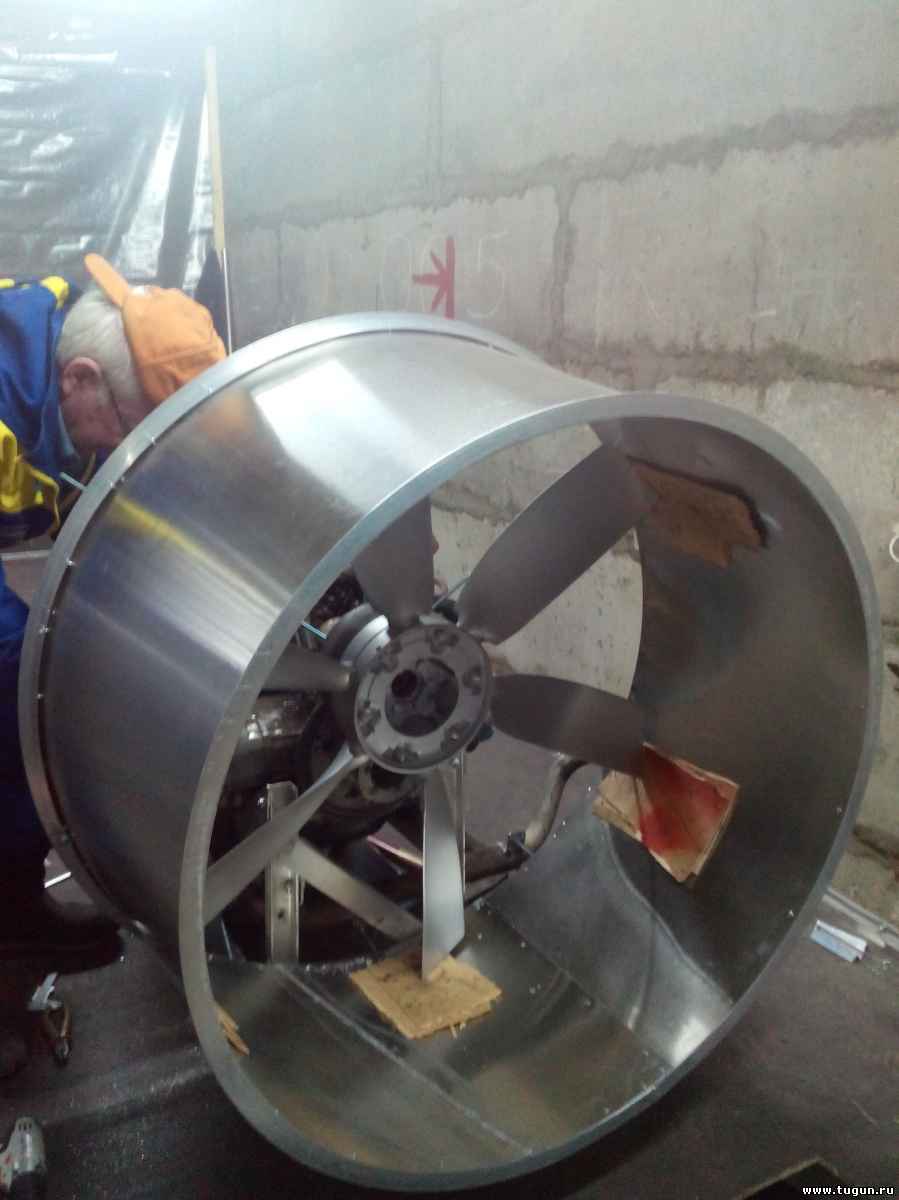

Еще фото
Прикрепления: 4961955.jpg(83.2 Kb)




КатранДата: 27.05.2015, 20:29 | Сообщение # 38
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

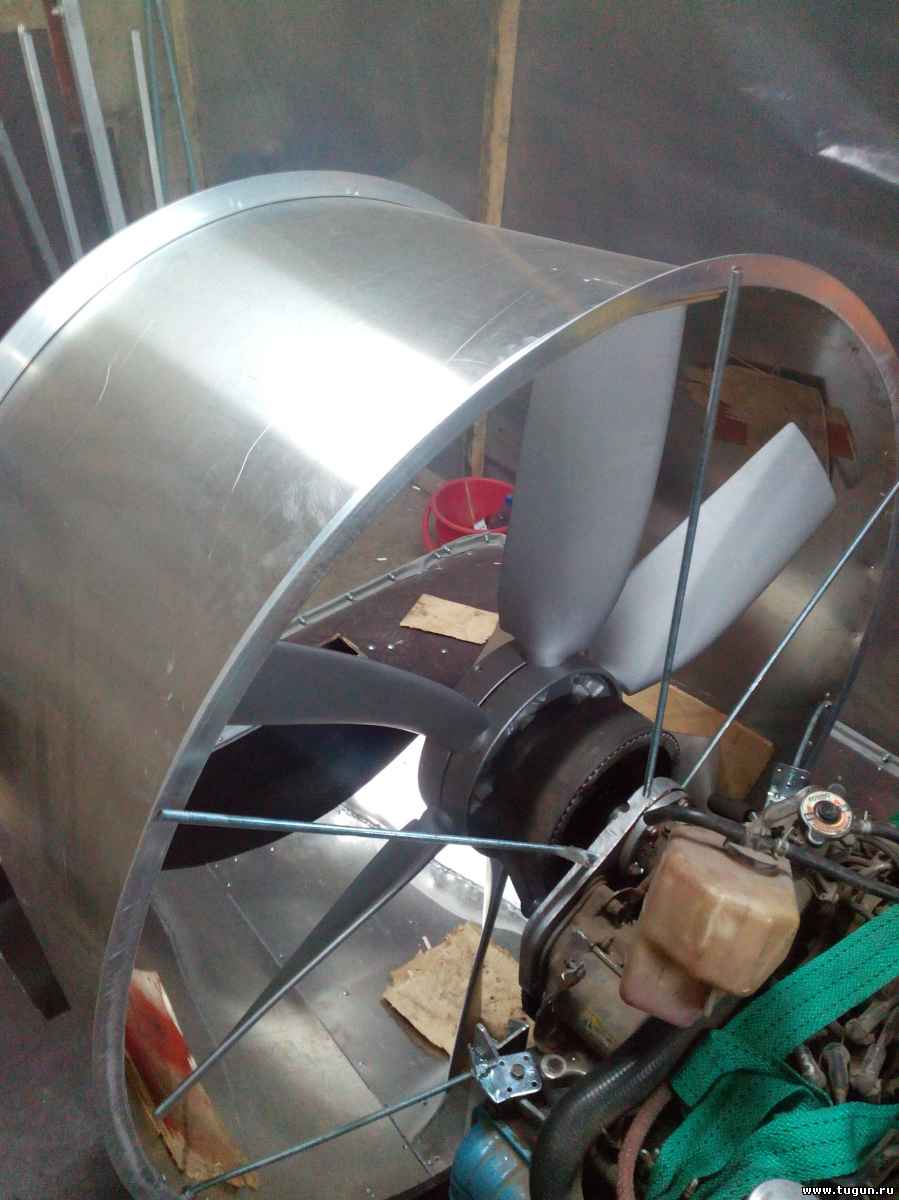

Поставили распорки от двигателя к конусу.


И выставили зазор между винтом и конусом
Прикрепления: 3865902.jpg(111.2 Kb)


Сообщение отредактировал Катран - Среда, 27.05.2015, 20:30


КатранДата: 27.05.2015, 20:37 | Сообщение # 39
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

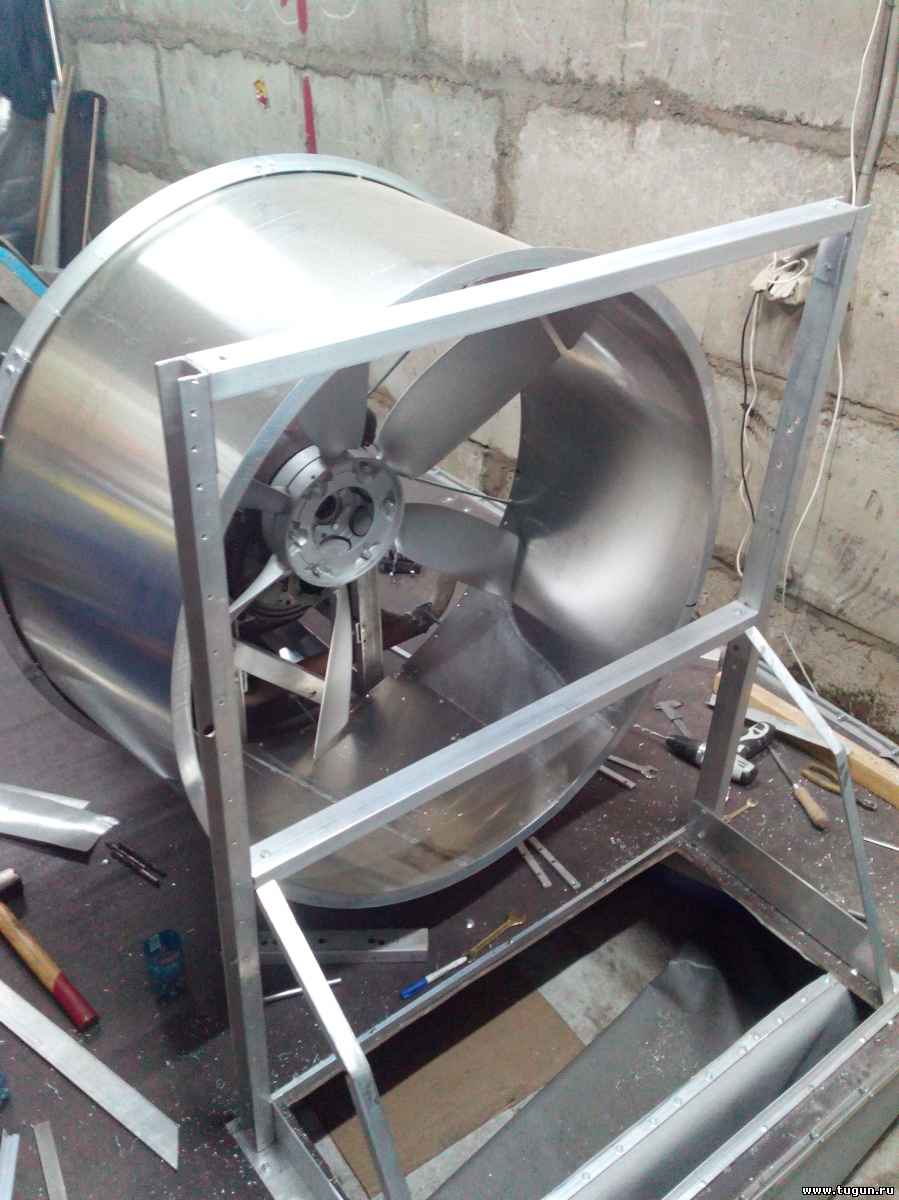

Накидали заборник для поддува.
Прикрепления: 9999143.jpg(123.6 Kb)


Сообщение отредактировал Катран - Среда, 27.05.2015, 20:38


КатранДата: 27.05.2015, 20:40 | Сообщение # 40
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

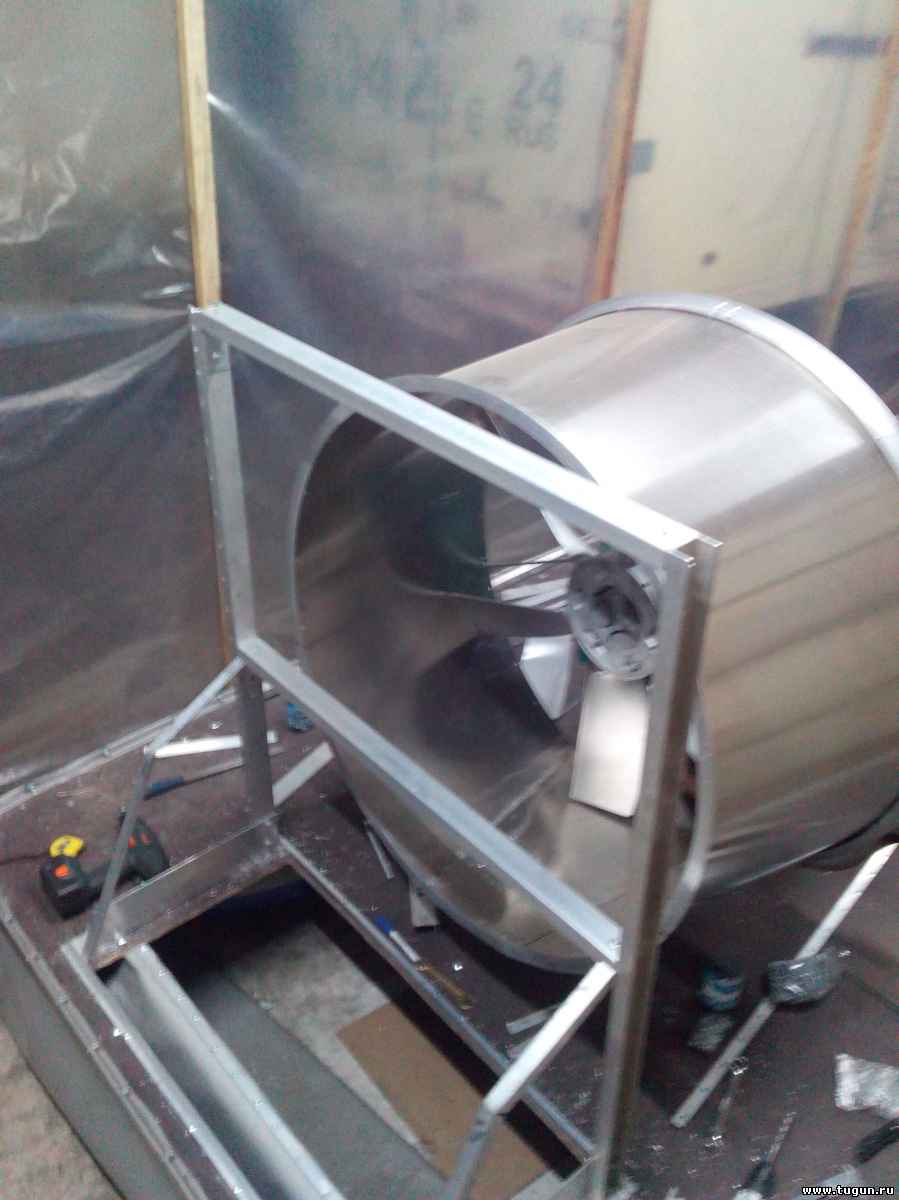

С другой стороны.
Прикрепления: 3442004.jpg(96.1 Kb)




КатранДата: 27.05.2015, 20:55 | Сообщение # 41
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

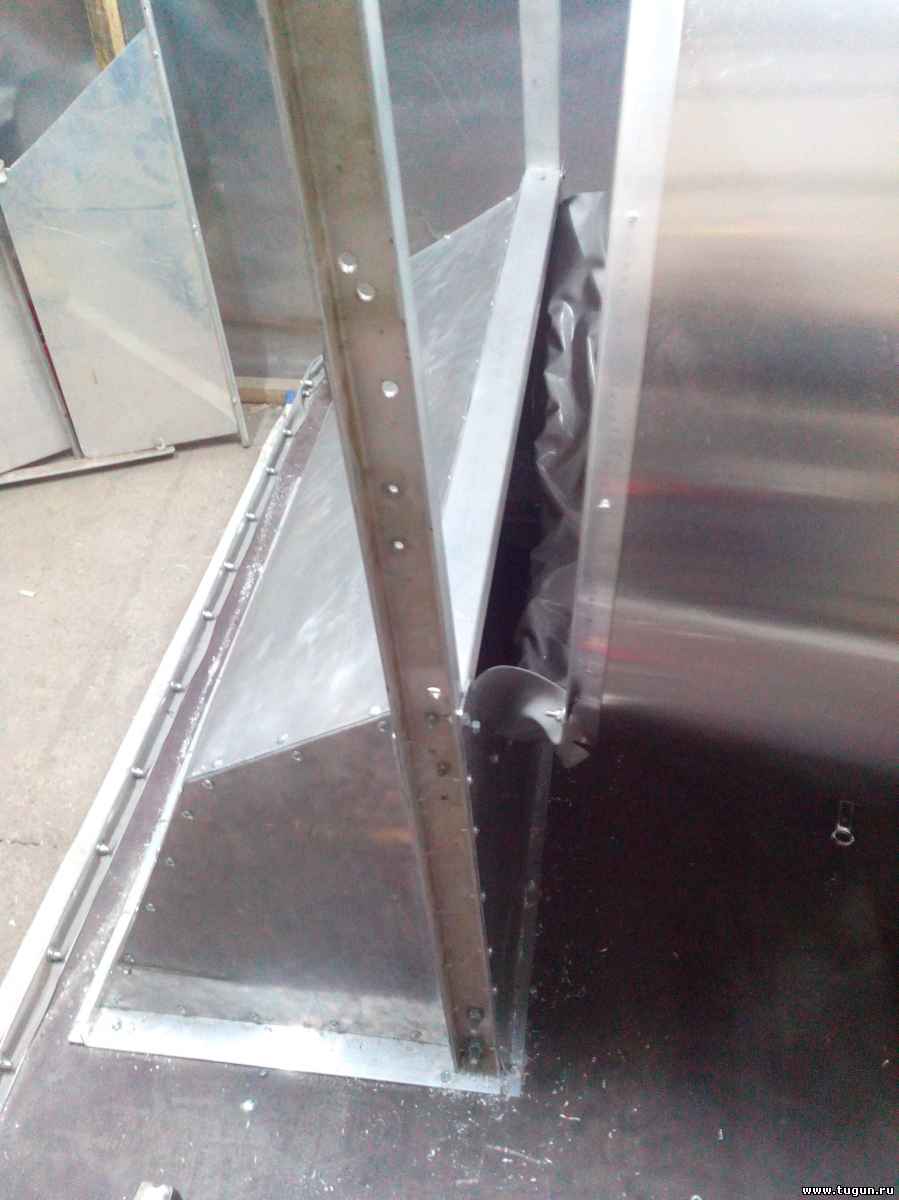

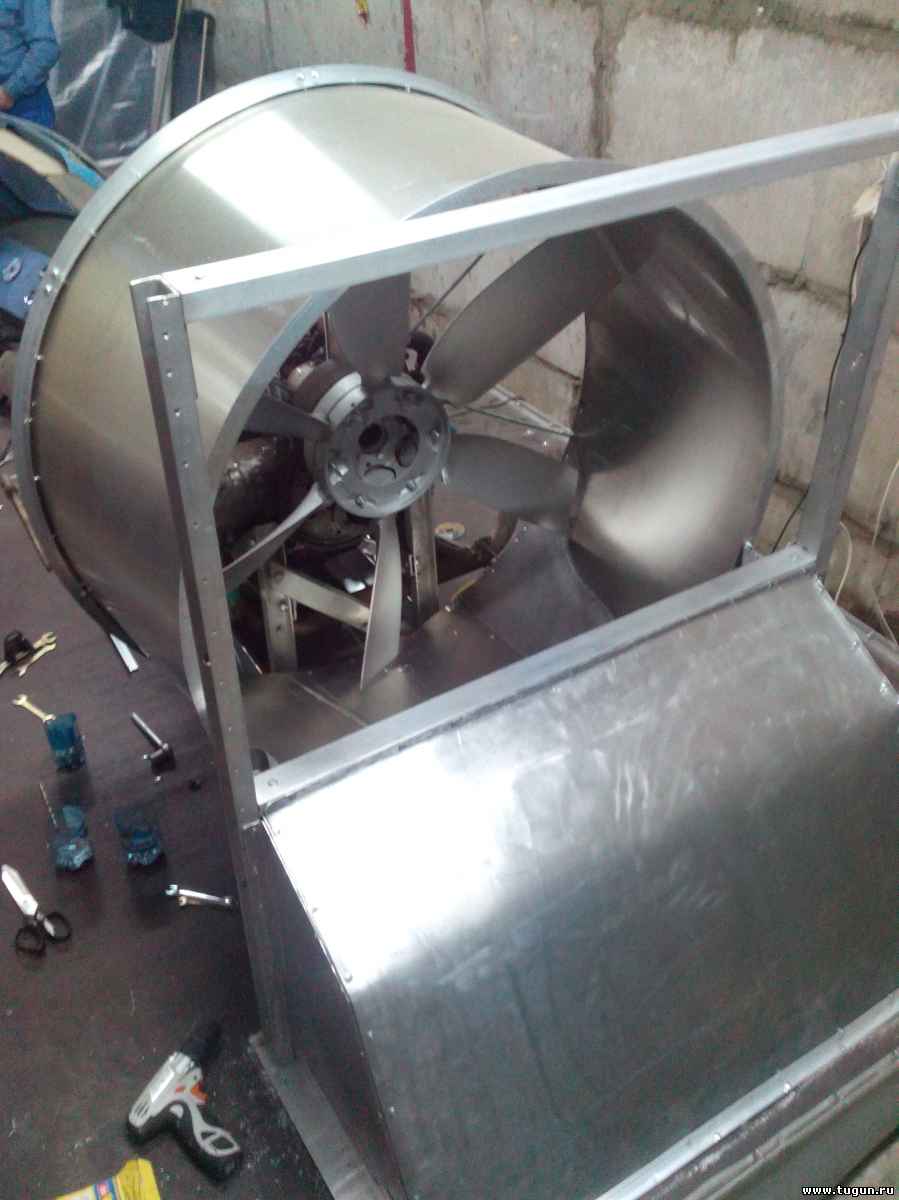

Укрыли поддув

и поставили мягкую вставку.

Прикрепления: 2143189.jpg(99.1 Kb) · 7609394.jpg(95.5 Kb)




КатранДата: 27.05.2015, 21:05 | Сообщение # 42
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

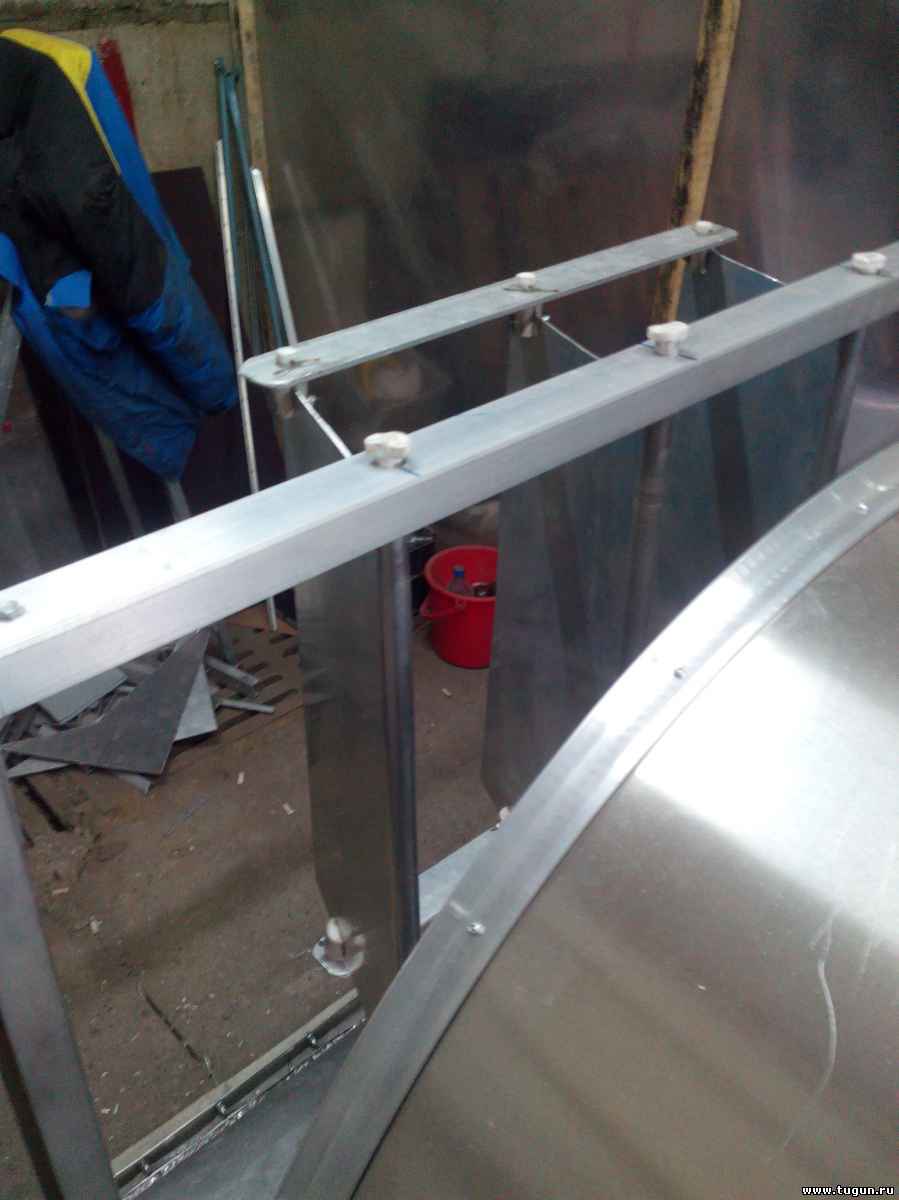

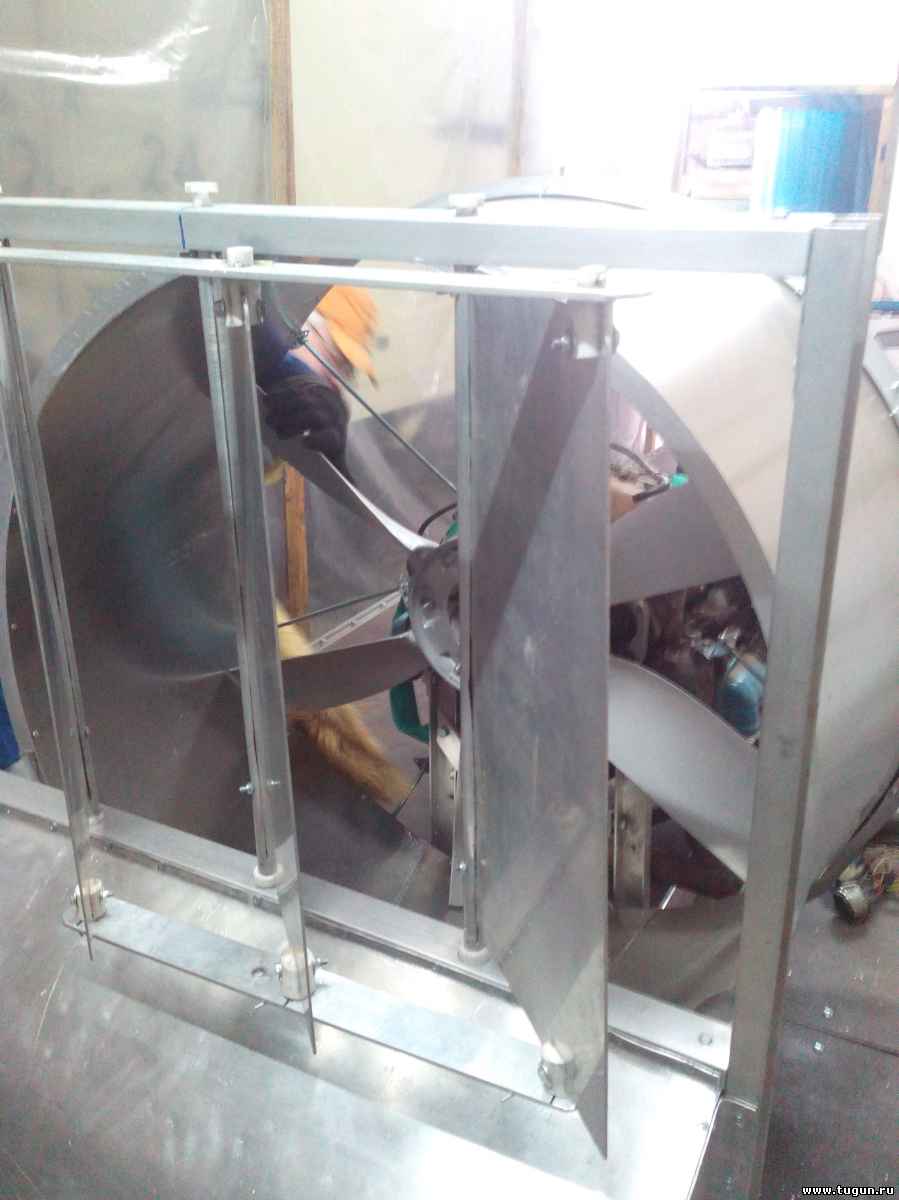

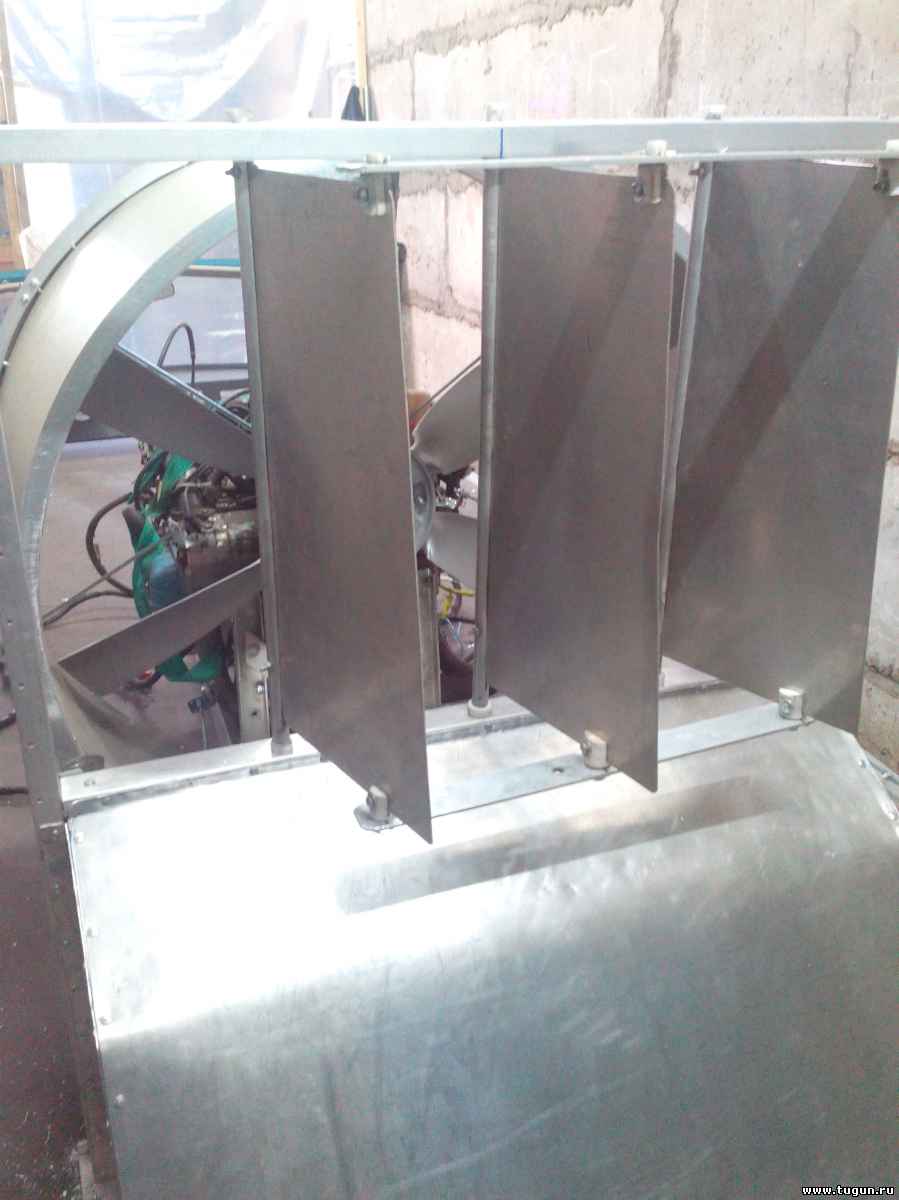

Поставили рули.



Прикрепления: 5608744.jpg(87.5 Kb) · 6168603.jpg(86.7 Kb) · 2002816.jpg(88.9 Kb)




джойДата: 27.05.2015, 21:17 | Сообщение # 43
вардан
Группа: Проверенные
Сообщений: 76
Награды: 3
Репутация: 61
Ай да молодцы так держать biggrin . Была примерно такая же задума, тока хотели еще один наддув впереди поставить. Уверен полетит.



КатранДата: 27.05.2015, 21:24 | Сообщение # 44
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

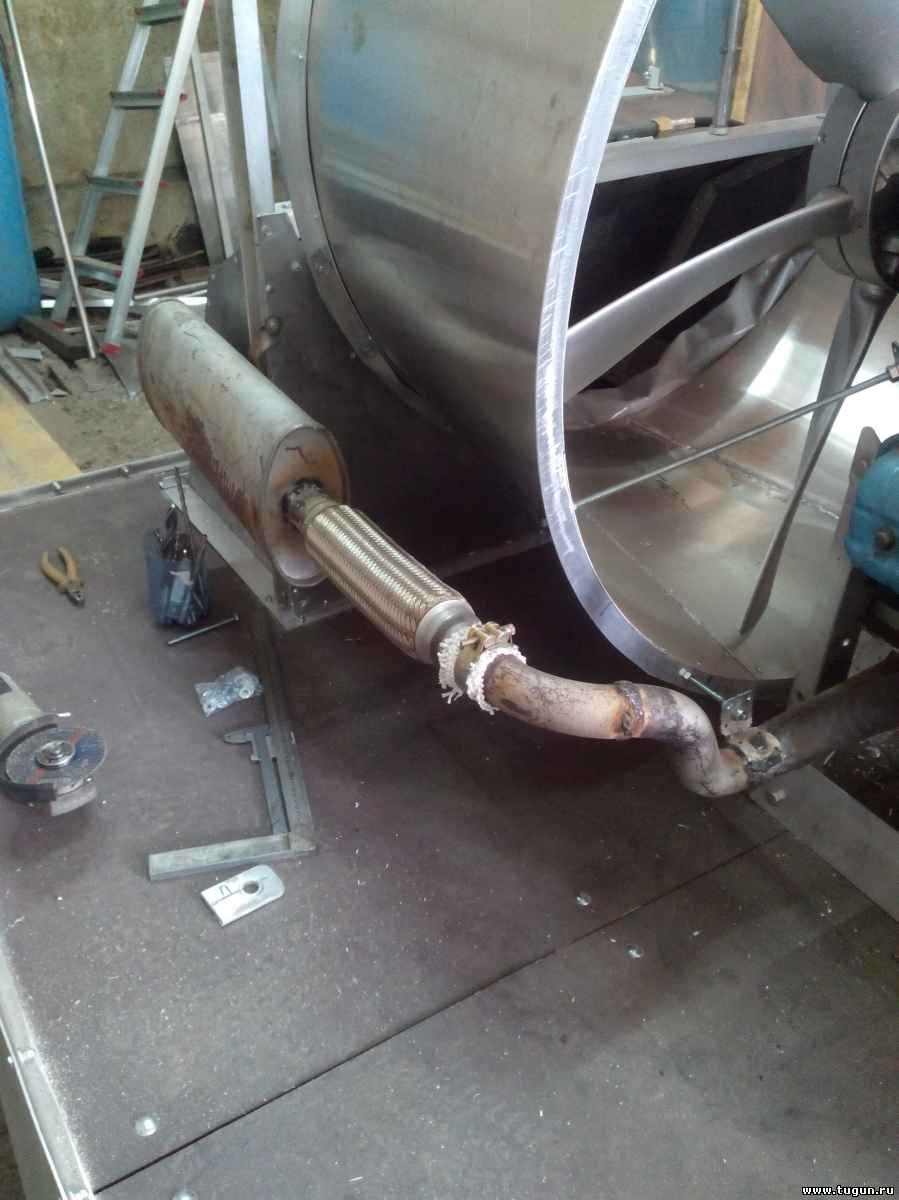

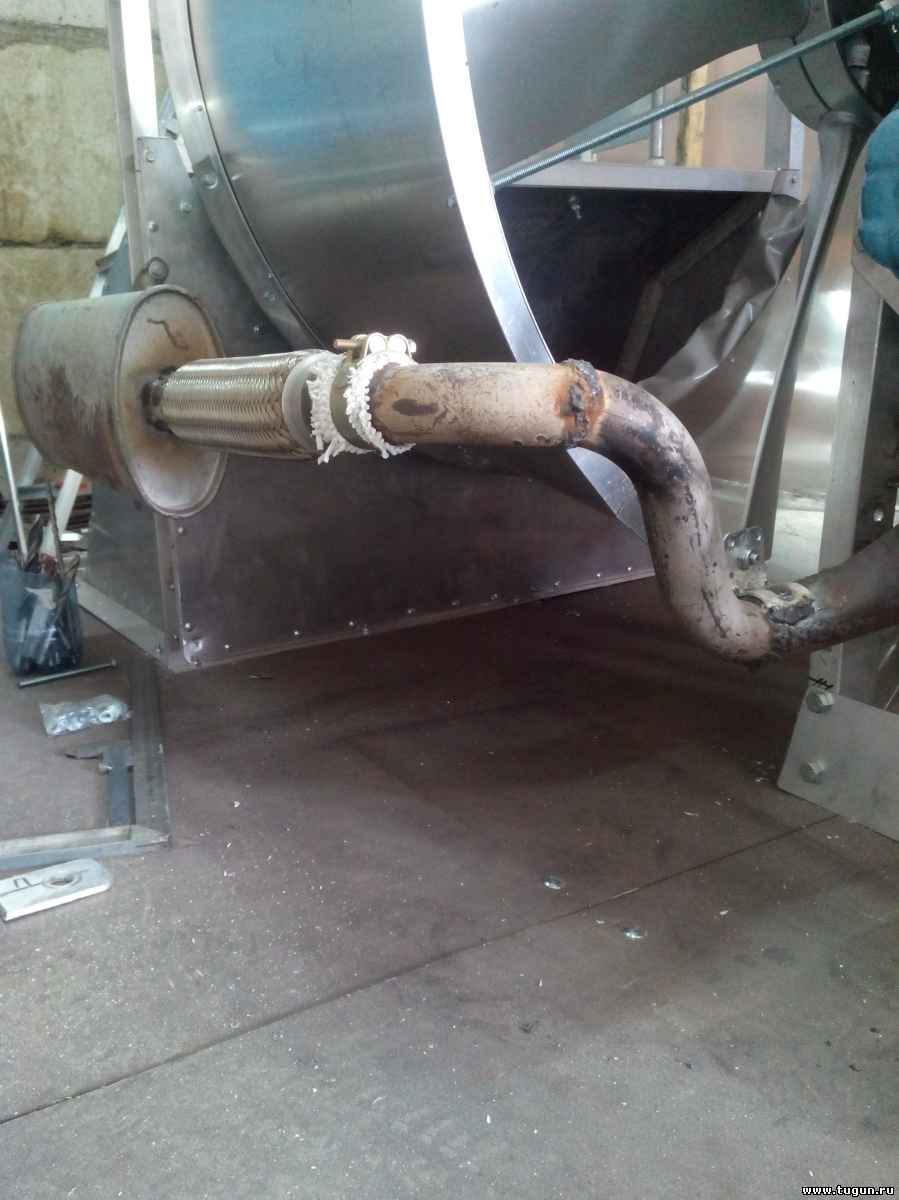

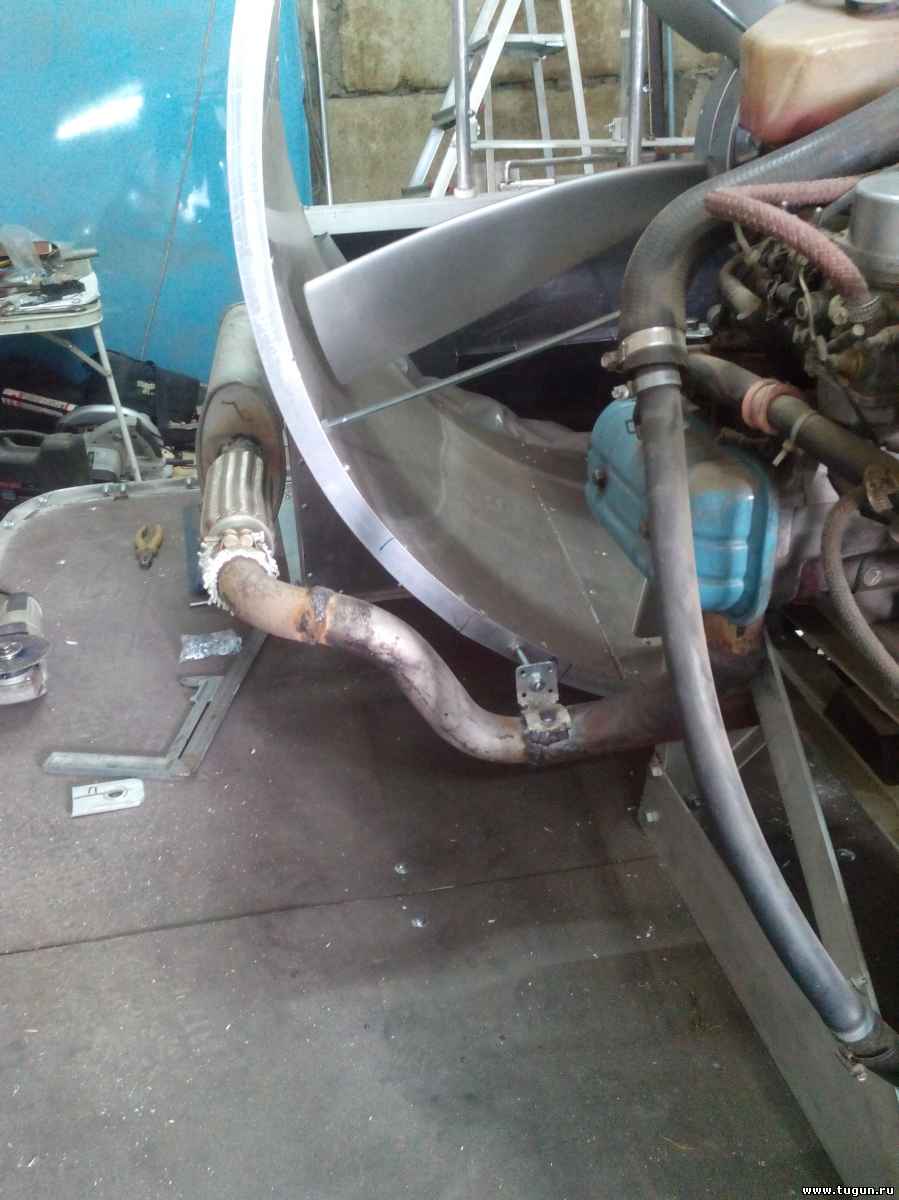

Доделали выхоп.




Прикрепления: 4475252.jpg(103.9 Kb) · 6836677.jpg(100.5 Kb) · 3470313.jpg(113.3 Kb)




КатранДата: 27.05.2015, 21:26 | Сообщение # 45
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
джой, Спасибо бум стараться. biggrin



nissan4ikДата: 27.05.2015, 22:27 | Сообщение # 46
Игорь Тарасов
Группа: Проверенные
Сообщений: 300
Награды: 3
Репутация: 91
слежу с завистью!!! интересен тест драйв!
Nissamaran Tornado 380 + Nissan Marine 18


-АП-Дата: 28.05.2015, 08:42 | Сообщение # 47
Андрей
У меня есть внучка и два внука!
Группа: Проверенные
Сообщений: 11765
Награды: 55
Репутация: 823
Первый пост 23.05
44 пост 27.05
Прошло 5 дней и корабль почти готов!!!!
Так дело пойдет то думаю посчастливится до отправления Енисейского Меридиана увижу сей аппарат на воде.

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


КатранДата: 28.05.2015, 12:55 | Сообщение # 48
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

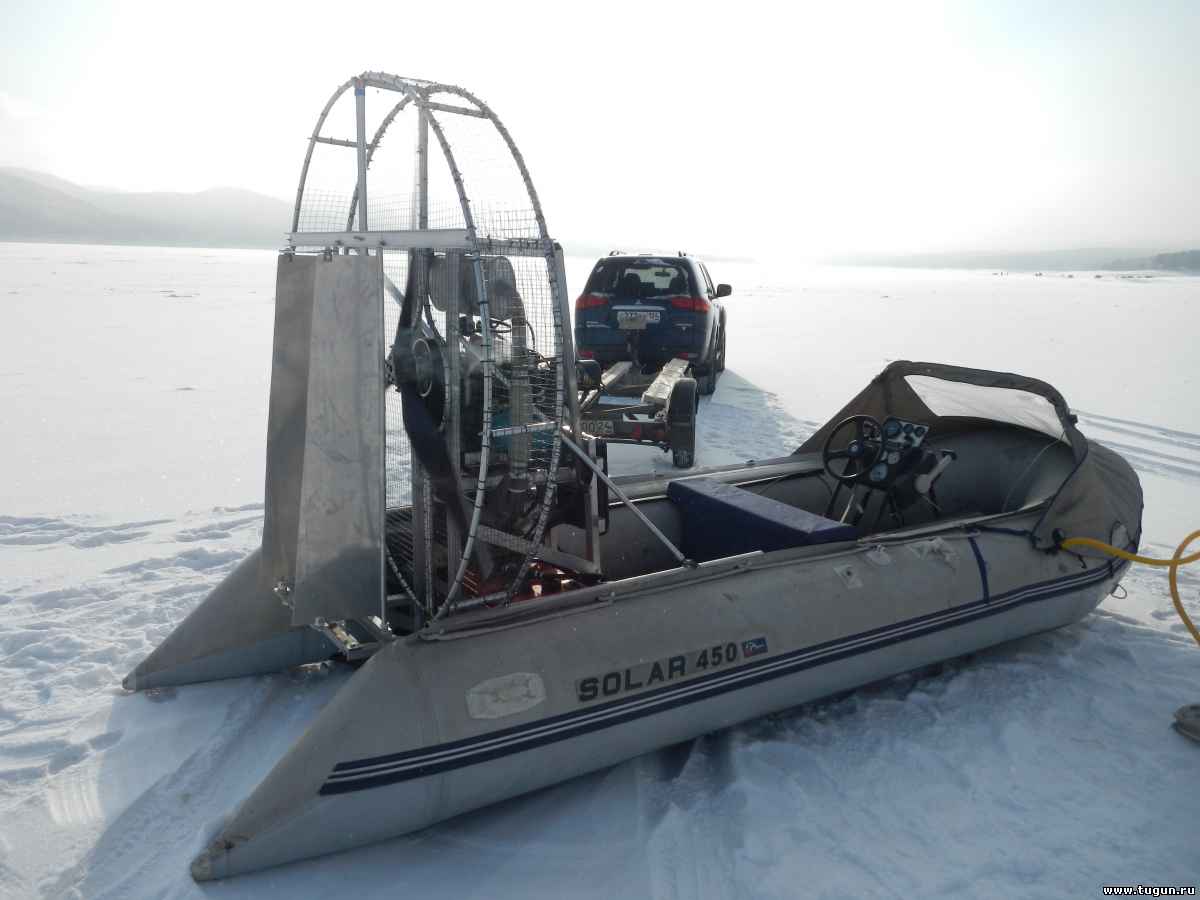

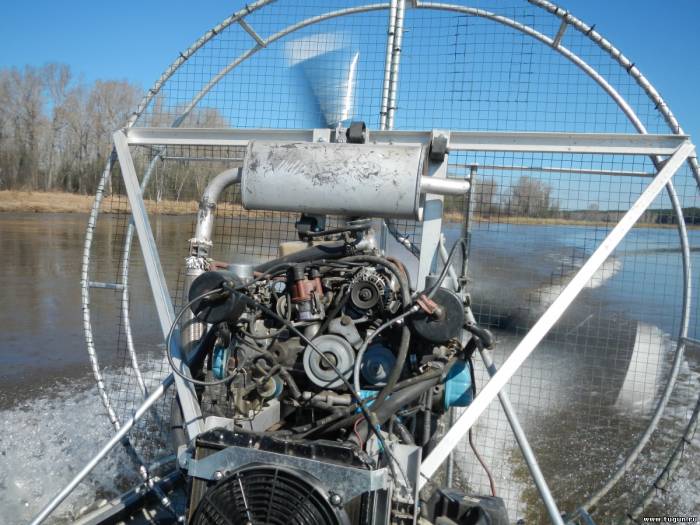

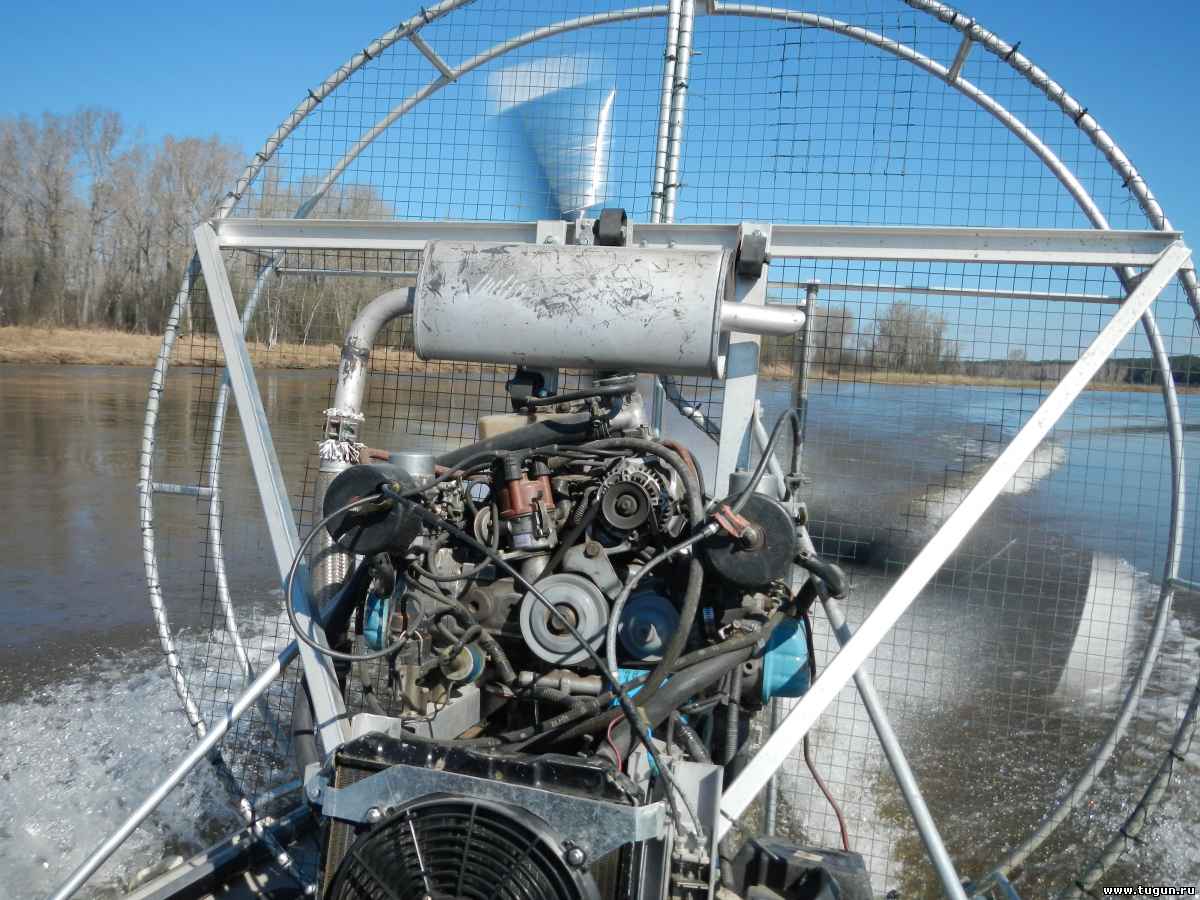

-АП-, Большая часть узлов и материалов используется с донора.


Прикрепления: 4217905.jpg(179.4 Kb) · 8000293.jpg(84.9 Kb)




ТанковДата: 29.05.2015, 09:37 | Сообщение # 49
Танков Игорь
Группа: Пользователи
Сообщений: 68
Награды: 1
Репутация: 37
Цитата Катран ()
Большая часть узлов и материалов используется с донора.
 А про "донора " подробности ,выводы ,причин того, что ОН стал "донором" ???? smile
Полученные характеристики ..........скорость грузоподьемность , по воде ,по снегу ,изнашивание днища ...


Сообщение отредактировал Танков - Пятница, 29.05.2015, 09:39


РоманКДата: 29.05.2015, 11:05 | Сообщение # 50
Роман
Группа: Проверенные
Сообщений: 689
Награды: 5
Репутация: 100

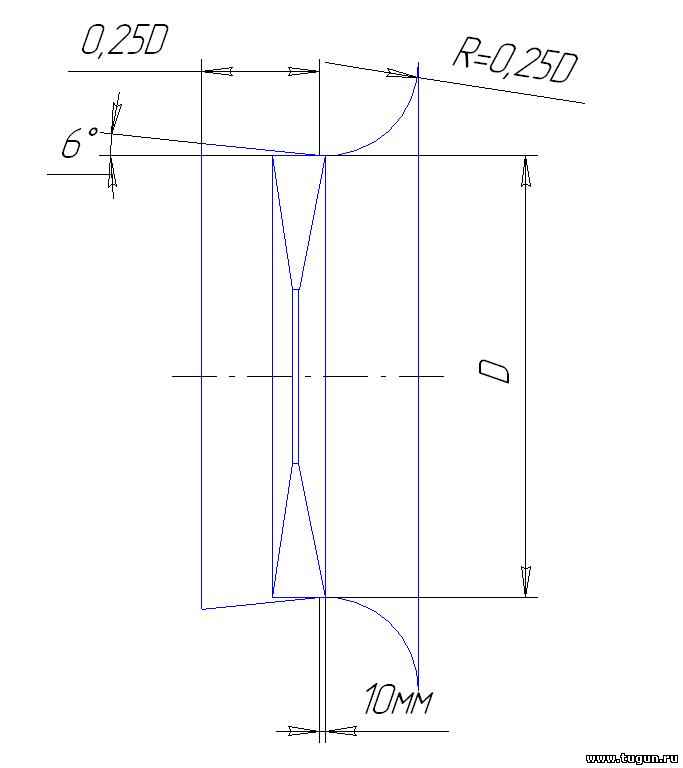

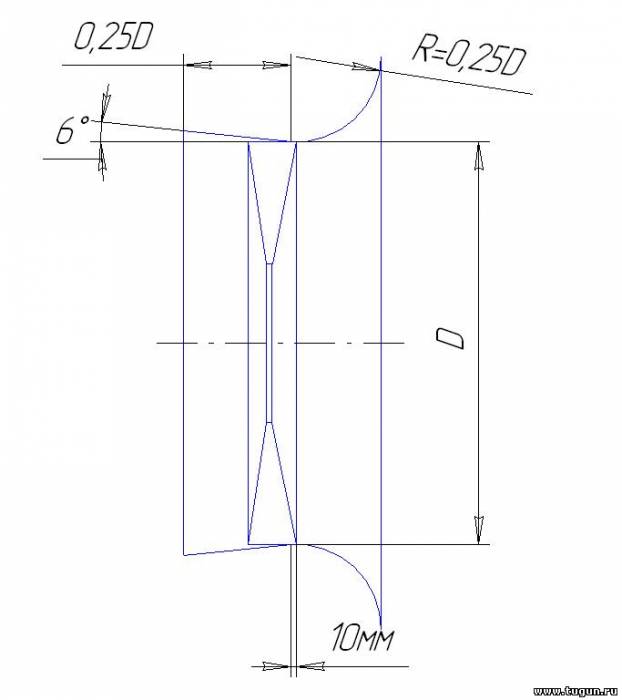

Интересно знать, что же вас надоумило сделать сходящийся конус с острой кромкой на входе? В то время, когда на форуме КИЯ, уже до последних костей обмыли и на молекулы разложили наработанный опыт, помноженный на теорию, придя к окончательному выводу, что на скоростях до 100 км в час, для максимальной тяги необходимо проектировать расходящийся под 6 градусов конус, с радиусом скругления входной кромки, равной 1/4 диаметра винта.

Прикрепления: 7174196.jpg(31.6 Kb)


Сообщение отредактировал РоманК - Пятница, 29.05.2015, 12:05


s_smirnovДата: 30.05.2015, 02:17 | Сообщение # 51
Сергей
Группа: Проверенные
Сообщений: 922
Награды: 5
Репутация: 25
Цитата РоманК...для максимальной тяги необходимо проектировать...
Проектировать можно, а скатать из алюминия будет затруднительно smile

Винт Пегаса изначально был сделан под настоящее профильное кольцо. Без кольца, недодаст примерно 20...25% упора. С учетом отбора, потери упора могут оказаться ещё больше.
Кольцо в виде конуса, будет исполнять в основном защитные функции. Но может быть этого будет и достаточно. Все недостатки конструкции движительно-нагнетательного  комплекса покроет мощность мотора.

Сплитер (делитель) воздухозаборника, желательно подтянуть ближе к винту.


Сообщение отредактировал s_smirnov - Суббота, 30.05.2015, 02:20


РоманКДата: 30.05.2015, 09:21 | Сообщение # 52
Роман
Группа: Проверенные
Сообщений: 689
Награды: 5
Репутация: 100
Цитата s_smirnov ()
Проектировать можно, а скатать из алюминия будет затруднительно

Вот таким способом можно делать чудесные диффузоры-насадки из алюминия

https://youtu.be/JX51Dqd6TP4?t=1m9s

https://www.youtube.com/watch?v=nn8brZoB2Cs


Сообщение отредактировал РоманК - Суббота, 30.05.2015, 10:01


-АП-Дата: 30.05.2015, 09:35 | Сообщение # 53
Андрей
У меня есть внучка и два внука!
Группа: Проверенные
Сообщений: 11765
Награды: 55
Репутация: 823
Цитата РоманК ()
Вот таким способом можно делать чудесные диффузоры-насадки из алюминия

biggrin
Рома покажи, как это можно сделать молотком, кувалдой и на коленке.

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


РоманКДата: 30.05.2015, 20:40 | Сообщение # 54
Роман
Группа: Проверенные
Сообщений: 689
Награды: 5
Репутация: 100
Цитата -АП- ()
Рома покажи, как это можно сделать молотком, кувалдой и на коленке.
Проще сделать на коленке станок из подручного материала и колеса от трактора Беларусь


Сообщение отредактировал РоманК - Суббота, 30.05.2015, 20:42


КатранДата: 30.05.2015, 21:06 | Сообщение # 55
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
Цитата РоманК ()
Вот таким способом можно делать чудесные диффузоры-насадки из алюминияhttps://youtu.be/JX51Dqd6TP4?t=1m9s

https://www.youtube.com/watch?v=nn8brZoB2Cs


Если я построю такую штуку я брошу свою работу biggrin




КатранДата: 30.05.2015, 21:14 | Сообщение # 56
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
Танков, Скорость по снегу 5-8 км/ч . Дно солара было забронированно ПНД для движения по воде, к сожалению по снегу вооще не идет (не успели износить biggrin ). Скорсть по воде в троем с борохлом на два дня.  по Енисею против течения 20 км/ч. По течению 30. Расход бенза 10лит/ч.



КатранДата: 30.05.2015, 21:18 | Сообщение # 57
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

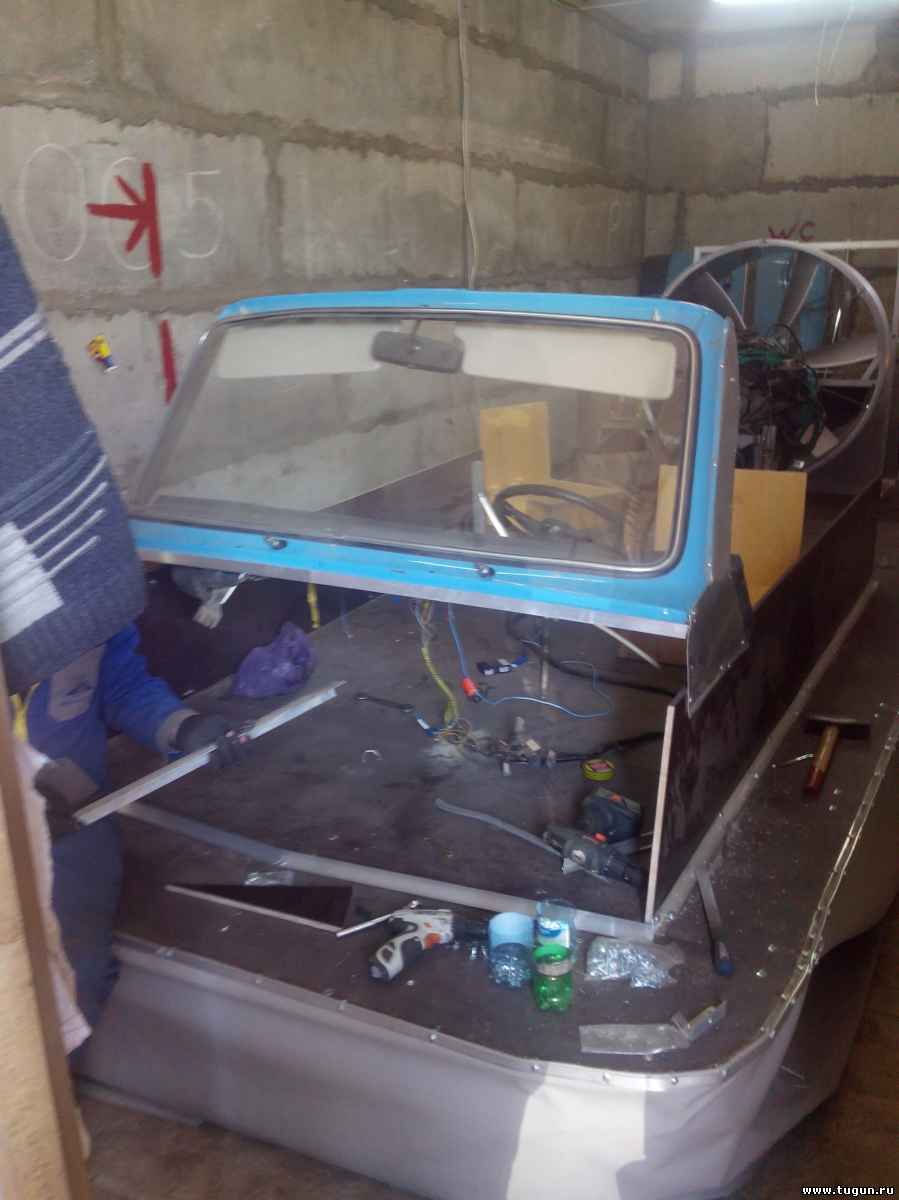

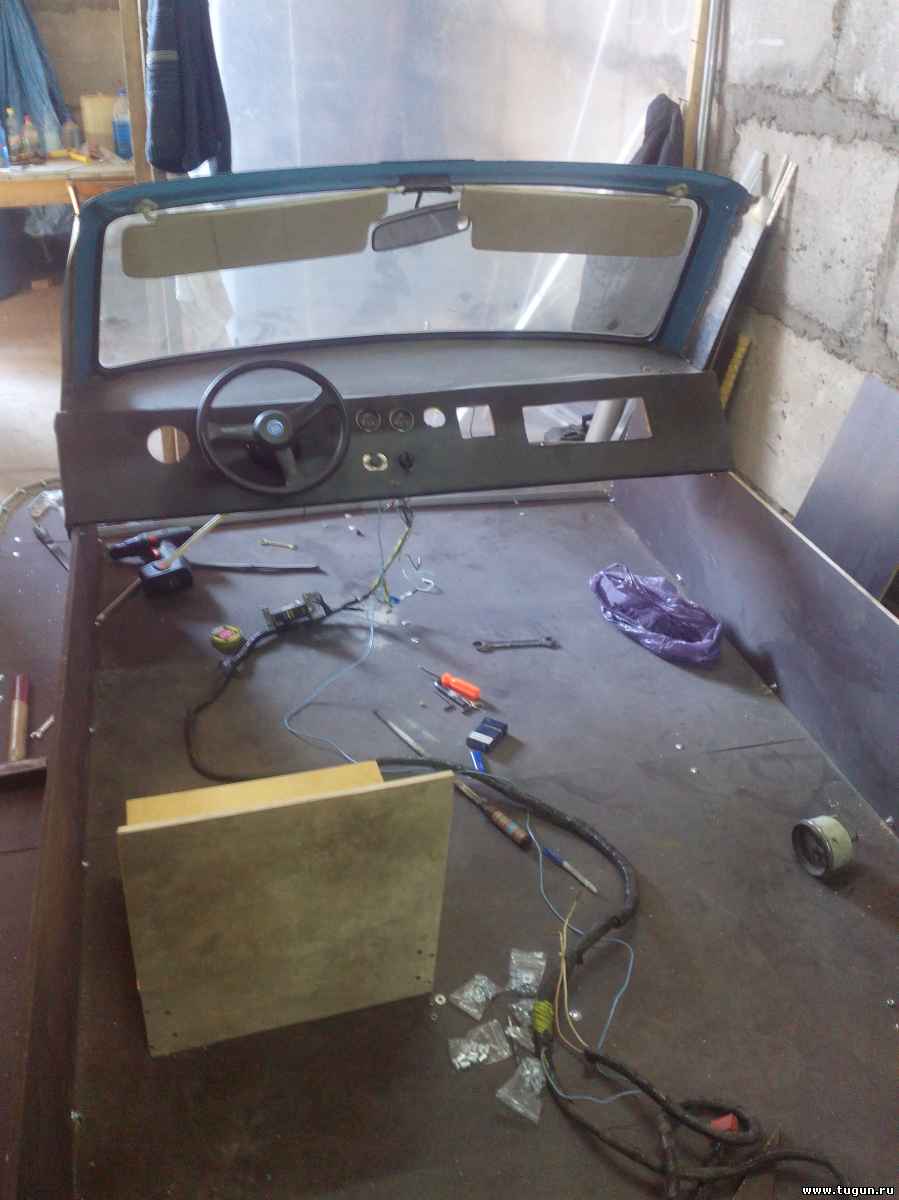

Набросали палубу.

Прикрепления: 0027314.jpg(88.1 Kb) · 1621056.jpg(96.5 Kb)




КатранДата: 30.05.2015, 21:21 | Сообщение # 58
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

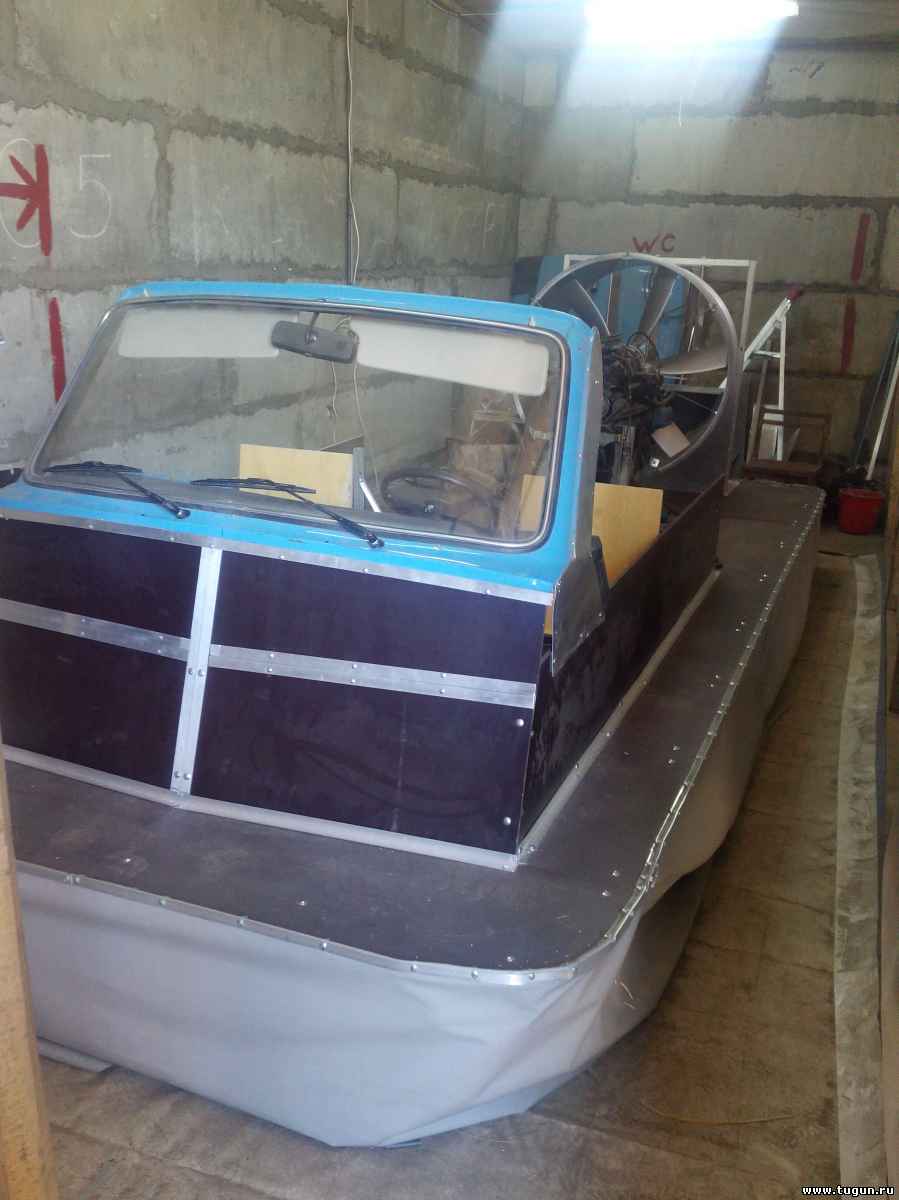

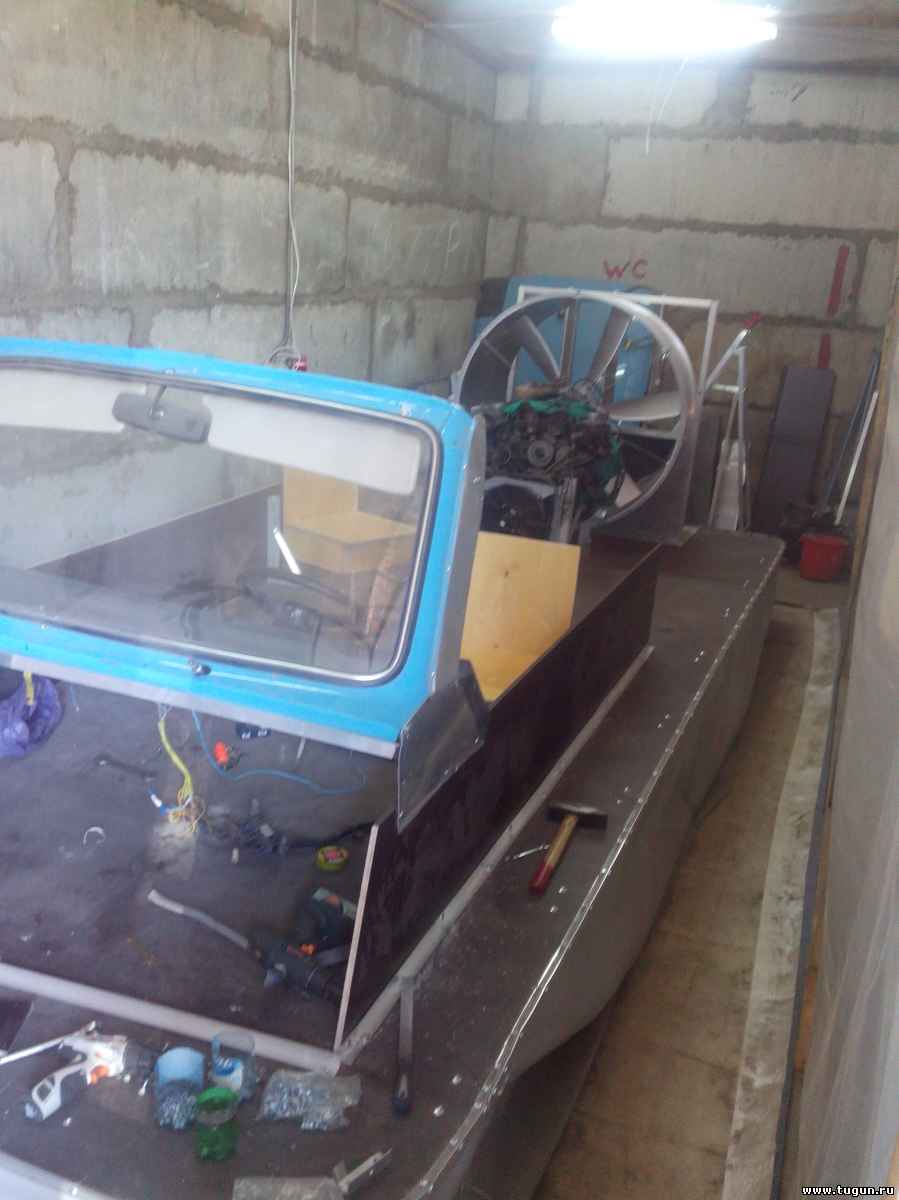

Укрыли морду Бегемот biggrin
Прикрепления: 9270110.jpg(89.7 Kb) · 5102154.jpg(97.3 Kb)




КатранДата: 30.05.2015, 21:23 | Сообщение # 59
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41
Не успел прилепить
Прикрепления: 4963265.jpg(97.3 Kb)




КатранДата: 30.05.2015, 21:27 | Сообщение # 60
Алексей
Автор темы
Группа: Проверенные
Сообщений: 388
Награды: 4
Репутация: 41

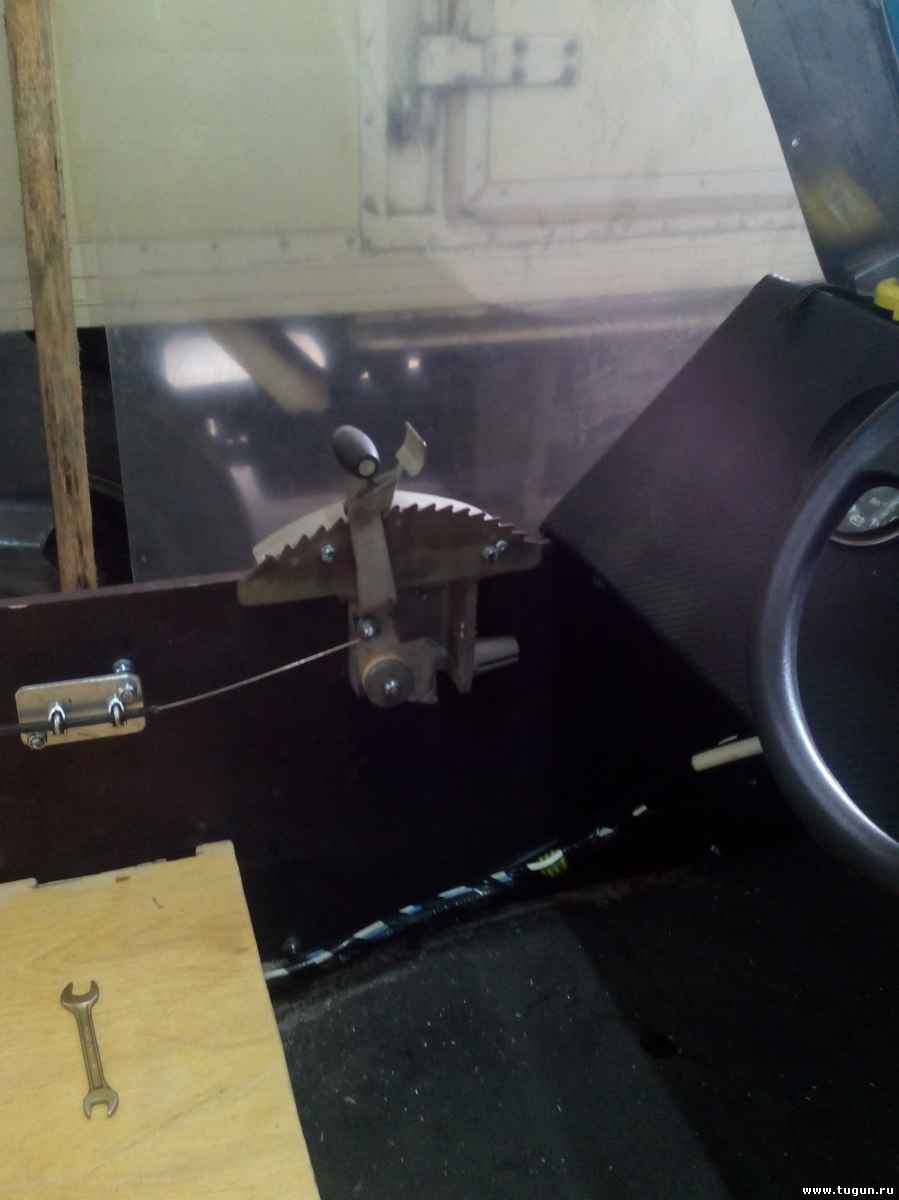

Нашли от прогресса газульку очень удобно.
Прикрепления: 3222492.jpg(61.2 Kb)
