Очень давно горел идеей изготовить печь на отработанном масле. А так как зима не за горами и памятуя о известной пословице про сани и лето, решил сварганить. Основой была ссылка камрада Uri в теме про газовые горелки. Однако пришлось импровизировать, так как под рукой не оказалось трубы нужного диаметра из которой необходимо было сделать корпус. Пересчитал размеры, нарубил заготовок, подрядил лучшего сварщика всех времен и народов (по совместительству и мой брат), скрестил пальцы на всех конечностях... Вобщем выношу на суд общественности. Сразу скажу, что эффективностью её работы я был весьма удивлен. При расходе 1 л/ч тепловая мощность порядка 10 кВт. Печь задумывалась как источник резервного теплоснабжения для гаража, не смотря на то, что он подключен к системе централизованного горячего водоснабжения. Так, на всякий случай.
Разумеется рассматривался вариант использования в наших рыбацких делах. А почему бы и нет? Верхняя плоскость дожигателя очень удобна для варки/жарки. Мощность/вес/габариты легко пересчитываются. Топливо самое халявное из всех доступных. Но самое главное, что не требуется постоянного подбрасывания дров и прочих манипуляций - отдаваемая мощность постоянна, а процесс работы длителен. Не придется ночью подскакивать в Атосовке клацая зубами и растапливать заново - раз отрегулировав, можно на долгое время забыть про нее.
Пока накидаю фотографий, но обязательно дополню всем необходимым, если камрадам это будет интересно.

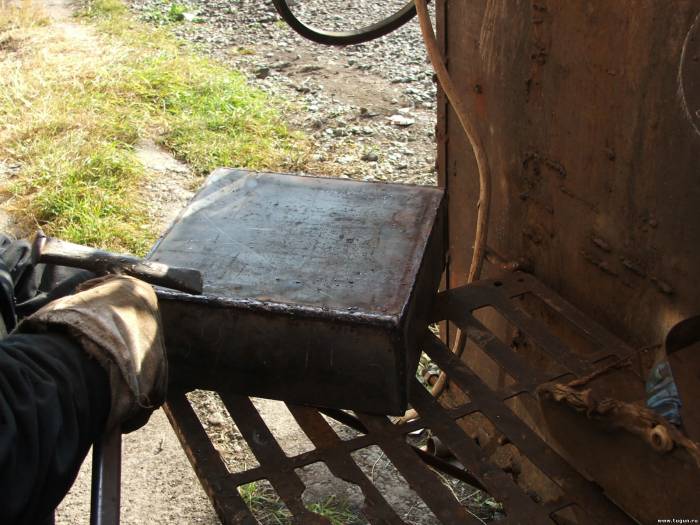

заготовки для печи

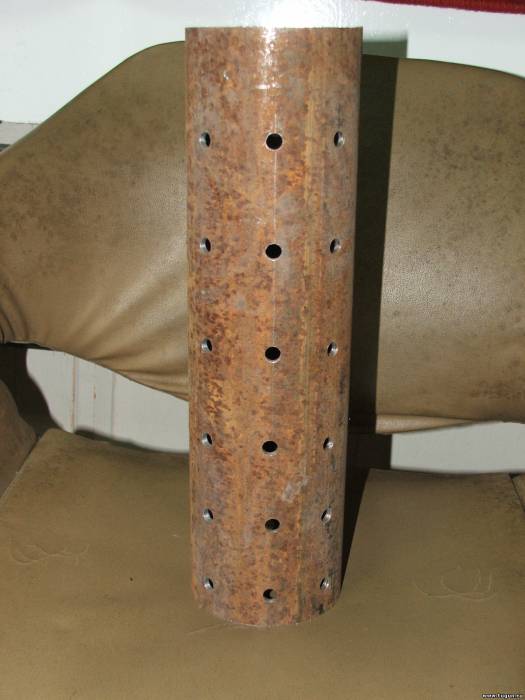

Эжектор для печи на отработке

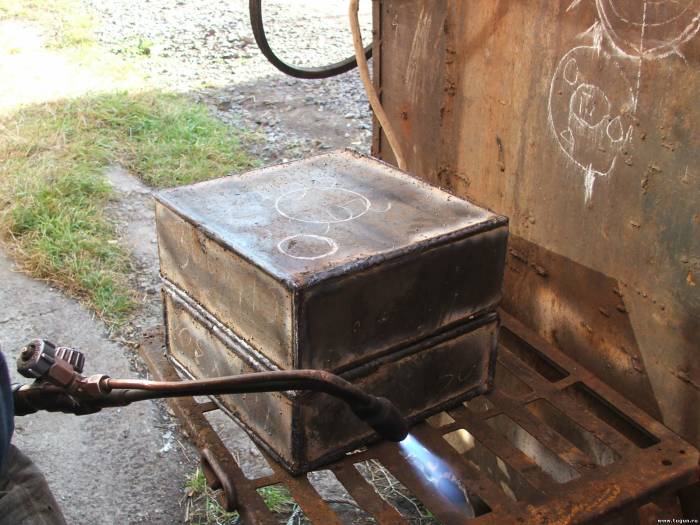

печь на отработке, дожигатель паров масла почти готов
испаритель и дожигатель печи

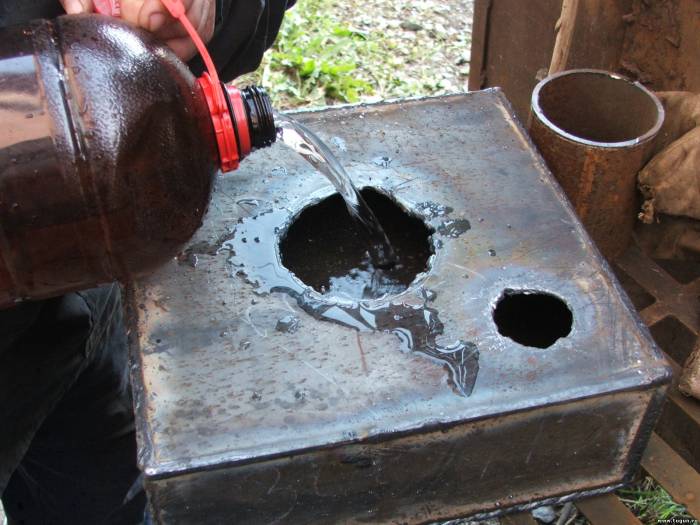

обязательный тест на герметичность

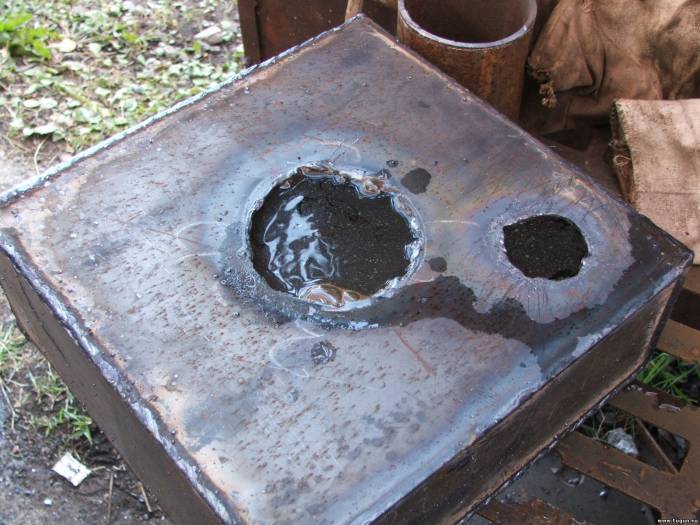

тест на герметичность испарителя масла. WAIT... PASSED!
Соединяем в единое целое испаритель и дожигатель посредством эжектора

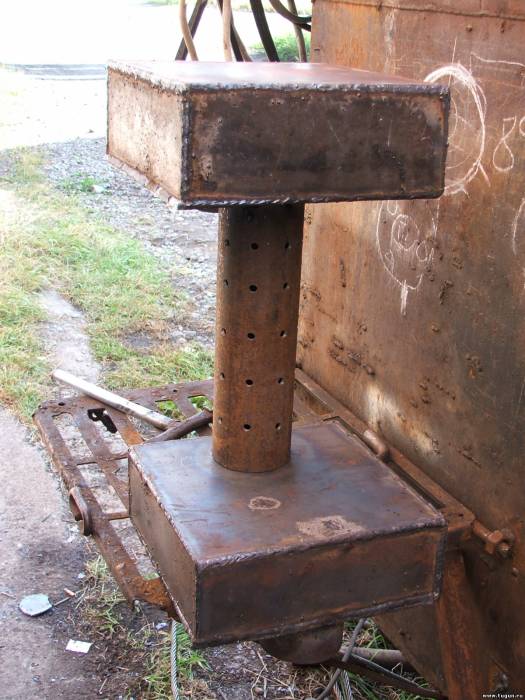

Печь на отработке. Почти готово. Эстетика и тут не помешает.
Общий вид печки.

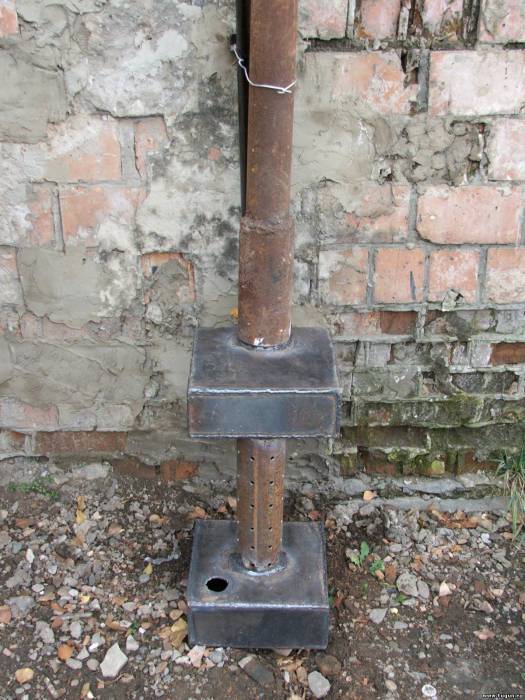

Испытания. Монтируем вытяжную трубу.

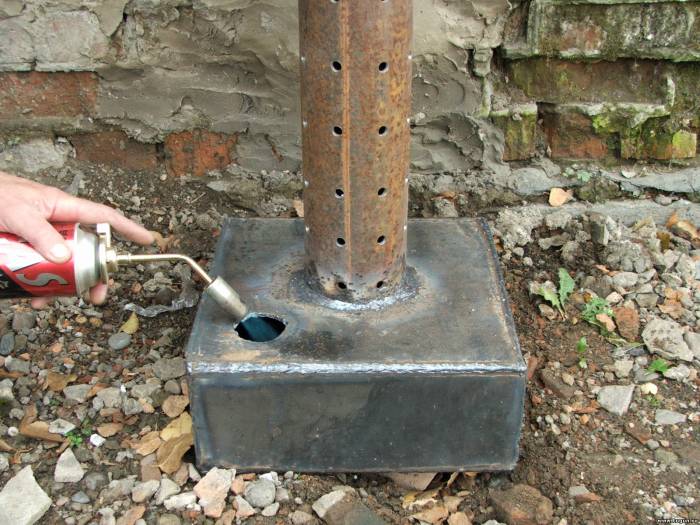

Один из способов разжечь - газовый баллон.

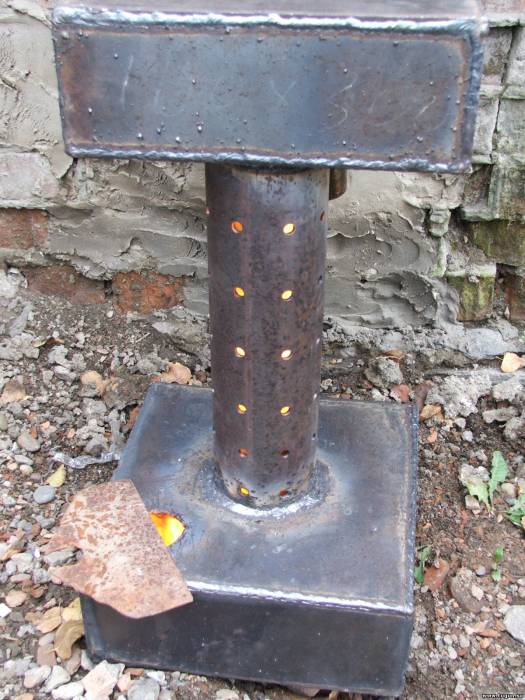

Выход печи в рабочий режим. Пары масла полностью сгорают. Заслонкой регулируется подача воздуха/тепловая мощность.
iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Slav, Согласен! Имхо - возможно использовать шамот вообще изменив принцип... Т.е. чтобы горело не масло а его горячие пары на поверхности пористого шамота?Солар-420+дистанционка+Tohatsu 30 с улиткой
Можно купить на базах, а можно, если есть выход на котельные там порыбачить, тебе не 100шт. надо, а 1-2.
Quote (skor)
ну эт теория! ее проверять надо.
Уже и не теория вовсе, нужна просто высокая темп., пока будет гореть масло, нагреется и кирпич и получится система фитиля, как в керосинке. Toyota Sprinter Carib 1993
Не стал читать что было выше, но в гарае стояла обычная печка с заполнением боковых отсеков - песком. При хорошей температуре подливали отработку прямо в поддон. Тяга регулировалась - выдвижением поддона. Нагревалась до "красна" - правда повело стенки и трубу. Два года прослужила пока не выбросили из за ремонта. В гараже 30 м2 зимой нагревали под покраску авто эмалью до +20. Это было.serriaz
А трубу для эжектора надо брать толстостенную или в идеале нержавейка,а то при интенсивной эксплуатации (каждый день) труба будет быстро выгорать-истончаться.И ещё здесь никто не упомянул когда печь входит в режим из трубы дыма вообще не видать,только колебание воздуха.
Почему дожигающую трубу называете эжектором?! Эжектор (значения) Эжектор — гидравлическое устройство для передачи кинетической энергии между различными средами. Эжектор пушки (ресивер пушки) — механизм продувки ствола артиллерийского орудия. Эжектор — выбрасывающий механизм переломного охотничьего ружья (автоматический выбрасыватель стреляных гильз).Солар-420+дистанционка+Tohatsu 30 с улиткой
ЭЖЕКТОР эжектора, м. (от латин. ejector - выбрасыватель) (тех.). Насос, действующий силой паровой струи, выпускаемой из котла и употр. преимущ. для выкачивания или выбрасывания чего-н. Эжектор для очистки судна от мусора. Возможно в этой трактовке вопросы отпадт?
Получается по теплотворности 4л отработки эквивалентны ведру угля (10кг)
Добавлено (17.12.2011, 09:39) --------------------------------------------- Зима настала и интерес смотрю к печке пропал,или на рыбалку все уехали. :-) А то есть некоторые наработки проверенные практикой,хотел выложить,видимо некому.
Морозец не спадает. Завтра с "летней консервации" буду снимать печурку.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
