Требуется помощь
| |
| sd | Дата: 20.02.2023, 14:22 | Сообщение # 1771
|
Группа: Проверенный
Сообщений: 1150
|
Доброго здравия, Николаич
Интересует модель, с возможностью записи по движению
"наступают смутные времена"
хорошо, что нет ружья
|
| |
|
|
| Николаич | Дата: 20.02.2023, 14:56 | Сообщение # 1772
|
Землекоп
Группа: Проверенный
Сообщений: 3884
|
sd (Дмитрий), привет. Камеру поставь в коридор или на крыльцо, обзор лучше. На Али дофига, у меня yoosee, лет пять уже, полет нормальный. Ттт. Глазок оставь обычный.
...живешь - колотишься, грешишь - торопишься, ешь - давишься, хрен когда поправишься... ©
|
| |
|
|
| tronik | Дата: 20.02.2023, 19:46 | Сообщение # 1773
|
Группа: Проверенный
Сообщений: 818
|
Цитата Beard (  ) Вроде кто-то спрашивал такой регулятор... Или это на другом форуме
|
| |
|
|
| kizir7 | Дата: 23.02.2023, 21:02 | Сообщение # 1774
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|

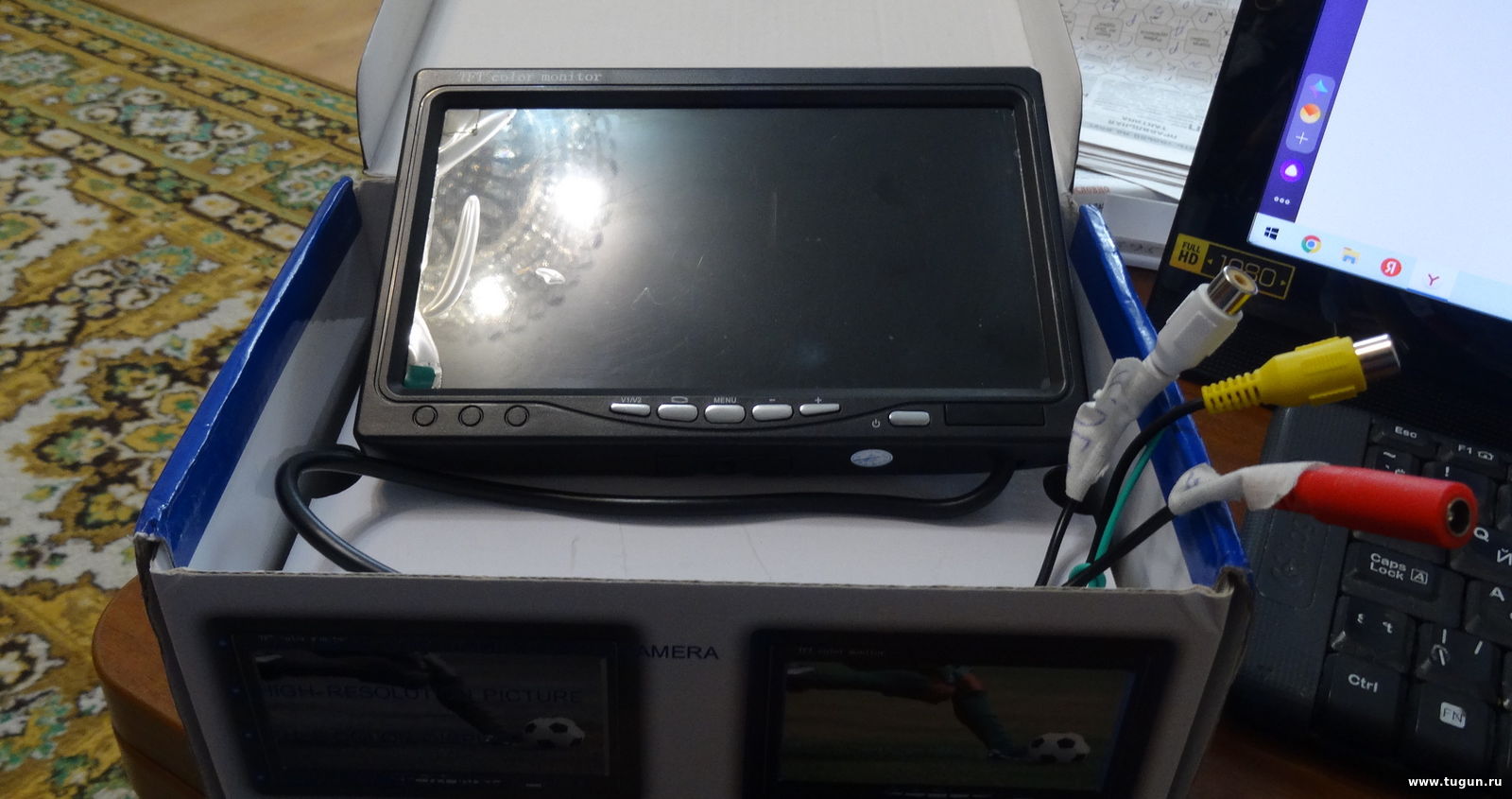

Есть подводная камера Eyoyo С 7-ми дюймовым монитором. Одна из лучших с АЛЛИ. Что то не понравилось качество. Выписал к ней новый монитор. При установке подошел тика в тику. Но оказалось, что "дело было не в бобине". При установке нового монитора на камеру подключил "на соплях", проверил. Всё хорошо. Встал вопрос продать монитор рубля 1,5. Как подключал напрочь забыл. Есть же у нас спецы которые сами собирали подобные камеры. Задубел как подключить саму камеру. Штекерные разъемы "Power" ,"Video" стыкуются без проблем. Штекер "Kamera" не могу понять как и куда пристыковать. При подключении штекеров "Питание" и "Видео" экран светится но горит сигнал, что нет видеосигнала. Фото позже комп нагрелся!
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| kizir7 | Дата: 23.02.2023, 21:39 | Сообщение # 1775
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|

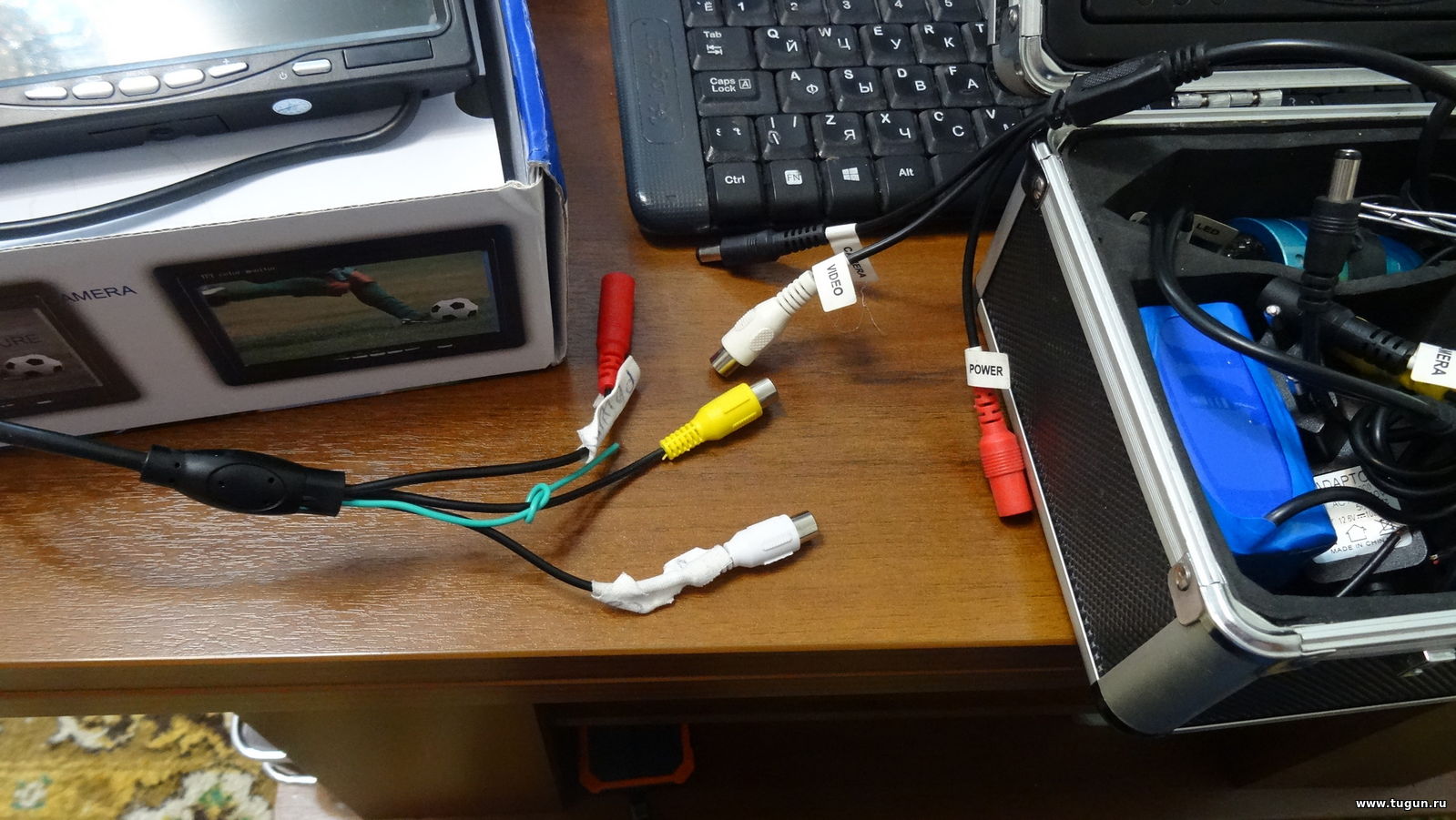

Вот такой расклад у кабелей нового монитора:
Стык-строй которому не могу дать ума.
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| gorlvol | Дата: 23.02.2023, 21:48 | Сообщение # 1776
|
Группа: Проверенный
Сообщений: 516
|
Цитата kizir7 ( ) Фото позже комп нагрелся!
Что именно "нагрелось", как определили?
http://gorlevskijblog.blogspot.ru/
|
| |
|
|
| kizir7 | Дата: 23.02.2023, 21:56 | Сообщение # 1777
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата gorlvol ( ) Что именно "нагрелось", как определили?
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| Avionik | Дата: 23.02.2023, 22:06 | Сообщение # 1778
|
Группа: Проверенный
Сообщений: 140
|
kizir7, Есть у меня, такая камера. Через полчаса буду дома, гляну по штекерам.
|
| |
|
|
| Avionik | Дата: 23.02.2023, 22:45 | Сообщение # 1779
|
Группа: Проверенный
Сообщений: 140
|
kizir7, Д. Вова, с монитора штекер "Каmеrа"стыкуется со штекером "Каmеrа" на катушке. С неё выходит три провода со штекерами "Vidео", "Каmеrа" и "Led"
|
| |
|
|
| kizir7 | Дата: 23.02.2023, 22:59 | Сообщение # 1780
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата Avionik ( ) монитора штекер "Каmеrа"стыкуется со штекером "Каmеrа" на катушке.
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| LionKinga | Дата: 23.02.2023, 23:48 | Сообщение # 1781
|
Группа: Проверенный
Сообщений: 3089
|
Цитата kizir7 ( ) Но на новом мониторе штекер "Камера" отсутствует
А что передаётся по этому штекеру? Питание на камеру? Видеосигнал? Всё вместе?
Я так понял, есть три штекера, питание, видео и камера. Питание и видео понятно, что передается по штекеру камера?.
В китайских камерах не копался, а свою собирал.
Штекеров у меня нет, всё ращведено и припаяно в корпусе монитора. Соединения там простые. С аккумулятора питание заходит в монитор, по отдельному короткому кабелю и оттуда уходит и на камеру по другому длинному кабелю к камере 2 провода + и -. С этого же длинного кабеля с камеры приходит на монитор видеосигнал 1 провод, вторым работает минус. Подсветка ИК в камере запитана всегда и включается если не хватает света, там датчик на освещенность.
В китайских думаю принцип тот же, за исключением подсветки led. Её вы включаете сами. Осталось понять что по каким штекерам проходит и куда.
Могу предположить, что к штеккеру камера подходит питание на камеру.
Видео есть, Led понятно зачем, power думаю что питание монитора, что осталось?
д.Вова, а вот ответная часть разьема "камера", не та которая от катушки, а вторая, она откуда торчит? Не из монитора? Если из монитора, то открыть крышку и посмотреть куда там эти проводки подходят и что по ним идёт. Почему то мне думается что это всё таки питание на камеру.
Р.С. Хочу предостеречь от возможной ошибки. Если убедился что этот штеккер все таки питание, ОБЯЗАТЕЛЬНО!!! проверь какое напряжение на него подаётся. Дело в том, что такие камеры могут кушать 12 в, а могут и меньше, и 12 в для таких будут фатальными. Это для понимания что откуда брать.
Саперы ходят очень медленно, но обгонять их не надо!
Сообщение отредактировал LionKinga - Пятница, 24.02.2023, 11:18
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 12:25 | Сообщение # 1782
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|

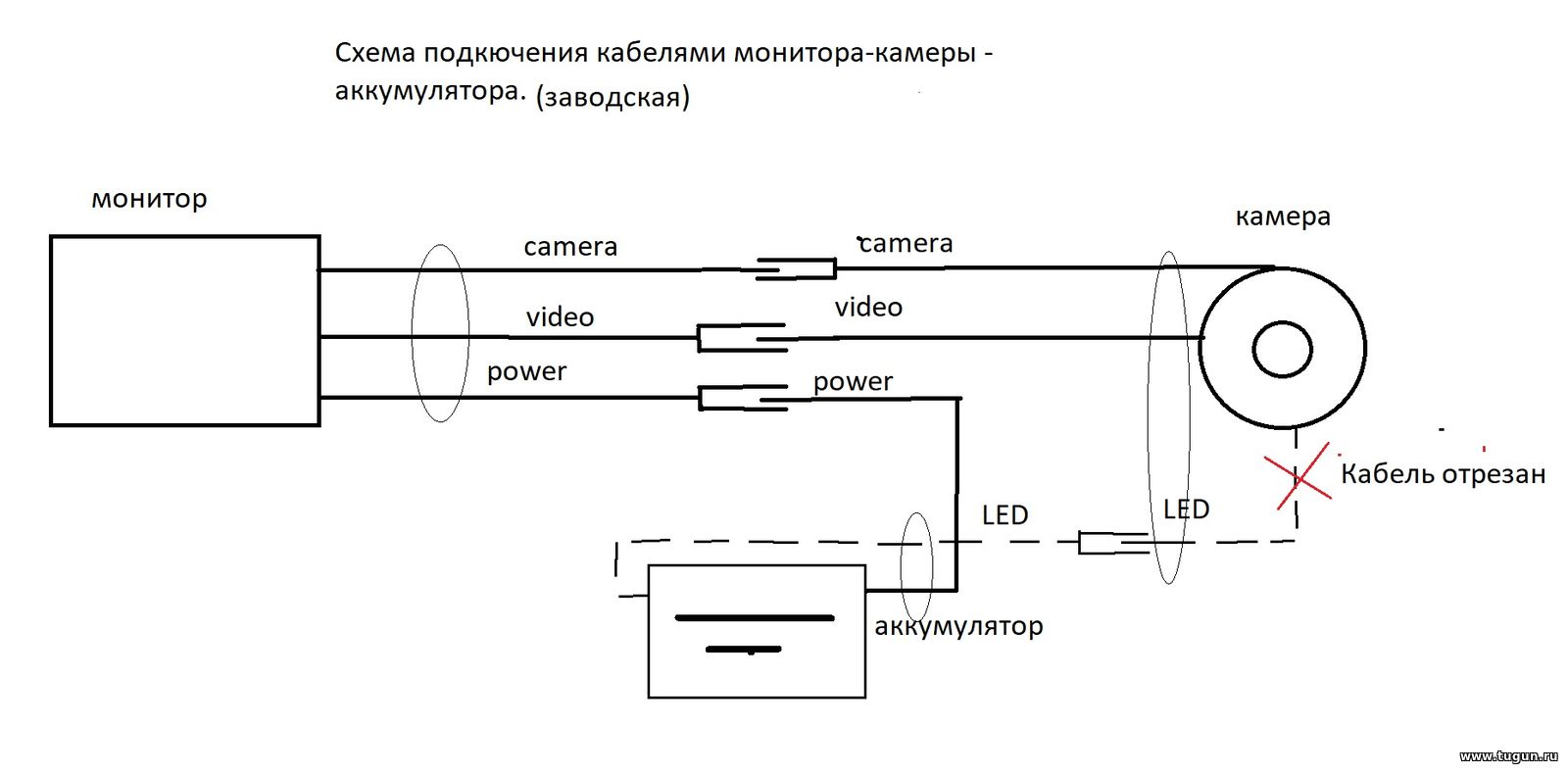

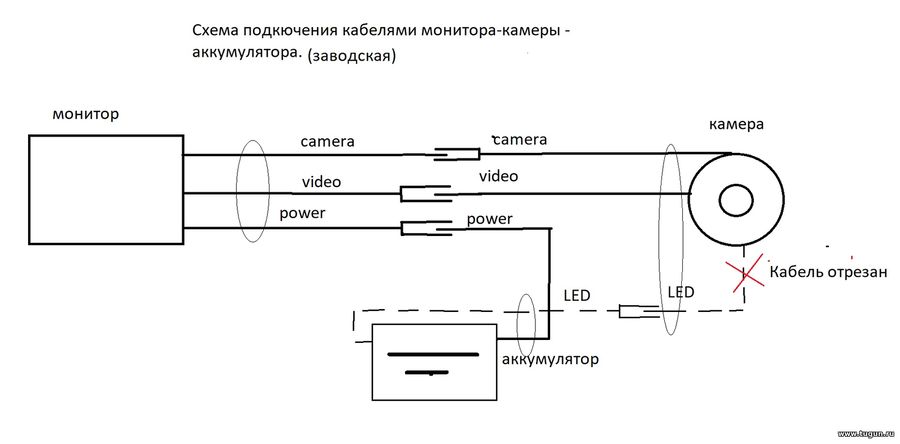

LionKinga, Владимир! Вот тебя то я и ждал! Попробую нарисовать схему- картинку. И позже выложу. Нутром чую, что нет питания камеры, а как это сделать не на соплях, а с применением штатных тюльпанов тямы не хватает. Можно конечно выложить монитор в продажу и не париться. Я видел, подобные сейчас в маршрутные автобусы ставят. Но зло берёт! Я ж как то его нормальную работу проверил!?
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 19:28 | Сообщение # 1783
|
Группа: Проверенный
Сообщений: 3089
|
kizir7 (Владимир), Ну как? Что нибудь получилось?
Саперы ходят очень медленно, но обгонять их не надо!
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 19:58 | Сообщение # 1784
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата LionKinga ( ) Что нибудь получилось?
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 21:17 | Сообщение # 1785
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата kizir7 ( ) Где там мой Поинт?

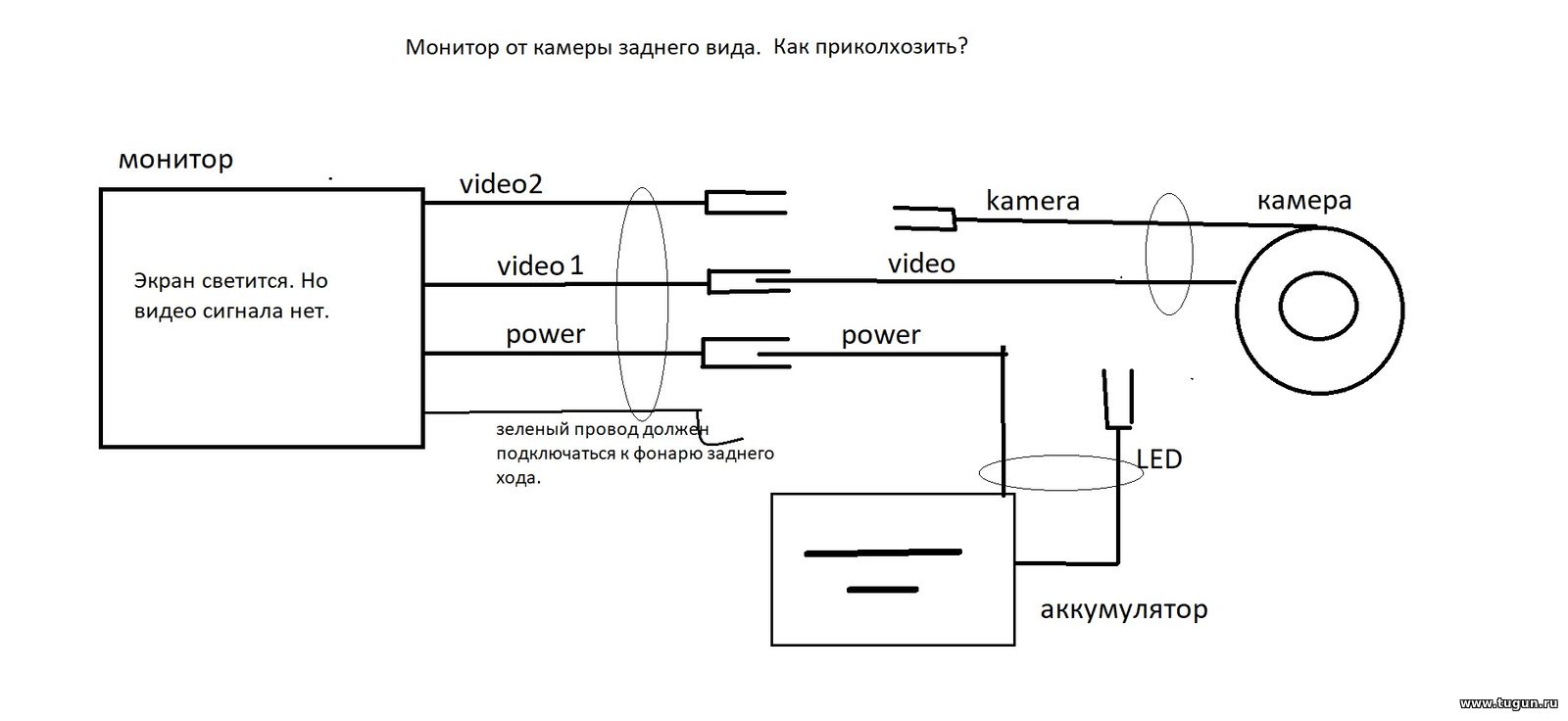

И попытка "приколхозить" камеру заднего вида:
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| АлексейЦРУ | Дата: 24.02.2023, 21:22 | Сообщение # 1786
|
Группа: Проверенный
Сообщений: 673
|
kizir7 (Владимир), на 'kamera' подать питание. Если сигнала не появится - 12В на зелёный провод.
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 21:28 | Сообщение # 1787
|
Группа: Проверенный
Сообщений: 3089
|
kizir7 (Владимир), Ну все в принципе как я и предполагал.
Я бы сейчас поступил таким образом, что бы наверняка.
1. На родном мониторе открутить сзади винтики и аккуратно снять крышку.
2. Определить на какие точки подключены провода от штекера "камера". Уверен что это питание на камеру
3. Замерить напряжение на этих точках. Батарею подключить конечно.
4. Если всё верно, на контактах напряжение и точки не обозначены ничем иным как +- или grn (GRN) что тот же минус. искать ответную часть разьема, снять с бывшего монитора и пристроить к новому.
Кажись всё.
Да, точки подключения на плате подписаны, мелко очень, но в лупу можно разглядеть, там видео, +- возможно вместо - GRN. Я открывал, сам видел, есть у меня такой монитор. Всё думаю собрать другую камеру.
А почему кабель подсветки отрезан?
Саперы ходят очень медленно, но обгонять их не надо!
Сообщение отредактировал LionKinga - Пятница, 24.02.2023, 21:34
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 21:31 | Сообщение # 1788
|
Группа: Проверенный
Сообщений: 3089
|
Цитата АлексейЦРУ ( ) на 'kamera' подать питание. Если сигнала не появится - 12В на зелёный провод.
Подождите подавать, сначала напряжение узнайте какое там должно быть. Я так раз подал, 12 в, камера такая же. А оказалось что там не 12 нужно, а 3,7..
Саперы ходят очень медленно, но обгонять их не надо!
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 21:32 | Сообщение # 1789
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
АлексейЦРУ, Алексей! У меня вроде бы после того как изобразил началось прояснение. Придется наверное заменить штекер "мама" на "папу" и случить Led c kamera камеры. Без пайки не обойтись. Все равно я подсветкой на камере не пользуюсь. Пугает рыбу. Ерши и те из за угла выглядывают!
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 21:35 | Сообщение # 1790
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата LionKinga ( ) Подождите подавать,
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 21:37 | Сообщение # 1791
|
Группа: Проверенный
Сообщений: 3089
|
Цитата kizir7 ( ) я подсветкой на камере не пользуюсь. Пугает рыбу. Ерши и те из за угла выглядывают!
ИК подсветка, никто от нее не прячется, ерш сорога ноль внимания, окунь наоборот лезет прямо в глазок.
Цитата kizir7 ( ) Придется наверное заменить штекер "мама" на "папу" и случить Led c kamera камеры. Без пайки не обойтись.
Еще раз говорю, сначала убедись что на камеру подается именно 12 в, а не меньше. Без пайки конечно никак. А чего там паять то? 2 проводка?
Саперы ходят очень медленно, но обгонять их не надо!
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 21:40 | Сообщение # 1792
|
Группа: Проверенный
Сообщений: 3089
|
Цитата kizir7 ( ) Поздно! Я же каким то образом "прислюнил" почти год назад и все заработало, но на "соплях". А нужно переделать так чтобы в полевых условиях без проблем.
Если б я это знал с самого начала, не расписывал бы по пунктам
Тогда проще простого, пристроить штекер на Led и подключать камеру. Делов на полчаса с перекурами.
Саперы ходят очень медленно, но обгонять их не надо!
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 21:45 | Сообщение # 1793
|
Группа: Проверенный
Сообщений: 3089
|
Цитата kizir7 ( ) после того как изобразил началось прояснение.
В любой непонятной ситуации, рисуй!
Саперы ходят очень медленно, но обгонять их не надо!
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 21:46 | Сообщение # 1794
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата LionKinga ( ) Без пайки конечно никак. А чего там паять то? 2 проводка?
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 21:49 | Сообщение # 1795
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата LionKinga ( ) пристроить штекер на Led и подключать камеру.  В шаговой доступности не стало магазинов с радиомелочевкой, а ехать лень!
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| LionKinga | Дата: 24.02.2023, 21:54 | Сообщение # 1796
|
Группа: Проверенный
Сообщений: 3089
|
Цитата kizir7 ( ) Короче! Забарыжу я этот монитор рубля за полтора.
 д.Вова, ты ли это???? Отступил??? А что так? Паяльника нет?
За 1,5 то найдется конечно.
А с чего вообще всё началось? Зачем менять то надо было, если я так понял и так всё работает?
Саперы ходят очень медленно, но обгонять их не надо!
|
| |
|
|
| kizir7 | Дата: 24.02.2023, 22:03 | Сообщение # 1797
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Цитата LionKinga ( ) Зачем менять то надо было, если я так понял и так всё работает?
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| kizir7 | Дата: 26.02.2023, 10:46 | Сообщение # 1798
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17125
|
Как решить этот вопрос? Есть для домашних дел шуруповерт ХИТАЧИ 12 В. в кейсе с двумя аккумуляторами выпуска 2012 года. Чисто Япония. Аккумуляторы никель -кадмиевые. Не что не вечно под Луной! Батарейки начали быстро садиться и моща уже не та. Встал вопрос! Что лучше? Выписать в АЛЛИ новые аккумуляторы по цене 1500 руб за штуку? Выписать там же набор отдельных родных аккумуляторов для замены начинки по 1000 за комплект? Выписать там же комплект литиевых аккумуляторов с контроллером зарядки? Повозится и поменять начинку? Пойти в магазин и купить новый аккумуляторную отвертку с литиевым аккумулятором по цене в районе 1000 руб.? Если покупать, то какую?
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| meskalin | Дата: 26.02.2023, 12:11 | Сообщение # 1799
|
Человек с большим
Группа: Модераторы
Сообщений: 7850
|
kizir7, может вернуться на аналоговый уровень? Аккумы с али штука не всегда надежная.
“На рыбалку ходят не за рыбой, а за душевным покоем” © Нил Гейман
|
| |
|
|
| viktor7112 | Дата: 26.02.2023, 12:14 | Сообщение # 1800
|
Группа: Проверенный
Сообщений: 134
|
Цитата kizir7 ( ) Забарыжу я этот монитор рубля за полтора.
Рыбалку не любит только червяк.
|
| |
|
|
|
|
