Модератор форума: Кинг
Модернизация ( доработка) улитки.
BAMДата: 20.08.2014, 12:17 | Сообщение # 151
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134

Водометная улитка, малая серия, Меркурий 20 Джет



Очень интересная модернизация водометной улитки!




ml197474Дата: 21.08.2014, 12:52 | Сообщение # 152
Максим
Группа: Проверенный
Сообщений: 552
Награды: 3
Репутация: 20
А вот такая ещё интереснее , кто бы сделал ...
убрать выхлоп из струи , завести его патрубком вниз и вместо него сужающее кольцо . Получаем плотную струю . Отверстие выхлопа в диффузоре заровнять (Аргоном может и не подлезть , шпаклёвка по Алюм)

вывести выхлоп патрубком на фланце наружу , отверстие внутри заровнять .




выхлопной патрубок . в диффузоре сужающее кольцо = "ледяная струя"






WayfaringДата: 21.08.2014, 13:48 | Сообщение # 153
Evgeny
Группа: Проверенный
Сообщений: 5048
Награды: 112
Репутация: 1822
ml197474, если убрать выхлопуху, то струя хоть и не будет выхлопом разбиваться, но и плотнее не станет, так как сечение выходного отверстия в улитке станет больше
Может проще удлинить сантиметров на пять выхлопную трубу?

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


ВрунгельДата: 21.08.2014, 14:15 | Сообщение # 154
Владимир
Группа: Проверенные
Сообщений: 469
Награды: 17
Репутация: 174
Странная мы нация, инструкции по пользованию читаем только после того как угробим технику, пытаемся улучшить характеристики различных девайсев, думая что мы умнее других.

Думаю давно уже все изобретено, в противном случае буржуи выпуская многочисленные модификации улиток с УЛУЧШЕННЫМИ характеристиками, оставили бы нас без штанов.

Мысли вслух, личное мнение.

Кто понял жизнь - тот не спешит.


OLTДата: 21.08.2014, 19:57 | Сообщение # 155
Олег
Группа: Проверенный
Сообщений: 1184
Награды: 16
Репутация: 211
ml197474, Намного проще присобачить эту хрень к дейдвуду,только вот недумаю я что пиндосы это непробовали.



ml197474Дата: 21.08.2014, 20:46 | Сообщение # 156
Максим
Группа: Проверенный
Сообщений: 552
Награды: 3
Репутация: 20
Wayfaring , я же написал про сужающее устройство . площадь сечения выкида должна быть прежней , под неё всё расчитано , и диаметр входа обечайки и шаг импеллера .
ОЛТ , да хрен его знает , что там думают пендосы ...может ты и прав , если бы был толк , давно бы так выпускали . Просто инфы нет , теоретически струя с выхлопом хуже . Тут ещё такое дело , походу струя вытягивает выхлоп создавая разряжение . Просто считаеться , чем однороднее струя . тем сильнее она толкает , чем сильнее она аэрирована пузырями , тем она слабее .
ИМХО - такое .
А что сделать наружу проще ...не факт , орать сильнее будет , ковшик заднего хода будет мешать , и дополнительно поджатие надо делать .
Мужики , вот сам пробовал чистый колхоз на пальцах , берём пожарный ствол и регулируем диффузор на конце ...и трогаем струю . Когда струя тонкая и сплошная , она отбивает руку , когда крутнёшь дроссель , и она становиться рыхлой , можно смело руку совать . Давление воды в линии постоянное . меняеться скорость потока и плотность среды.




ml197474Дата: 21.08.2014, 20:55 | Сообщение # 157
Максим
Группа: Проверенный
Сообщений: 552
Награды: 3
Репутация: 20
вот фотки где мастер с Питера вывел выхлоп из струи , орёт сильнее , но едет не хуже улитки 30 ки, при том , что Маринер 20 л.с в голове .

осевой подвесной водомёт



осевой подвесной водомёт - вид сзади



импеллер с СА



Сообщение отредактировал ml197474 - Пятница, 22.08.2014, 03:02


skorДата: 18.11.2014, 00:40 | Сообщение # 158
alex
Группа: Проверенные
Сообщений: 925
Награды: 7
Репутация: 134

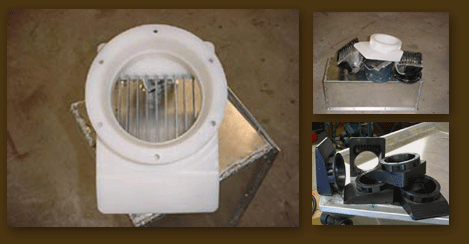

Ну и что, мы опять лаптем щи хлебаем? Вот вам, пожалте! Интейк UHMW (высокомолекулярный полиэтилен):
http://www.rockproofboats.com/UHMW.html

Прикрепления: 7245831.gif (67.6 Kb)

Солар-420+дистанционка+Tohatsu 30 с улиткой
Сообщение отредактировал skor - Вторник, 18.11.2014, 00:43


AK-72Дата: 20.01.2015, 18:38 | Сообщение # 159
Алексей
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: 12
BAM,
Здравствуй! а есть фото еше какиенибуть ,спрямляюшего апатрата для насадки малой серии? интересно там както эти лопасти загнуты,на встречу струе,или просто прямо стоят,имея форму крыла. и кто как считает есть ли толк от них. а то пока зима может смастерить такие.
с Уважением Алексей.


Сообщение отредактировал AK-72 - Вторник, 20.01.2015, 18:39


BAMДата: 21.01.2015, 10:22 | Сообщение # 160
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134

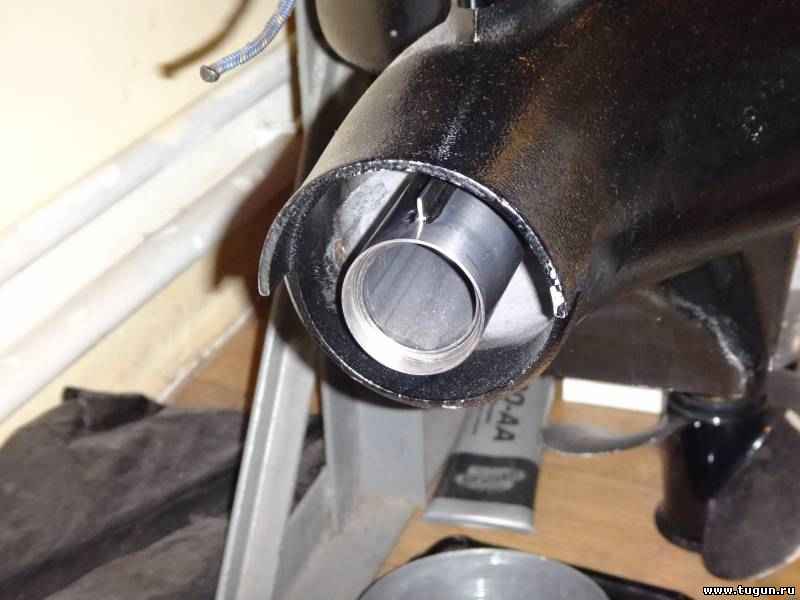

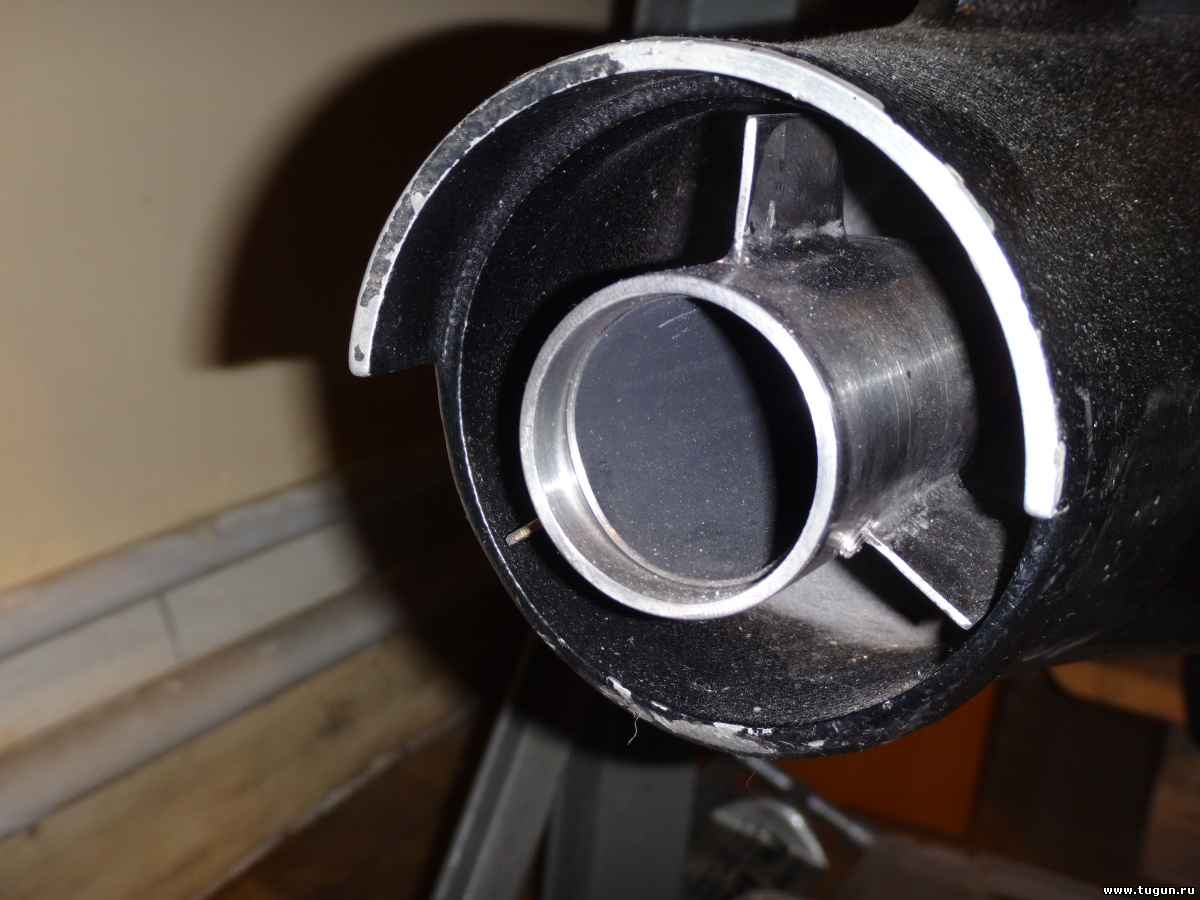

AK-72, Алексей, вот тема про наши "танцы с бубном" http://www.bylkov.ru/forum/73-4817-1
Прикрепления: 5253447.jpg (95.5 Kb) · 7372569.jpg (49.3 Kb)


Сообщение отредактировал BAM - Среда, 21.01.2015, 10:30


AK-72Дата: 21.01.2015, 16:24 | Сообщение # 161
Алексей
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: 12
BAM,
Здравствуй Анатолий! прочитал,познавательно. сам приобрел насадку "Смол" (самую мелкую)до нового года,ставить буду на Я-30 .лодка Солар 400МК, вот изучаю опыт Старших товаришей. у Вас в этом направлении самый познавательный форум. многое сразу с новья внедрю,чтоб не вставать на грабли wink
с Уважением Алексей.




ФедулДата: 22.01.2015, 11:45 | Сообщение # 162
Андрей
Группа: Проверенные
Сообщений: 114
Награды: 0
Репутация: 0
Цитата skor ()
Ну и что, мы опять лаптем щи хлебаем? Вот вам, пожалте! Интейк UHMW (высокомолекулярный полиэтилен):
http://www.rockproofboats.com/UHMW.html


Кто-нибудь уже юзал эти интейки?




BAMДата: 22.01.2015, 11:58 | Сообщение # 163
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134
AK-72,
Цитата AK-72 ()
Я-30 .лодка Солар 400МК

Вполне жизнеспособный комплект! Желаю Вам успешных походов!




BAMДата: 22.01.2015, 12:05 | Сообщение # 164
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134
Федул, Володя из Междуреченска пользуется таким интейком! Отзывы о нем самые положительные! Но есть одна маленькая проблема, интейки малой и средней серии не изготавливаются только Large!

Сообщение отредактировал BAM - Четверг, 22.01.2015, 16:12


AK-72Дата: 29.01.2015, 13:58 | Сообщение # 165
Алексей
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: 12
BAM,
Здравствуй Анатолий! прочитал про СА на улитке, все что смог найти в сети, получается что лопатки нужно гнуть на встречу выбрасываемой струе,а вот на сколько ни кто точно не скажет,типа нужен целый НИИ,ну или угадать :).пока заказал токарю несколько втулок на глушитель по твоим размерам,попробую изготовить несколько вариантов,погляжу что выйдет.и еще вопрос , обечайку из полиамида как крепил? штатно или из нутри в потай. не проварачивало её? что то там стенка жиденькая получается.
с Уважением Алексей.




ml197474Дата: 30.01.2015, 00:03 | Сообщение # 166
Максим
Группа: Проверенный
Сообщений: 552
Награды: 3
Репутация: 20
её на клей садят , регулируют зазор и больше не вытаскивают до износа . Иначе назад не вставить . капролон набухает 2 % от объёма .



AK-72Дата: 30.01.2015, 11:36 | Сообщение # 167
Алексей
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: 12
ml197474,
Здравствуй! познавательно, Спасибо.получается что,после расширения полиамида ,произойдет еще и подгонка зазора до самого минимума. а я думал в потай сделать в нутри отверствия под крепеж.какой клей лучше ? 88й или эпоксидка? она вроде с водой не дружит.
с Уважением Алексей.




BAMДата: 30.01.2015, 12:32 | Сообщение # 168
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134
Капролоновую обечайку устанавливал так же как и алюминиевую, но при установке еще немного герметика мазнул! Когда осенью решил поменять на алюминиевую, еле вытащил капролоновую!!! И в моем случае, не заметил я чтобы она разбухала! Комрады, вы осенью отпишитесь о своих экспериментах и результатах!



AK-72Дата: 30.01.2015, 12:50 | Сообщение # 169
Алексей
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: 12
Обязательно дам знать о своих результатах. шол по тихонечьку к водомету, ибо не и...у дочку милионера,чтоб в раз все купить, много чего читал,теоритически подготовлен. сечас практика wink собираю все ранее подготовленные заготовки в одно целое.и с нетерпением жду сезон жидкой воды.



ml197474Дата: 30.01.2015, 22:43 | Сообщение # 170
Максим
Группа: Проверенный
Сообщений: 552
Награды: 3
Репутация: 20
Цитата BAM ()
Когда осенью решил поменять на алюминиевую, еле вытащил капролоновую!!!

Анатолий , так ты же сам написал ...или ты думаешь это из за герметика . Uri вытащил и назад не смог засунуть , я почитал свойства капролоктана , он набухает 2% от объёма . Возможно не все марки ...но кто знает какой нам продают ....чурка и чурка , кремовая и ладно .




WayfaringДата: 13.08.2015, 20:41 | Сообщение # 171
Evgeny
Группа: Проверенный
Сообщений: 5048
Награды: 112
Репутация: 1822
Alllex, вот тут немного информации есть
http://www.bylkov.ru/forum/73-1780-28

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


MastakWДата: 23.08.2015, 18:06 | Сообщение # 172
Aleksey
Группа: Проверенные
Сообщений: 98
Награды: 2
Репутация: 39

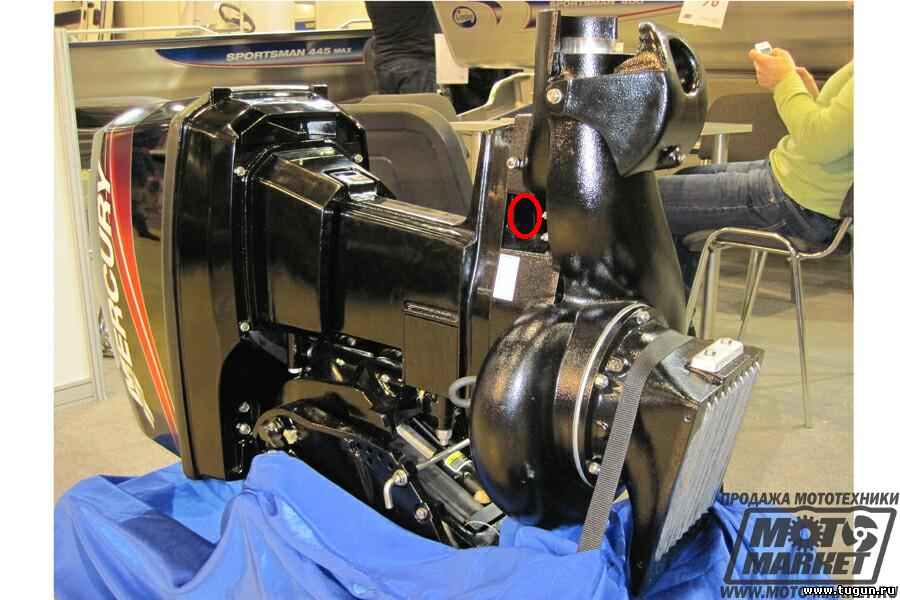

Форумчане, на водометной насадке к тохатсу М40, на пластине, имеется отверстие в выхлопную камеру мотора.
На фото обведено красным.
Понимаю, что это выхлоп для холостого хода.
Для снижения шумности хочу установить прокладку сверху крепежной пластины перекрывающую это отверстие.
Какие будут мнения ?
Прикрепления: 6351963.jpg (90.9 Kb)




WayfaringДата: 24.08.2015, 19:11 | Сообщение # 173
Evgeny
Группа: Проверенный
Сообщений: 5048
Награды: 112
Репутация: 1822
MastakW, вы по шуму вряд ли что то выиграете, учитывая что в улитке выхлоп в струю над водой,  а вот "задушив" выхлоп, можете потерять немного в мощности. ИМХО.
PS Я удлинив выхлопуху, чтобы не разбивало струю, получил самый громкий мотор на реке (ветродуи не в счет) smile зато свой тембр biggrin

http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15


СноуденДата: 25.08.2015, 09:56 | Сообщение # 174
Яндекс
Группа: Проверенные
Сообщений: 338
Награды: 5
Репутация: 41
Цитата Федул ()
Кто-нибудь уже юзал эти интейки?
Наберите в ютубе резиновый интейк и наслаждайтесь видео


Кто понял жизнь тот не спешит.
Бегающие за машинами собаки это души умерших гаишников....


bolotovpavelДата: 30.08.2015, 22:46 | Сообщение # 175
П...
Группа: Проверенный
Сообщений: 1368
Награды: 41
Репутация: 427
Смотрел с удовольствием! Хоть и не разбираюсь в улитках  :D. Больше со стац.водометами.



vicosДата: 08.09.2015, 00:32 | Сообщение # 176
Дима
Группа: Проверенные
Сообщений: 38
Награды: 1
Репутация: 41

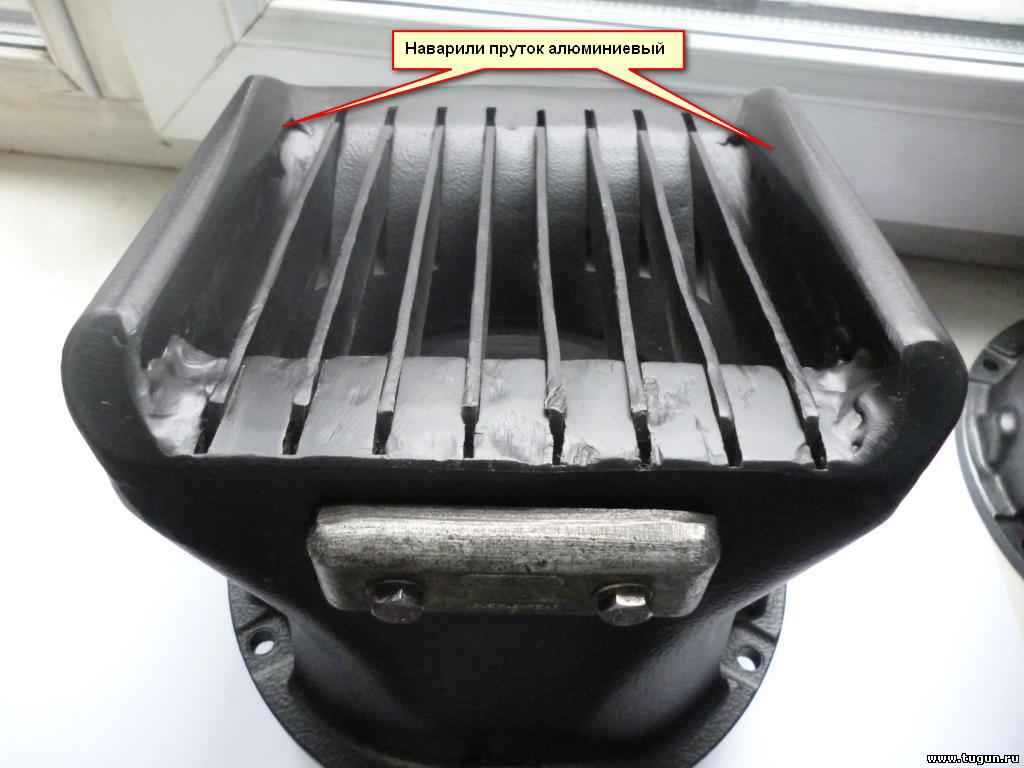

Кто-нибудь пробовал такой вариант усиления интейка?



Как думаете есть смысл в такой доработке? Станет ли интейк более живучим?
Прикрепления: 4934299.jpg (92.0 Kb)




avsДата: 08.09.2015, 08:56 | Сообщение # 177
Андрей
Группа: Проверенный
Сообщений: 2022
Награды: 30
Репутация: 399
Цитата vicos ()
Как думаете есть смысл в такой доработке? Станет ли интейк более живучим?
Реально живучее! Я сразу с новья обвариваю, усиливаю с четырех сторон пластинами!

Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.


vicosДата: 08.09.2015, 09:45 | Сообщение # 178
Дима
Группа: Проверенные
Сообщений: 38
Награды: 1
Репутация: 41
Цитата avs ()
усиливаю с четырех сторон пластинами!
можно подробнее, может фото есть.

прохватов с таким усиление больше не становится?




avsДата: 08.09.2015, 09:57 | Сообщение # 179
Андрей
Группа: Проверенный
Сообщений: 2022
Награды: 30
Репутация: 399
vicos, Прохватов больше не становится! А фото надо идти в гараж! Не знаю когда доберусь!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.


MastakWДата: 09.09.2015, 21:51 | Сообщение # 180
Aleksey
Группа: Проверенные
Сообщений: 98
Награды: 2
Репутация: 39
По аналогии с винтом нужно полировать внутреннюю поверхность улитки.
При работе винта скорость обтекающего его потока воды меньше чем скорость потока в улитке. Известно что полировкой винта и корпуса редуктора можно добиться повышения скорости лодки.
Можно зашлифовать поверхность и покрыть ее каким нибудь гладкостным покрытием, в результате получим дополнительный процент мощности на струе.

Какие будут мнения ?
