строительство аэроглисера
| |
| евген19 | Дата: 13.04.2015, 23:02 | Сообщение # 61
|
Автор темы
Группа: Проверенные
Сообщений: 422
|
Цитата Катран (  ) евген19, День добрый. Наткнулся на ветку. Может и я чем помогу. Солар 450 Двойной транец. Бронь ПВХ Сделано В РА. Силовая Субару ЕА71. Редукция 2. Винт 1800 Левого вращения . Кстати есть набор лопастей новые (Лугапро левого вращения). Раскрутка винта по паспорту макс 3500 об. Это важно. Попробую фото прикрепить.
|
| |
|
|
| Катран | Дата: 13.04.2015, 23:38 | Сообщение # 62
|
Группа: Проверенный
Сообщений: 394
|
Хаха ха  . Да не это мы снимали основные. А это добавочные. Кстати они очень хорошо помогали и умеют откидываться при наезде на препятствие. Фотки поищу.
|
| |
|
|
| Катран | Дата: 13.04.2015, 23:51 | Сообщение # 63
|
Группа: Проверенный
Сообщений: 394
|
А что именно надо увидеть.
|
| |
|
|
| Maksim_F | Дата: 14.04.2015, 00:28 | Сообщение # 64
|
Группа: Пользователи
Сообщений: 38
|
мозг L15A не шъется. он их на январи ставит. продал ему свой Л15
|
| |
|
|
| explorer | Дата: 14.04.2015, 02:16 | Сообщение # 65
|
Группа: Проверенные
Сообщений: 30
|
Если вам не смогли это сделать, то это не значит что родной мозг не шьется, у меня все прошито на родном мозге и втэк включается мозгом и двигатель не работает в аварийном режиме и топливная карта меняется! Просто те люди кто реально занят делом, некогда язык об клаву честь, и в инете они не сидят .....
|
| |
|
|
| евген19 | Дата: 14.04.2015, 20:12 | Сообщение # 66
|
Автор темы
Группа: Проверенные
Сообщений: 422
|

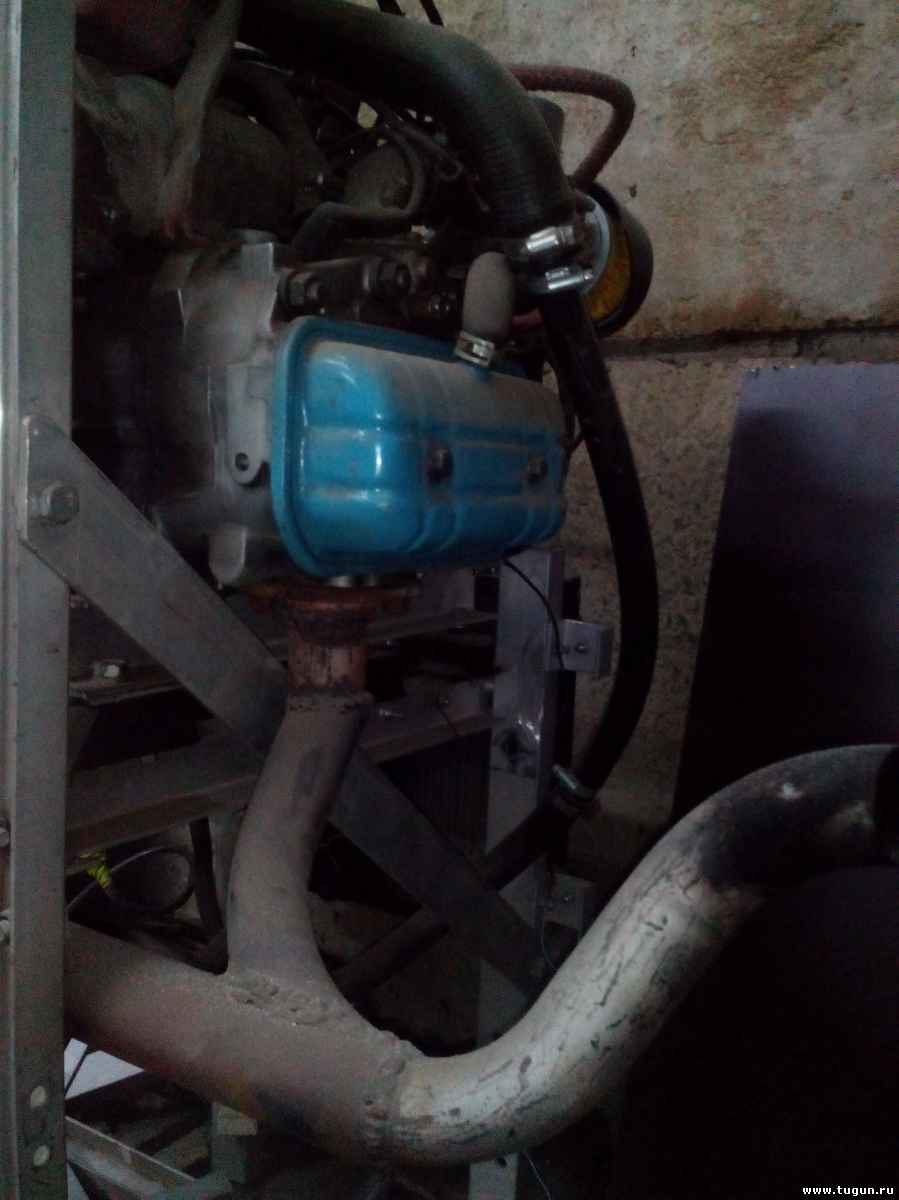

интересно крепление глушителя да и крепление двигателя . вообше надо смотреть все а делать по своему
|
| |
|
|
| Катран | Дата: 15.04.2015, 19:32 | Сообщение # 67
|
Группа: Проверенный
Сообщений: 394
|

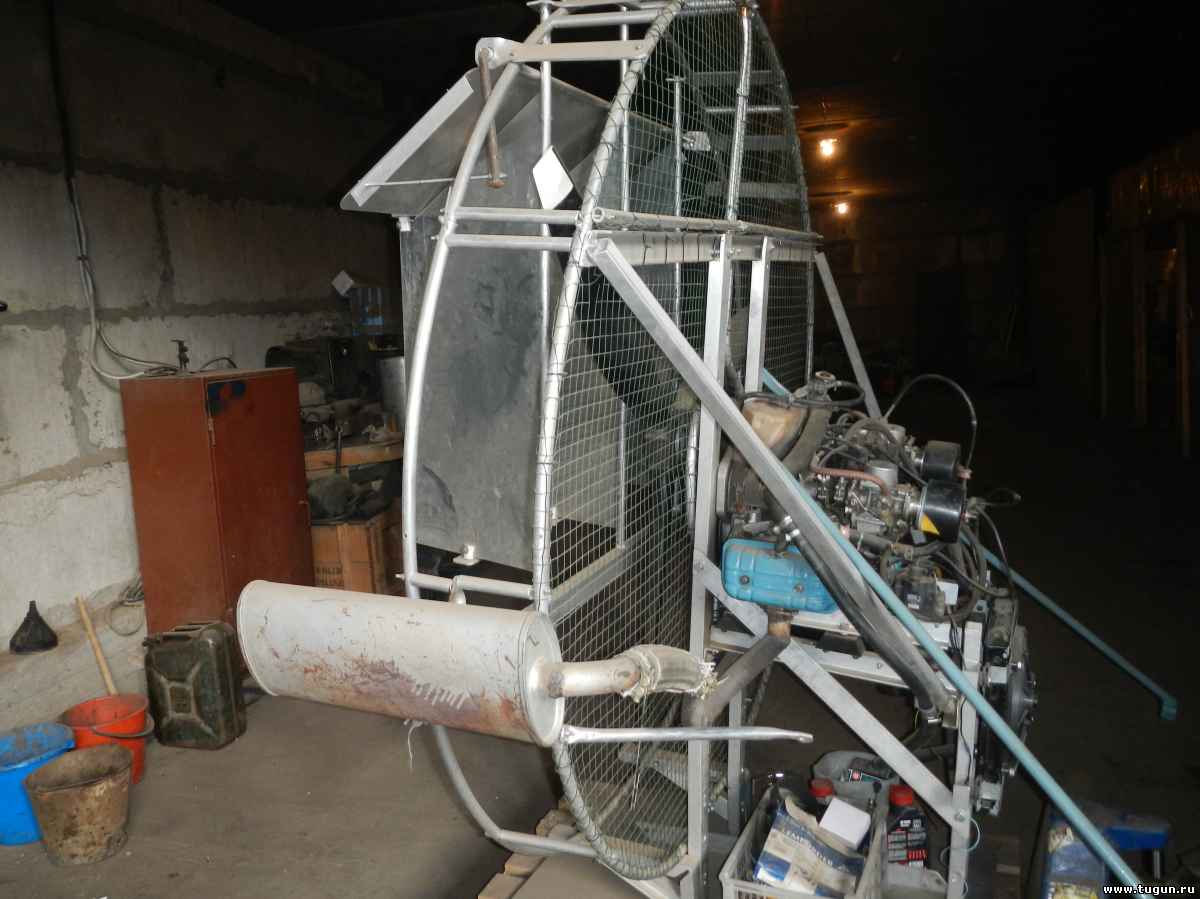

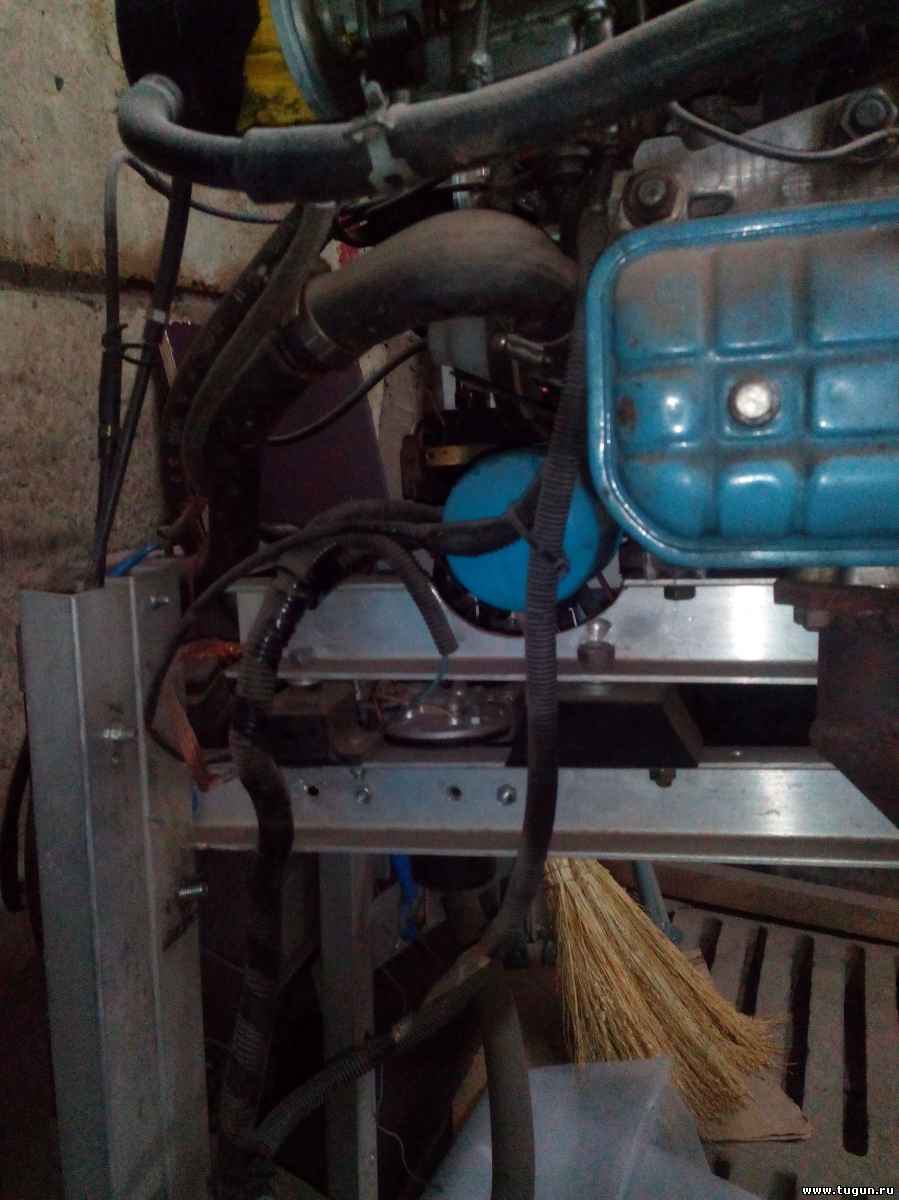

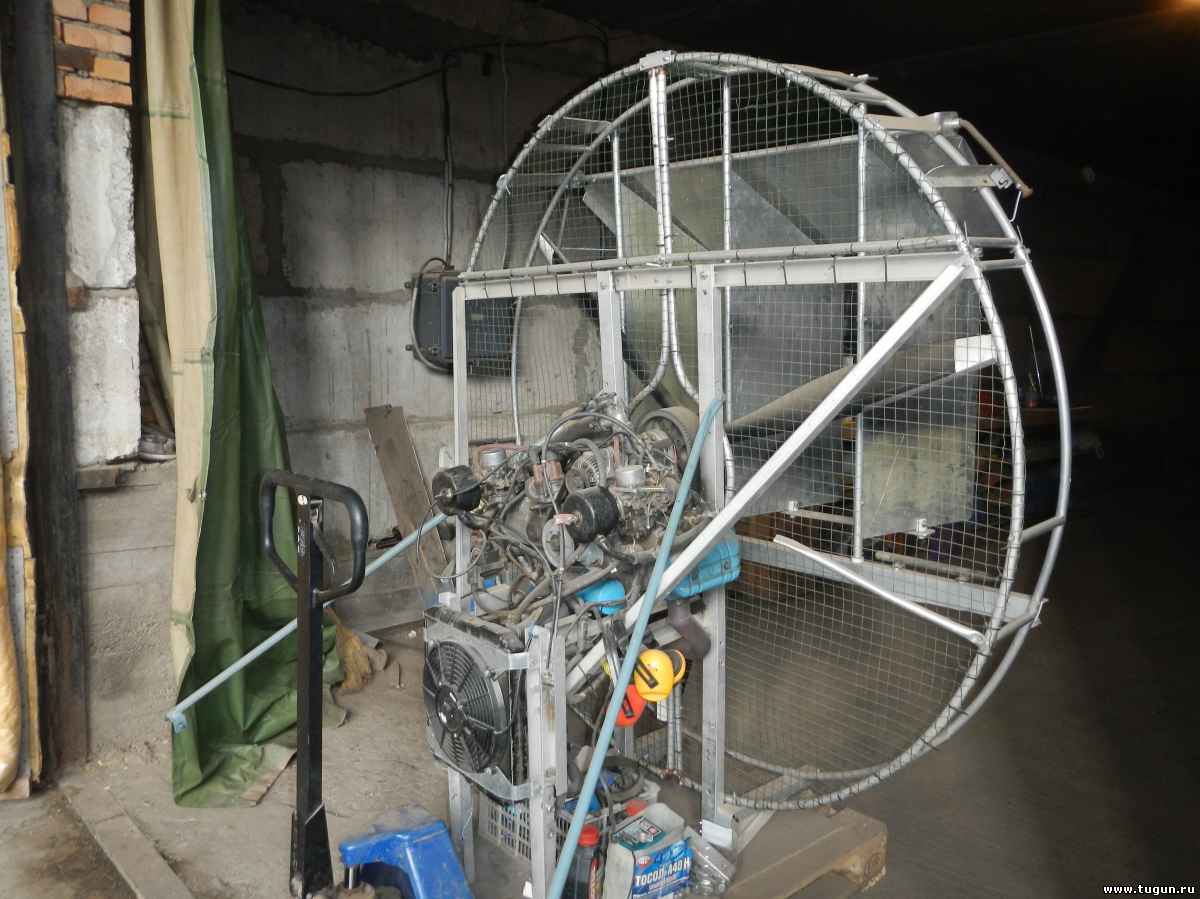

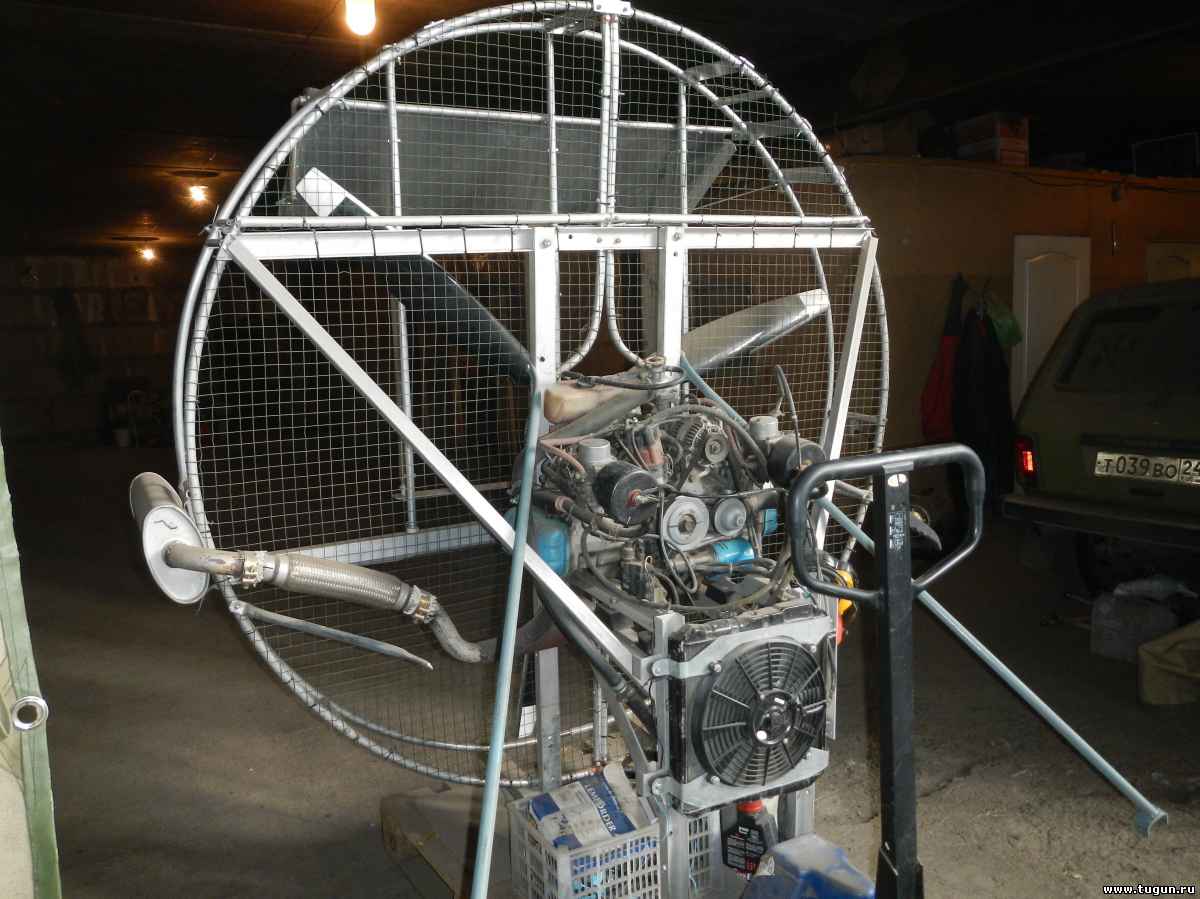

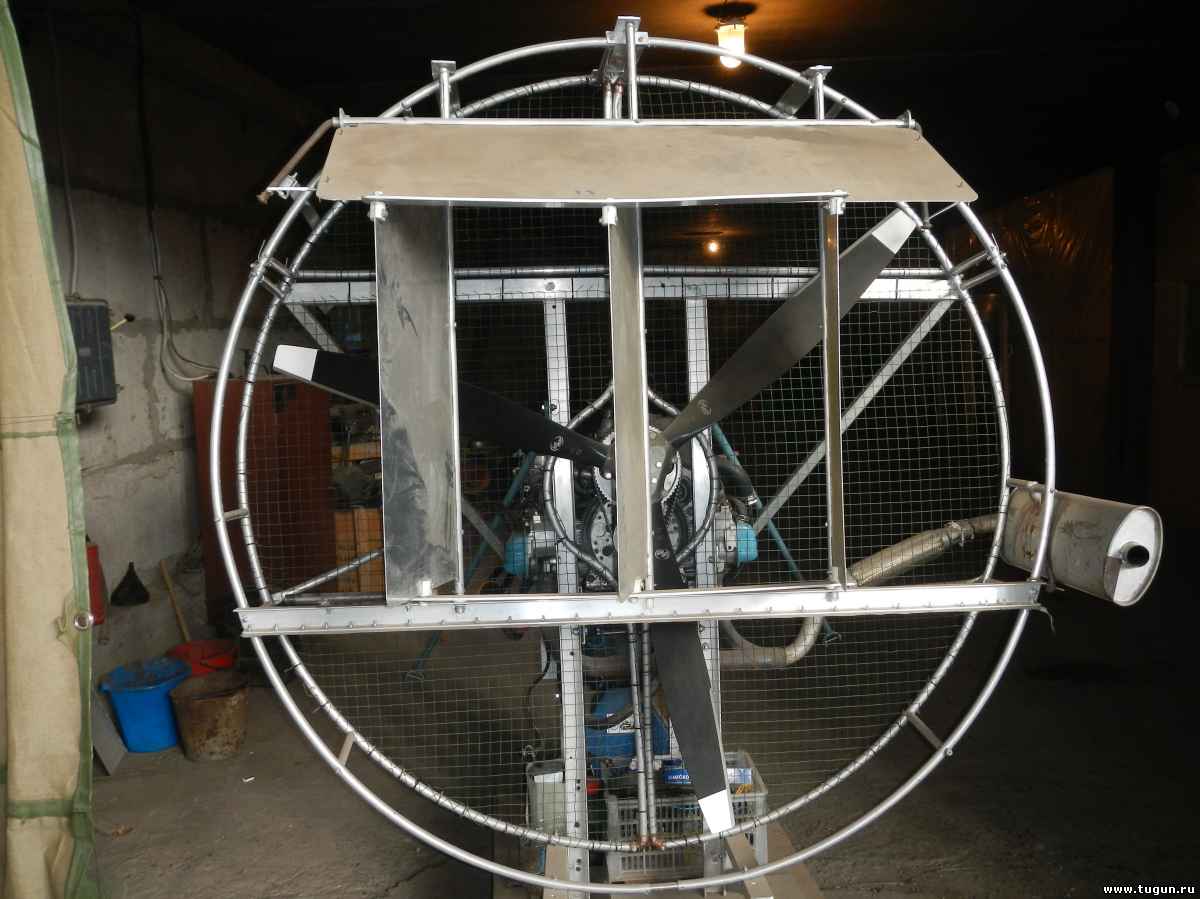

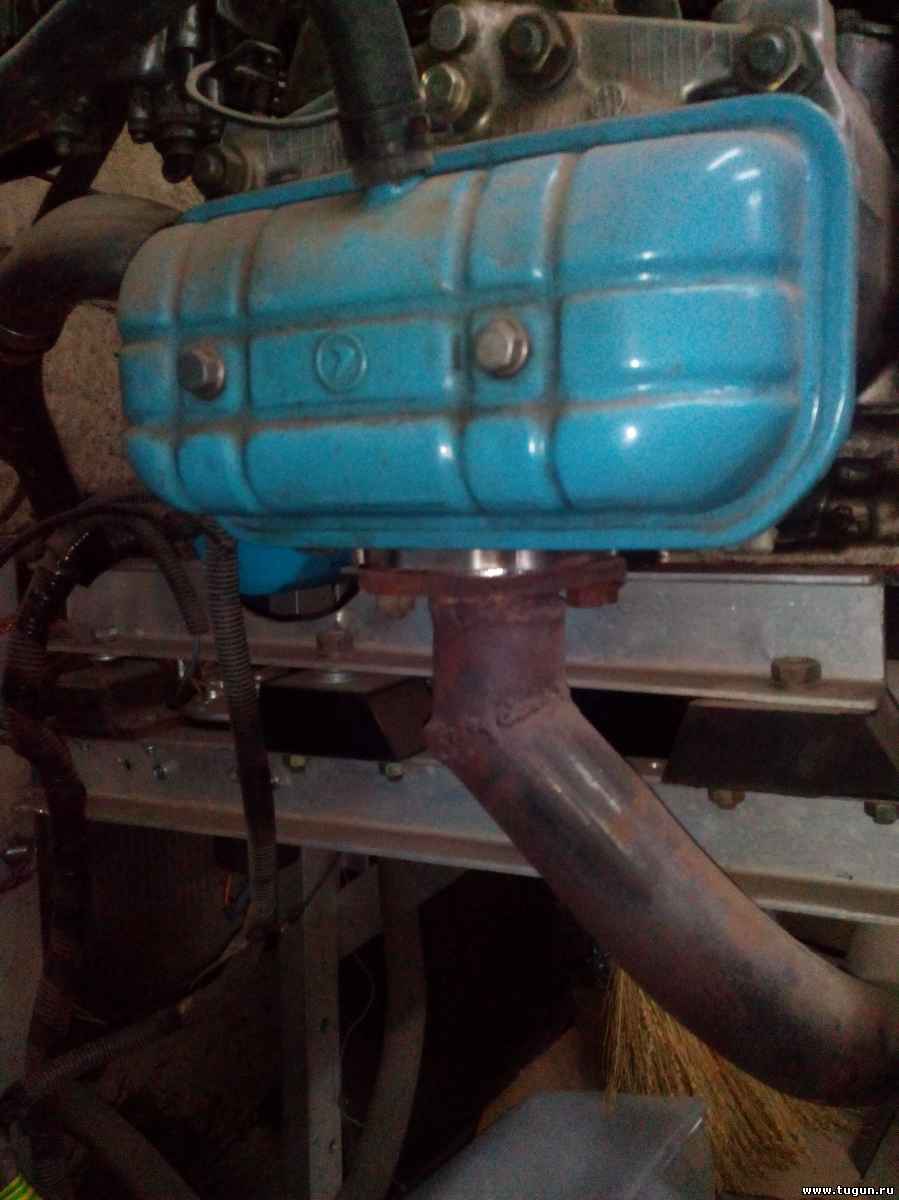

евген19, Сегодня заехал сделал фото того что осталось.
|
| |
|
|
| Катран | Дата: 15.04.2015, 19:42 | Сообщение # 68
|
Группа: Проверенный
Сообщений: 394
|

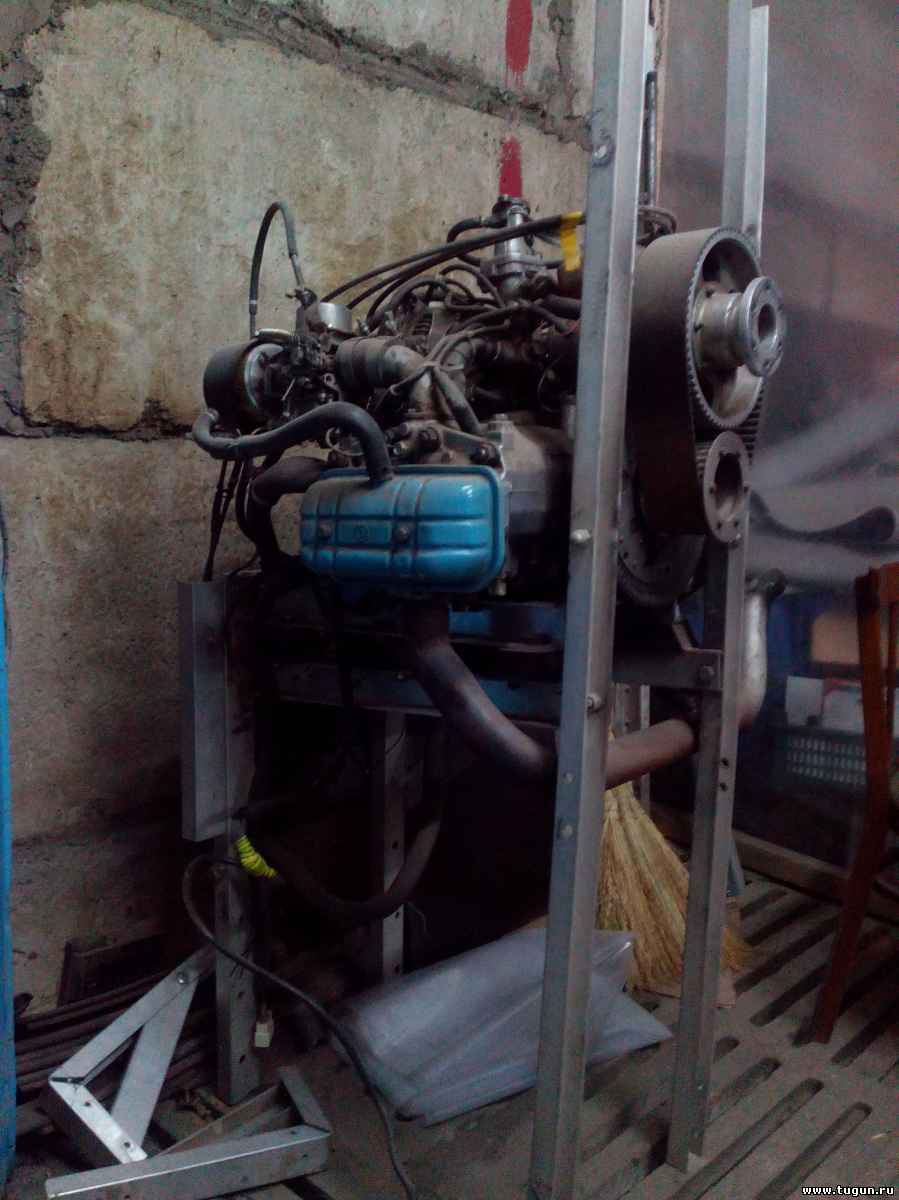

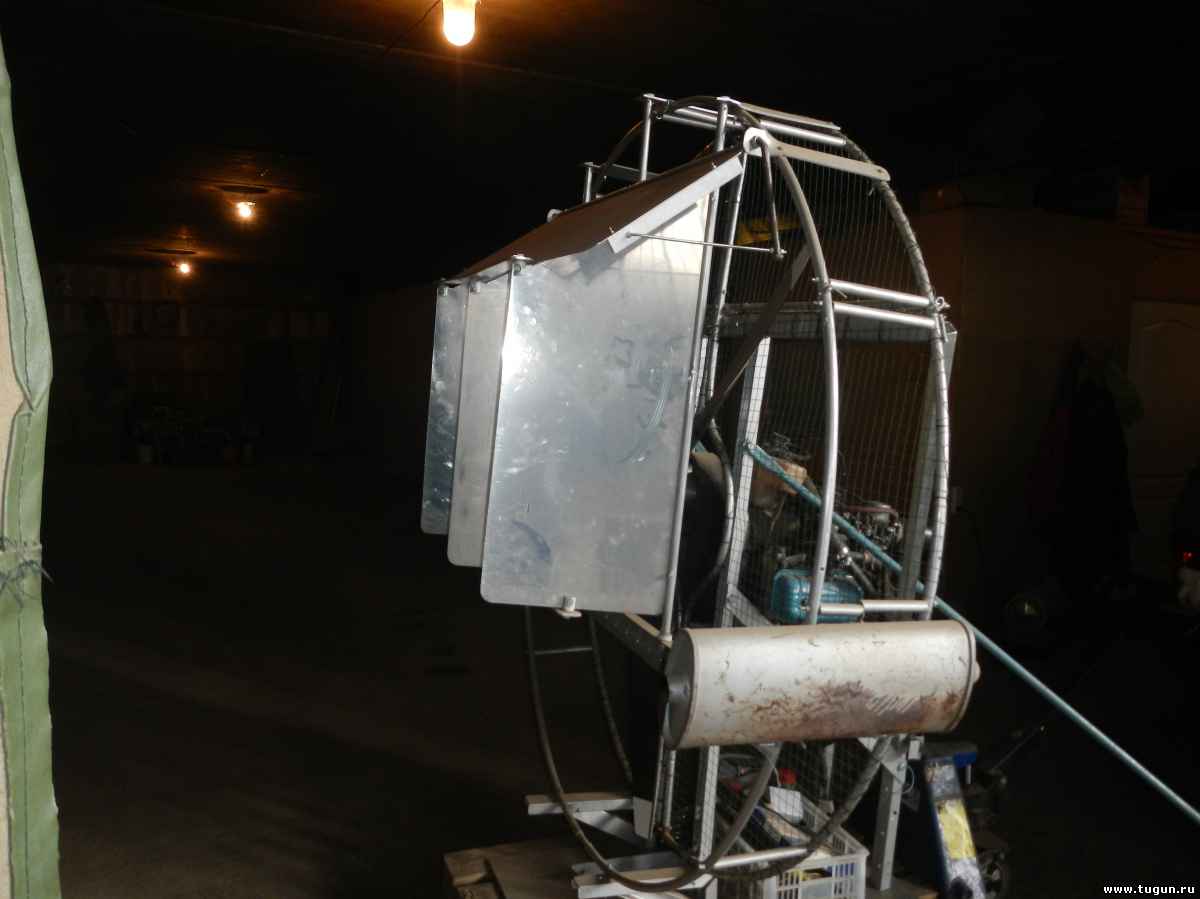

Ещё фото нашел. Это самое начало стройки. Извеняюсь за качество. Все строилось на коленках в подвале с напильником в руках при 0 температурах.
|
| |
|
|
| Катран | Дата: 15.04.2015, 19:45 | Сообщение # 69
|
Группа: Проверенный
Сообщений: 394
|
Извеняюсь с тел. Чет не прикрепилось
|
| |
|
|
| Катран | Дата: 15.04.2015, 20:07 | Сообщение # 70
|
Группа: Проверенный
Сообщений: 394
|
еще нашел.
|
| |
|
|
| евген19 | Дата: 15.04.2015, 21:17 | Сообщение # 71
|
Автор темы
Группа: Проверенные
Сообщений: 422
|
спасибо
|
| |
|
|
| explorer | Дата: 15.04.2015, 22:13 | Сообщение # 72
|
Группа: Проверенные
Сообщений: 30
|

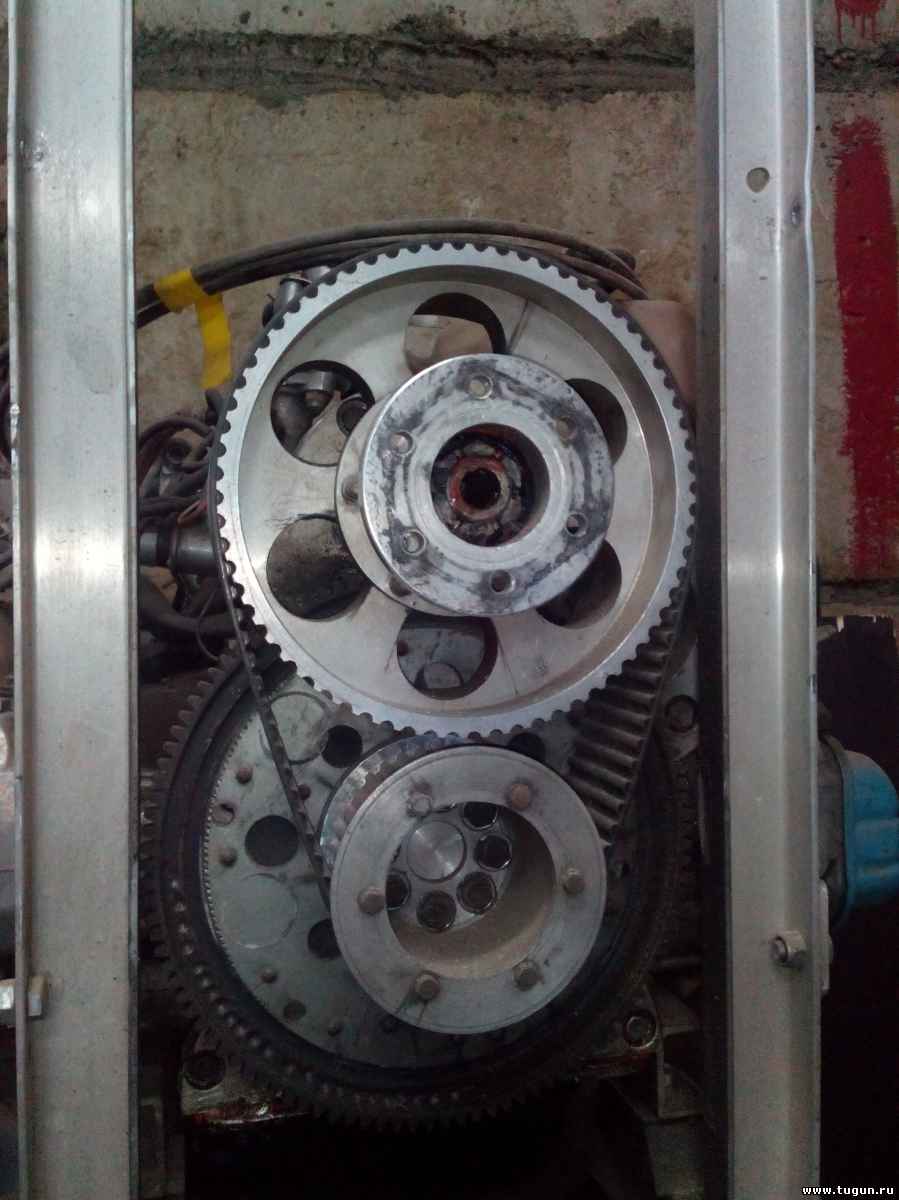

Катран, Вы шкивы сами точили или покупали? Нет ли у вас случайно чертежа профиля зуба? Ремень как я понял с профилем повергрип м8?
|
| |
|
|
| Катран | Дата: 15.04.2015, 22:19 | Сообщение # 73
|
Группа: Проверенный
Сообщений: 394
|
explorer, Мотор брали уже готовый. Конвертированный. Стоял на мото дельтоплане. Один ремень есть в запасе. Надо посмотреть что на нем написано.
|
| |
|
|
| explorer | Дата: 15.04.2015, 22:31 | Сообщение # 74
|
Группа: Проверенные
Сообщений: 30
|
ну это профиль либо htd либо powergrip шаг 8мм, мне сейчас нужно изготовить несколько дюралевых шкивов под один из этих профилей, но нормального чертежа профиля зуба найти нигде не могу. на дельтах у меня стоял и самопальный шестеренчатый редуктор и чернова, сейчас опять чернова, цена что у чернова что у кулаго 850 баксов, раньше это было 27000 рублев а теперь 50000 вот и решил теперь себе ременные редукторы делать сам....
|
| |
|
|
| Катран | Дата: 15.04.2015, 22:46 | Сообщение # 75
|
Группа: Проверенный
Сообщений: 394
|
explorer, чем помочь
|
| |
|
|
| Bass | Дата: 26.10.2015, 15:15 | Сообщение # 76
|
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1461
|
Приподниму темку. Зима впереди и есть желание осуществить давнюю мечту. Хочу поставить на своего Братана 380к аэродвигатель. Понимаю что нужно будет сделать плоское дно путем добавления скег и сплошной бронировке, но это второе.. Первое.. чтобы сильно не огрести грабель спрошу тут. Хочу поставить рмз 500 двигатель с редуктором. . Т.к. опыта нет отсюда вопросы: как поедет по воде и снегу? какой конструкции должна быть рама под данный двигатель? как потом все это зарегистрировать? (лодка расчитана до 30 л.с. а мотор рмз500 аж 50 л.с. получается)
Рыба может производить любые разрешенные способы с общим количеством крючков!
|
| |
|
|
| Maksim_F | Дата: 26.10.2015, 17:57 | Сообщение # 77
|
Группа: Пользователи
Сообщений: 38
|
Ставил я РМЗ-500 на ротана такого же только 420. потом на флагман 420.
чешуи правда не было. На ротане не скажу показатели. на флагмане... Скорость при 2-х чел, с бензом 150 л. с вещами 100 кг - 35 км/ч в среднем. расход при этом 18 л/час. Чтобы официально поставить на учет в ГИМС самоделку нужна проектная документация в которой будут все расчеты, чертежи, и тд. там чуть ли не дипломная работа. ГИМС ставят заключение на возможность эксплуатации (официально это бесплатно). и ставят на учет. до 100 л/с в красноярском крае 12 руб на 1 лс налог.
|
| |
|
|
| Bass | Дата: 26.10.2015, 19:15 | Сообщение # 78
|
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1461
|
Maksim_F, Спасибо что откликнулся! А раму под двиг из чего делал? амг, железо..
Рыба может производить любые разрешенные способы с общим количеством крючков!
|
| |
|
|
| Maksim_F | Дата: 26.10.2015, 21:11 | Сообщение # 79
|
Группа: Пользователи
Сообщений: 38
|
обычная профильная труба, чернуха. кольцо труба 15х15, Рама труба 50 на 25 вроде. местами уголок на 40. сама рама на болты к транцу, сверлил транец. а спереди приклеивал леерные шайбы и к ним на болты. ту лодку продал, сделал помощнее
http://www.youtube.com/watch?v=0rVYaIh1Fy8
Сообщение отредактировал Maksim_F - Понедельник, 26.10.2015, 21:11
|
| |
|
|
| timon | Дата: 26.10.2015, 22:10 | Сообщение # 80
|
Группа: Проверенный
Сообщений: 163
|
Доброго времени суток. Подскажите пожалуйста реальный адрес где можно заказать винт на аэроустановку.
|
| |
|
|
| OLT | Дата: 27.10.2015, 06:50 | Сообщение # 81
|
Группа: Проверенный
Сообщений: 1183
|
Цитата timon ( ) Доброго времени суток. Подскажите пожалуйста реальный адрес где можно заказать винт на аэроустановку.
|
| |
|
|
| Bass | Дата: 27.10.2015, 14:20 | Сообщение # 82
|
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1461
|
Прикинул тут примерно цену затрат: двигатель 70 т.р рмз 500. (можно за 50 найти бу хороший) редуктор не ротакс 15 - 18 т.р. рама на металл тыщ 5, сварка бесплатно)) , винт около 10 т.р (можно за 5 купить бу или самоделку)Пока получается около 100 т.р. Ограждение на винт...? если честно слабо представляю как сделать.. Ну плюсом фурнитура .. Думаю в 120 т.р уложусь силовую установку. (постараюсь сэкономить и уложиться в 100 т.р) Далее переделка лодки. ее планирую отдать в одну из мастерских города. Зимой дешевле будет и думаю уложиться в 20-30 т.р. Поравьте если что не учел.. А может предложите варианты экономичней. Буду очень благодарен!
Рыба может производить любые разрешенные способы с общим количеством крючков!
|
| |
|
|
| Maksim_F | Дата: 27.10.2015, 15:05 | Сообщение # 83
|
Группа: Пользователи
Сообщений: 38
|
ну примерно так.
можно прикинуть:
двигатель (с рыбинска) - 74000
доставка его ТК - 1500
коммутатор к нему - 5600
бензонасос - 950
тросик двойной корректора - 720
тросик двойной газа - 720
воздушные фильтра - 500
редуктор - 15000
винт с доставкой - 20000
Глушитель (резонатор) - 8500
шланги, тройники, коннекторы - 1000
Подушки двигателя - 1000
рулевой редуктор с рулем - 5000
+
бензобак (в зависимости от литража), рама, рули, рулевая консоль. вообщем по мелочи набегает...
|
| |
|
|
| Bass | Дата: 27.10.2015, 15:15 | Сообщение # 84
|
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1461
|
набегает... но это нормально! Главное понимать расходы, чтобы на пол пути не было сюрприза.. Максим, видел видео с похожей на твою лодку, где пилот рулил каким-то румпелем самодельным.. это не ты испытывал на начальном этапе? Спасибо!
Рыба может производить любые разрешенные способы с общим количеством крючков!
|
| |
|
|
| Maksim_F | Дата: 27.10.2015, 15:18 | Сообщение # 85
|
Группа: Пользователи
Сообщений: 38
|
не. я сразу рулевую консоль поставил от ротана
|
| |
|
|
| Bass | Дата: 27.10.2015, 15:24 | Сообщение # 86
|
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1461
|
В сборе силовую поискать штоле))) или парадвигатель приделать... много их продают бу.. хм.. есть над чем поразмыслить. Смотрю за 120-150 можно взять двигатель с винтом редуктором, но мощность маловата 30 л.с.. Хотя обратился в фирму строящую свп и аэрододки.. посчитали рмз 500 с всеми работами установкой итп 230 т.р. Если сам уложусь в 150 то есть смысл, а если вылезет под 200 то и смысла нет заморачиваться отдам профи и усе.
Рыба может производить любые разрешенные способы с общим количеством крючков!
|
| |
|
|
| Катран | Дата: 27.10.2015, 18:55 | Сообщение # 87
|
Группа: Проверенный
Сообщений: 394
|
Bass,
Из ротана лучше СВП сделать. И дешевле и поедет.
|
| |
|
|
| Танков | Дата: 27.10.2015, 21:52 | Сообщение # 88
|
Группа: Пользователи
Сообщений: 68
|
Винты ,для РМЗ -500 ,делаю .
Моноблочные ,в стеклопластике ,с оковкой нержавейкой передней кромки ( это надо именно аэроустановке для лодок и аэросаней ,СВП )
Для поликлинреруктора ( ред 1:28-3,0) ,есть винт в наличии ,готовый ,левый 1,75 м . цена 10 000 руб .
Редуктор Письмана ,Красноярск 17 000 было ,но без эл. стартера .
Я в прошлом году делал за 18 000 ,(если с электростартером + 6 000 руб )
А еще плюсом ,трос управления рулями 5 000 руб .
Уточняю : редуктор 4700 + руль 1800 .............
А вообще ,если за 230 берутс люди сделать ( и они это умеют ) -НАДО БРАТЬ .
Если конечно стоит конкретная цель -поехать , а вот если цель -ПРОЦЕСС изготовления - тогда вперед .
Так как сам потратиш денег больше + времени уйму + надежность будет всего этого под боооольшим вопросом .
А это не самолет конечно ,но пропеллер за спиной "Танец с саблями " тот еще ..........любая оплошность в конструкции черевата недетскими последствиями .
Сообщение отредактировал Танков - Вторник, 27.10.2015, 21:58
|
| |
|
|
| Bass | Дата: 27.10.2015, 22:59 | Сообщение # 89
|
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1461
|
Танков, идущий осилит дорогу! Спасибо за предостережение! Понимаешь, тут все вместе.. Я инженер и душа просит дать рукам интересное занятие, но в последнее время стал продаваном и снабженцем в одном лице и мое изучение рынка подвело меня к мысли что я смогу обойтись суммой меньше чем 230 т.р. Т.к. получается 230+пересыл+лодка(она хоть и есть в наличии у меня, но стоит денег) + доп расходы... можно купить лодку новую готовую с аэроустановкой чуть доплатив... Если вдруг у кого есть чем поделиться (имею в виду знания или там может чертеж рамы итп..) прошу отправить в л.с. дальше меня не уйдет-обещаю! хотя на это нет расчета, но на то и форум чтобы спрашивать.. А за предложение винта за 10 т.р. спасибо  думаю, закажу у тебя его..
Рыба может производить любые разрешенные способы с общим количеством крючков!
|
| |
|
|
| Танков | Дата: 28.10.2015, 00:41 | Сообщение # 90
|
Группа: Пользователи
Сообщений: 68
|
Ну тогда ,приглашаю вот сюда :http://forum.katera.ru/index.php?/forum/137-svp-aeroglissery-i-ekranoplany/
Тут как раз такие инженеры , рукодельники и "продаваны " в одном лице
|
| |
|
|
|
|
