помогите подключить эл. двигатель.
апачаДата: 07.04.2017, 16:27 | Сообщение # 31
Юрий
Автор темы
Группа: Проверенные
Сообщений: 3783
Награды: 49
Репутация: 688
HOROIIIUU, не находил. нашел пульт управления. на вентилятор 2 средних переключателя. справа 2 белых провода-сеть.
простота есть необходимое условие прекрасного. Т.Л.Н.


ХристофорычДата: 07.04.2017, 16:30 | Сообщение # 32
Сергей
Группа: Проверенные
Сообщений: 4787
Награды: 126
Репутация: 1967
Цитата HOROIIIUU ()
По схеме паралельно обмоткам должен включаться конденсатор. Там на листе, если остановить видео,​ написано какой емкости конденсатора С1 нужен.
не нужен вообще. Он для лампы походу

Я всегда с собой беру... фотокамеру
+7 960 752 13 72


апачаДата: 07.04.2017, 16:31 | Сообщение # 33
Юрий
Автор темы
Группа: Проверенные
Сообщений: 3783
Награды: 49
Репутация: 688
Цитата Христофорыч ()
Он для лампы походу
там вроде люм ламппы плюсом к обычным.

простота есть необходимое условие прекрасного. Т.Л.Н.


HOROIIIUUДата: 07.04.2017, 16:34 | Сообщение # 34
Константин Хорольский
Группа: Проверенные
Сообщений: 230
Награды: 3
Репутация: 121
Это же фазосдвигающий конденсатор. Не совсем понимаю правда зачем там дроссель, может для разрядки конденсатора? А может для снижения пускового тока?



HOROIIIUUДата: 07.04.2017, 16:37 | Сообщение # 35
Константин Хорольский
Группа: Проверенные
Сообщений: 230
Награды: 3
Репутация: 121
Там подсветка установлена? Если так,то тогда Христофорыч прав, конденсатор и дроссель для лампы.



ХристофорычДата: 07.04.2017, 16:41 | Сообщение # 36
Сергей
Группа: Проверенные
Сообщений: 4787
Награды: 126
Репутация: 1967

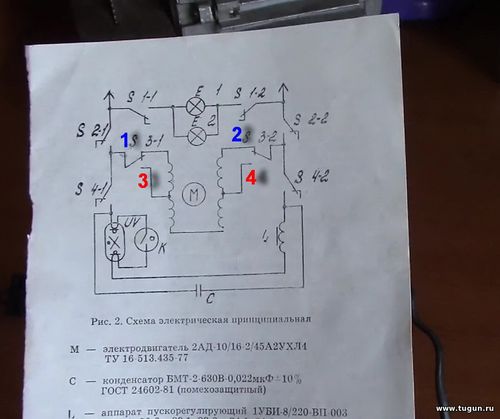

Юра, для одной скорости нужно подключить к 1-2, для другой к 3-4. Моя нумерация скорей всего не соответствует нумерации на двигателе. Так что только вызванивать тестером. В положении 1-2 (по моим отметкам) сопротивление обмоток должно быть самым большим. Остальные искать надо
Прикрепления: 2282545.jpg(63.7 Kb)

Я всегда с собой беру... фотокамеру
+7 960 752 13 72
Сообщение отредактировал Христофорыч - Пятница, 07.04.2017, 16:41


ХристофорычДата: 07.04.2017, 17:00 | Сообщение # 37
Сергей
Группа: Проверенные
Сообщений: 4787
Награды: 126
Репутация: 1967
Я по твоим измерениям недопонял
Значитца путь такой:
1. Находишь два конца с самым большим сопротивлением. Пометь их, чтоб не забыть. Или запомни
2. Теперь оставляешь один подкл к тестеру и ищешь конец с самым меньшим сопротивлением. Опять пометь или запомни. Лучше зарисуй
3. Дальше остаётся только один непомеченый. Вот он и предыдущий - вторая скорость.
А с самым большим - первая скорость

Я всегда с собой беру... фотокамеру
+7 960 752 13 72


апачаДата: 07.04.2017, 17:02 | Сообщение # 38
Юрий
Автор темы
Группа: Проверенные
Сообщений: 3783
Награды: 49
Репутация: 688
Цитата Христофорыч ()
для другой к 3-4
пробовал на первой странице smile .дымище пошел.

простота есть необходимое условие прекрасного. Т.Л.Н.


апачаДата: 07.04.2017, 17:03 | Сообщение # 39
Юрий
Автор темы
Группа: Проверенные
Сообщений: 3783
Награды: 49
Репутация: 688
Христофорыч,  после дыма, наверно не стоит заморачиваться?
простота есть необходимое условие прекрасного. Т.Л.Н.


HOROIIIUUДата: 07.04.2017, 17:05 | Сообщение # 40
Константин Хорольский
Группа: Проверенные
Сообщений: 230
Награды: 3
Репутация: 121
Христофорыч предлагает по своей маркировке, по твоей, апача, это 2-4



ХристофорычДата: 07.04.2017, 17:16 | Сообщение # 41
Сергей
Группа: Проверенные
Сообщений: 4787
Награды: 126
Репутация: 1967
Цитата апача ()
пробовал на первой странице  .дымище пошел.
читал. Только внимательно: я отметил не так как на двигателе. Просто по рисунку. Вообще - заскочи с этой схемкой в любую мастерскую по ремонту. Наверняка не откажут прозвонить. Минутное дело.

Я всегда с собой беру... фотокамеру
+7 960 752 13 72


ХристофорычДата: 07.04.2017, 17:17 | Сообщение # 42
Сергей
Группа: Проверенные
Сообщений: 4787
Награды: 126
Репутация: 1967
Цитата HOROIIIUU ()
это 2-4
не факт  smile
Юра, у тя скайп есть?

Я всегда с собой беру... фотокамеру
+7 960 752 13 72


апачаДата: 07.04.2017, 18:04 | Сообщение # 43
Юрий
Автор темы
Группа: Проверенные
Сообщений: 3783
Награды: 49
Репутация: 688
Цитата Христофорыч ()
скайп есть?
есть, только без звука smile . первый и последний раз подключал. со Славой Ростовцевым(Ц,Н), поговорить хотел, ну хоть увидели друг друга smile .
Цитата Христофорыч ()
Значитца путь такой:
примерно понял. тему в закладки положу. на днях попытаюсь. день тяжелый был.сходил сейчас за алк. не хочу углубляться сейчас. наскоками к двиглу доподскакивал, 3-4 случайно подключил sad .

простота есть необходимое условие прекрасного. Т.Л.Н.


ХристофорычДата: 07.04.2017, 18:09 | Сообщение # 44
Сергей
Группа: Проверенные
Сообщений: 4787
Награды: 126
Репутация: 1967
Цитата апача ()
день тяжелый был.сходил сейчас за алк. не хочу углубляться сейчас. наскоками к двиглу доподскакивал, 3-4 случайно подключил  .
Лан, в личку стукнешь ежлиф чо. Отдыхай  wink

Я всегда с собой беру... фотокамеру
+7 960 752 13 72


апачаДата: 07.04.2017, 19:34 | Сообщение # 45
Юрий
Автор темы
Группа: Проверенные
Сообщений: 3783
Награды: 49
Репутация: 688
Сергей,спсб. ребята,мысли приветствую, на днях осмыслю.
