Как модернизировать компрессорную установку? Нужен совет.
| |
| Slav | Дата: 20.08.2012, 11:17 | Сообщение # 1
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
Приобрели компрессорную установку, производства республики Беларусь, для своего гаража и почти сразу подвела электрика, стали залипать контакты на пусковом реле(БР). Как и что можно изменить и улучшить в электросхеме, чтобы не подводила в процессе эксплуатации.
Toyota Sprinter Carib 1993
Сообщение отредактировал Slav - Понедельник, 20.08.2012, 13:06
|
| |
|
|
| Кинг | Дата: 20.08.2012, 11:25 | Сообщение # 2
|
Группа: Модератор
Сообщений: 48535
|
что значит " залипать контакты" если просто тепловое реле не работает так и заменить его на нормальное.
Ловись рыбка большая и фарватерная.
|
| |
|
|
| Slav | Дата: 20.08.2012, 11:32 | Сообщение # 3
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
кинг, дело в том, что она вроде бы и щёлкает, но ей надо помогать, чтобы запустился двигатель, а когда поможешь, то она сама не отключается.
Toyota Sprinter Carib 1993
|
| |
|
|
| Кинг | Дата: 20.08.2012, 11:38 | Сообщение # 4
|
Группа: Модератор
Сообщений: 48535
|
не отключается когда перегрев? и зачем помогать то? оно должно быть всегда включено. меняй его да и все
Ловись рыбка большая и фарватерная.
|
| |
|
|
| kizir7 | Дата: 20.08.2012, 11:59 | Сообщение # 5
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17145
|

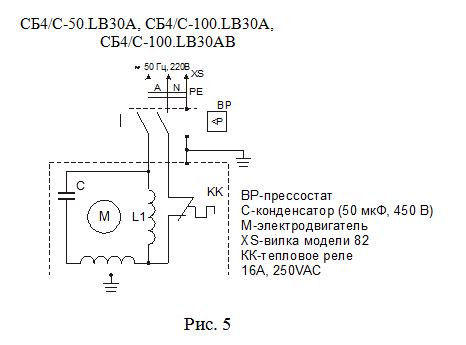

Slav, Скорее всего всё просто как день! Пусковое реле которое ты называешь Тепловым при работе должно находиться строго в вертикальном положении. Там на корпусе даже стрелка нарисована. Но странная схема. Она без пускового реле. В приведёной схеме только тепловое реле в схеме с конденсаторным эл.двигателем. Тут нечему залипать!
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
Сообщение отредактировал kizir7 - Понедельник, 20.08.2012, 12:01
|
| |
|
|
| Slav | Дата: 20.08.2012, 12:23 | Сообщение # 6
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
Quote (кинг) не отключается когда перегрев?
Оно там вроде пускового, возбудил и отключился.
Quote (kizir7) Пусковое реле которое ты называешь Тепловым при работе должно находиться строго в вертикальном положении. Там на корпусе даже стрелка нарисована.
Это не я называю, там так написано, а компрессор стоит на колёсиках и монтаж на нём весь заводской.
Обратились в гарантийку, там сказали, что не гарантийный случай, типа это расходник.
Раньше трёхфазники на стареньких стиралках запускались кнопкой пускателем, вот там было всё просто, а сейчас понавыдумывали.
Модель: СБ4/С-100.LB30A IP 20
Рабочее напряжение/Частота/Ток/Мощность двигателя: 220В/ 50Гц / 15А / 2,2кВт
Рабочее давление, max 1,0 МПа
Производительность 420 л/мин
Toyota Sprinter Carib 1993
|
| |
|
|
| kizir7 | Дата: 20.08.2012, 13:01 | Сообщение # 7
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17145
|
Quote (Slav) Раньше трёхфазники на стареньких стиралках запускались кнопкой пускателем, вот там было всё просто, а сейчас понавыдумывали.
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| Slav | Дата: 20.08.2012, 13:13 | Сообщение # 8
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
kizir7, прошу прощения, ввёл в заблуждение, всё исправил. Да всё дело в пускаче, но он там по стрелочке установлен.
Там ещё вот что, нет электричества, и пользуемся 5кВт-ным генератором, может из-за этого весь геммор?
Toyota Sprinter Carib 1993
|
| |
|
|
| sedoi | Дата: 20.08.2012, 15:46 | Сообщение # 9
|
Группа: Читатель
Сообщений: 6737
|
Slav, Так бы сразу-же и сказал!  Включишь в нормальную сеть и будет тебе счастье!
|
| |
|
|
| Slav | Дата: 20.08.2012, 16:09 | Сообщение # 10
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
Quote (sedoi) Включишь в нормальную сеть и будет тебе счастье!
А сейчас-то что делать? Мне он сейчас важен.
Toyota Sprinter Carib 1993
|
| |
|
|
| serriaz | Дата: 20.08.2012, 16:58 | Сообщение # 11
|
Группа: Проверенный
Сообщений: 1162
|
Slav, Пусковой ток намного выше рабочего. 5 квт генератор скорее всего маловат. Еще не забывай что по мере нарастания давления нагрузка на генератор будет расти. Очень возможен перегрев.
serriaz
|
| |
|
|
| Slav | Дата: 20.08.2012, 17:09 | Сообщение # 12
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
serriaz, а выход какой реальный?
Toyota Sprinter Carib 1993
|
| |
|
|
| serriaz | Дата: 20.08.2012, 17:21 | Сообщение # 13
|
Группа: Проверенный
Сообщений: 1162
|
Slav, Как вариант, попробуй при запуске добавить оборотов генератору.
serriaz
|
| |
|
|
| Slav | Дата: 20.08.2012, 17:24 | Сообщение # 14
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
Quote (serriaz) попробуй при запуске добавить оборотов генератору.
Как это сделать?
Toyota Sprinter Carib 1993
|
| |
|
|
| serriaz | Дата: 20.08.2012, 17:28 | Сообщение # 15
|
Группа: Проверенный
Сообщений: 1162
|
Ну если генератор бензиновый , то должна быть заслонка регулировки газа
serriaz
|
| |
|
|
| Slav | Дата: 20.08.2012, 21:29 | Сообщение # 16
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
Quote (serriaz) должна быть заслонка регулировки газа
Какая в опу заслонка на китайцах, там типа подсос для заводки на холодную, его откроешь и мотор глохнит.
Toyota Sprinter Carib 1993
Сообщение отредактировал Slav - Понедельник, 20.08.2012, 21:30
|
| |
|
|
| sedoi | Дата: 21.08.2012, 09:35 | Сообщение # 17
|
Группа: Читатель
Сообщений: 6737
|
Slav, Посмотри там есть тяга которая при увеличении нагрузки прибавляет обороты! Попробуй с ней поэксперементировать!
|
| |
|
|
| kizir7 | Дата: 21.08.2012, 12:04 | Сообщение # 18
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17145
|
Quote (Slav) а когда поможешь, то она сама не отключается.
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| Slav | Дата: 21.08.2012, 12:07 | Сообщение # 19
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
Quote (sedoi) Попробуй с ней поэксперементировать!
sedoi, надо глянуть, а вообще, пусковой ток на 2,2 кВт сколько? наверняка больше мощность надо чем 5кВт генератор, я не знаю сколько он ампер выдаёт, но не глохнет и не вырубает его защита, значит пикового перегруза нет, у меня дома 2,5кВт генератор, так ему если больше нагрузку дашь, то защита его просто глушит.
По поводу компрессора, мне ещё посоветовали двигатель временно заменить на менее мощный.
Toyota Sprinter Carib 1993
|
| |
|
|
| Slav | Дата: 21.08.2012, 12:12 | Сообщение # 20
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
kizir7, дак там же автоматика, т.е. он включается сам и выключается в зависимости от давления, как с этим быть? Он ведь не просто так качает, а станки к нему привязаны. Но как временная схема может и выход пока к проводам не привяжемся, сейчас разрешение на подписи, провались вся эта долбаная бюрократия.
Toyota Sprinter Carib 1993
|
| |
|
|
| kizir7 | Дата: 21.08.2012, 12:56 | Сообщение # 21
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17145
|
Quote (Slav) дак там же автоматика,
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| Slav | Дата: 21.08.2012, 14:14 | Сообщение # 22
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|

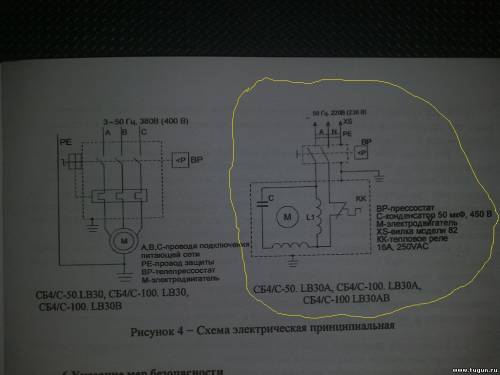

kizir7, генератор 220в не 3-х фазный, у меня на производстве такие и стояли компрессора с клапанами, японский и индийский, как в начале смены запустил, так и крутит до конца смены, только клапан псыкает. А здесь геммор с этой грёбаной автоматикой, она движок включает и выключает, типа экономит, а пусковой ток всю экономию съедает. Схема из паспорта, а где другую взять , сейчас погуглю, может найду что.
Toyota Sprinter Carib 1993
|
| |
|
|
| Slav | Дата: 21.08.2012, 14:31 | Сообщение # 23
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
kizir7, помоему тоже самое
Toyota Sprinter Carib 1993
|
| |
|
|
| serriaz | Дата: 21.08.2012, 15:50 | Сообщение # 24
|
Группа: Проверенный
Сообщений: 1162
|
Попробуй найти сбросник по резбе как и пресостат. Замени , отрегулируй и вперед. Останется вопрос с первым запуском.
serriaz
|
| |
|
|
| Slav | Дата: 21.08.2012, 16:38 | Сообщение # 25
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
serriaz, с этим компрессором не получится, а если и начать переделку , то геммора гора, там и обводная система, и клапана, с авто сбросом, с принудительным стравливанием давления и т.д, и т.п. Мы и купили этот компрессор т.к. эта модель одна из самых надёжных и долговечных, а вот из-за напруги что-то не получается спокойно работать.
Toyota Sprinter Carib 1993
|
| |
|
|
| kizir7 | Дата: 21.08.2012, 17:02 | Сообщение # 26
|
САМОДЕЛКИН
Группа: Проверенный
Сообщений: 17145
|
Quote (Slav) помоему тоже самое
Трофеи: Таймень-83 ---10 кГ. Щука-76--- 9,6 кГ. Карась-09 ---2,6кГ. Заяц-русак-68 --- 25 шт из под ружья за зиму. Утка кряква -81---76 шт. за осень.
|
| |
|
|
| Slav | Дата: 21.08.2012, 17:09 | Сообщение # 27
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
kizir7, там вероятно всё дело в ВР, т.к. и от домашней розетки та же фигня, контакты то пригорали, то не замыкались. В мастерской сказали, что мы не первые, вот ждём когда их эти прессостаты завезут в город.
Toyota Sprinter Carib 1993
|
| |
|
|
| serriaz | Дата: 21.08.2012, 17:14 | Сообщение # 28
|
Группа: Проверенный
Сообщений: 1162
|
По мере нарастания давления - растёт потребляемая мощность, а от туда и нагрев. Если поймать давление до перегрева , то будет работат. Простым сбросником это сделать не проблема. Вопрос хватит ли давления воздуха для технимческого оборудования.
serriaz
|
| |
|
|
| Slav | Дата: 21.08.2012, 17:21 | Сообщение # 29
|
Автор темы
Группа: Всегда с нами
Сообщений: 4768
|
serriaz, да там надо 4 очка как минимум.
Toyota Sprinter Carib 1993
|
| |
|
|
| rim65 | Дата: 21.08.2012, 17:36 | Сообщение # 30
|
Группа: Проверенный
Сообщений: 5325
|
Slav, Прессостат-это реле давления,действует как кнопка.Видов их много у некоторых есть еще и шкала дифференциала.Да тут смотреть нужно.А так все очень просто.
|
| |
|
|
|
|
