Тиски для вязания мух. Самодельные и "заводские"
vankaДата: 18.10.2013, 09:52 | Сообщение # 1
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223

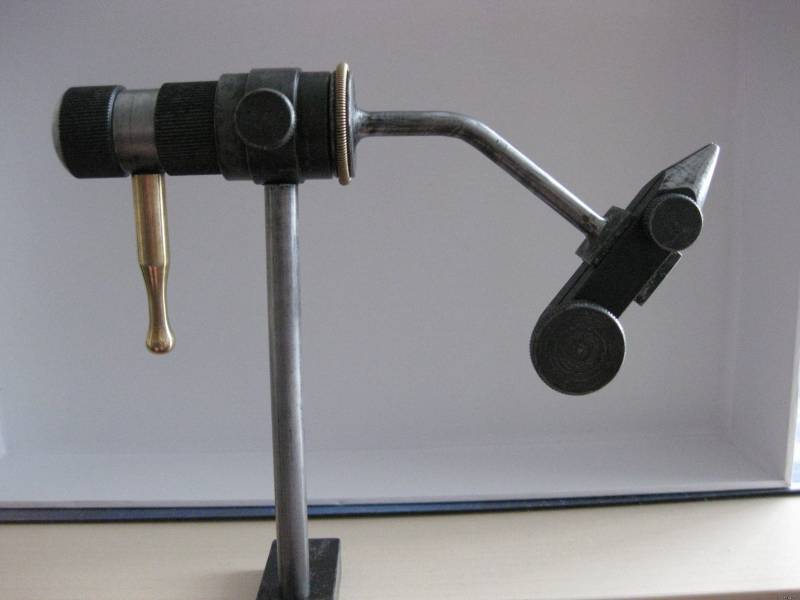

В этой теме собираем информацию о станках для вязки мух самодельного и промышленного производства, а также их усовершенствованиях.
не могу понять , как ловить рыбу ?


vankaДата: 18.10.2013, 09:57 | Сообщение # 2
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223

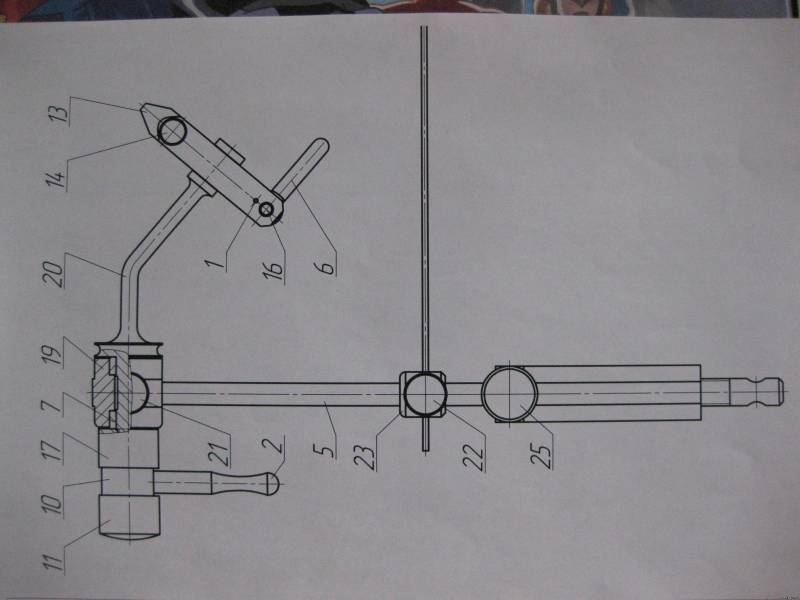

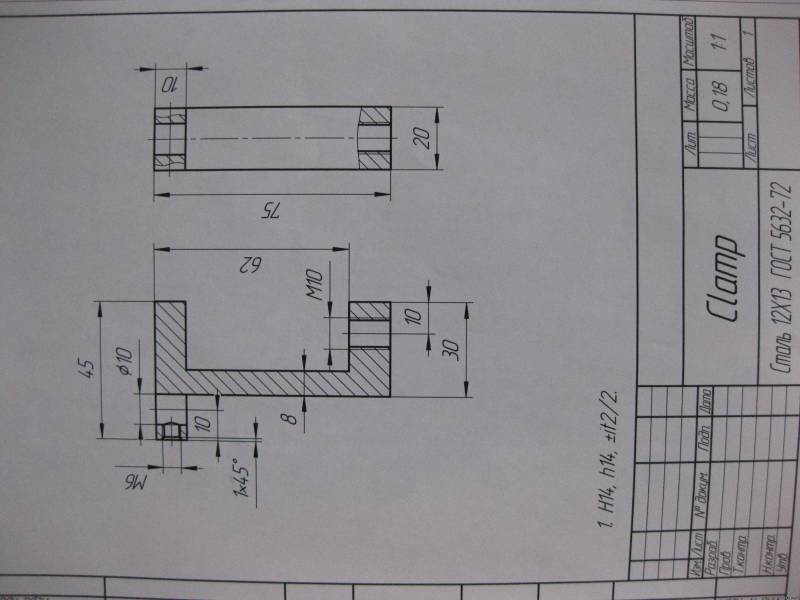

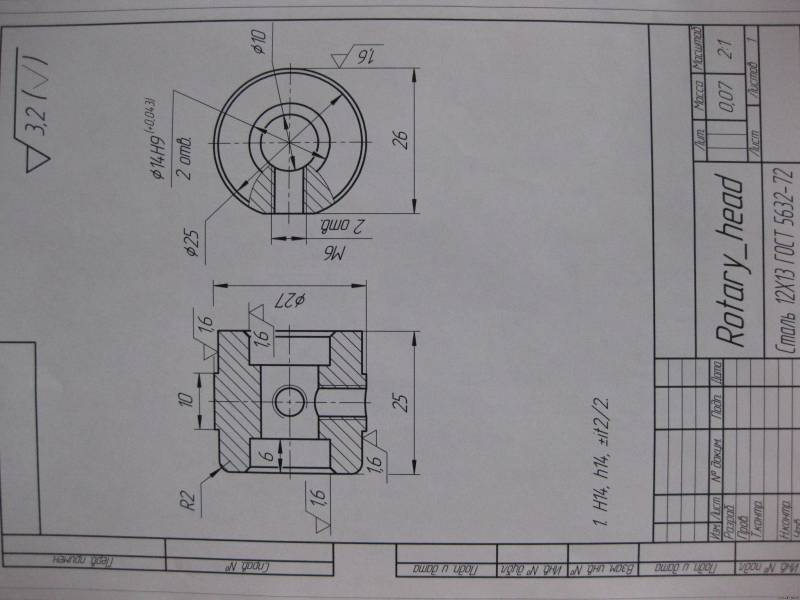

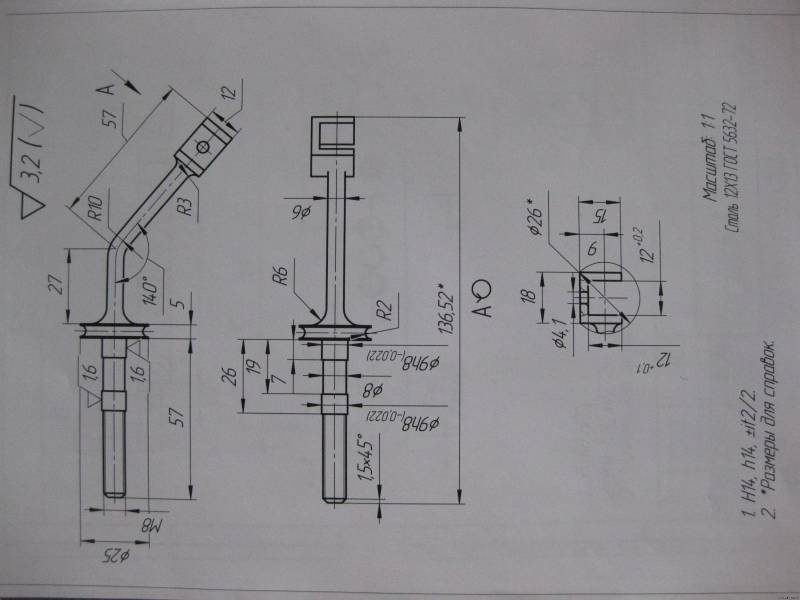

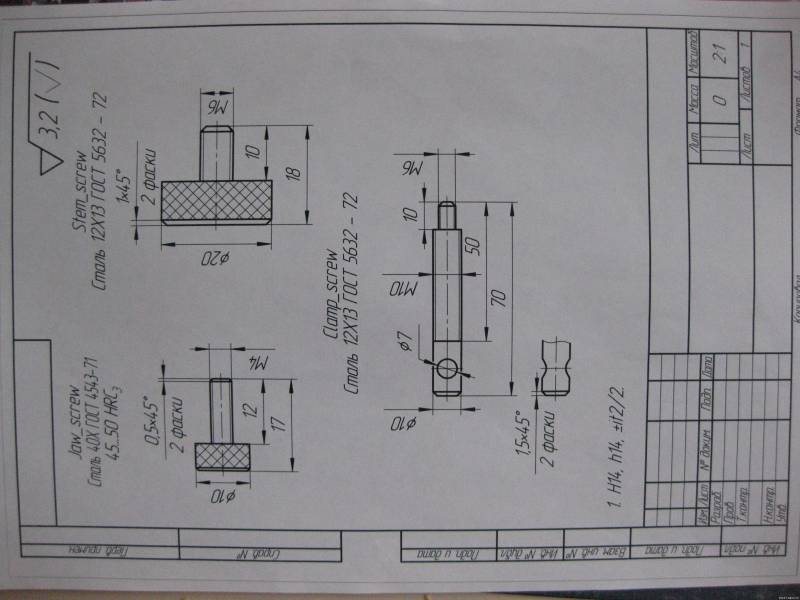

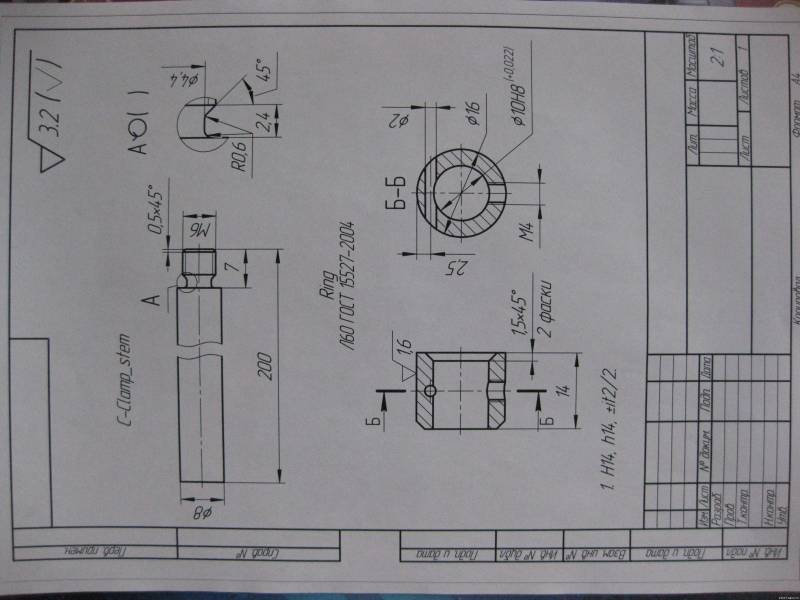

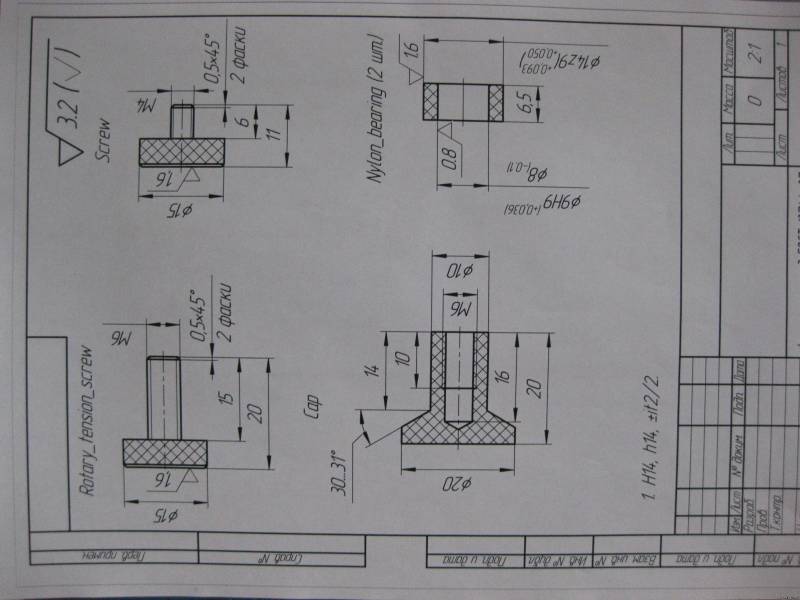

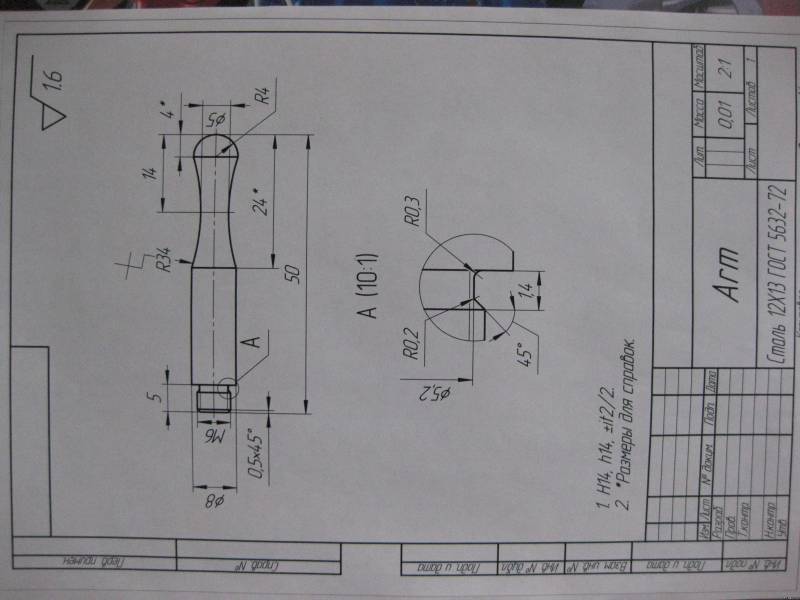

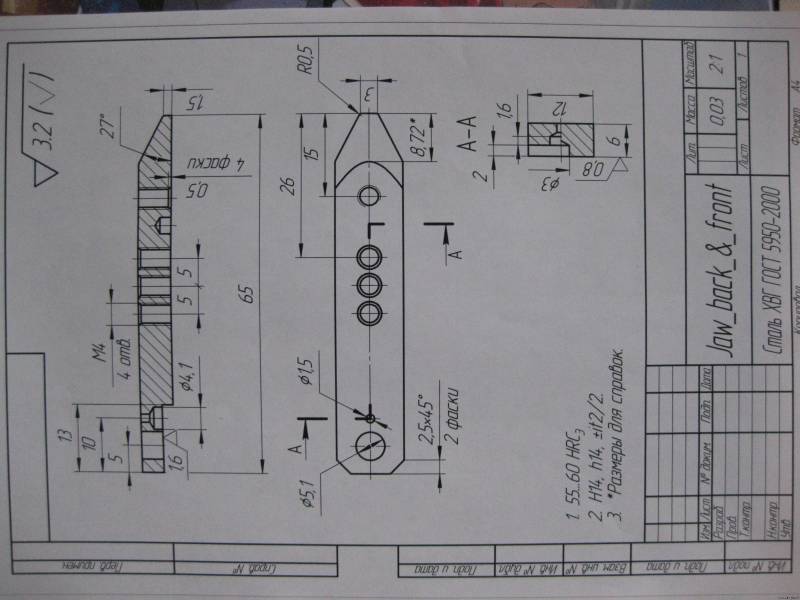

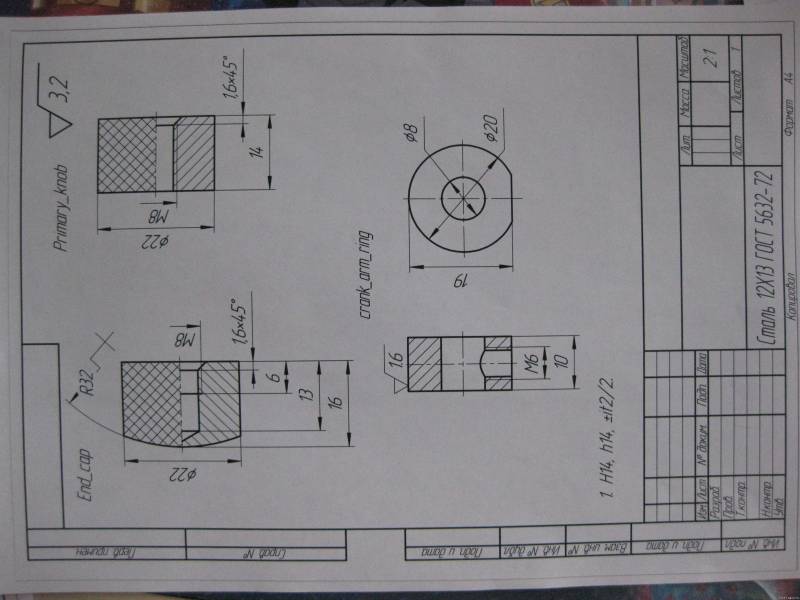

Может кому пригодится , если есть знакомый токарь-фрезеровщик, который поможет в изготовлении самодельного станка для вязки мух.


не могу понять , как ловить рыбу ?
Сообщение отредактировал serb - Пятница, 18.10.2013, 11:17


ЭдДата: 18.10.2013, 09:59 | Сообщение # 3
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
vanka, Володя, по моему самодельный станок для начинающих сложновато будет smile Немного. Кстати, на заказ такие кто нибудь делает? Я бы кое-какие изменения в конструкцию внес smile в частности переднюю часть вместо гнутой штанги выполнил в виде съемной детали типа вот этой

, тогда ось была бы просто фасонной шпилькой. И губки реализовать как у станков Law, т.е скомпилировать все лучшее, что есть в мировой практике. Получился-бы мегастанок smile

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 10:04 | Сообщение # 4
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223

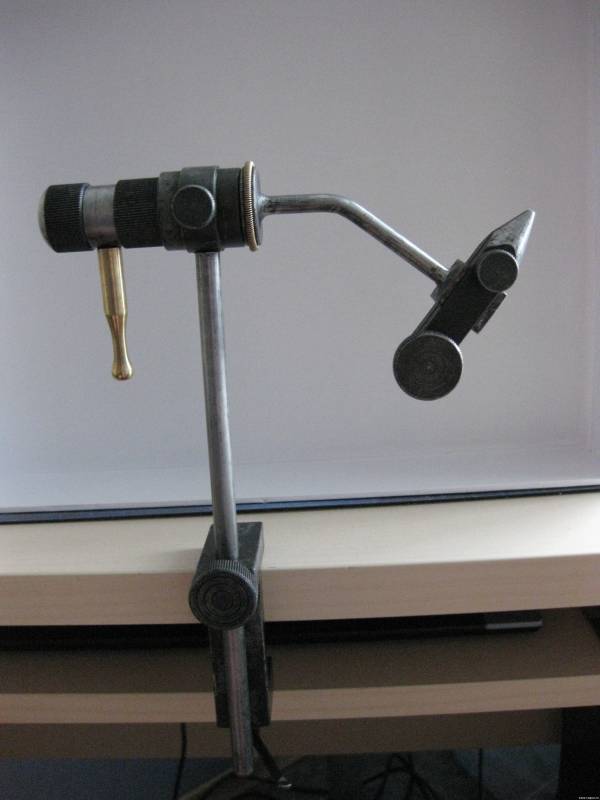

Готовый вариант



не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 10:27 | Сообщение # 5
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
Я же чертежи дал для пользы кому небудь

Интересно, китайцы наш форум читают? smile

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 10:36 | Сообщение # 6
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
в частности переднюю часть вместо гнутой штанги выполнил в виде съемной детали типа вот этой

Эд у тебя зажим эксцентрик , как я только не уговаривал токаря на эксцентрик (чертёжик тоже имеется) не согласился ни в какую sad

если ты обратил внимание на первом чертеже эксцентрик и в итоге винт (но я доволен отличные тиски за ту цену что мне обошлись)

Цитата Sanёль ()
Чертёжики хороши! На первых порах я, само собой, заморачиваться на токаря не буду! А потом, позже - может быть может быть... Поэтому, можна файлы чертёжные кинуть в мыло мне: klok73@rambler.ru

я сюда их выкладывал пол часа surprised а мылом я мою руки biggrin (я с компом только вкл. и выкл) честное слово не умею sad Копируй от сюда cool

не могу понять , как ловить рыбу ?


vankaДата: 18.10.2013, 10:37 | Сообщение # 7
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
Интересно, китайцы наш форум читают?


не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 10:45 | Сообщение # 8
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Искал как-то на алиэкспрессе китайские муховязные станки (не секрет, ренцетти их делает именно там), увидел вот этот лот.Hard Iron jaws rotary fly tying vise fly tying vice
Практически это реплика твоих чертежей, только оформленная в коробочку. С ценником 3 рубля но без доставки в РФ.

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 11:02 | Сообщение # 9
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223

Эд, Губки возможно придётся переделать Эксцентрик не любит мягких материалов (сомневаюсь что китайцы сделали 61-63 ед.)
Цитата Эд ()
увидел вот этот лот.Hard Iron jaws rotary fly tying vise fly tying vice

не могу понять , как ловить рыбу ?


vankaДата: 18.10.2013, 11:03 | Сообщение # 10
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
С ценником 3 рубля но без доставки в РФ.

мне мои встали дешевле , но без коробочки smile

не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 11:03 | Сообщение # 11
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
Эд у тебя зажим эксцентрик , как я только не уговаривал токаря на эксцентрик (чертёжик тоже имеется) не согласился ни в какую

Эксцентрик не самоцель smile а одно из средств. Вариант оригинального LAW

пожалуй намного проще и эффективнее. - винт в виде звезды. Усилие выше в разы. Но самая фишка губок от LAW - отказ от переднего винта в пользу шпонки между губок, зашплинтованой вертикальными осями. Вспомни, насколько часто ты пользуешься передним винтом? Один раз, выставив ~ 1мм. Потом этот винт - слабое звено в конструкции. Достаточно "слегка переборщить" с усилием зажима и этот винт просто согнется либо отломится, в зависимости от закалки.
Вот в этой конструкции сломать что-то будет пробемно smile

Но это пока мечта, хотя и реализуемая достаточно просто с помошью тисков и некоторых слесарных навыков. Оригинал на этой фотке сделан вручную.





Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 11:30 | Сообщение # 12
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
насколько часто ты пользуешься передним винтом? Один раз, выставив

Согласен на все 98

Цитата Эд ()
пока мечта, хотя и реализуемая достаточно просто с помощью тисков и некоторых слесарных навыков

Но такой стан делать только самому (на заказ думаю дорого будет , но не дороже денег) и помимо навыков ещё нужна хотябы минимальная материально-техническая база , думаю здесь дрель не покатит , нужен сверлильный станок и тд. и тп

не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 11:48 | Сообщение # 13
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
Но такой стан делать только самому

Конкретно этот станок можно купить smile Только денег много просят smile 2500у.ё. Зовется DamaSeal Vise. С практической точки зрения такой и не нужен, но кое-какие технические моменты почему-бы и не использовать? Мне например ящик из красного дерева и станина из мрамора не очень нужна, да и губки из дамасской стали красиво выглядят, но не практичны - быстро "вытрутся"-побелеют. А вот конструкцию губок я пожалуй реализую, как только определюсь, где пластину стали найти, да термичку приличную.

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 11:57 | Сообщение # 14
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
где пластину стали найти,

А ты с какого материала задумал делать?

не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 12:07 | Сообщение # 15
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
А ты с какого материала задумал делать?

Пока думаю. Идеально была-бы пружинная(рессорная) сталь, что-то типа 40Х. Если не найду, пожалуй отпущу плоский напильник, там должна быть У8-У9. Из импорта народ использует 440С, но у нас ее искать надо. А 40х везде навалом - рессоры много где просто валяются smile можно купить от какой-нибудь газели рессору.После закалки она вполне прилично 55-60RC получается. Но опять-же, все в термичку упрется.

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 12:19 | Сообщение # 16
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
Но опять-же, все в термичку упрется.

Да... обидно будет если после закалки поведёт и т.п.
А титан не пойдёт? для таких целей . если грубую работу фрезернуть а дальше гравёром и алмазным надфилем?

не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 12:22 | Сообщение # 17
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
А титан не пойдёт? для таких целей . если грубую работу фрезернуть а дальше гравёром и алмазным надфилем?

Титан даже после закалки максимум 40-45RC будет. Хороший крюк зажал и вмятина на губках обеспечена. Закалка губок минимально до 55 нужна, иначе износ губок неизбежен. Титану другие применения найти можно smile

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


ЭдДата: 18.10.2013, 12:25 | Сообщение # 18
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Насчет поведет - лично я бы сделал все отверстия,нарезал резьбу, грубо придал форму по сырой стали, потом закалка, и уже каленые губки доводил бы на наждаке. Но это если печь обычная муфельная. Если печка с программным управлением (у стоматологов сейчас такие есть, керамику пекут), тогда можно было-бы нагрев до температуры закалки сделать ступенчатым, градусов по 100 за час, гарантировано никуда ничего не повело бы. Как вариант, можно быстрорез какой-нибудь использовать, самозакаливающийся, типа Р9 - Р18 или подобной. Вся прелесть ее - для закалки надо только нагреть, охлаждать можно на воздухе.
Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


vankaДата: 18.10.2013, 12:47 | Сообщение # 19
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
тогда можно было-бы нагрев до температуры закалки сделать ступенчатым, градусов по 100 за час, гарантировано никуда ничего не повело бы.

ИМХО , ведёт когда закаливаешь (охлаждаешь после нагрева) , а не когда нагревается. или я ошибаюсь? dry

не могу понять , как ловить рыбу ?


vankaДата: 18.10.2013, 12:49 | Сообщение # 20
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата Эд ()
Кстати, на заказ такие кто нибудь делает?

Мне отчасти БАТОНО-ГУРАМ (ник- на тугунах)делал

не могу понять , как ловить рыбу ?


ЭдДата: 18.10.2013, 12:57 | Сообщение # 21
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
ведёт когда закаливаешь (охлаждаешь после нагрева) , а не когда нагревается. или я ошибаюсь?

Ведет, когда резко меняется температура, равномерно охладить нереально, все равно верхний слой охладится быстрее внутреннего. В нашем случае (толщина материала меньше 10мм) это не очень сильно выражено, но все равно есть. Деталь до 100 мм длиной и сечением до 100мм.кв. (5х20мм) может повести на изгиб до 1мм. В принципе, в конструкции губок это не критично, всегда можно взять заготовку на 1мм потолще и выровнять уже после закалки наждаком. Но.. проще действительно взять какой-нибудь быстрорез (а его много в инструменталках, резцы по мягким металлам часто делают из Р6М5), найти печь с температурой до 1200 smile нагреть, и охладить в струе воздуха от компрессора. Для наших нужд получится вполне приемлемо.

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


ЭдДата: 18.10.2013, 13:04 | Сообщение # 22
Эдуард
Группа: Проверенные
Сообщений: 4241
Награды: 74
Репутация: 1059
Цитата vanka ()
Мне отчасти БАТОНО-ГУРАМ (ник- на тугунах)делал

Я в кладовке видел smile Но в любом случае, это не Красноярск. Да и со временем пока тоже туго - на работе рабочий инструмент - компьютер smile А руки иногда просят подержать металл . В выходные, когда семья не требует присутствия, имею доступ к токарному, сверлильному станкам и наждаку smile вот периодически и возникают мысли по изготовлению чего нибудь для себя smile

Все высказывания от моего имени - сугубо мое мнение, не претендующее на истину в последней инстанции. (С) Страна советов


tyrinДата: 18.10.2013, 13:50 | Сообщение # 23
Андрей
Группа: Проверенные
Сообщений: 2384
Награды: 38
Репутация: 532
vanka, чертеж, случайно, не по образцу Рензетти сделан? smile



vankaДата: 18.10.2013, 16:38 | Сообщение # 24
Владимир
Автор темы
Группа: Проверенные
Сообщений: 1108
Награды: 25
Репутация: 223
Цитата tyrin ()
чертеж, случайно, не по образцу Рензетти сделан?

yes

не могу понять , как ловить рыбу ?


tyrinДата: 18.10.2013, 17:18 | Сообщение # 25
Андрей
Группа: Проверенные
Сообщений: 2384
Награды: 38
Репутация: 532
vanka, у меня друг тоже с моих тисков чертежи делал, правда я пока их не видел smile Скоро мастеру должен передать их



tujhДата: 22.10.2013, 12:02 | Сообщение # 26
Виталий
Группа: Проверенные
Сообщений: 927
Награды: 14
Репутация: 159




Я вот такой взял рад и доволен!




апачаДата: 22.10.2013, 12:09 | Сообщение # 27
Юрий
Группа: Проверенные
Сообщений: 3791
Награды: 52
Репутация: 703
tujh, мухов покажи smile
простота есть необходимое условие прекрасного. Т.Л.Н.


tyrinДата: 22.10.2013, 12:18 | Сообщение # 28
Андрей
Группа: Проверенные
Сообщений: 2384
Награды: 38
Репутация: 532
tujh, на губках какая-то точка черная-это они уже так продавились крючками?



tujhДата: 22.10.2013, 12:34 | Сообщение # 29
Виталий
Группа: Проверенные
Сообщений: 927
Награды: 14
Репутация: 159
Цитата апача ()
tujh, мухов покажи

мухов в мухах пытался скромных выложить


Сообщение отредактировал tujh - Вторник, 22.10.2013, 12:42


tujhДата: 22.10.2013, 12:44 | Сообщение # 30
Виталий
Группа: Проверенные
Сообщений: 927
Награды: 14
Репутация: 159
Цитата tyrin ()
на губках какая-то точка черная-это они уже так продавились крючками

да так с отверстием и шли
