Зарубежные моторы. Ямаха, и другие
| |
| Xakac | Дата: 15.01.2013, 11:20 | Сообщение # 1
|
Автор темы
Группа: Проверенные
Сообщений: 109
|
Форумчане, предлагаю в этой теме размещать доработки, наработки по подключению электрооборудования на моторных лодках. Так как не все моторы имеют выпрямители напряжения, а стабилизаторы тем более. В результате может произойти перезаряд аккумулятора и выход из строя навигаторов, музыки и тд.
Пришло время и я сталкнулся с такими проблемами.
Мне нужна эл. схема на Ямаху 40л.с. 3-х цилиндровую. Может у кого найдется или скиньте ссылочку. Обязуюсь сделать отчет по преобразованию переменки этого мотора в нужные 12 вольт  .
|
| |
|
|
| Xakac | Дата: 15.01.2013, 11:27 | Сообщение # 2
|
Автор темы
Группа: Проверенные
Сообщений: 109
|
На моем моторе переменка и нестабилизированное напряжение
Вторая проблема решается просто, а вот с первой нужно залазить во внутрь мотора . Переменка с него идет на аккумулятор и на машинку ДУ. Имеется один провод с предохранителем на 20А (явно завышен ток!) возможно с генератора. Если вынуть этот предохранитель,то мотор не заводится, при заведенном моторе все равно переменка присутствует везде . Другие проводочки отсоединять боязно, как бы не спалить электронику.
Где взять схему? Может у кого есть наработки?
|
| |
|
|
| rybak | Дата: 15.01.2013, 11:28 | Сообщение # 3
|
северный сталкер
Группа: Проверенный
Сообщений: 8674
|
Интересная тема.
С тохи 18 можно как нибудь 12 вольт снять для зарядки того же аккума эхолотного ?
Я всегда буду против ! ©
|
| |
|
|
| SuzdalevDmitry | Дата: 15.01.2013, 11:38 | Сообщение # 4
|
Группа: Проверенные
Сообщений: 1920
|
Самое простое решение купить регулятор напряжения у основателя сайта motolodka.ru Ивана. Там есть все его контакты. И стоит не дорого. Смысла самому что-то варганить нет. У меня уже на втором моторе стоит один и тот же и все работает.
|
| |
|
|
| Casy | Дата: 15.01.2013, 11:38 | Сообщение # 5
|
Группа: Проверенный
Сообщений: 504
|
Где-то были разговоры про это. Uri говорил, что в любом случае лучше пускать все через аккумулятор автомобильный.
За рыбой я хожу в магазин. А на рыбалку за эмоциями!
|
| |
|
|
| Drug | Дата: 15.01.2013, 11:50 | Сообщение # 6
|
Группа: Проверенный
Сообщений: 1251
|
Xakac, если у тебя Яма шла стартерного исполнения,то по идее у тебя должна быть постоянка.Выход с катушек(под маховиком) переменка а дальше диодный мост должон быть.акк от переменки не будет заряжаться и по идее должен крякнуть по итогу. а что касается стабилизации напряжениято на Мотолодке парень делает такие и отправляет в регионы,цена в районе 2000р в зависимости от мощности и модификации мотора.
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| Xakac | Дата: 15.01.2013, 13:45 | Сообщение # 7
|
Автор темы
Группа: Проверенные
Сообщений: 109
|
Спасибо за ответы. Я сам могу сделать и регулятор и выпрямитель. надо только найти нужный проводок с мотора.
Под маховик не лазил, а снаружи есть клемма , куда приходит "+" от аккумулятора и еще 3 провода с мотора, один из них с предохранителем. Вот на них переменка. И на машинку дистанции идет переменка. На ХХ 30 вольт. Смотрел осцилографом. Вот я и задумался куда воткнуть диодный мост
|
| |
|
|
| Сергей24 | Дата: 15.01.2013, 20:42 | Сообщение # 8
|
Группа: Проверенные
Сообщений: 1707
|
Цитата (Xakac) Спасибо за ответы. Я сам могу сделать и регулятор и выпрямитель. надо только найти нужный проводок с мотора.

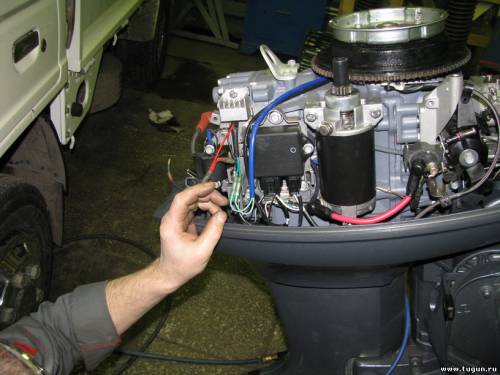

Вот те проводки. На моторах "Ямаха" зеленые. Подключение к моторам других марок аналогично, отличается лишь цвет проводов, идущих от генераторной катушки: для "Тохатсу" это белый и желтый провода, для "Сузуки" - красный и желтый.
|
| |
|
|
| daniil | Дата: 15.01.2013, 21:17 | Сообщение # 9
|
Группа: Проверенные
Сообщений: 15036
|
Цитата (rybak) С тохи 18 можно как нибудь 12 вольт снять для зарядки того же аккума эхолотного ?
Как говорил один товарищ из РА, на кой это тебе нужно?
Тебе одной зарядки акамулятора на месяц рыбалки с эхолотом хватит.
РЫБА В БОЛОТЕ НЕ ЖИВЕТ
|
| |
|
|
| sever052 | Дата: 15.01.2013, 21:30 | Сообщение # 10
|
Группа: Проверенные
Сообщений: 261
|
а если мост диодный к переменке а после реле регулятор зиловский
|
| |
|
|
| rybak | Дата: 15.01.2013, 21:48 | Сообщение # 11
|
северный сталкер
Группа: Проверенный
Сообщений: 8674
|
Цитата (daniil) на кой это тебе нужно?
Есть идея заряжать рации ( их то обычно на световой день еле хватает ).
Еще хочу музыку забубенить. Там аккум на 2-3 часа всего.
Плюс эхолот.
Короче какой то бастер из солара получается.
Я всегда буду против ! ©
|
| |
|
|
| daniil | Дата: 15.01.2013, 21:52 | Сообщение # 12
|
Группа: Проверенные
Сообщений: 15036
|
Или магнето угробишь или на искру не хватит.
Купи себе генератор, или солнечную батарею.
РЫБА В БОЛОТЕ НЕ ЖИВЕТ
|
| |
|
|
| Сергей24 | Дата: 15.01.2013, 22:09 | Сообщение # 13
|
Группа: Проверенные
Сообщений: 1707
|
Цитата (rybak) Есть идея заряжать рации ( их то обычно на световой день еле хватает ). Еще хочу музыку забубенить. Там аккум на 2-3 часа всего. Плюс эхолот.
Ставь стабилизатор+ак. и все будет работать.
Сообщение отредактировал Сергей24 - Вторник, 15.01.2013, 22:14
|
| |
|
|
| Drug | Дата: 15.01.2013, 22:24 | Сообщение # 14
|
Группа: Проверенный
Сообщений: 1251
|
Сергей24, а в стабилизаторе диодный мост стоит?
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| gynik | Дата: 15.01.2013, 22:25 | Сообщение # 15
|
Группа: Проверенный
Сообщений: 543
|
себестоимость того регулятора напряжения с мотолодки.ру примерно 500р.
Флагман - 350L + Sail 15OTH S
|
| |
|
|
| Drug | Дата: 15.01.2013, 22:35 | Сообщение # 16
|
Группа: Проверенный
Сообщений: 1251
|
sever052, ну так вообще все генераторы в авто мото и пр строении устроены,только сейчас стало все компактно упаковано
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| Drug | Дата: 15.01.2013, 22:36 | Сообщение # 17
|
Группа: Проверенный
Сообщений: 1251
|
gynik, а ты сам сможешь такой собрать?
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| sever052 | Дата: 15.01.2013, 23:15 | Сообщение # 18
|
Группа: Проверенные
Сообщений: 261
|
Drug, я себе на ниссан караван такой примастырил и доволен только схему пришлось слегка перепоять
|
| |
|
|
| Drug | Дата: 15.01.2013, 23:17 | Сообщение # 19
|
Группа: Проверенный
Сообщений: 1251
|
sever052, ну тут тоже самое
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| sever052 | Дата: 15.01.2013, 23:25 | Сообщение # 20
|
Группа: Проверенные
Сообщений: 261
|
Drug, я думаю что здесь не сложнее будет если бе себе я спаял бы а на заказ нет времени заниматся
|
| |
|
|
| Drug | Дата: 15.01.2013, 23:32 | Сообщение # 21
|
Группа: Проверенный
Сообщений: 1251
|
sever052, а по мне, так проще заказать у человека с репутацией и гарантией и не заморачиваться
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| gynik | Дата: 15.01.2013, 23:34 | Сообщение # 22
|
Группа: Проверенный
Сообщений: 543
|
Drug, ну я уже себе собрал один такой и встроил его в свой Сэйл -15.
Однако, ты совершенно прав, если заказывать, то у того..., с репутацией, за 2к.р., а я для себя привык сам делать.
Флагман - 350L + Sail 15OTH S
Сообщение отредактировал gynik - Вторник, 15.01.2013, 23:49
|
| |
|
|
| sever052 | Дата: 15.01.2013, 23:37 | Сообщение # 23
|
Группа: Проверенные
Сообщений: 261
|
Drug, у меня 8ветер и мне это пока не нужно
|
| |
|
|
| Xakac | Дата: 16.01.2013, 09:35 | Сообщение # 24
|
Автор темы
Группа: Проверенные
Сообщений: 109
|
Как говорил один товарищ из РА, на кой это тебе нужно?
Тебе одной зарядки акамулятора на месяц рыбалки с эхолотом хватит.daniil,
Да я бы и не заморачивался, но после часа работы мотора напряжение на нем 16 вольт и продолжает расти.
|
| |
|
|
| avs | Дата: 16.01.2013, 09:58 | Сообщение # 25
|
Группа: Проверенный
Сообщений: 2022
|
Xakac, Я поставил два аккумулятора от бесперебойника в коробку от автомобильной аптечки, и там же разместил диодный мост! Вывел разъем с 30ки ямахи и с 15шки тоже! Присобачил на выход разъем прикуривателя! Пару часов заряжаю аккумулятор, потом вытаскиваю разъем! Аккумуляторы греются маленько, но служат уже три сезона!
От аккумуляторов пользуюсь эл. насосом, и заряжал даже видеокамеру через инвертор!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
Сообщение отредактировал avs - Среда, 16.01.2013, 10:01
|
| |
|
|
| Xakac | Дата: 16.01.2013, 10:27 | Сообщение # 26
|
Автор темы
Группа: Проверенные
Сообщений: 109
|
Xakac, Я поставил два аккумулятора от бесперебойника в коробку от автомобильной аптечки, и там же разместил диодный мост! Вывел разъем с 30ки ямахи и с 15шки тоже! Присобачил на выход разъем прикуривателя! Пару часов заряжаю аккумулятор, потом вытаскиваю разъем! Аккумуляторы греются маленько, но служат уже три сезона!
От аккумуляторов пользуюсь эл. насосом, и заряжал даже видеокамеру через инвертор!
Хорошее решение!
Но у меня электростартер на моторе. Аккумулятор постоянно подключен, с дистанции электро-гидроподъем тоже от аккумулятора подключен. Клеммы не откинешь.
|
| |
|
|
| avs | Дата: 16.01.2013, 10:29 | Сообщение # 27
|
Группа: Проверенный
Сообщений: 2022
|
Xakac, А на автомобиле тоже по моему на зарядку идет вольт до 15!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| Drug | Дата: 16.01.2013, 11:13 | Сообщение # 28
|
Группа: Проверенный
Сообщений: 1251
|
avs, Ну не совсем так, оптимальное напряжение в сети это 13.2-14 В все что меньше будет недозаряд.все что больше перезаряд.Только в первом случае это обернется посаженым акк.а во втором выкипанием воды и как следствие осыпанием пластин.На сколько мне известно,в бесперебойниках стоят гелевые аккумуляторы,так вот для них напряжение зарядки требуется больше,нежели для кислотных.А чтобы получить примерно постоянное напряжение в сети,нужно ставить Регулятор напряжения.
Ремонт авто-мото техники, лодочных моторов. Сварка аргон
|
| |
|
|
| Сергей24 | Дата: 16.01.2013, 16:45 | Сообщение # 29
|
Группа: Проверенные
Сообщений: 1707
|
Цитата (sever052) а если мост диодный к переменке а после реле регулятор зиловский
Автомобильный не подойдет.
Цитата (Drug) Сергей24, а в стабилизаторе диодный мост стоит?
Моста нет, диоды есть.
Цитата (gynik) себестоимость того регулятора напряжения с мотолодки.ру примерно 500р.

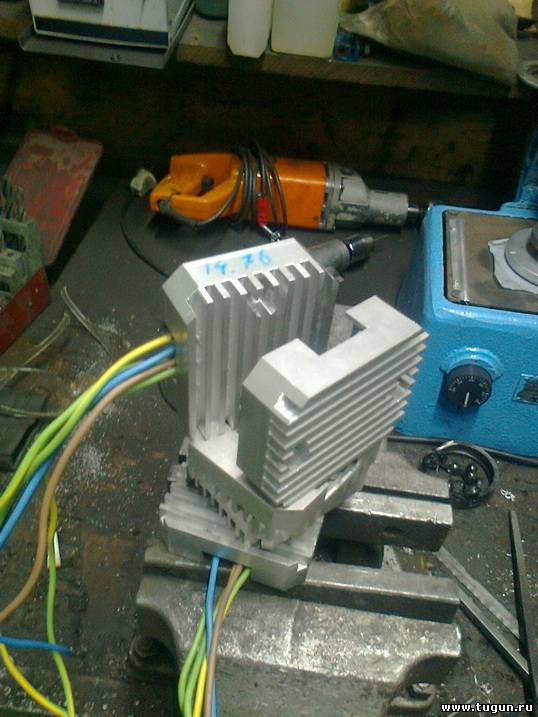

Хрен знает. Только за изготовление корпус-радиатора фрезер 500рублев берет.

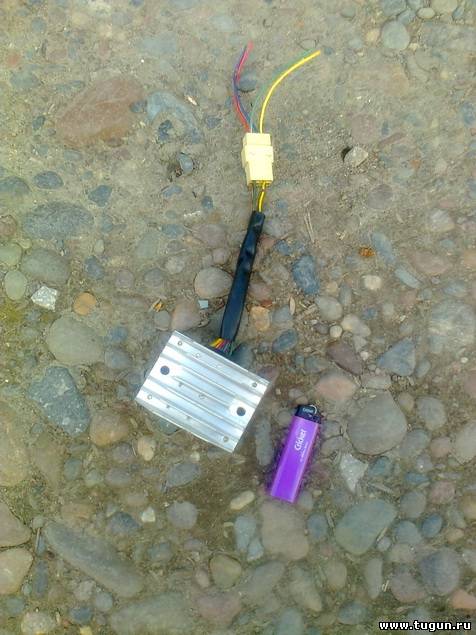

Пси. На фотке стабилизатор 600вт.
Масштаб.
|
| |
|
|
| gynik | Дата: 16.01.2013, 18:11 | Сообщение # 30
|
Группа: Проверенный
Сообщений: 543
|
Цитата (Drug) в бесперебойниках стоят гелевые аккумуляторы,так вот для них напряжение зарядки требуется больше,нежели для кислотных.
Спорное утверждение - они гелевые, но тоже кислотные. В UPS-ах напряжение зарядки не более 14В. Но вообще-то они током заряжаются, а не напряжением, а ток зарядки 0,1 от полной емкости аккумулятора.
Флагман - 350L + Sail 15OTH S
|
| |
|
|
|
|
