Рыболовный форум » Техника для рыбалки » Подвесные и стационарные двигатели, движители » совмещаем плохосовместимое - тохатсу 50 и улитку от ямахи 40
совмещаем плохосовместимое - тохатсу 50 и улитку от ямахи 40
Иван81Дата: 28.05.2015, 21:19 | Сообщение # 1
Иван
Автор темы
Группа: Проверенные
Сообщений: 85
Награды: 2
Репутация: 31
фотографий не обещаю, но попробую описать процесс.
 есть у меня Ямаха 40 с короткой ногой S и улитка стоит на ней ВС размера.
 захотел поменять двигатель, но не покупать новую насадку, вроде как насадки одинаковые, только крепление разное.
 сегодня получил новую тоху 50D2S. откинул редуктор, прибросил улитку.
результат - вал на ямаховской улитке длиннее, зазор между плоскостью прилегания редуктора и переходной пластиной ямаховской улитки почти 50 мм.
 при этом на тохе размер от посадочной плоскости струбцины до плоскости редуктора примерно 320 мм, а у Ямахи 360 мм. - точно до миллиметров пока не промерял, оставил до субботы.
для совмещения выходного патрубка помпы Ямахи до патрубка охлаждения головы тохатсу сделаю переходник латунный или медный - это не проблема.
а вот с несоответствием валов по длине есть 2 идеи :
1- заказать вал с подшипником от тоховской улитки - попадалово на деньги и сроки поставки, вопрос в проработке.
2- изготовить переходку - высотой 50 мм , в основании которой со стороны улитки будет переходная пластина ямаховской улитки - она вроде алюминиевая, посмотрю как вариться будет, со второй стороны пластина из 8 мм или 2х5 мм  -для крепления к мотору, ну а стенки по периметру между пластинами обварить 5 или 8 мм листом алюминиевым и пару рёбер внутри для жёсткости.
 в субботу буду вымерять и чертить.
 может кто ещё какие идеи посоветует?
может вал обрезать да шлицевую дальше проточить?? только боюсь токаря накосячить могут, и может там закалка была какая.




maksunkДата: 29.05.2015, 09:26 | Сообщение # 2
Максим
Группа: Проверенные
Сообщений: 569
Награды: 11
Репутация: 376
Я бы делал через переходную пластину.



Иван81Дата: 29.05.2015, 20:31 | Сообщение # 3
Иван
Автор темы
Группа: Проверенные
Сообщений: 85
Награды: 2
Репутация: 31
maksunk, то даже  пластина а коробочка переходная получится.
 завтра кроить варить буду.




Иван81Дата: 30.05.2015, 21:58 | Сообщение # 4
Иван
Автор темы
Группа: Проверенные
Сообщений: 85
Награды: 2
Репутация: 31
вид 2
фото проставки , готова к обварке




rebel29Дата: 09.10.2015, 18:11 | Сообщение # 5
Олег
Группа: Проверенные
Сообщений: 108
Награды: 8
Репутация: 58
Интересно как переделка функционирует???
Получается шлицы на валах ямы и тохи идентичны?
Смотрю на переходник и понимаю, что его высота даст возможность сделать быстросъём насадки, не прибегая к разъёмным пластинам. Делать переходник с цельного куска и сбоку фрезеровать пазы, чтоб завести болты крепления к дейдвуду сбоку.
Есть мысли приколхозить тайвань насадку с ямы 40 на тоху 50.

+795225611ЧЧ Олег

https://www.youtube.com/channel/UCY3q7bOBX9Pwv3CCo3Gog3w


Иван81Дата: 28.10.2015, 22:26 | Сообщение # 6
Иван
Автор темы
Группа: Проверенные
Сообщений: 85
Награды: 2
Репутация: 31
комплект отходил весь сезон, замечаний нет. по шлицам совпало всё на валах, только разница в длине валов, которую и компенсировали проставкой.
там главное посмотреть куда выхлоп сделать и выход с охлаждения, если не забуду то поснимаю в гараже, как на моторе это смотрится




ppGorizontДата: 08.01.2016, 17:14 | Сообщение # 7
Александр
Группа: Проверенные
Сообщений: 166
Награды: 2
Репутация: 32
Иван81, подскажи модель ямахи от которой вал подошел



Sea_Pro_ServiceДата: 16.01.2016, 04:21 | Сообщение # 8
Dmitry
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0

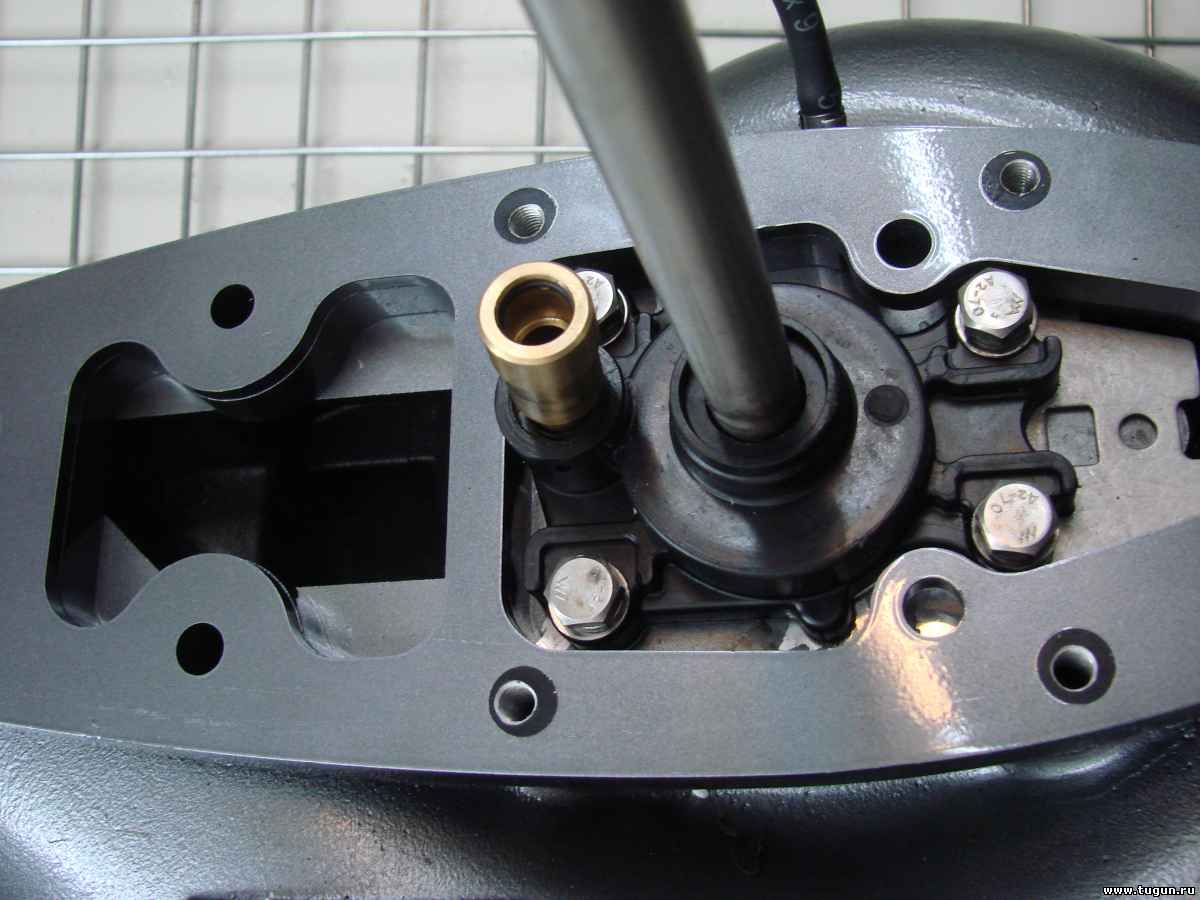

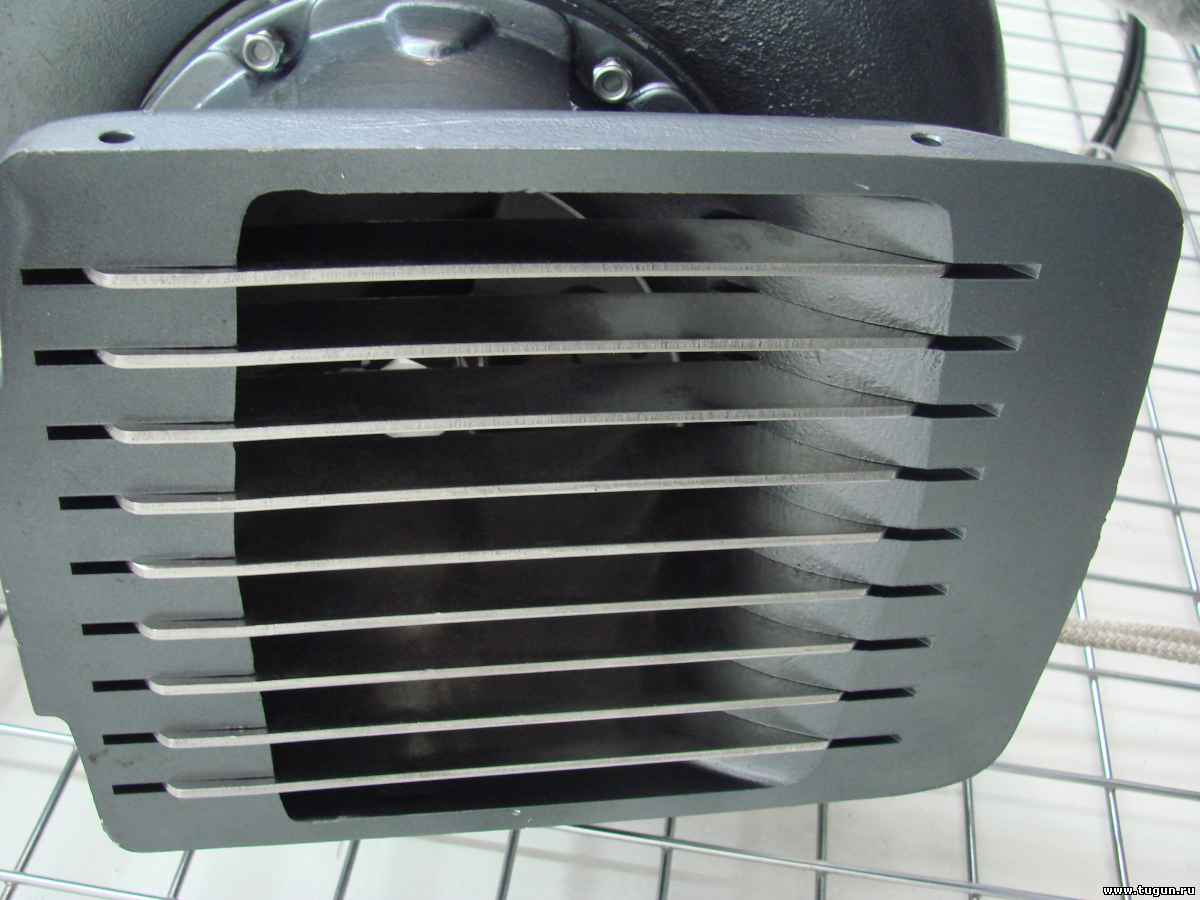

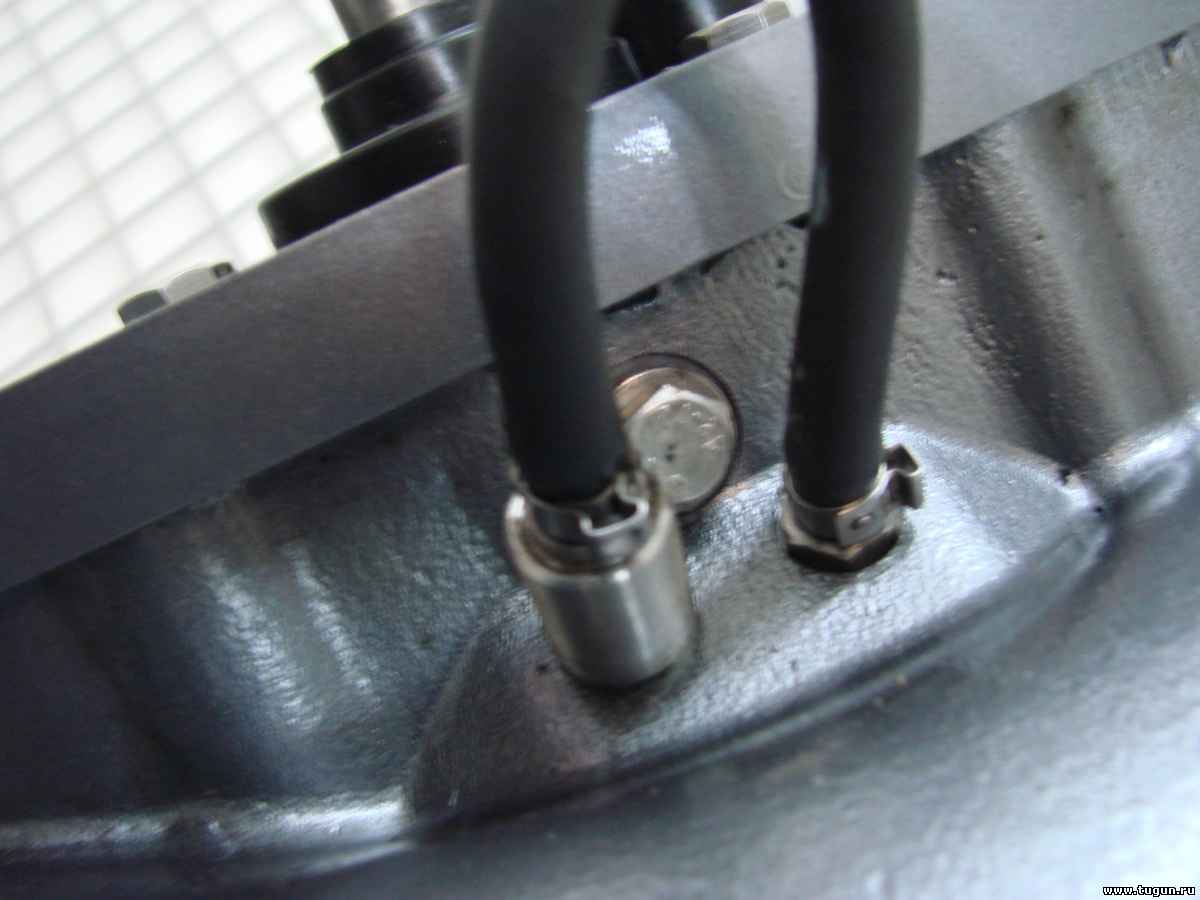

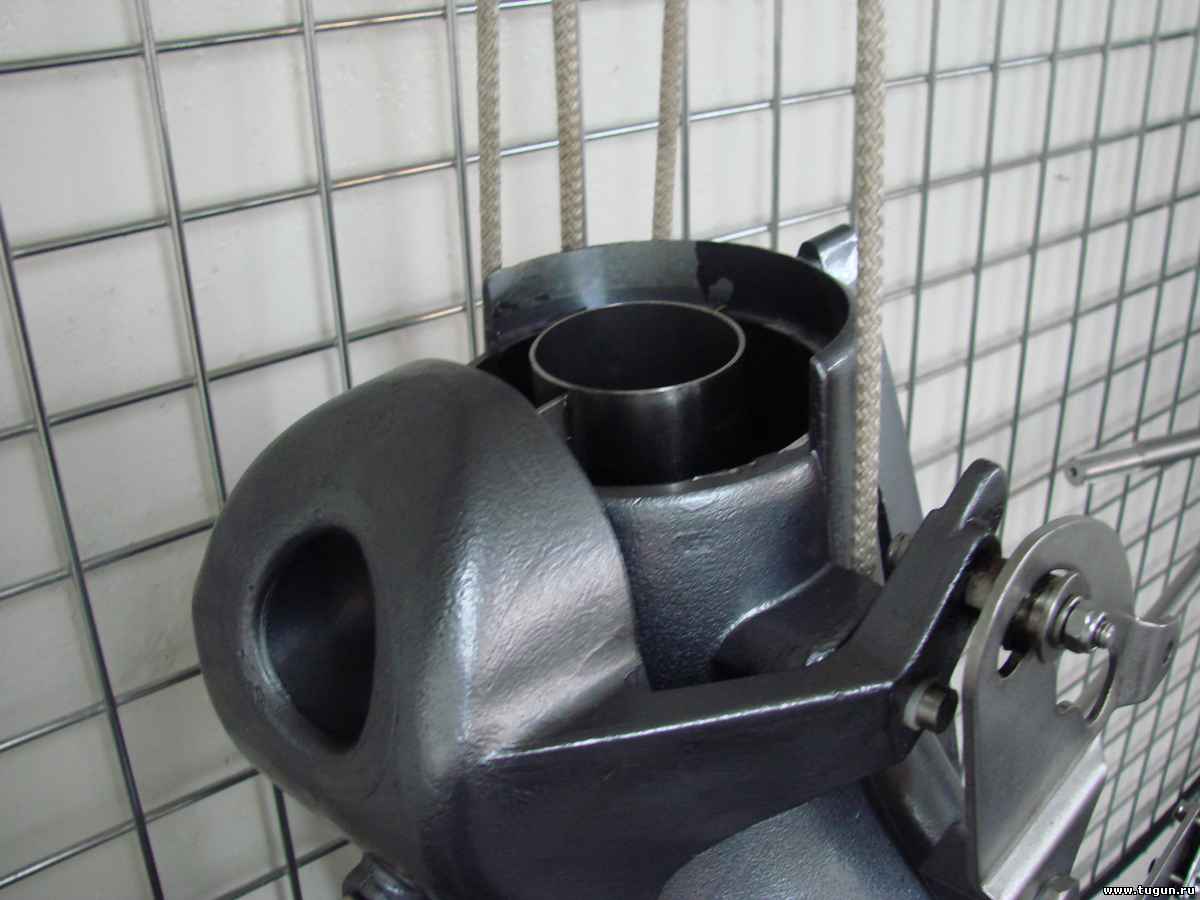

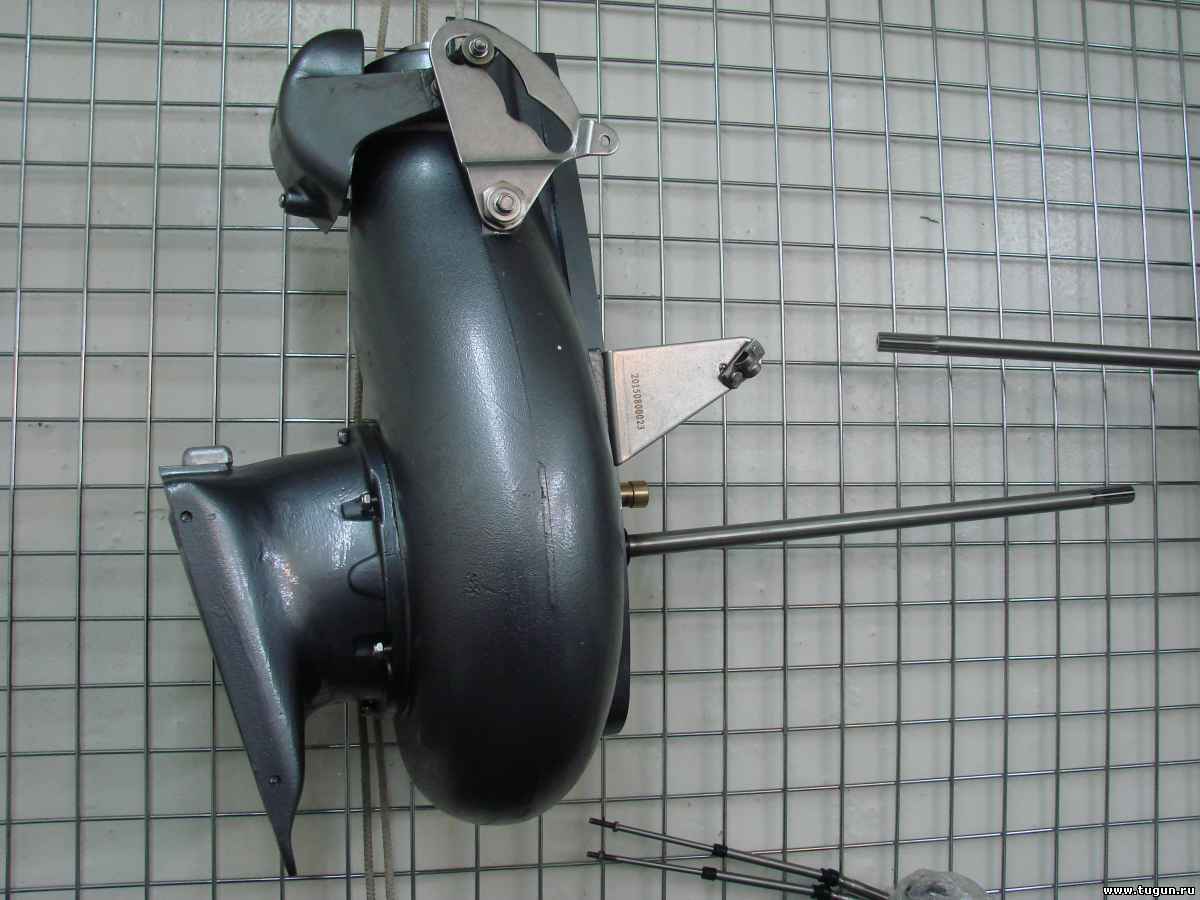

Продам новую водометную насадку на яму 40, сейчас цена 60000руб Насадка идет в комплекте с помпой охлаждения с латунным удлинителем трубки охлаждения!
Мож еще кто куда захочет приколхозить.
Прикрепления: 5438050.jpg(121.2 Kb) · 0168988.jpg(101.2 Kb) · 3947762.jpg(115.3 Kb) · 9177933.jpg(94.0 Kb) · 5442706.jpg(78.5 Kb)

Ремонт и сервис лодочных моторов и лодок ПВХ, продажа моторов: Sea-Pro, Gladiator, Sail, Парус , лодок : Gladiator, Река, www.sea-pro24.ru, 8913-833-98-88
Сообщение отредактировал Sea_Pro_Service - Суббота, 16.01.2016, 04:23
