лодочка на гидролыже с тонелем
| |
| междуреченск | Дата: 18.01.2014, 23:57 | Сообщение # 151
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, дА ДАВНО УЖЕ ОТВЕТИЛ что Темертау далеко от нас мы в стороне Новокузнецк,Мыски и мы тупик дальше тайга.
|
| |
|
|
| GIR | Дата: 19.01.2014, 00:11 | Сообщение # 152
|
Группа: Проверенный
Сообщений: 1452
|
Человек может все...
|
| |
|
|
| GIR | Дата: 19.01.2014, 00:13 | Сообщение # 153
|
Группа: Проверенный
Сообщений: 1452
|
Таштагол, Темиртау - это на юг от Новокузнецка
Человек может все...
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 00:20 | Сообщение # 154
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, В верху я понял заход воды 2 верхних варианта не пробывал а правый изначально был такой но теперь он уже и идёт под углом точно так же как верх .Средний рисунок у меня не прямая расширяющая линия а в начале поджатие.Нижний рисунок прямой угол работает ужастно на волне прохваты у меня в начале поджатие и на выходе.Это другой край области на границе с дорогой на Абакан
Сообщение отредактировал междуреченск - Воскресенье, 19.01.2014, 00:21
|
| |
|
|
| GIR | Дата: 19.01.2014, 00:25 | Сообщение # 155
|
Группа: Проверенный
Сообщений: 1452
|

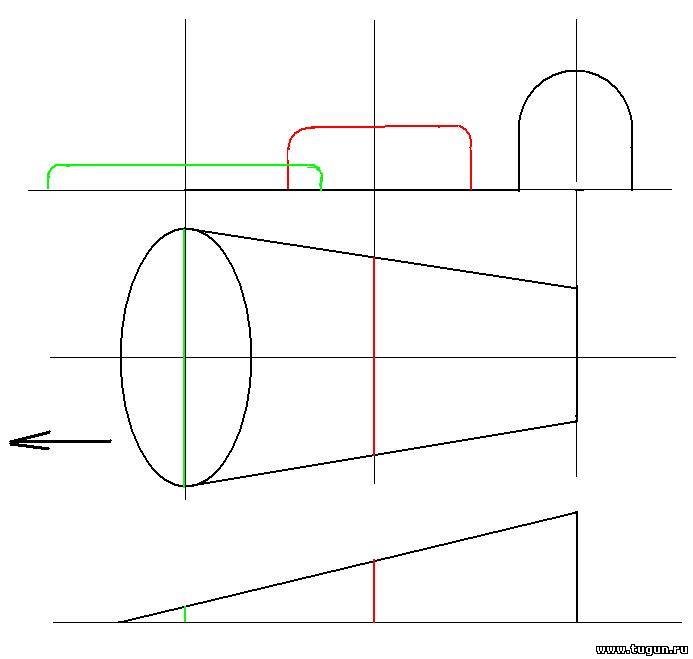

Тут нарисован всего один вариант. Верхний ряд - последовательные сечения. Зеленым на входе, красным всередине тоннеля, черным на выходе.
В середине нарисован вид сверху и цветами показаны места расположения сечений. Внизу - вид сбоку и тоже показаны места расположения сечений.
Я из куска пенопласта уже смоделировал такой тоннель
Человек может все...
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 00:32 | Сообщение # 156
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, Да как же мне тебе нарисовать.Углы которые чуть скруглены забирают мощь мотора т.к. потока в такой окружности полноценог не будет.это я пробывал.У тебя скайп есть я б по скайпу тебе рисунок накрябал и пояснил что опробывал и что было
|
| |
|
|
| GIR | Дата: 19.01.2014, 00:37 | Сообщение # 157
|
Группа: Проверенный
Сообщений: 1452
|
нет скайпа нет... А мы на севере отошли с другом от лодок. Испльзуем катамаран и подъем волны у кормы - мотор выше низа баллонов... по 20 см воды ходим шутя, а друг уже ходит по 5см воде (правда я этого фокуса не видел пока)
Человек может все...
|
| |
|
|
| GIR | Дата: 19.01.2014, 00:41 | Сообщение # 158
|
Группа: Проверенный
Сообщений: 1452
|
Видел мой катамаран?
Человек может все...
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 00:43 | Сообщение # 159
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, Да у меня со здоровьем проблемы,инвалид ходить не могу вот и ползаю,лодочку настроил,теперь довожу рундуки ипр. обустраиваю.Было бы здоровье я б на струйке с водомётом хоть куда толкну её через меляк и дальше.Ан нет, но не жалуюсь не многие ходячие забираются туда куда я залазию.Каждый приспосабливается под свои возможности.
За вашими катамаранами слежу но мне это не светит
Сообщение отредактировал междуреченск - Воскресенье, 19.01.2014, 00:44
|
| |
|
|
| GIR | Дата: 19.01.2014, 00:48 | Сообщение # 160
|
Группа: Проверенный
Сообщений: 1452
|
с катамараном легче "общаться" а тянуть его не труднее чем саночки....
будет время посмотри описание.... там и видео есть...
http://gir1955.narod.ru/katm.html
Человек может все...
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 00:54 | Сообщение # 161
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, ага счас гляну.Я из лодки не выхожу ,как поехал в ней так и приезжаю.Рыбачу на кораблик из лодки а когда сплавляюсь спининг,так что мне никак тягать не получается.Вот тут мои все видео тоже глянь http://www.youtube.com/watch?v=lv9FrNVTl90&feature=channel&list=UL
Ни фига себе кораблья где с пенсией в 6000 нашкрябу на такой мотор.Тут водомёт продал сам сделаный купил счас жду Джонсона-30 1990 конструктором,не знаю во сколько и когда переберу.Я такое не потяну даже и условия у тебя видать хорошие для работы я же на коленке всё.
Сообщение отредактировал междуреченск - Воскресенье, 19.01.2014, 01:01
|
| |
|
|
| ppkomze | Дата: 19.01.2014, 10:17 | Сообщение # 162
|
Группа: Проверенный
Сообщений: 1113
|
Вот тут я полностью поддерживаю Виталия. Тунель- штучная работа.
У меня полость между поплавками катамарана заполняется елементами водовода. Немного подшлифую и 2 км в плюсе.
Сообщение отредактировал ppkomze - Вторник, 21.01.2014, 09:25
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 11:54 | Сообщение # 163
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
ppkomze, Кто то может согласиться а кто то нет.У меня получилось вот так как есть и до чего хватило головы.Но главное для меня что получилось.За два года трудов если кто перечитает все посты то конструктивных советов и подсказок по существу почти не от кого не дождался,так может быть мой результат кому то поможет и он начнёт не с чистого листа как я.
|
| |
|
|
| ppkomze | Дата: 19.01.2014, 12:39 | Сообщение # 164
|
Группа: Проверенный
Сообщений: 1113
|
междуреченск Привет от Корды. Да и я таким путем уж десятилетие отпраздновал. Подсказок для этой темы нет, GIR правильно фотает промышленные образцы. Может что навое навеет. Но, в частности, каждый под свое железо ваяет.
Да, тут забугорные успехи в этом деле весьма заманчивы. Казалось на входе в туннель должен быть ваккум. Ан нет! Специальную отверстию жиклёрированную додумались делать там. В результате промобразцы есть . Прирост показателей существенный. Найду, добавлю фото.
Сделать мне водометную приставку тоже пока не по средствам, нет в родне токарей. Но, "голь на выдумки хитра"- вот и добиваюсь хождения по мелям на голом винте. Стандартный туннель на кате не работает. Вода не правильная. Столько попортил Д16Т листового (покрошил в пыль).
Сообщение отредактировал ppkomze - Воскресенье, 19.01.2014, 14:19
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 13:44 | Сообщение # 165
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
ppkomze, GIR в своих работах вообще молодчина.Но а водомёт и на коленке без особых затрат сляпал и токарка только ступица винта.Смотри тему про самодельные водомёты и дерзай,тонель тоже работает ты только руки не опускай и не трать железо зря.Я все сои разработки сначала из стеклоткани и эпоксидки делыю ,для того чтобы стачивать переклеивать и доводить до работающей модели.А первое профилированое кольцо вообще из палочек клеил а потом уже в метале.
|
| |
|
|
| ppkomze | Дата: 19.01.2014, 14:25 | Сообщение # 166
|
Группа: Проверенный
Сообщений: 1113
|
Эпоксидка дорого, я использую ПНД с конфорками и паяльной лампой. потом на металл. Но вообще я доволен, на 8 ветерке с Брутто =500-600 кг продвигаюсь по мелям и валуннику с уверенной скоростью до 16км/час. В следующем году думаю 20 км размочить. Сейчас тоже смоделировал- результат ОПУПЕВАЮЩИЙ!
|
| |
|
|
| GIR | Дата: 19.01.2014, 17:00 | Сообщение # 167
|
Группа: Проверенный
Сообщений: 1452
|
Да кстати, Виталий! Ты какую эпоксидку используешь и где берешь? я хочу водовод съемный на Сузуку смострячить....
Человек может все...
|
| |
|
|
| GIR | Дата: 19.01.2014, 17:37 | Сообщение # 168
|
Группа: Проверенный
Сообщений: 1452
|
я тоже делал водомет на коленках на ветерок-12. Сопло было стеклопластиковые расширяющиеся лопатки спрямляюжего аппарата и выхлоп через одну из лопаток
Человек может все...
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 21:16 | Сообщение # 169
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, Вот тут беру http://www.polypark.ru/catalog/epoxy-resins/ed-20/ там и стеклоткань и полиэфирка ppkomze, Так а чё про свои дела тему не открываешь,секрет что ли?Делись к комрадами не скупись
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 21:20 | Сообщение # 170
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, Да я много видел чё ты там творил.только мало тут бываешь а так не хватает тех кто творит.
|
| |
|
|
| GIR | Дата: 19.01.2014, 21:49 | Сообщение # 171
|
Группа: Проверенный
Сообщений: 1452
|

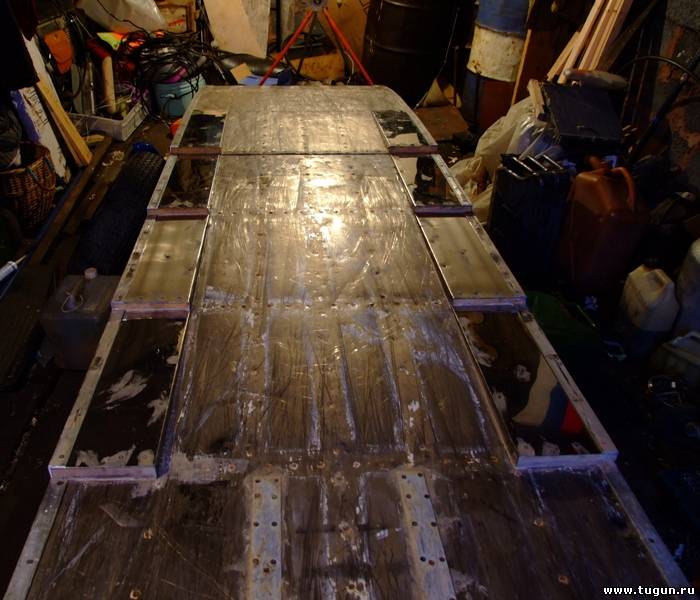

Кстати, Виталий. Сейчас у моей лодки -джонбота сделаны вот такие катамаранные реданы - из нержавейки 0,8мм. Обшивка дна - титан 1мм)
На переднем плане виден ремонт - это у меня был тоннель не глубокий - около 8 см. Потом я отказался от него, когда ставил воздушный винт на лодку
Спасибо за ссылку... - уже заказал смолу и отвердитель
Человек может все...
Сообщение отредактировал GIR - Воскресенье, 19.01.2014, 21:51
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 22:10 | Сообщение # 172
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, Ты мне высылал это фото и тебе тоже спасибо,всё это ещё у меня впереди.В смысле поперечных реданов учу буквари и обустраиваю лодочку. Когда вот с фото наладят на форуме по нормальному.А то обменяться мнеиями на картинках ни как не получается.Джонсона-30 жду не дождусь ажь руки чешутся.
|
| |
|
|
| GIR | Дата: 19.01.2014, 22:50 | Сообщение # 173
|
Группа: Проверенный
Сообщений: 1452
|
добавлять фото легко!
1. - Внизу страницы слева красная надпись - 1.Добавить фото
2.Заходишь на эту станицу и через "Обзор" находишь фото - то что хочешь вставить...
3.Пишешь краткое описание и теги (Например: Конструкция редана теги - Редан)
4. Ставишь галочку - материал недоступен для просмотра (это если так хочешь)
5.Нажимаешь кнопку "Добавить" - появляется зелененькое окно с файликом - открываешь его
6.На открытой фотографии нажимаешь правую кнопку мышки и выбираешь пункт "Копировать адрес изображения"
Далее идешь в окне где пишешь сообщение и в нем нажимаешь кнопку "img" (она сверху этого окна)
и вместо http:// нашимаешь снова правую кнопку мышки и пункт "Вставить"
Конечно геморой длинный
Человек может все...
Сообщение отредактировал GIR - Воскресенье, 19.01.2014, 22:51
|
| |
|
|
| междуреченск | Дата: 19.01.2014, 23:24 | Сообщение # 174
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
GIR, Я раз потыкался и плюнул.Я дома чёнибудь делаю всегда и по форумам болтаю саратников нахожу и жалко время тратить на всякую ерунду .Ну не надо форуму чтобы фото выкладыва ну и не буду.Не надо чтобы литературу ложил тоже не буду.Так что кому что интересно даю ссылки где выкладываю а сам шкрябаю что нибудь.Каждый должен заниматься своим делом.
Жму вон медаль тебе хотел дать а она не жмётся ну что тут поделать.
Сообщение отредактировал междуреченск - Воскресенье, 19.01.2014, 23:27
|
| |
|
|
| ppkomze | Дата: 20.01.2014, 08:48 | Сообщение # 175
|
Группа: Проверенный
Сообщений: 1113
|
Цитата междуреченск (  ) потыкался и плюнул.Я дома чёнибудь делаю всегда и по форумам болтаю саратников нахожу
Аналогично- но у меня интернет только на мобильнике 5-15 кбит- ни почту, ни этот форум не могу читать. Есть форумы аналогичной тематики легко открываются- там и обитаю:D
Сообщение отредактировал ppkomze - Понедельник, 20.01.2014, 09:21
|
| |
|
|
| междуреченск | Дата: 20.01.2014, 10:18 | Сообщение # 176
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
ppkomze, Но дело мы своё не бросим и будеи продолжать.
|
| |
|
|
| ppkomze | Дата: 20.01.2014, 10:41 | Сообщение # 177
|
Группа: Проверенный
Сообщений: 1113
|
А то!
|
| |
|
|
| междуреченск | Дата: 21.01.2014, 10:34 | Сообщение # 178
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
ppkomze, Почему не рассказываешь что ты там придумал.
|
| |
|
|
| ppkomze | Дата: 21.01.2014, 11:07 | Сообщение # 179
|
Группа: Проверенный
Сообщений: 1113
|
Погода кислая-пурга метет и в душе аналогия.
А придумал я, как использовать днище сборное с лучшими (золотыми крупицами 40-летнего опыта) элементами для полу и глиссирования . Но, баллоны ката не выбрасывать, а как средства пассивной безопасности использовать. Т.Е. вперед, в прошлое!
С 1971 года ездил на струйках, и не плохо покорялись мели и прочие неровности воды . Очень интересные результаты- показатели на струйках всегда выше моих катамаранных. Но, технологии совершенствуются, можно облегчить до катамараного веса ту же струйку. Да и посмотреть " глазами блондинки" на традиционные формы струек. И модульной сборке поддается. Ну так, вкратце. Испытывал модели на протяжку с динамометром. Плоскодонка с поперечными реданами выигрывает в три раза в сравнении с с катом одной размерности и загрузки. Но весна покажет.
РС. Переосмысливать существующее посредством капиталистического видения, так сказать,
Сообщение отредактировал ppkomze - Вторник, 21.01.2014, 11:36
|
| |
|
|
| междуреченск | Дата: 21.01.2014, 12:42 | Сообщение # 180
|
Автор темы
Группа: Проверенные
Сообщений: 1576
|
ppkomze, Вот я тоже весной буду поперечные реданы осваивать на своей лодочке вот ГИР тут помогал мне кое в какой литературе.
|
| |
|
|
|
|
