Рыболовный форум » Техника для рыбалки » Домашняя верфь » Моделирование корпуса судна в KOMPAS-3D_V15_Home (3D моделирование)
Моделирование корпуса судна в KOMPAS-3D_V15_Home
ВолчараДата: 03.01.2015, 18:00 | Сообщение # 31
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

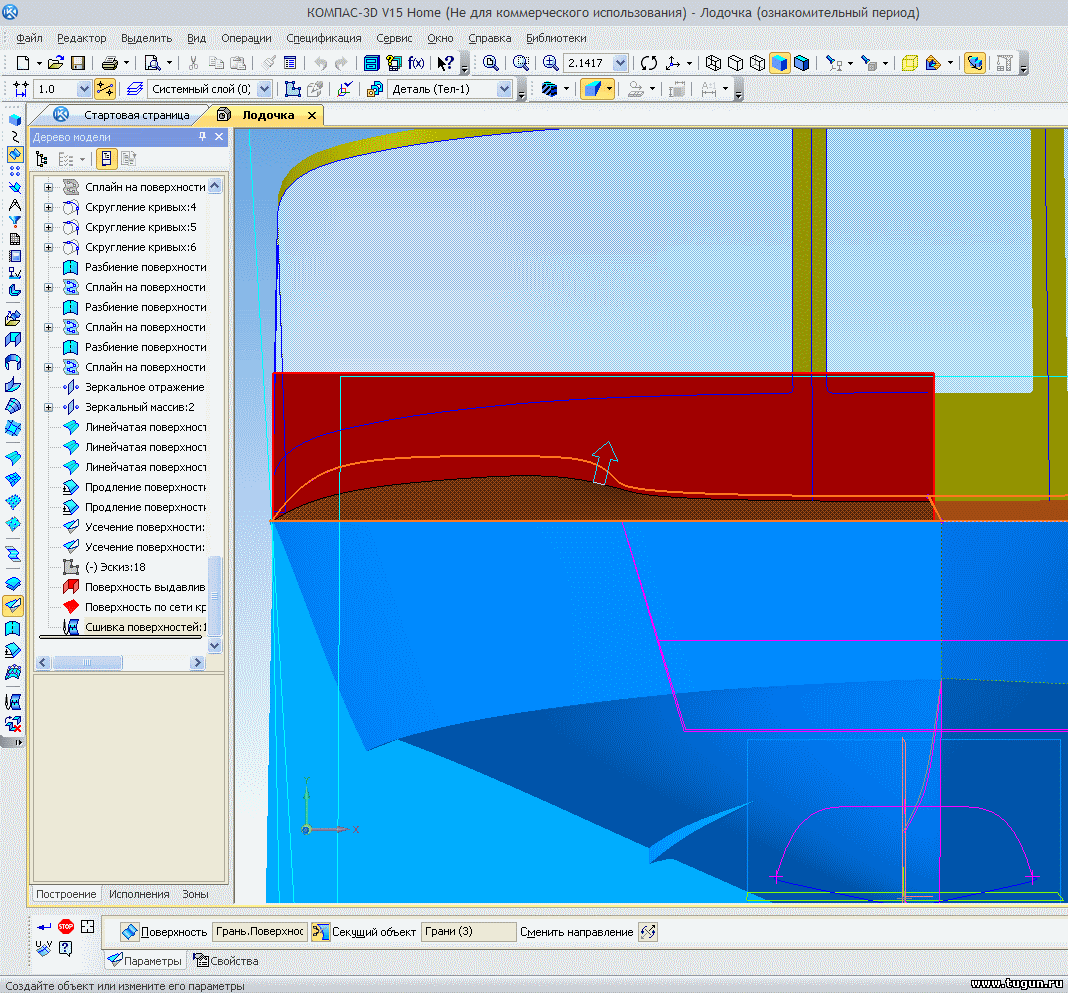

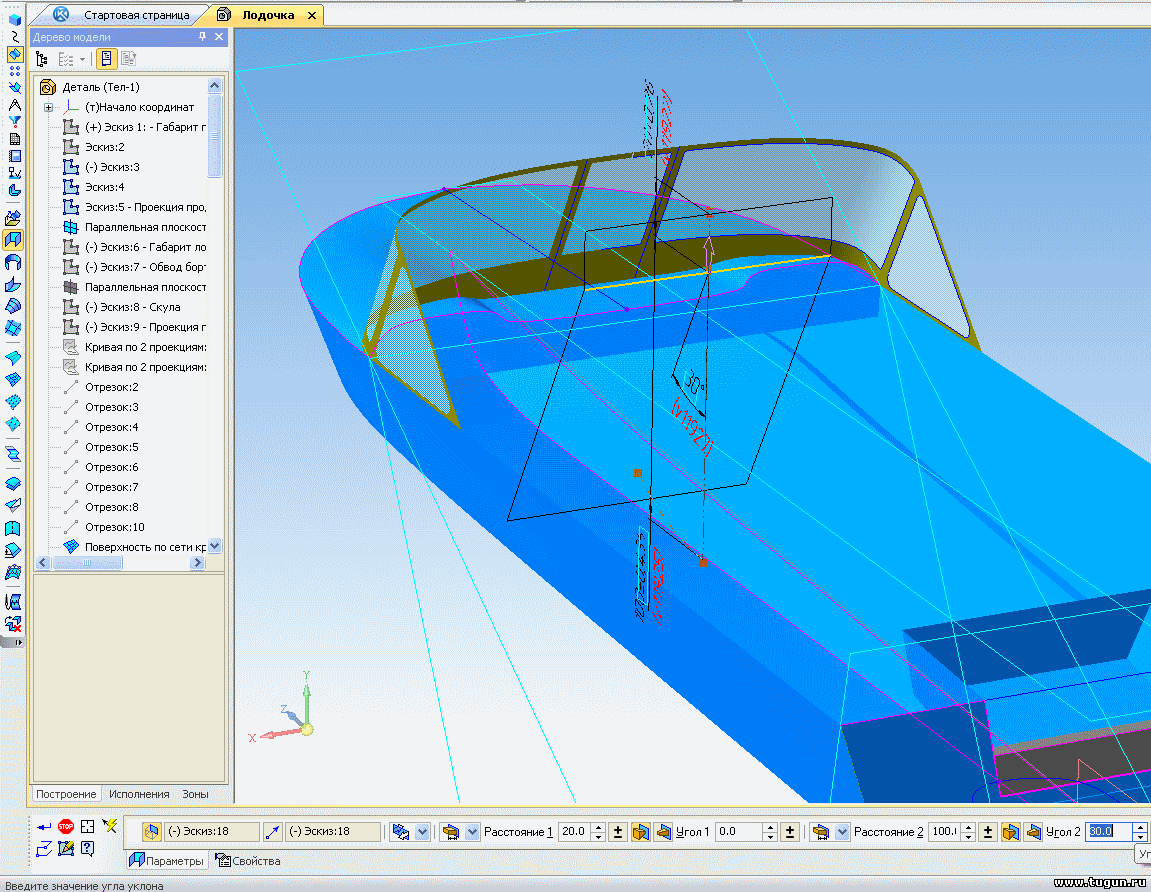

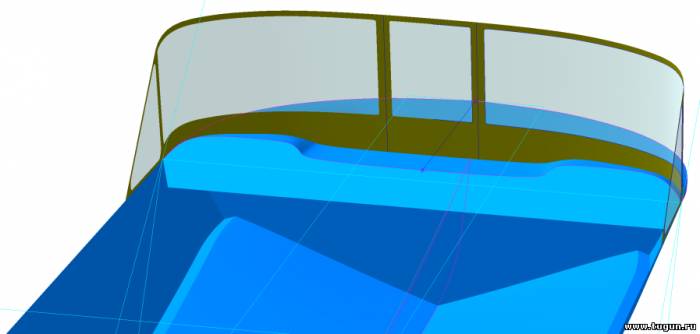

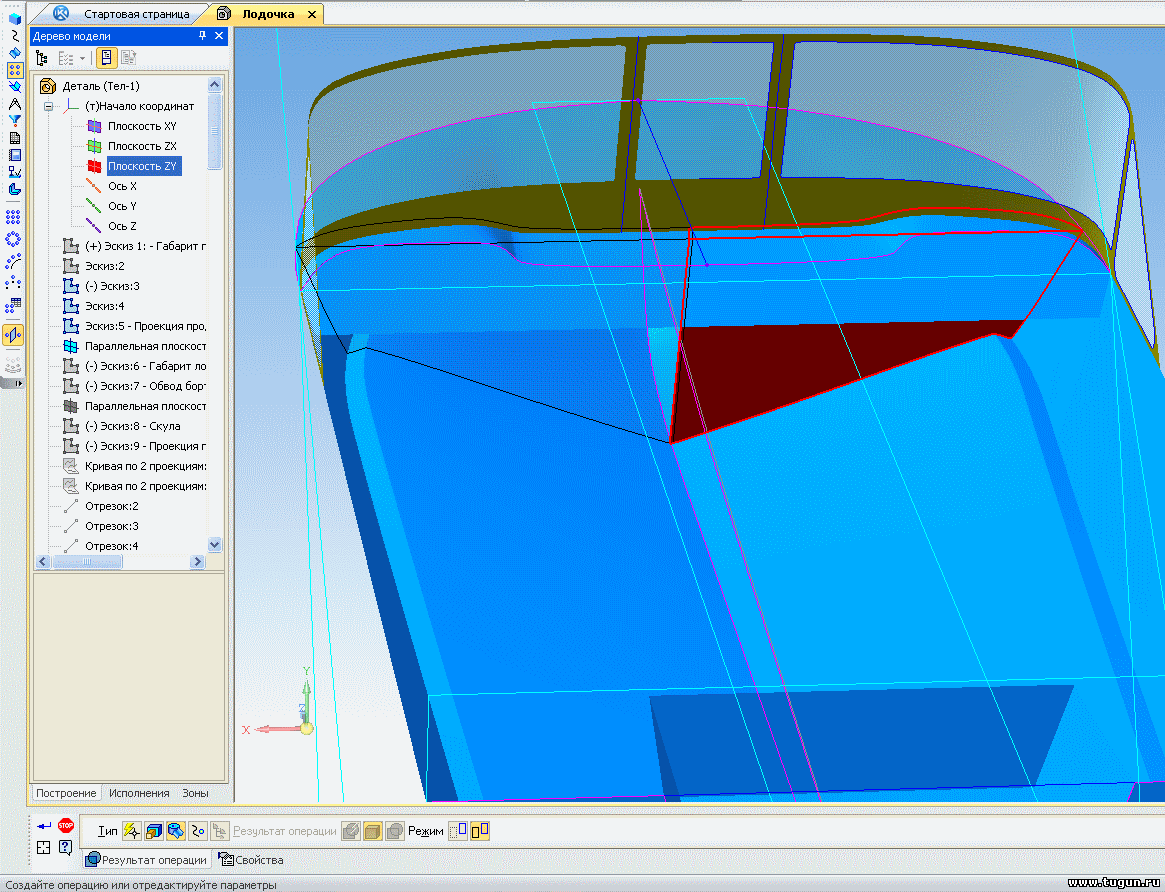

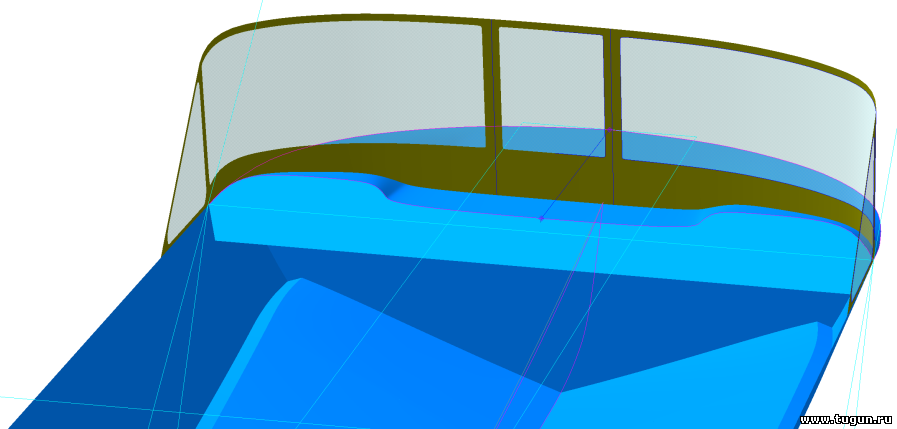

Обрежем лишние уши и сверху, и снизу:

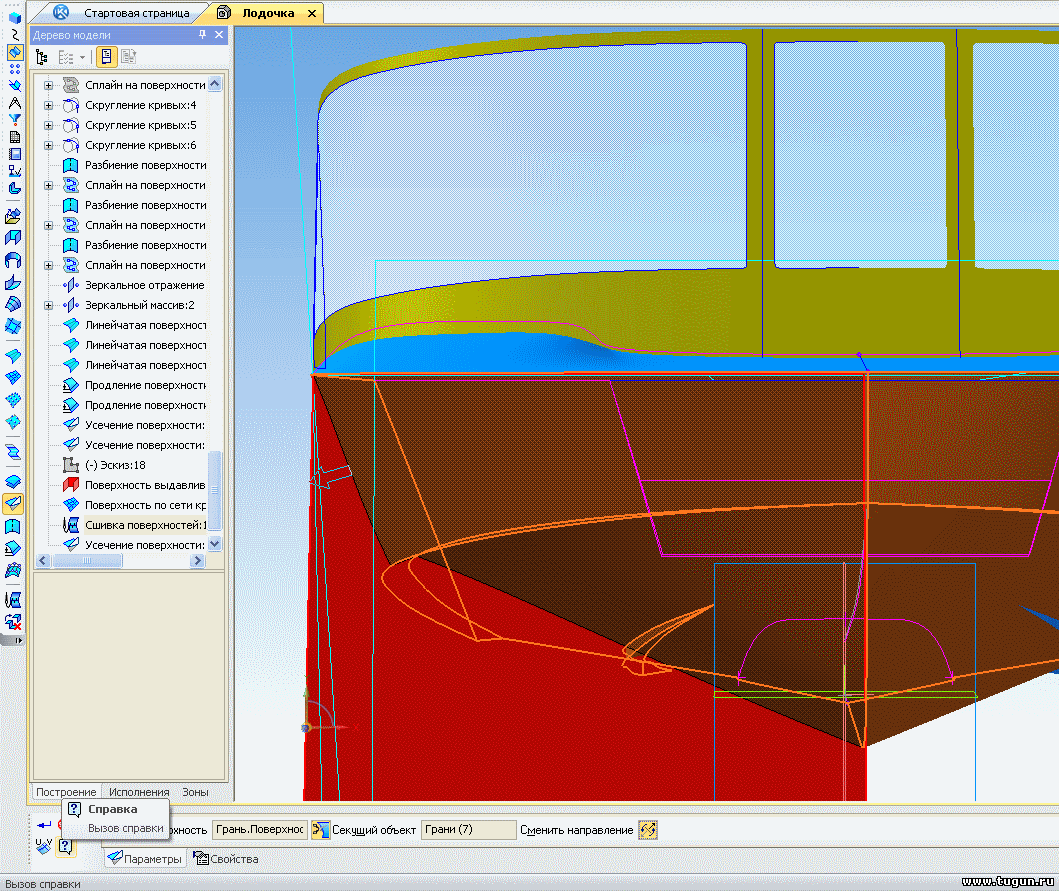

Прикрепления: 6346376.png(131.0 Kb) · 3984084.png(129.1 Kb) · 1686019.png(141.2 Kb) · 0682822.png(133.7 Kb) · 1620046.png(112.0 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Суббота, 03.01.2015, 18:03


ВолчараДата: 03.01.2015, 20:21 | Сообщение # 32
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

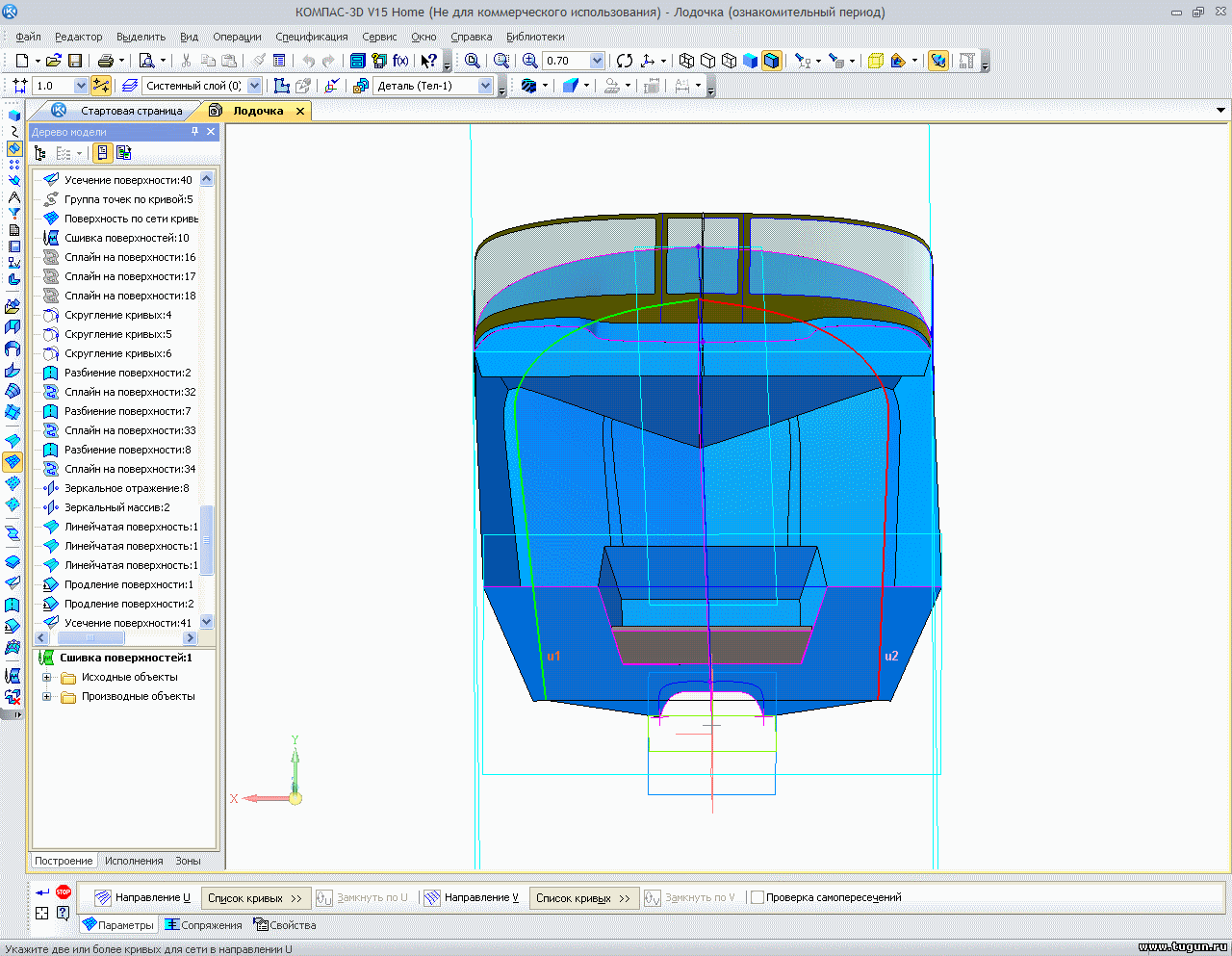

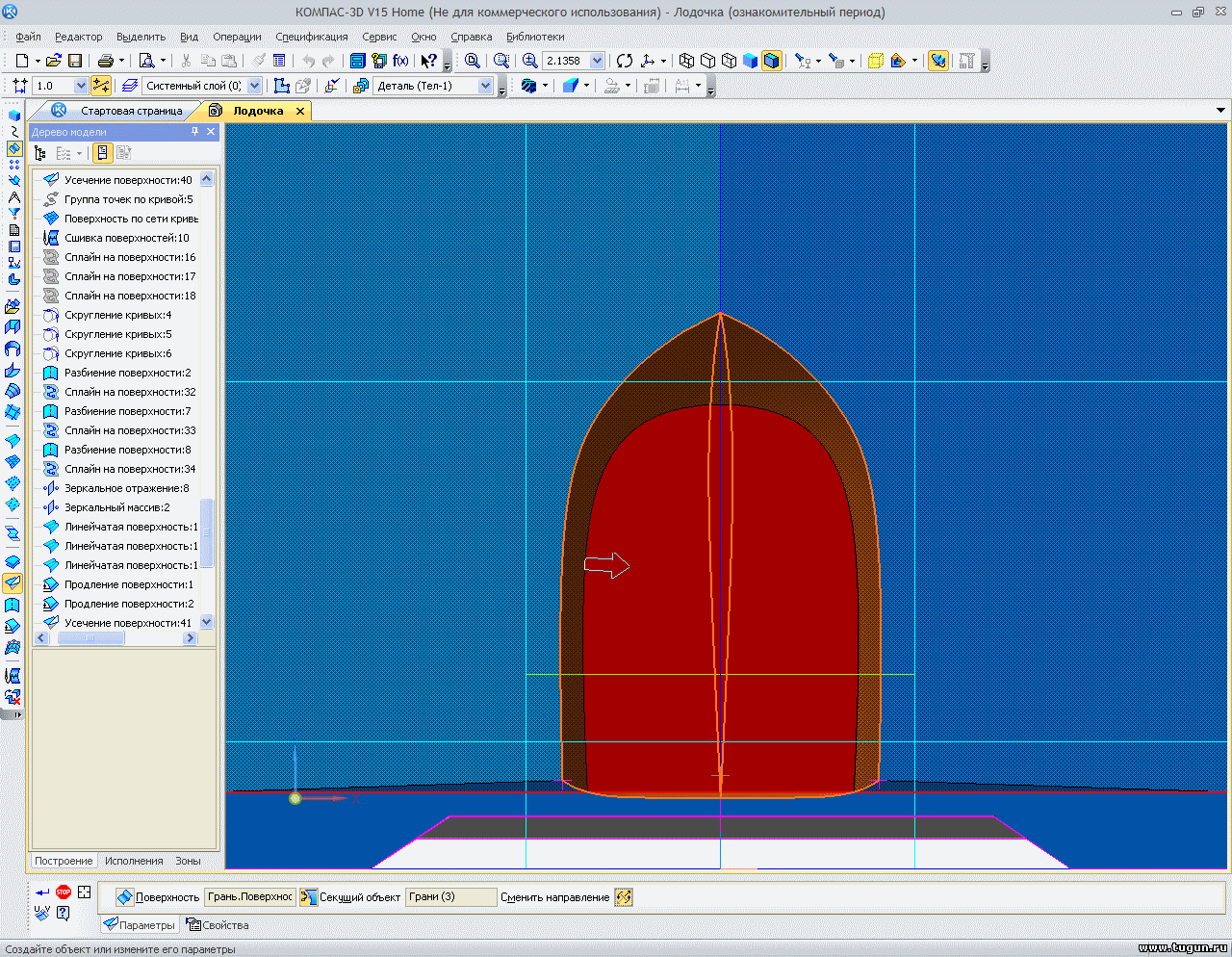

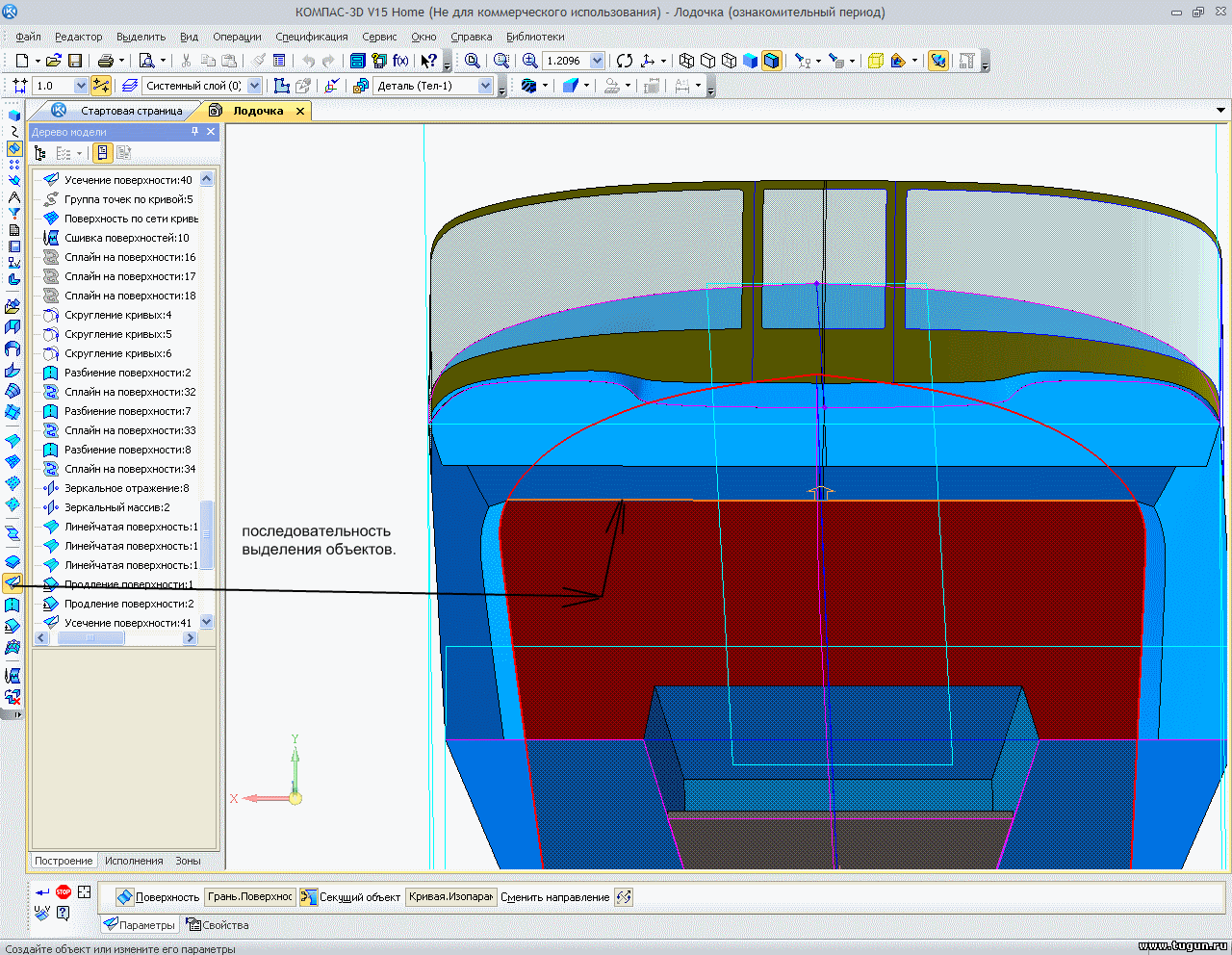

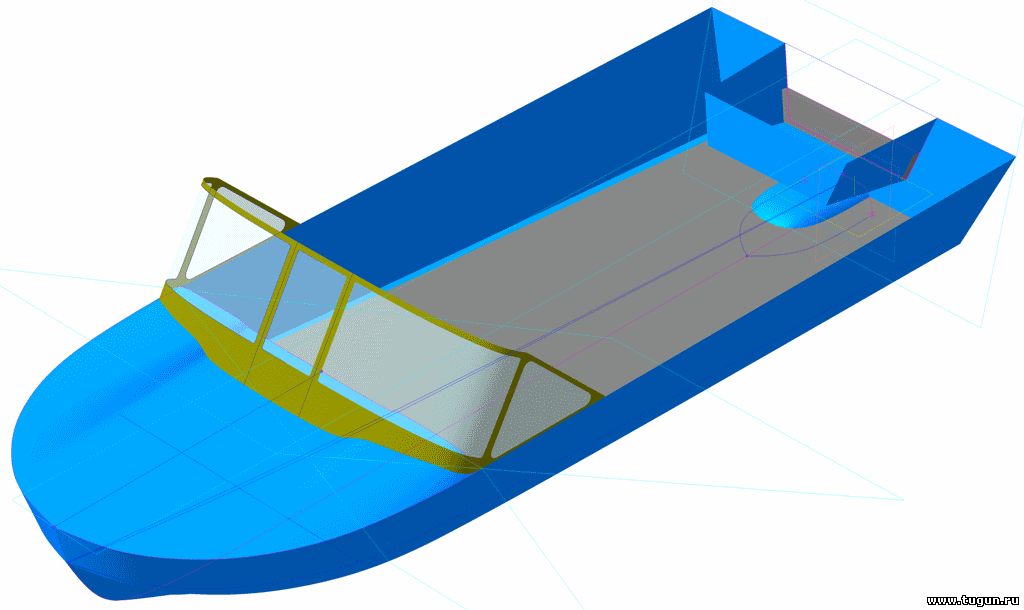

Продублируем настил на днище, чтобы не возбуждать желание шпангоуты строить. Строим по сети кривых, выделяя две кривые. Затем обрезаем часть настила, который прошел по бардачку и усекаем поверхность настила из тоннеля:





Далее, все тем же и все так же:
Прикрепления: 0136197.png(92.4 Kb) · 7045370.png(135.9 Kb) · 6537968.png(95.7 Kb) · 3410261.png(89.5 Kb) · 9484504.png(59.4 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Воскресенье, 04.01.2015, 01:53


ВолчараДата: 04.01.2015, 01:54 | Сообщение # 33
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

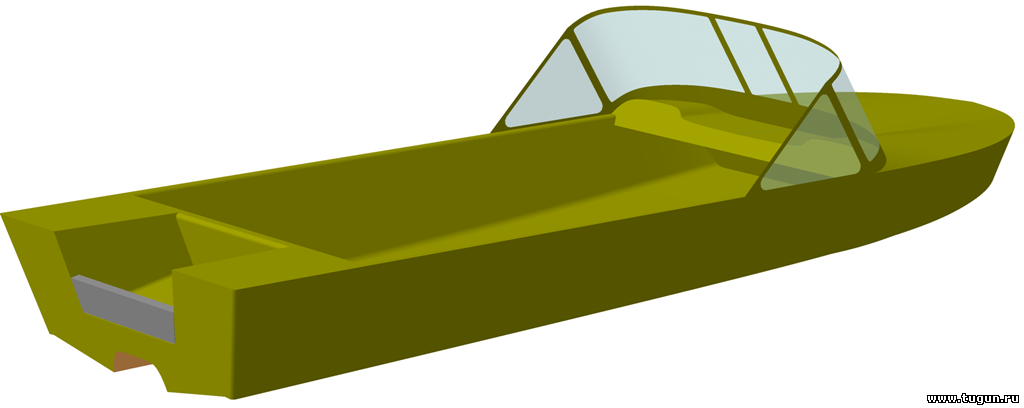

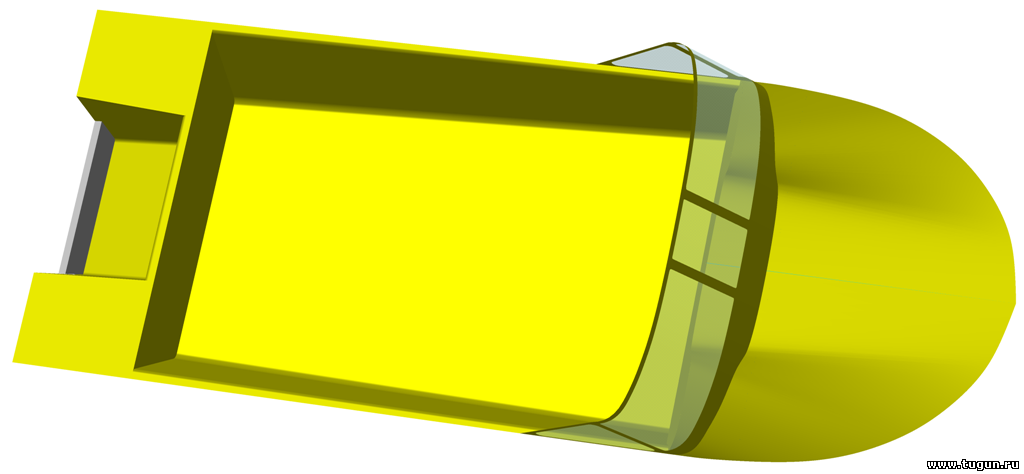

Далее: моделирование по сечениям и не только.

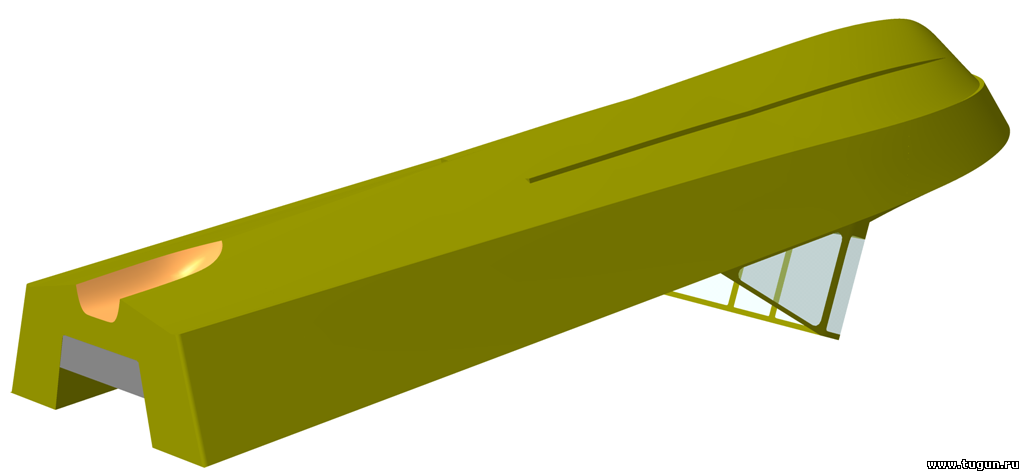

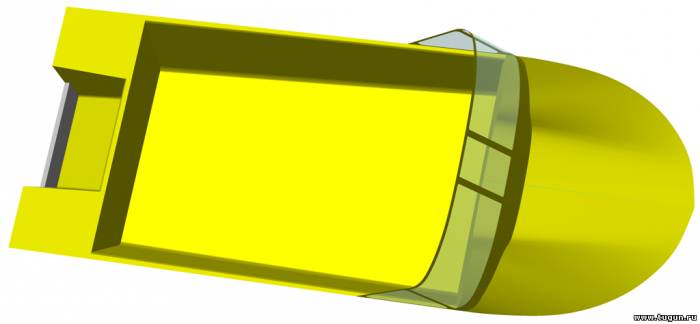

Прикрепления: 5219236.png(110.4 Kb) · 9168168.png(65.6 Kb) · 5749293.png(67.1 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Воскресенье, 04.01.2015, 01:57


axyz6020Дата: 04.01.2015, 02:08 | Сообщение # 34
Алексей
Группа: Проверенные
Сообщений: 59
Награды: 2
Репутация: 54
А как ты её на готовые выкройки разберешь, Компас не умеет!
Инженер


ВолчараДата: 04.01.2015, 09:07 | Сообщение # 35
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Цитата axyz6020 ()
Компас не умеет!

Компас умеет гораздо больше, чем Вы знаете или можете. А если не можете, тогда найдите способ, как доставить это туда, где можете.
Немного о моделировании по сечениям: начинать с него, если нет информации - чертежа детали, почти бесполезное дело и может занять недели - месяцы, а у меня так и годы, чтобы эту деталь смоделировать. При условии, что эта деталь не куб и не параллелограмм, как и не цилиндр. Для этого и существует предварительное моделирование по поверхностям, как более гибкое - быстрое, с дальнейшим снятием координат кривых - поверхностей, разбиением по сечениям - шпангоутам. Полученная информация передается огласке в виде чертежей с тремя проекциями и не те, кто моделировали исходную деталь, с этого момента могут повторять эту деталь с большой точностью по сечениям или по точкам в системе координат. Смотря для чего делается, соответственно и делается выбор в пользу чего-то.
Значит, для повторения внешнего очертания, как и внутреннего, и с высокой степенью точности, нам необходимо иметь чертеж детали в трех проекциях и использовать для этого построение по сечениям. Для этого оно и предназначено, чтобы тот круг пользователей, который не может рассчитать - сделать модель с нуля под свои нужды, смог воспользоваться чужим трудом. Есть еще один путь: распилить модель по своим сечениям, снять размеры детали в сечениях, повторить модель-копию, сделав вторую, а первую выбросить, так как ее размеры могли быть неподходящими.

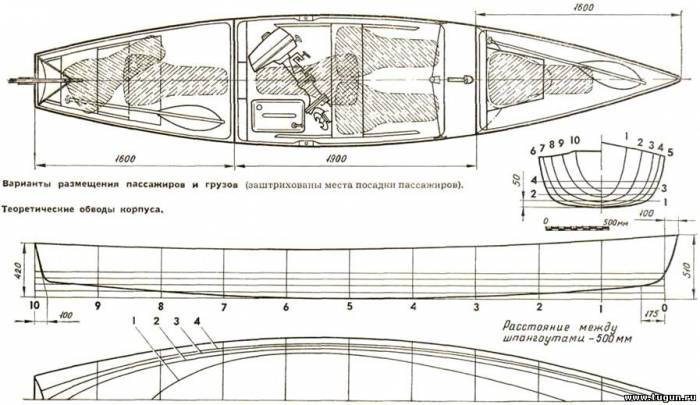

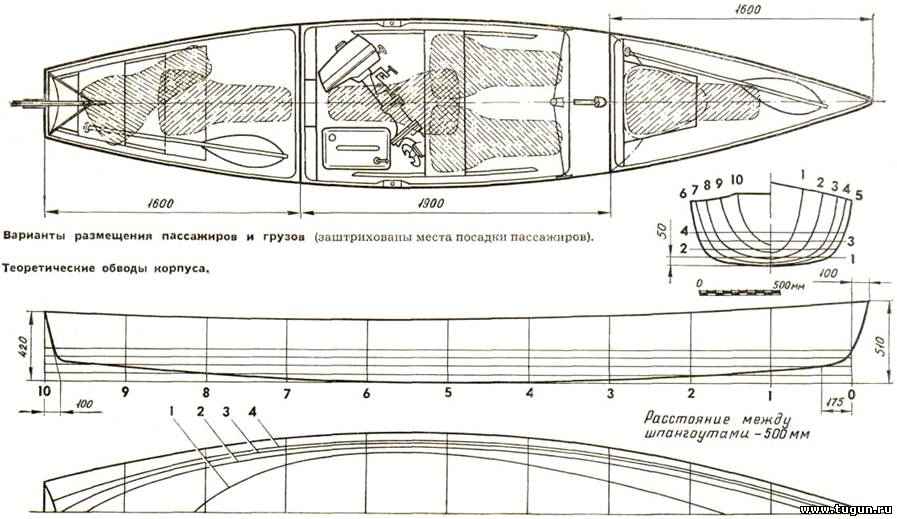

Выбираем чертеж из массы нам понравившихся в Интернете и не обязательно лодки:


Рассмотрим два случая построения:
1.Прямой перенос всех линий в свои плоскости, согласно чертежа.
2. Прямой перенос линий-шпангоутов, с последующим построением операцией " Поверхность по сети кривых".

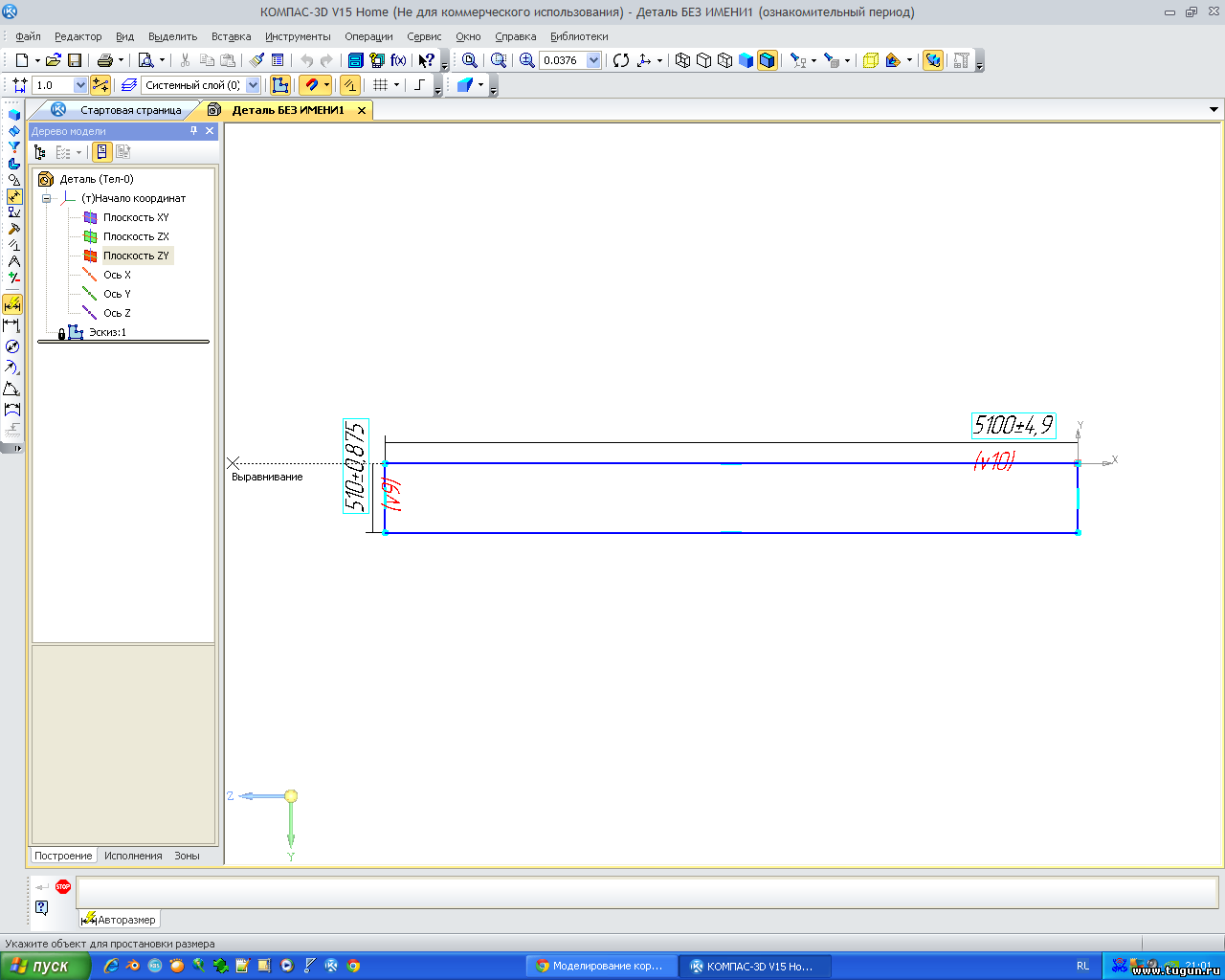

Первый случай. Заходим в плоскость ZY и задаем габарит лодки по длине и высоте, которые нам известны. Это необходимо сделать, чтобы проверить соответствие рисунка в масштабе. У меня в настройках установлена ед. длины - миллиметры, точность отрисовки - 1024:


Выходим из эскиза и заходим снова в плоскость ZY. Это необходимо делать, чтобы Эскиз габарита и Эскиз вставленного рисунка были раздельными, несвязанными.

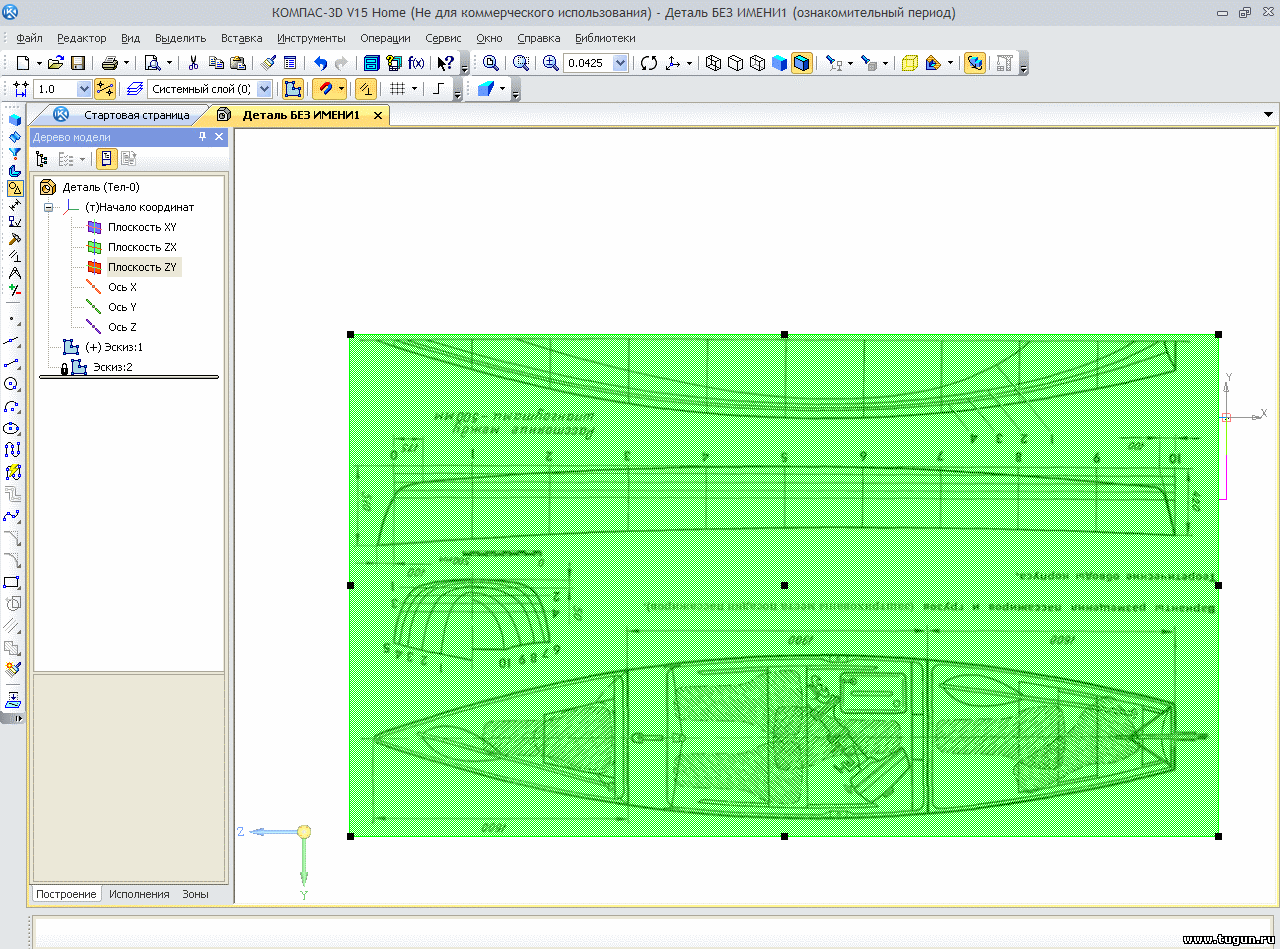

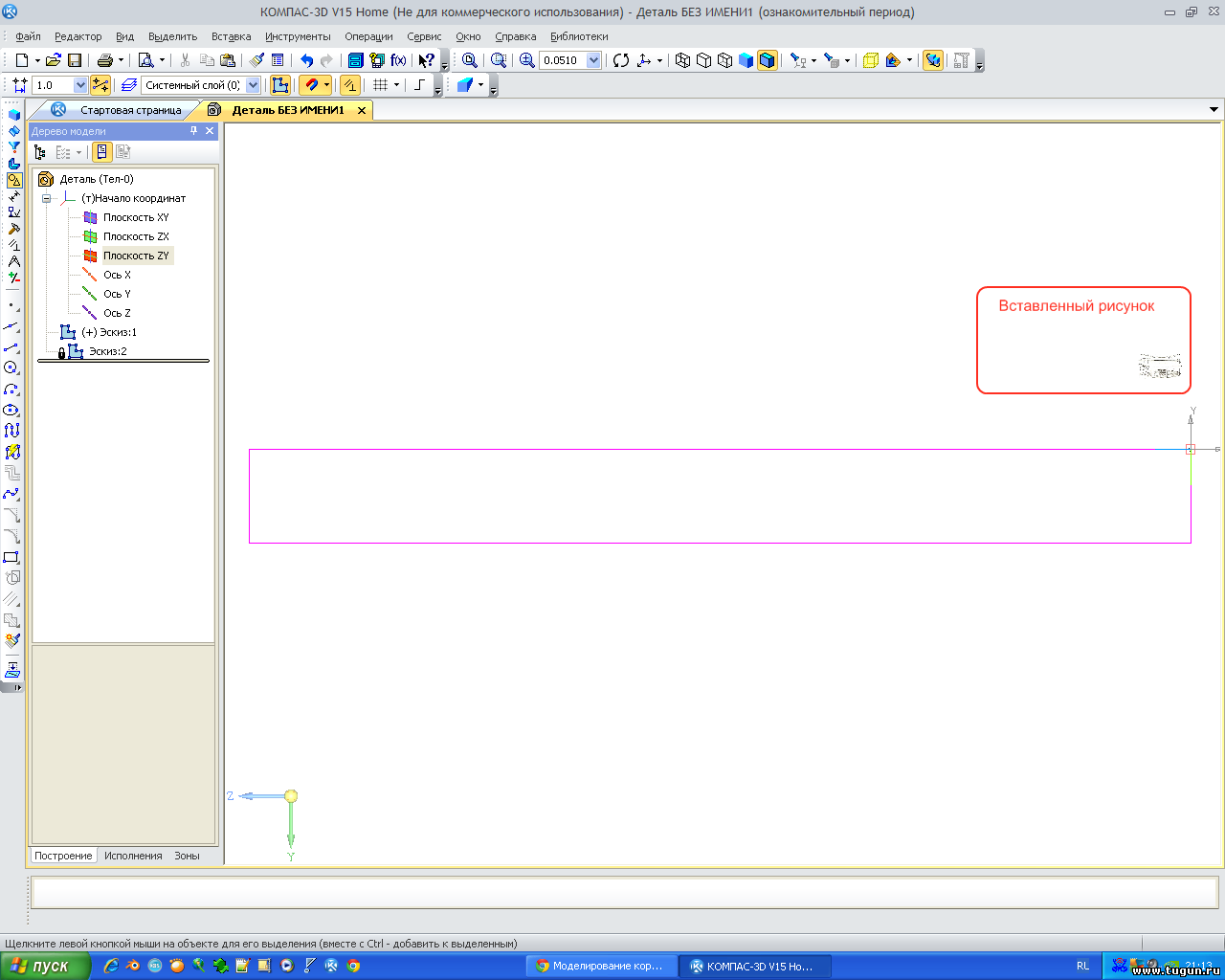

Выделяем вставленный рисунок и растягиваем его до нужного размера:

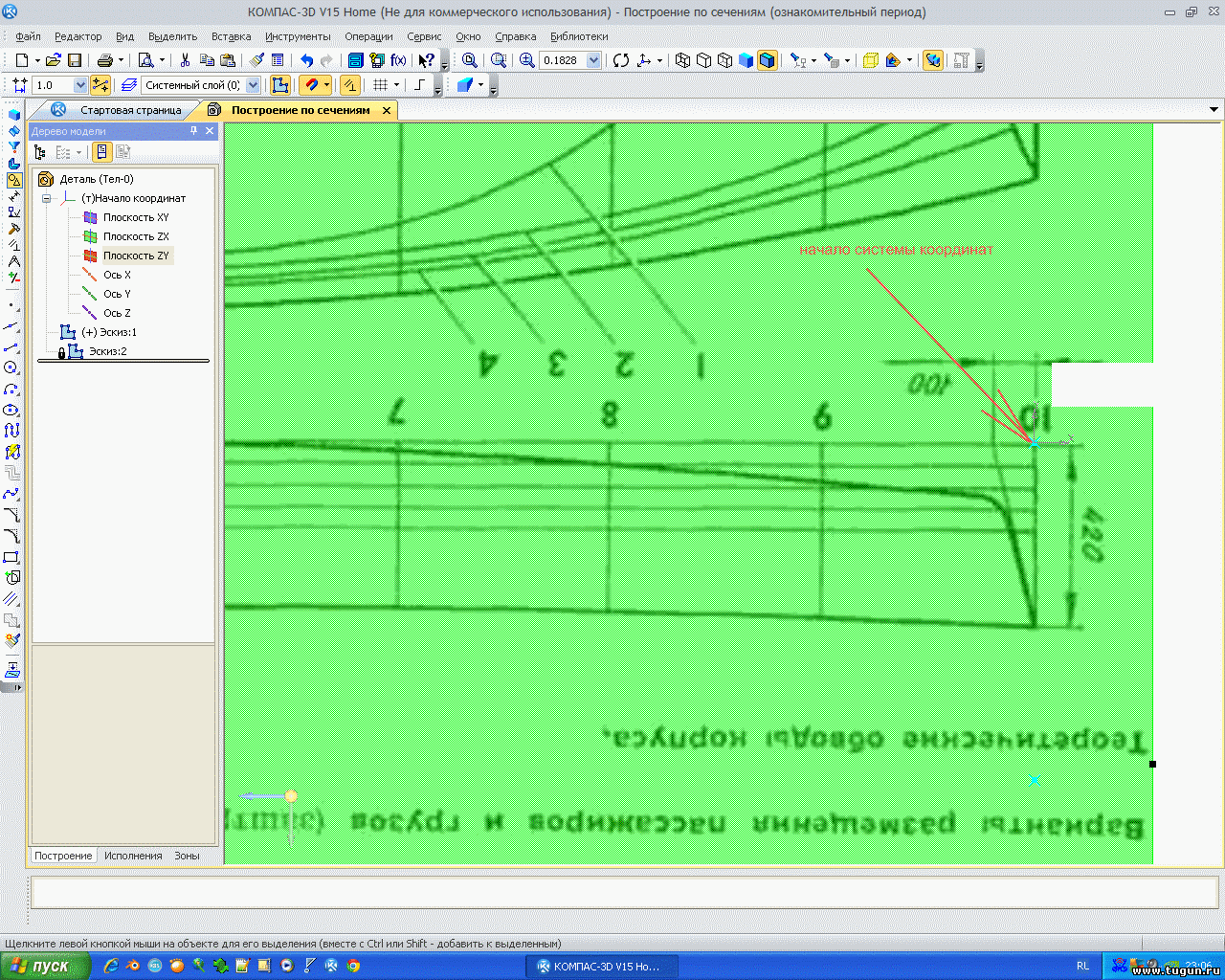

Выбираем нужную точку на чертеже и перетаскиваем ее на начало системы координат, не отпуская левую кнопку мышки:
Прикрепления: 9797354.jpg(73.5 Kb) · 4475299.png(83.6 Kb) · 8440320.png(87.4 Kb) · 9824872.png(123.1 Kb) · 2987639.png(132.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 09.01.2015, 14:14


ВолчараДата: 04.01.2015, 20:25 | Сообщение # 36
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

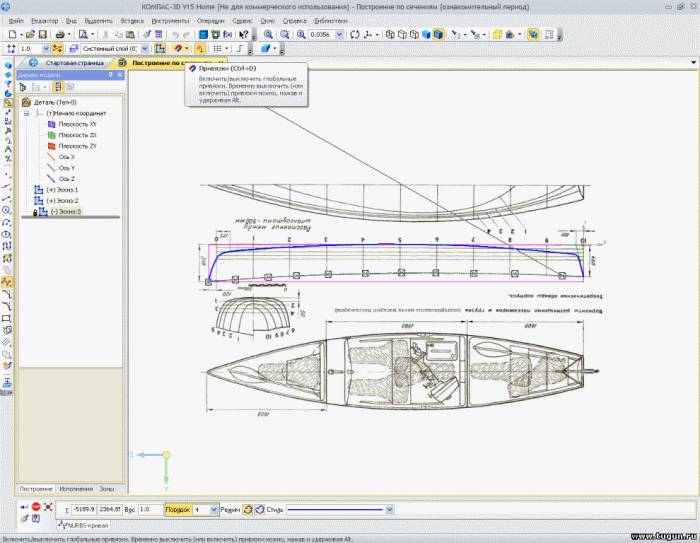

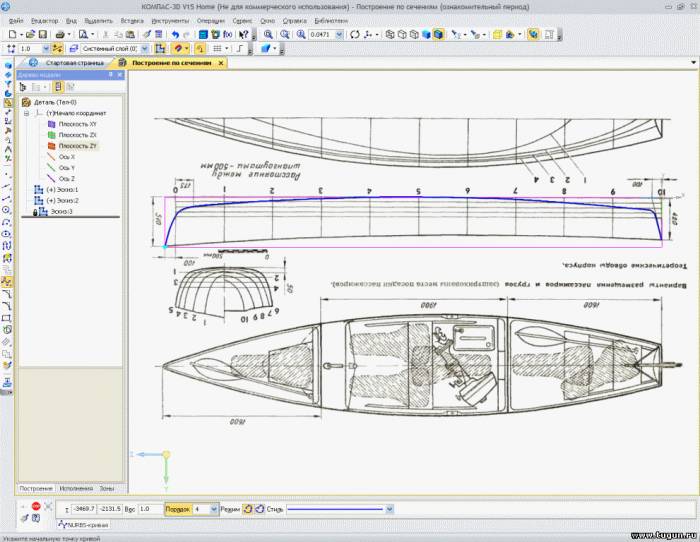

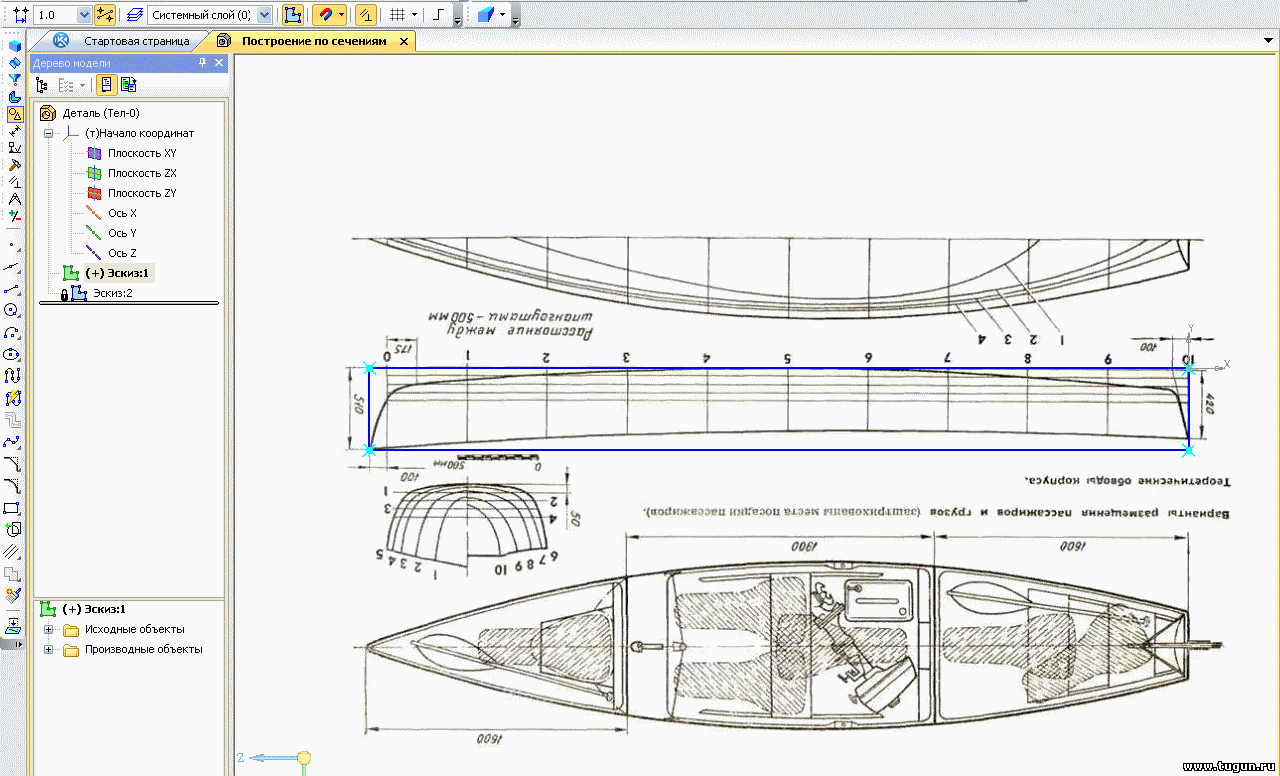

Затем продолжаем растягивать чертеж в левом направлении, пока не получим совмещение по длине и сразу будет понятно соответствие по высоте.
В Эскизе - 2 - (чертеж) необходимо сделать проекцию Эскиза - 1, чтобы было видно габарит.


Все совпало, а лодочка будет выполнена в масштабе 1:1.

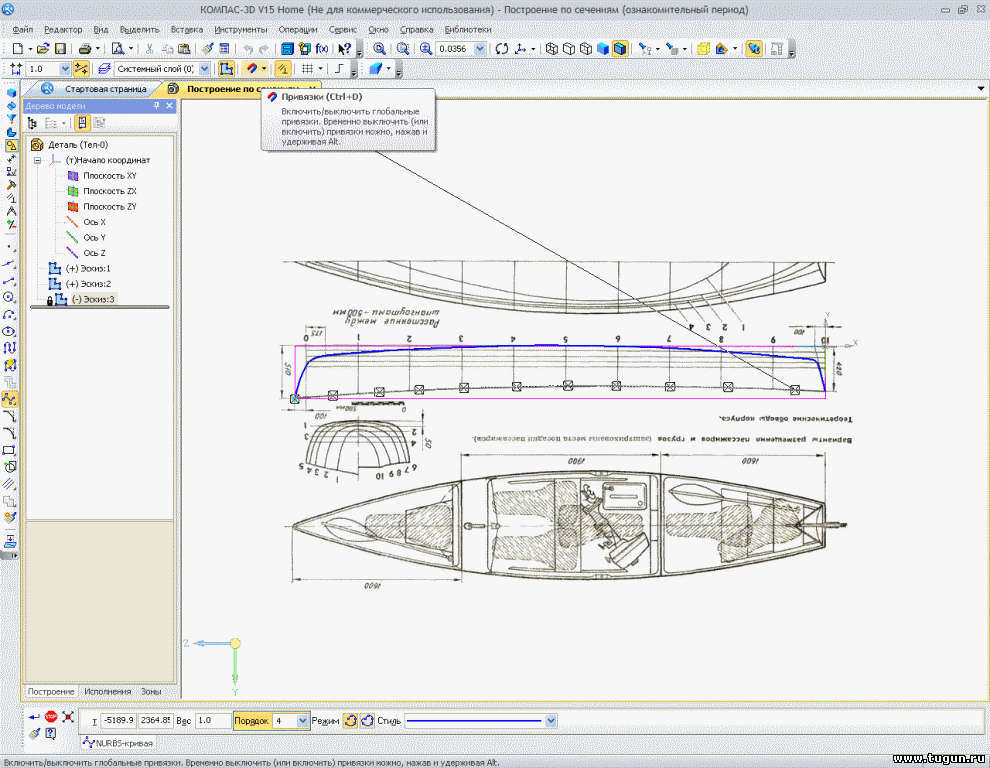

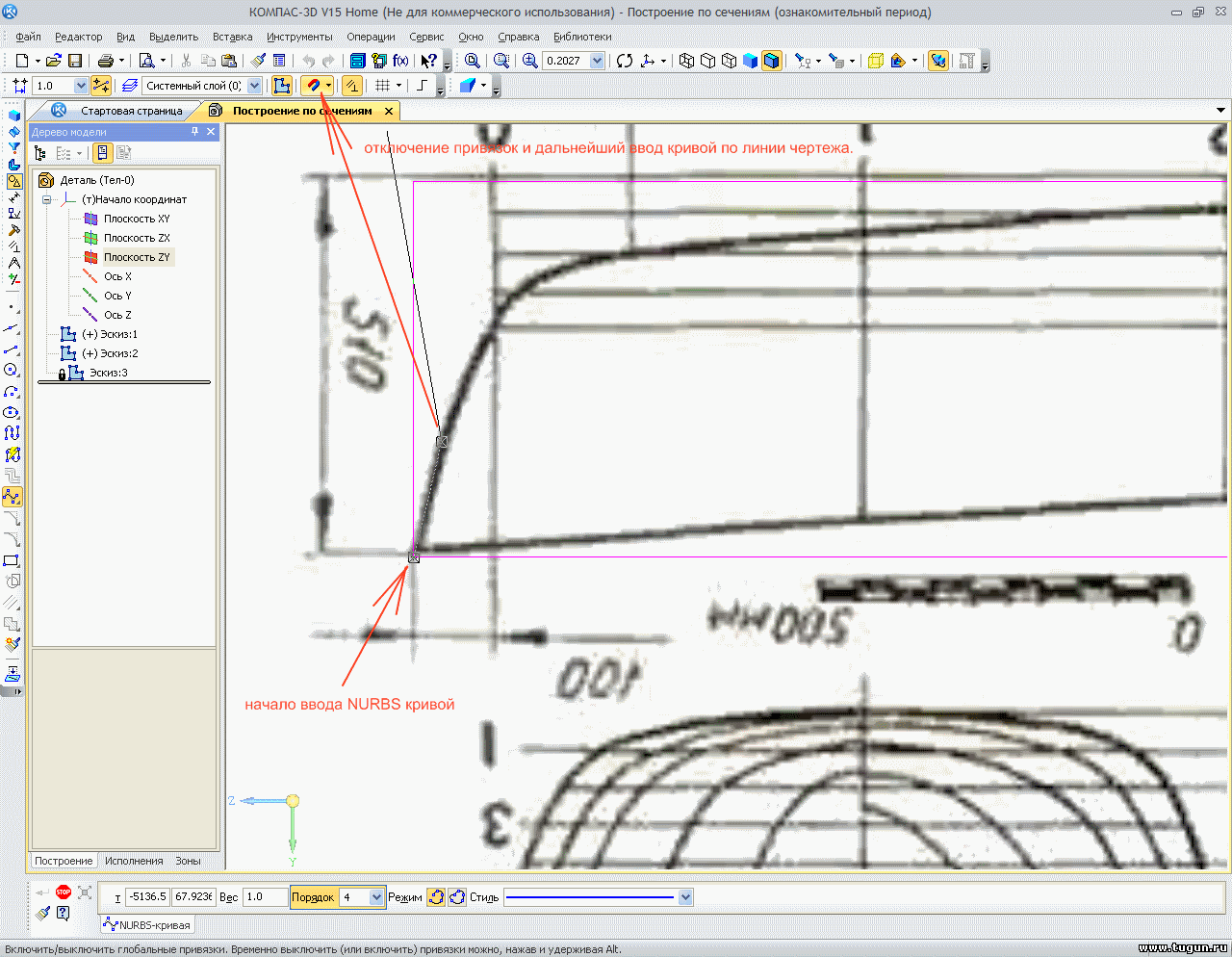

Выходим из Эскиза - 2 и заходим в ту же плоскость, создавая следующий Эскиз и начинаем ввод NURBS кривой по линии обвода днища на чертеже:

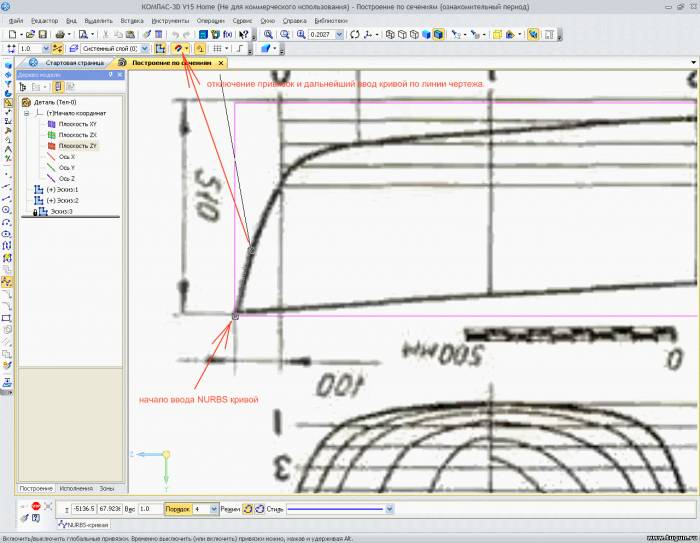

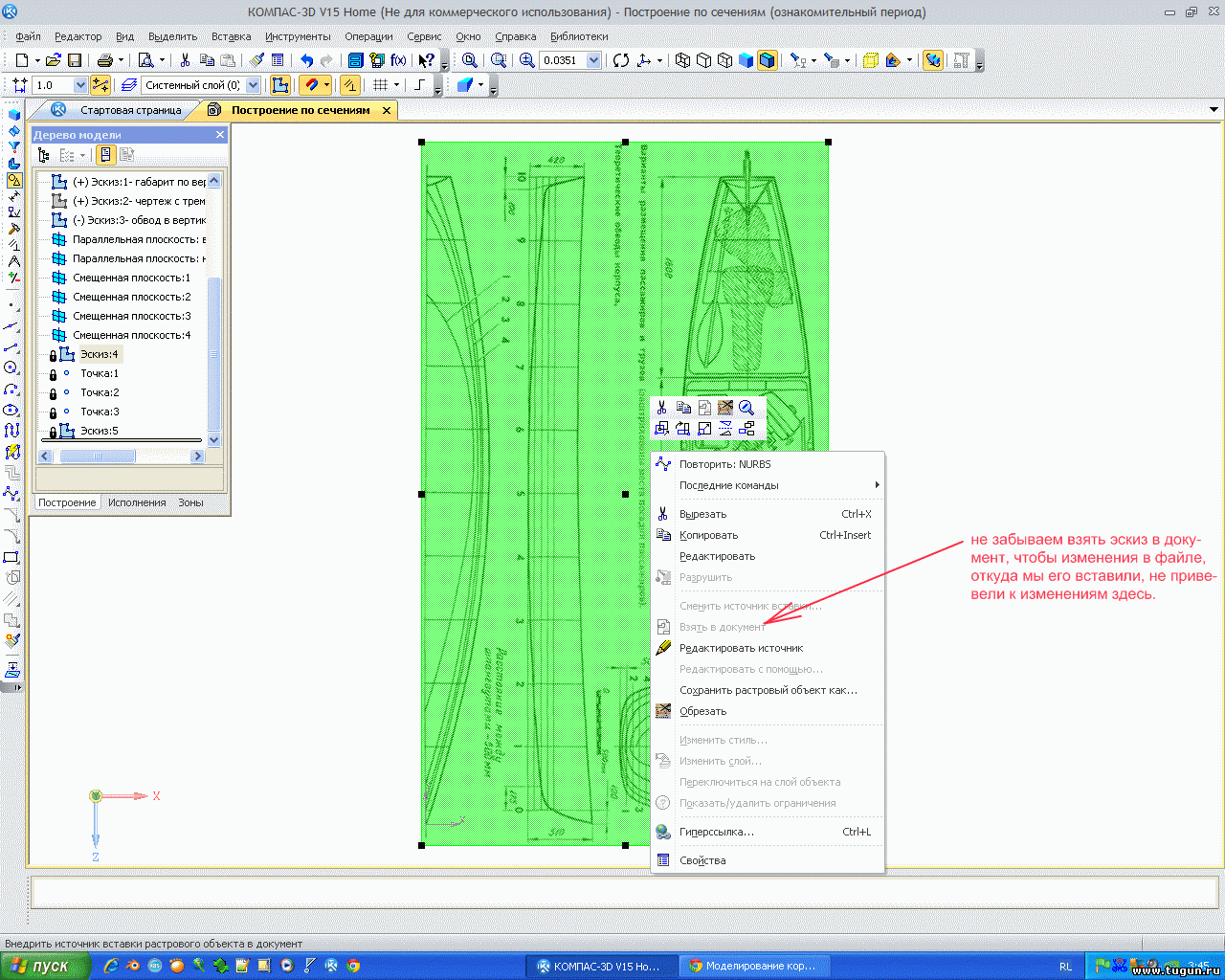

Перед установкой последней точки на кривой чертежа, не забываем вновь включить привязку, а иначе не привяжетесь:

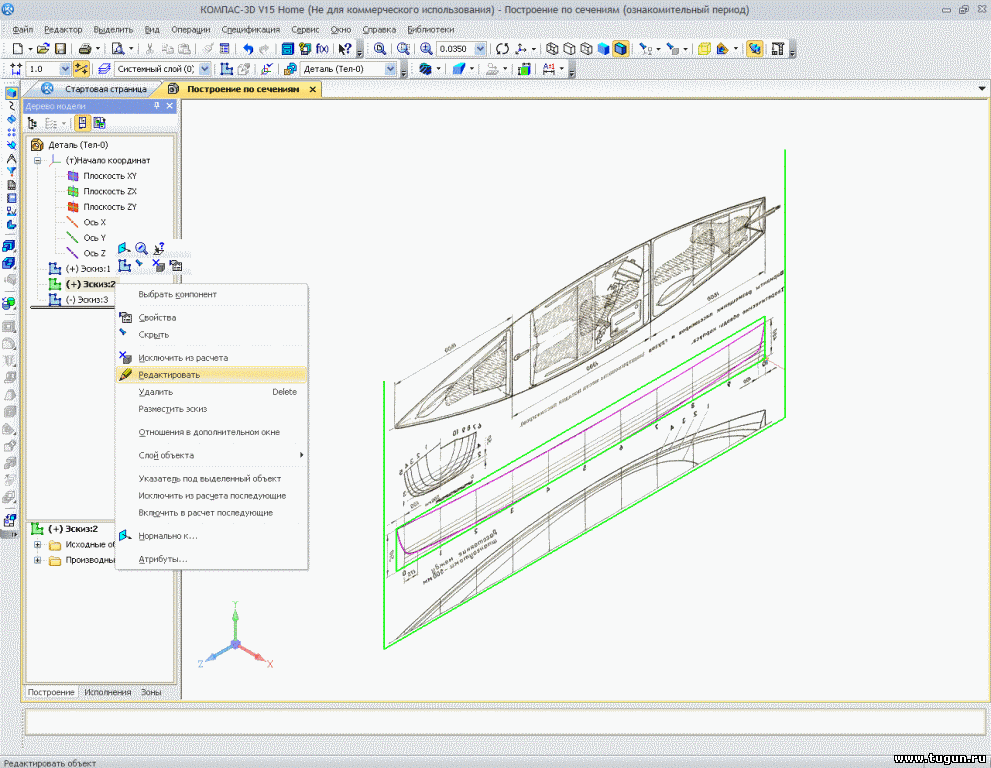

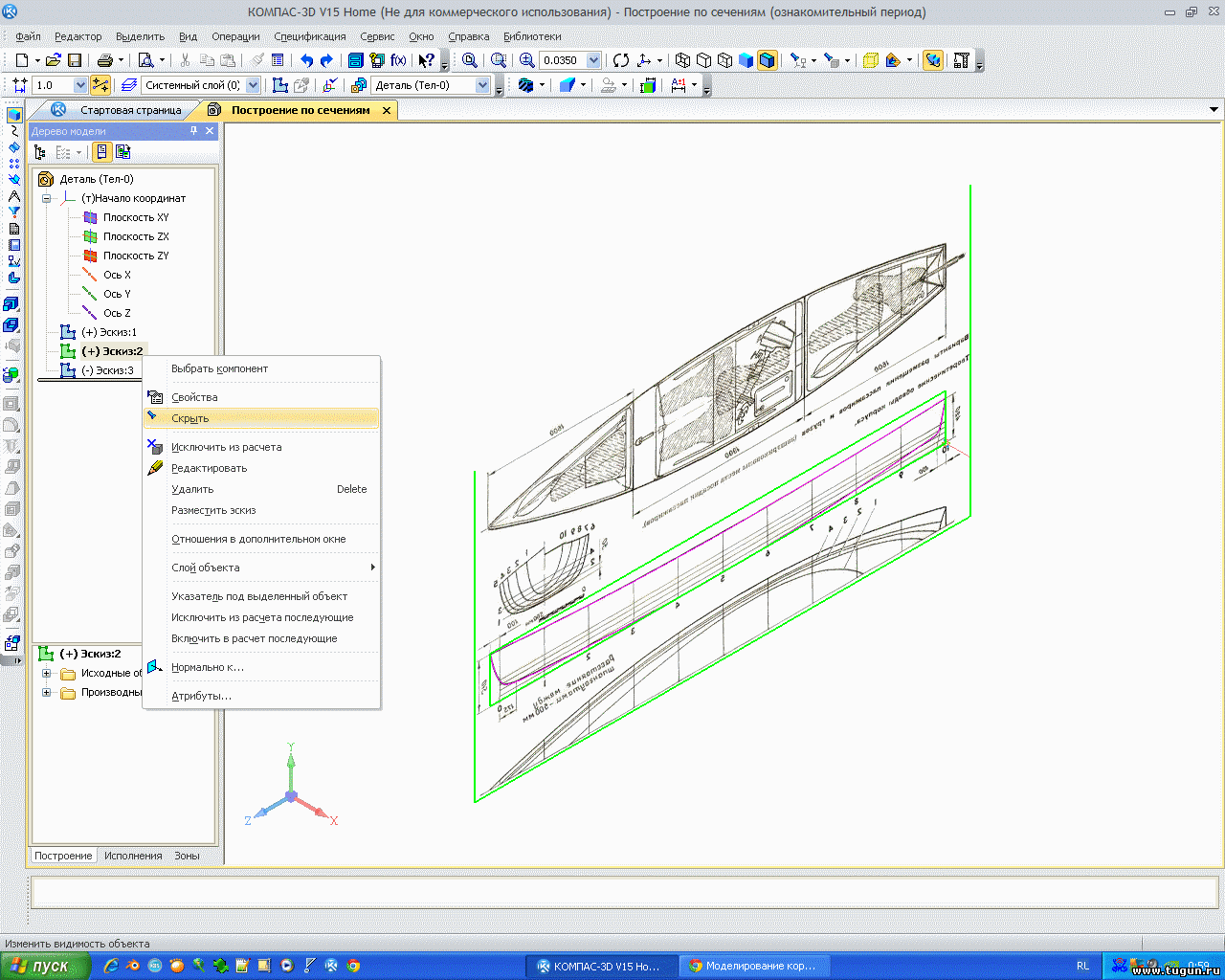

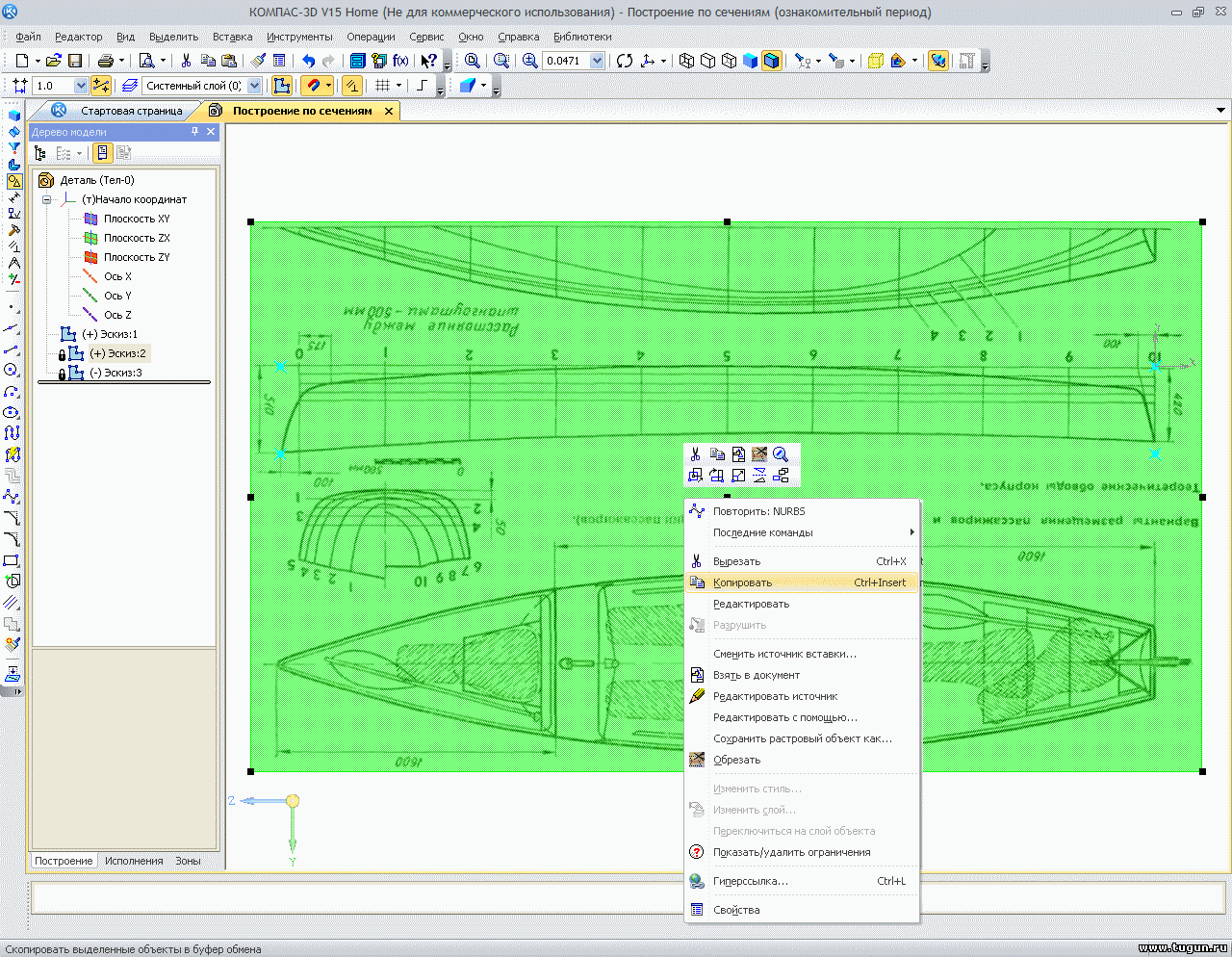

Выходим из Эскиза и правой кнопкой мыши выделяем Эскиз-2, заходим в редактор и выделив Эскиз - чертеж копируем в буфер обмена. Выходим из Эскиза и скрываем его:
Прикрепления: 8654220.png(133.0 Kb) · 1245944.png(148.9 Kb) · 7248640.png(132.9 Kb) · 9251802.png(123.8 Kb) · 9450567.png(116.6 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Воскресенье, 04.01.2015, 21:53


ВолчараДата: 04.01.2015, 21:40 | Сообщение # 37
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

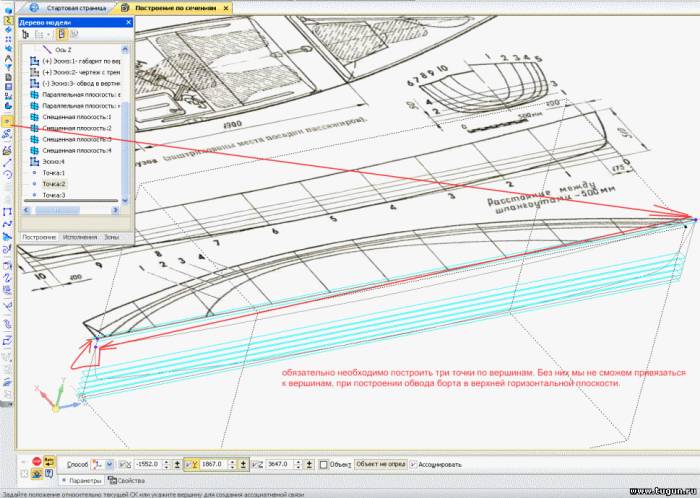

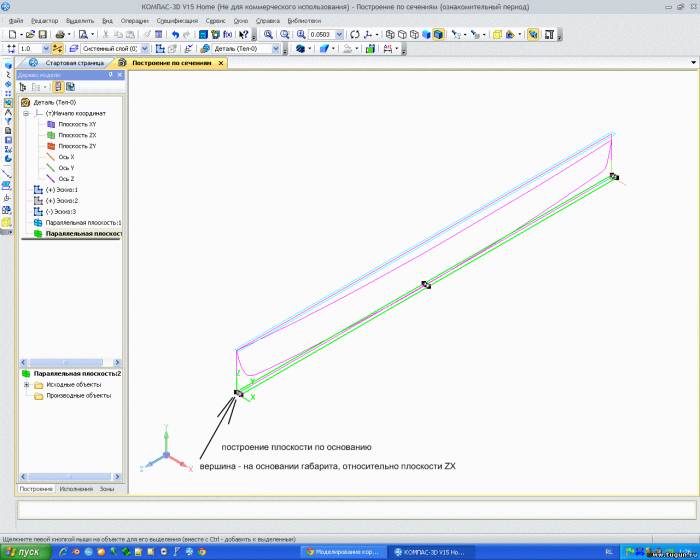

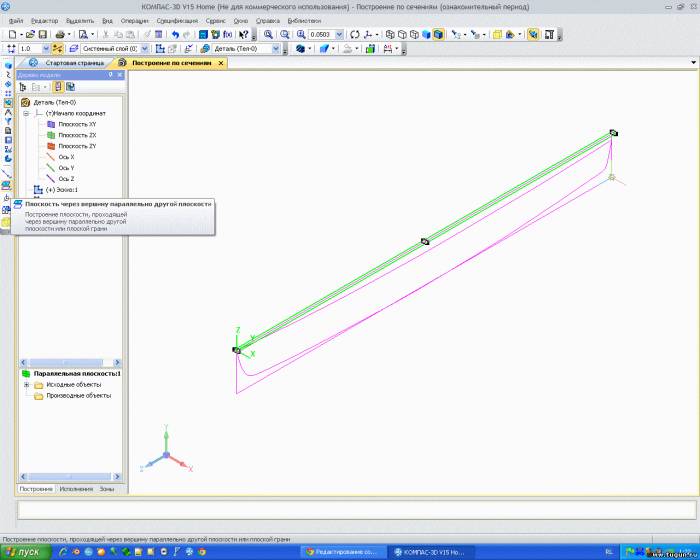

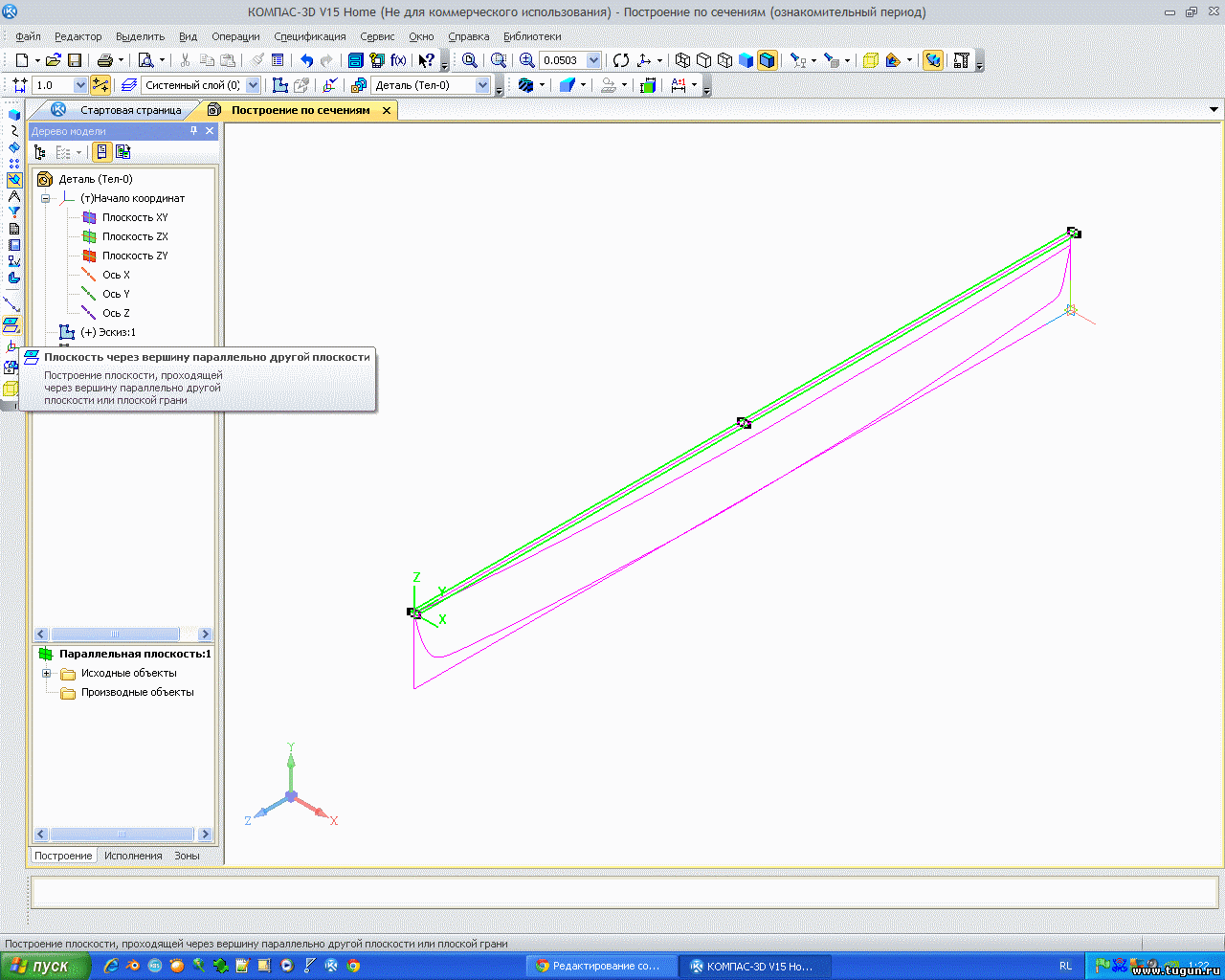

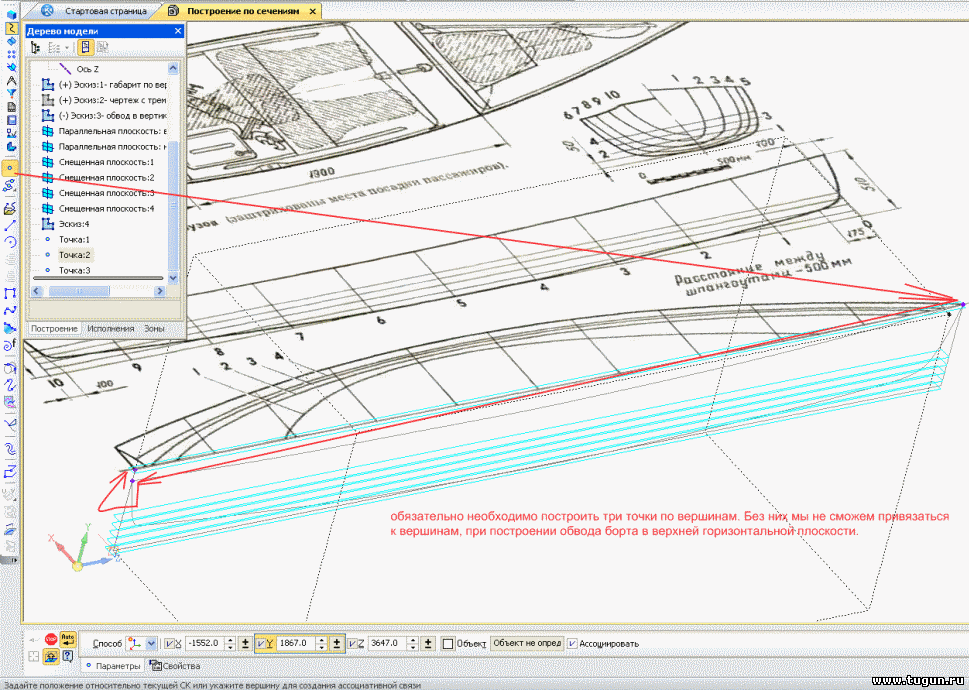

Создаем горизонтальную плоскость по одной вершине - левой - в носовой части , относительно плоскости системы координат ZX:

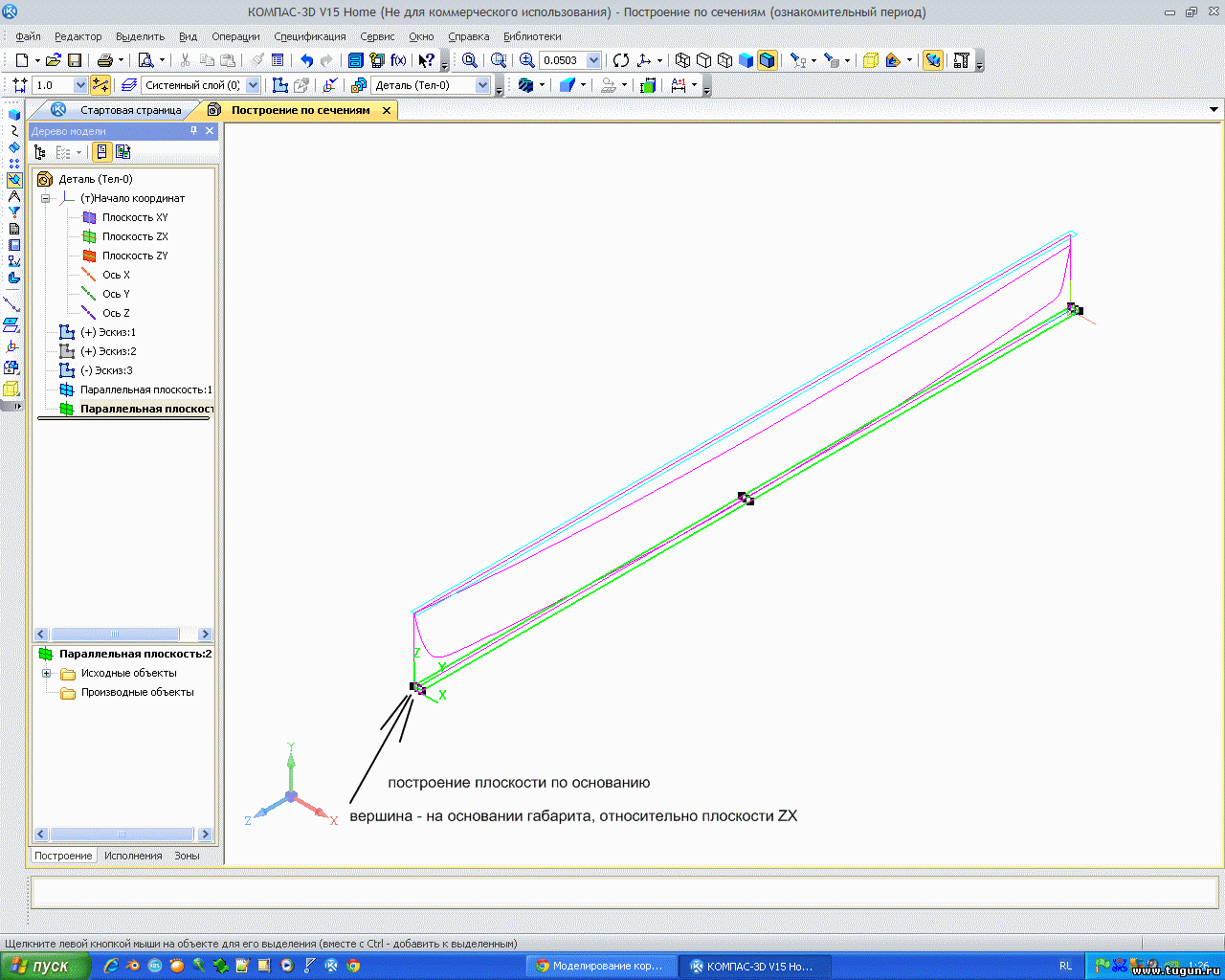

Создаем самую нижнюю плоскость:


Построим остальные четыре плоскости, которые расположены друг от друга на расстоянии 50 мм., согласно чертежа. Строить будем операцией "Смещенная плоскость" - относительно самой нижней плоскости, а остальные относительно соседней - ниже:
Прикрепления: 0431924.png(134.5 Kb) · 4324671.png(142.1 Kb) · 8873546.png(101.4 Kb) · 4131547.png(103.0 Kb) · 6403417.png(105.8 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Воскресенье, 04.01.2015, 22:40


ВолчараДата: 04.01.2015, 22:52 | Сообщение # 38
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

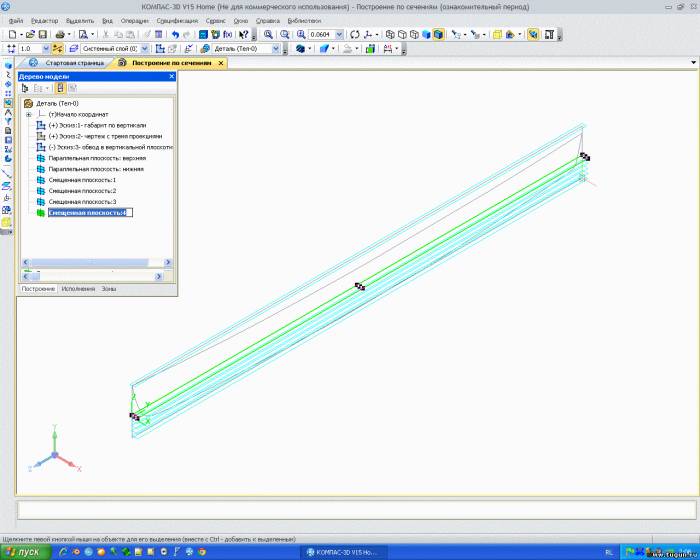

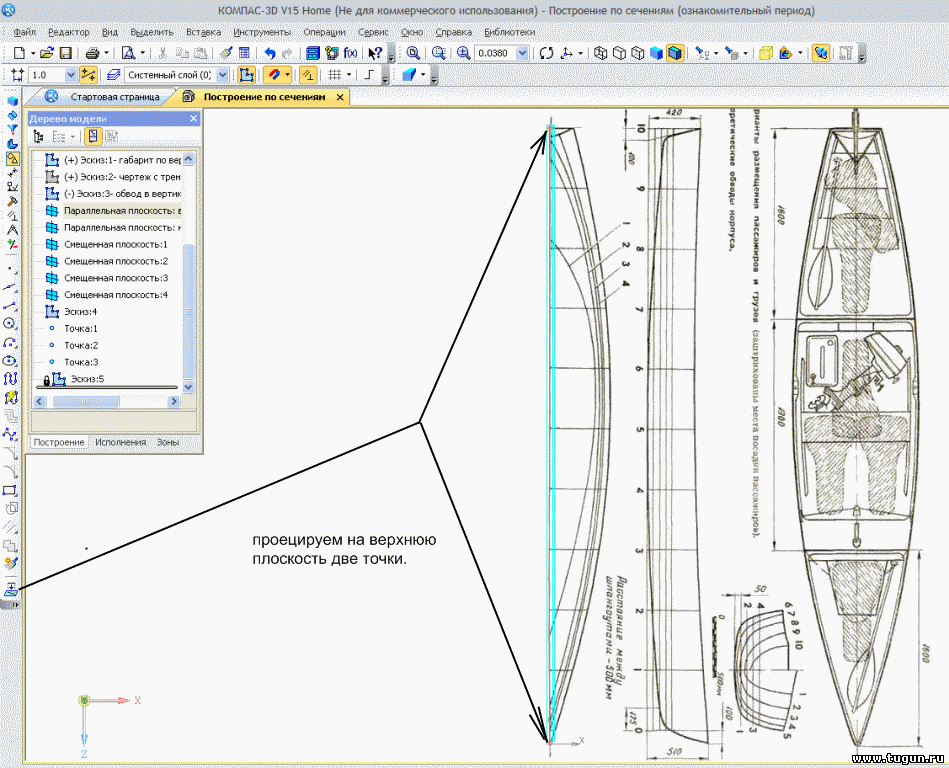

В Дереве построения назначим имена верхней и нижней плоскостям, а номера остальных совпадают с номерами на чертеже:

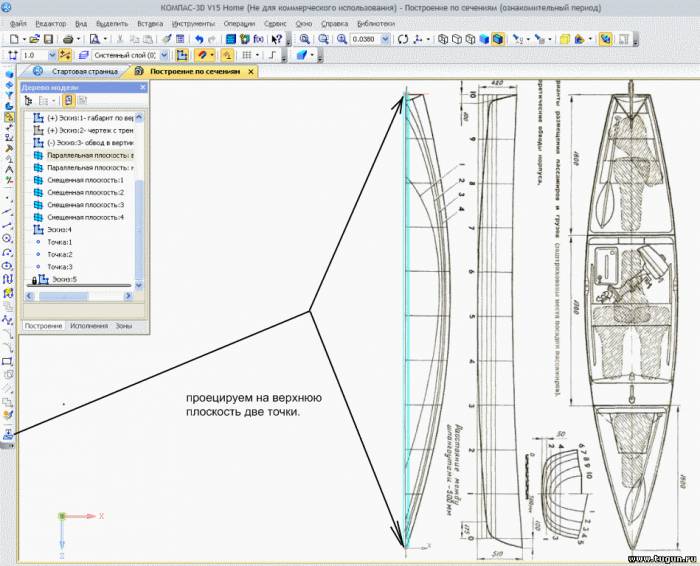

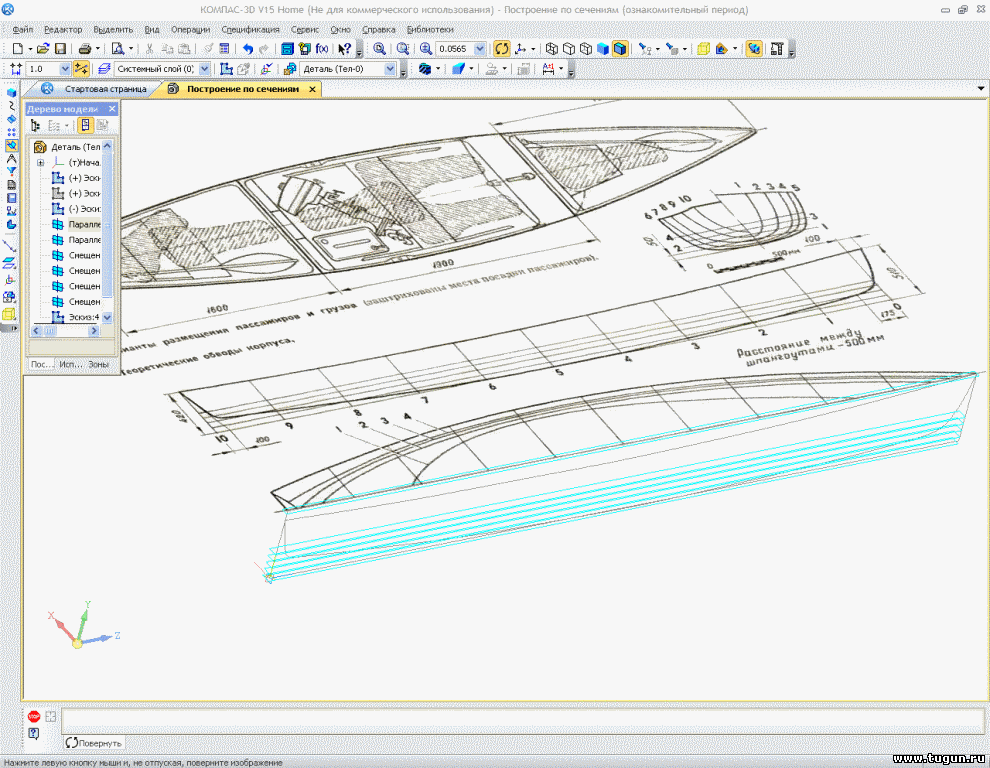

Построим в верхней горизонтальной плоскости обвод борта. Он будет служить проекцией для построения реального обвода с вершины в носовой части к вершине на транце:




После подгонки чертежа к габариту, заходим через Эскиз в верхнюю плоскость и строим NURBS кривую по обводу борта. Чертеж необходимо повернуть в том файле, где он хранится и только потом вставлять. Можно повернуть и здесь, в Компасе, но я по привычке там - не в Компасе:
Прикрепления: 0486589.png(99.1 Kb) · 8470044.png(133.6 Kb) · 6105246.png(139.9 Kb) · 8546549.png(140.8 Kb) · 8740248.png(133.9 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 05.01.2015, 08:27


ВолчараДата: 05.01.2015, 08:49 | Сообщение # 39
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

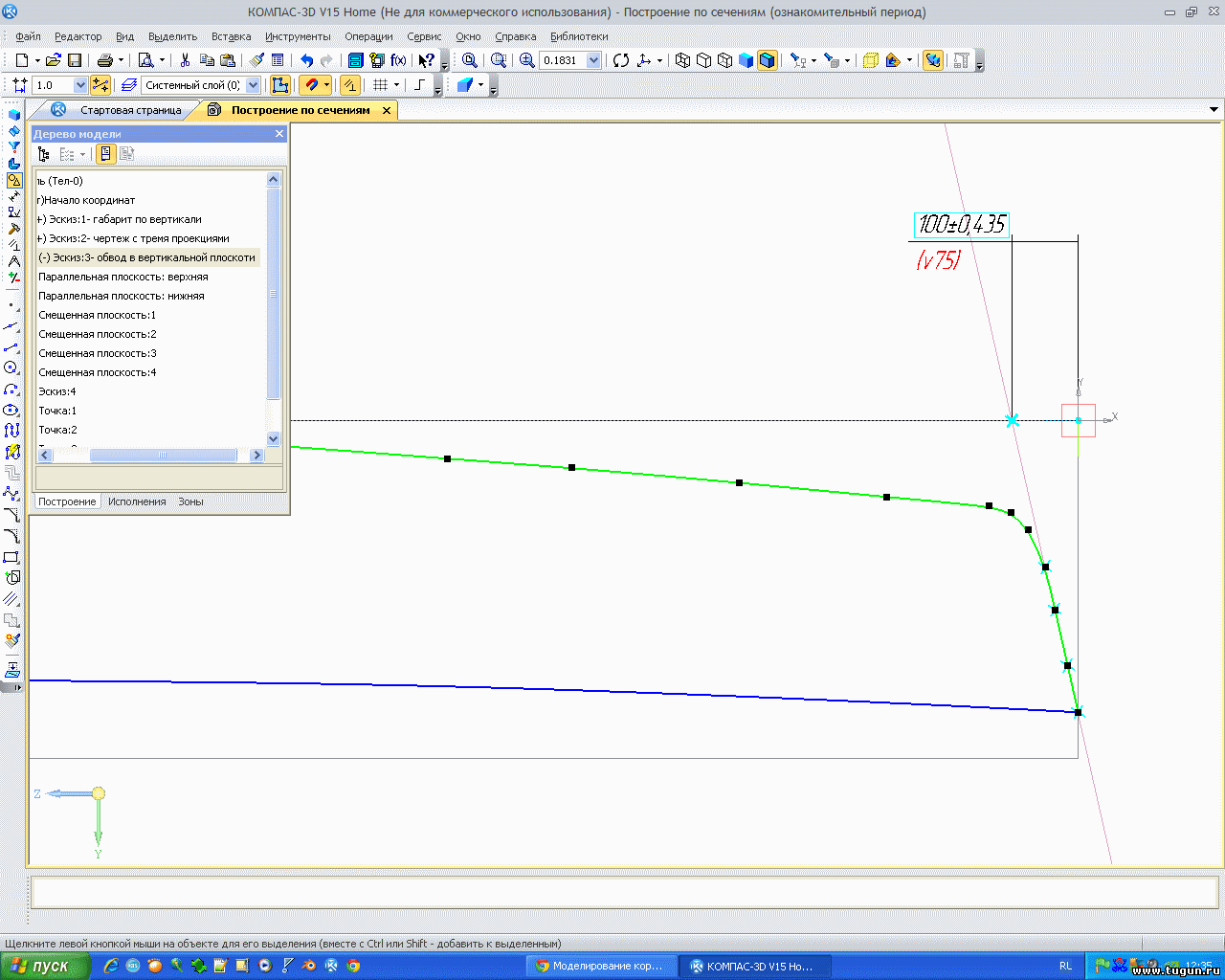

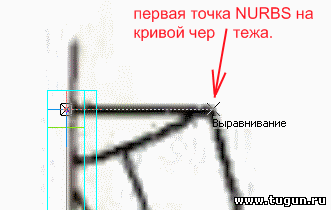

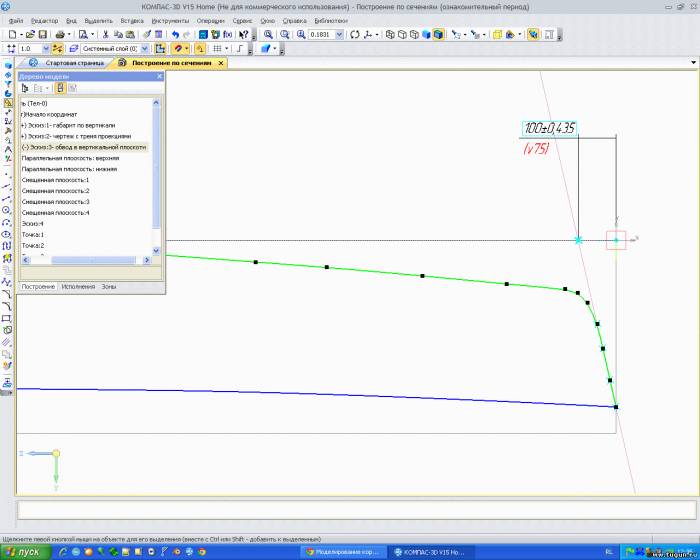

Начинается построение кривой с первой точки, которая должна быть строго на одной линии с вершиной вертикальной плоскости:


Построенная кривая - синяя кривая:

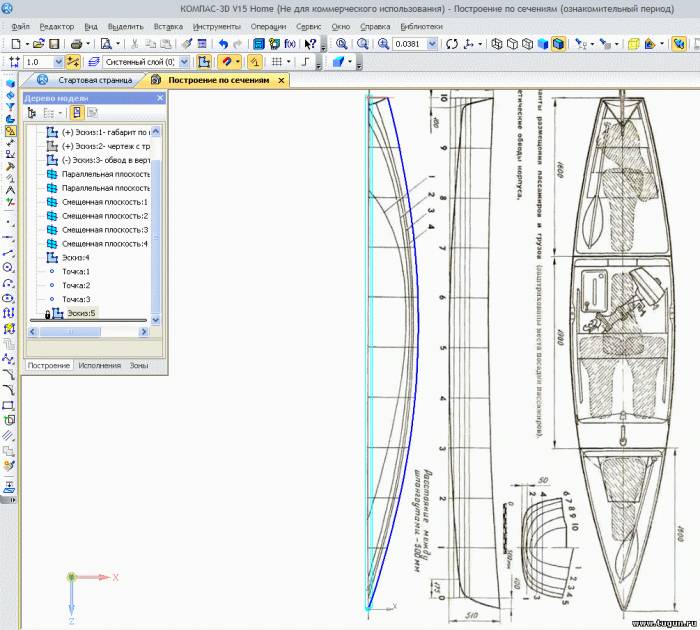

Выходим из Эскиза и заходим в Эскиз-3, чтобы подкорректировать кривую по транцу, задав точку по основанию на расстоянии 100 мм. от начала системы координат, как на чертеже. Корректируем кривую по вспомогательному наклонному отрезку:
Прикрепления: 8876047.png(12.1 Kb) · 3107366.png(148.8 Kb) · 0054569.png(65.1 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 05.01.2015, 15:14


ВолчараДата: 05.01.2015, 10:59 | Сообщение # 40
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

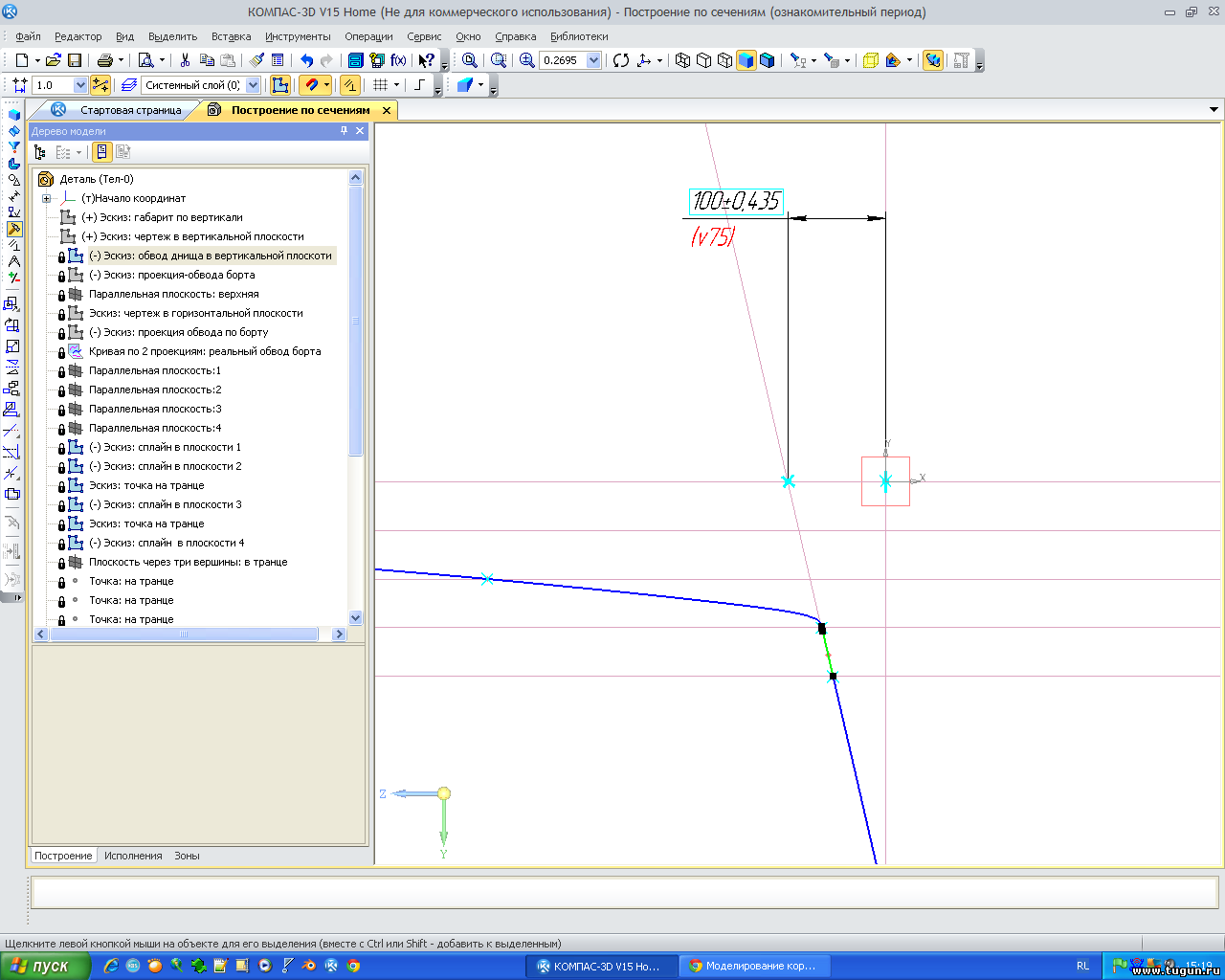

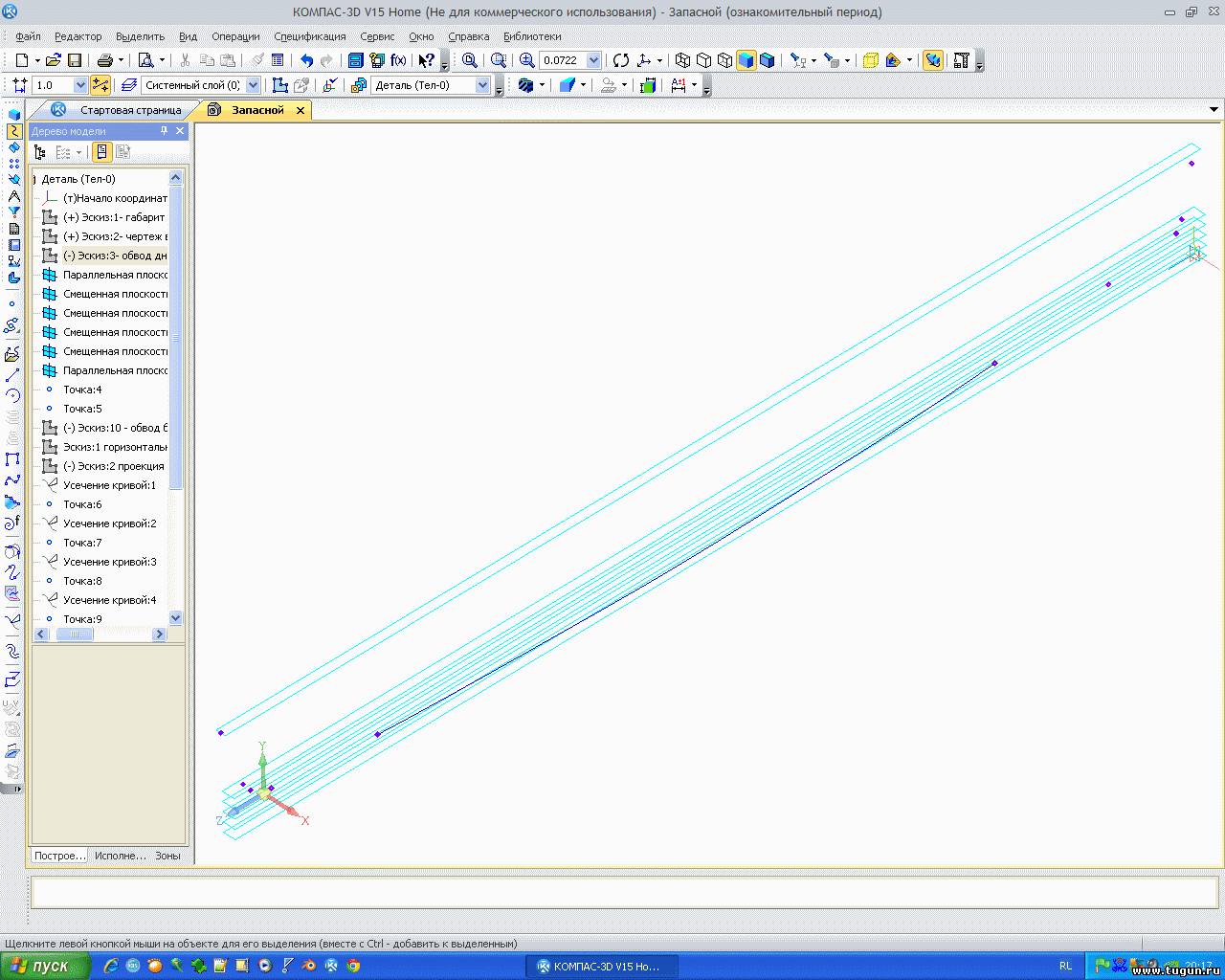

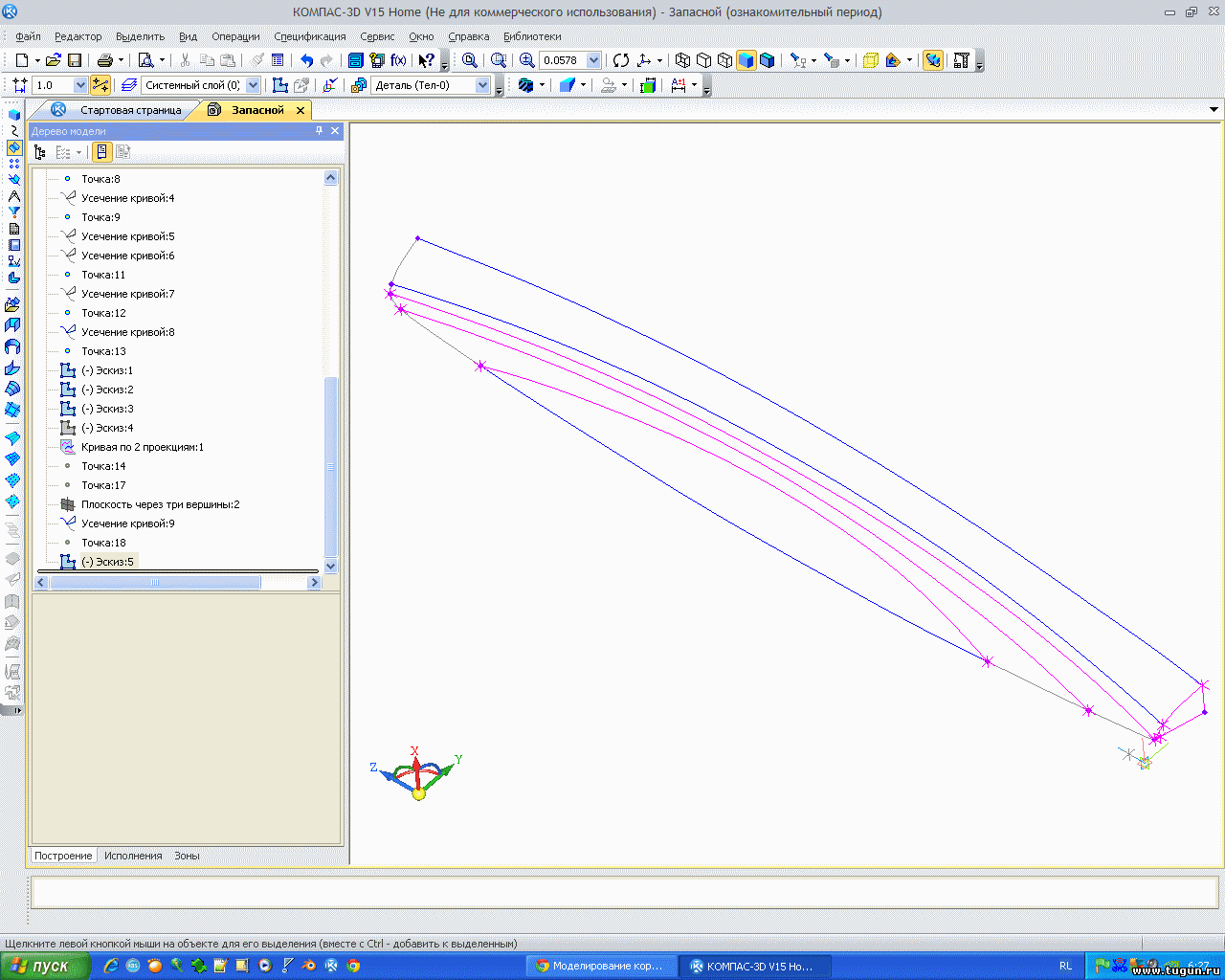

Строить кривые по плоскостям - 1, 2, 3, 4, методом описанным при построении кривой в верхней горизонтальной плоскости, нельзя. Дело в том, что ошибка ввода кривой с чертежа однозначно приводит к ошибкам координат этих кривых в пространстве и они не пересекутся с обводом днища в вертикальной плоскости. Чтобы продолжить построение необходимо получить точки на всех четырех плоскостях, через которые проходит кривая обвода днища вертикальной плоскости и уже к ним привязывать кривые обвода во всех четырех плоскостях.

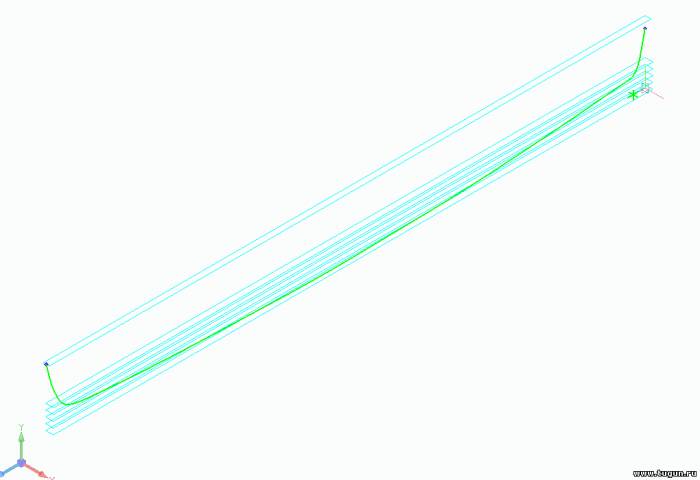

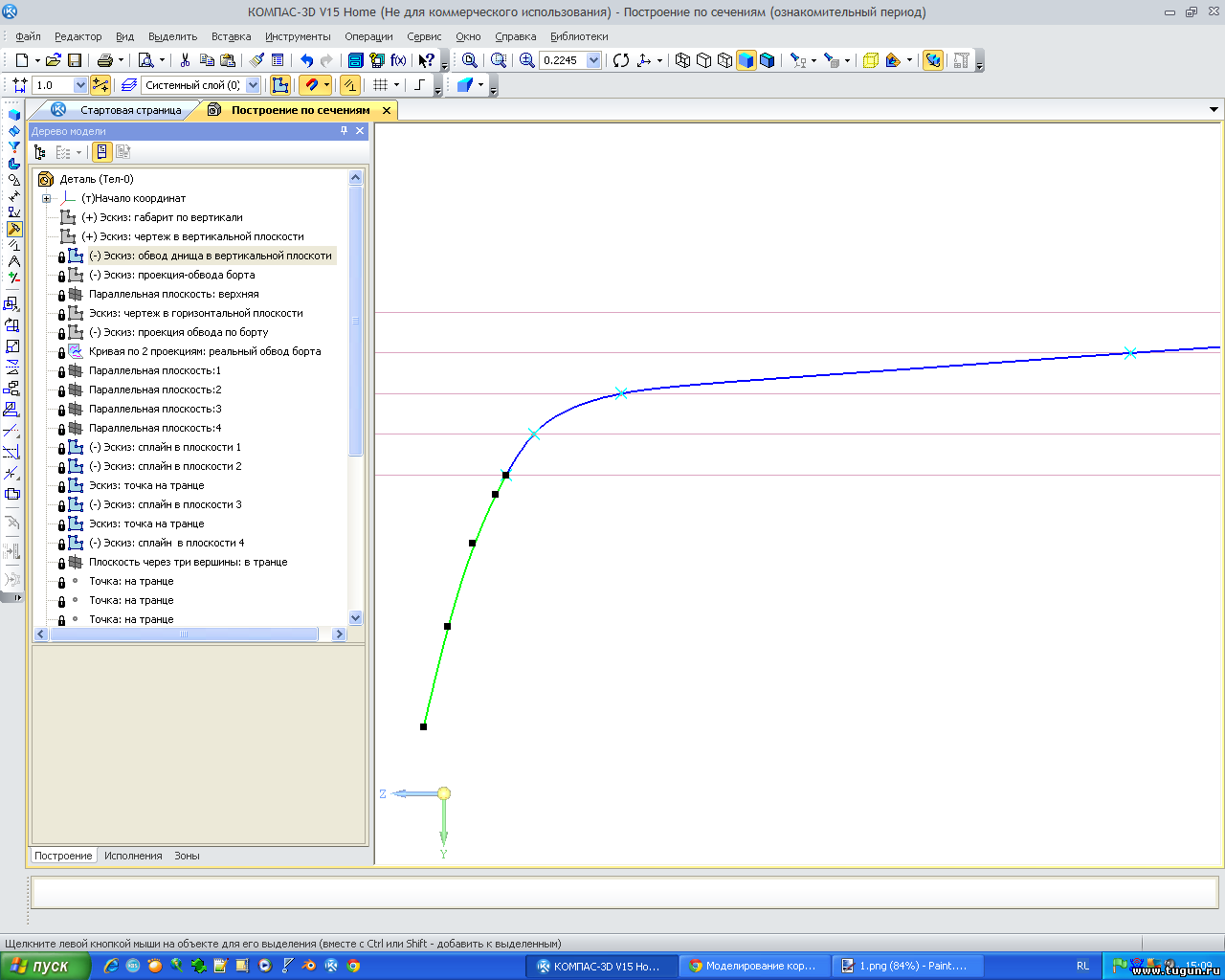

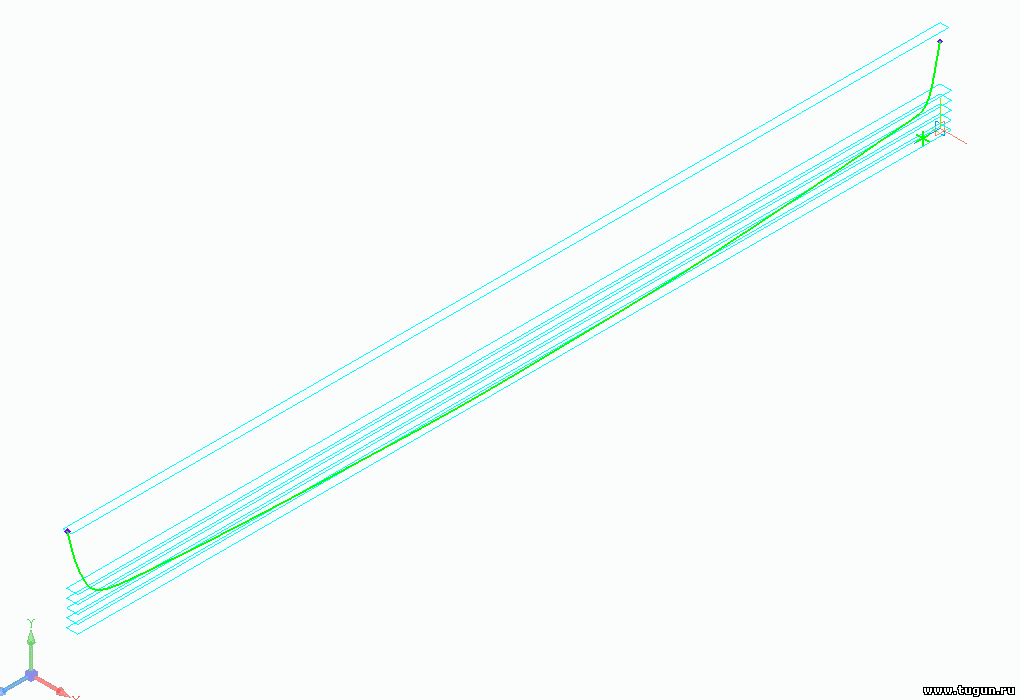

Кривая обвода днища в вертикальной плоскости:

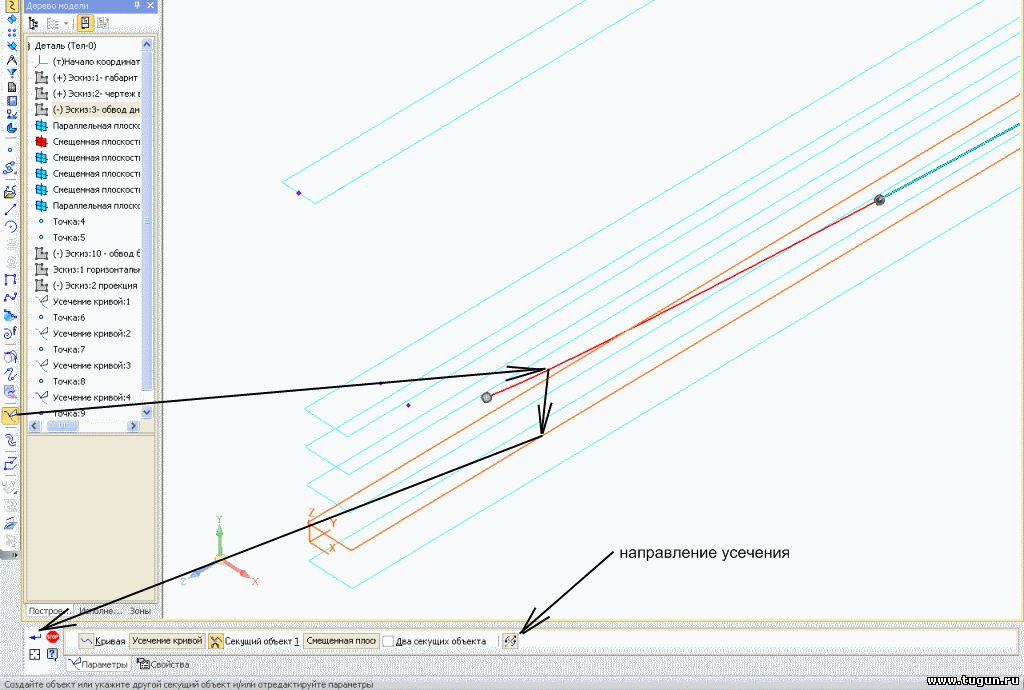

В Компасе нет инструмента, который бы смог одну длинную кривую разбить плоскостями на кривые между этими плоскостями. Потом можно было бы эти кривые проецировать на свои плоскости, а их концы и были бы точками, к которым мы бы и привязали кривые по плоскостям 1, 2, 3, 4. Были бы - нас не устраивает и надо бы придумать алгоритм, который позволит получить нам так необходимые точки. Алгоритмов несколько, но нам достаточно и одного.

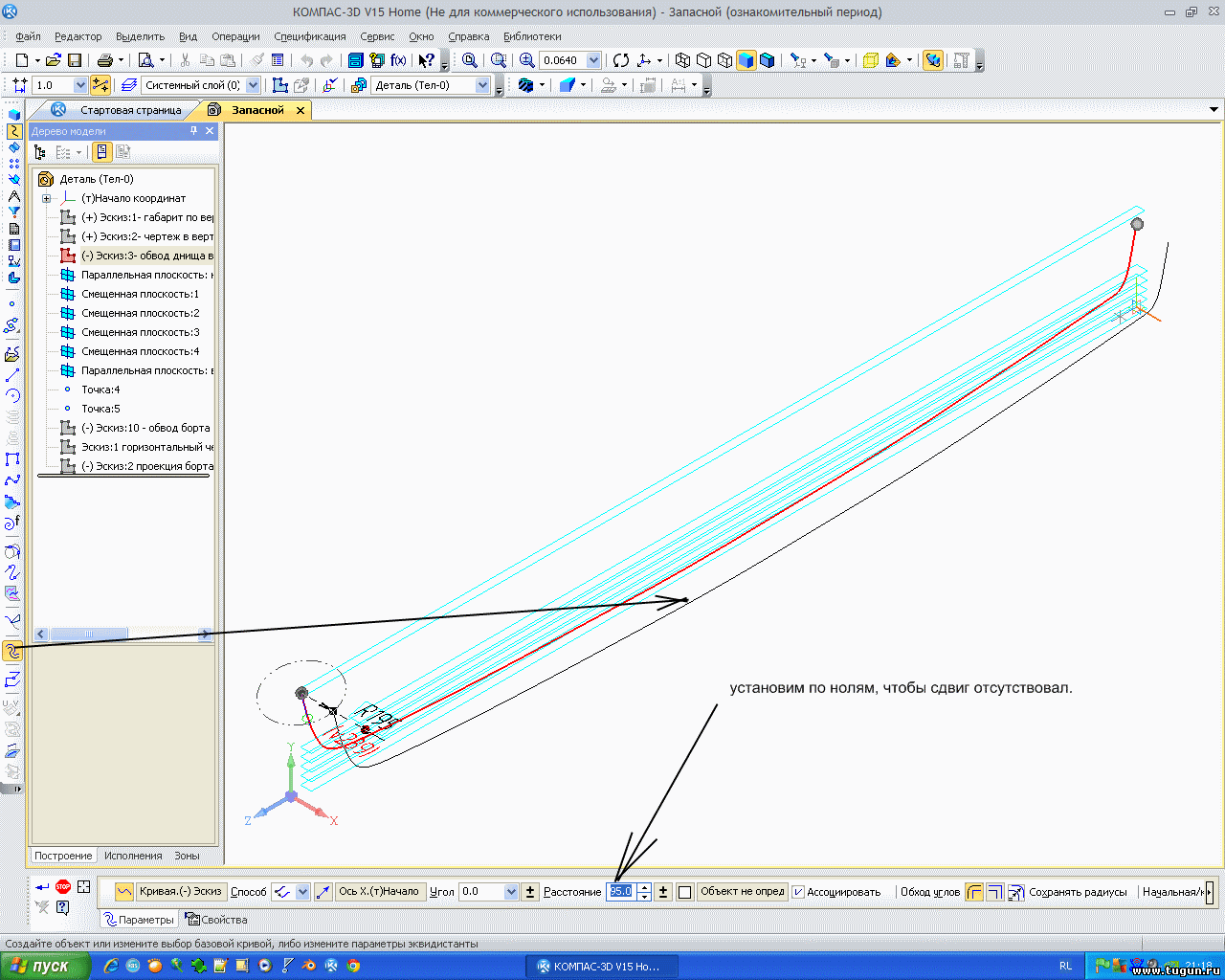

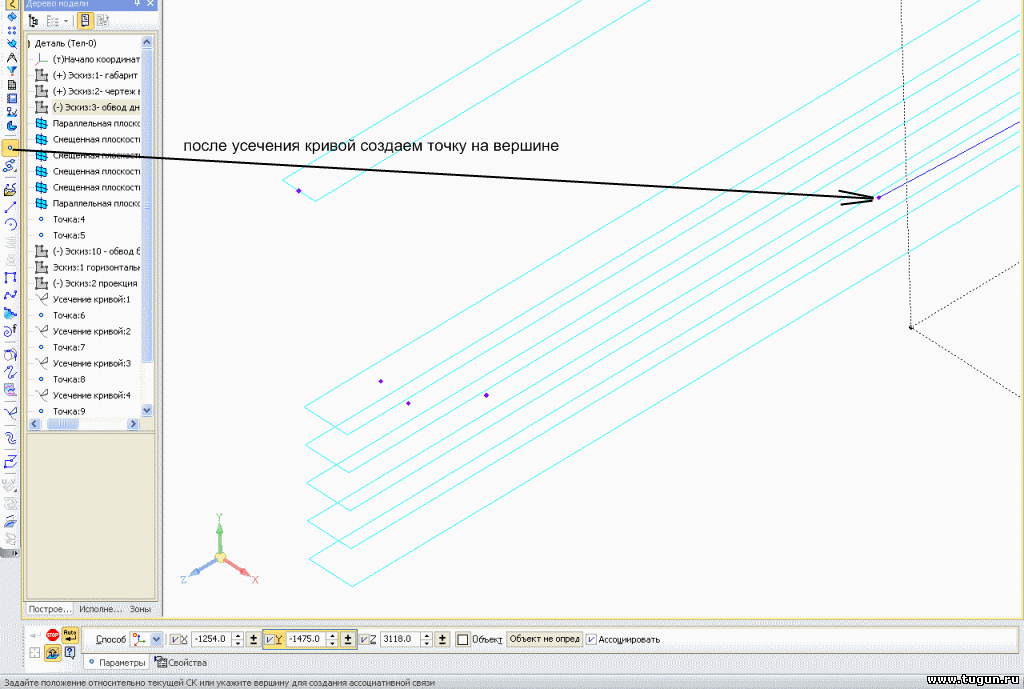

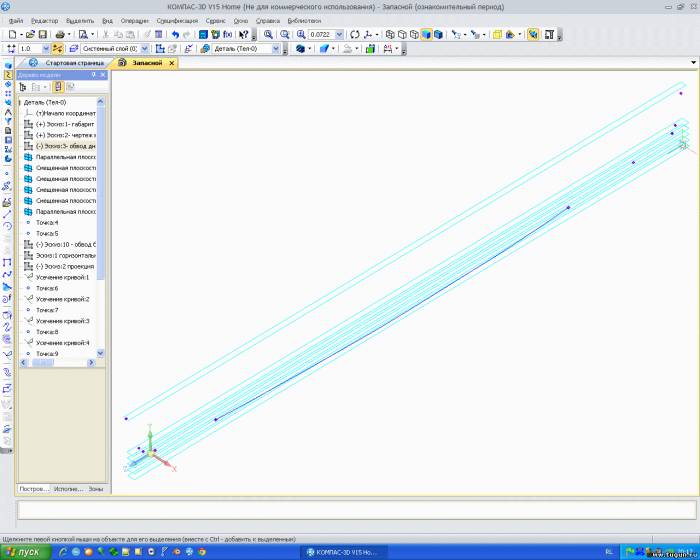

Алгоритм-1: создадим эквидистанту кривой обвода днища в вертикальной плоскости, но создадим ее прямо на кривой, без смещения и будем ее усекать начиная с четвертой плоскости и закончим первой. Точки по усечениям и будут те точки, которые нам необходимы по поверхности плоскостей.
Алгоритм-2: можем и не создавать эквидистану, а усекать саму кривую обвода днища в вертикальной плоскости, но тогда мы должны убедиться, что нет связей с этой кривой, которые разрушат всю схему построения или ее часть.
Пример алгоритма-2, который приводит к потере части кривой обвода днища по килю:




Выбираем первый алгоритм, так как необходима вся кривая по днищу, при построении поверхностей:
Прикрепления: 6205826.png(14.4 Kb) · 7972072.png(66.8 Kb) · 5791195.png(66.5 Kb) · 1606433.png(71.2 Kb) · 8397631.png(84.7 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 05.01.2015, 18:22


ВолчараДата: 05.01.2015, 18:26 | Сообщение # 41
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

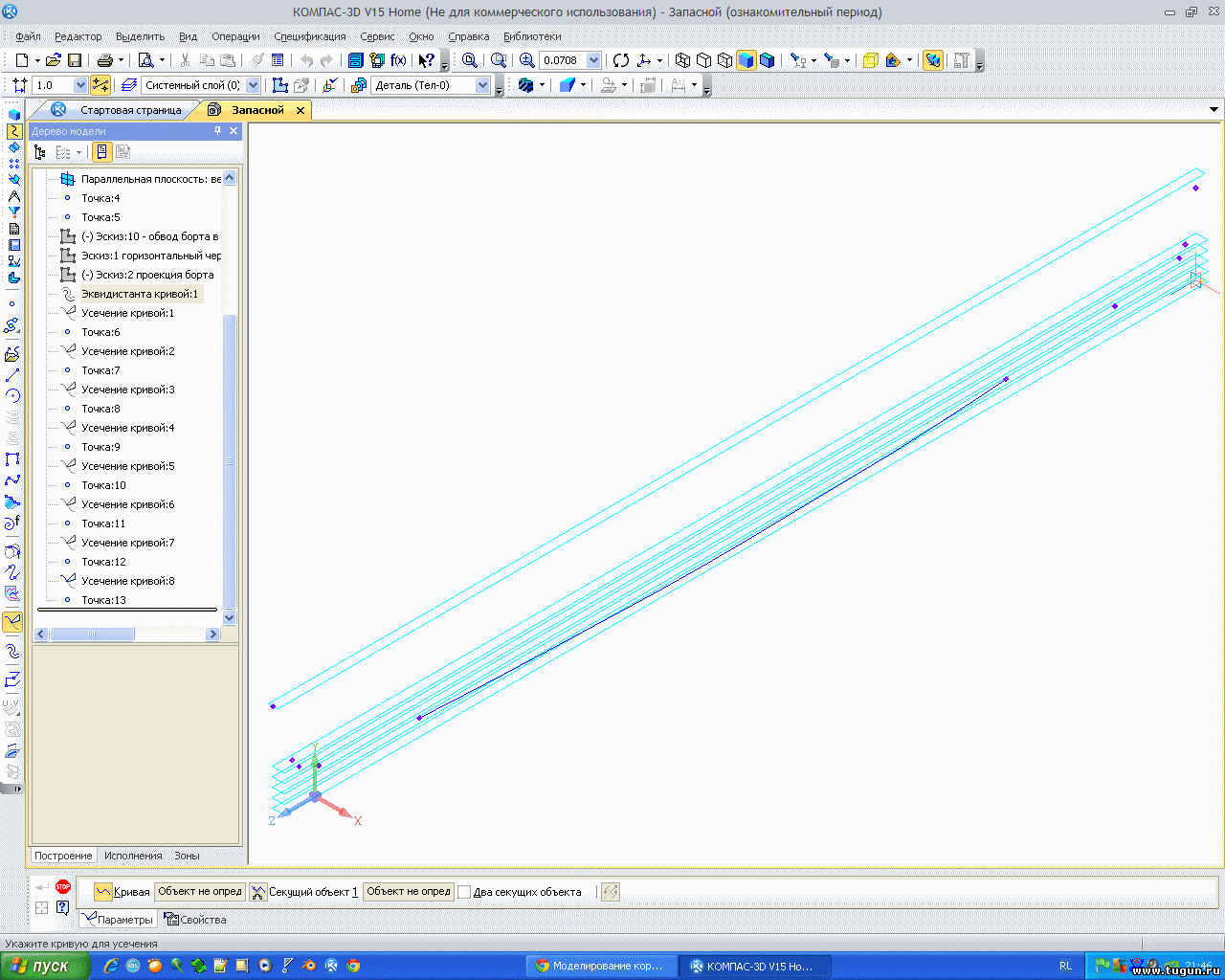

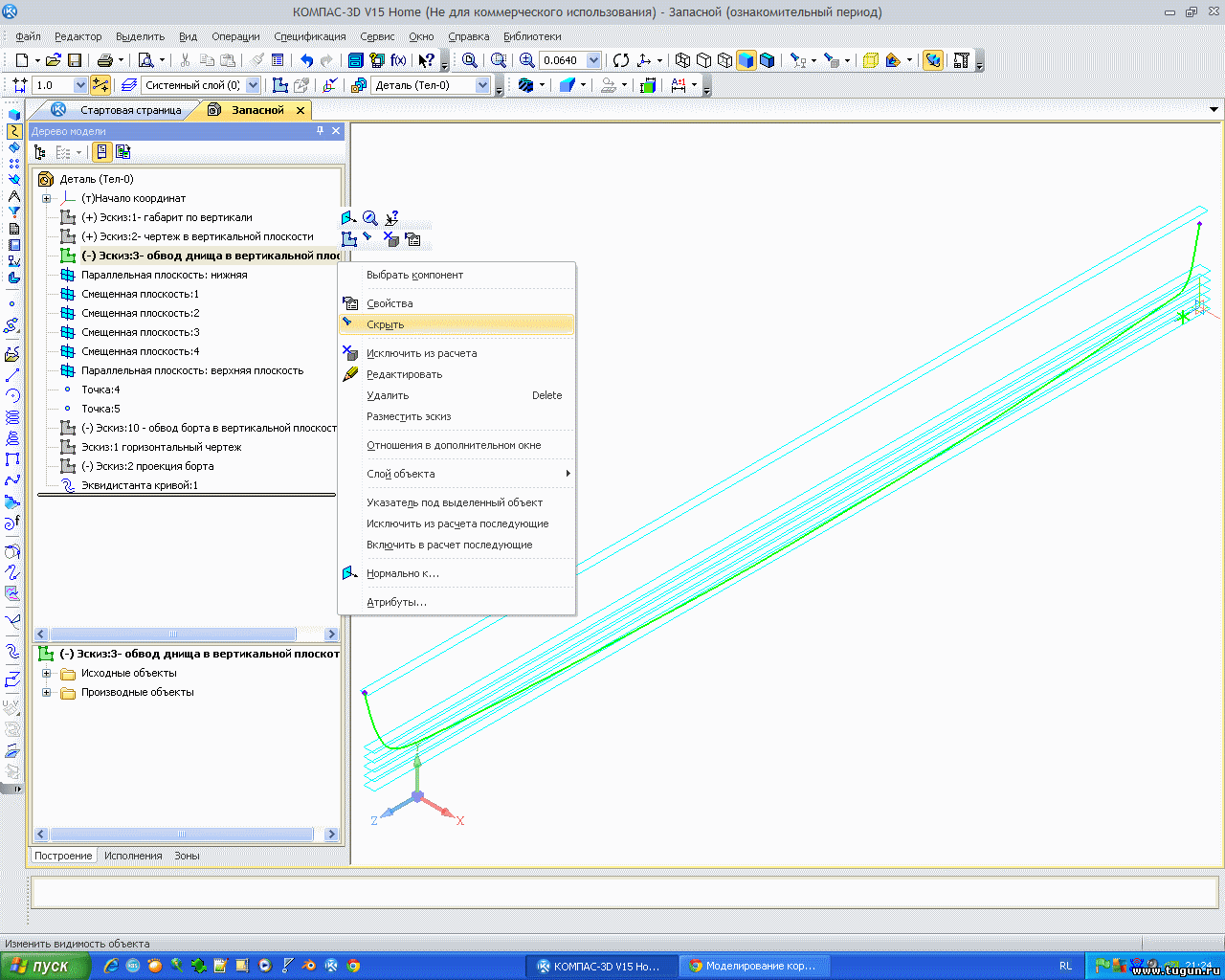

Скрываем первичную кривую - Эскиз:3-

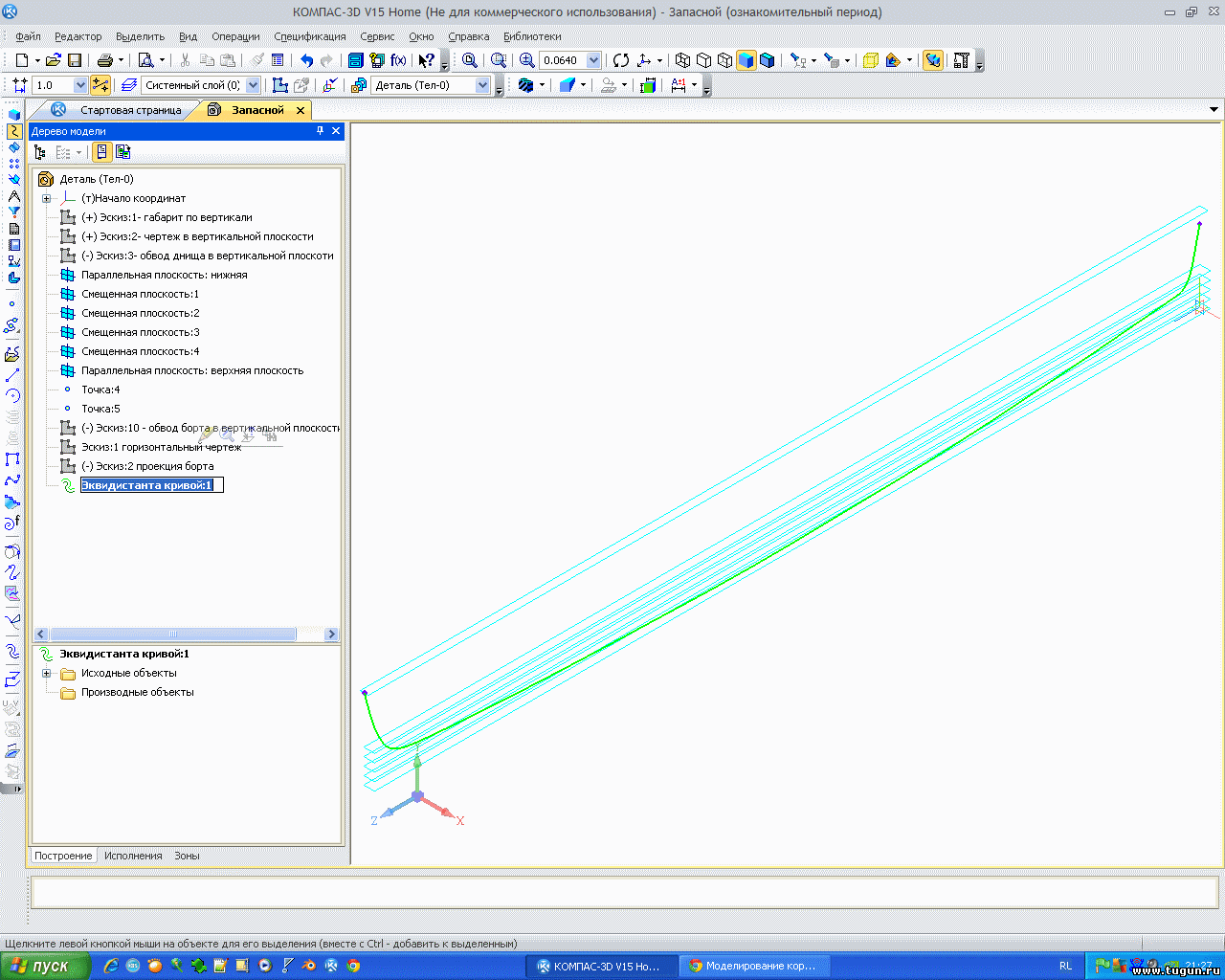

Остается Эквидистанта:

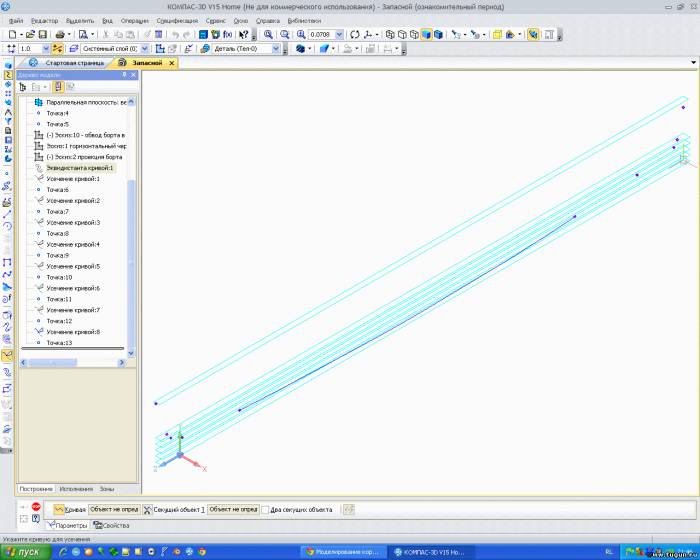

Далее, строим точки по Алгоритму-2 Оставшуюся кривую оставляем:

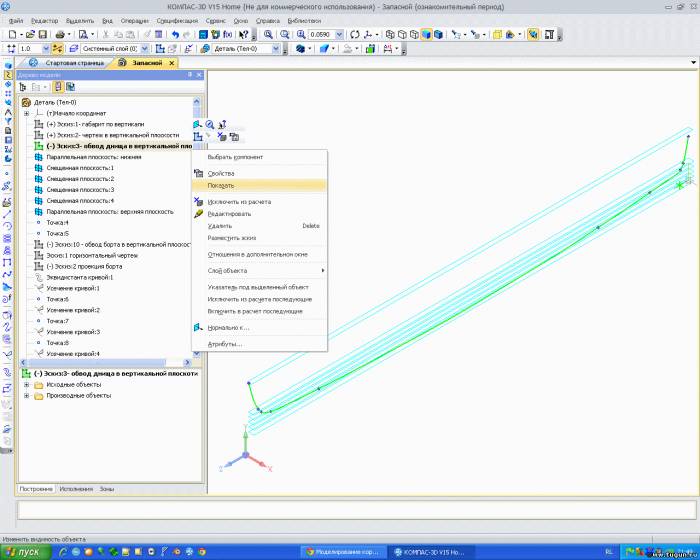

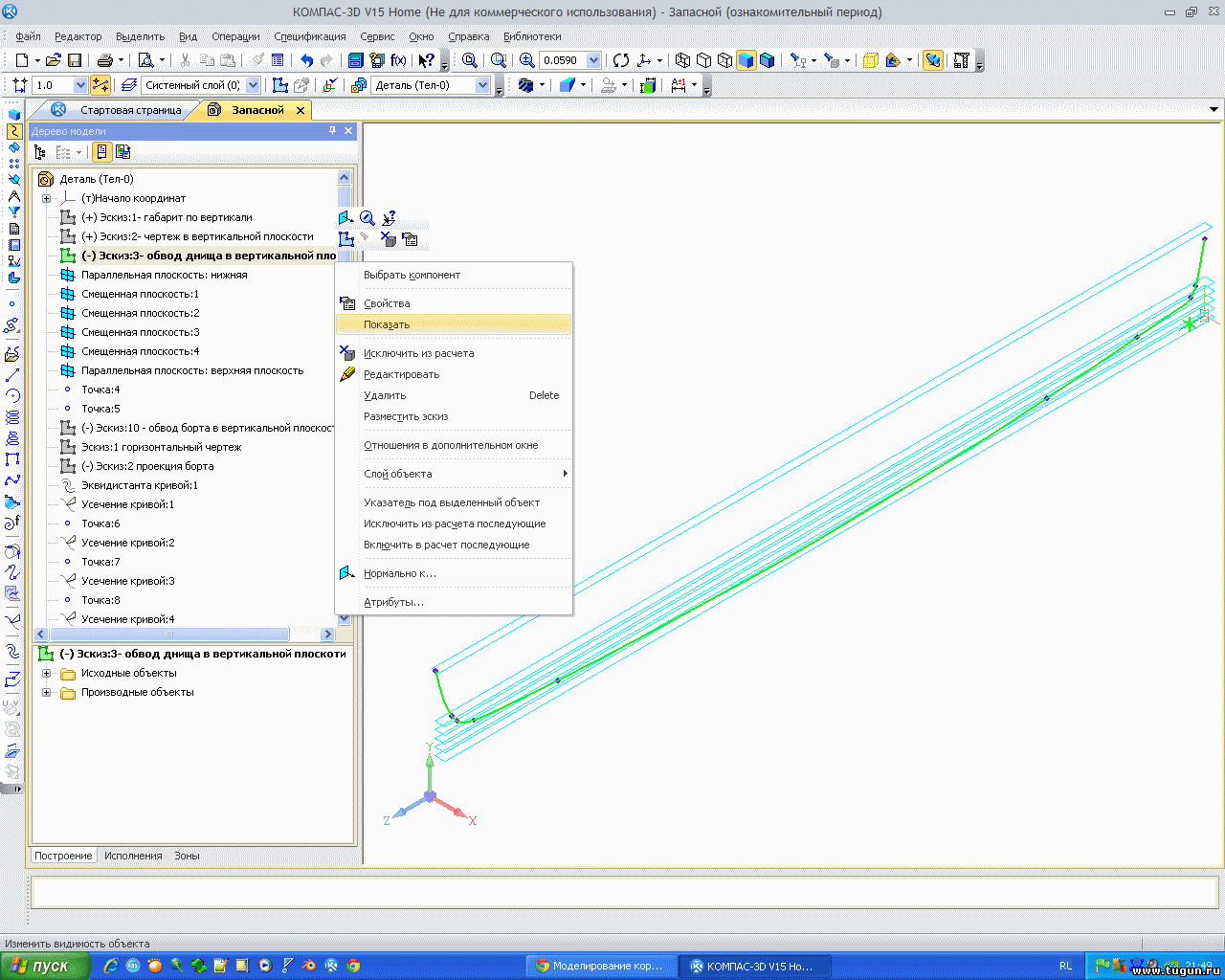

Возвращаем кривую - Эскиз:3

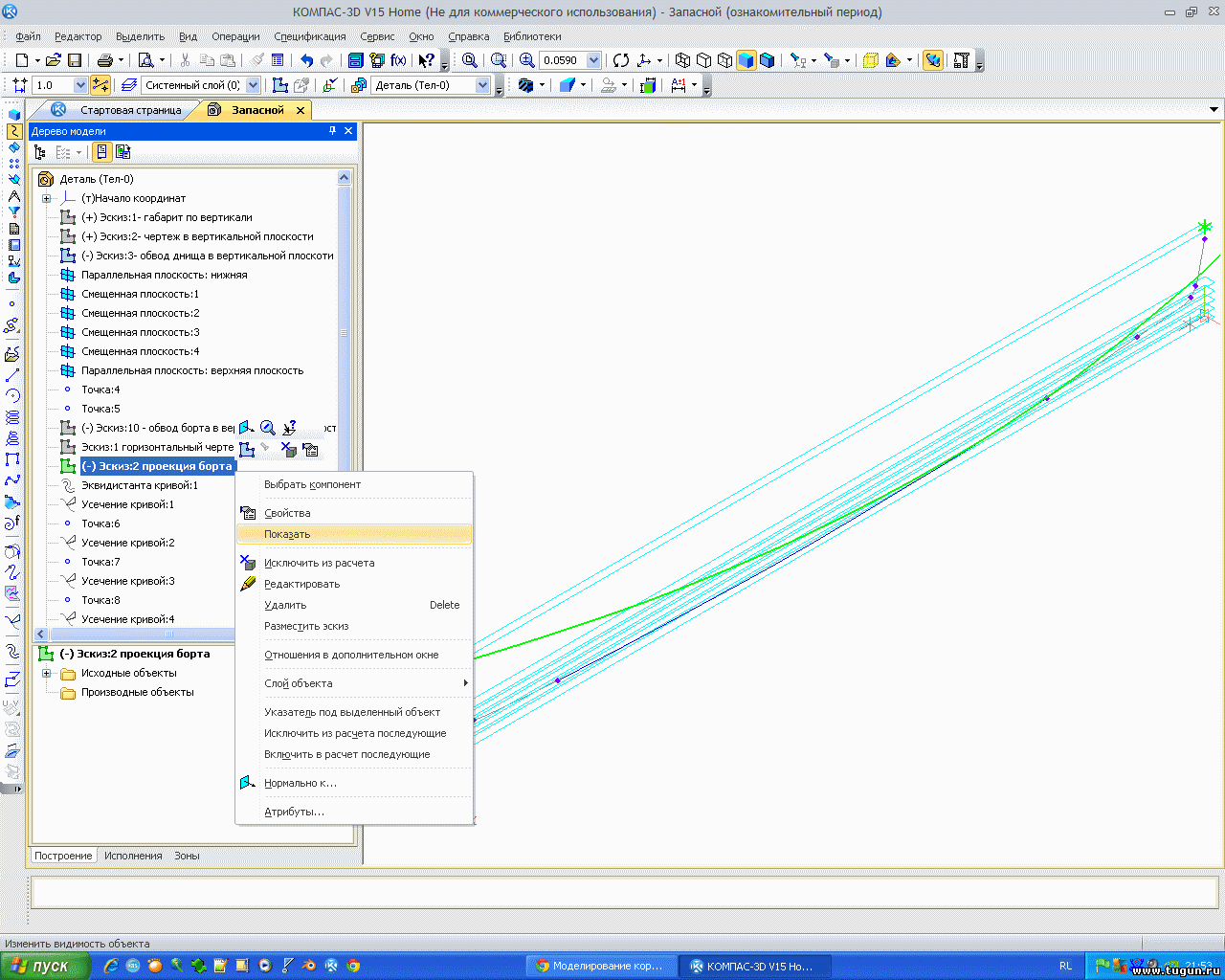

Показать кривую обвода борта:
Прикрепления: 3870071.png(78.4 Kb) · 3919345.png(73.5 Kb) · 0867777.png(75.5 Kb) · 8210631.png(78.1 Kb) · 0709753.png(79.4 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 05.01.2015, 18:54


ВолчараДата: 05.01.2015, 18:56 | Сообщение # 42
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

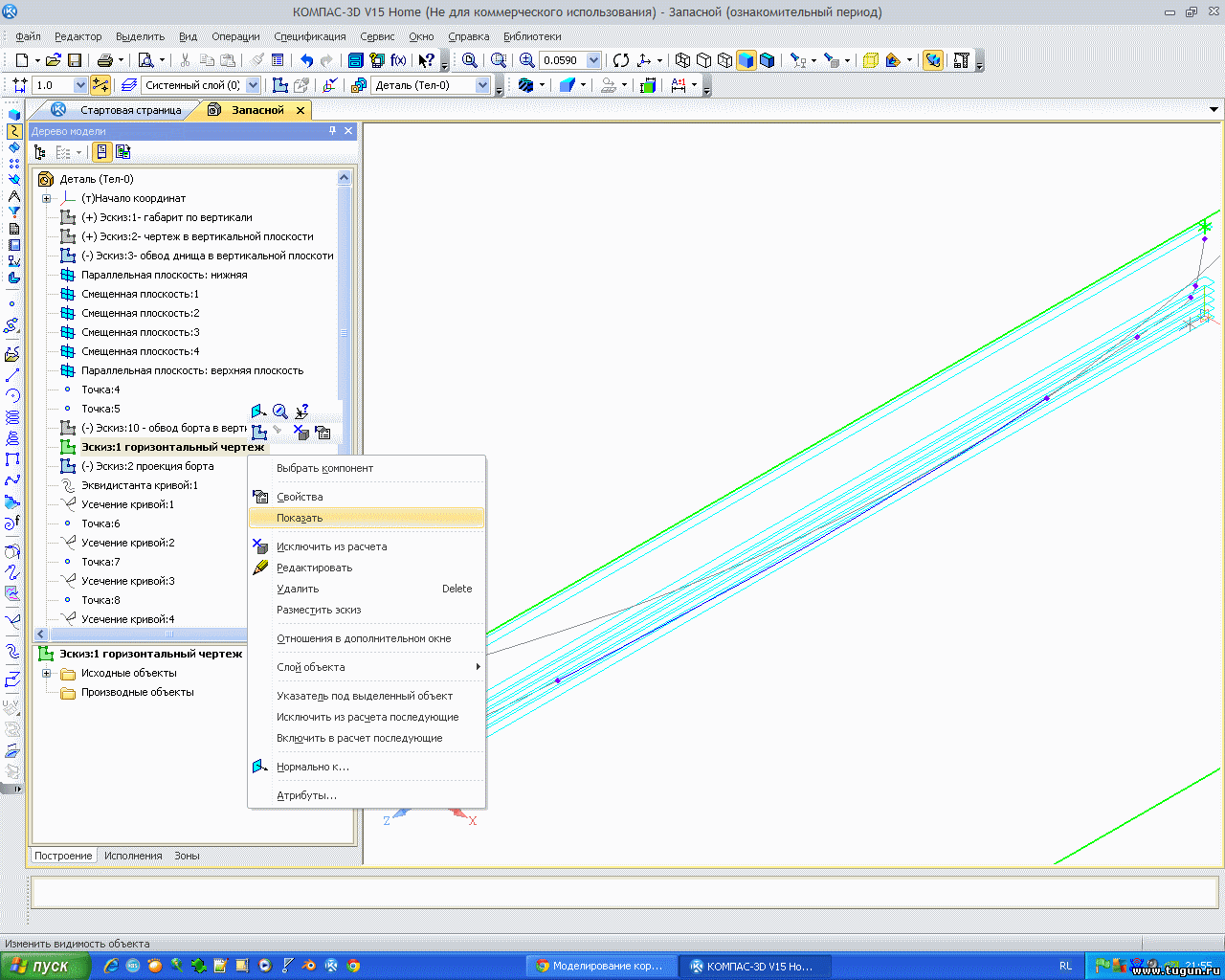

Показать горизонтальный чертеж:



Заходим, по очереди, в плоскости 1,2,3,4 и строим свои кривые, обводя кривые чертежа. Однако, придется корректировать путь новой кривой, так как точки на плоскостях не будут совпадать с концами кривых чертежа. Это связано с искажениями и ввода, и положения бумаги и т.д. Зато все получится правильно и проблем не будет при дальнейшем построении. Второй способ я уже показал в первой работе: привязываем точки к кривой и перемещаем их до совпадения с началом и концом кривых на чертеже. Так будет точнее и так поступать желательно. После можно редактировать, добиваясь идеально гладкий обвод.

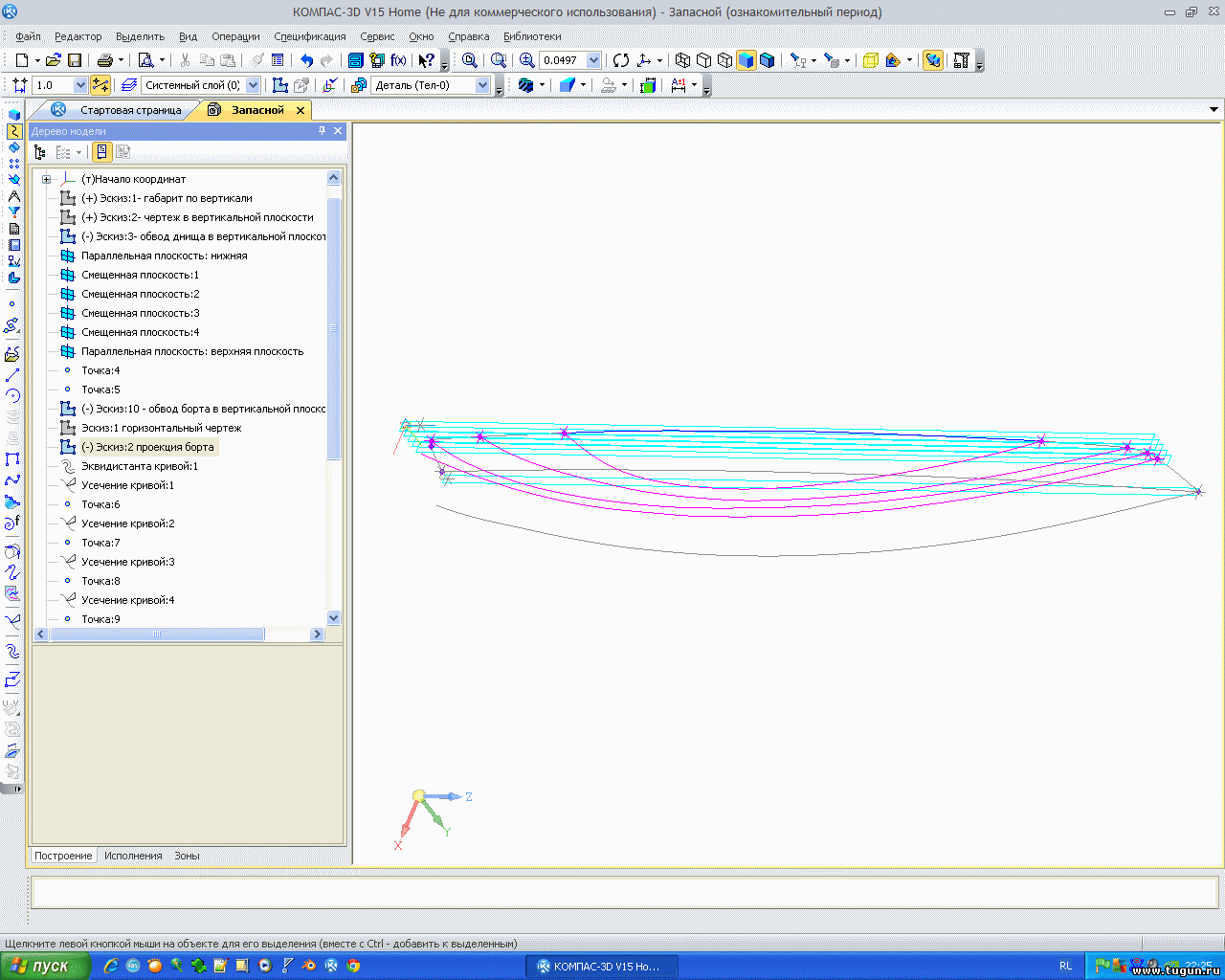

Получаем это, скрыв все, что мешает обозревать:

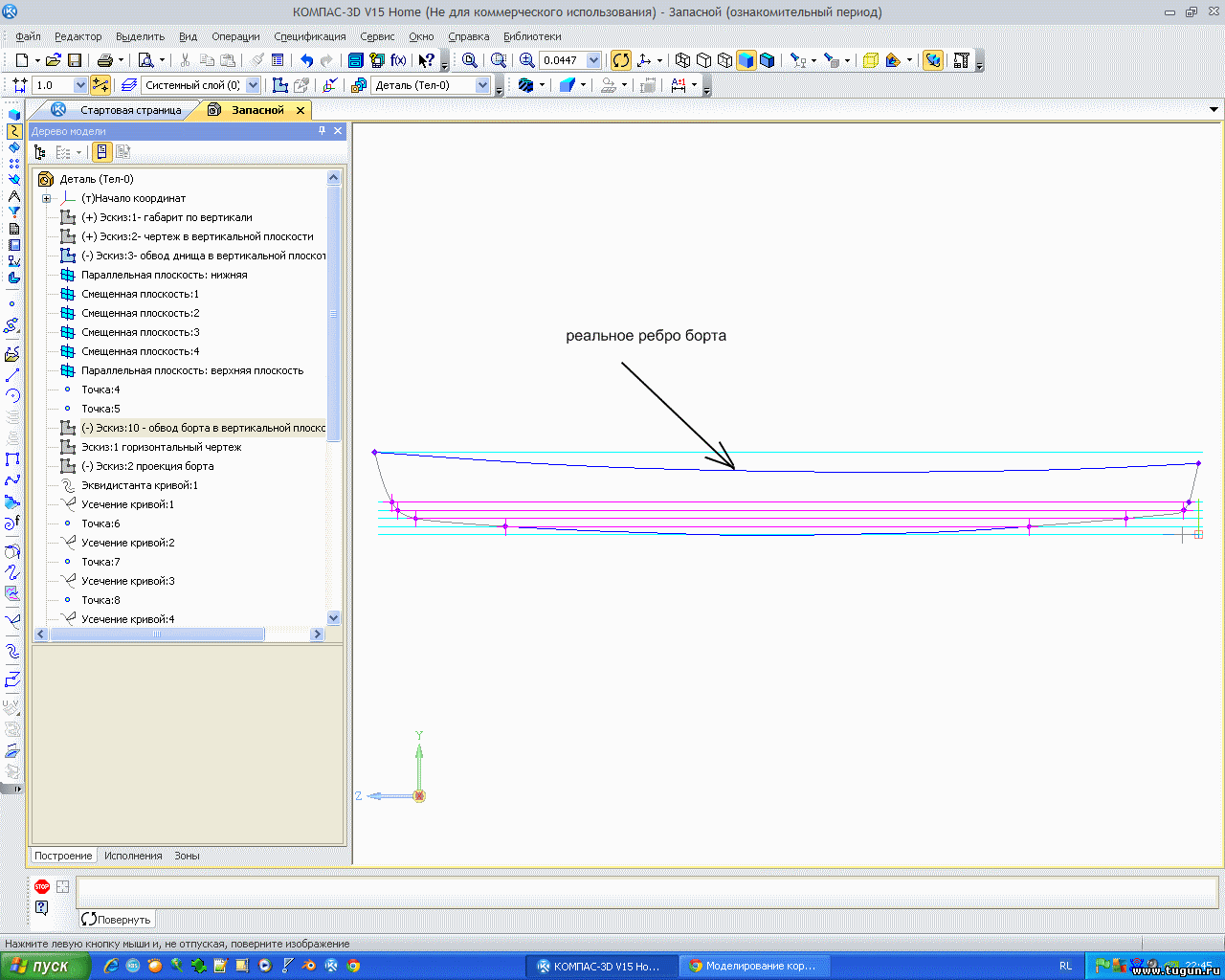

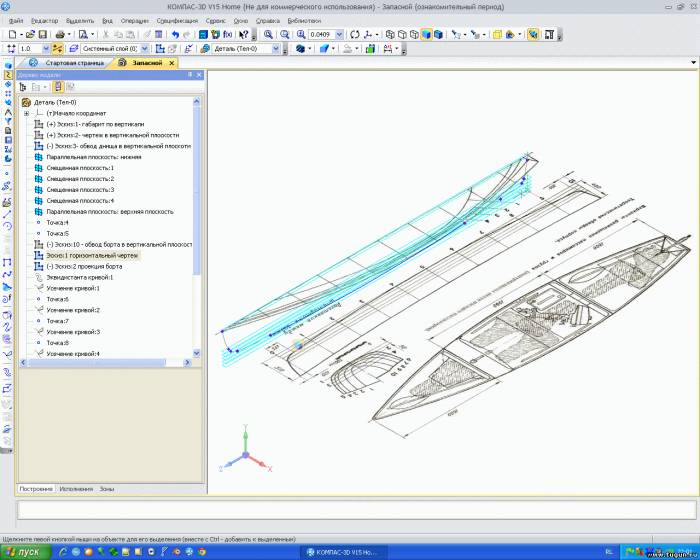

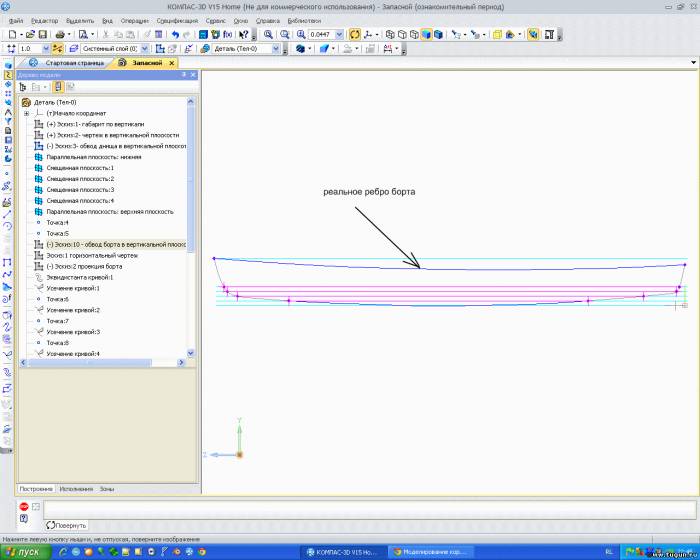

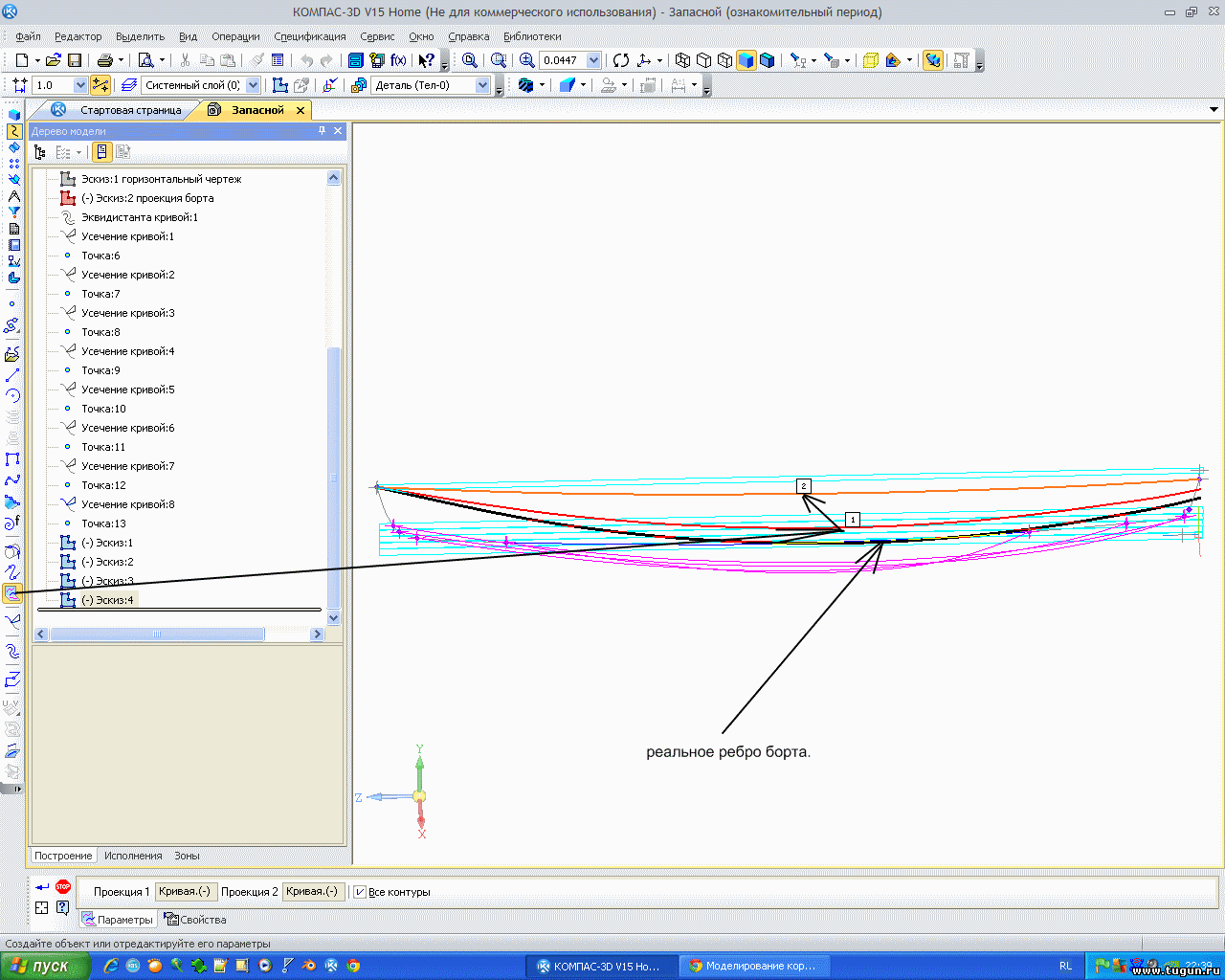

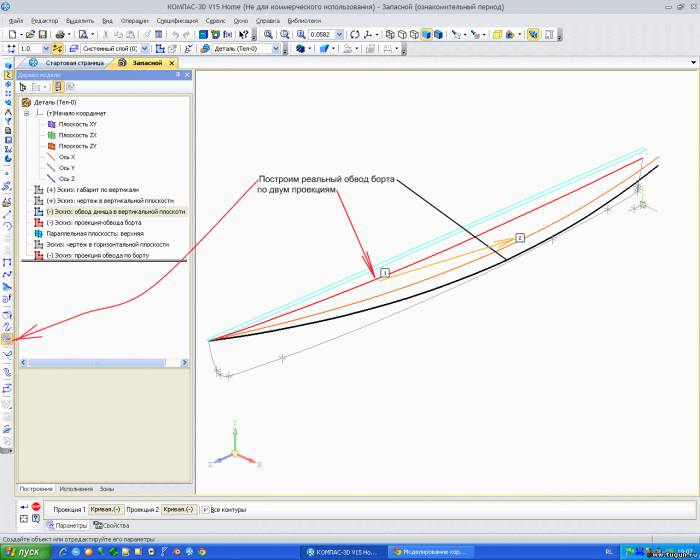

По двум проекциям построим недостающее, реальное в пространстве - ребро борта:

Прикрепления: 1436738.png(80.5 Kb) · 1956032.png(135.8 Kb) · 1906485.png(72.0 Kb) · 7230998.png(79.0 Kb) · 6729241.png(74.7 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 05.01.2015, 20:06


ВолчараДата: 06.01.2015, 02:31 | Сообщение # 43
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

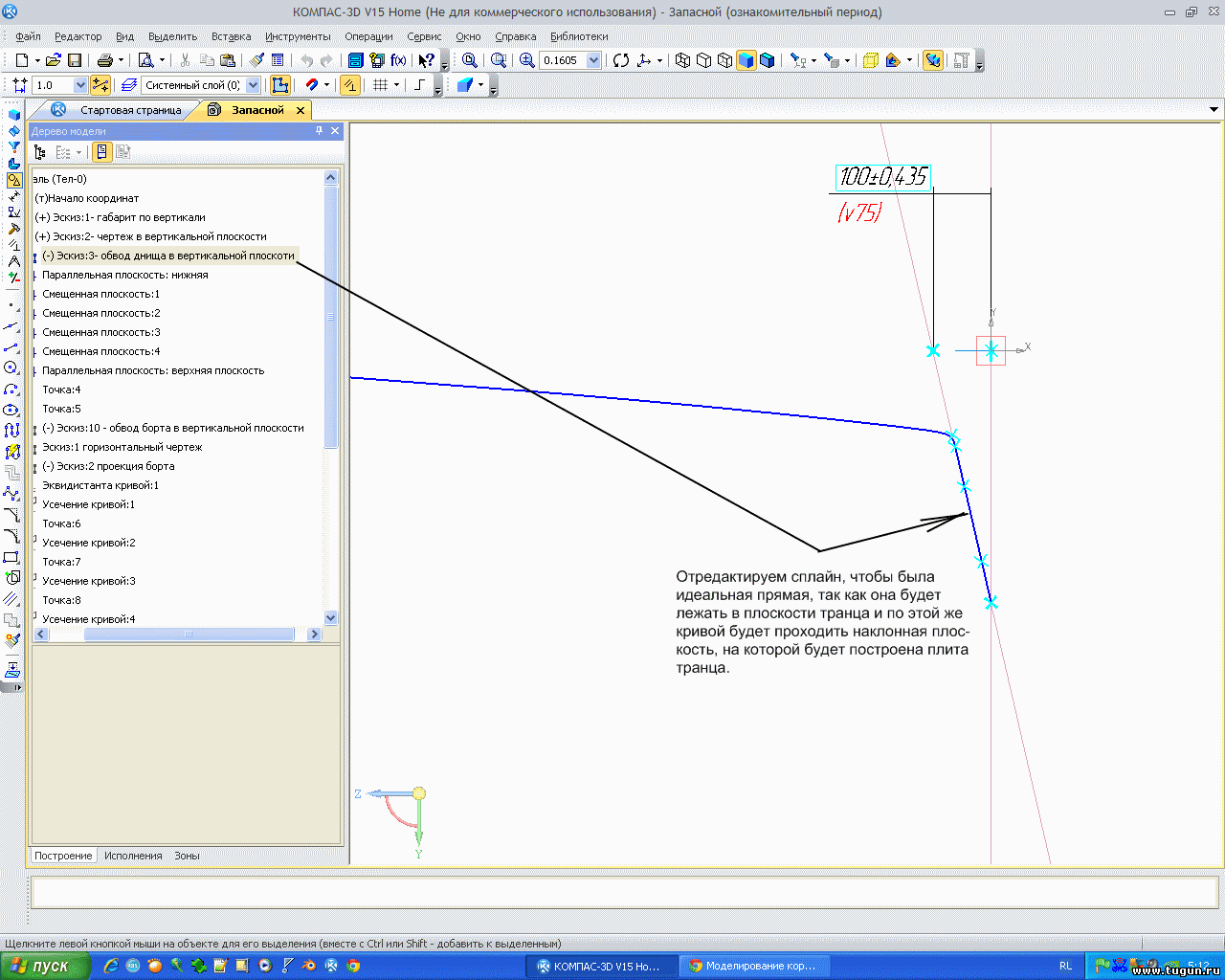

Заходим еще раз в Эскиз:3 и выравниваем прямую по транцу:

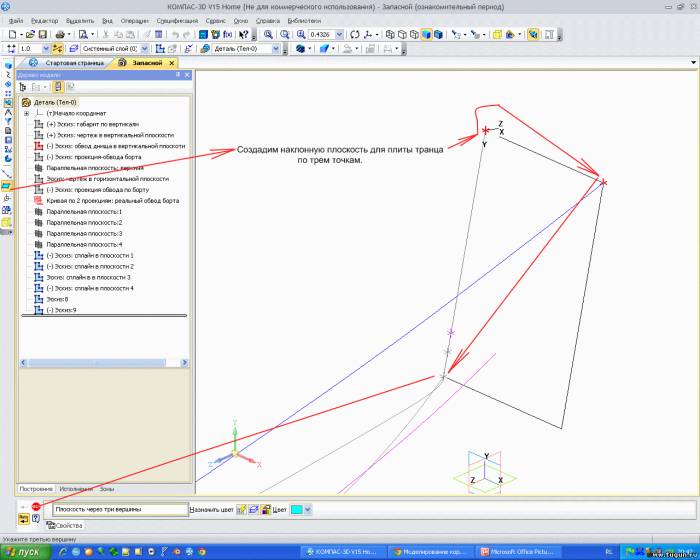

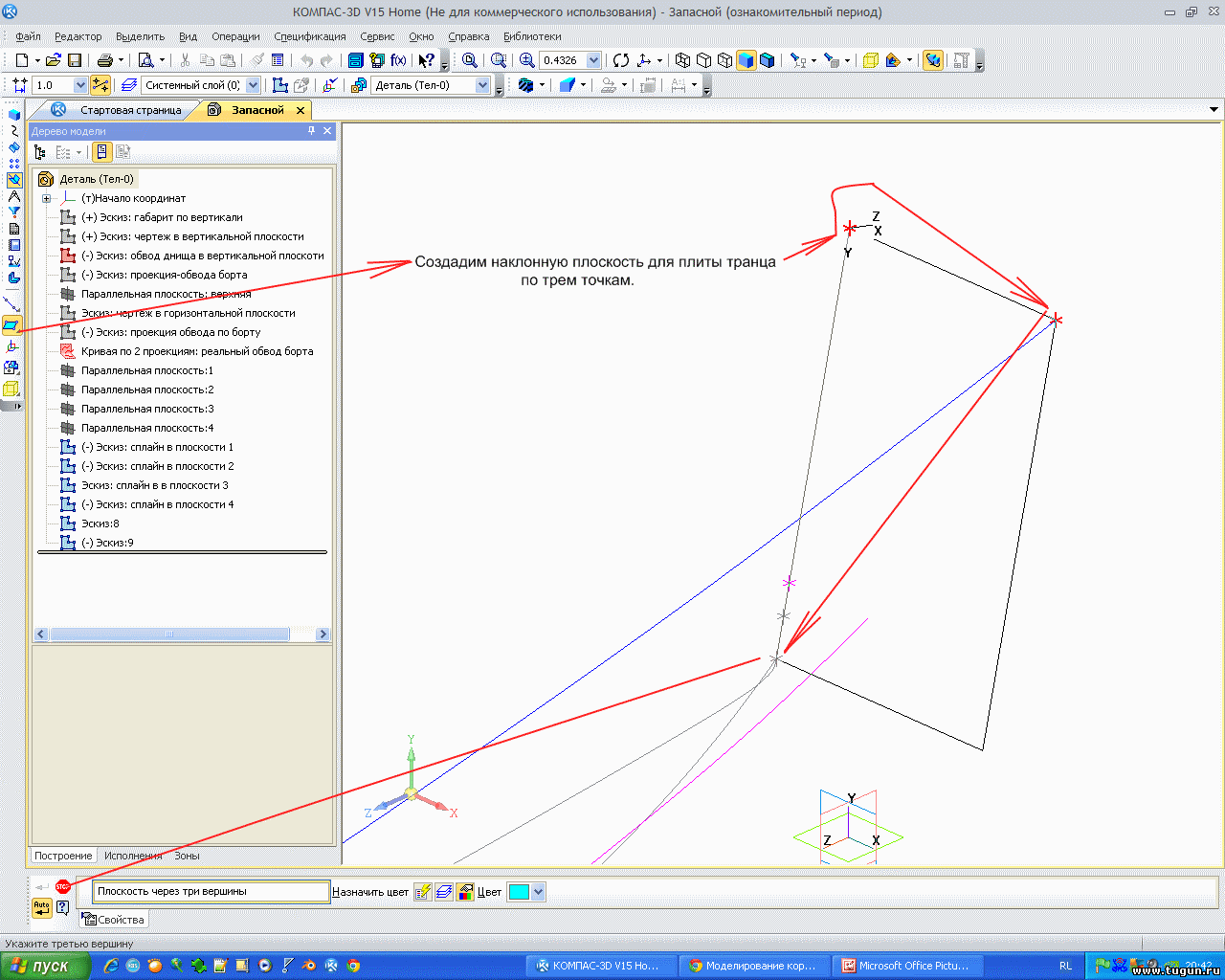

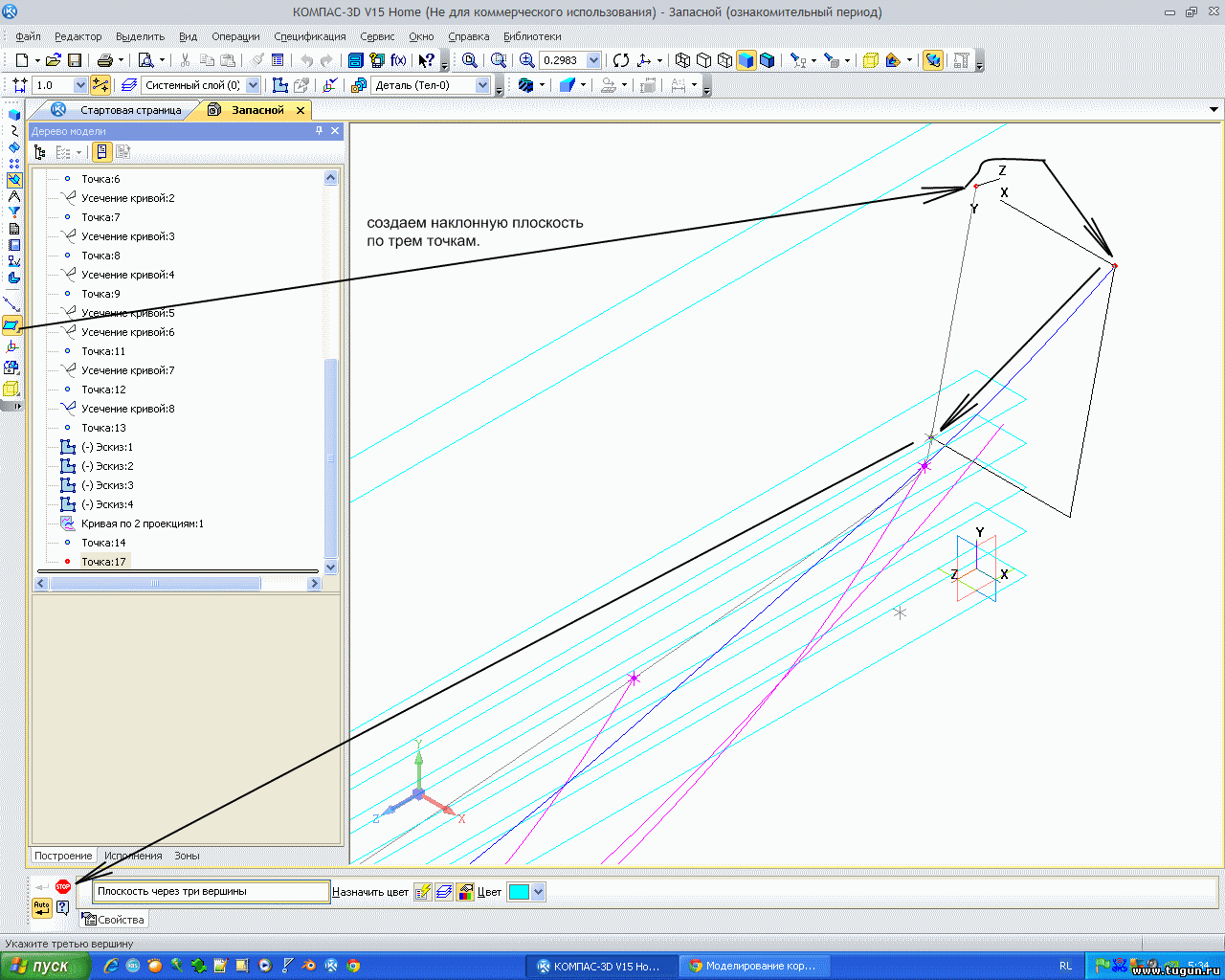

Выходим из Эскиза и создаем наклонную плоскость по транцу:

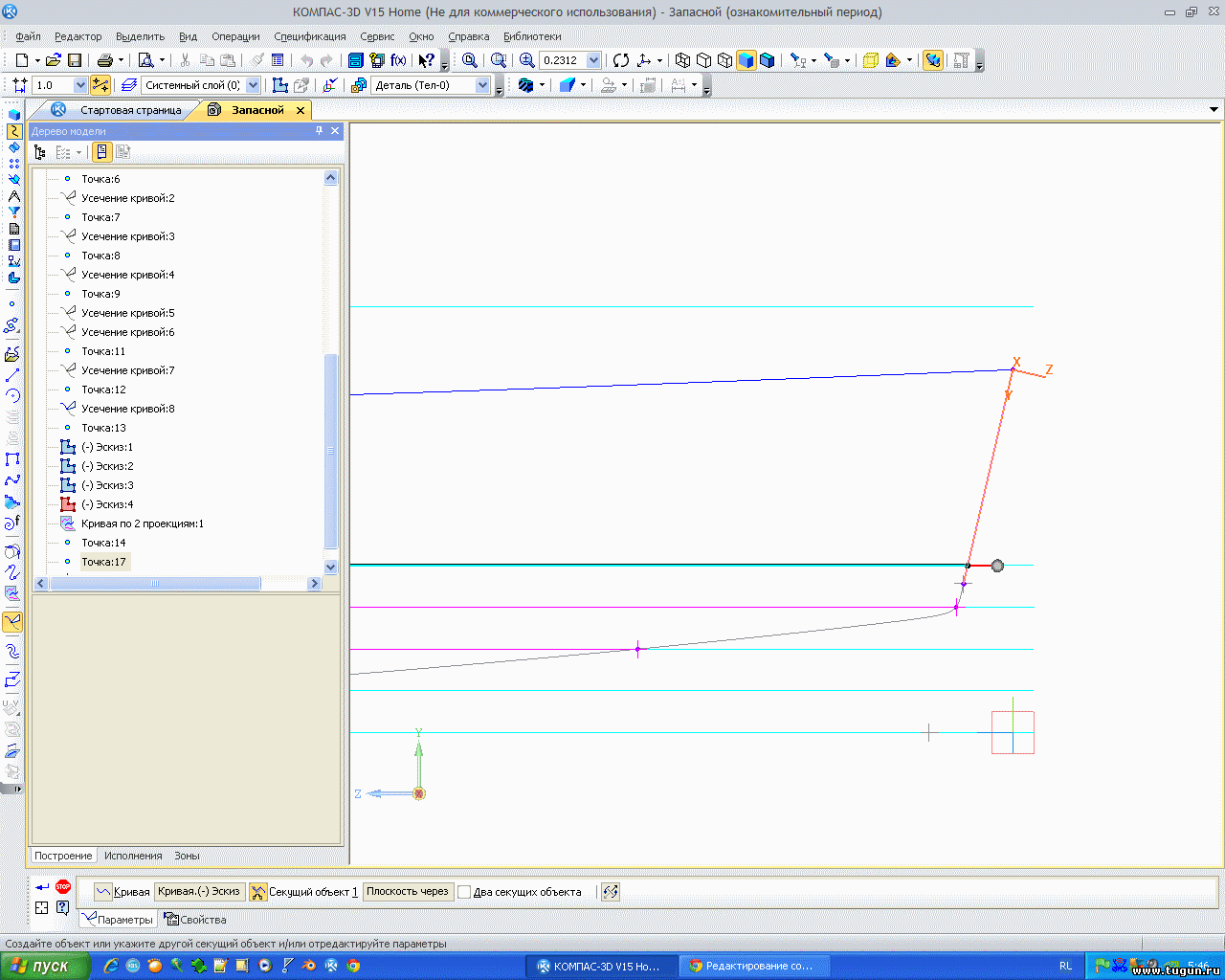

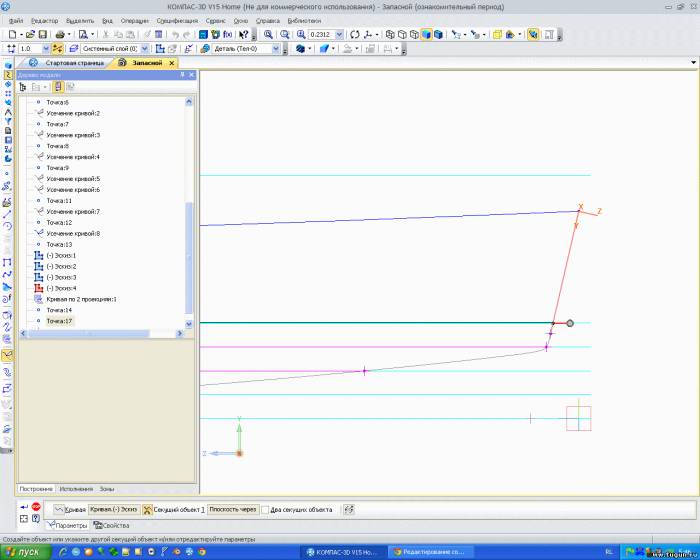

Кривая, в горизонтальной плоскости:4, была создана с запасом по длине, так как при создании ее не было к чему привязать. Теперь появилась наклонная плоскость - транец и мы ее усечем по ней:


Заходим в наклонную плоскость по транцу и создаем обвод плиты самостоятельно, так как нет проекционных данных для ее создания. Чертеж беден по содержанию, но мы постараемся повторить близко к натуре, а отредактировать после построения поверхностей, как два пальца...:

Прикрепления: 4845929.png(81.3 Kb) · 6679657.png(90.9 Kb) · 4272225.png(75.4 Kb) · 7364323.png(76.6 Kb) · 2722097.png(75.0 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 06.01.2015, 03:35


ВолчараДата: 06.01.2015, 11:29 | Сообщение # 44
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

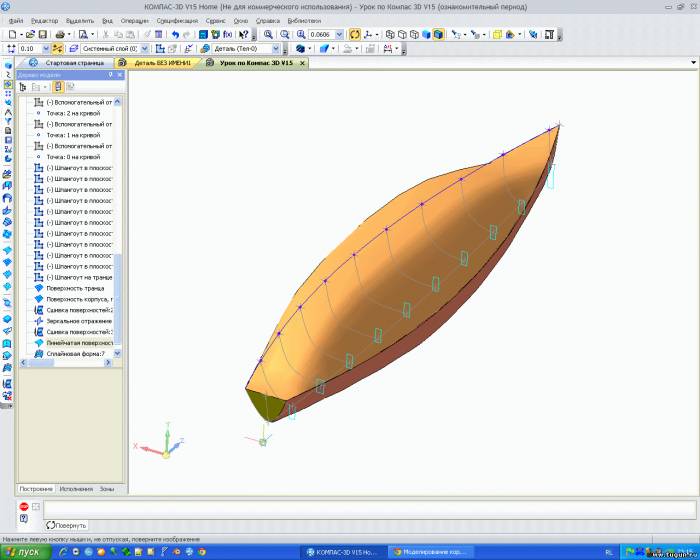

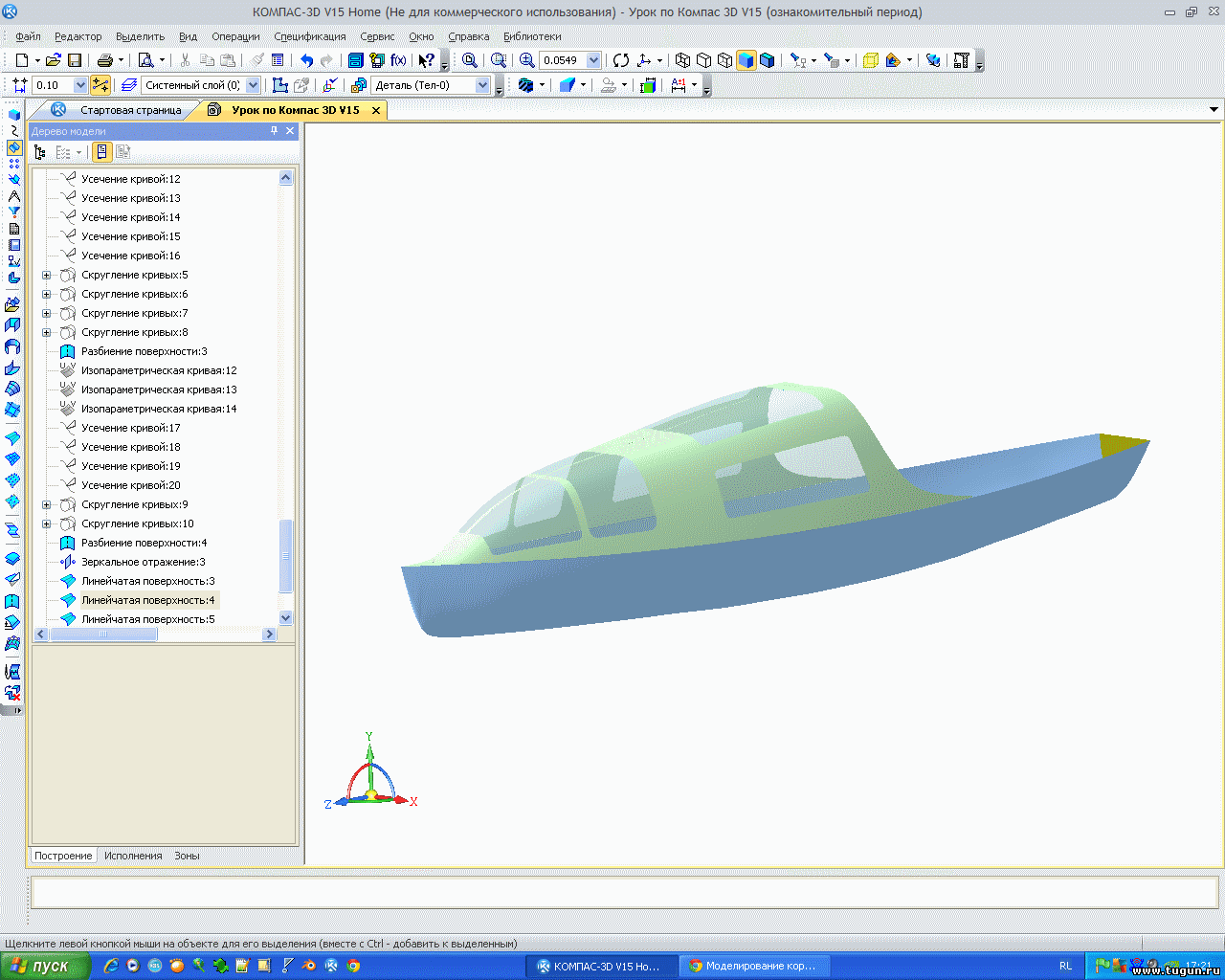

Осталось создать шпангоуты по сечениям и построить поверхности НО, некоторые различия вида сверху с видом спереди приведут к сильным искажениям, а выбранный алгоритм построения усложняет, а местами и не позволяет редактировать до нужного вида. Это связано с искажениями построения из-за большого увеличения чертежа - обвод сплайном по расплывчатым и толстым линиям, неровная поверхность чертежа при сканировании, выбранный алгоритм построения и т.д. Поэтому, я решил изменить алгоритм построения на более рациональный, но удалять предыдущее построение не буду, так как показаны некоторые операции, которые не будут повторяться в дальнейшем построении, по другому Алгоритму.

Возвращаемся в начало и пойдем другим путем. Все удаляю, кроме того, что показано на экране и в Дереве построения:

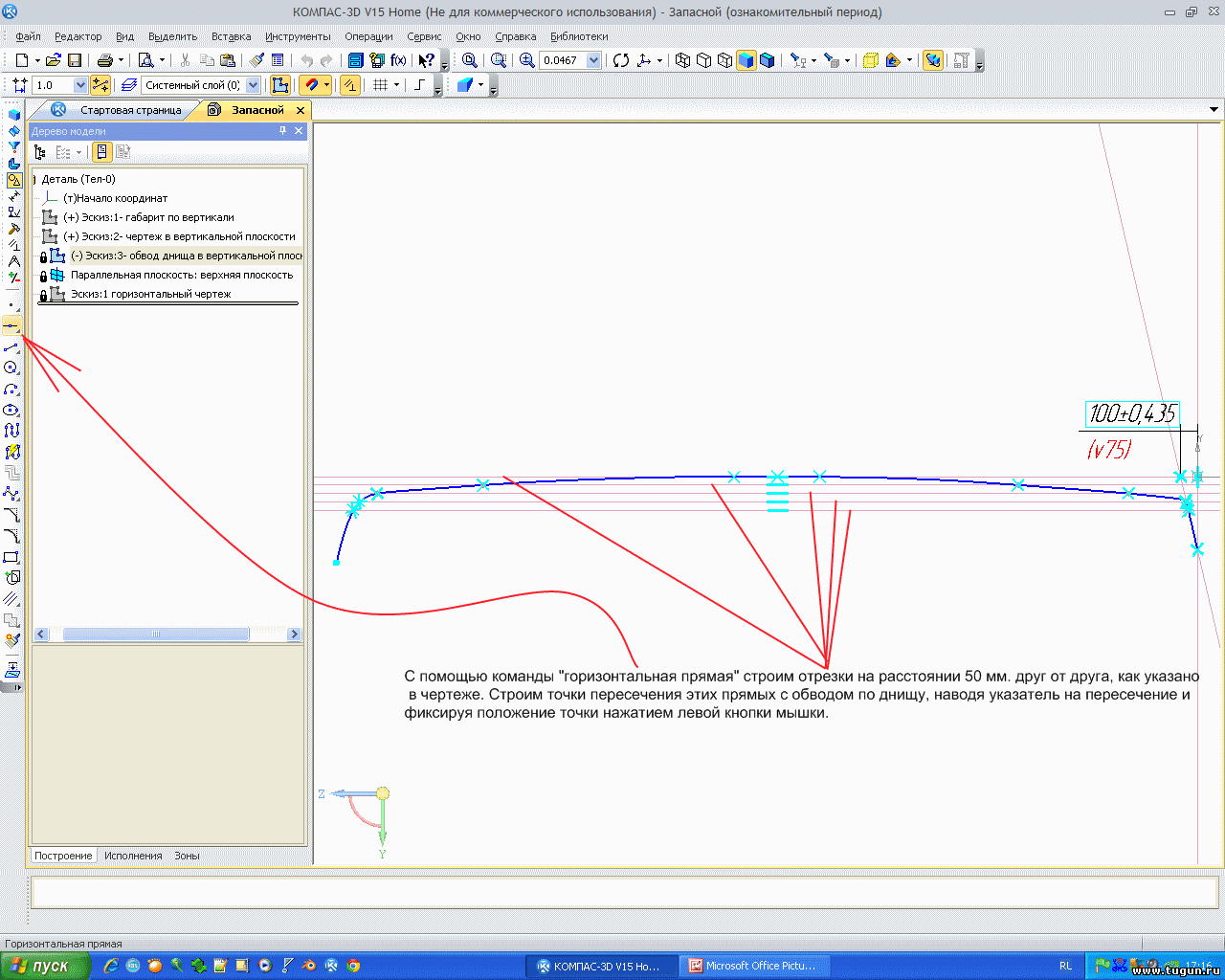

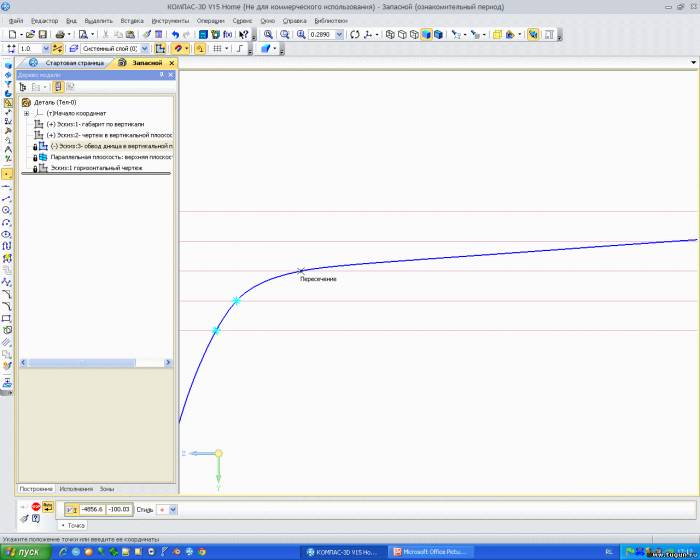

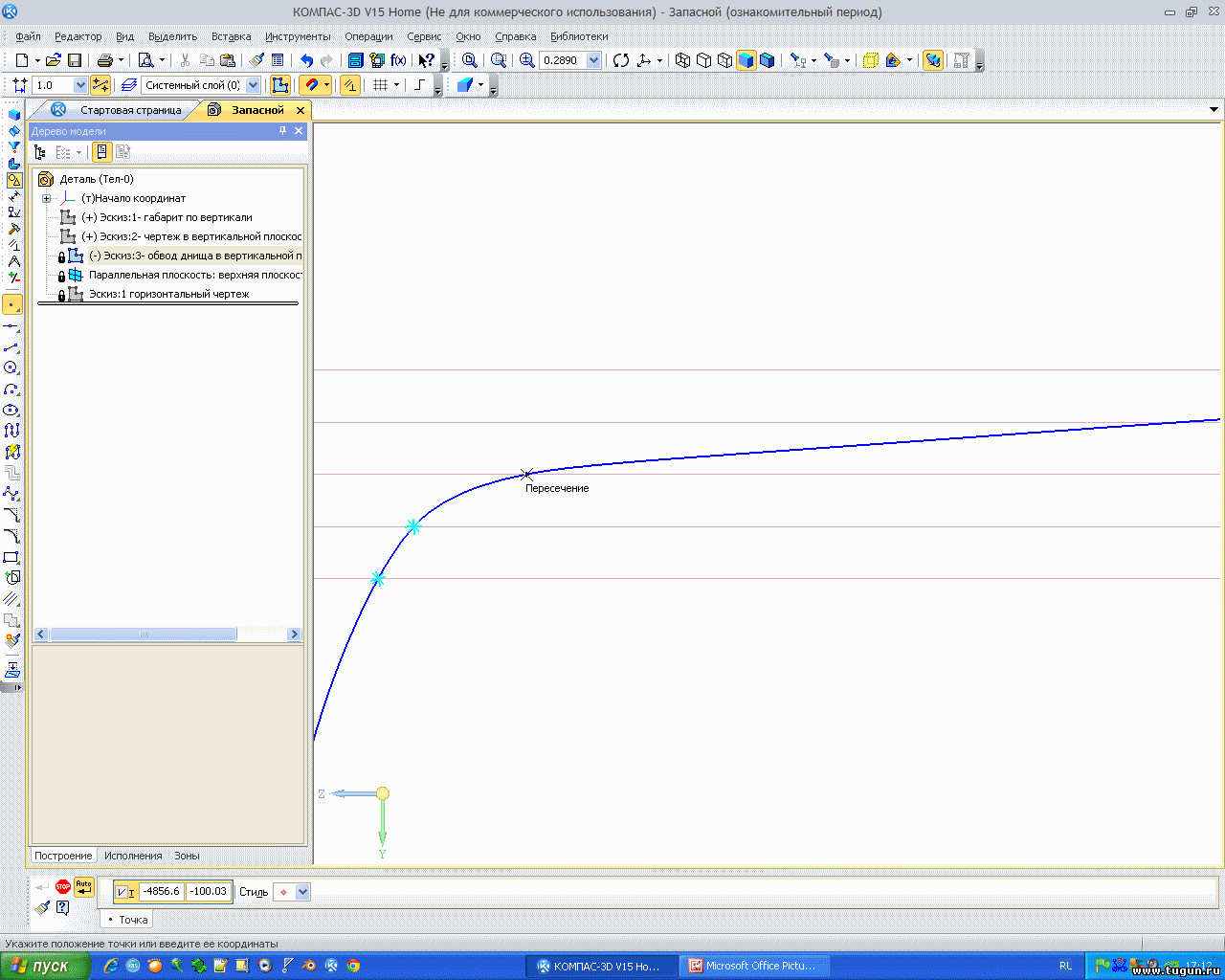

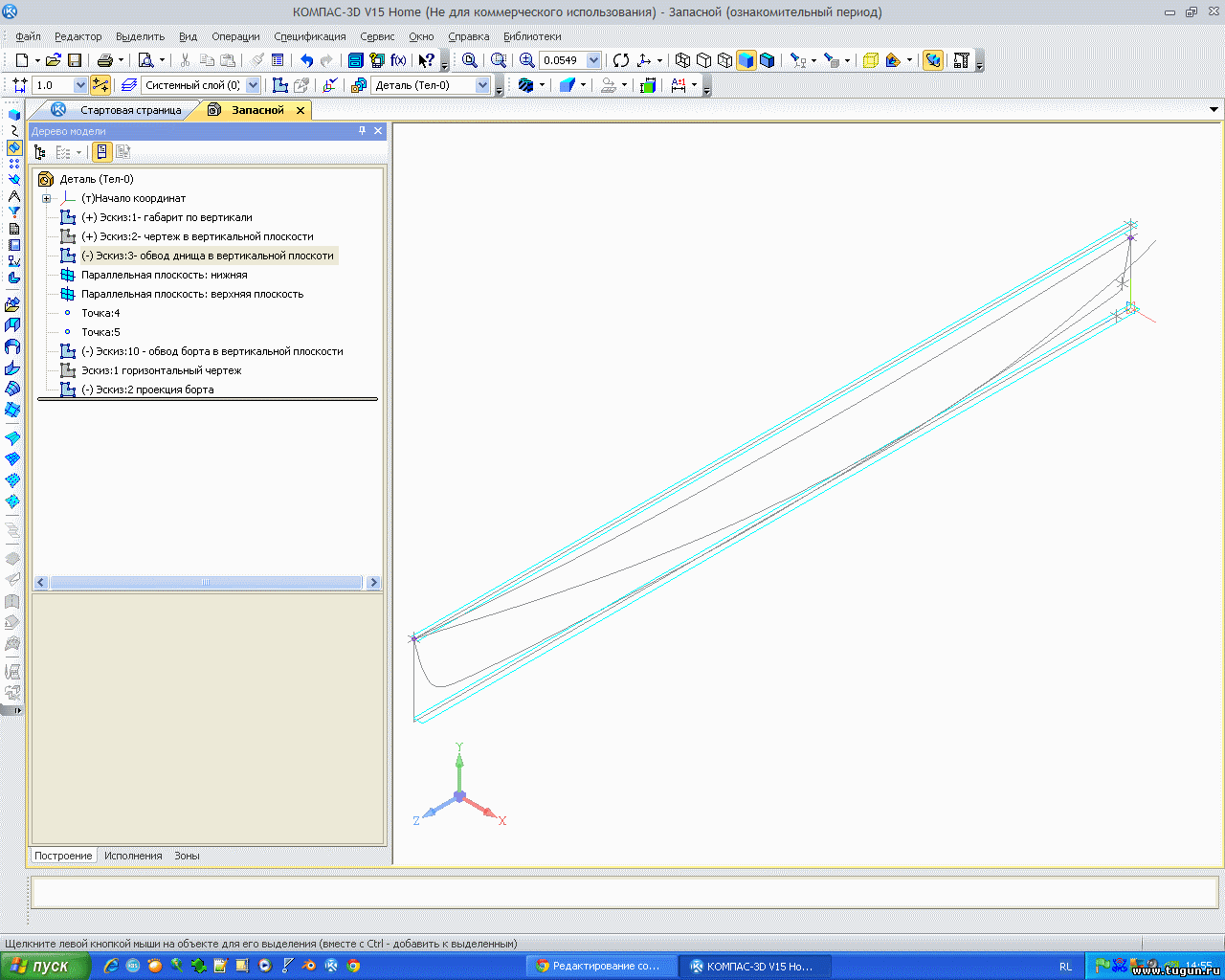

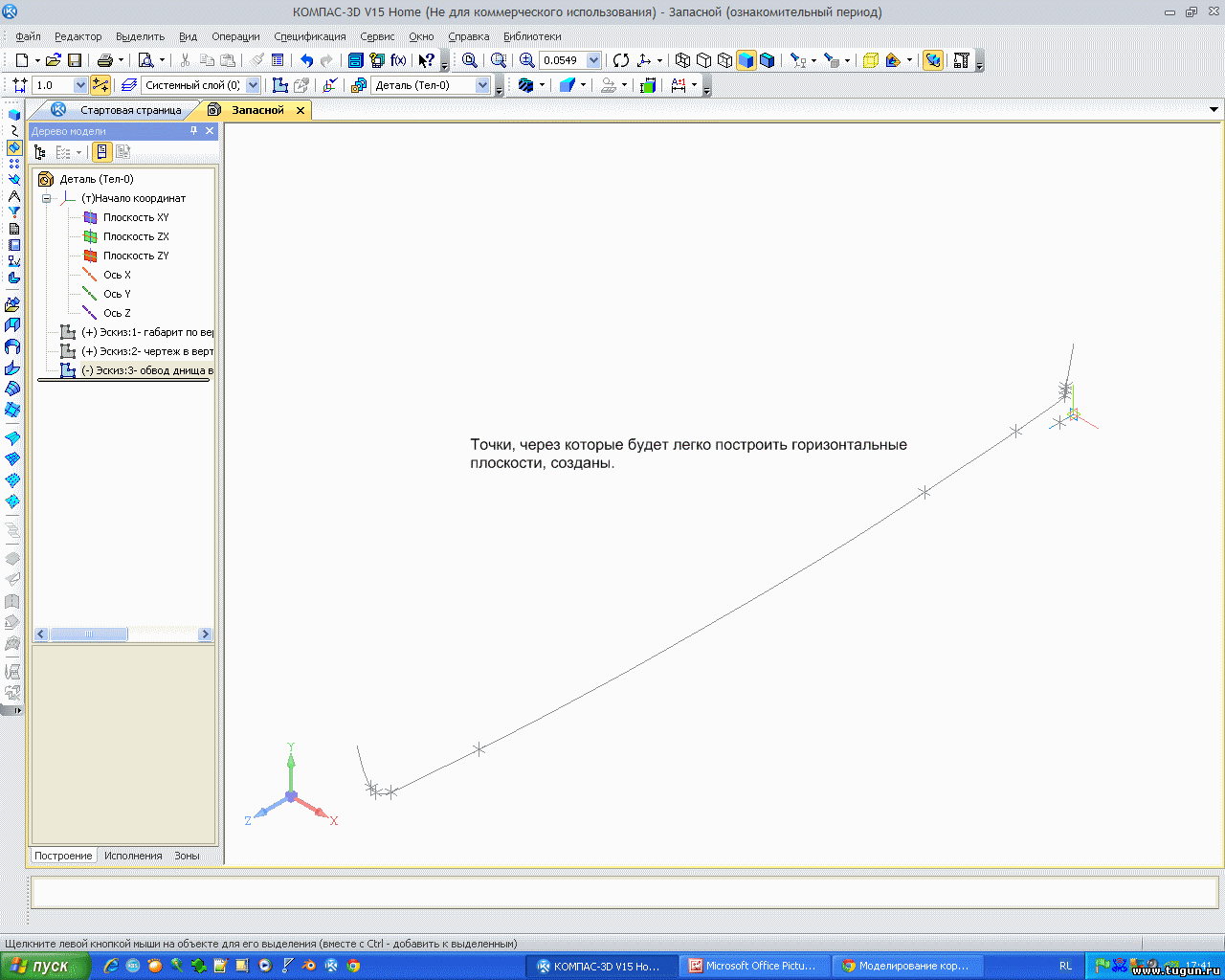

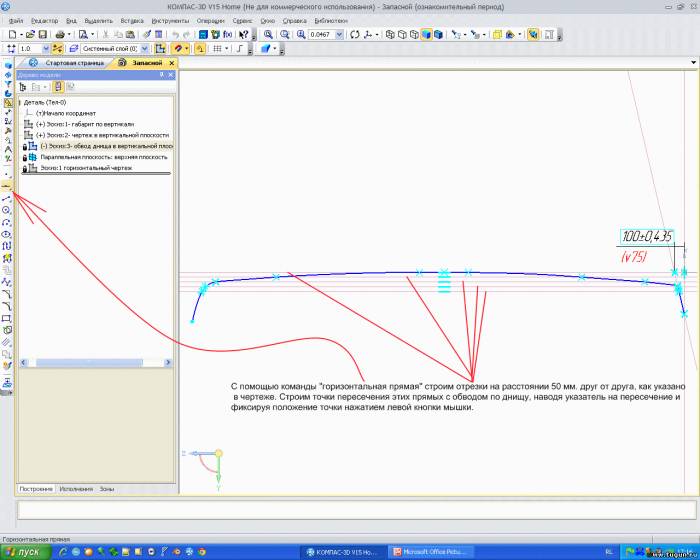

Заходим в Эскиз:3 и создаем отрезки и точки пересечения:

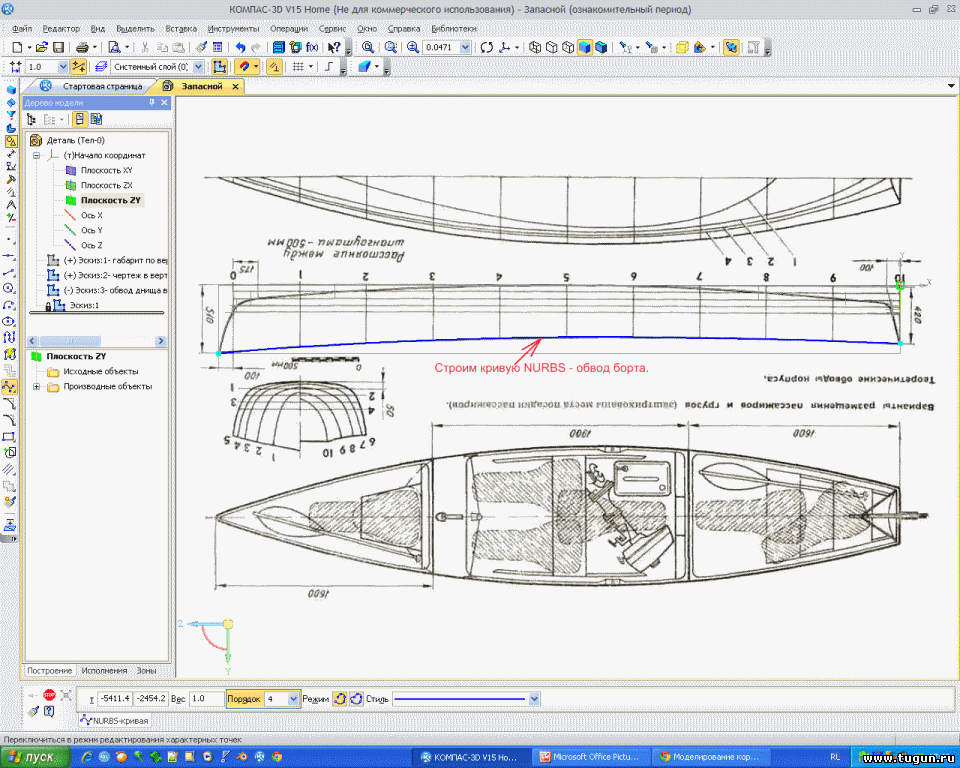

Заходим на плоскость - ZY системы координат и строим кривую по обводу борта, создавая Эскиз:1-:
Прикрепления: 3992798.png(71.7 Kb) · 8415090.png(78.0 Kb) · 8610605.png(66.3 Kb) · 7438887.png(67.0 Kb) · 8463801.png(127.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 06.01.2015, 14:59


ВолчараДата: 06.01.2015, 15:24 | Сообщение # 45
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Создадим верхнюю горизонтальную плоскость:


Создаем проекцию обвода по борту:

Выходим из Эскиза

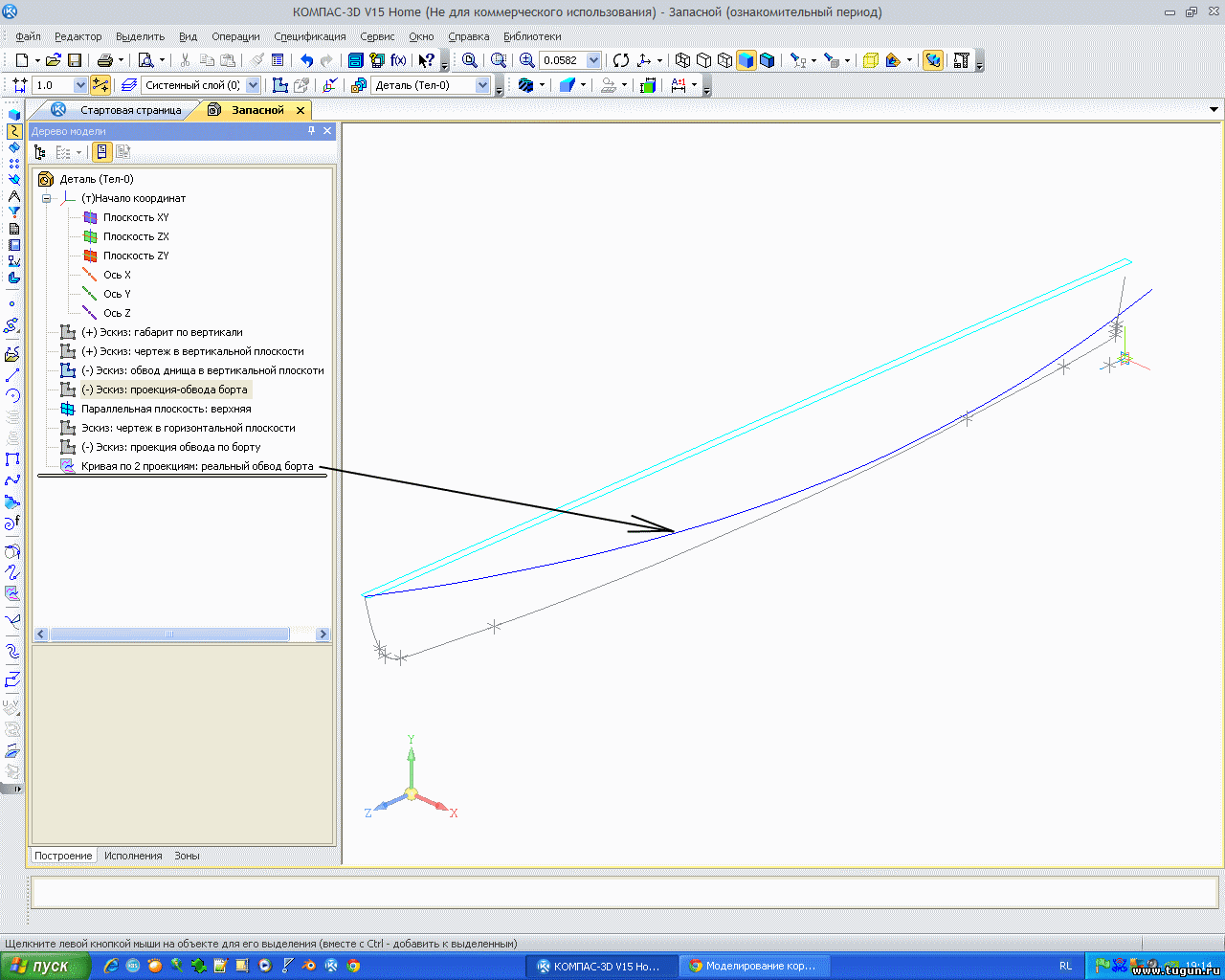

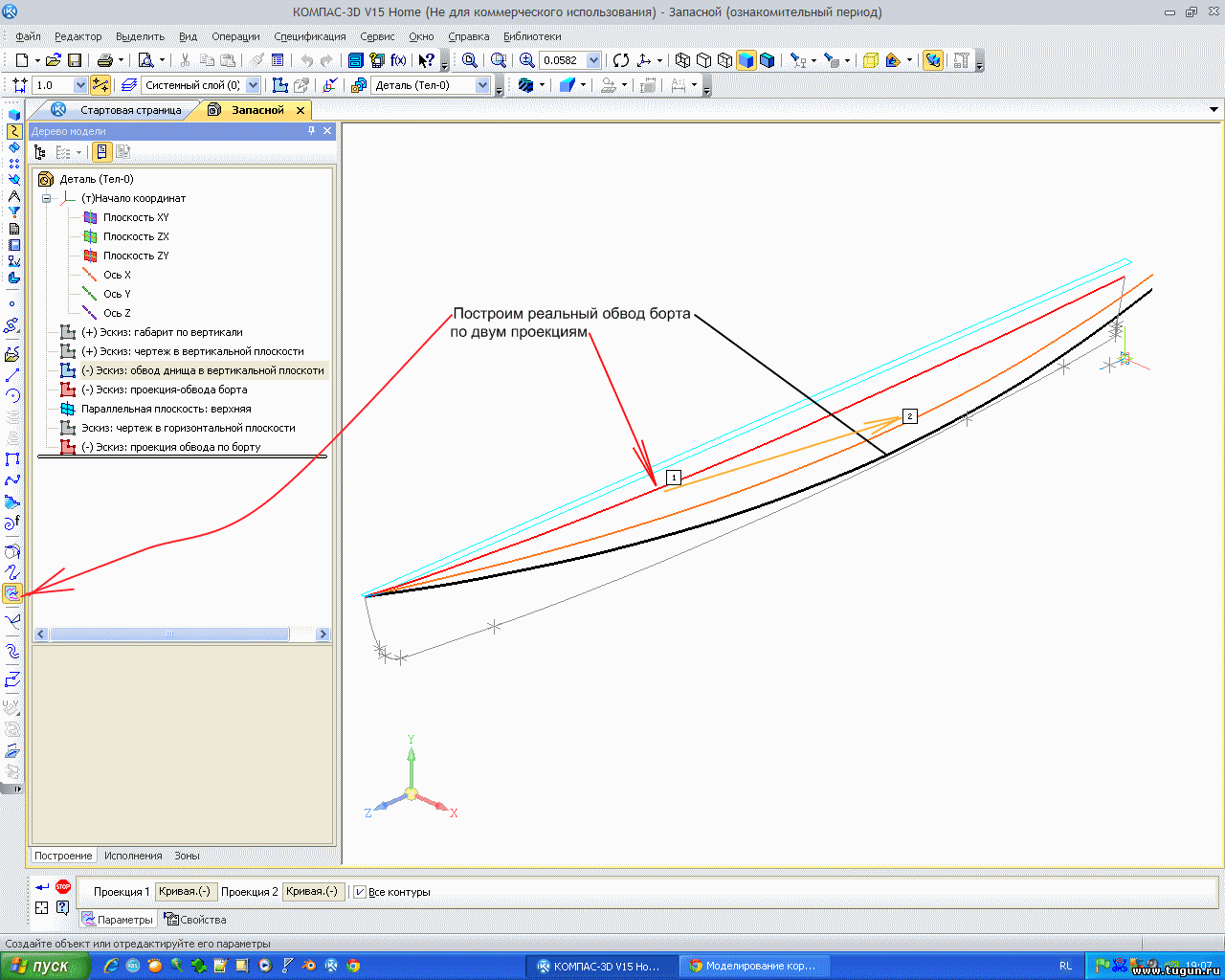

Создаем реальный обвод борта между вершинами корпуса:


Скрываем ненужное:

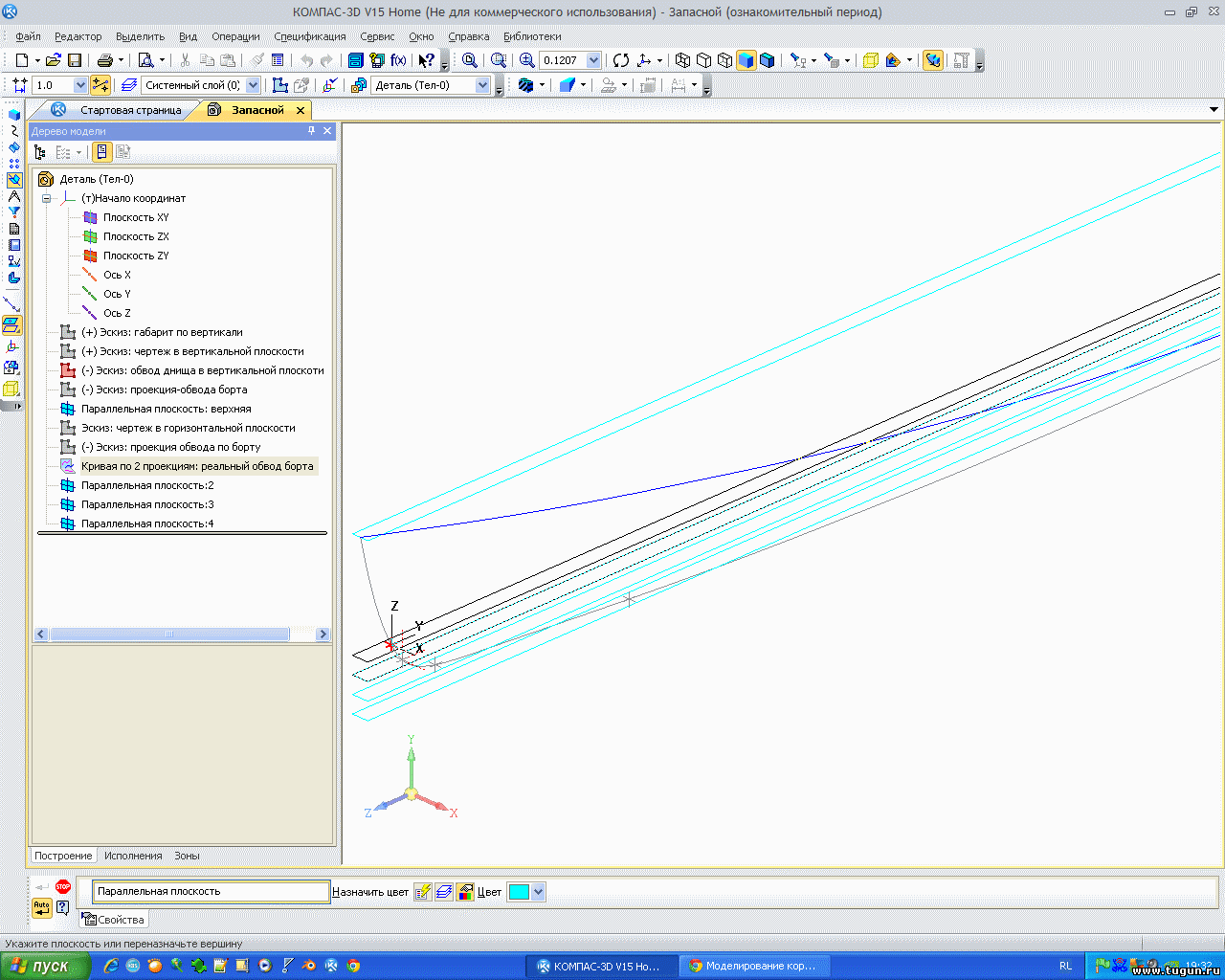

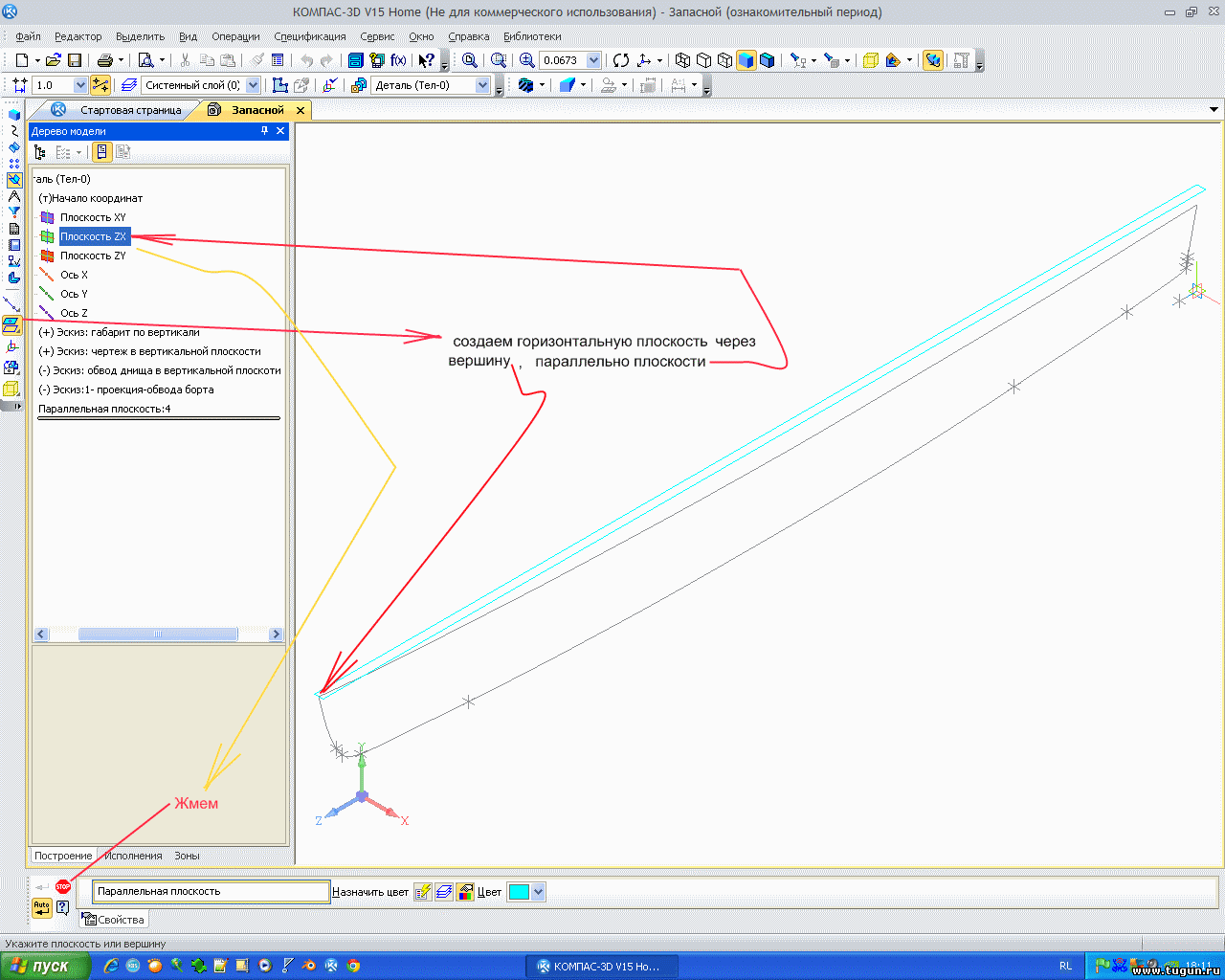

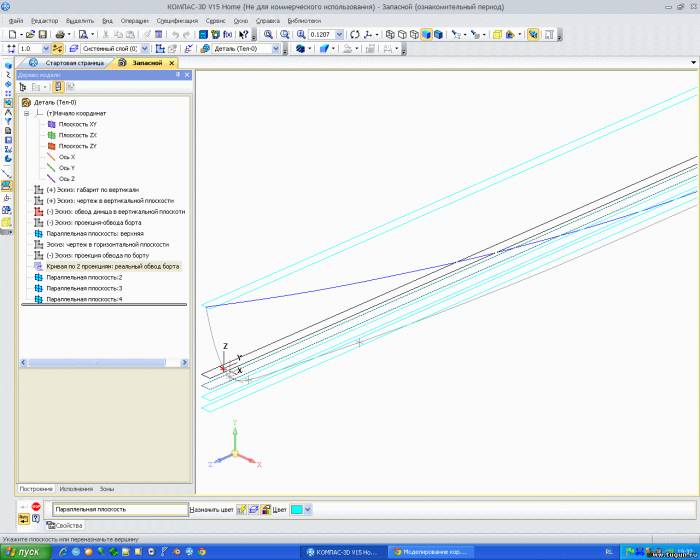

Построим плоскости через вершины-точки, параллельными верхней плоскости, а затем переименуем их, чтобы соответствовали номеру в чертеже:

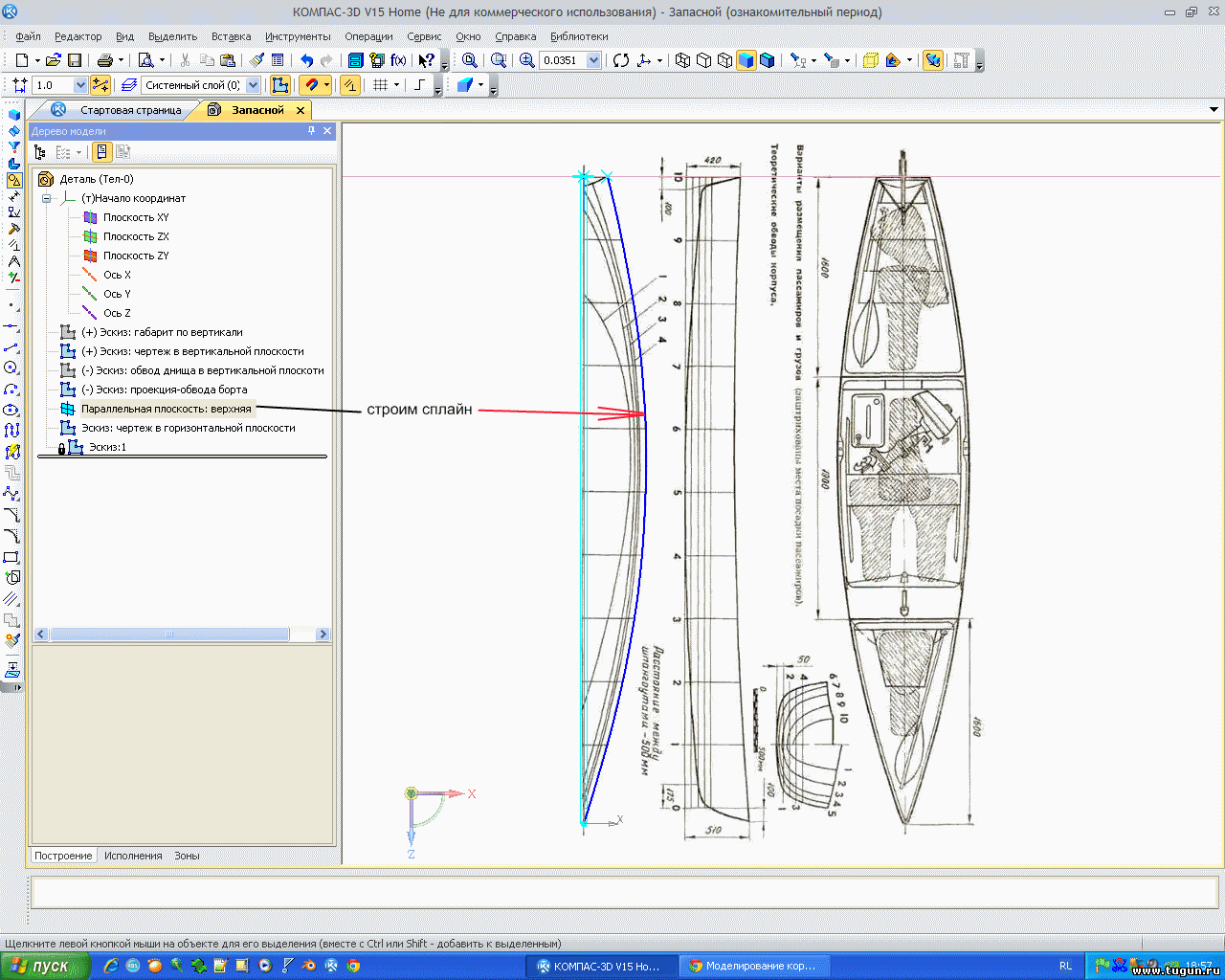

Прикрепления: 1913453.png(74.2 Kb) · 3456034.png(148.9 Kb) · 4845462.png(79.3 Kb) · 5118538.png(72.4 Kb) · 2896070.png(76.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 06.01.2015, 18:19


ВолчараДата: 06.01.2015, 17:49 | Сообщение # 46
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

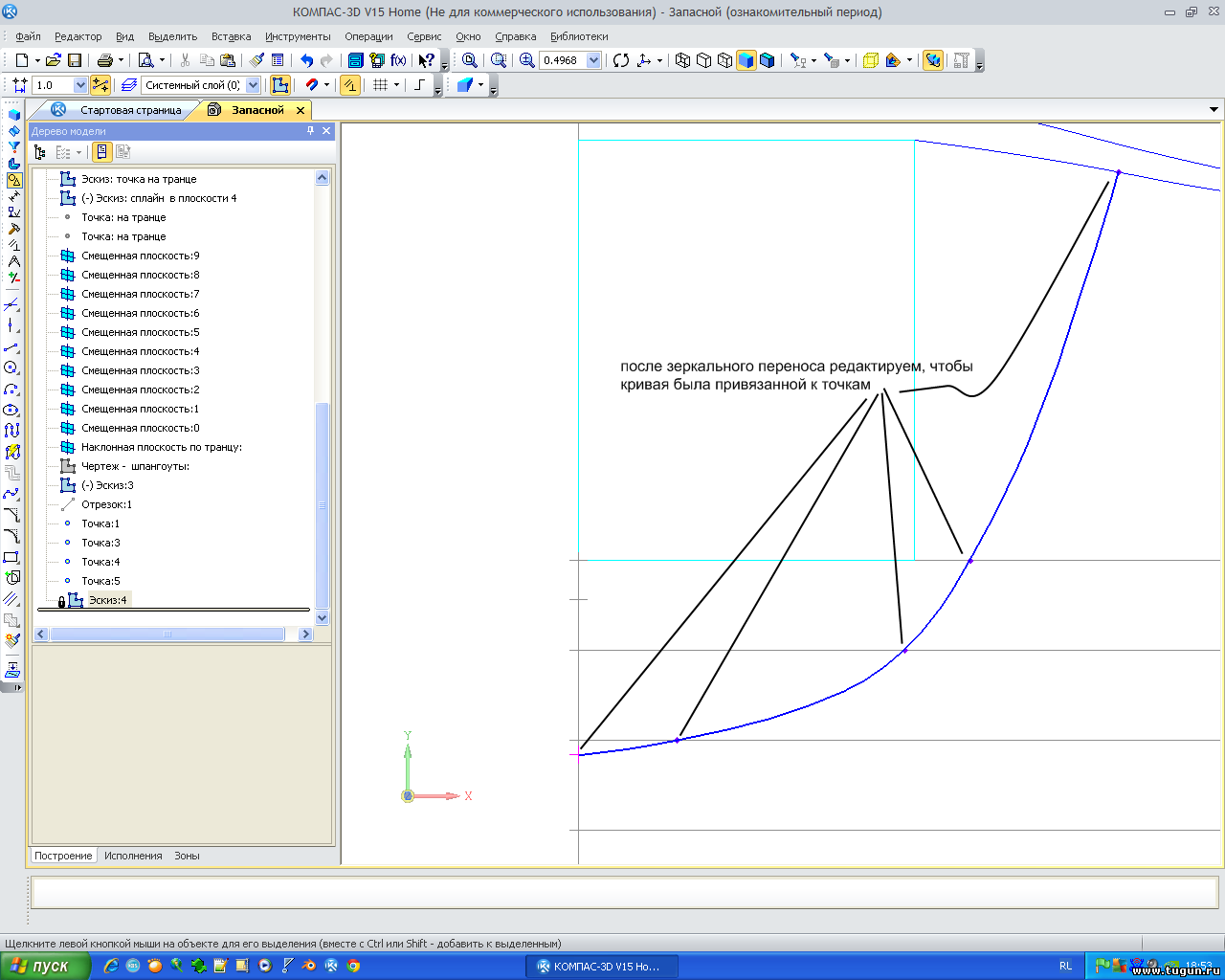

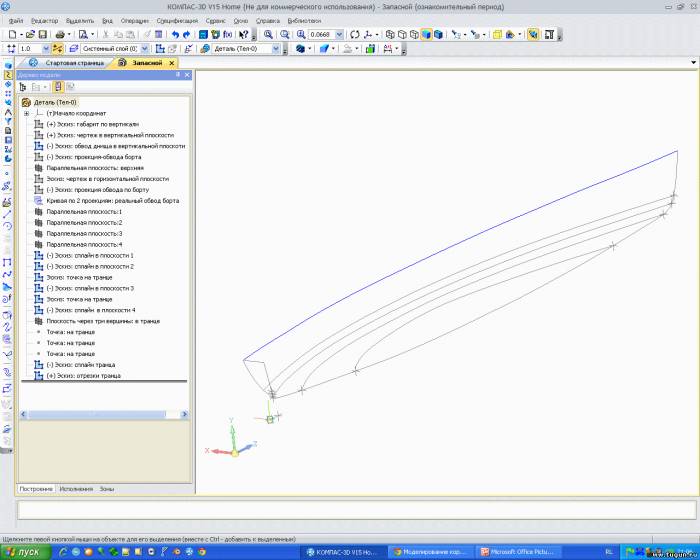

После построения кривых в каждой плоскости - (1, 2, 3, 4) построим наклонную плоскость для транца:


Далее необходимо построить шпангоуты, а для этого необходимо разбить корпус на 10 частей + 1:


Как видно, новый путь отличается от прежнего началом построения: если в первом случае я строил первыми плоскости и по ним создавал точки и непростым алгоритмом, то в последнем случае строились точки, а по ним легко строились плоскости. Это позволит редактировать построение более гибко, широко. А если просто: первый случай творческий, с созданием себе проблем, а второй - по правилу.

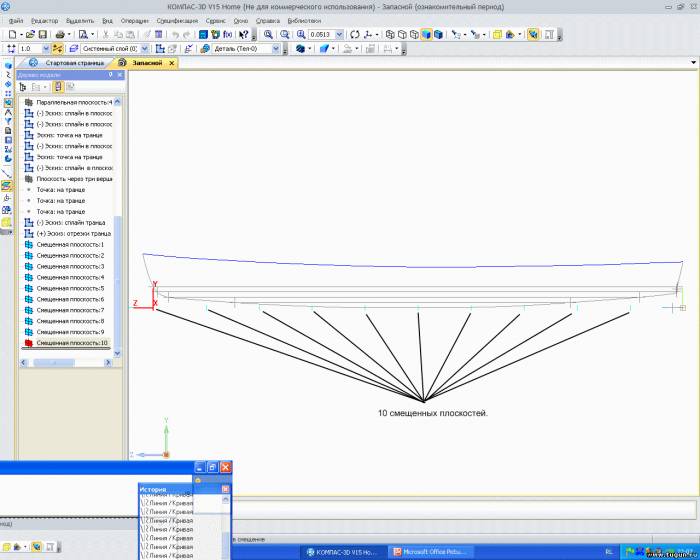

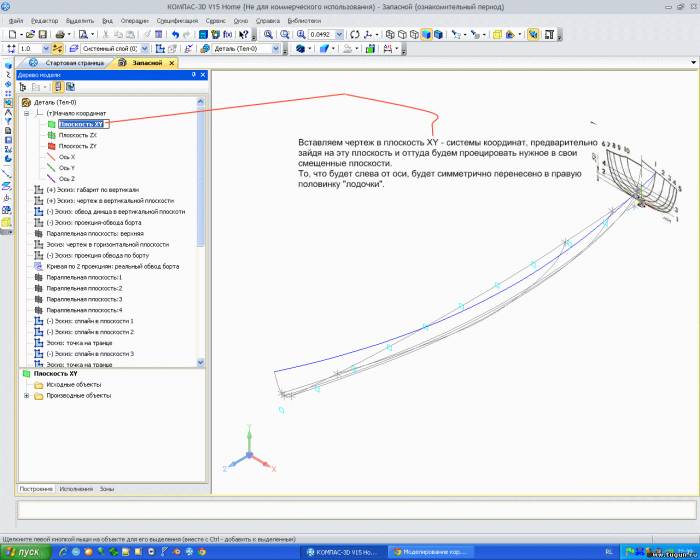

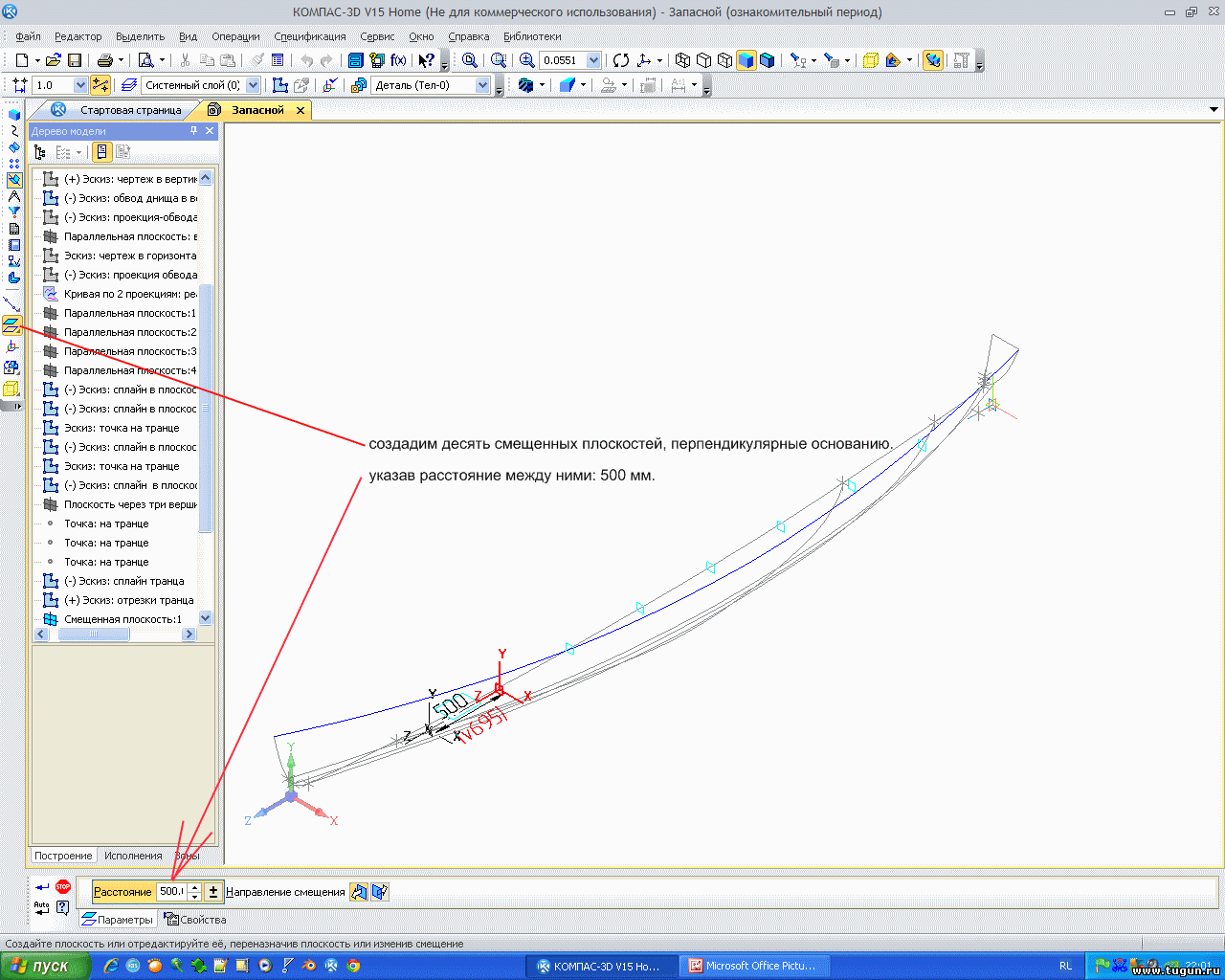

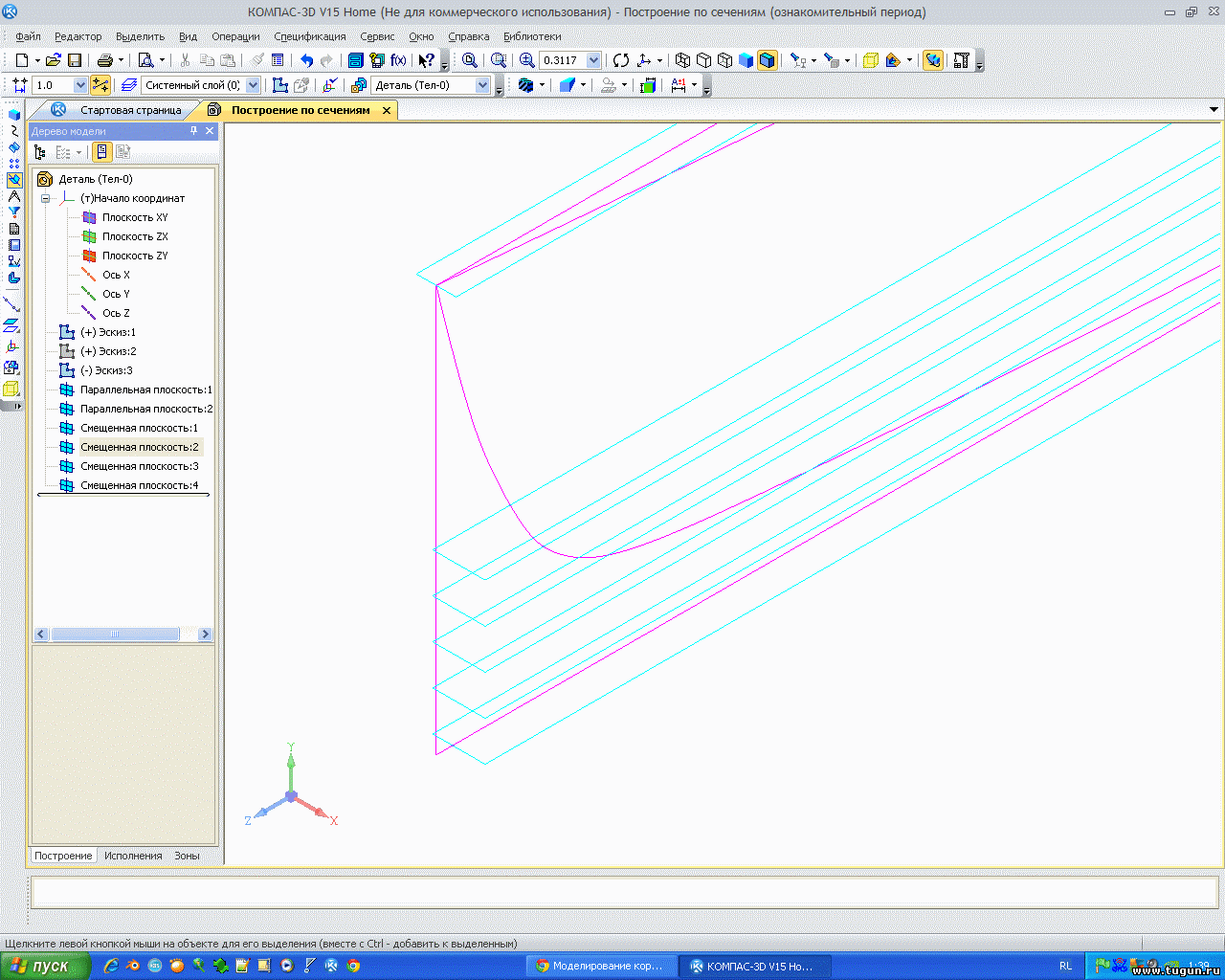

Создаем смещенные плоскости, относительно начала координат, плоскости XY:


Меняем имена плоскостям, согласно чертежа.

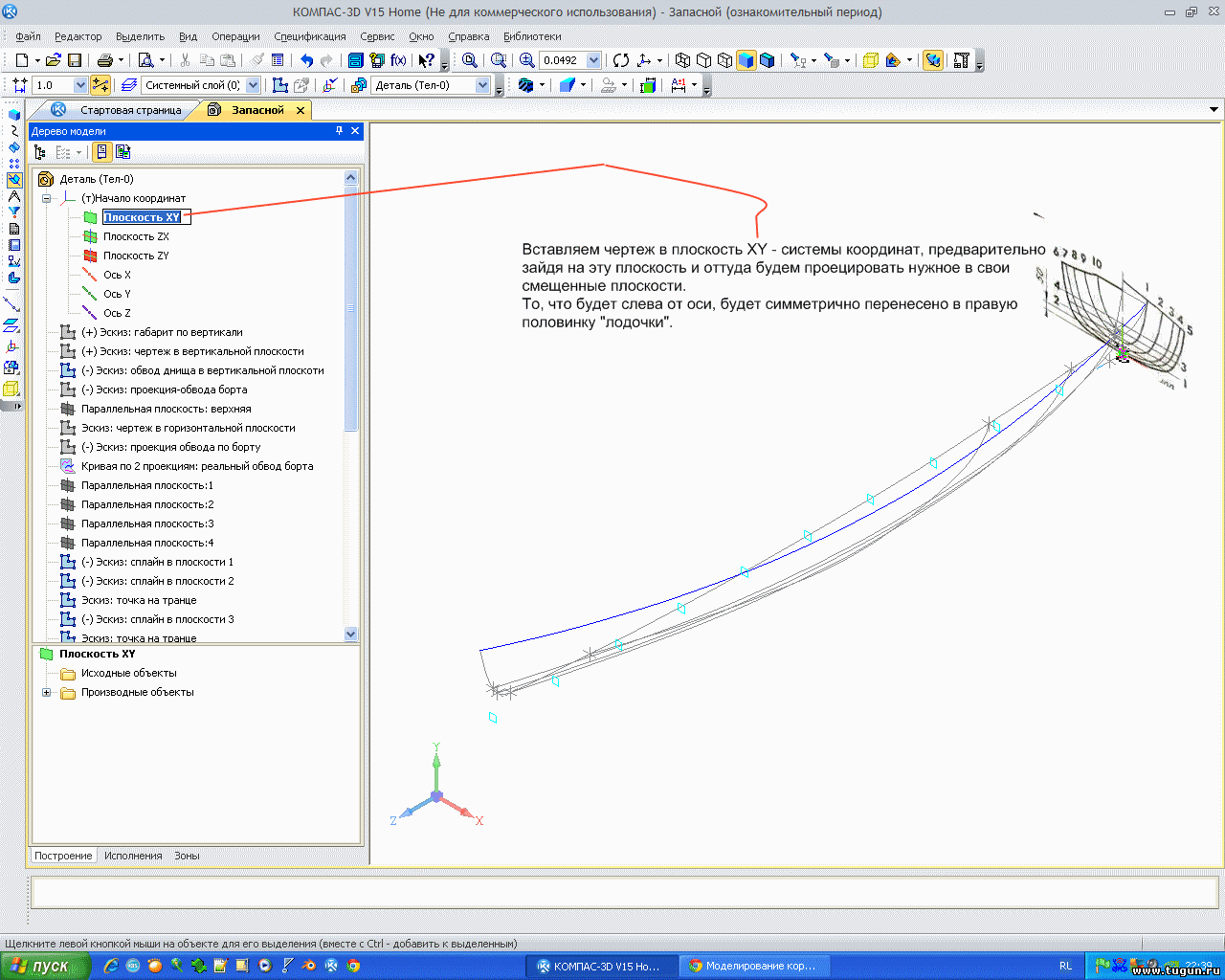

Вставляем рисунок и подгоняем в нужный размер и в нужное место:
Прикрепления: 9712634.png(82.7 Kb) · 6575980.png(78.4 Kb) · 9516538.png(84.5 Kb) · 1565472.png(77.7 Kb) · 3358445.png(87.4 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 06.01.2015, 19:47


ВолчараДата: 07.01.2015, 04:23 | Сообщение # 47
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

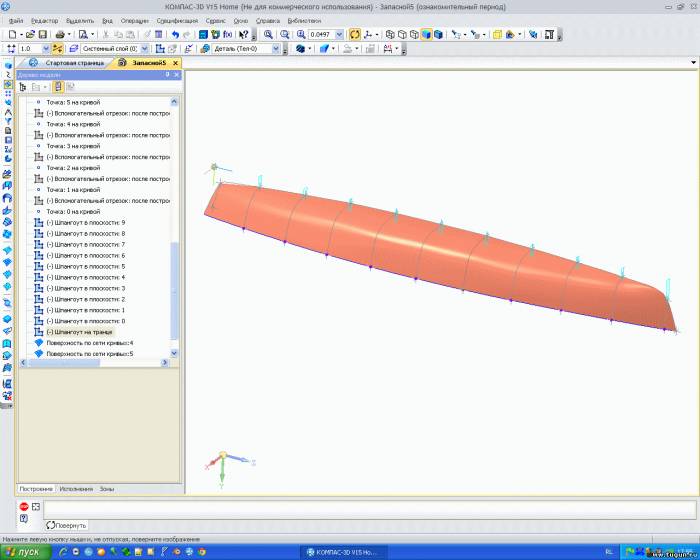

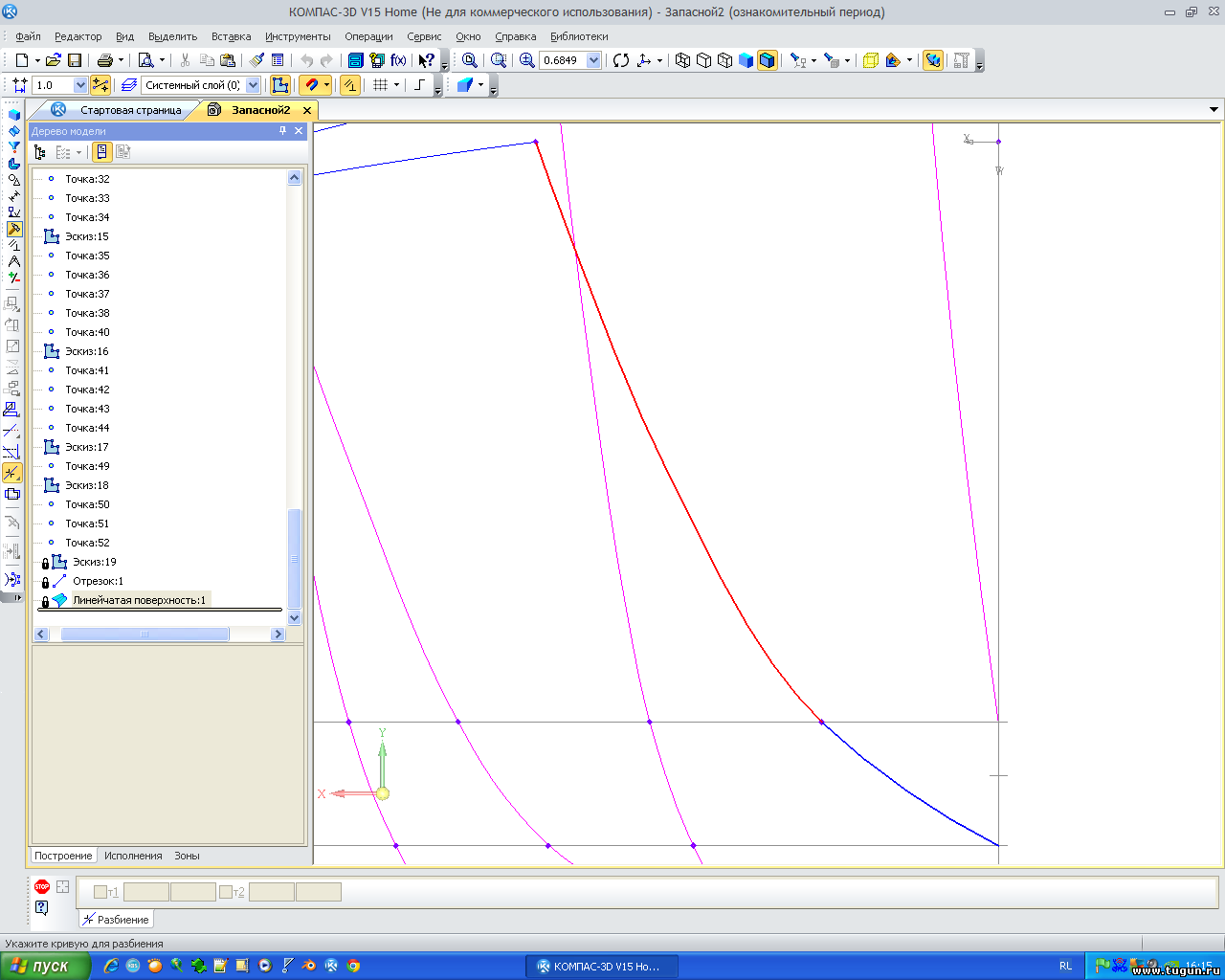

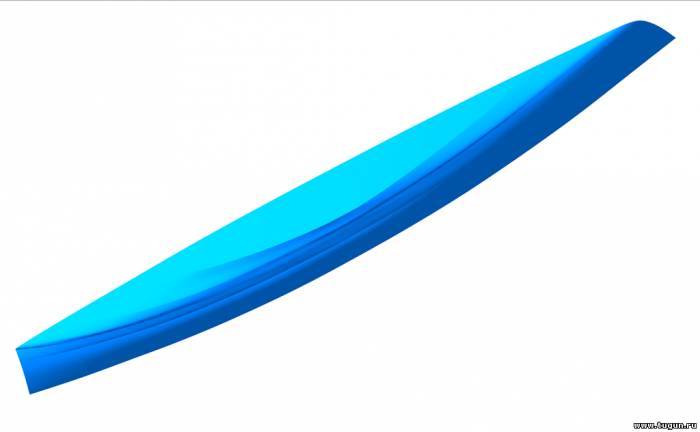

Хочу показать, что получилось бы, если пытаться строить поверхности без шпангоутов. Искажения, без отрезков или кривых между ребрами, неизбежны:


Первым делом, сделаем то, что не сделали в самом начале, так как придется делать это в конце, однозначно. Это будет разминкой, перед сегодняшним продолжением.

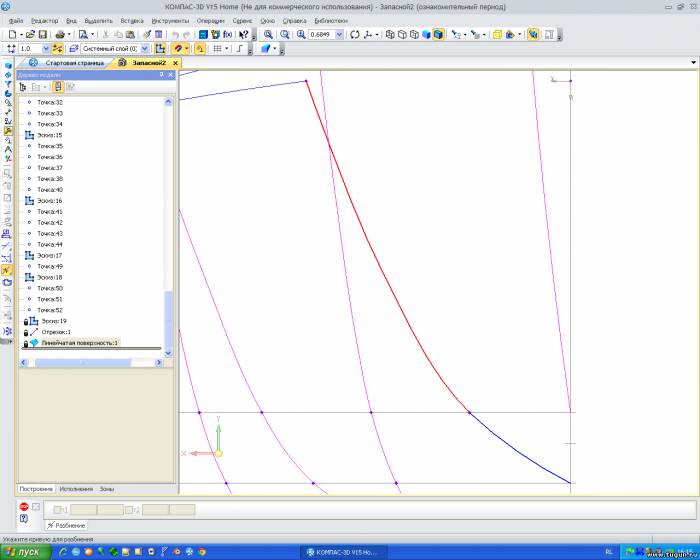

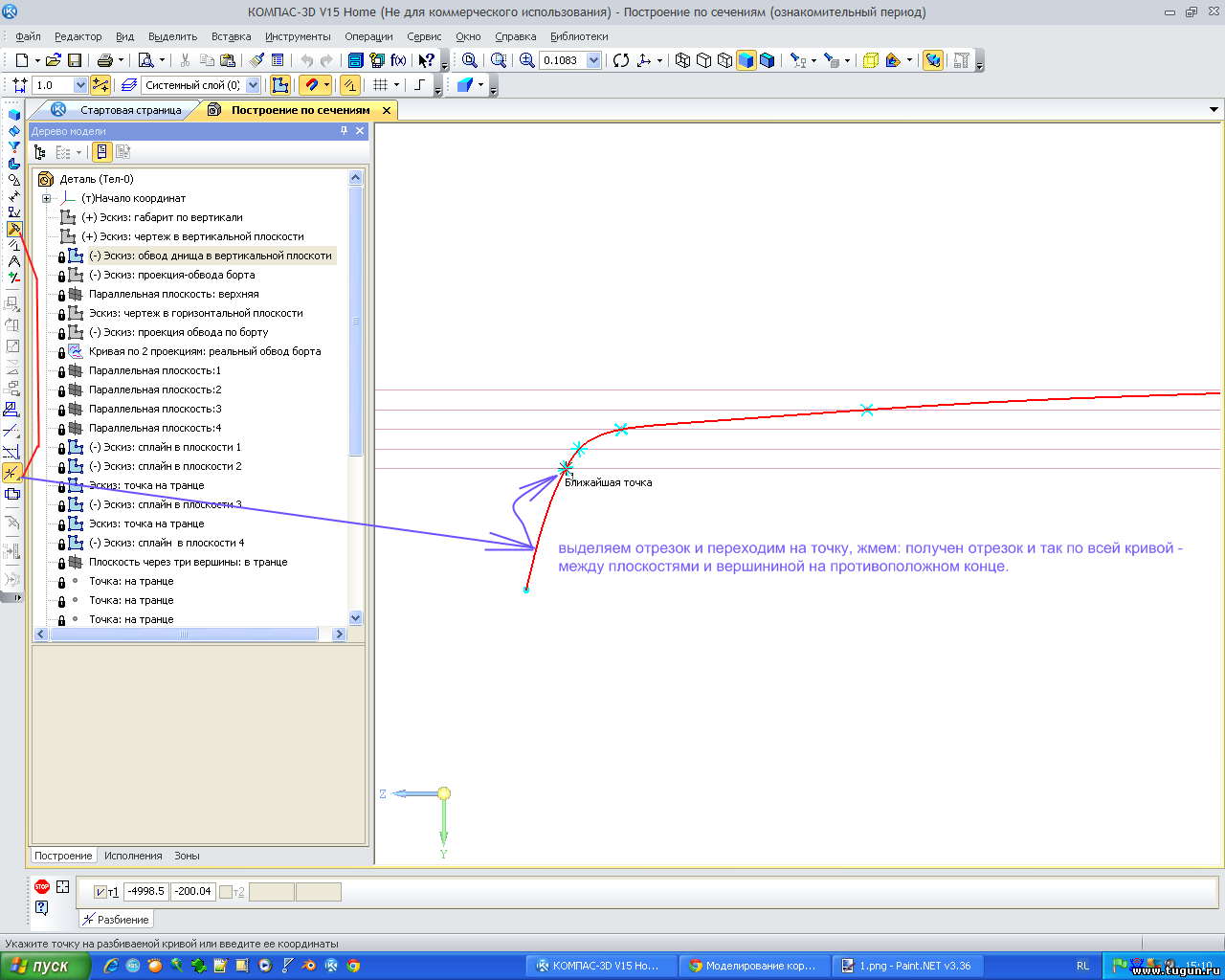

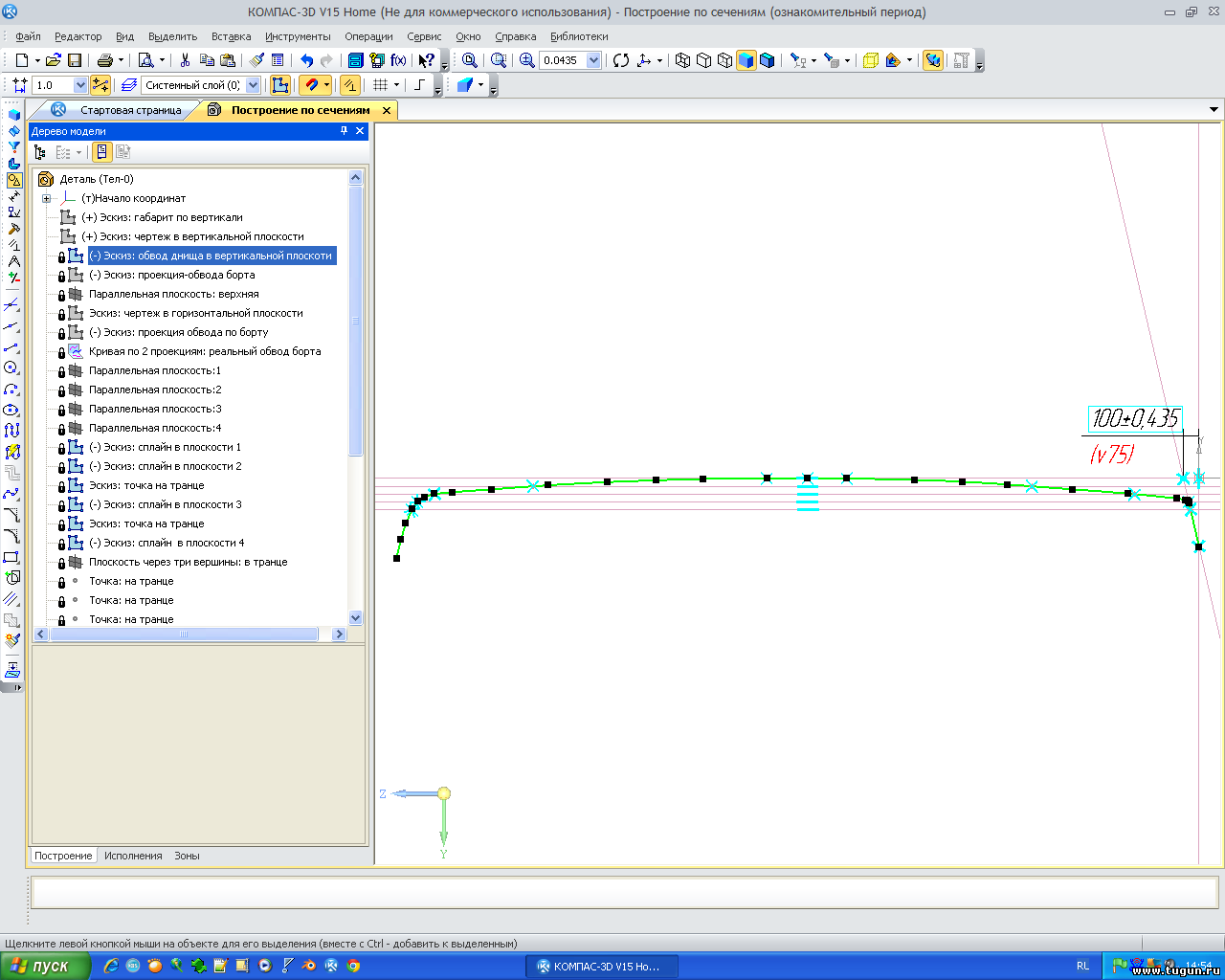

Необходимо разбить кривую обвода днища по килю в вертикальной плоскости на отдельные кривые между плоскостями 1,2,3,4 и вершинами обвода по борту.

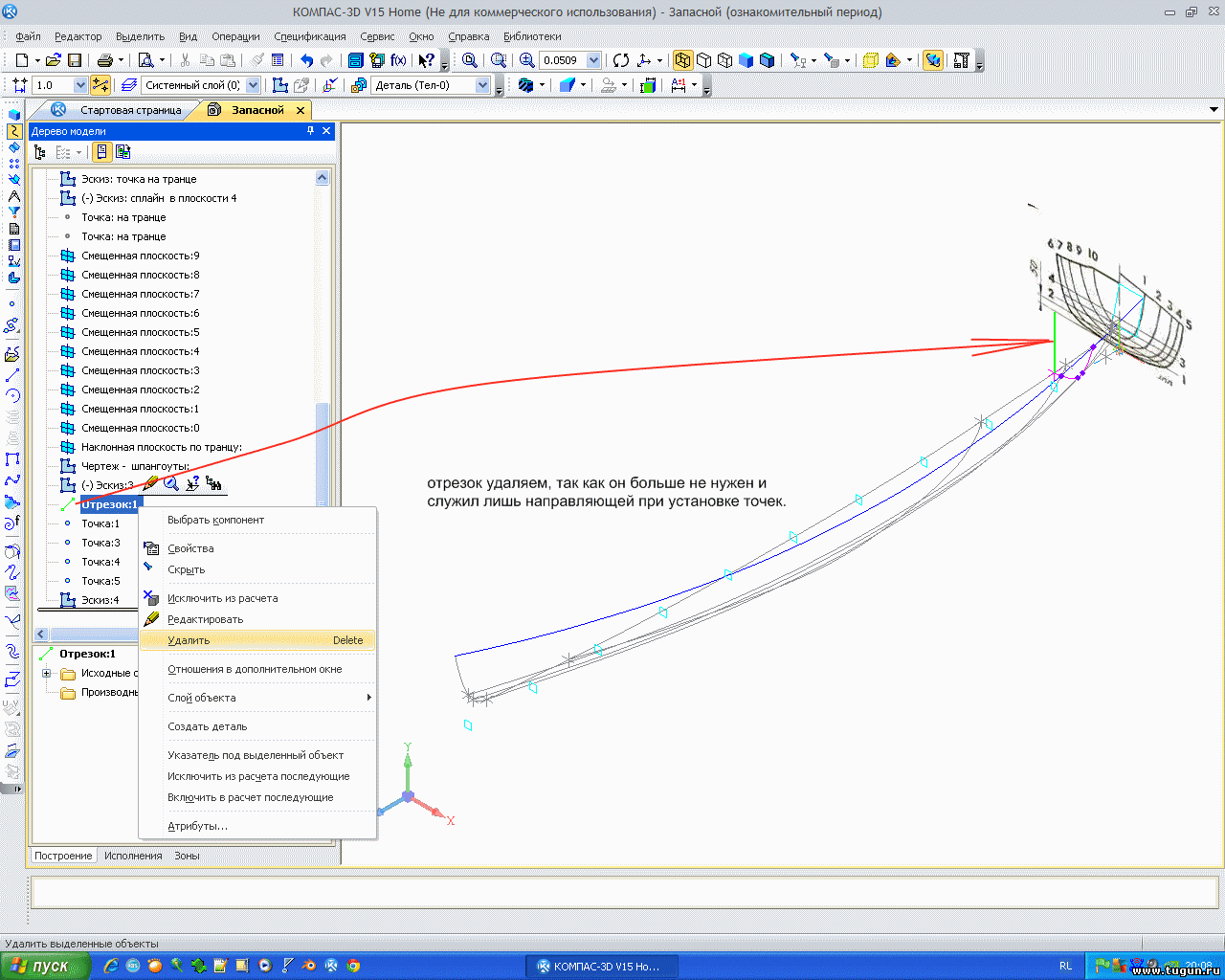

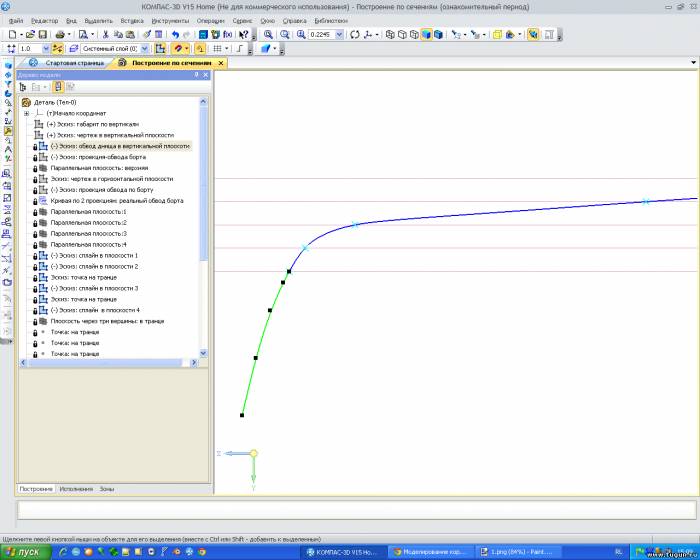

Заходим в Эскиз: обвод днища в вертикальной плоскости и выделяем кривую обвода, наведя на нее указатель. Как видим, кривая цельная:




Выходим из Эскиза.
Прикрепления: 6278767.png(85.9 Kb) · 8923991.png(99.6 Kb) · 2139837.png(110.4 Kb) · 7934246.png(97.3 Kb) · 6529824.png(101.9 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Среда, 07.01.2015, 12:21


ВолчараДата: 07.01.2015, 12:50 | Сообщение # 48
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

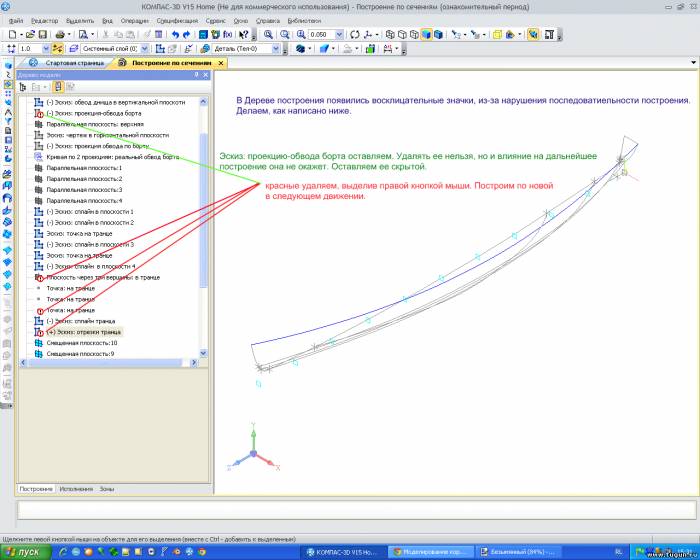

Из-за нарушения последовательности построения, Компас нам сообщает об ошибке:

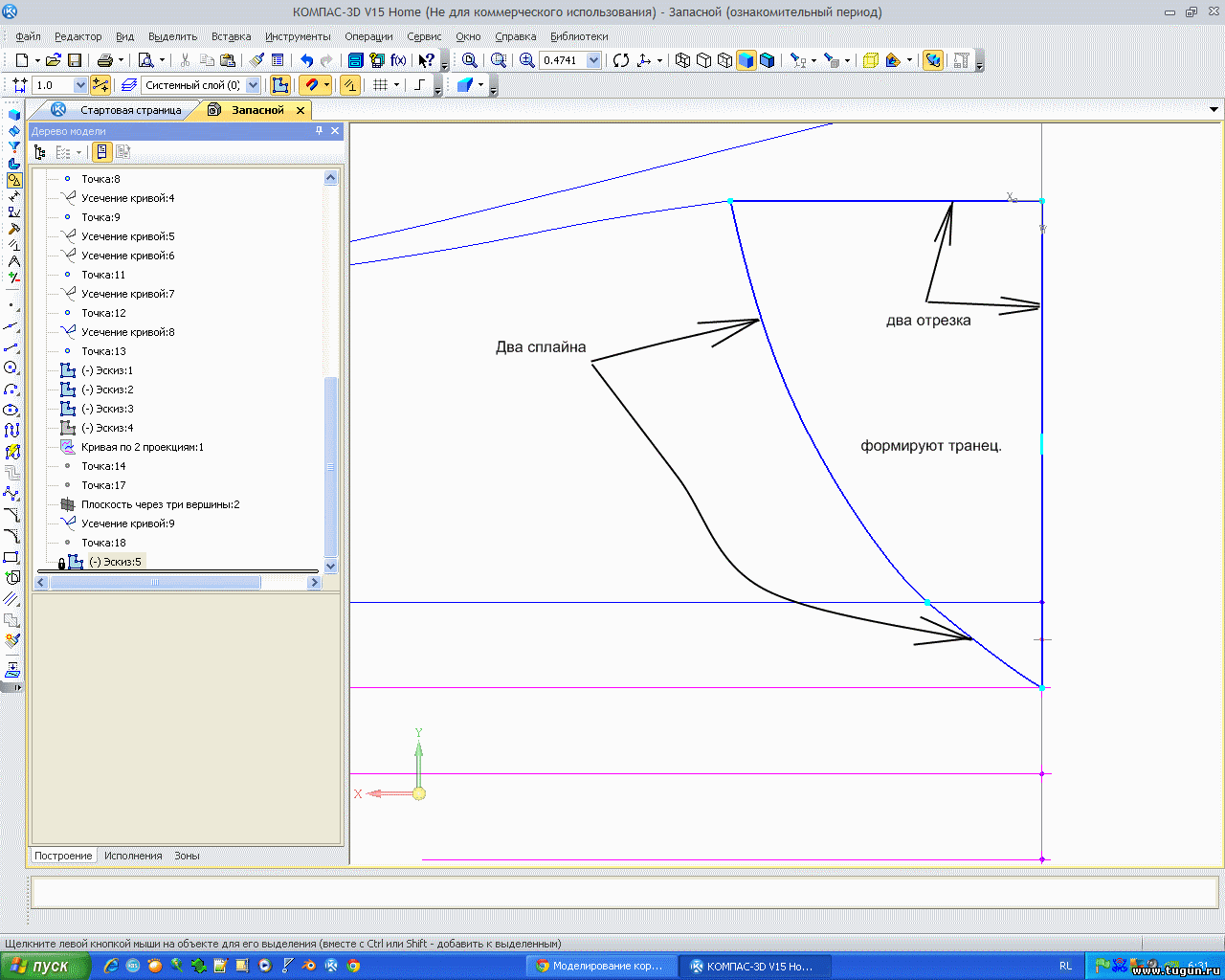

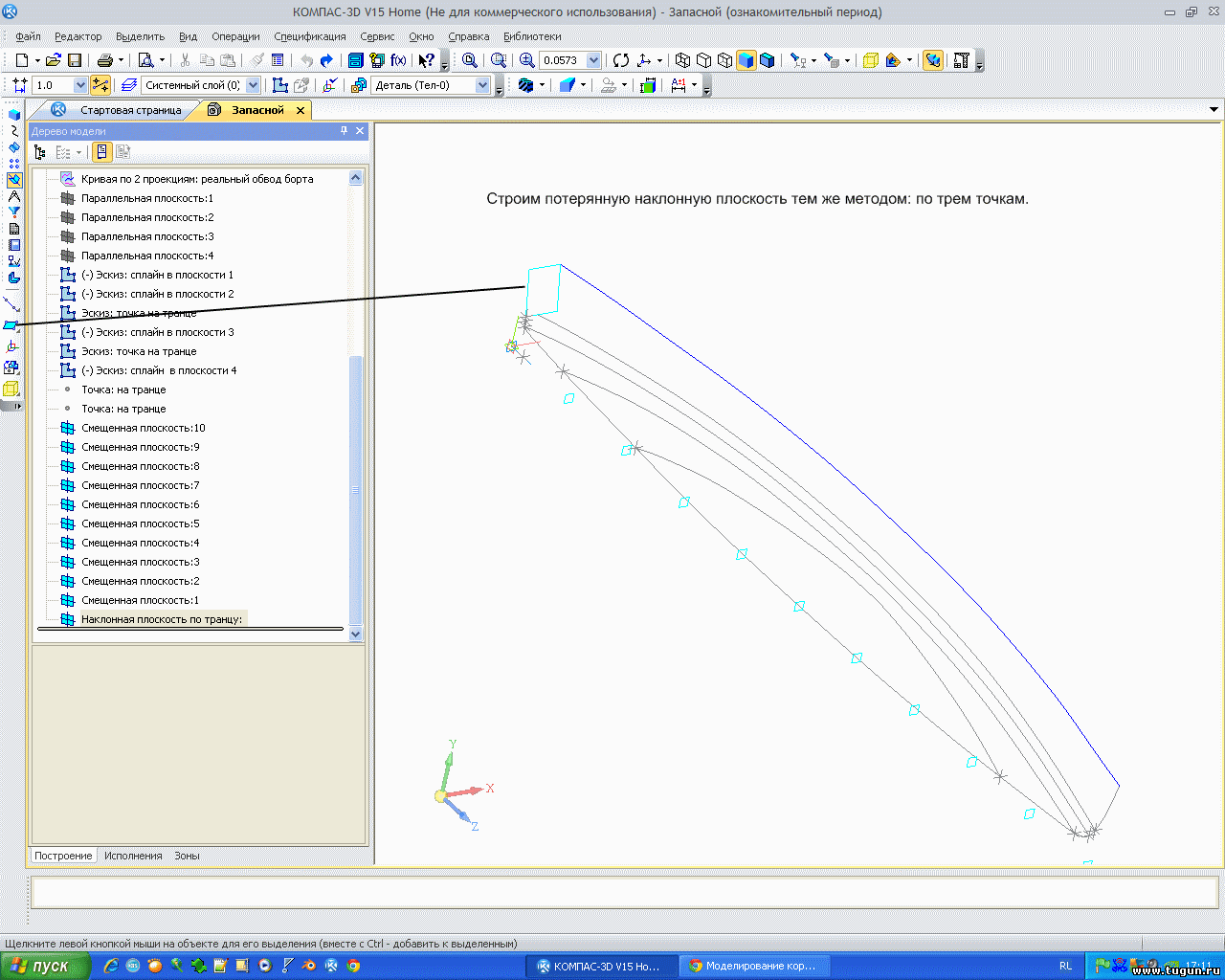

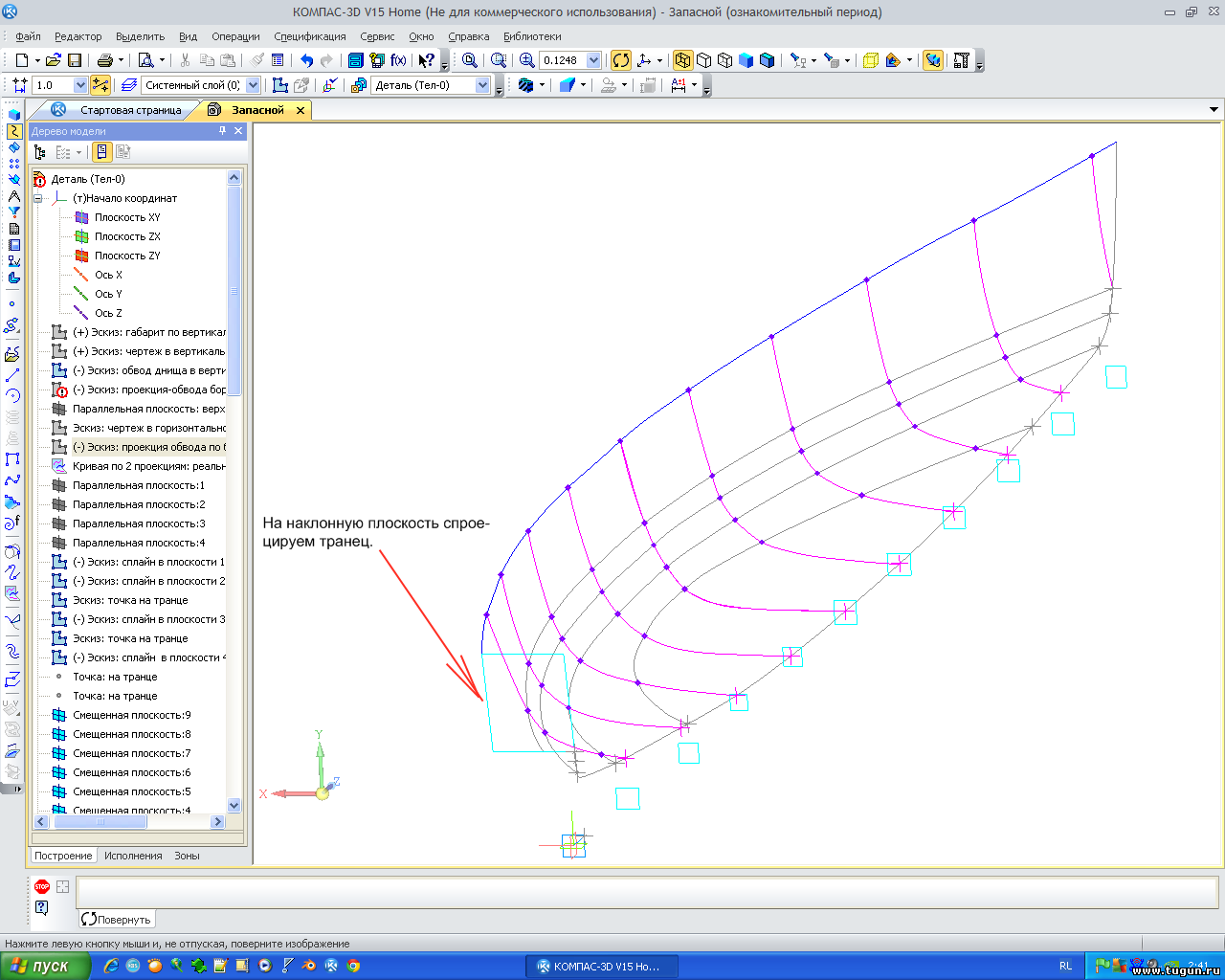

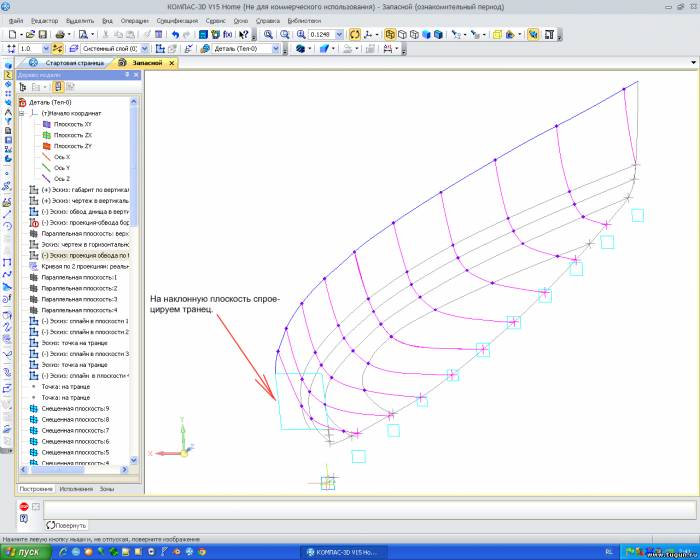

Восстанавливаем наклонную плоскость, а транец построим по проекции с чертежа:

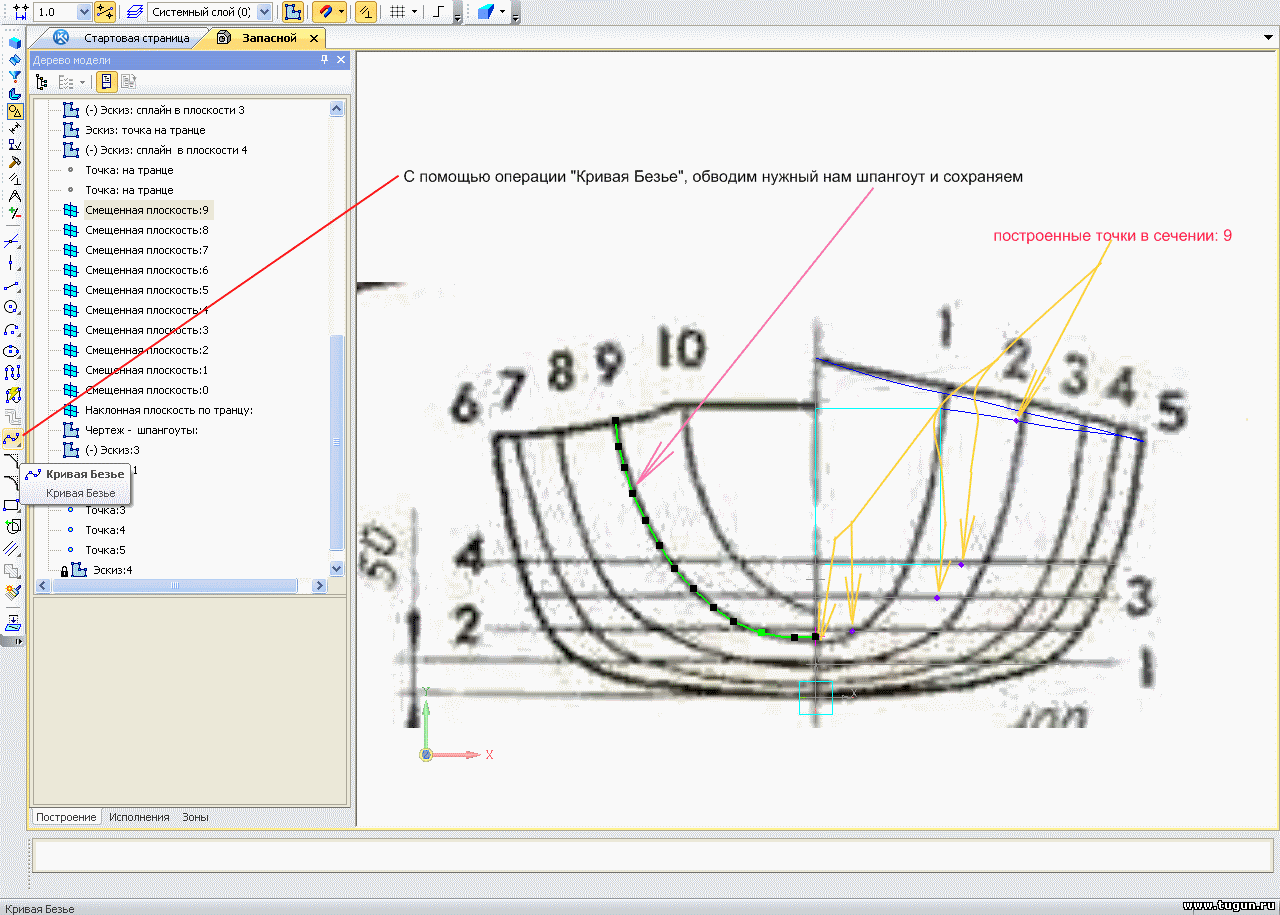

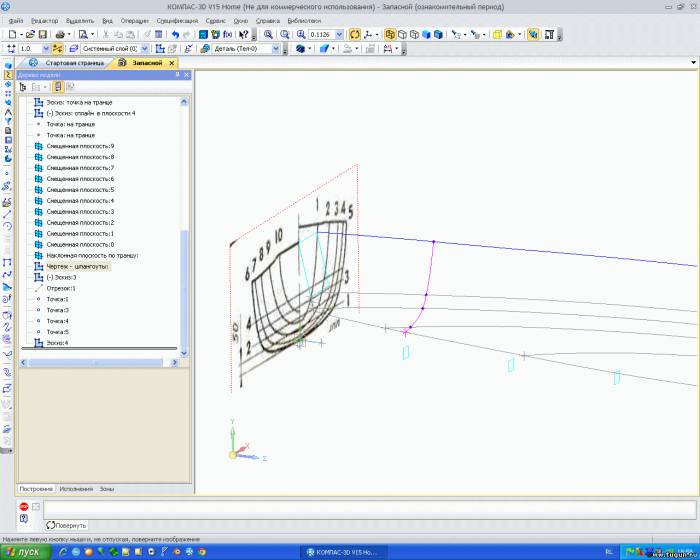

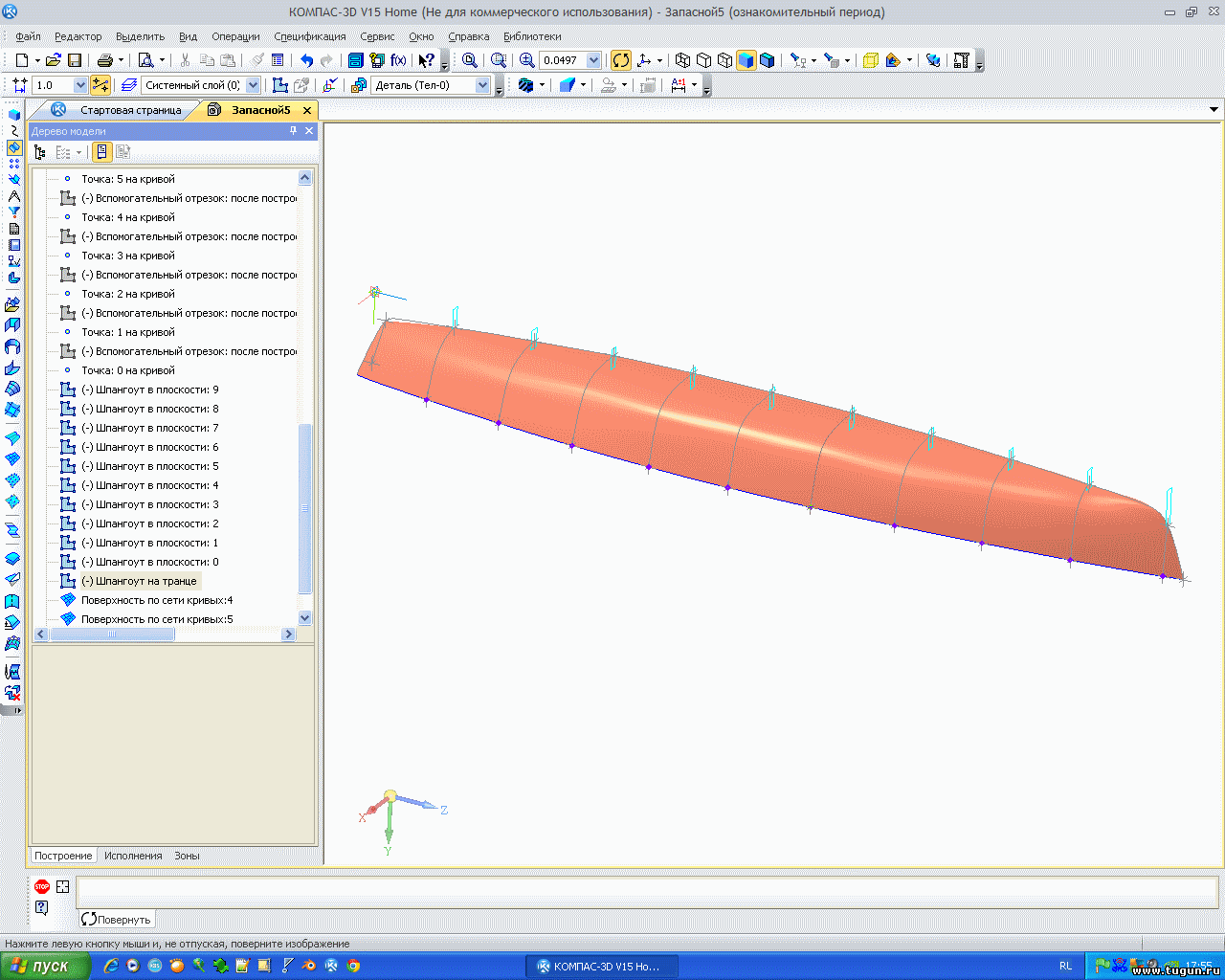

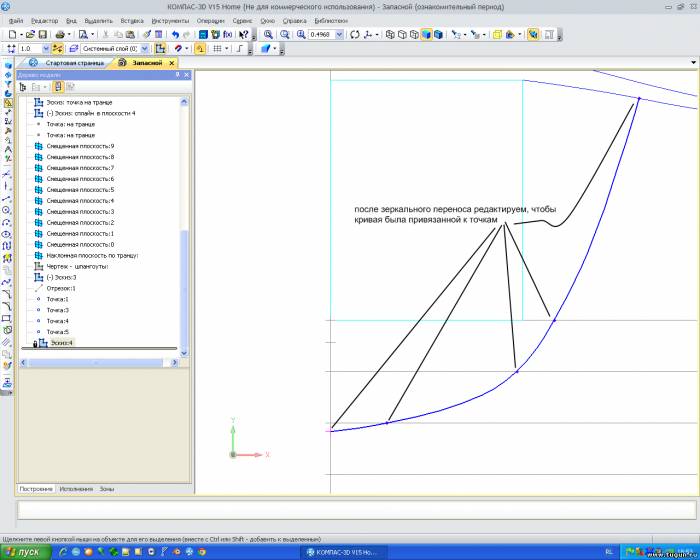

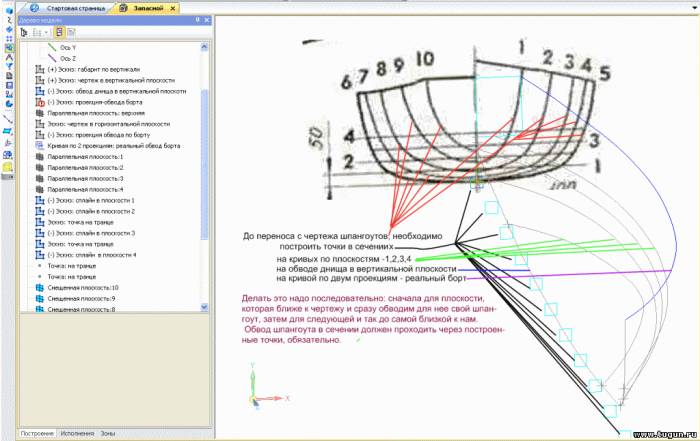

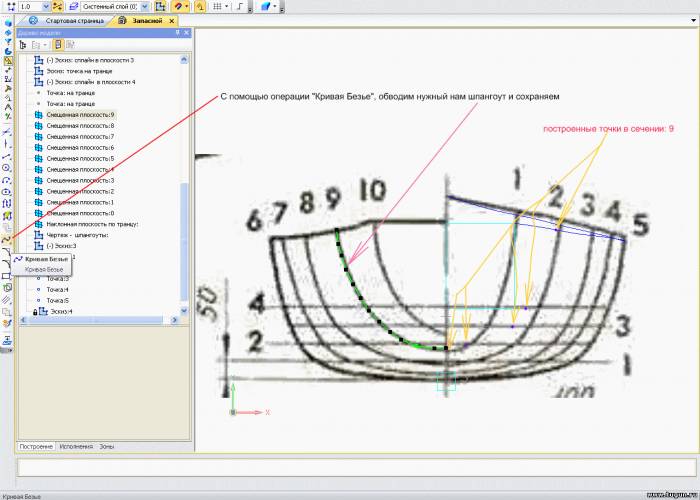

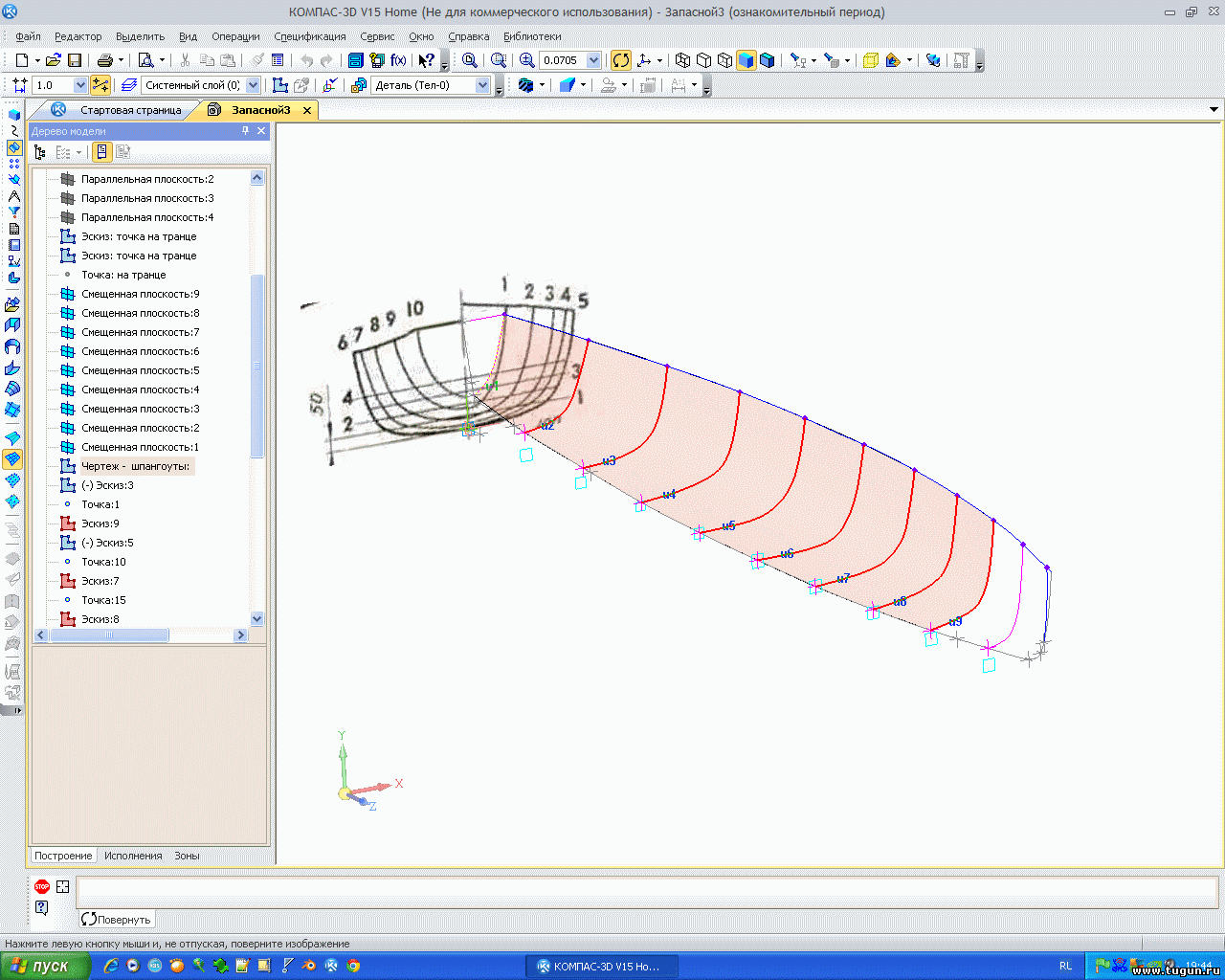

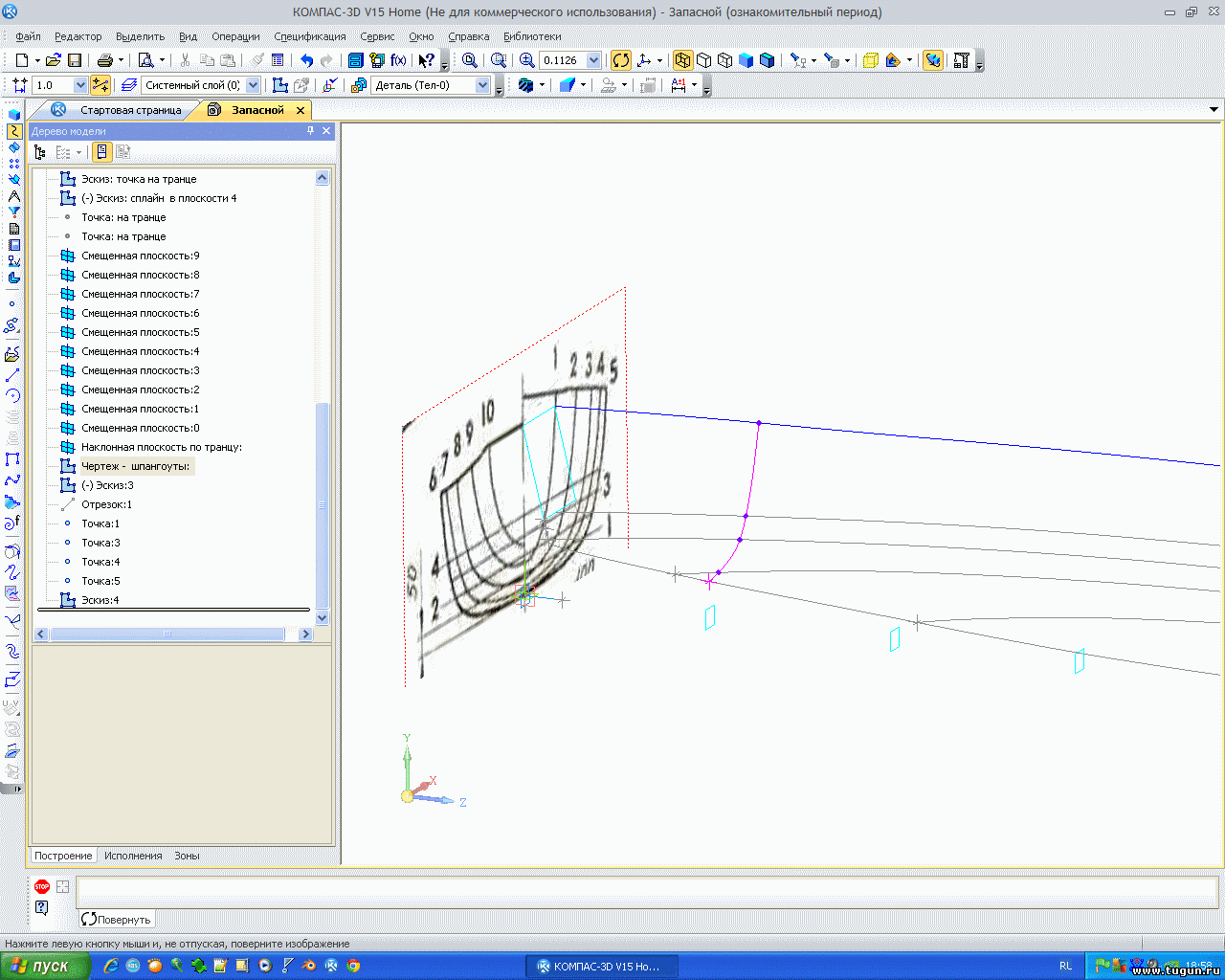

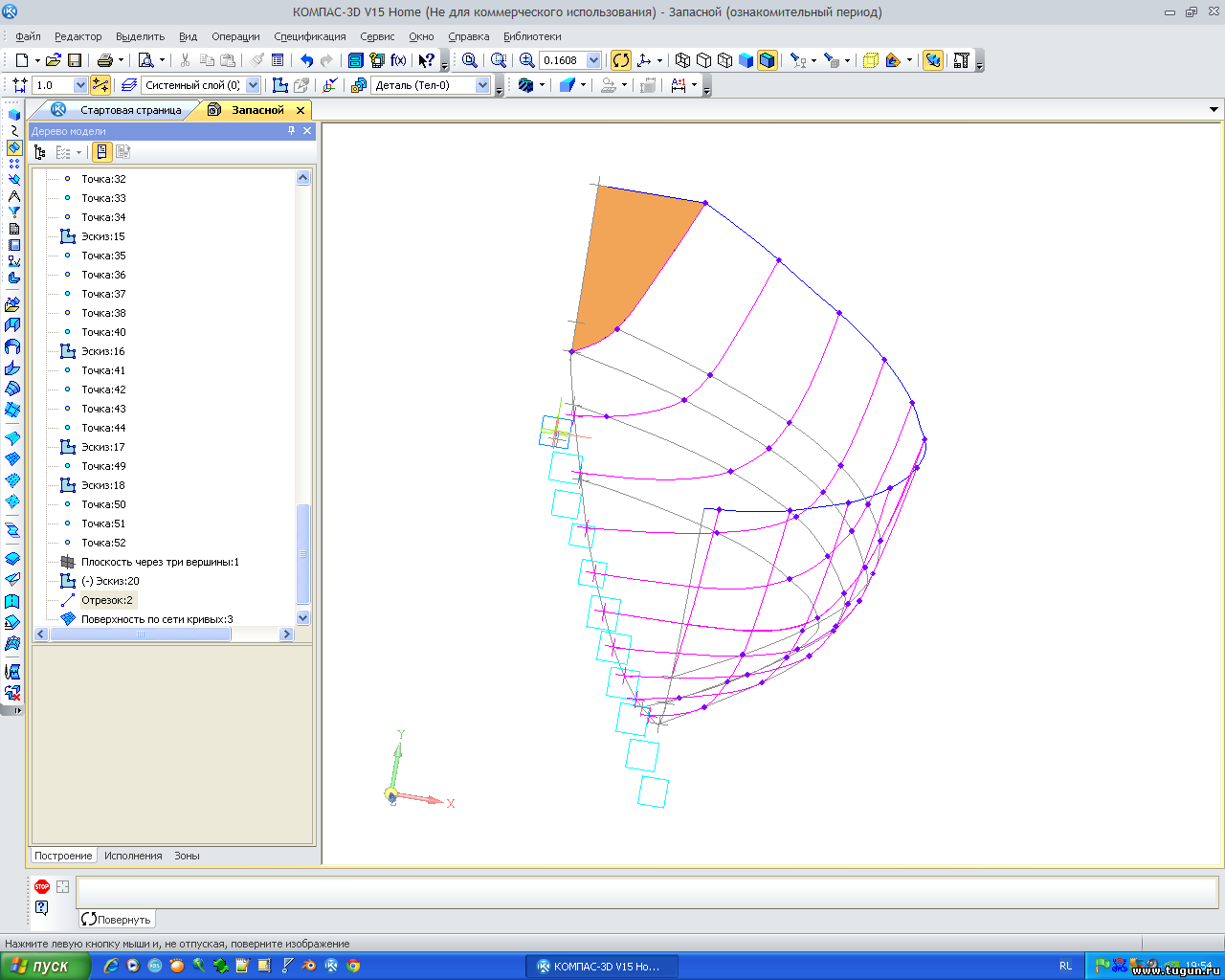

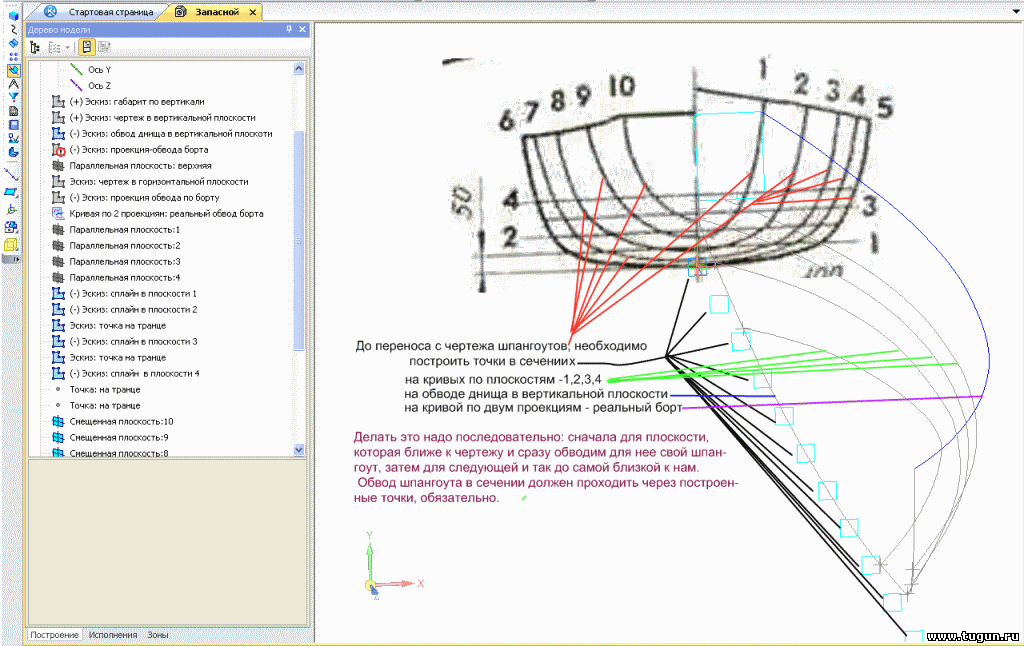

Перенос шпангоутов на смещенные плоскости - (сечения корпуса по шпангоутам):

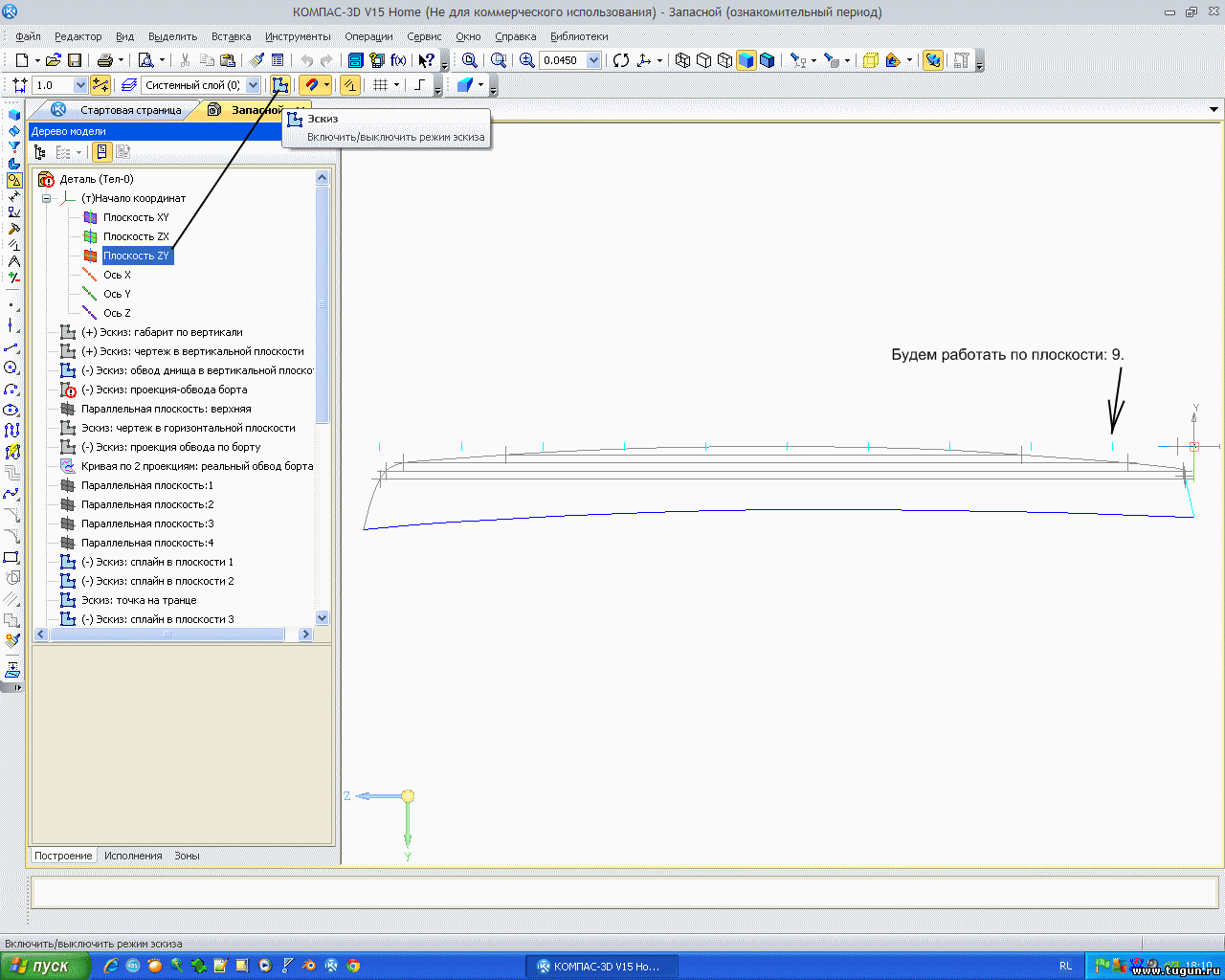

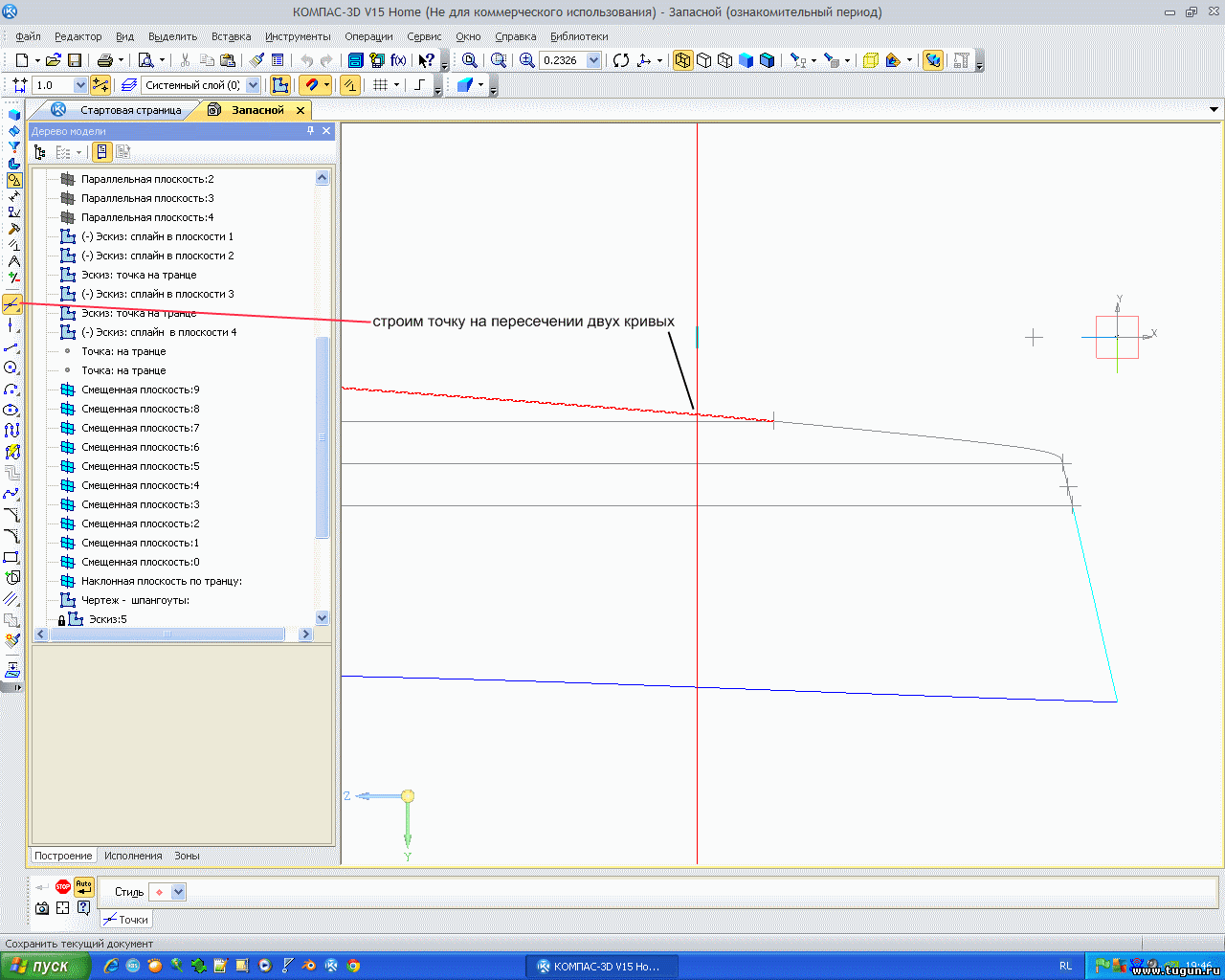

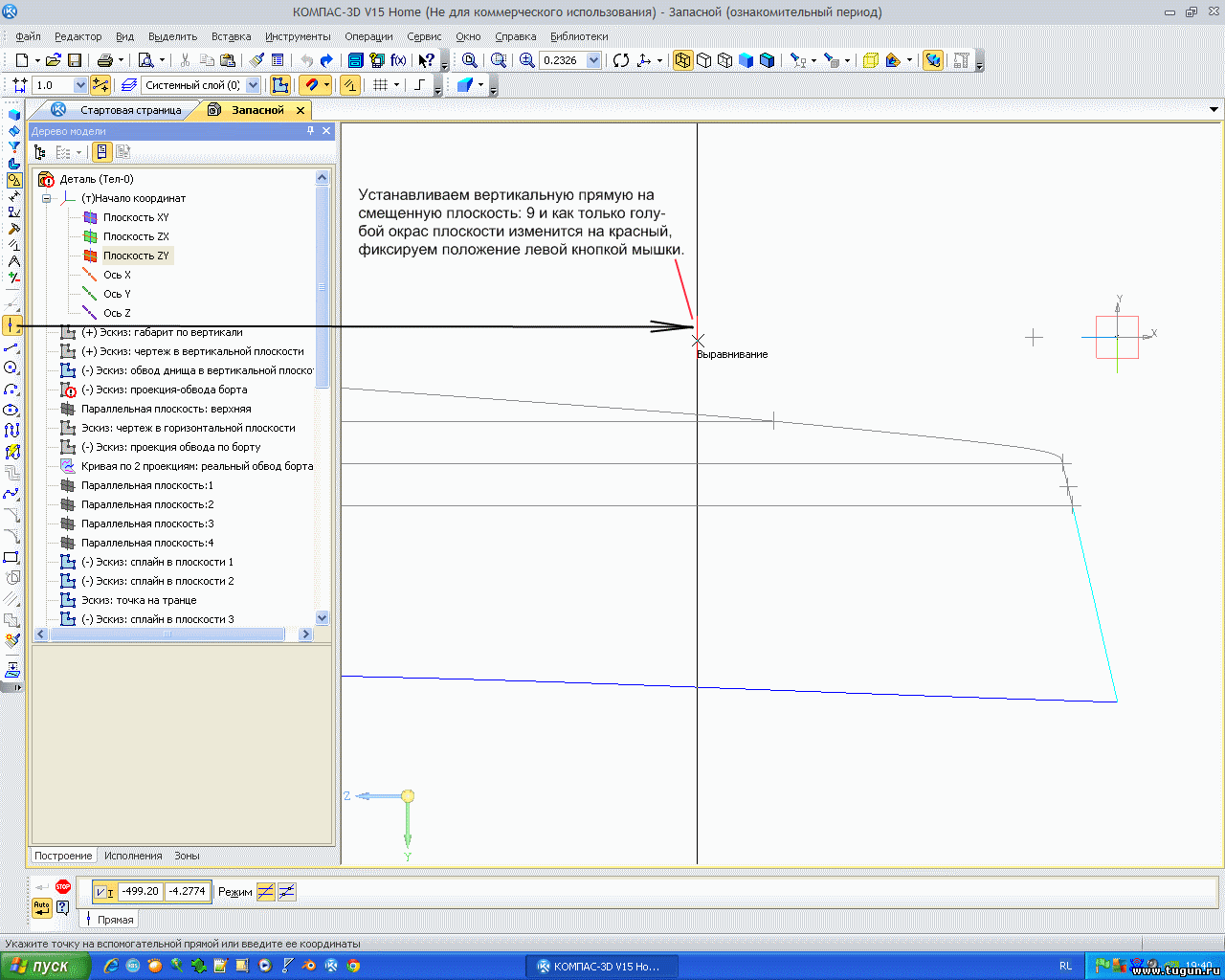

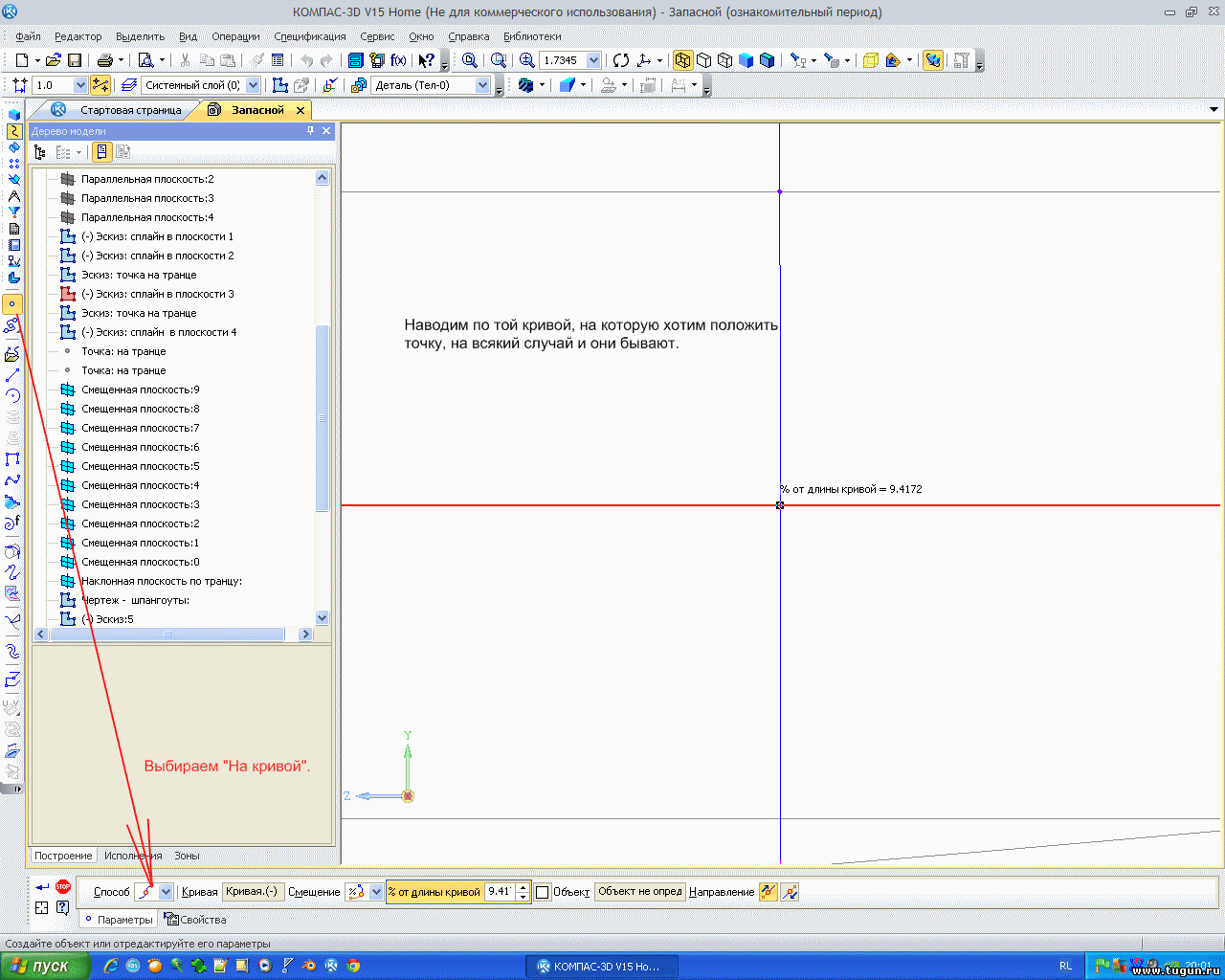

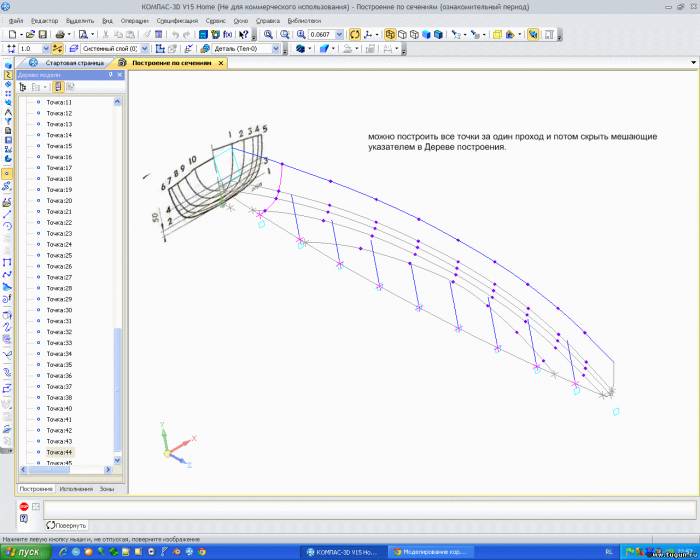

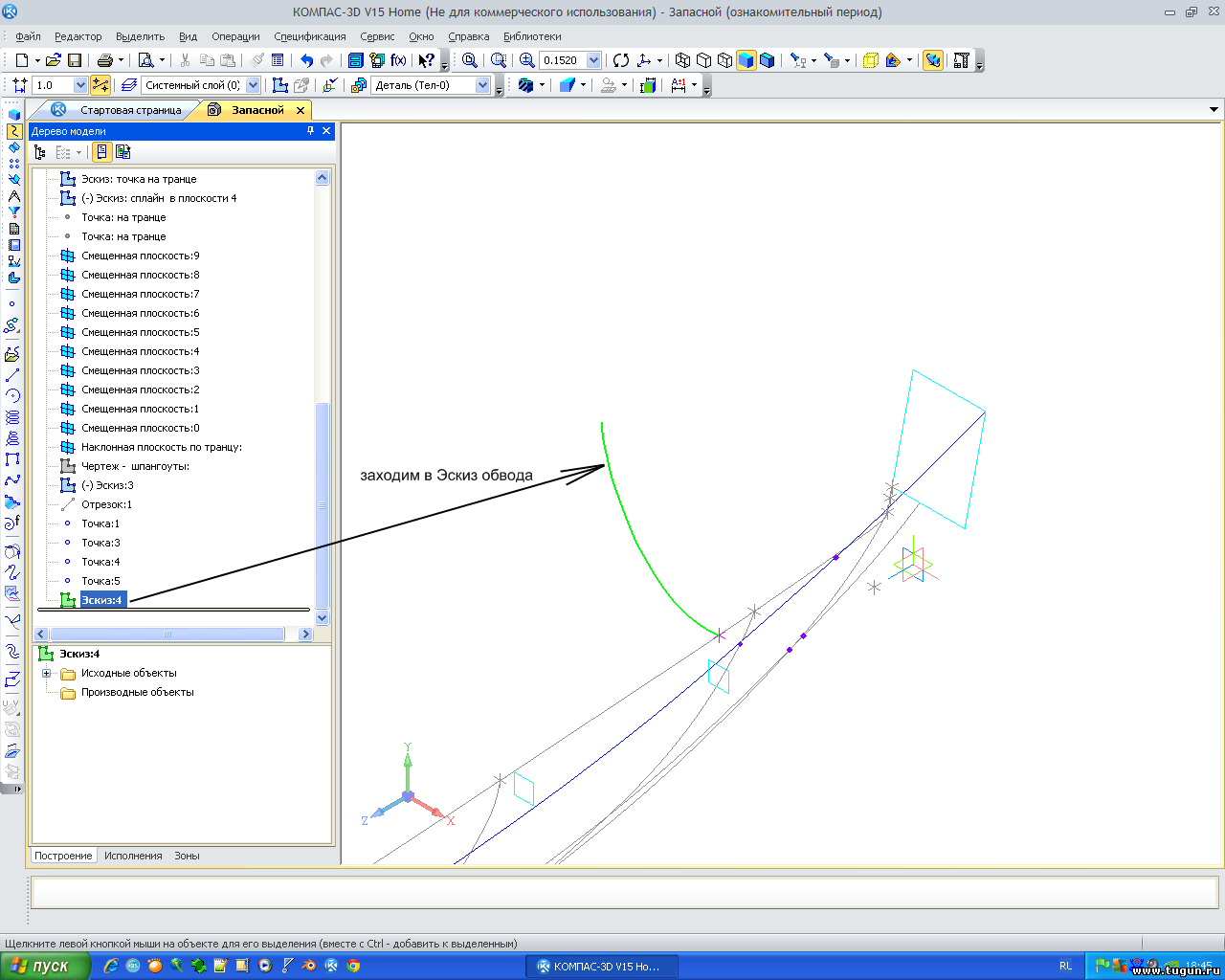

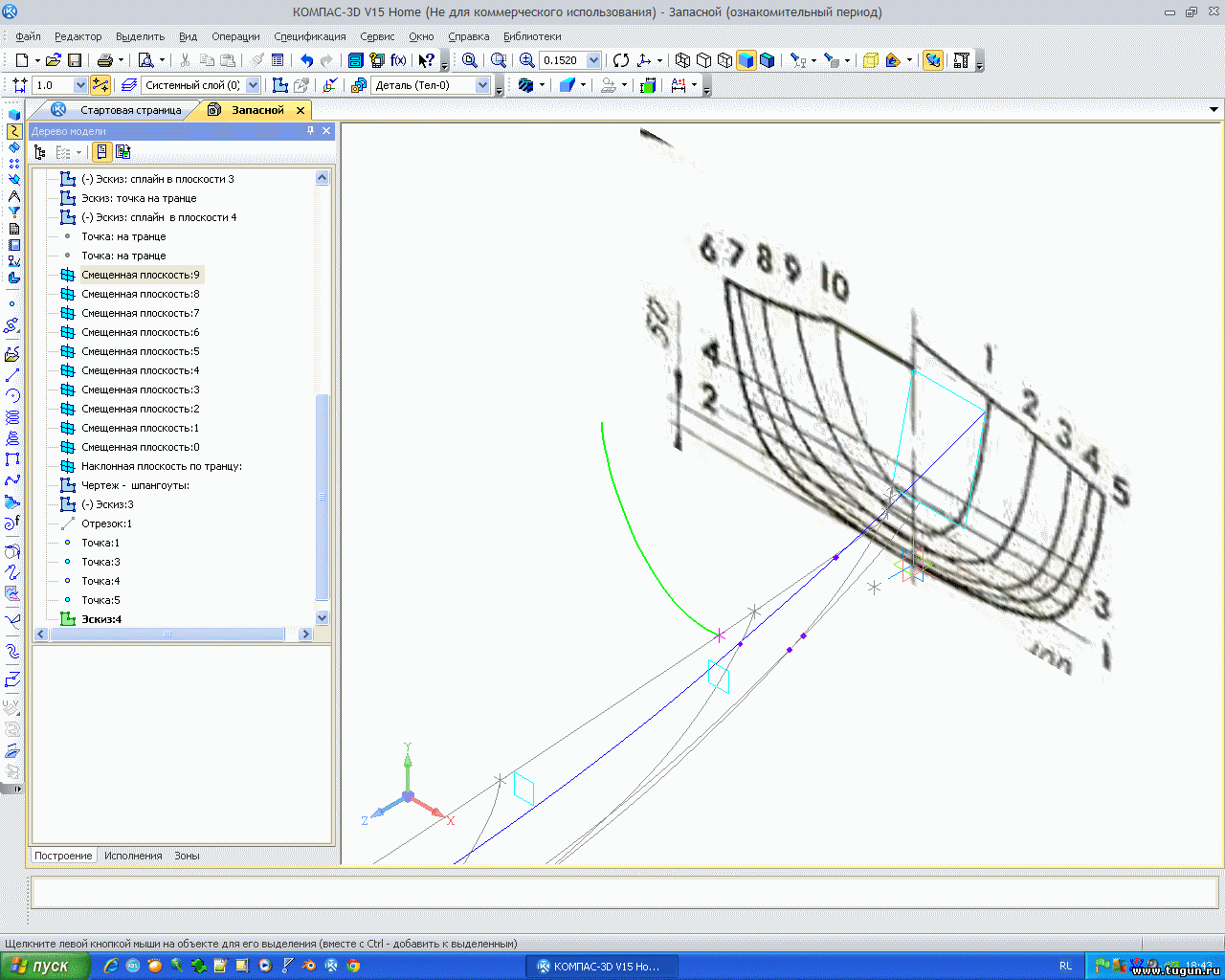

Начинаем строить точки в плоскости: 9, но заходим не на нее, а на плоскость оси координат: ZY.

Прикрепления: 6674381.png(131.3 Kb) · 1244176.png(91.3 Kb) · 6695311.png(72.3 Kb) · 0446966.png(71.0 Kb) · 1726490.png(80.6 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Среда, 07.01.2015, 17:27


ВолчараДата: 07.01.2015, 17:28 | Сообщение # 49
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129


Выходим из Плоскости ZY и включаем вид Справа.

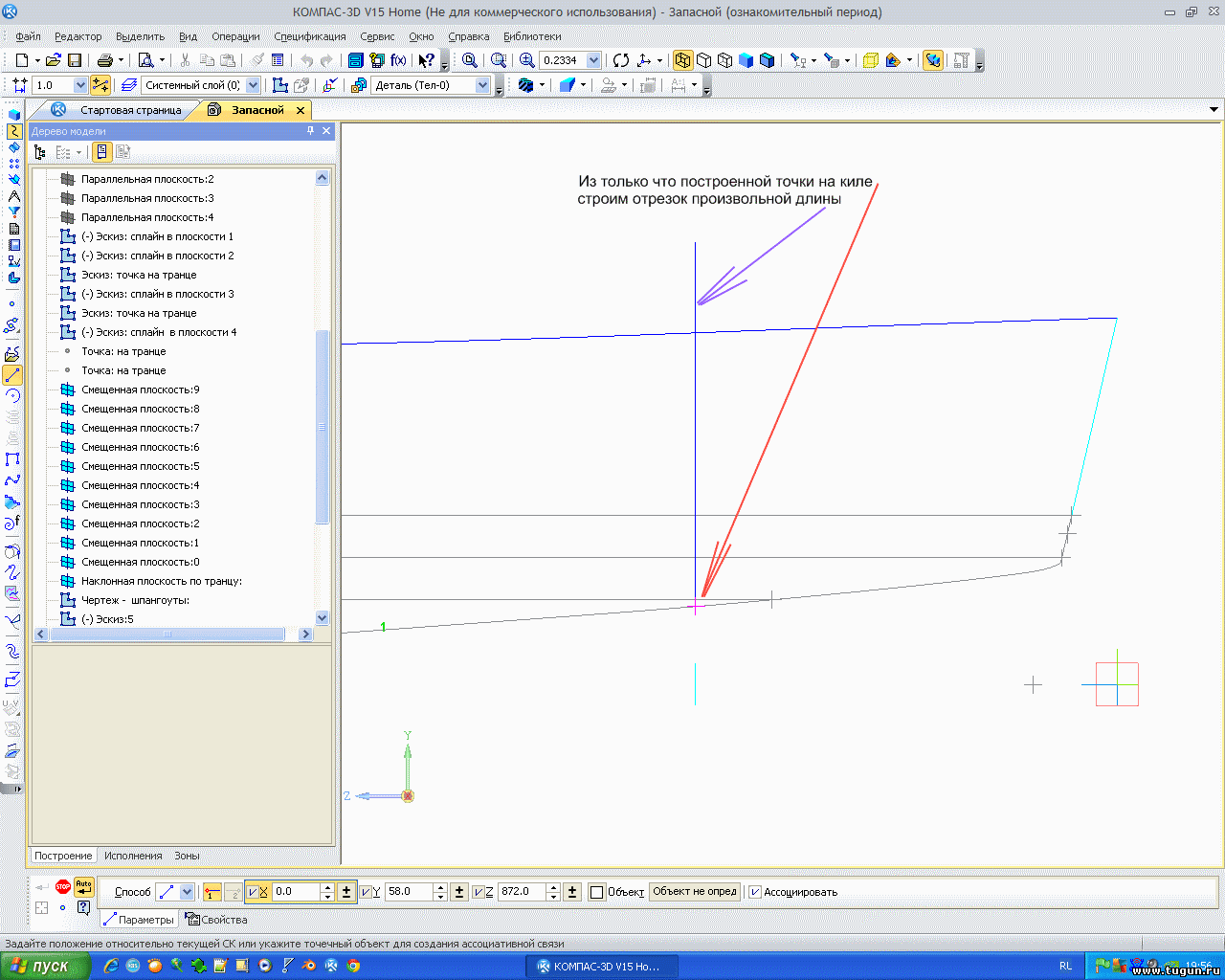

Строим новый, временный, отрезок из вида Справа:

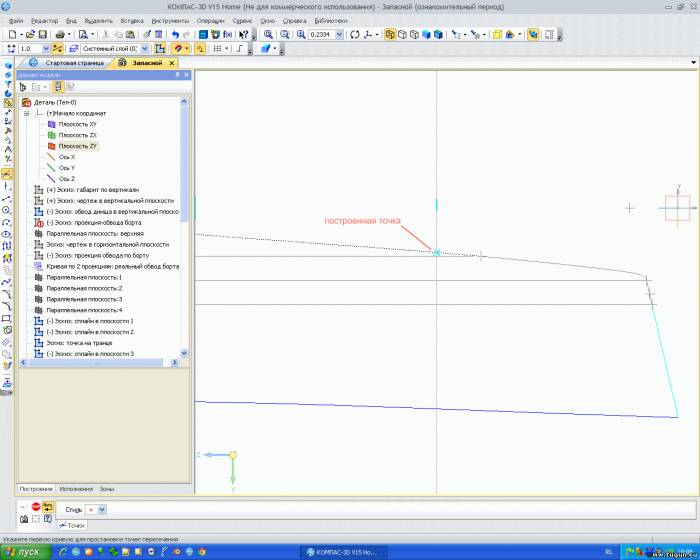

Построим необходимые точки на кривых, на которые положим шпангоут с чертежа и отредактируем:


Удаляем ненужный нам теперь отрезок. Относительно него нет привязок и последствий нехороших не будет.
Прикрепления: 4118111.png(73.6 Kb) · 8325066.png(74.1 Kb) · 5953007.png(87.2 Kb) · 4540631.png(85.9 Kb) · 4664461.png(85.7 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Среда, 07.01.2015, 19:17


ВолчараДата: 07.01.2015, 17:56 | Сообщение # 50
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Заходим на смещенную плоскость: 9 и переносим шпангоут, обводя его Кривой Безье:
Прикрепления: 5617261.png(131.9 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.


ВолчараДата: 07.01.2015, 18:00 | Сообщение # 51
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Выходим из режима Эскиза, чтобы скрыть чертеж:


Заходим в построенный эскиз, а не в плоскость: 9, хотя они и лежат в одной плоскости, но есть разница в смыслах:

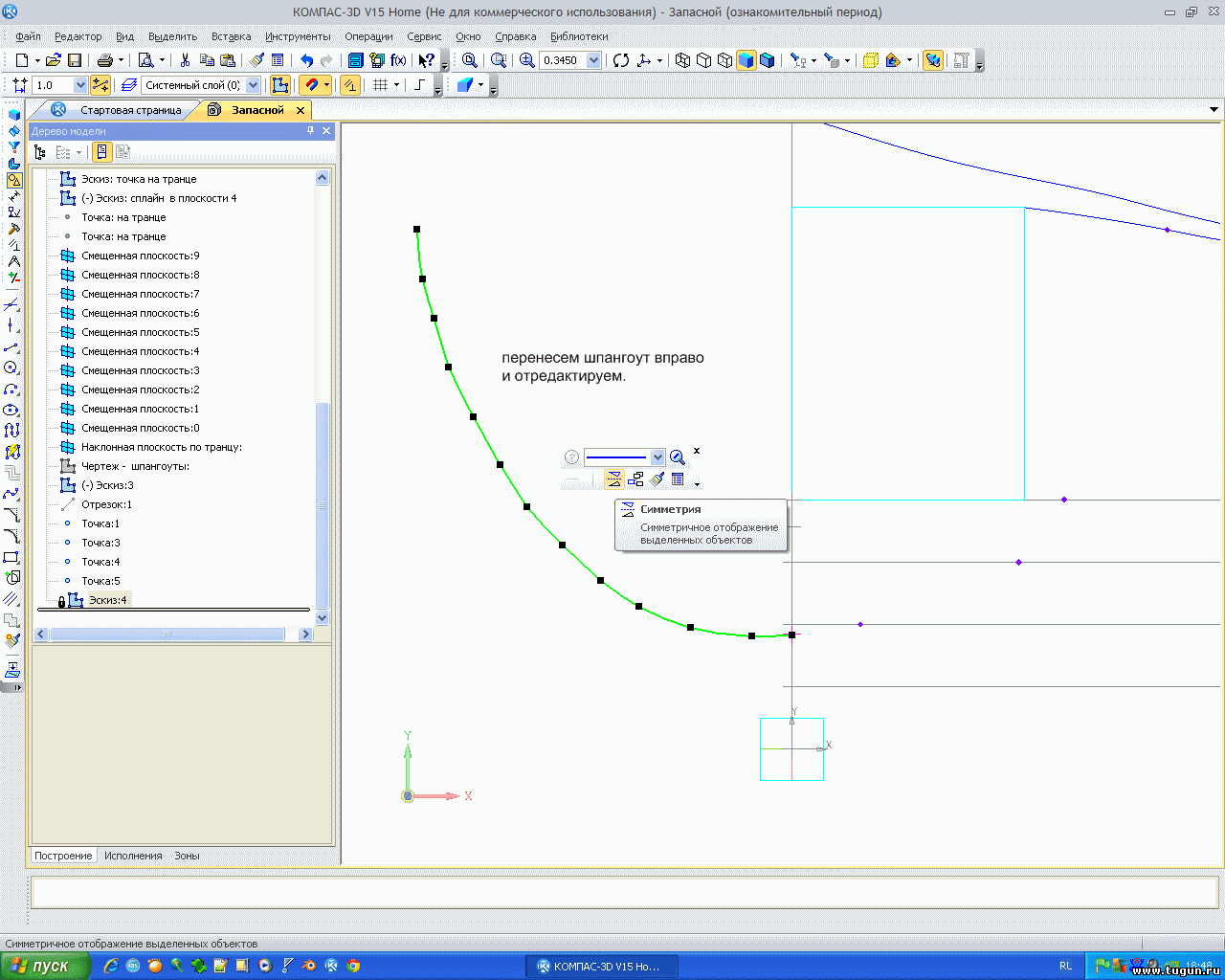

Выходим из Эскиза шпангоута и проделываем работу для всех шпангоутов, по освоенной методике или уже по своему алгоритму:
Прикрепления: 1320432.png(118.2 Kb) · 1042314.png(105.9 Kb) · 3447861.png(72.4 Kb) · 2975840.png(114.1 Kb) · 7646043.png(90.0 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Среда, 07.01.2015, 18:17


ВолчараДата: 07.01.2015, 18:21 | Сообщение # 52
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

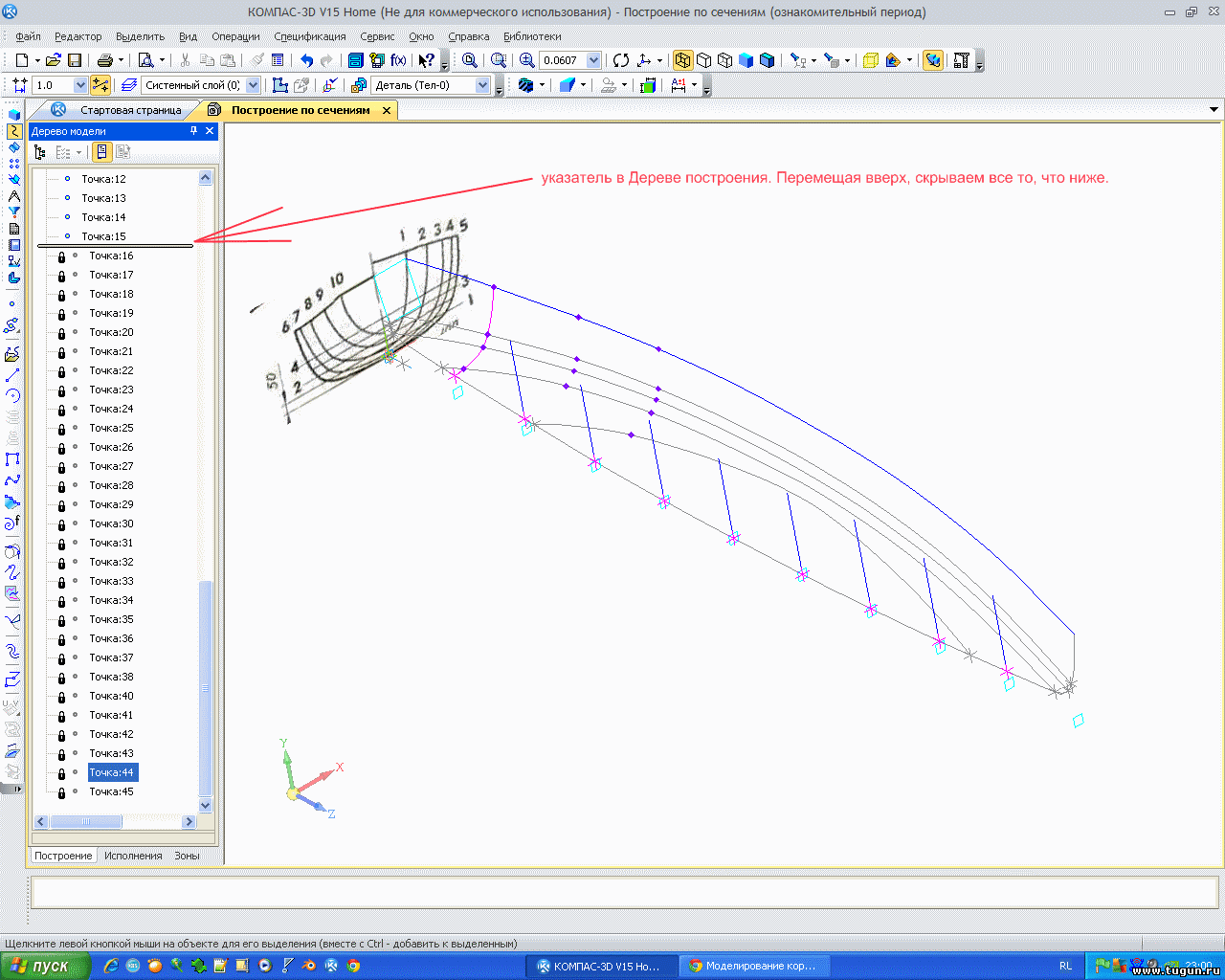

Можно построить все точки и потом скрыть мешающие:




После переноса транца с чертежа, разбиваем его кривую, как и всех шпангоутов:
Прикрепления: 5601537.png(89.7 Kb) · 3896996.png(88.2 Kb) · 3754522.png(122.4 Kb) · 4207791.png(99.6 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 08.01.2015, 13:20


axyz6020Дата: 08.01.2015, 04:23 | Сообщение # 53
Алексей
Группа: Проверенные
Сообщений: 59
Награды: 2
Репутация: 54
wink
Инженер
Сообщение отредактировал axyz6020 - Четверг, 08.01.2015, 04:51


axyz6020Дата: 08.01.2015, 04:34 | Сообщение # 54
Алексей
Группа: Проверенные
Сообщений: 59
Награды: 2
Репутация: 54
biggrin
Инженер
Сообщение отредактировал axyz6020 - Четверг, 08.01.2015, 14:05


axyz6020Дата: 08.01.2015, 04:48 | Сообщение # 55
Алексей
Группа: Проверенные
Сообщений: 59
Награды: 2
Репутация: 54
делает обводы по заданным параметрам
Инженер
Сообщение отредактировал axyz6020 - Четверг, 08.01.2015, 14:03


ВолчараДата: 08.01.2015, 17:03 | Сообщение # 56
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

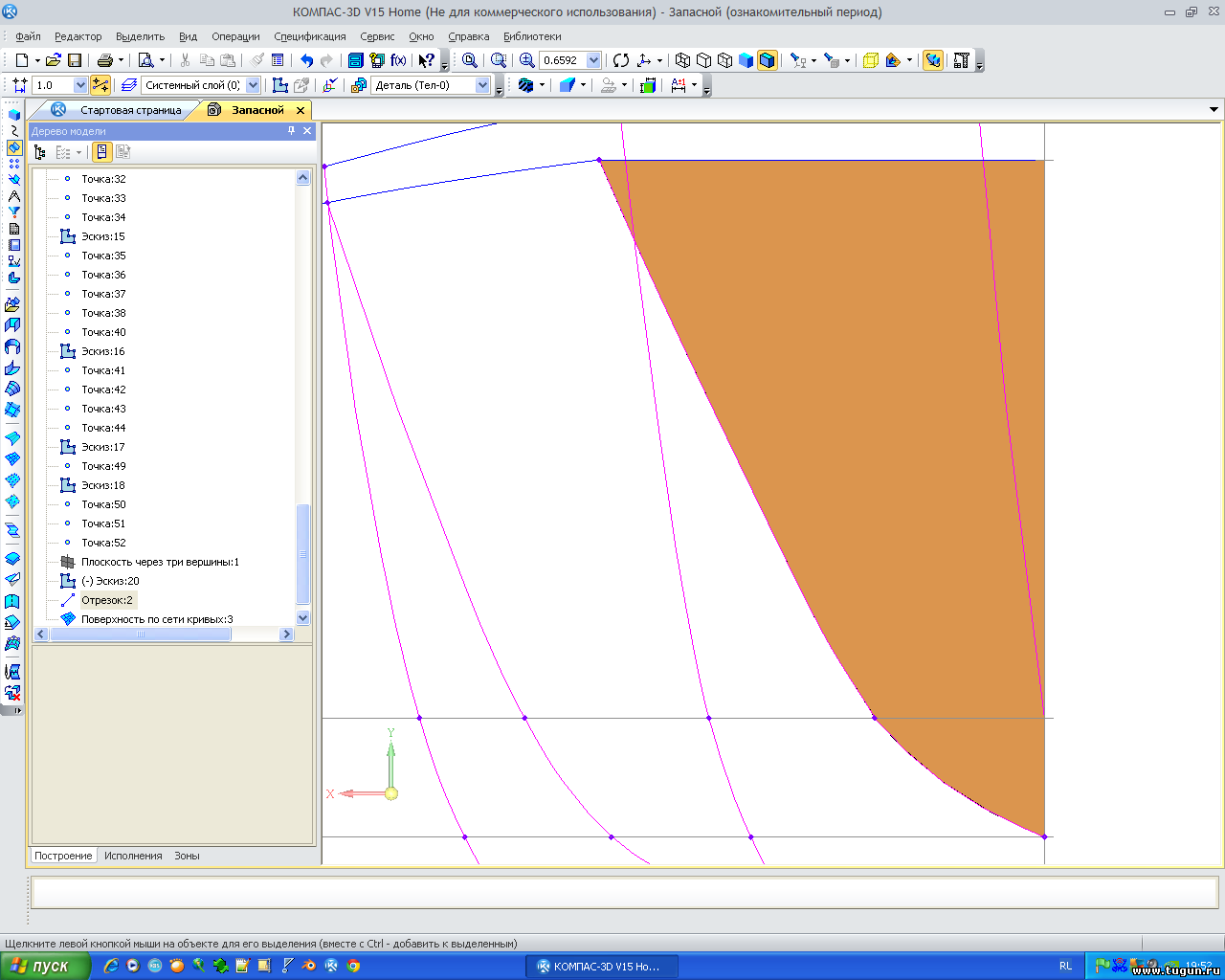

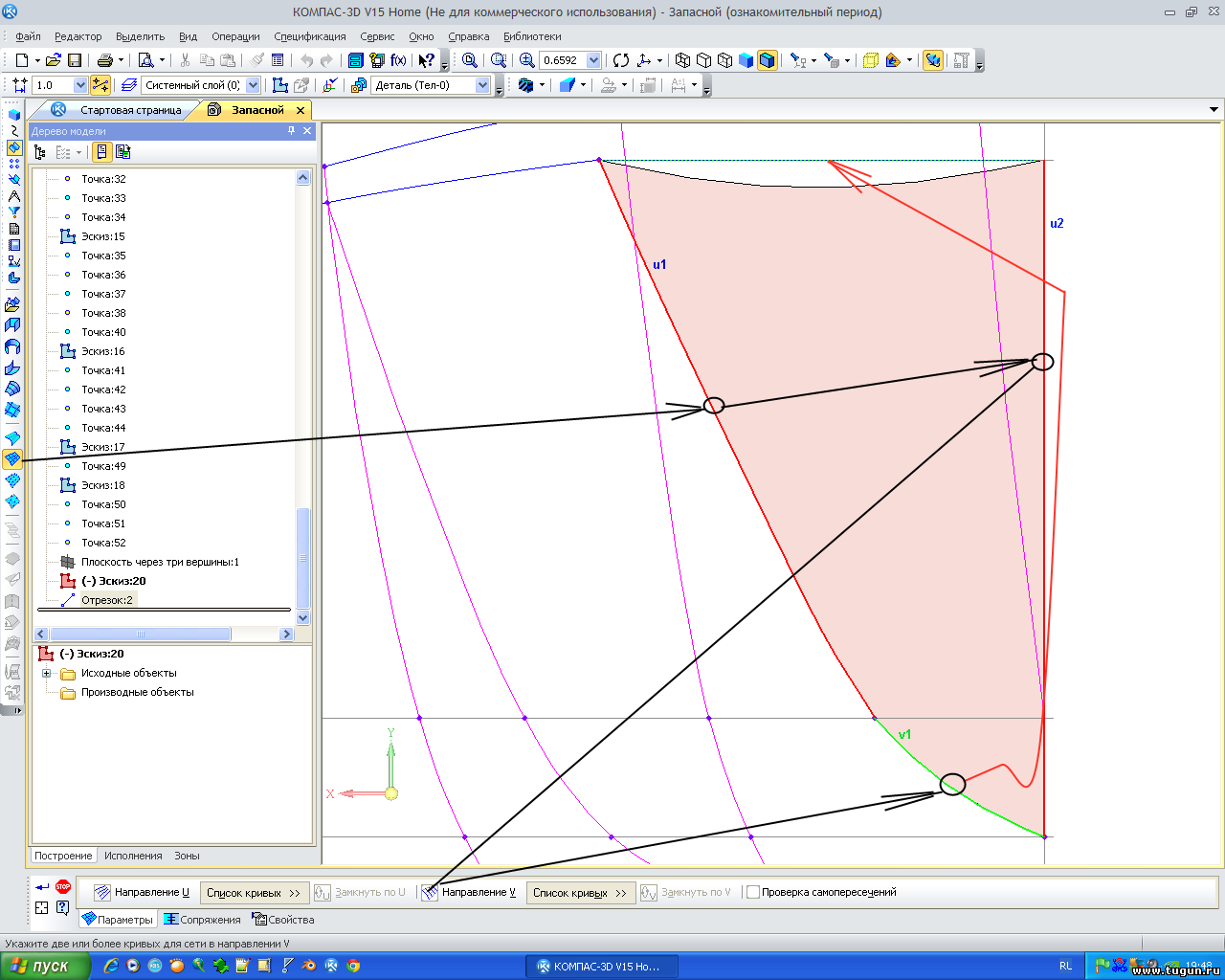

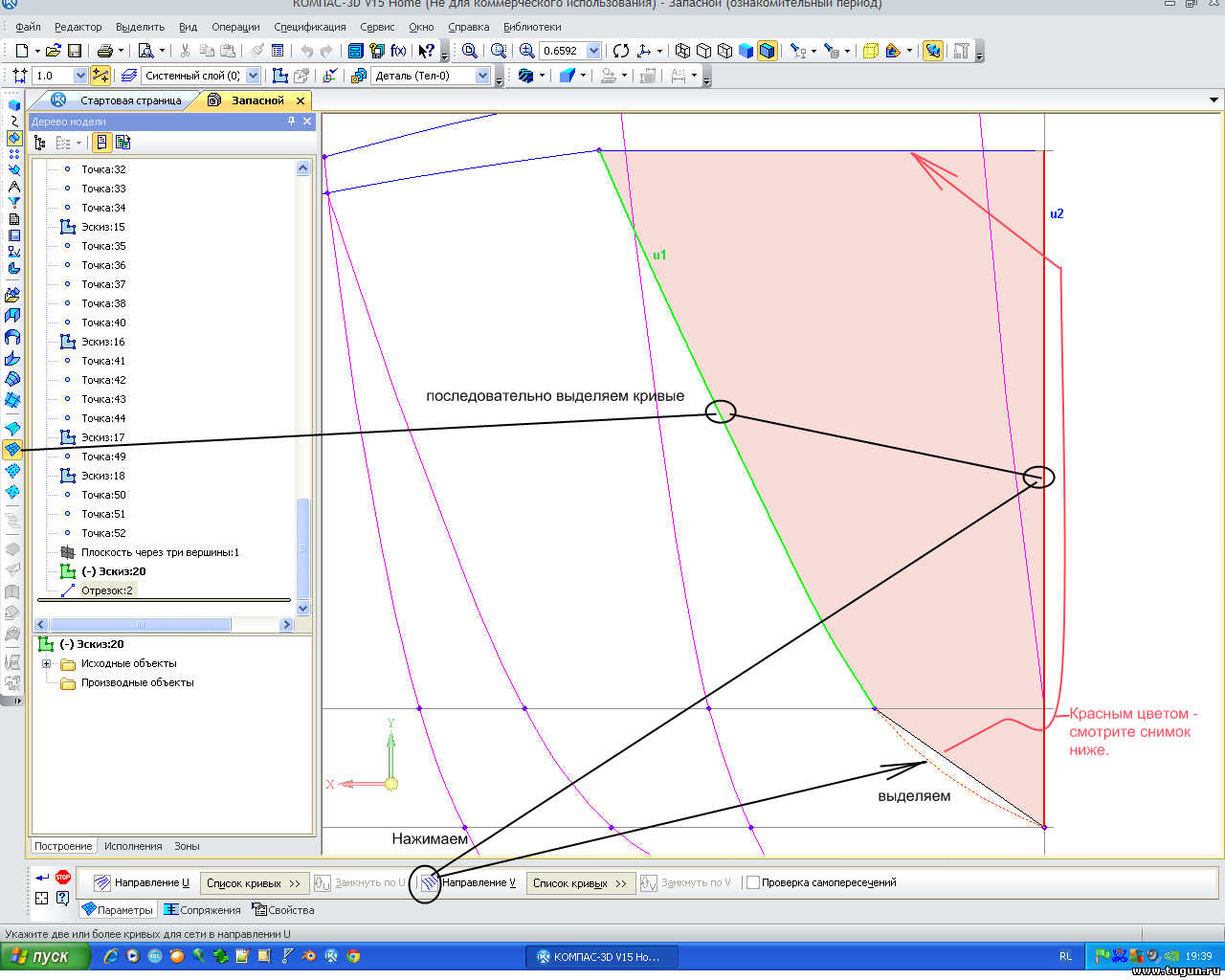

Создадим поверхность на наклонной плоскости, добавив еще один отрезок. Смотреть три кадра:




После проверки разбиения кривых, можно приступать к созданию поверхностей, что мы сейчас и попробуем и сравним с картинкой, которая была получена без шпангоутов:

Без шпангоутов:
Прикрепления: 3844150.png(131.1 Kb) · 4807457.png(129.8 Kb) · 5879298.png(102.9 Kb) · 8721616.png(108.5 Kb) · 8468375.png(67.0 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 09.01.2015, 14:33


ВолчараДата: 09.01.2015, 14:36 | Сообщение # 57
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

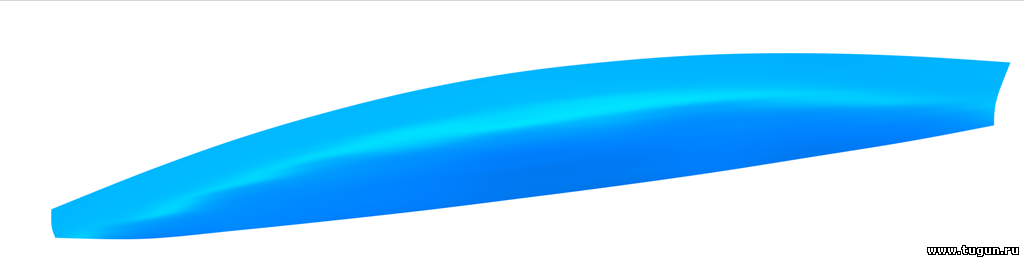

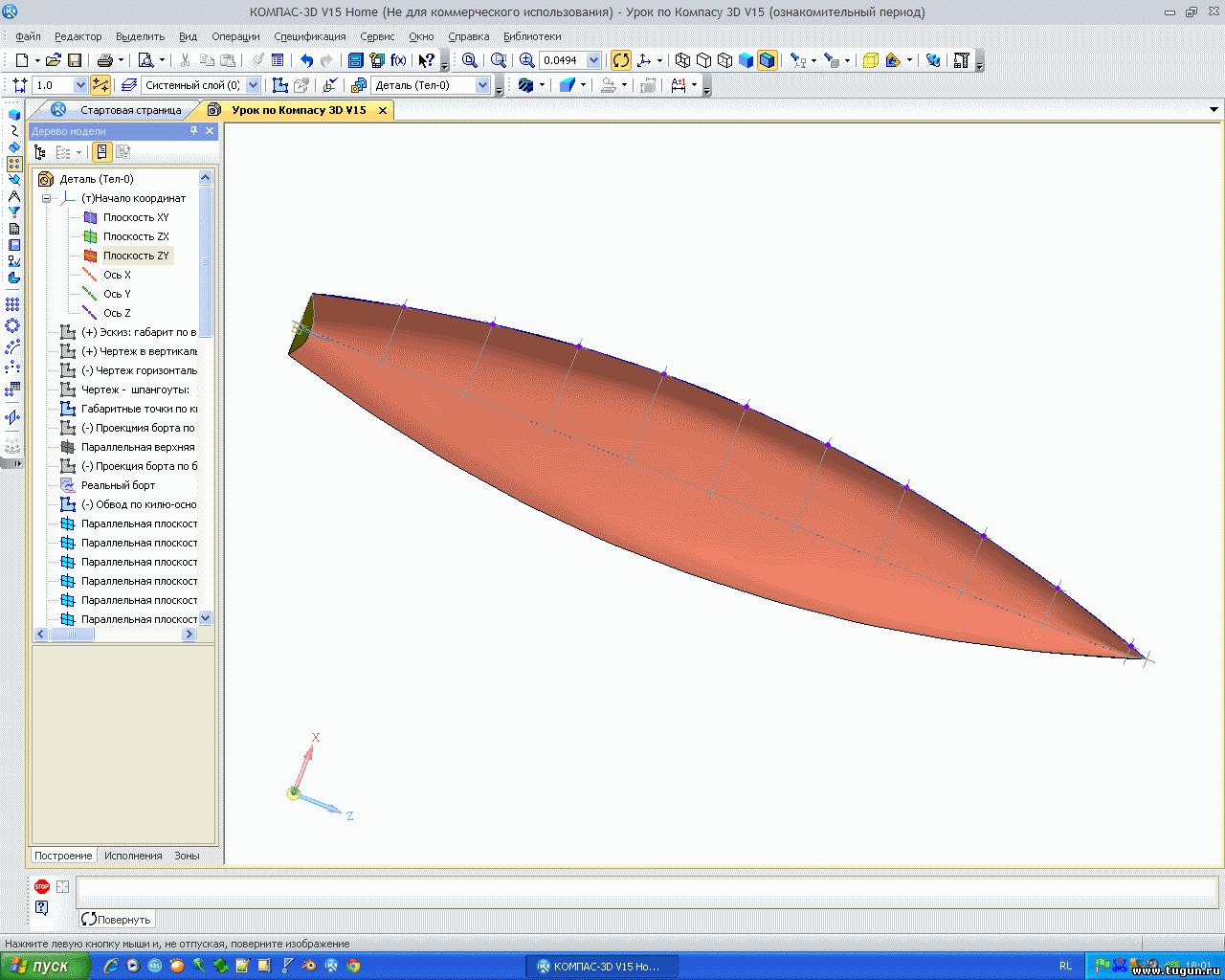

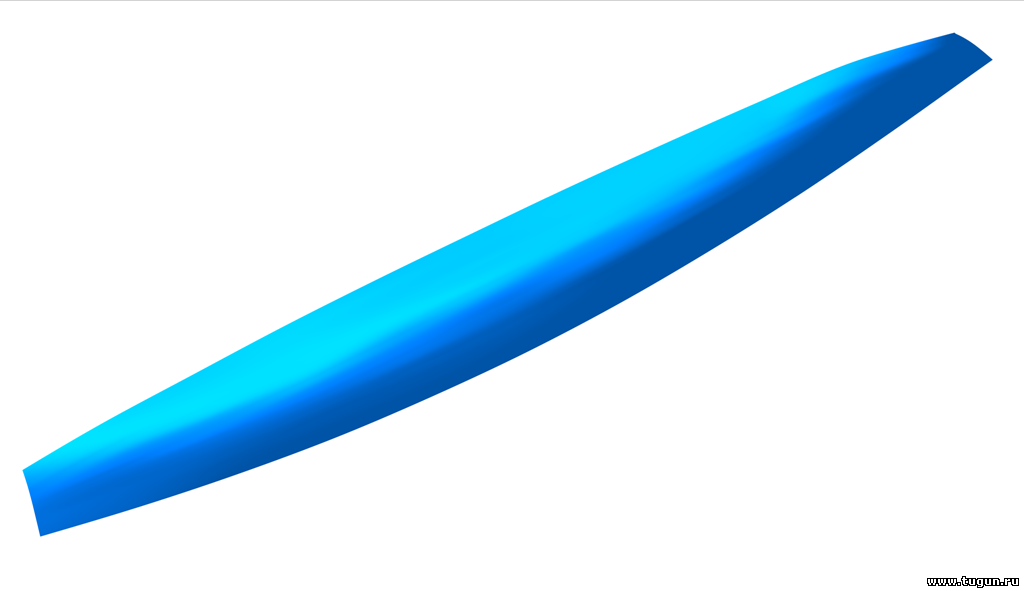

Поверхность по шпангоутам:



Конечно, о гладкости поверхности можно и не мечтать, с таким качеством чертежа. Понятно, что для такого моделирования необходим идеальный чертеж, а не рисунок любой.
Первый пункт мы прошли и переходим ко второму:

Не имело смысла переносить все три проекции, для построения поверхности, но мы сделали это, чтобы увидеть, как расставляются точки в изометрии. Вполне достаточно было скопировать шпангоуты и не помешает обвод вида сбоку и верхнего ребра борта. Таким способом можно получить поверхность более гладкую, так как не придется в сечении заводить сплайн в дополнительные точки, что и приводит к искажениям, если точки имеют малейший сдвиг. Даже толщина линии чертежа важна и чем она тоньше тем лучше.


Прикрепления: 4110739.png(77.2 Kb) · 9557864.png(39.5 Kb) · 1793990.png(118.3 Kb) · 1260628.png(86.3 Kb) · 9600473.png(85.4 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Суббота, 10.01.2015, 15:21


ВолчараДата: 10.01.2015, 15:26 | Сообщение # 58
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

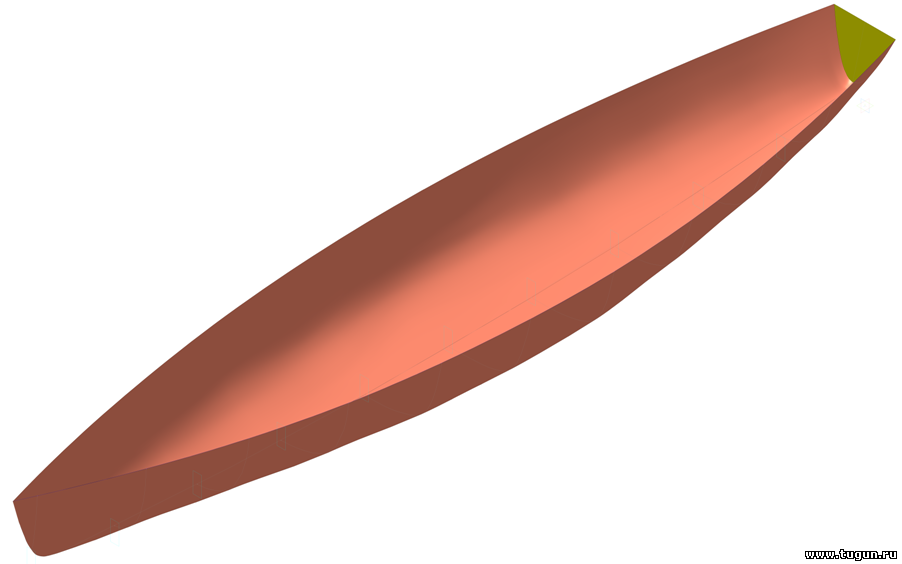

Выкладываю файл для скачивания, который можно открыть в Компасе 15 версии и просмотреть последовательность работы, попробовать самому отредактировать поверхности до необходимой гладкости и многое другое:
http://krasdownload.ru/file/bfdb82b87f40417c/

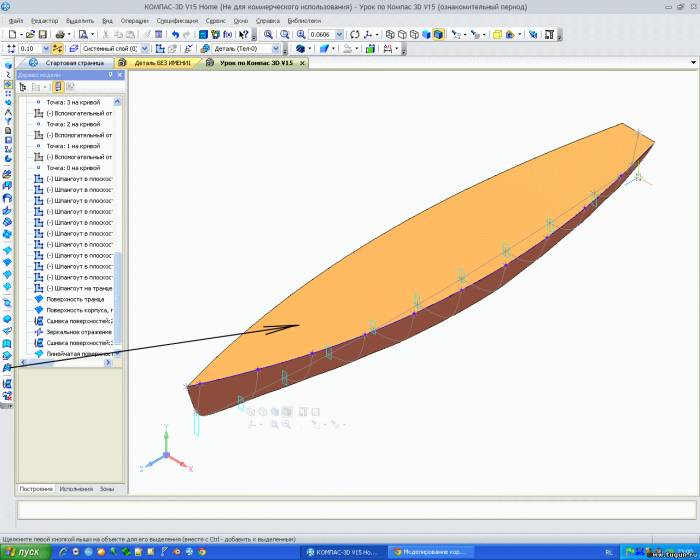

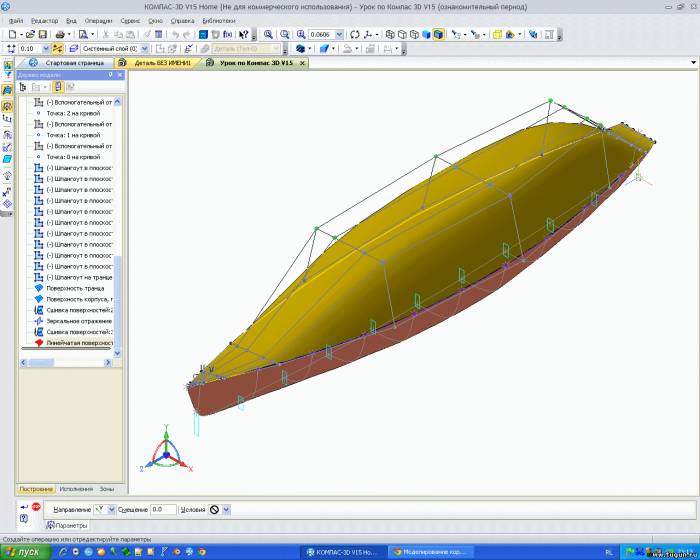

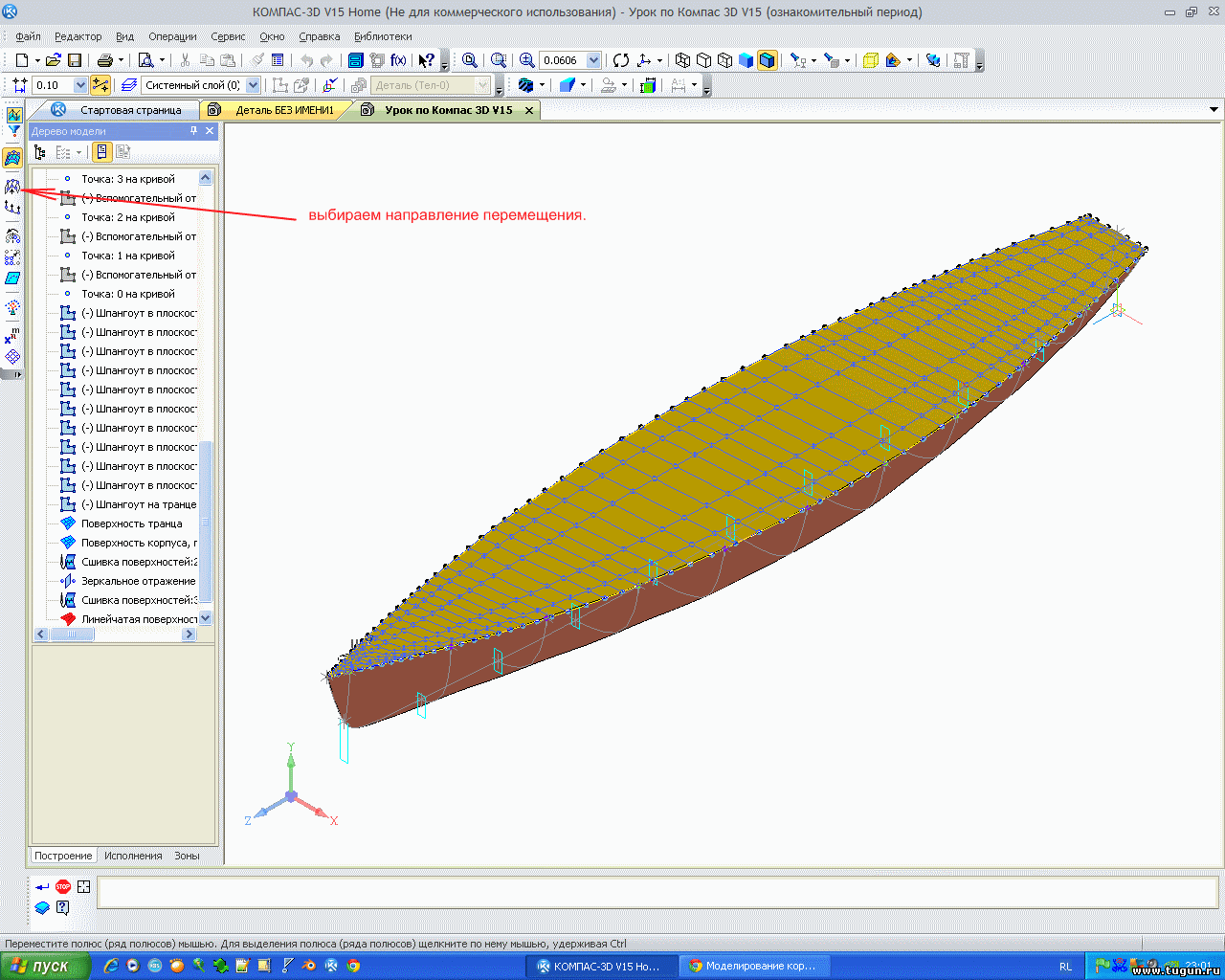

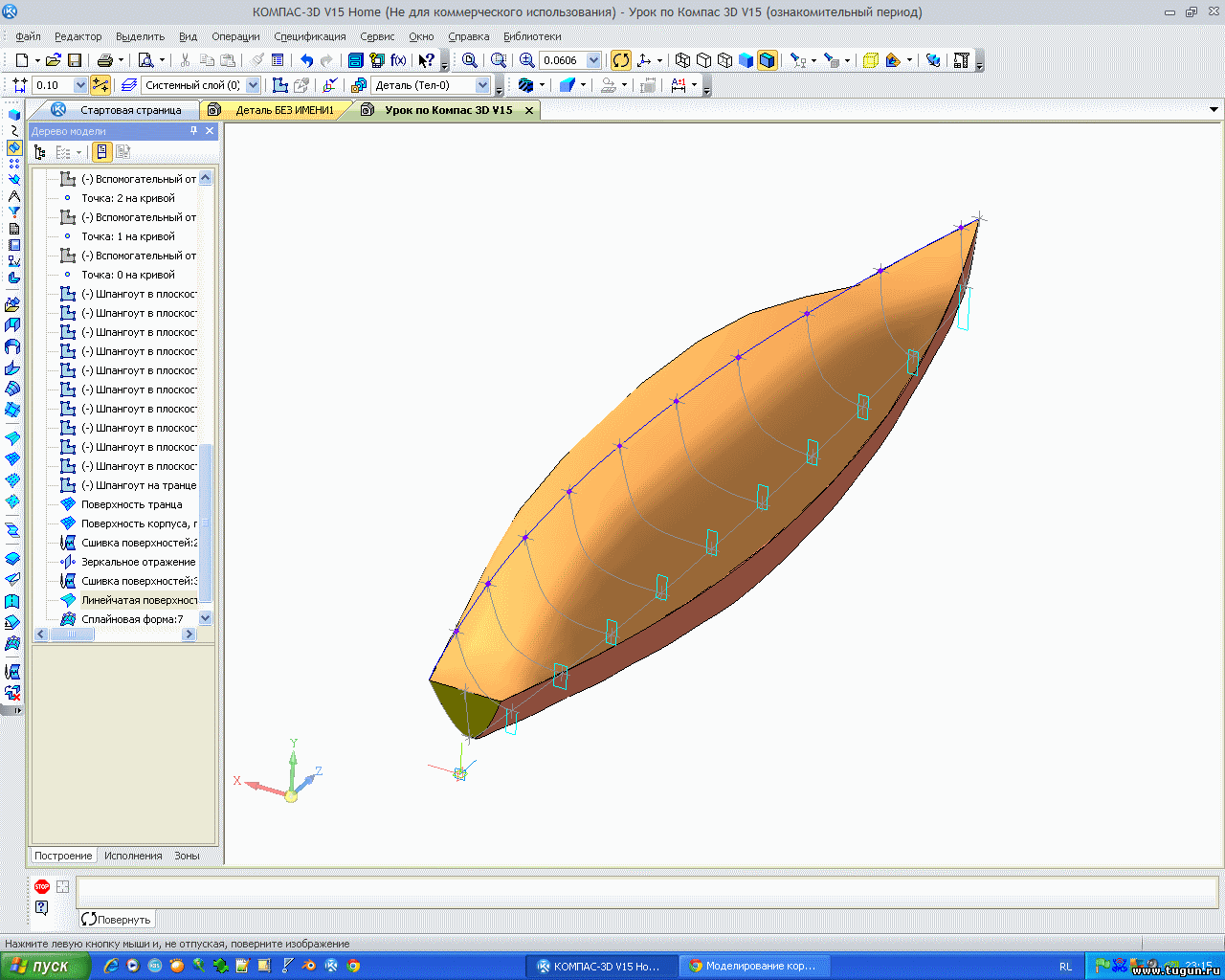

Немного про сплайновую форму: создадим поверхность по палубе и положим на нее сплайновую форму:

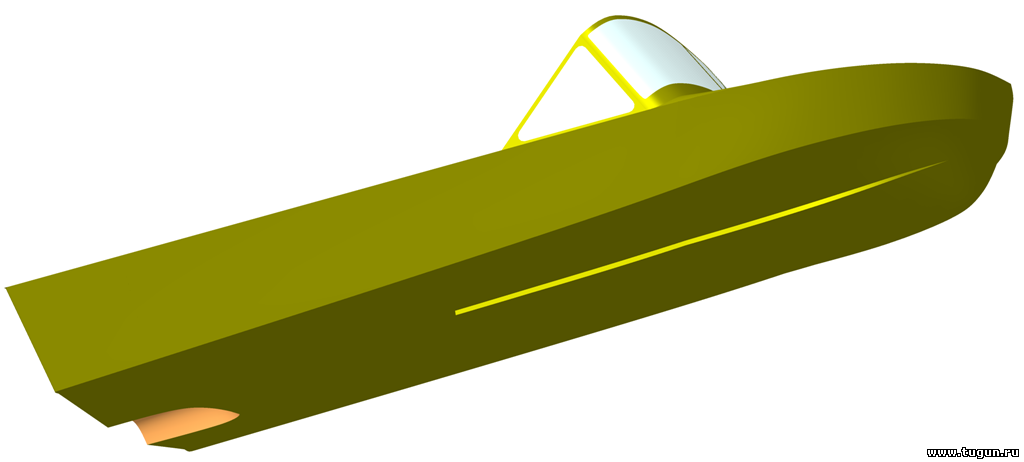

Далее можно разбить поверхность на многие и создать остекление, и т.д. и т.д.
Прикрепления: 0748063.png(92.9 Kb) · 6399382.png(85.8 Kb) · 5924848.png(98.6 Kb) · 5699994.png(106.7 Kb) · 0524765.png(97.1 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 12.01.2015, 20:05


ВолчараДата: 11.01.2015, 14:02 | Сообщение # 59
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

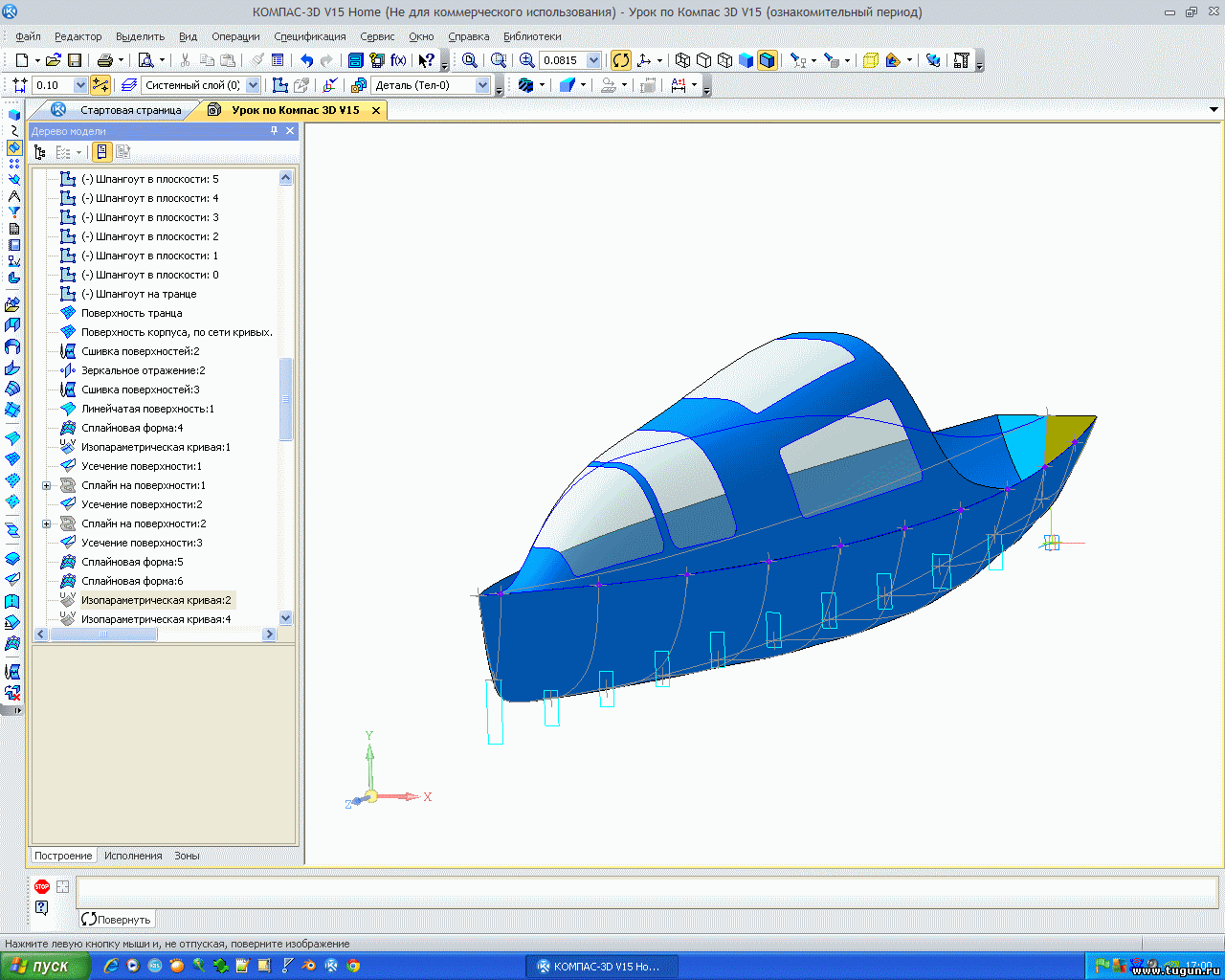

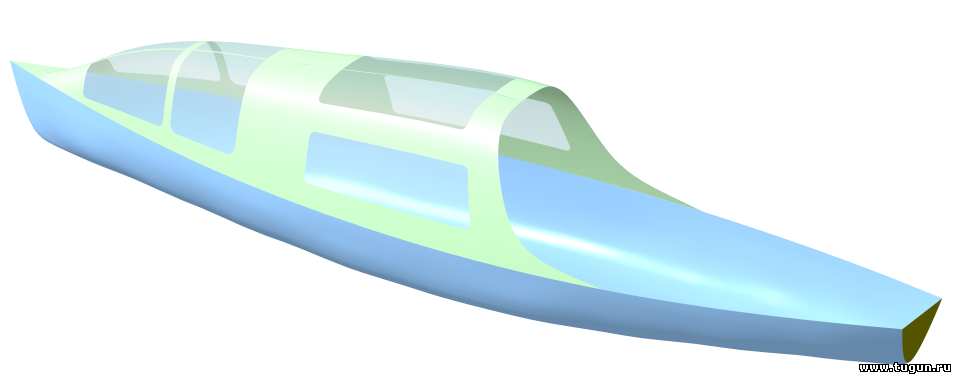

Например:


Прикрепления: 4635677.png(107.6 Kb) · 9197895.png(96.9 Kb) · 4135397.png(85.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Воскресенье, 11.01.2015, 14:25


TSashaVДата: 12.01.2015, 18:12 | Сообщение # 60
Саша
Группа: Проверенные
Сообщений: 2508
Награды: 13
Репутация: 156
Цитата Волчара ()
Выкладываю файл для скачивания, который можно открыть в Компасе 15 версии и просмотреть последовательность работы, попробовать самому отредактировать поверхности до необходимой гладкости и многое другое:
http://krasdownload.ru/file/e0e9ecaf60721ca8/

Уважаемый. Скачал файл. Компас 15 его не открывает?

Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.
Сообщение отредактировал TSashaV - Понедельник, 12.01.2015, 18:15





Рыболовный форум » Техника для рыбалки » Домашняя верфь » Моделирование корпуса судна в KOMPAS-3D_V15_Home (3D моделирование)
  • Страница 2 из 4
  • «
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:



  • 25.12.2021: Подводная камера
  • 24.12.2021: Эхолот Lowrance Hook2-4x с датчиком Bullet
  • 23.12.2021: Продам палатку УП2 мини+тёплый пол.
  • 11.11.2021: Твердотопливные котлы длительного горения Гор... (2)
  • 11.11.2021: Твердотопливные котлы длительного горения Гор...
  • 09.11.2021: куча поплавков
  • 09.11.2021: сапоги BAFFIN 5000 р
  • 09.11.2021: Зимние сапоги BAFFIN POLAR PROVEN
  • 09.11.2021: штаны зимние со вставками
  • 08.11.2021: зимний ящик
  • 03.11.2021: Приглашаем на рыбалку!
  • 18.10.2021: Продам лодку


  • Copyright www.tugun.ru © 2008 - 2021 | при использовании материалов с сайта - активная ссылка обязательна

    Контакты · Ссылки · Мы в Дзене · 18+
