Моделирование корпуса судна в KOMPAS-3D_V15_Home
ВолчараДата: 12.01.2015, 18:55 | Сообщение # 61
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Мой открывает, скачанный по ссылке, которую выложил вначале темы. Это архив .arс и надо извлечь его. Сейчас попробую скачать, хотя делал это и проверял.
Скачал, извлек из архива, все работает. Откроется такая страничка:

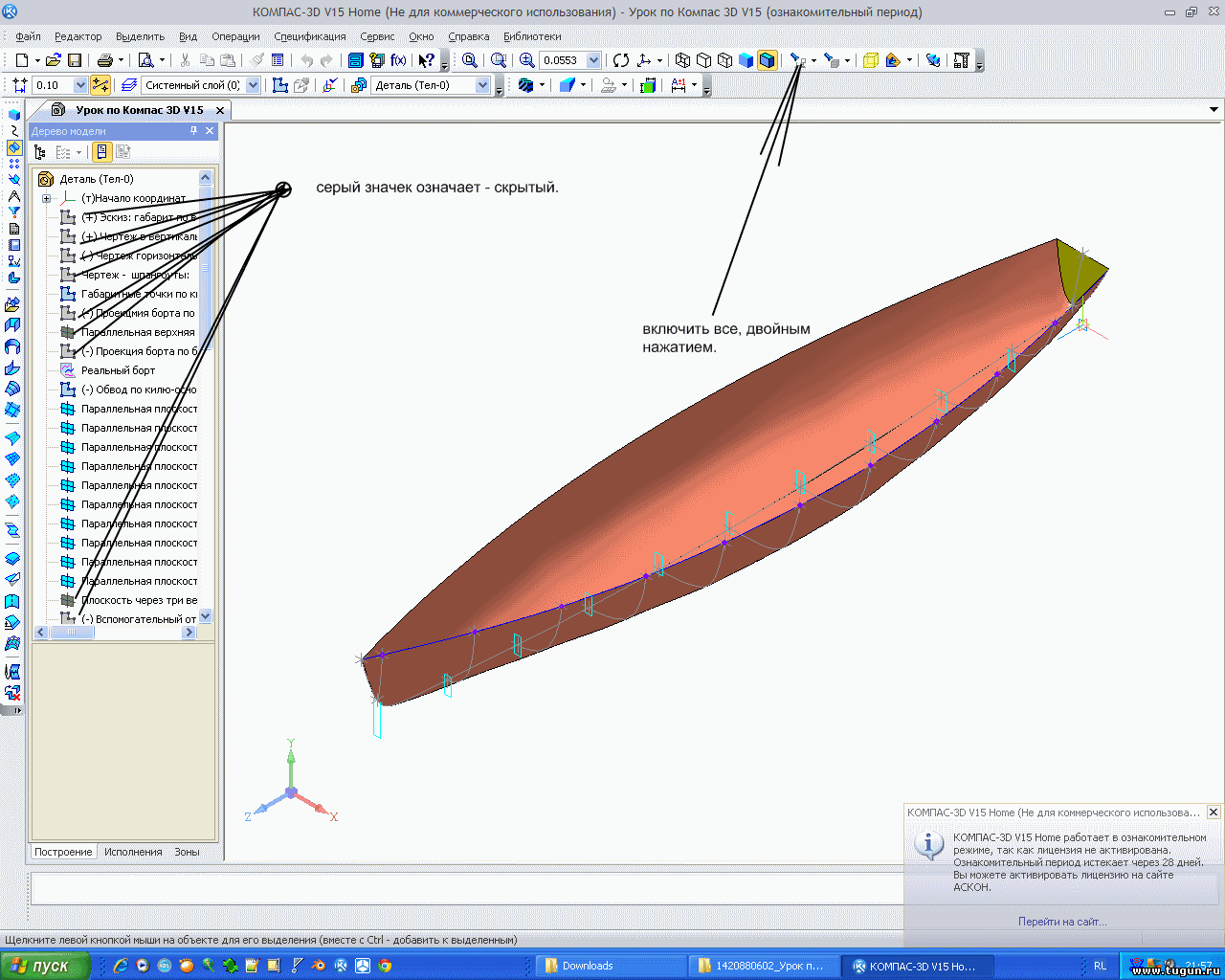

Не двойным щелчком, а два раза и тогда включится вся геометрия.
В дереве построения покажите все скрытые построения, выделив правой кнопкой и в открывшемся окне выбрав : показать. Таким способом можно менять содержание картинки.
Работа выполнена с низким разрешением: точность отрисовки - 1024. Свою работу выполняйте с разрешением не менее 3000 или с максимальным, чтобы сплайны были не квадратными, в изометрии.

Ссылка для скачивания без архивации файла:
http://krasdownload.ru/file/bfdb82b87f40417c/
Прикрепления: 9663839.png(95.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 12.01.2015, 20:06


TSashaVДата: 12.01.2015, 22:43 | Сообщение # 62
Саша
Группа: Проверенные
Сообщений: 2508
Награды: 13
Репутация: 156
Волчара, Открыл! Спасибо. Лучше паковать в простые архивы, а тот вроде для Андройда.
Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.


ВолчараДата: 13.01.2015, 21:29 | Сообщение # 63
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Цитата TSashaV ()
Лучше паковать в простые архивы

Да, непопулярное выбрал, так как первым в строке предложений стояло.

Подробнее про сплайновую форму, работа с ней:

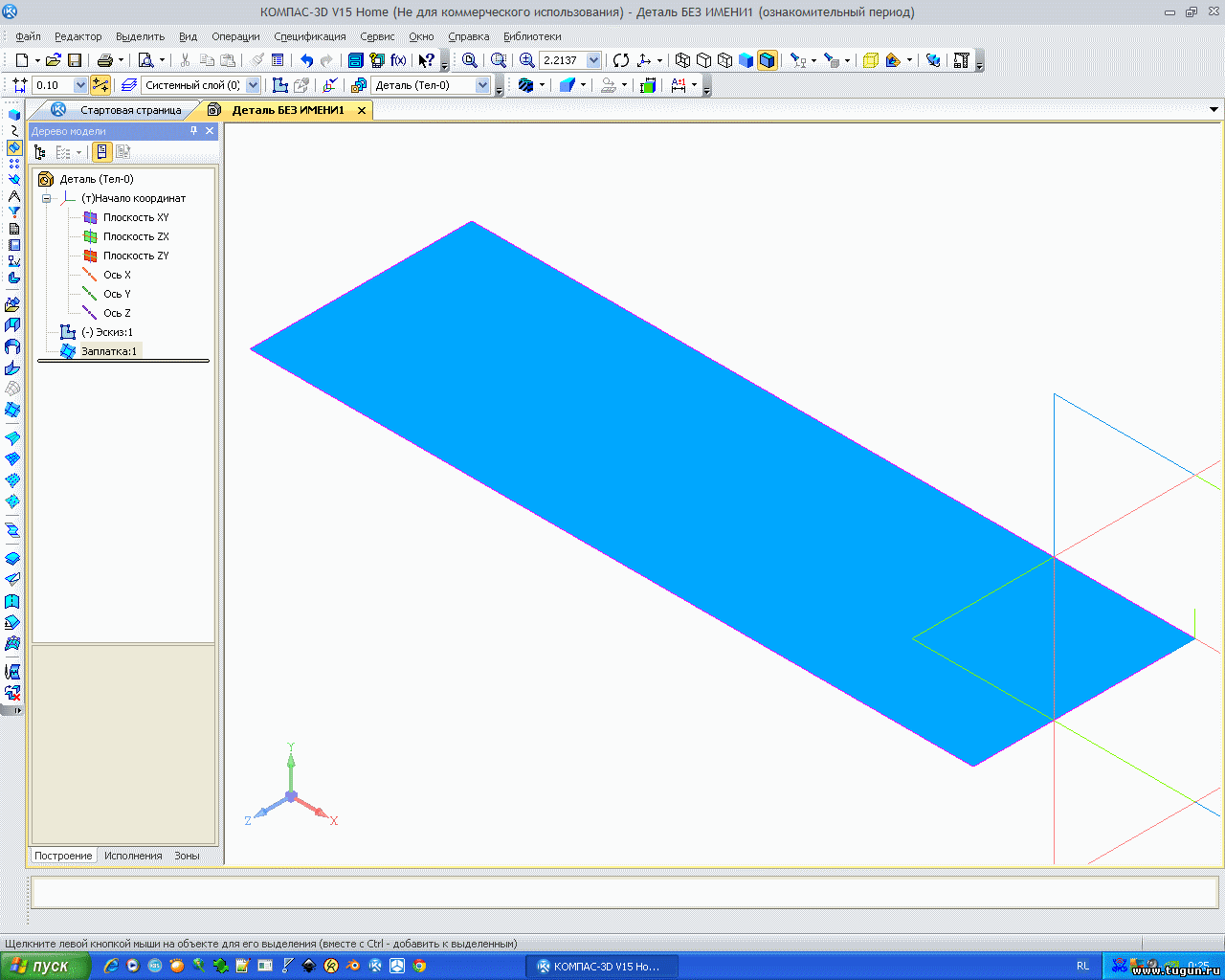

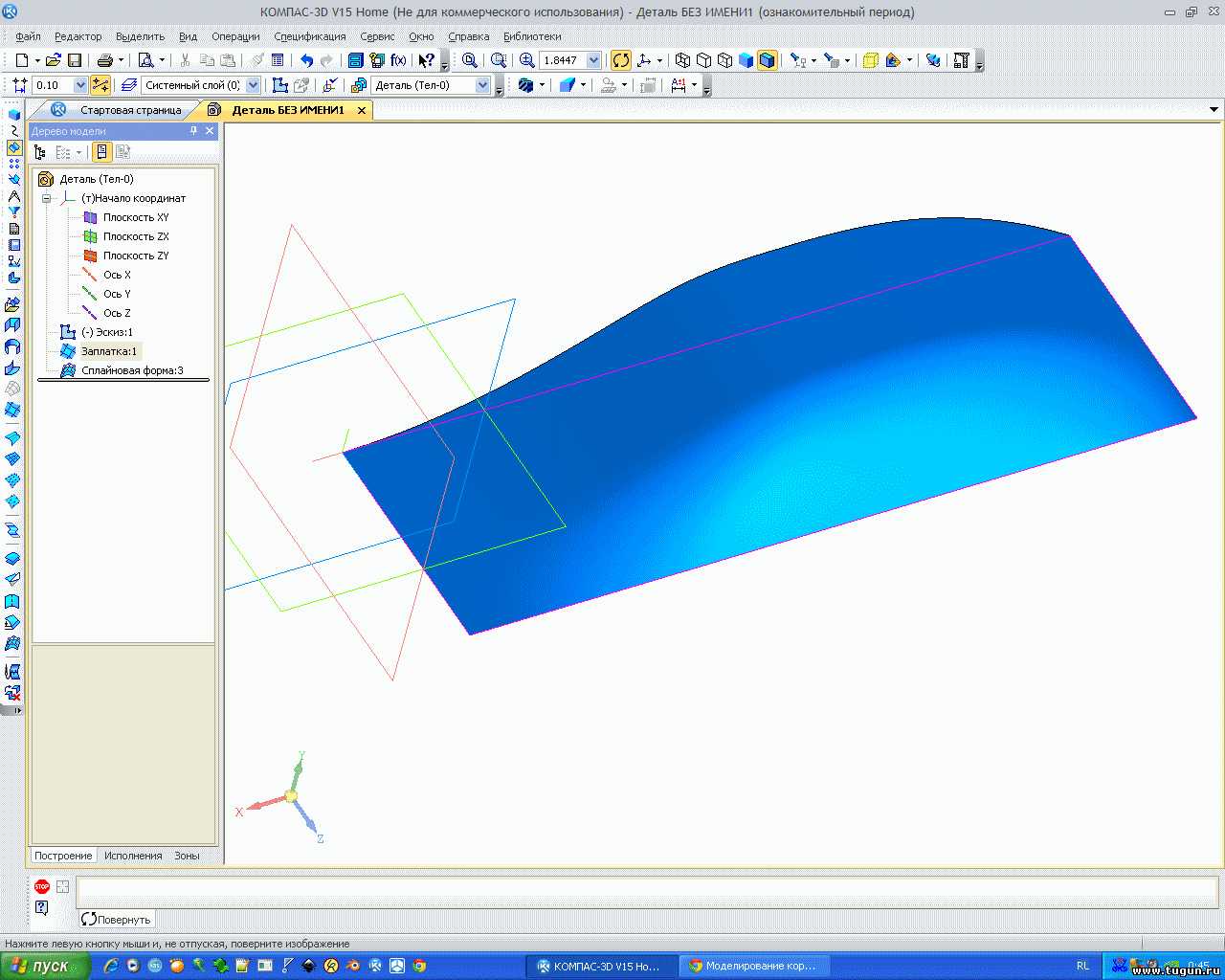

создадим поверхность-заплатку по сторонам прямоугольника.

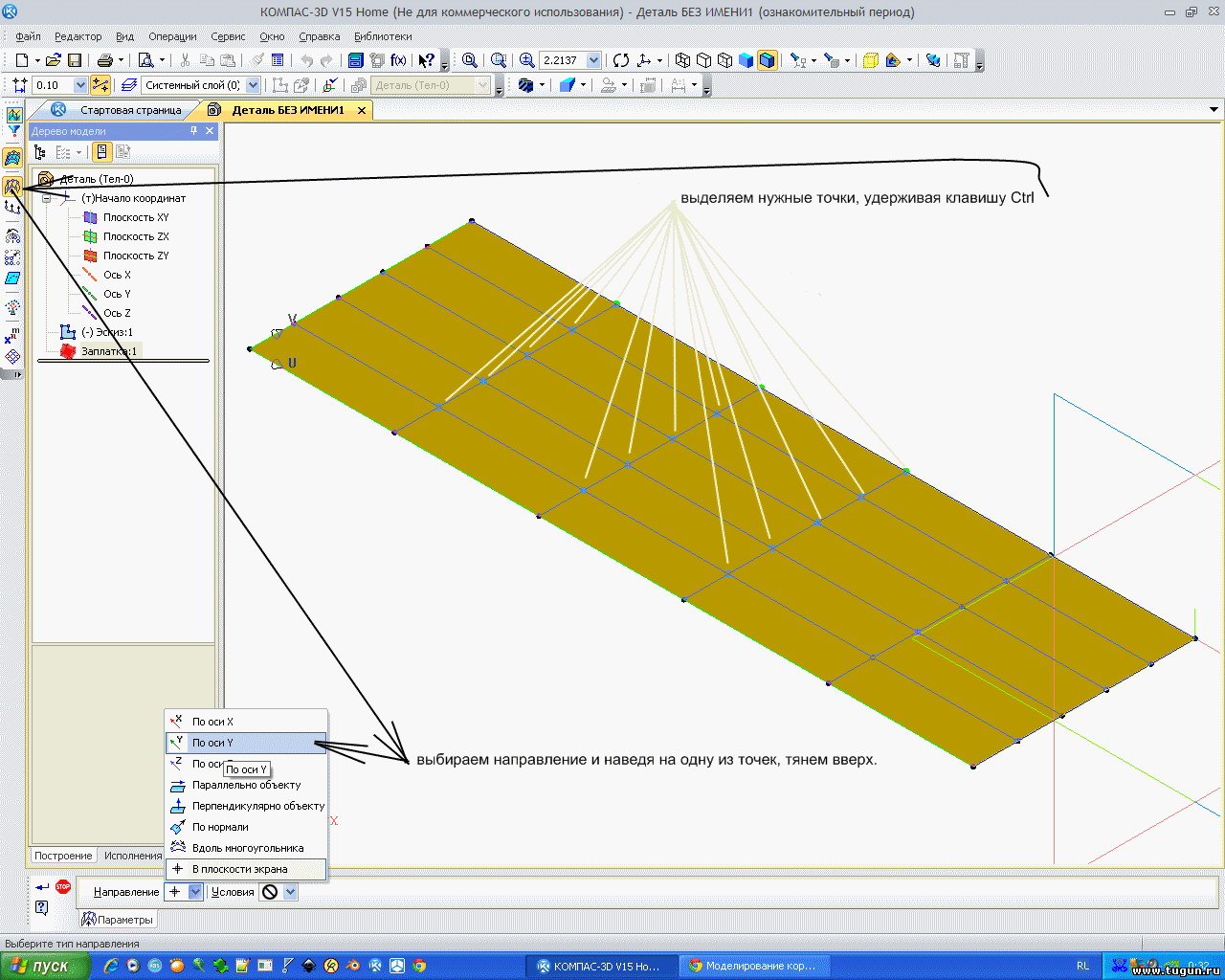

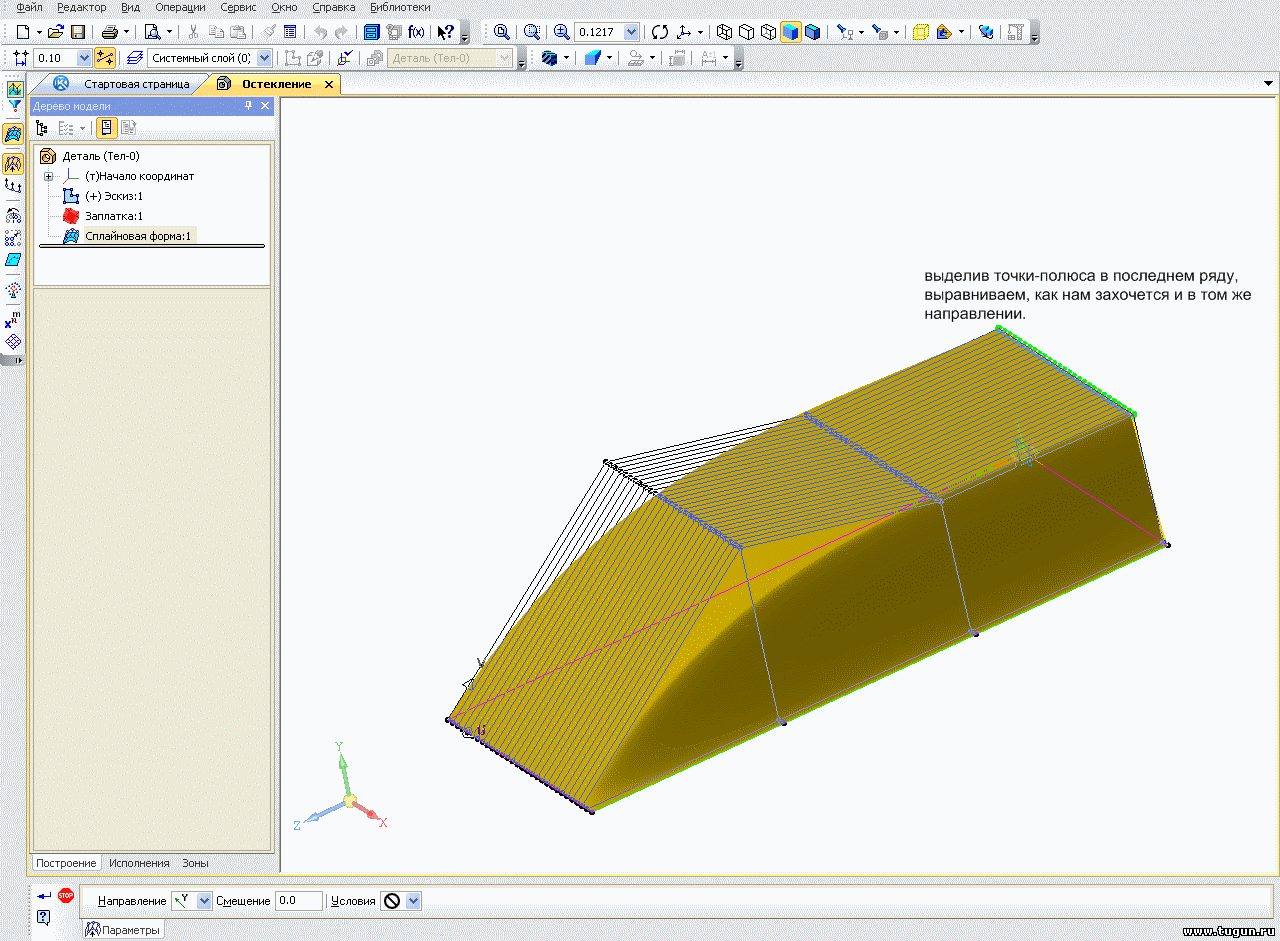

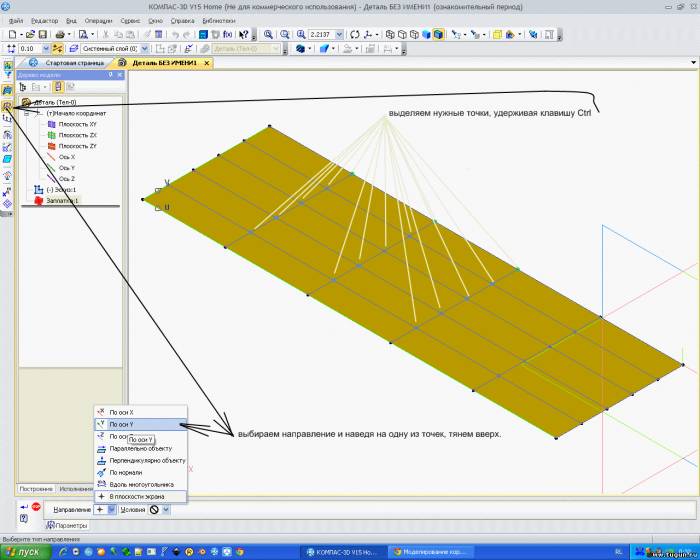

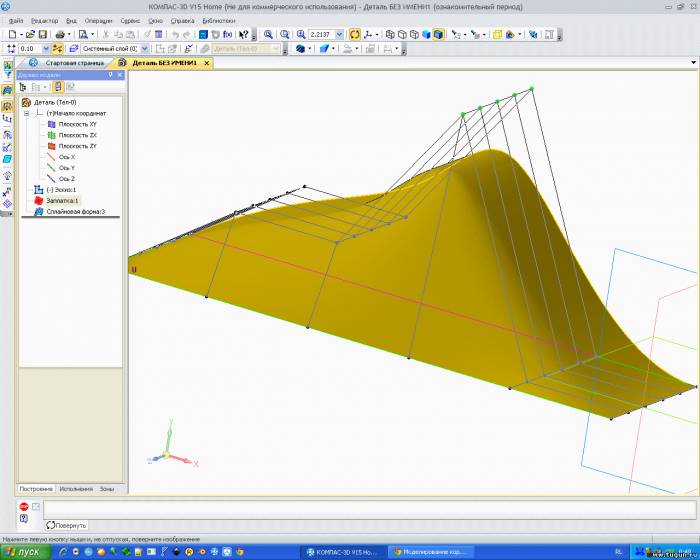

Ложем на поверхность сплайновую форму и выделяем нужные точки:



После создания, получаем это:

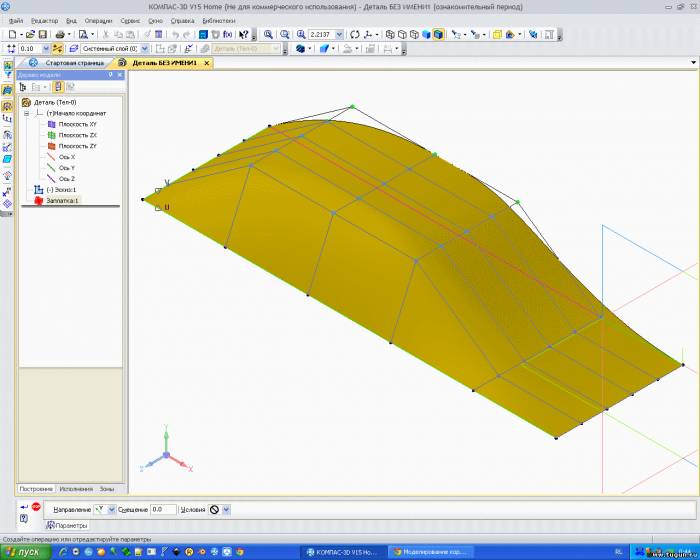

Ложем повторно сплайновую форму и тянем за другие выделенные точки и в том же направлении:
Прикрепления: 5369234.png(62.9 Kb) · 1466525.png(94.1 Kb) · 7992594.png(115.5 Kb) · 4853595.png(96.9 Kb) · 9890212.png(109.8 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 13.01.2015, 21:50


ВолчараДата: 13.01.2015, 21:54 | Сообщение # 64
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

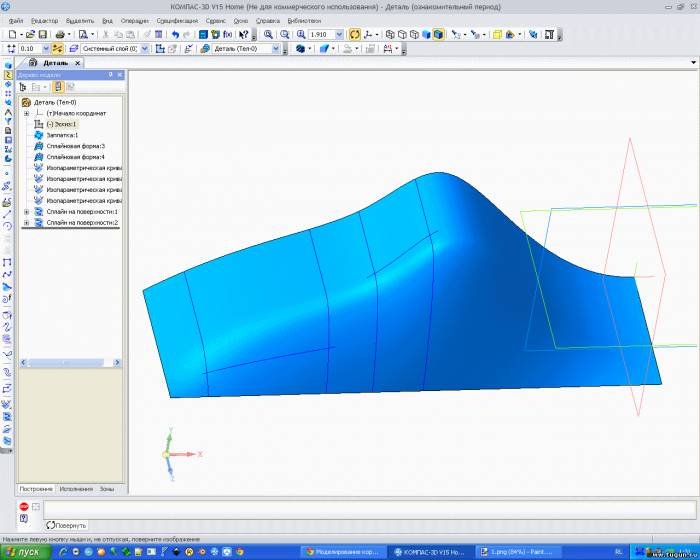

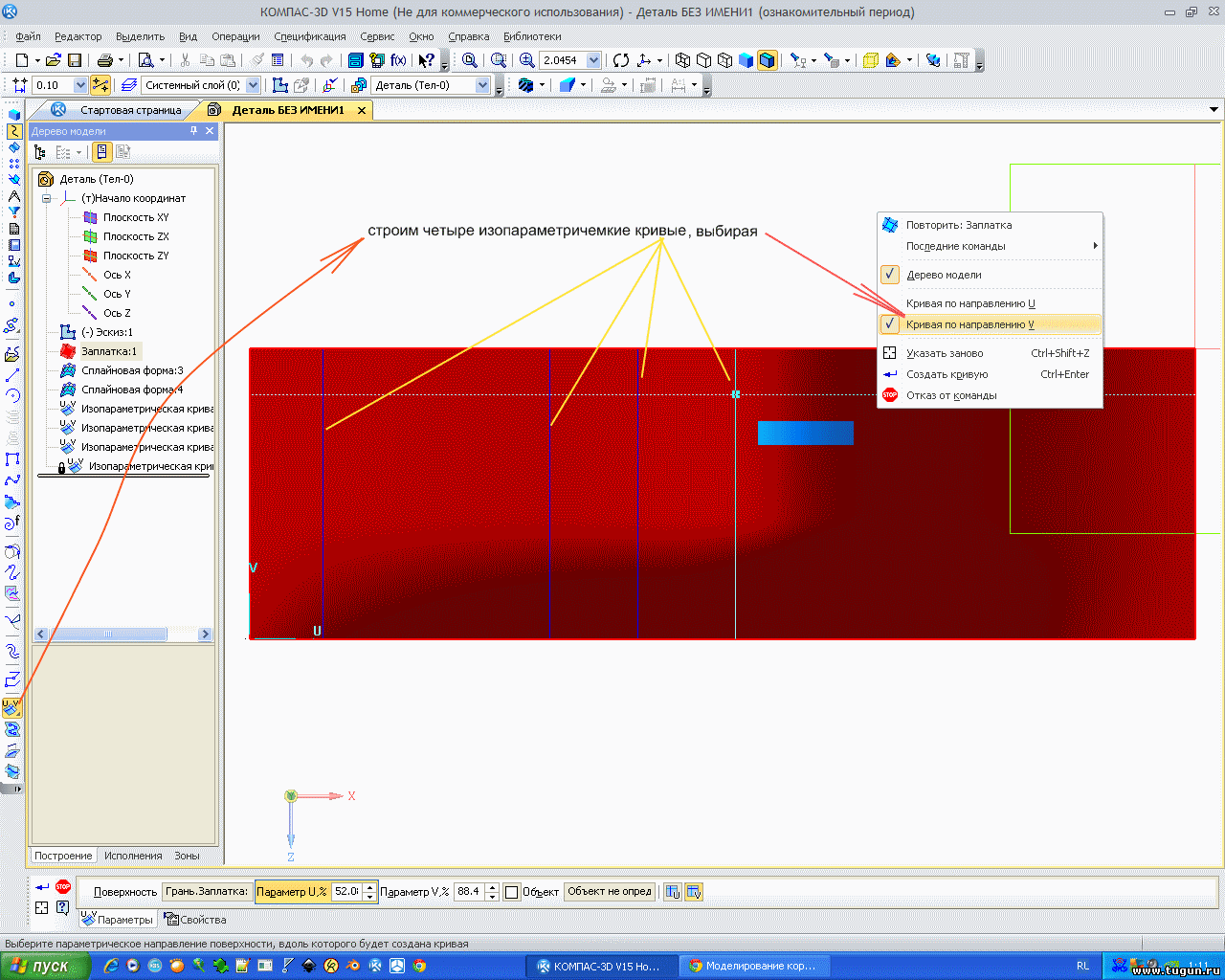

Получаем уже другую форму поверхности и так можно продолжать и менять направления. Создадим простейшую рубку:

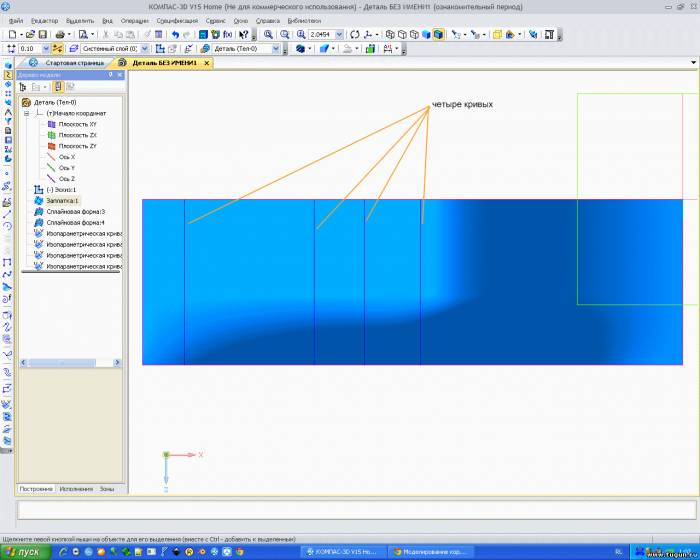

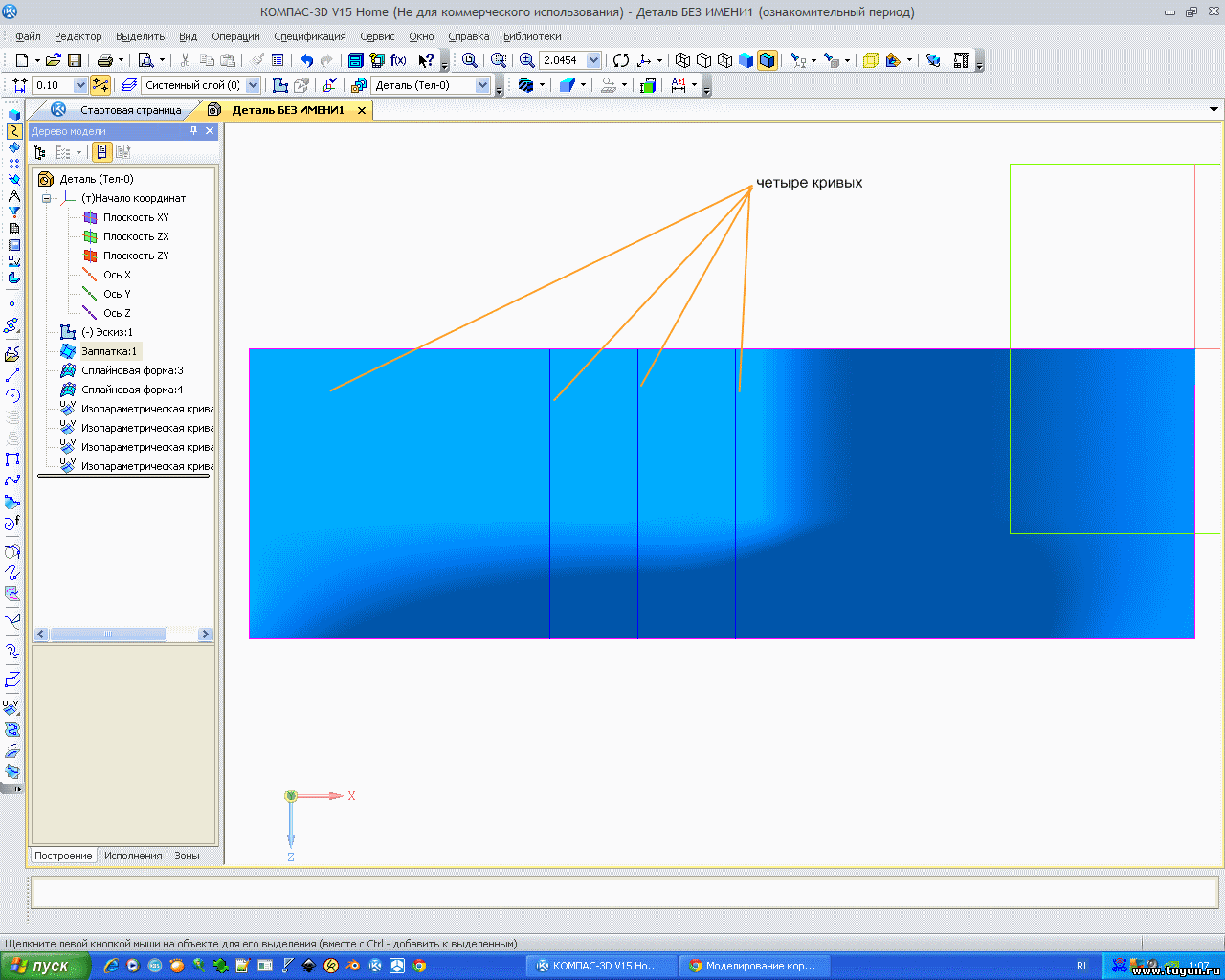

Получили четыре кривых:

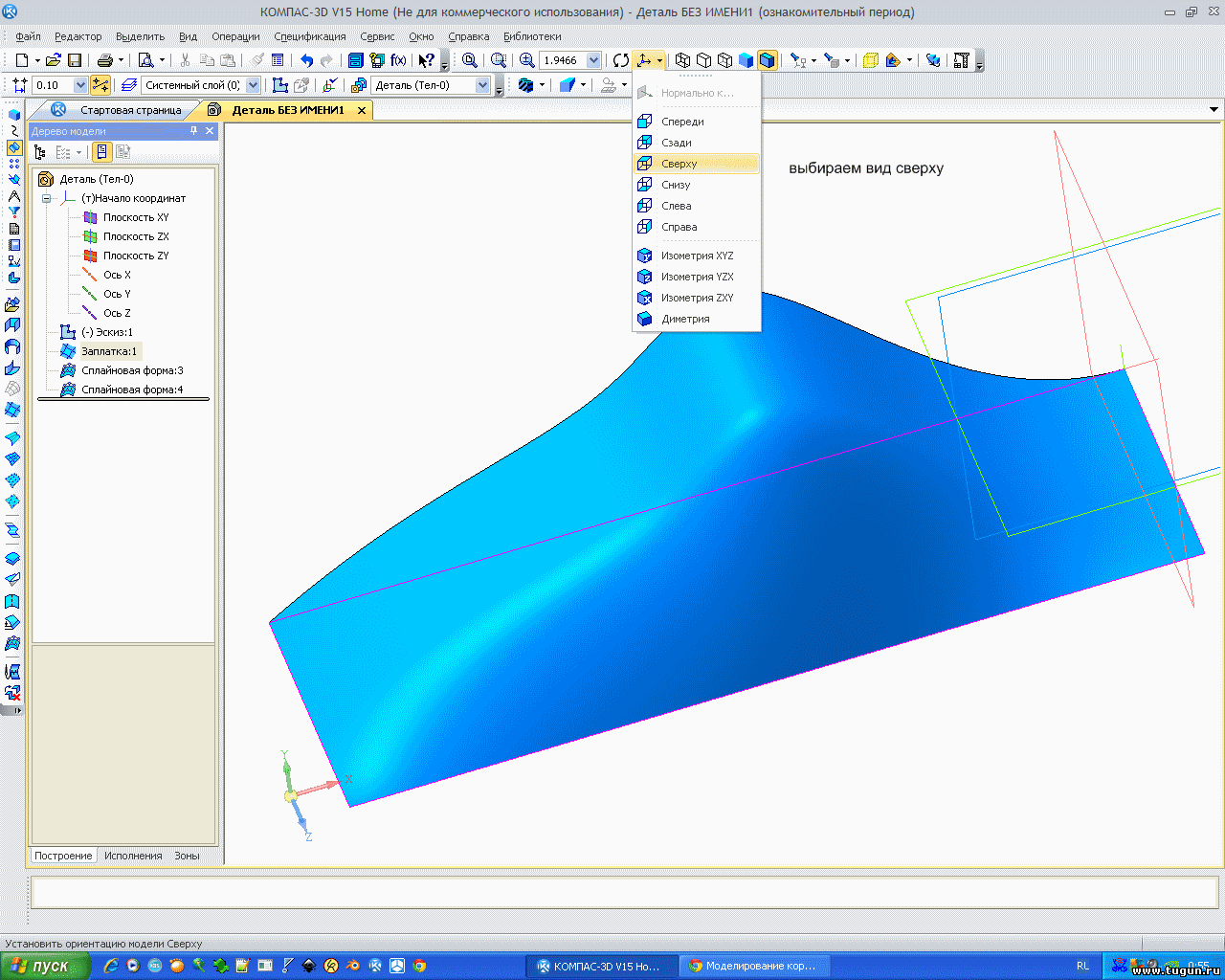

Прикрепления: 9560268.png(115.9 Kb) · 6234831.png(115.6 Kb) · 7057979.png(91.9 Kb) · 5399879.png(123.7 Kb) · 8514451.png(124.2 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 13.01.2015, 22:32


ВолчараДата: 13.01.2015, 22:43 | Сообщение # 65
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

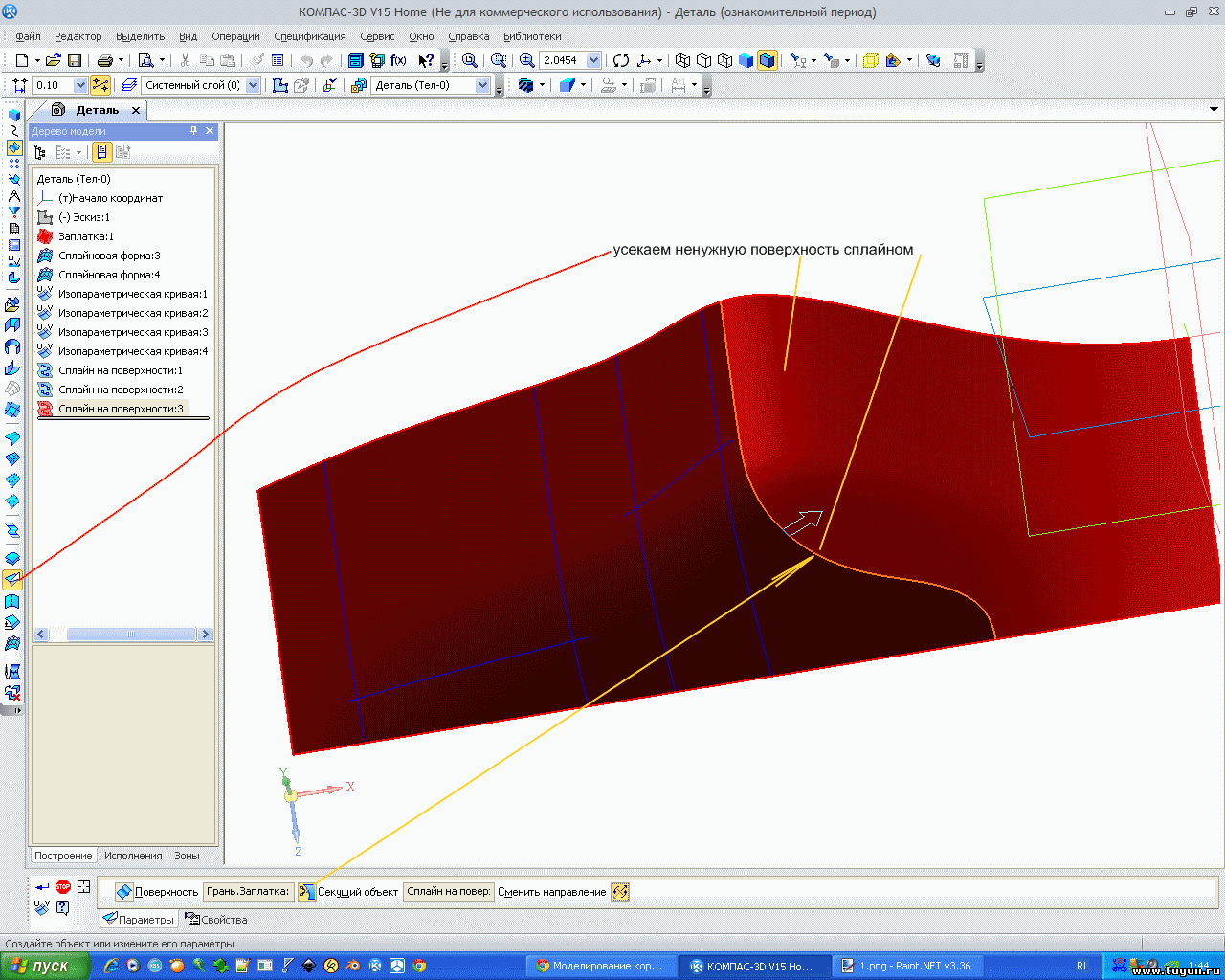

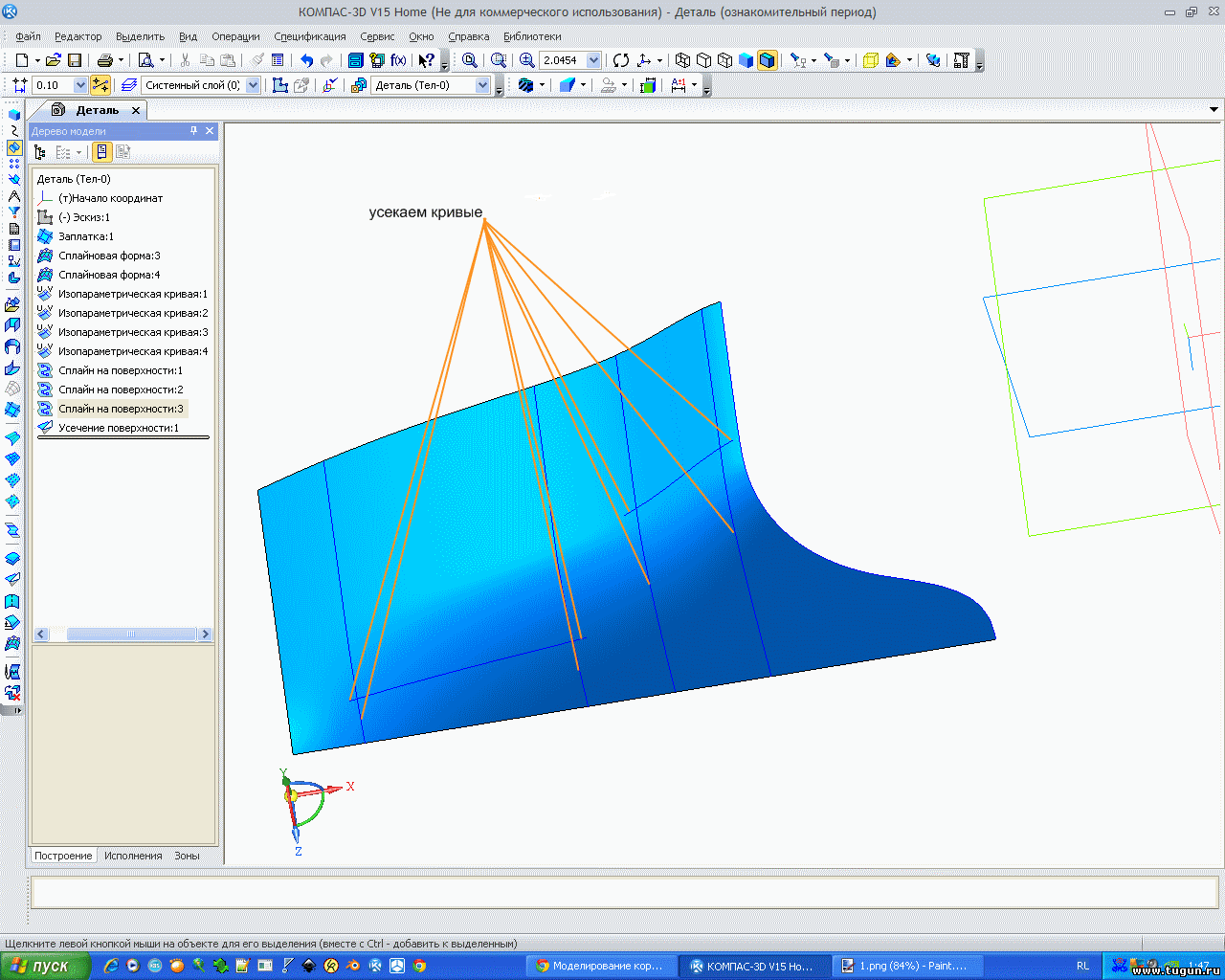

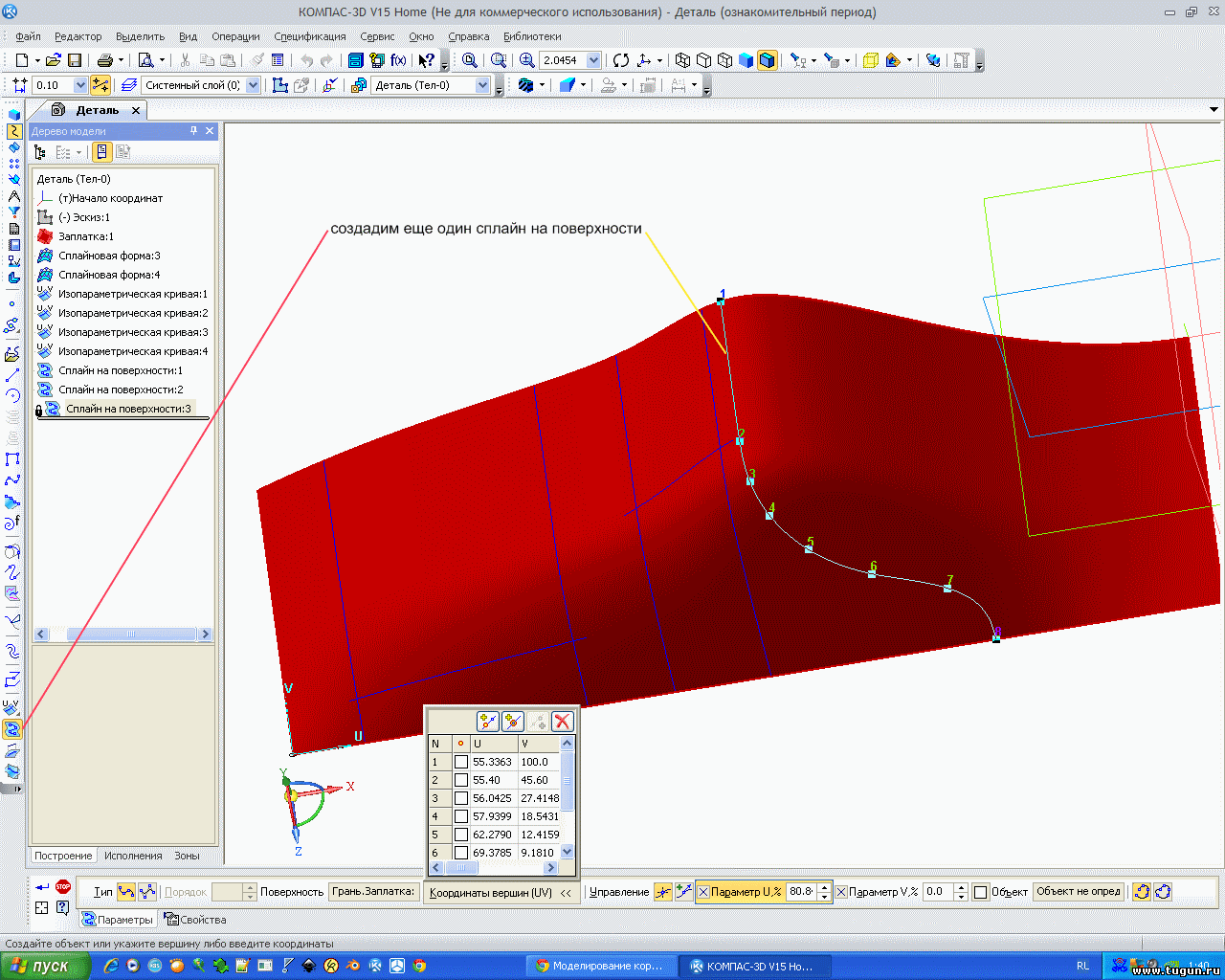

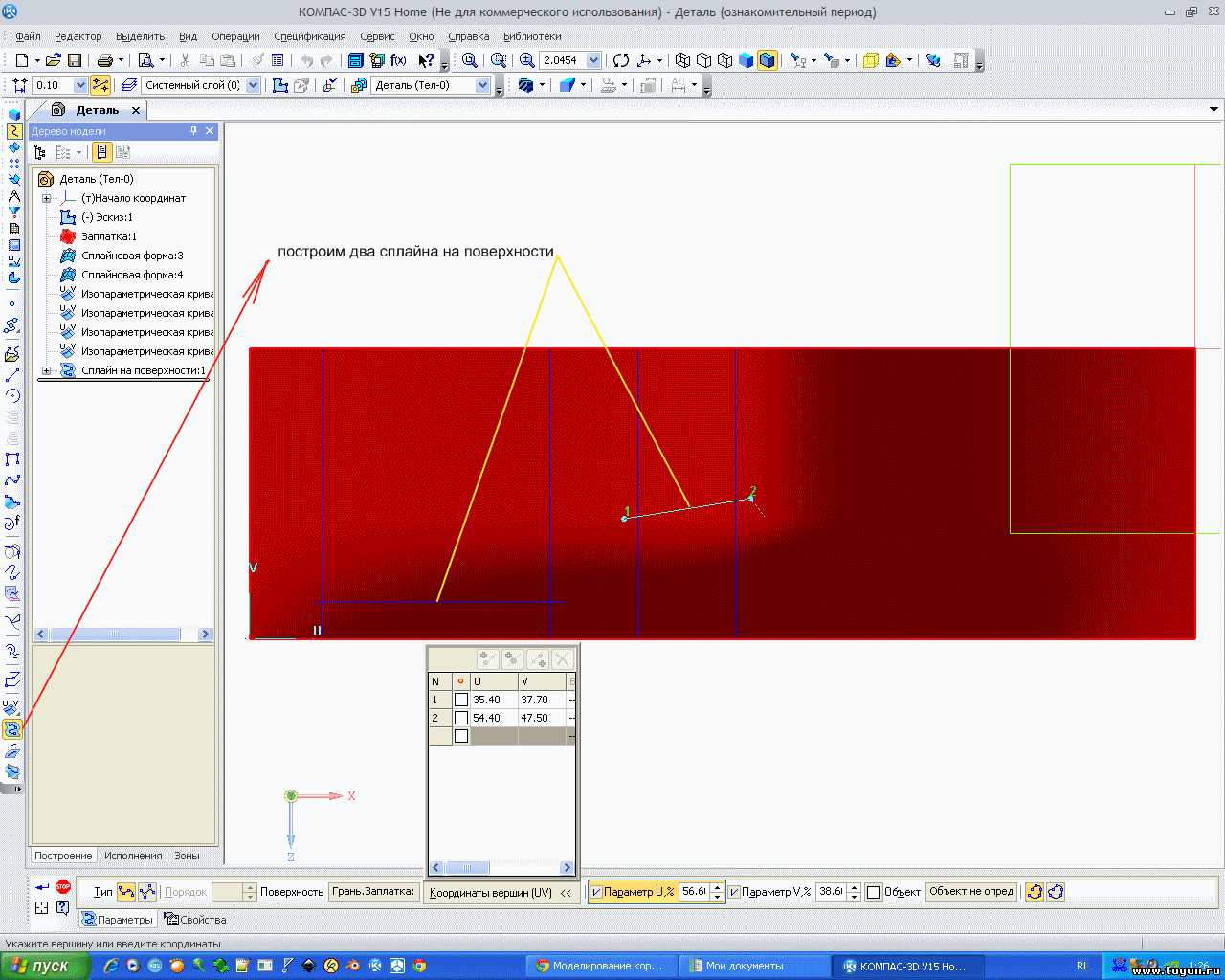

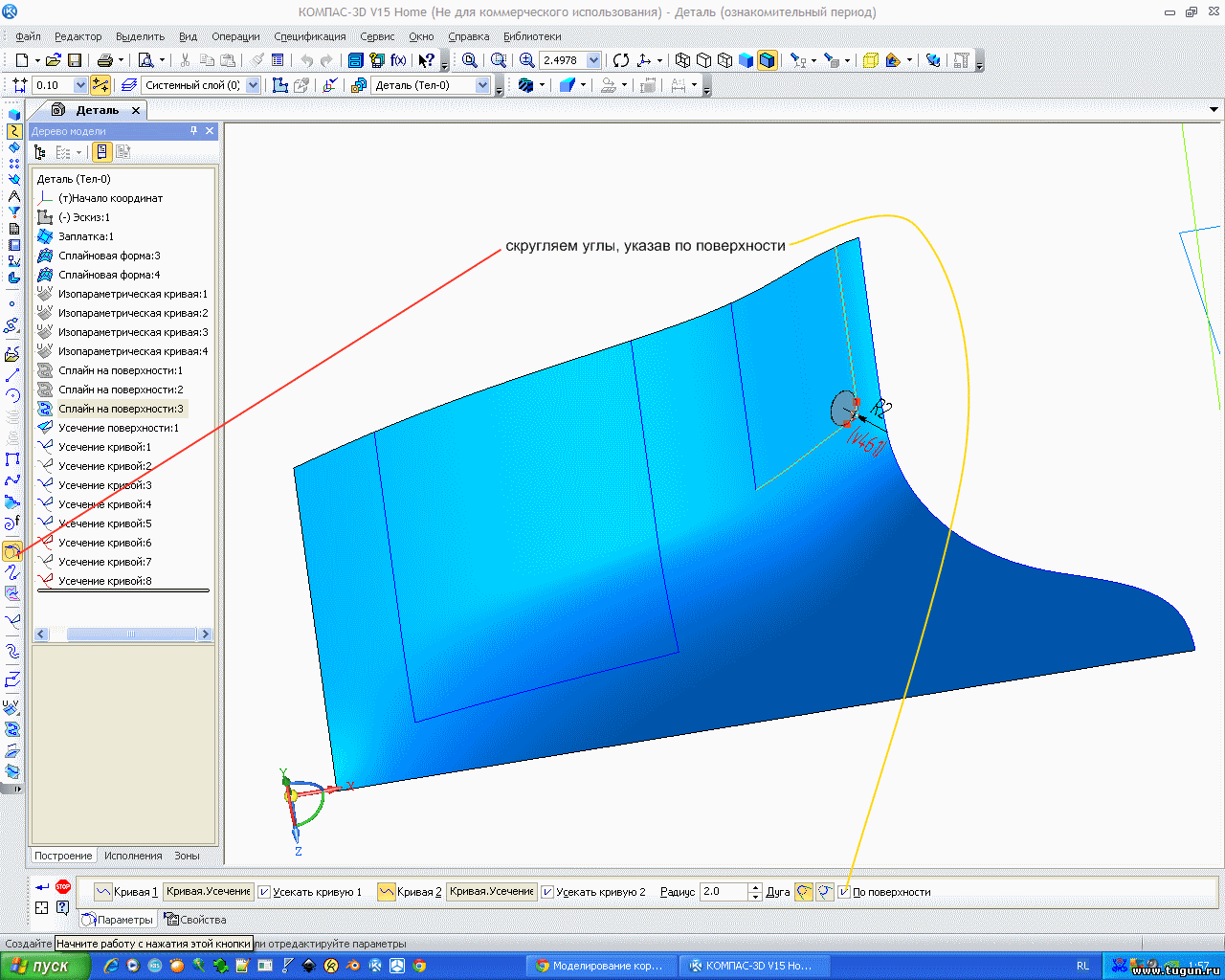

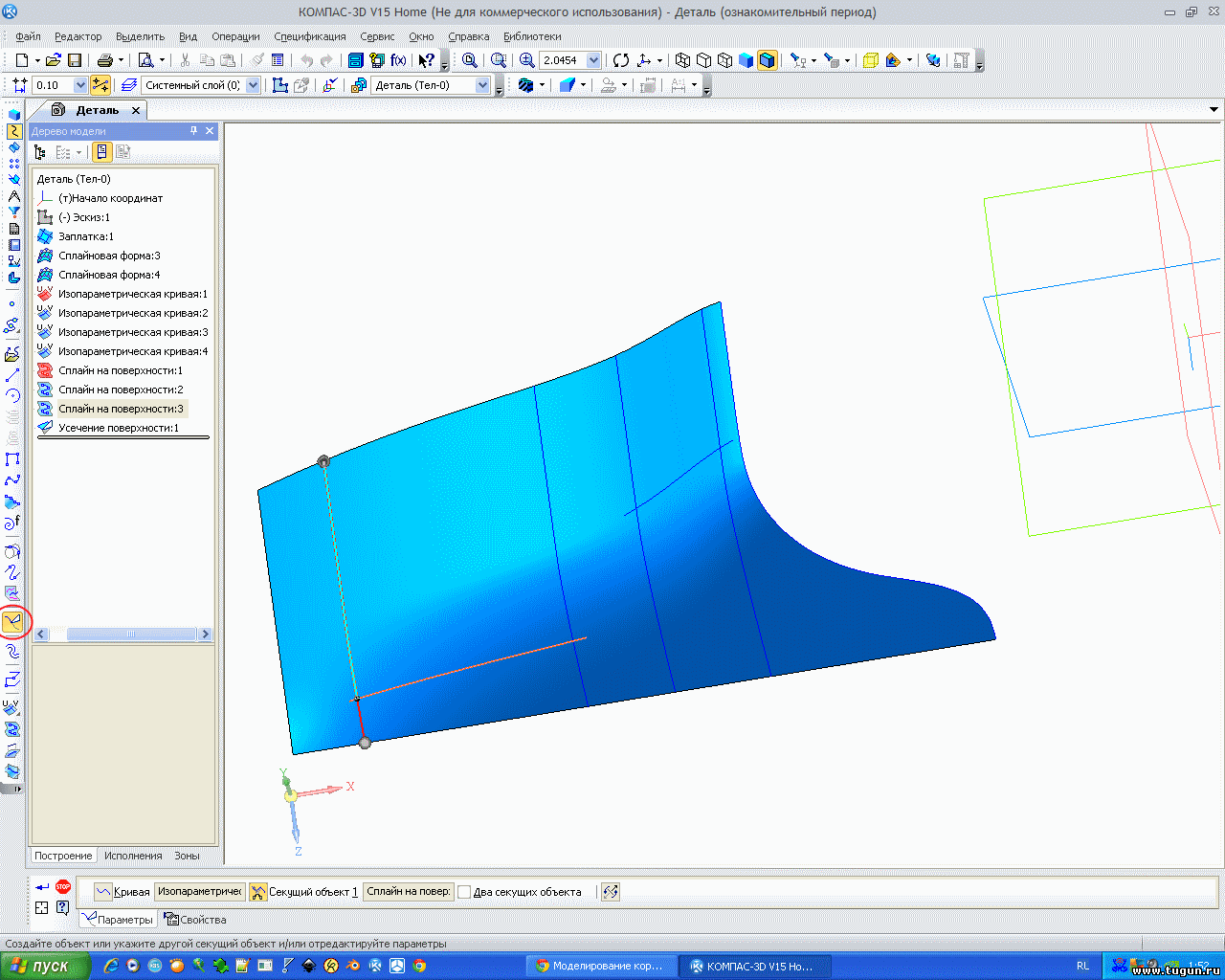

Создадим еще один сплайн на поверхности, по которому усечем ненужную поверхность:




Прикрепления: 6711286.png(133.5 Kb) · 9648371.png(126.8 Kb) · 9401548.png(112.2 Kb) · 9743937.png(107.5 Kb) · 9183732.png(130.1 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 13.01.2015, 22:59


ВолчараДата: 13.01.2015, 23:03 | Сообщение # 66
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

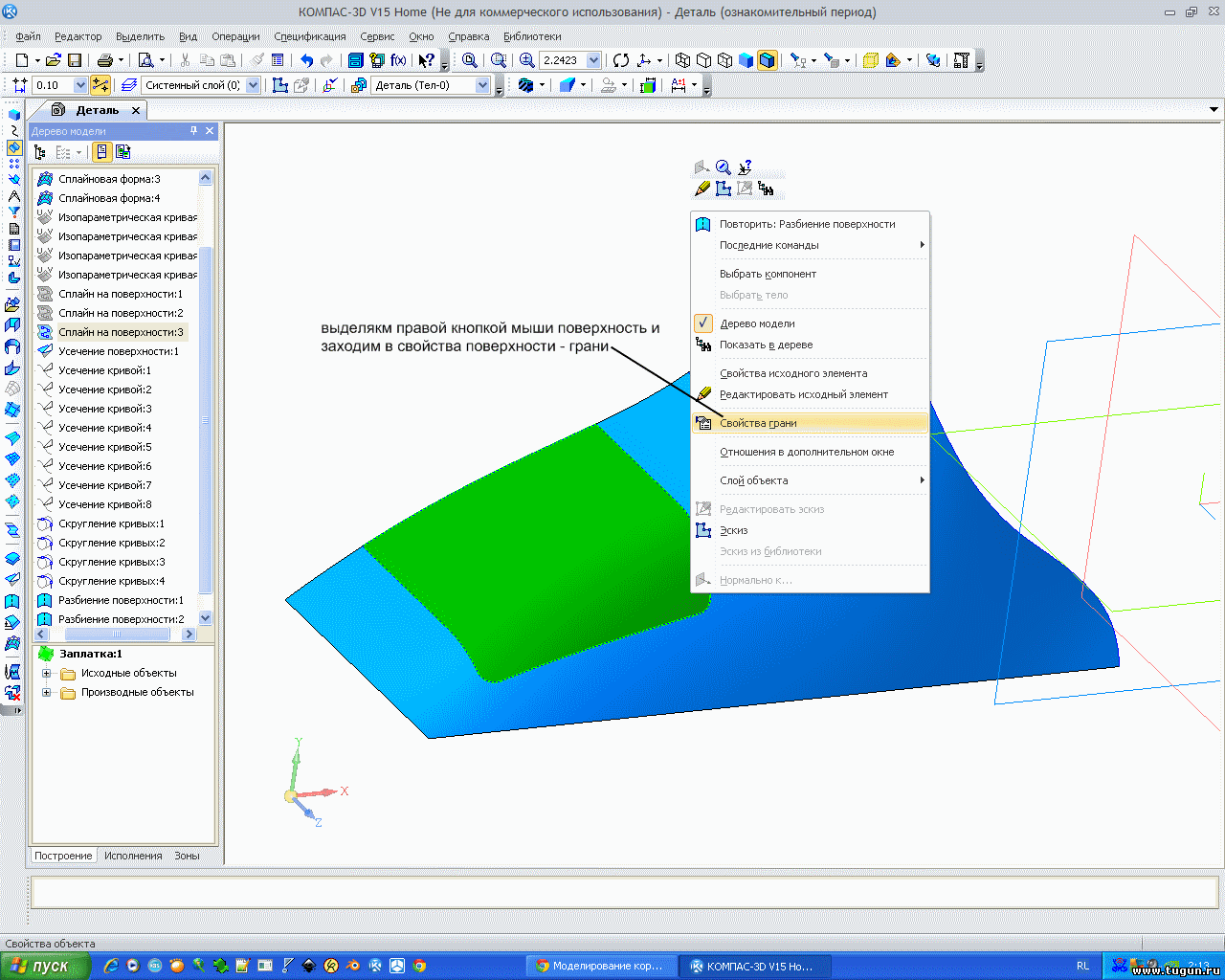

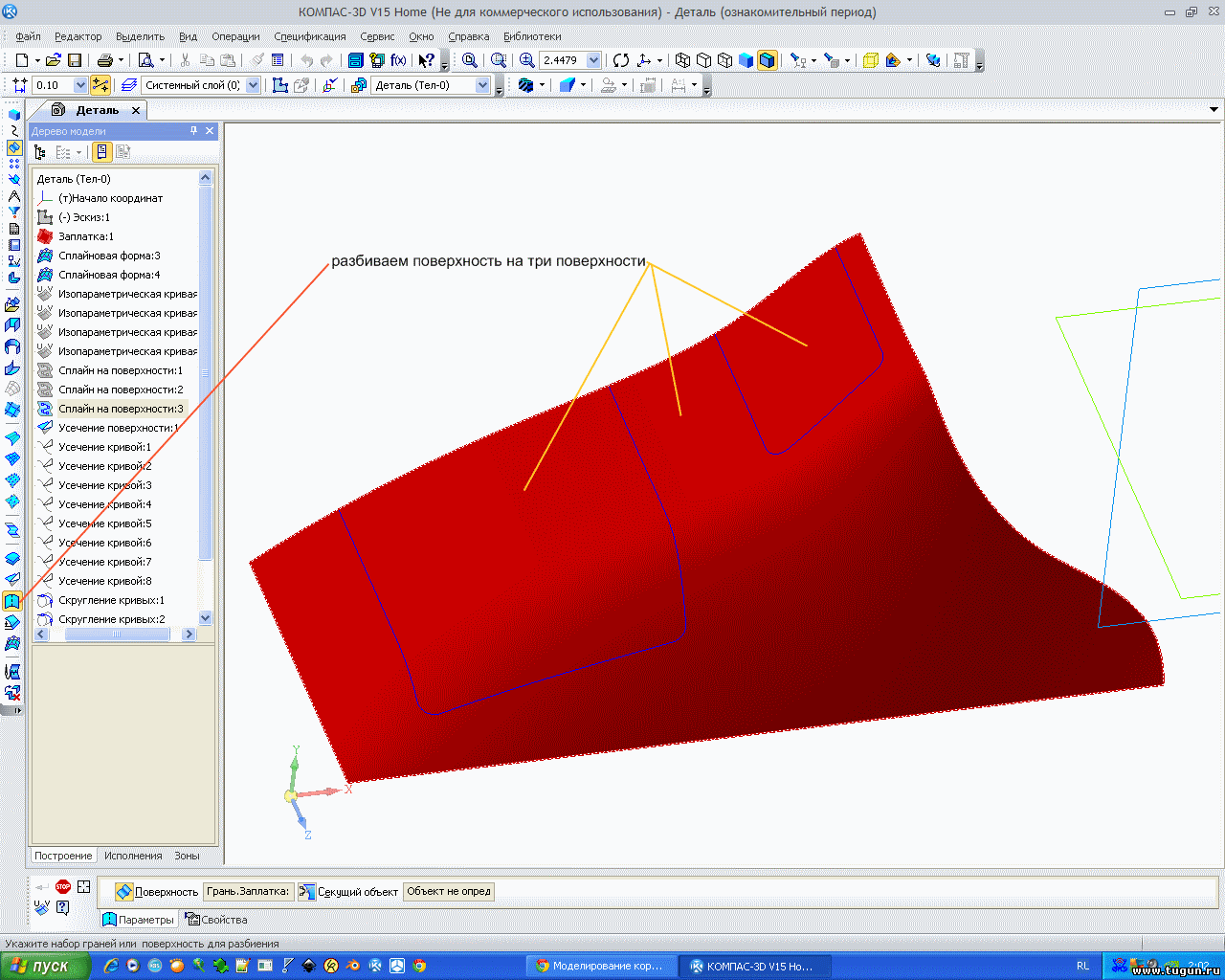

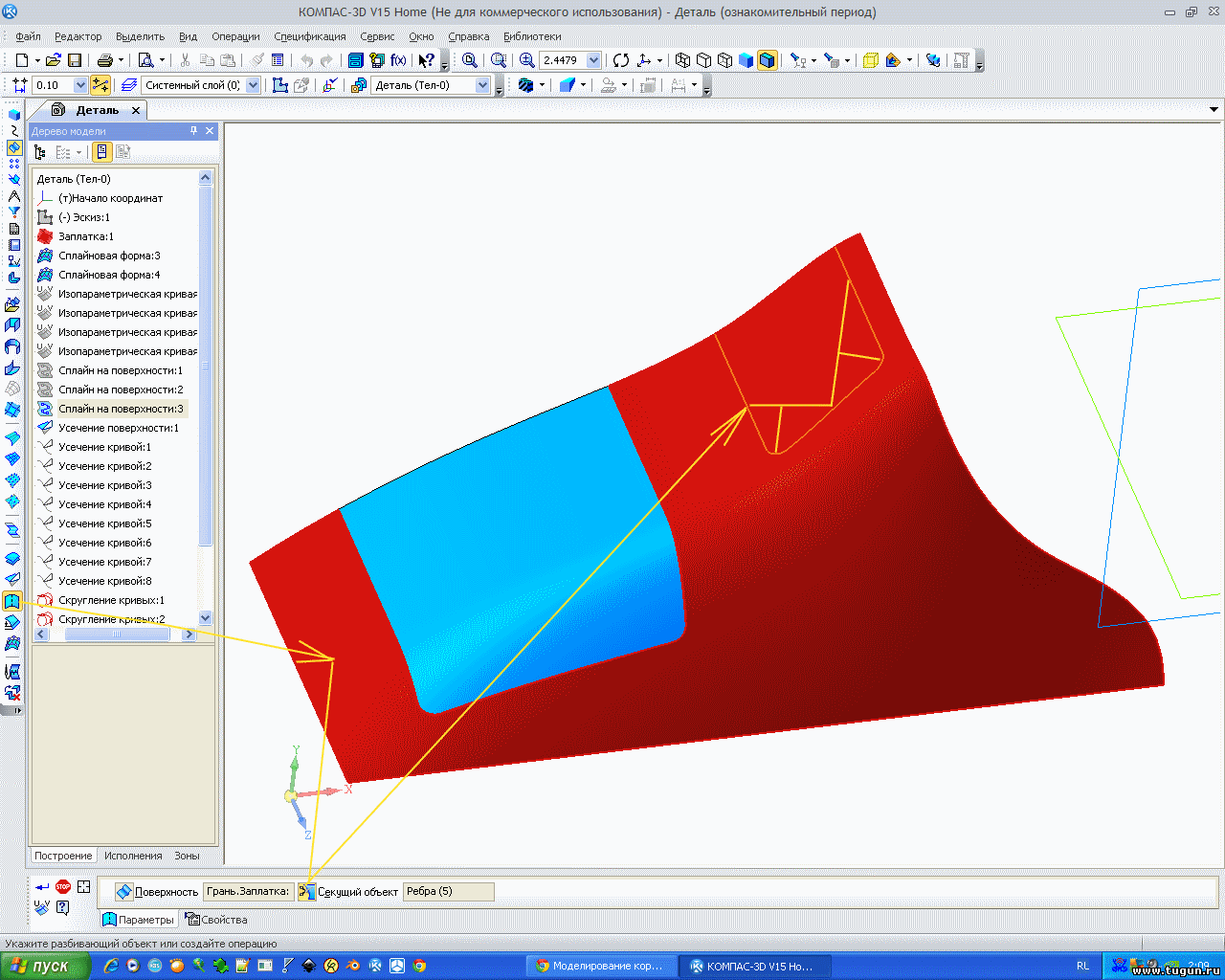

Разбиваем поверхность на три:

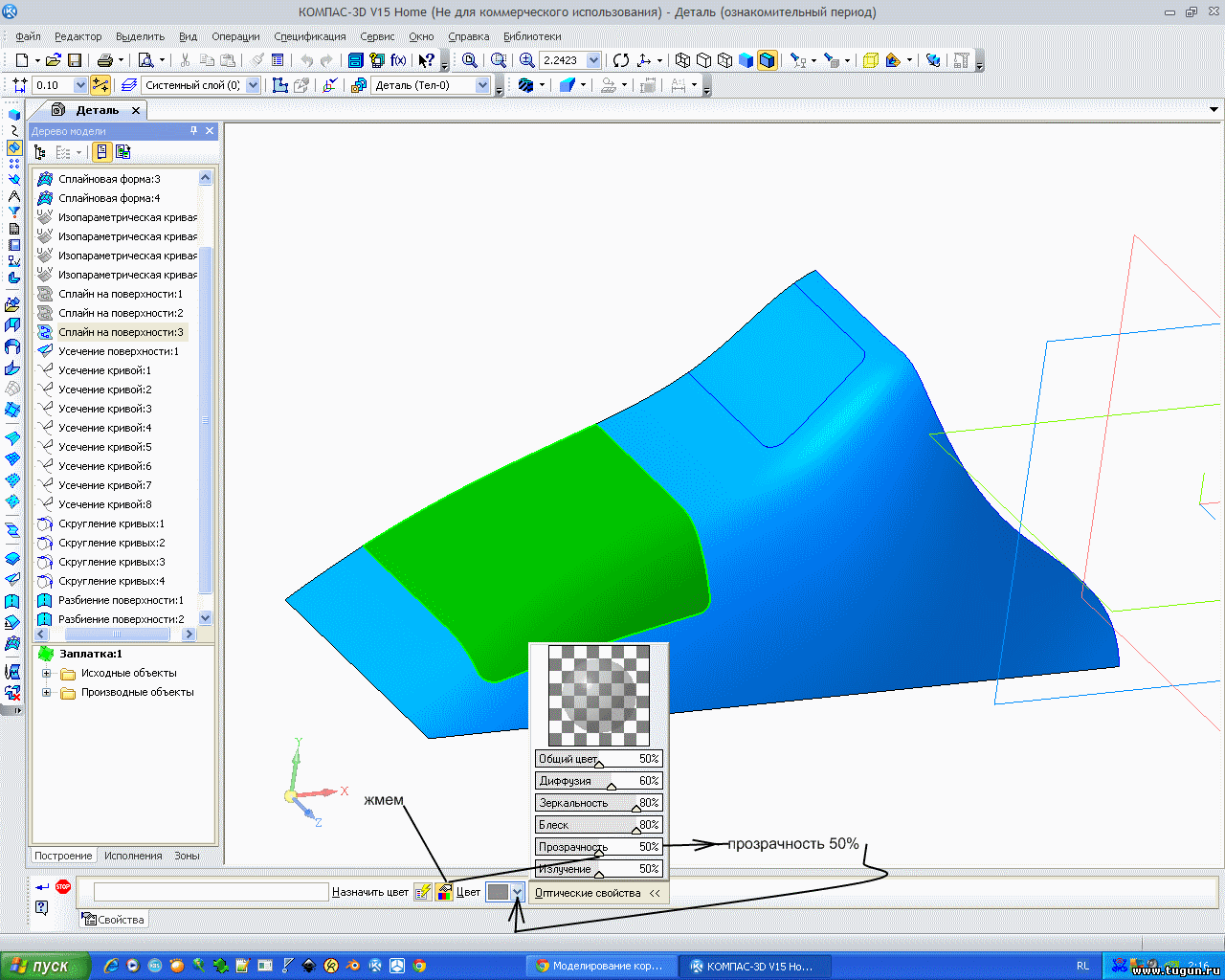

Создадим стекла:


Прикрепления: 0928324.png(113.8 Kb) · 6275212.png(113.2 Kb) · 2448113.png(105.7 Kb) · 0288367.png(122.4 Kb) · 6583249.png(137.6 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 13.01.2015, 23:24


ВолчараДата: 13.01.2015, 23:26 | Сообщение # 67
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

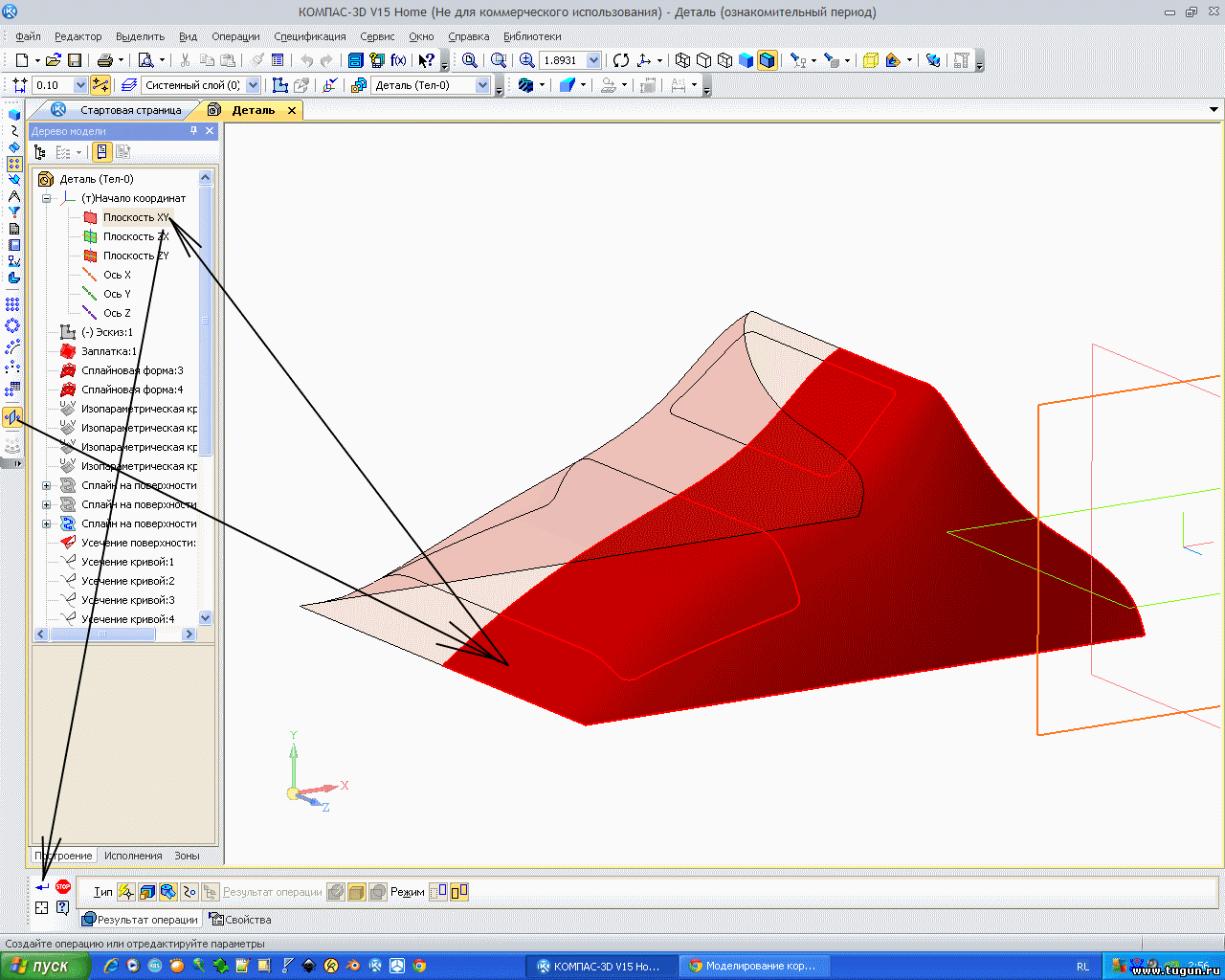

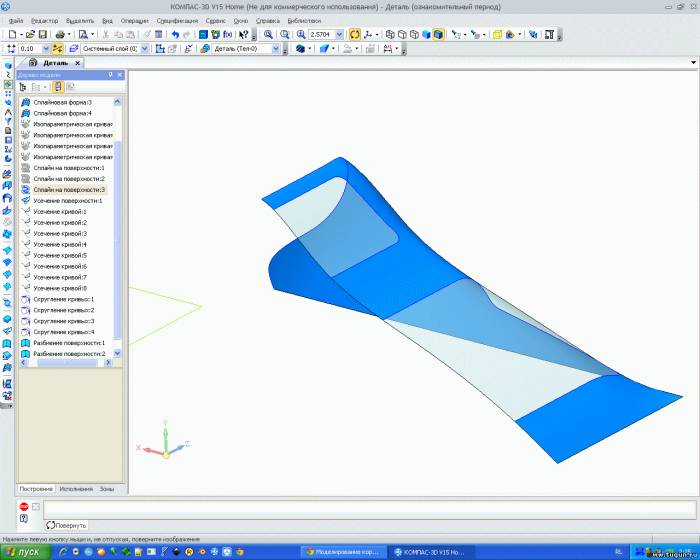

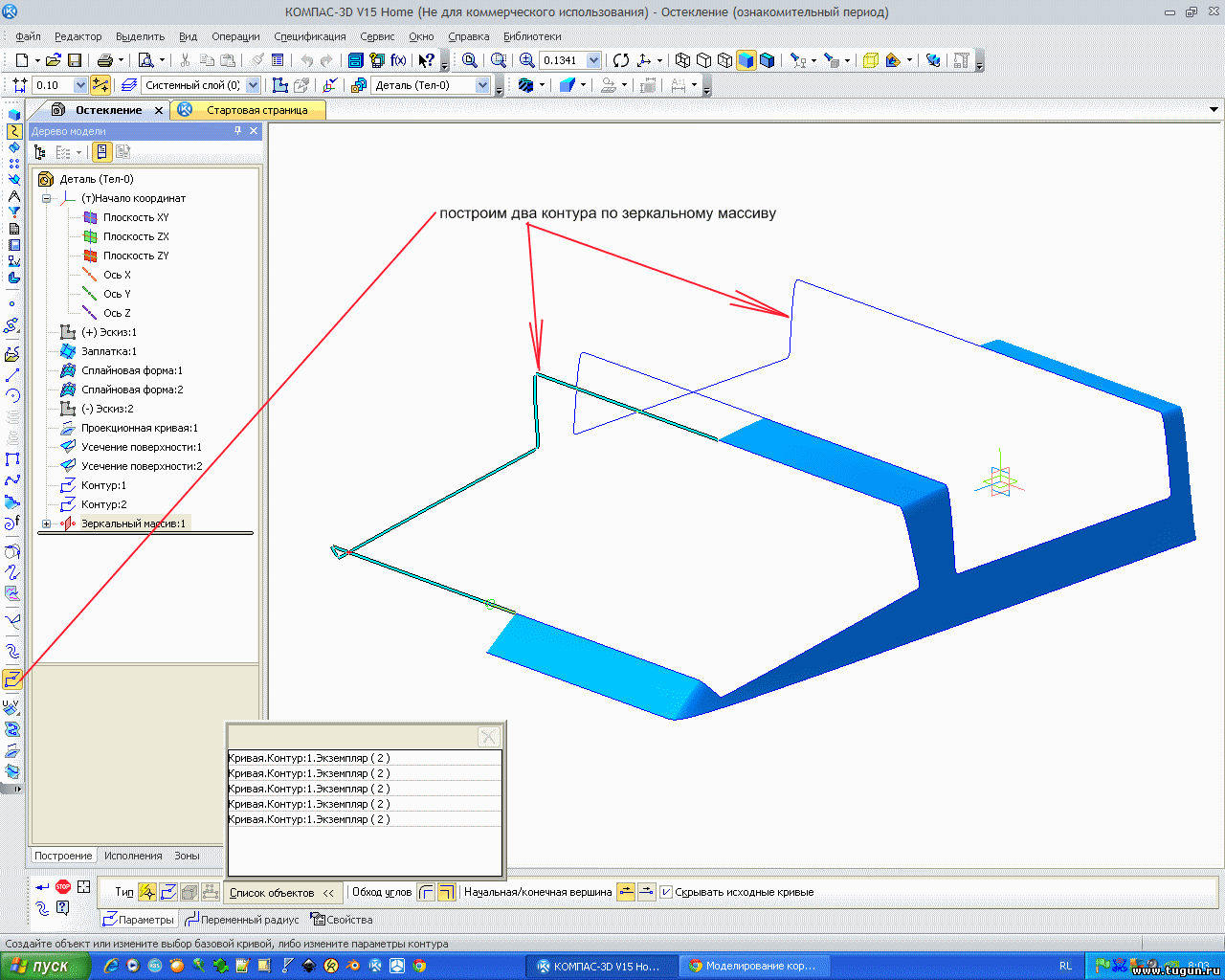

Зеркальный массив:

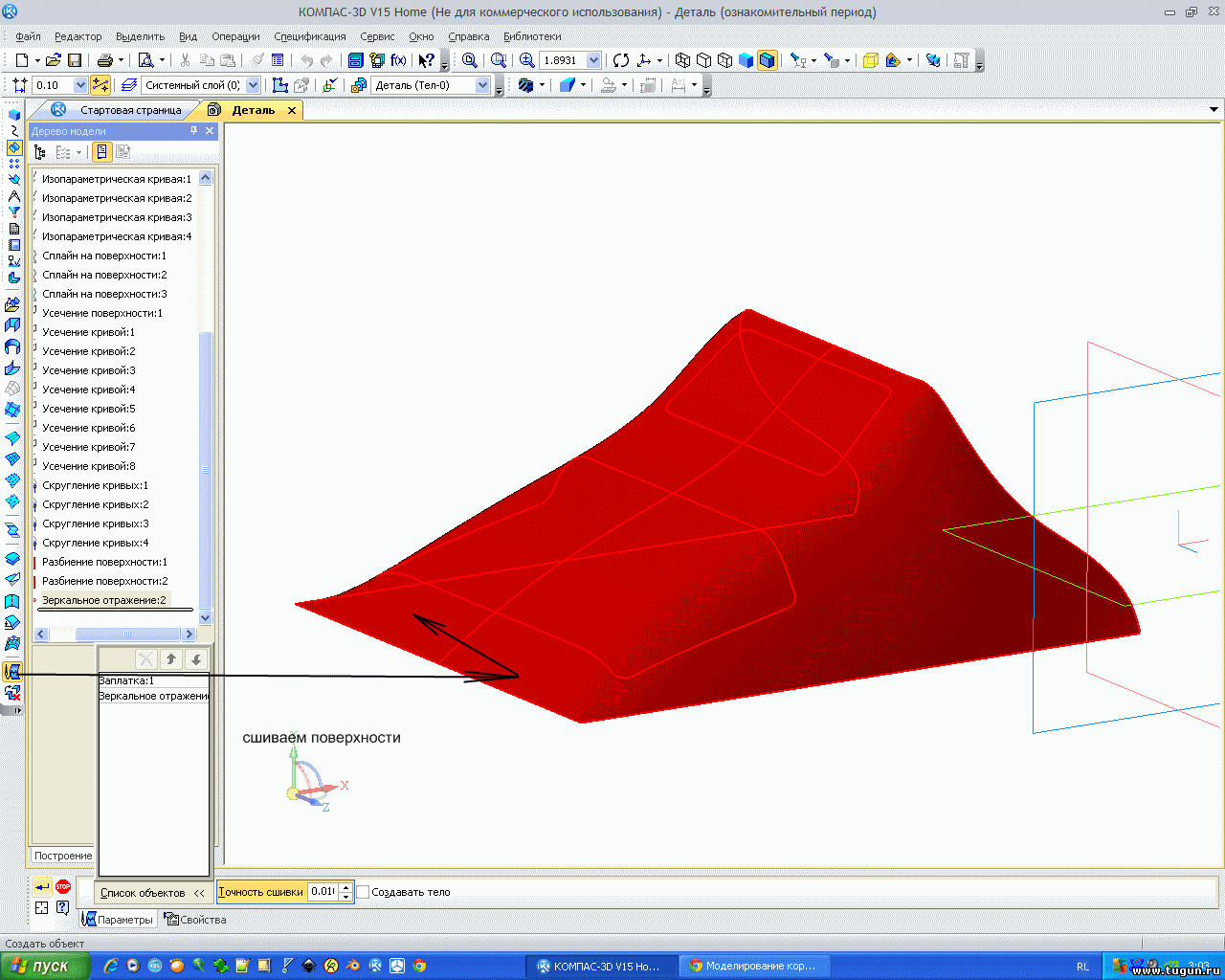

Сшиваем поверхности:

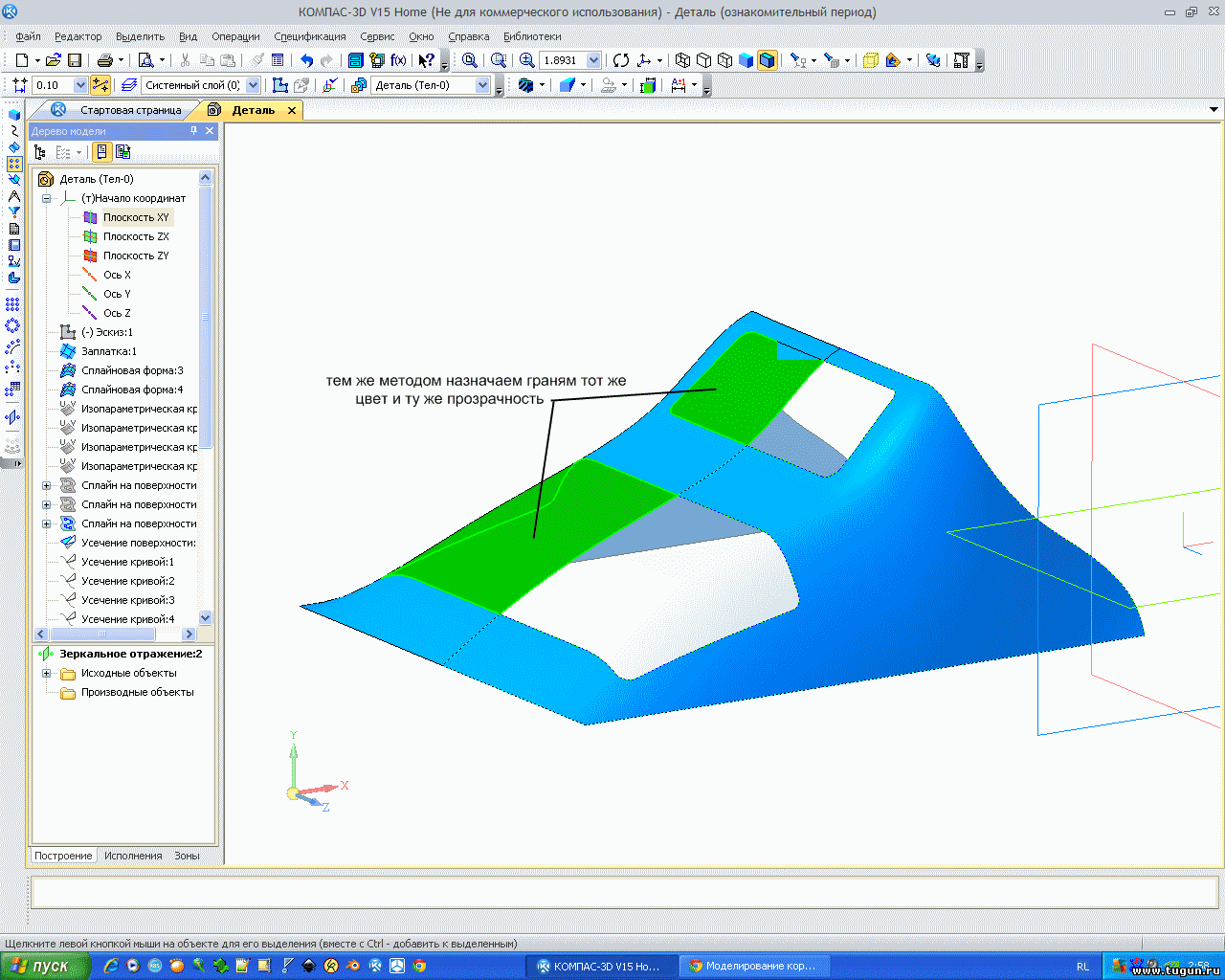

Получаем крышку:


Файл для скачивания:http://krasdownload.ru/file/0b64f56a0c4b30f2/
Прикрепления: 2713094.png(110.5 Kb) · 3434374.png(115.3 Kb) · 1897160.png(105.5 Kb) · 9245211.png(99.1 Kb) · 1780136.png(93.4 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Среда, 14.01.2015, 00:17


ВолчараДата: 14.01.2015, 01:06 | Сообщение # 68
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

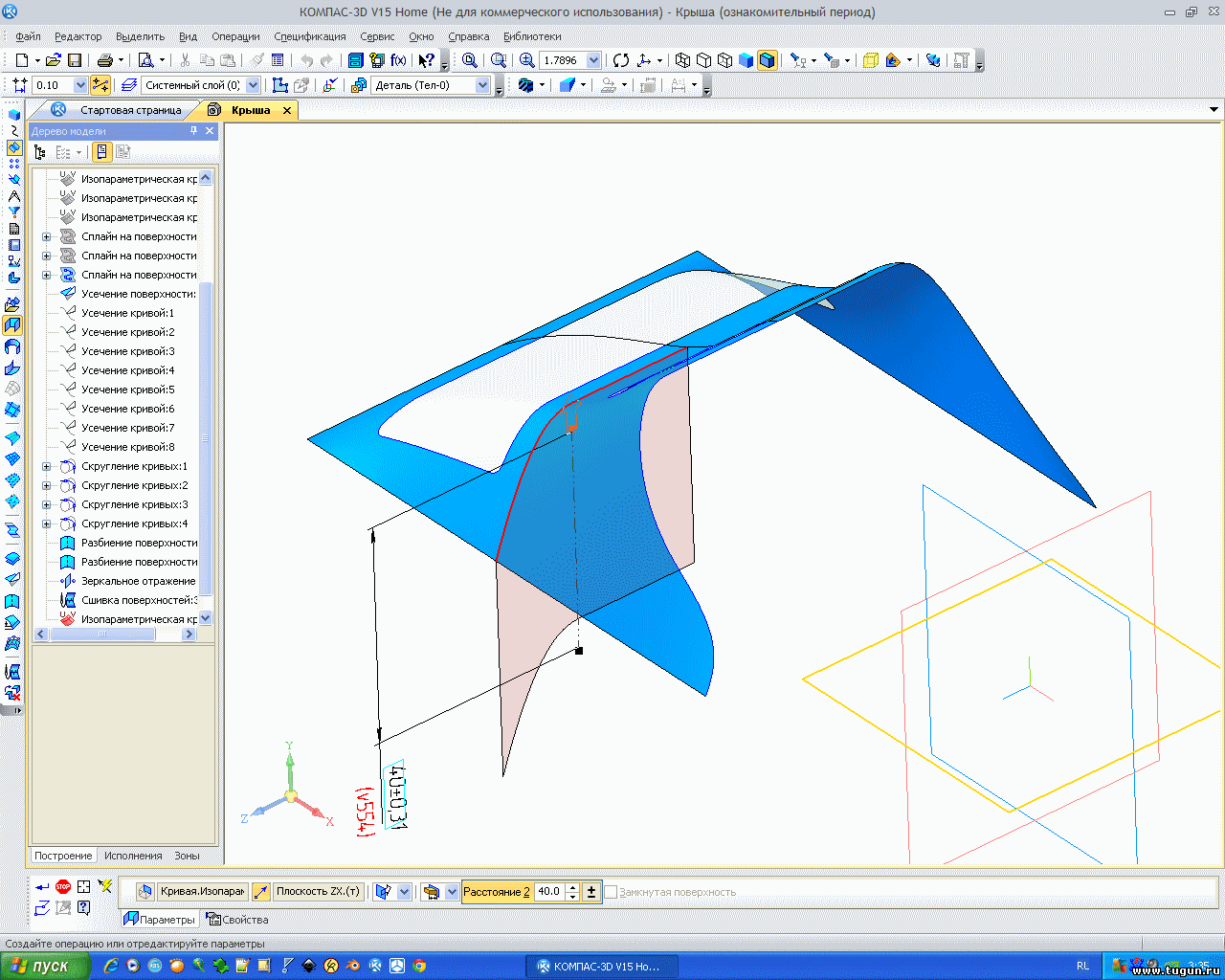

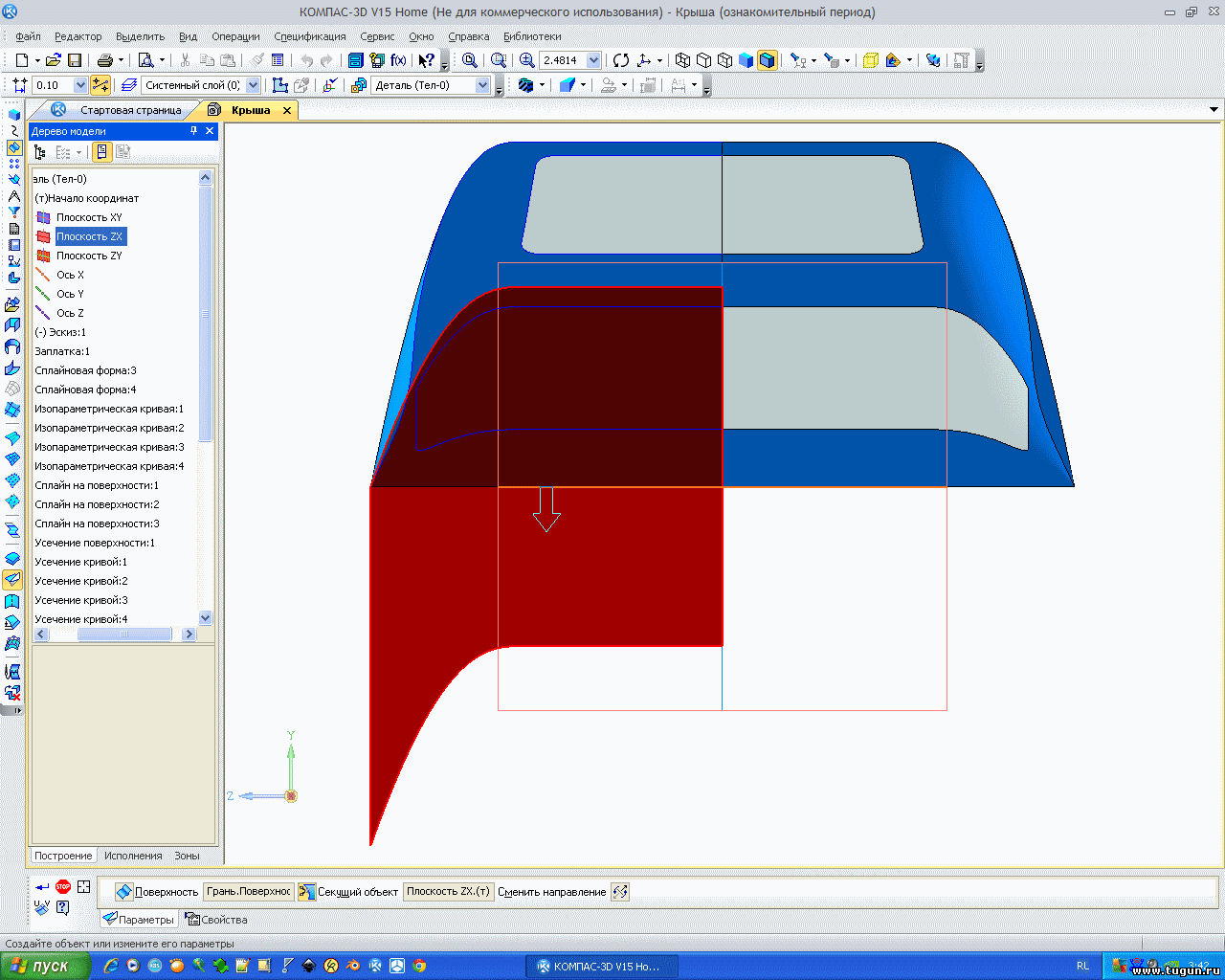

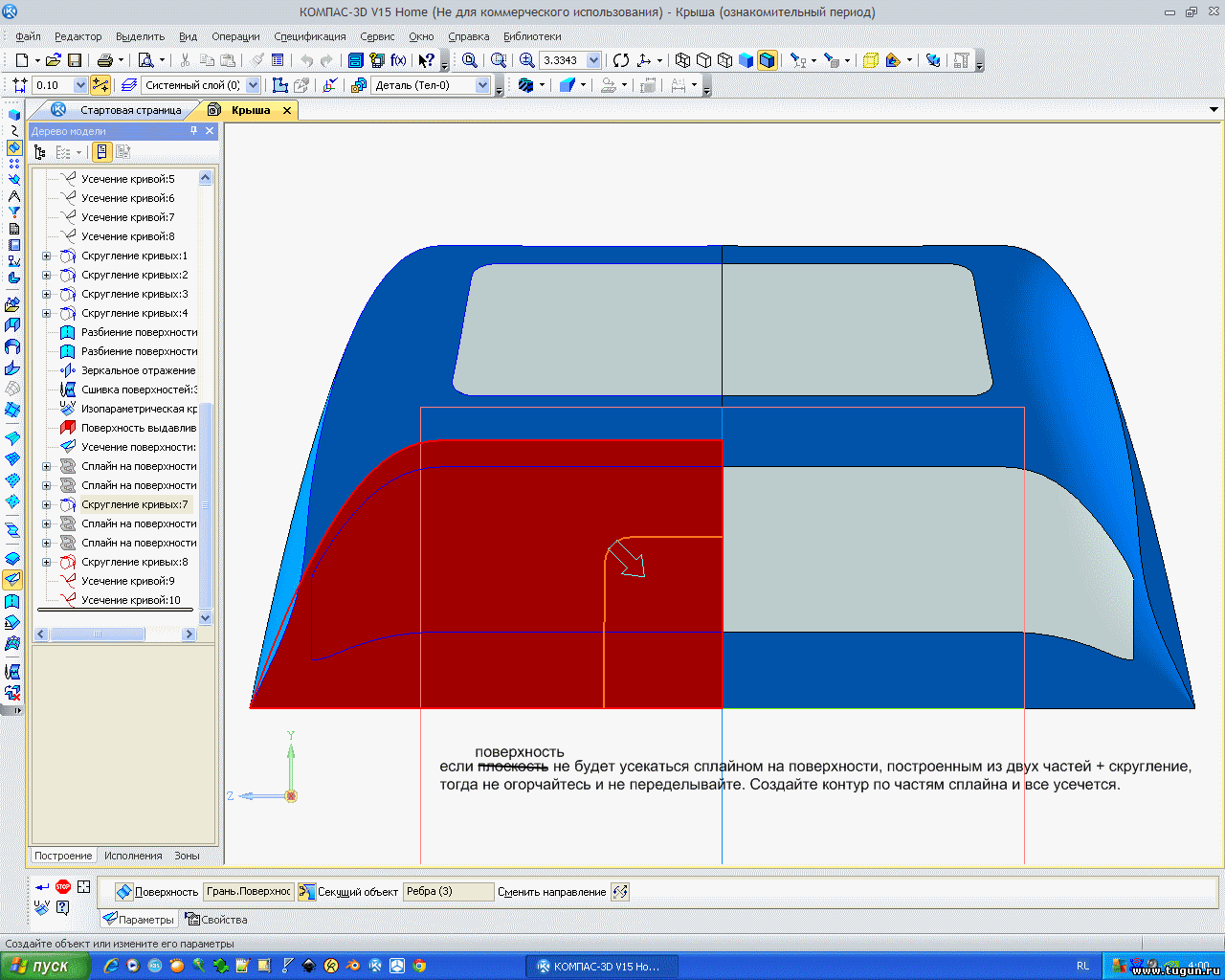

Прикрепления: 5990114.png(103.5 Kb) · 3092078.png(83.6 Kb) · 2134350.png(104.5 Kb) · 6575264.png(104.3 Kb) · 4904334.png(97.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Среда, 14.01.2015, 01:14


ВолчараДата: 14.01.2015, 01:15 | Сообщение # 69
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

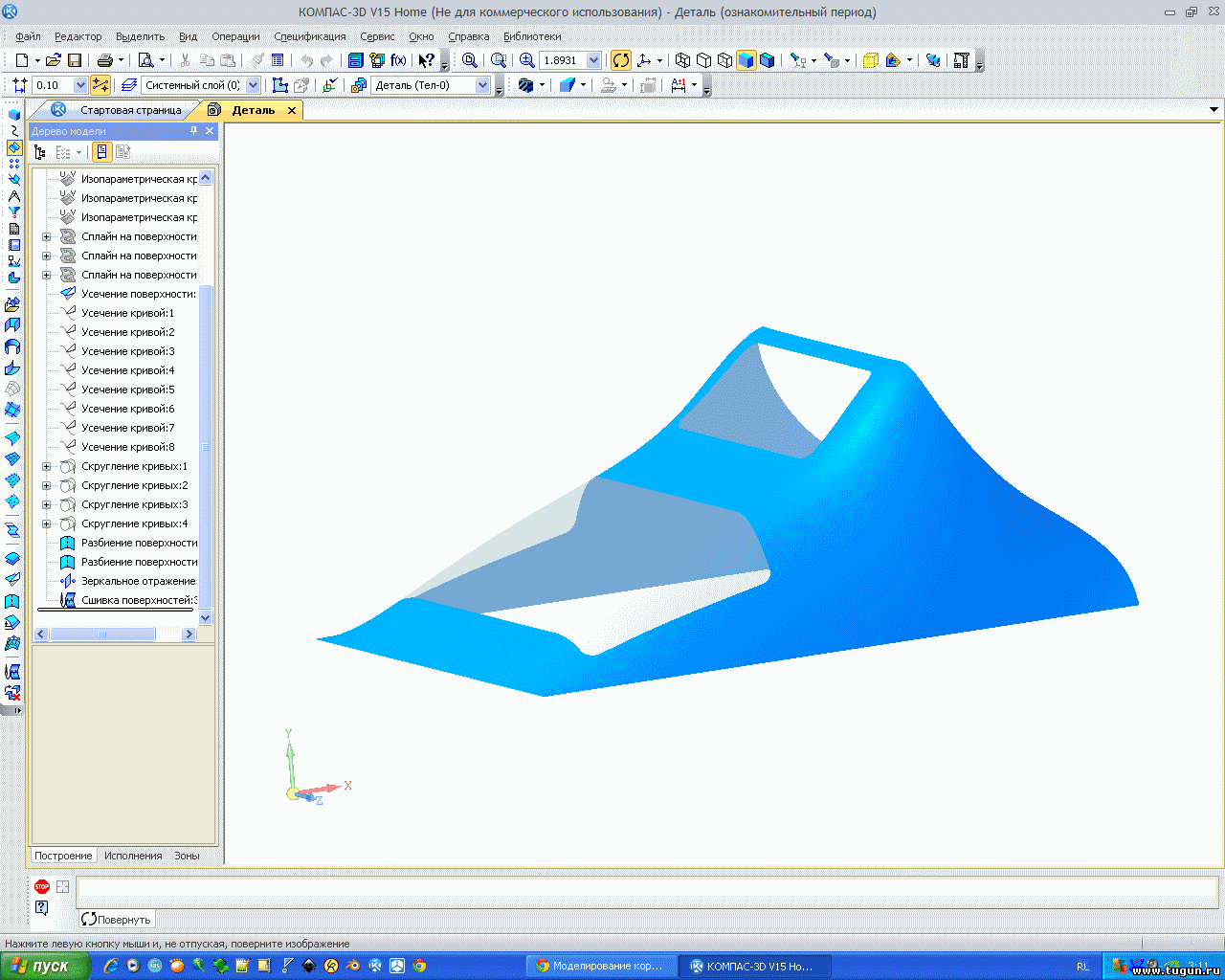

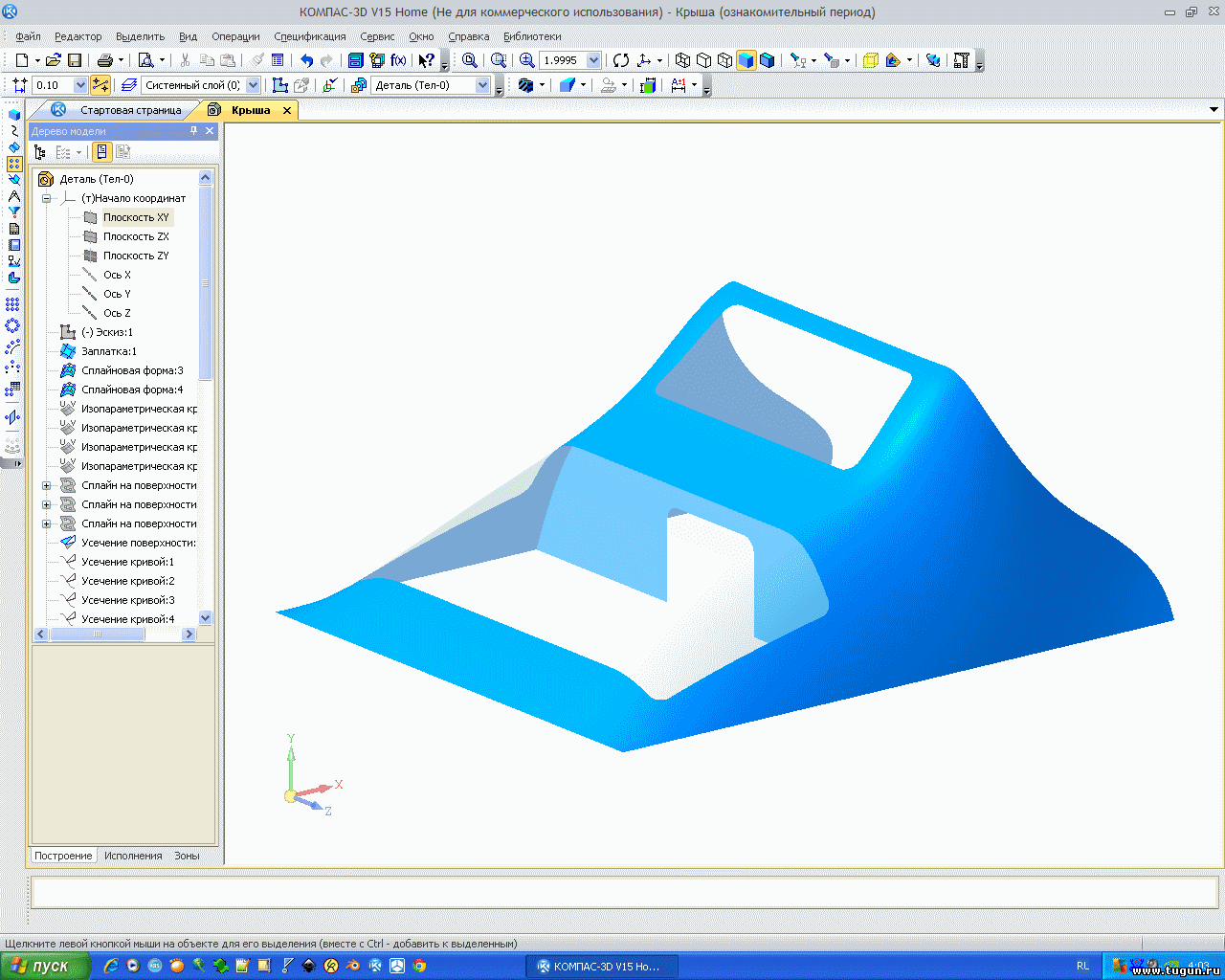

Все:

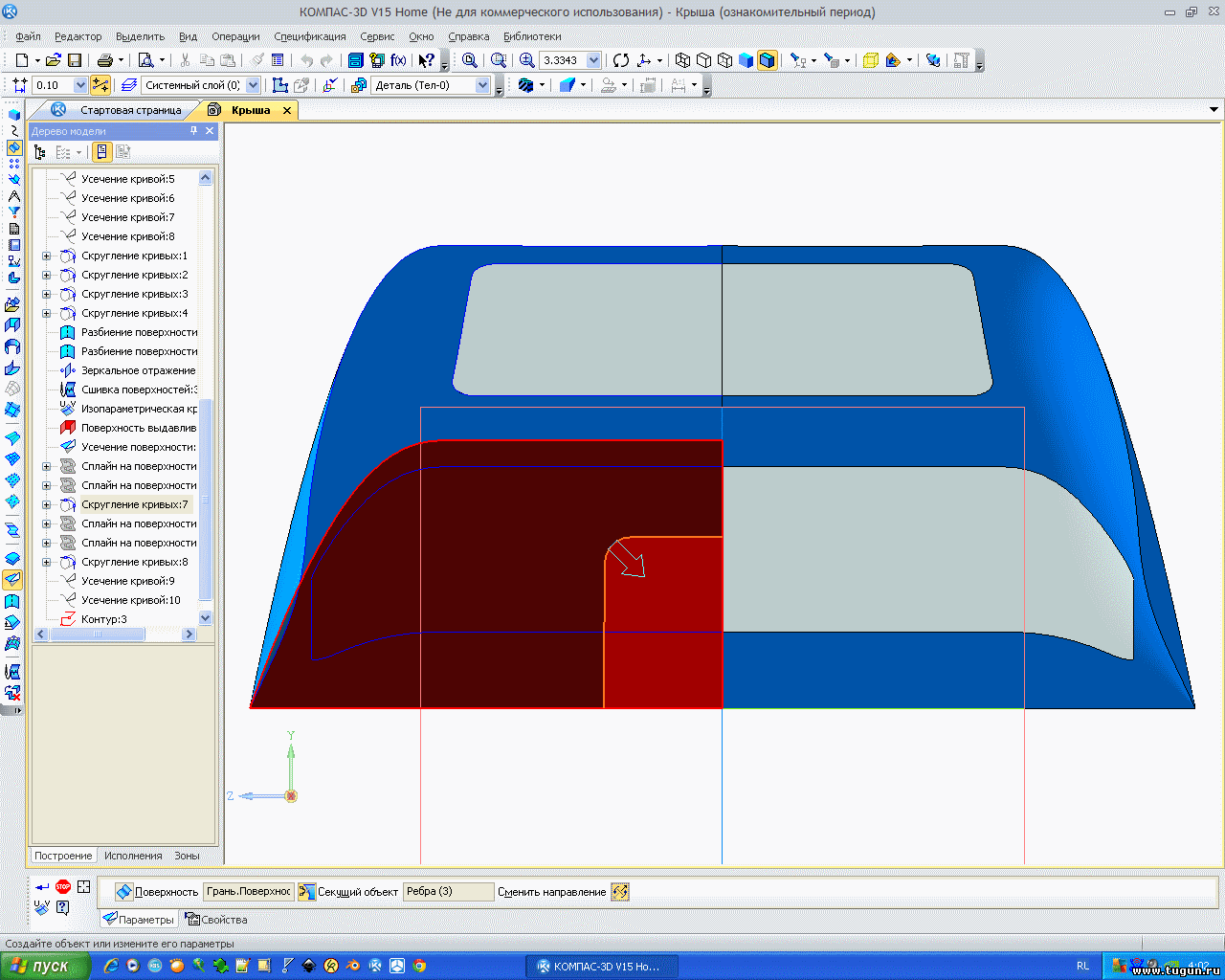

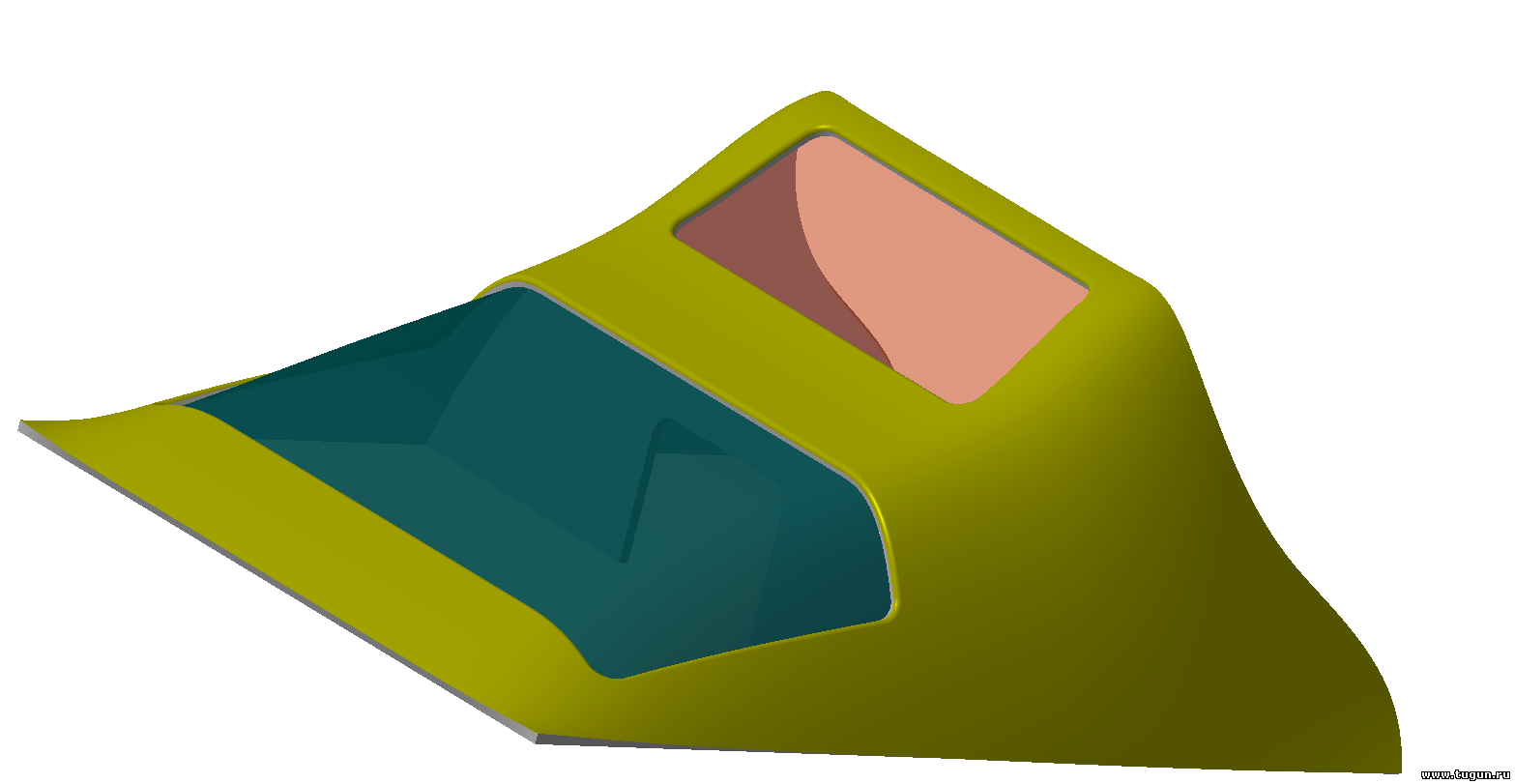

Придав толщину поверхностям, можно построить и твердотельную крышу:

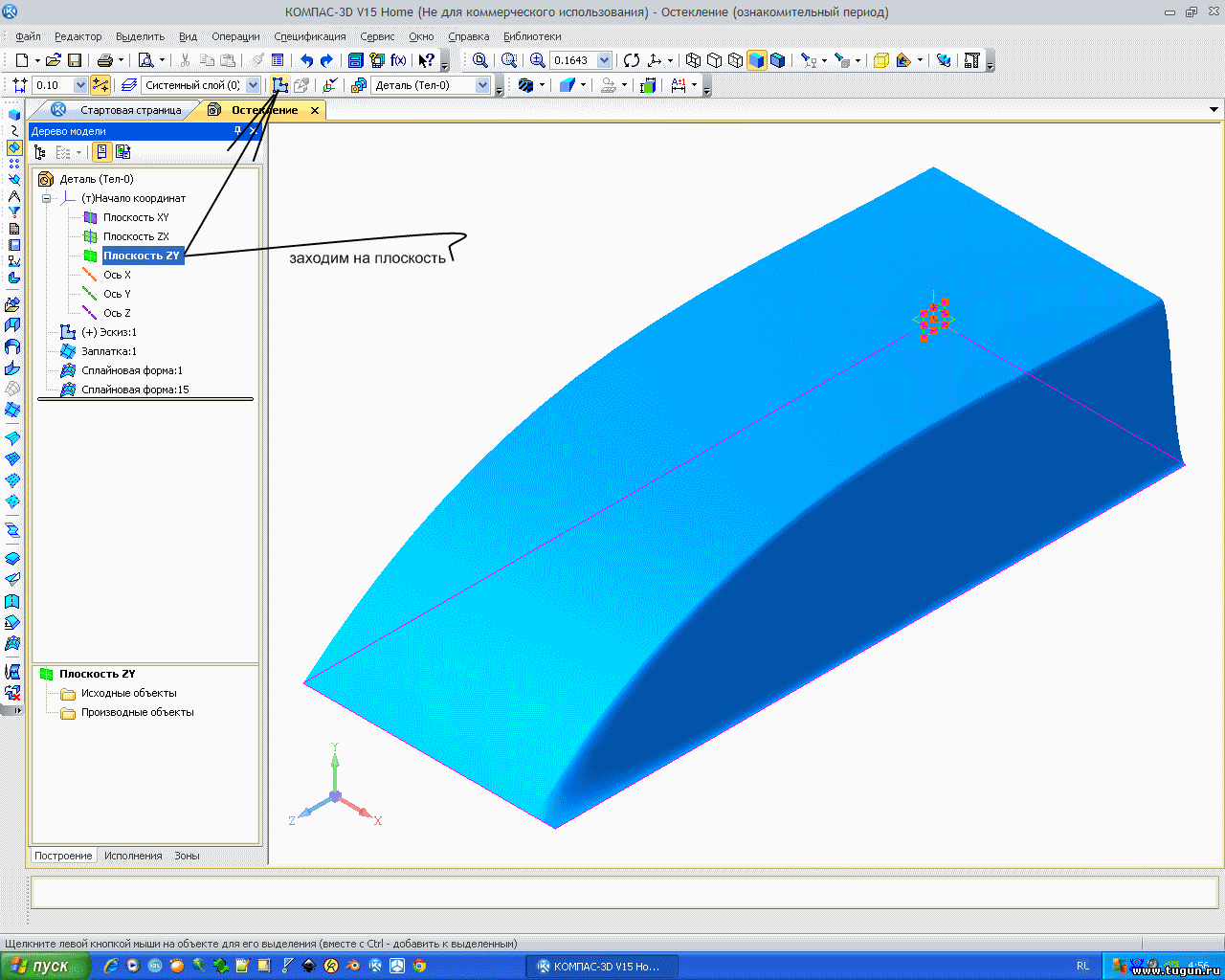

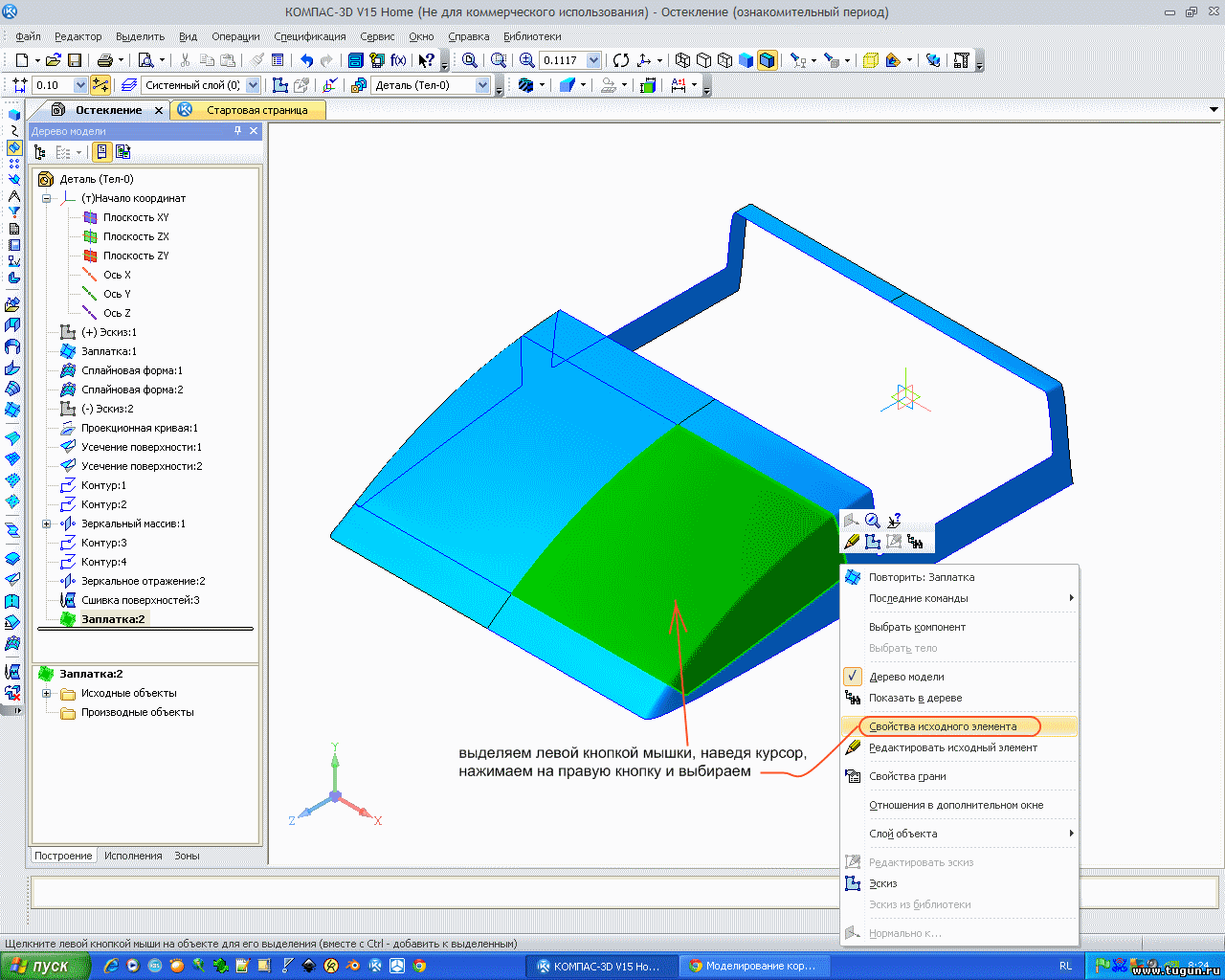

Рассмотрим еще один из вариантов построения остекления и работу со сплайновой формой.

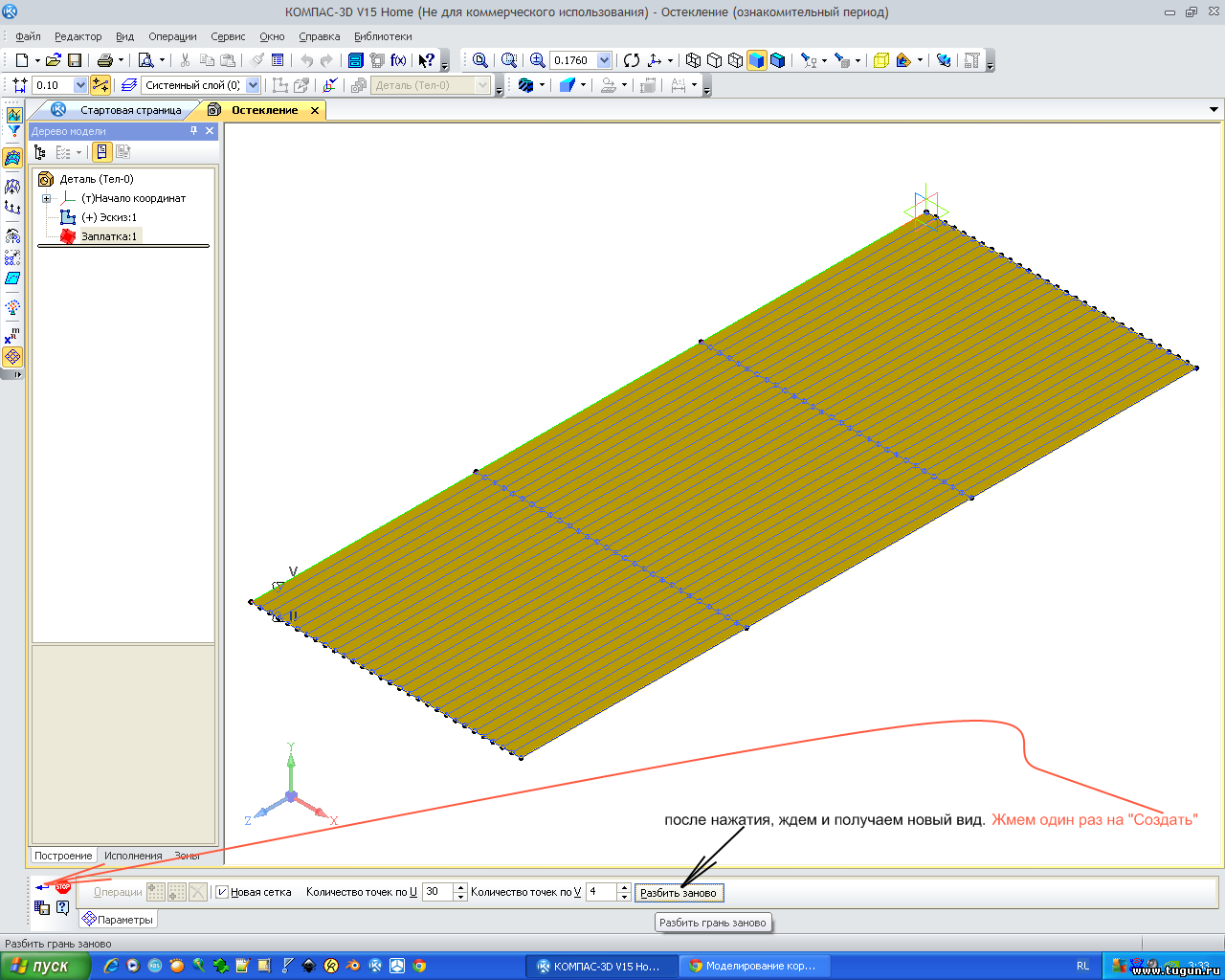

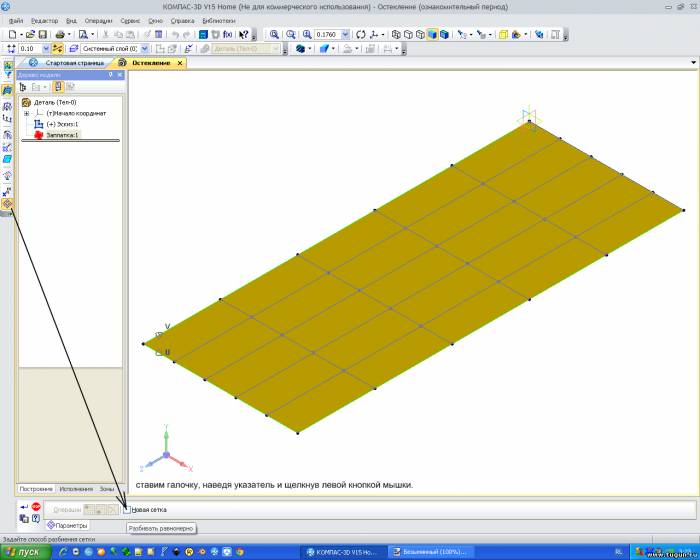

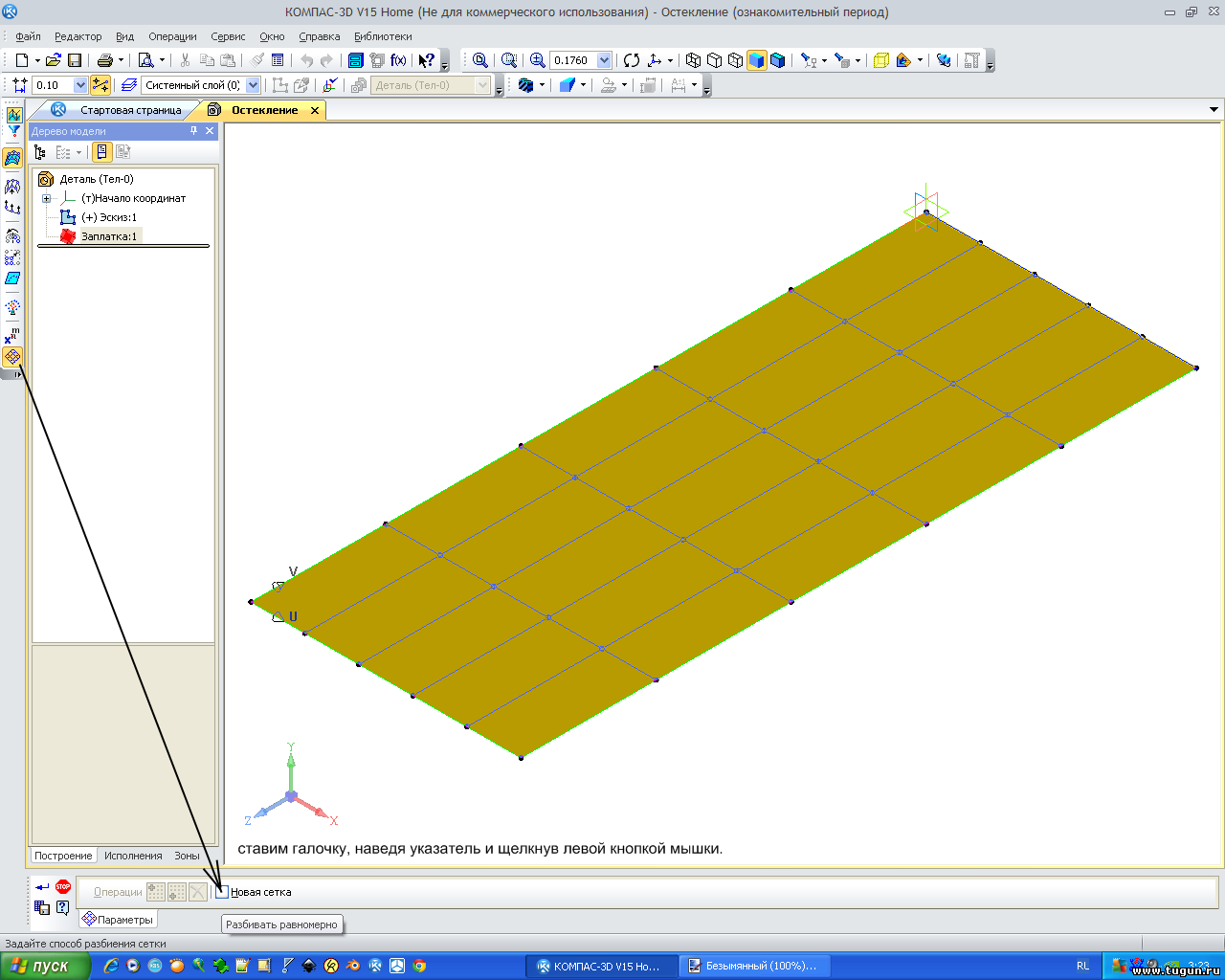

Строим прямоугольник и создаем заплатку, которую преобразуем в сплайновую форму:


Прикрепления: 8269037.png(100.7 Kb) · 1890983.png(66.1 Kb) · 4273962.png(106.9 Kb) · 8022867.png(99.6 Kb) · 4238101.png(116.3 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 15.01.2015, 01:37


ВолчараДата: 15.01.2015, 00:48 | Сообщение # 70
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

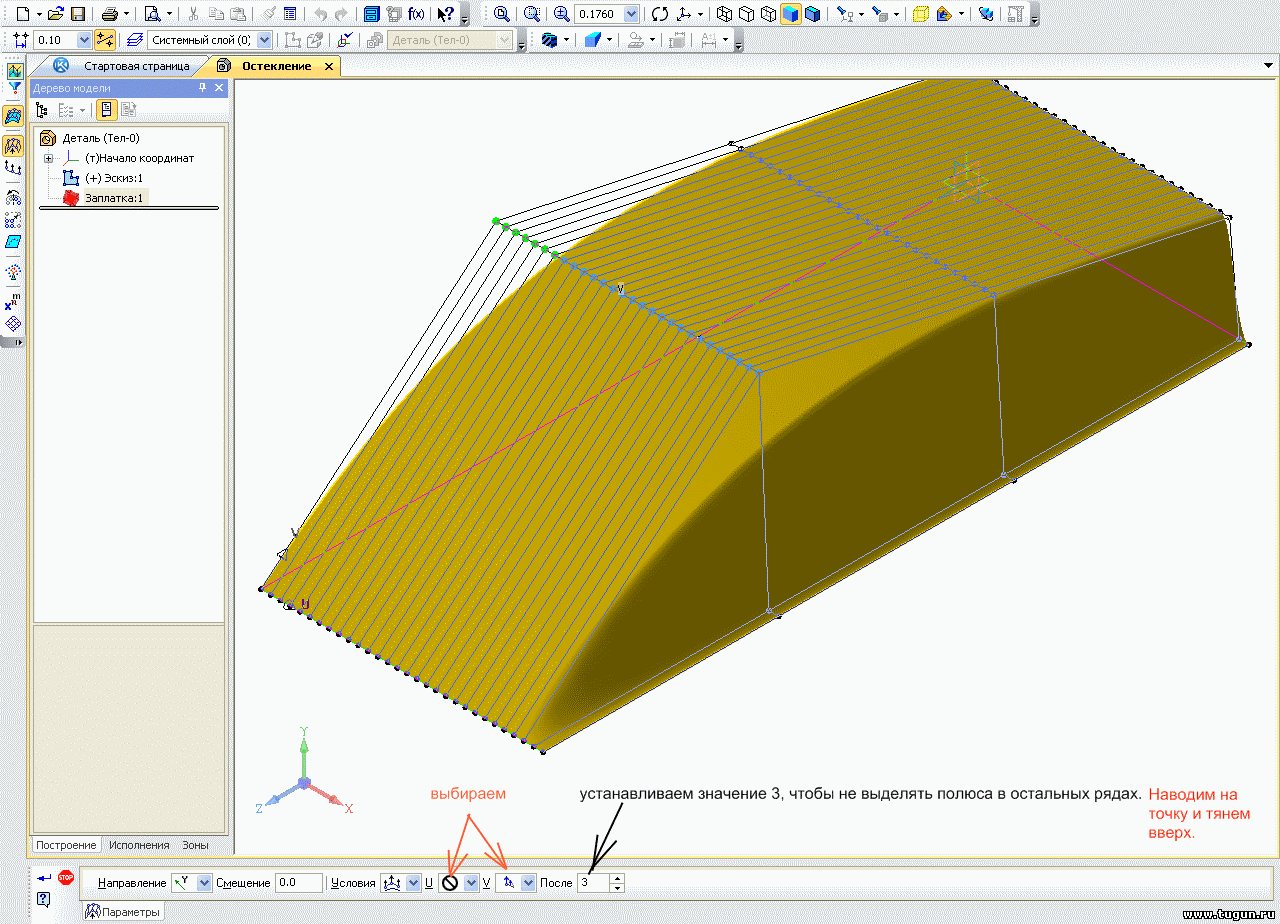

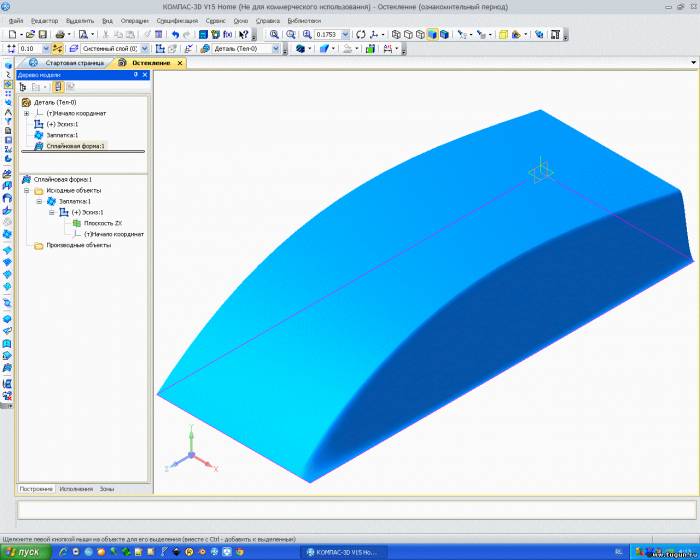

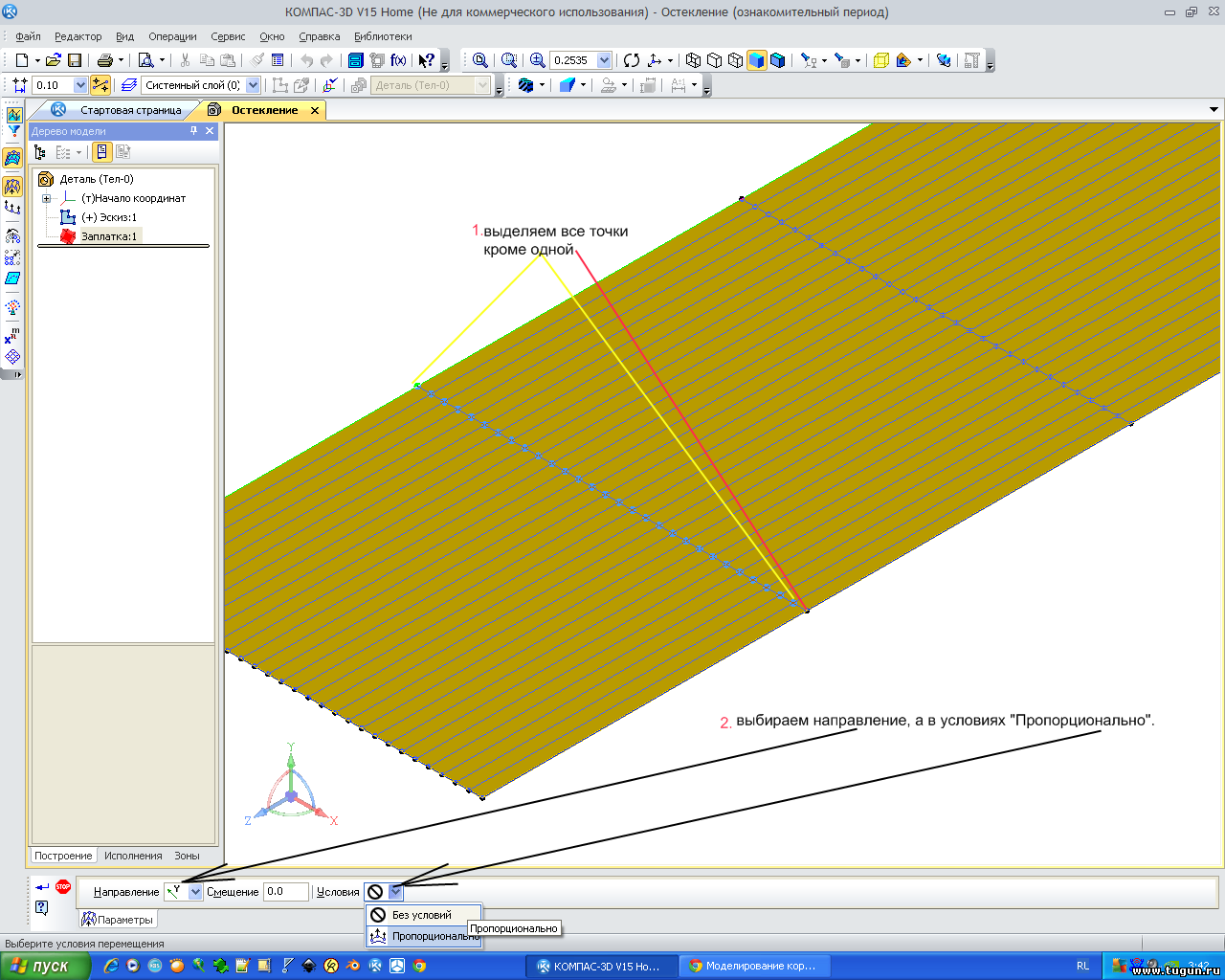

Ложем сплайновую форму и продолжаем:

Прикрепления: 3523420.png(129.9 Kb) · 3254378.png(133.9 Kb) · 6670656.png(147.3 Kb) · 7719038.png(132.1 Kb) · 0053928.png(103.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 15.01.2015, 02:00


ВолчараДата: 15.01.2015, 02:13 | Сообщение # 71
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

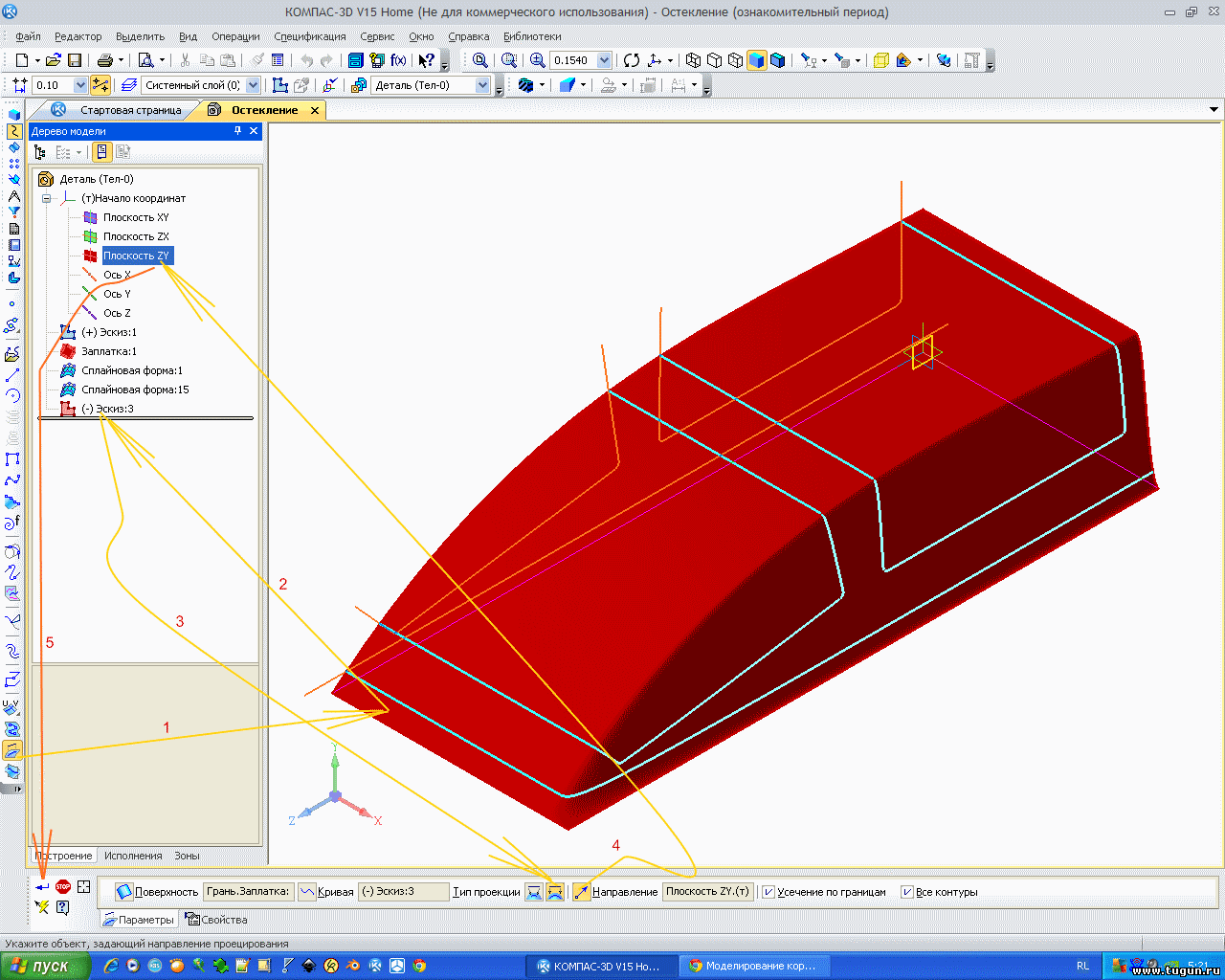

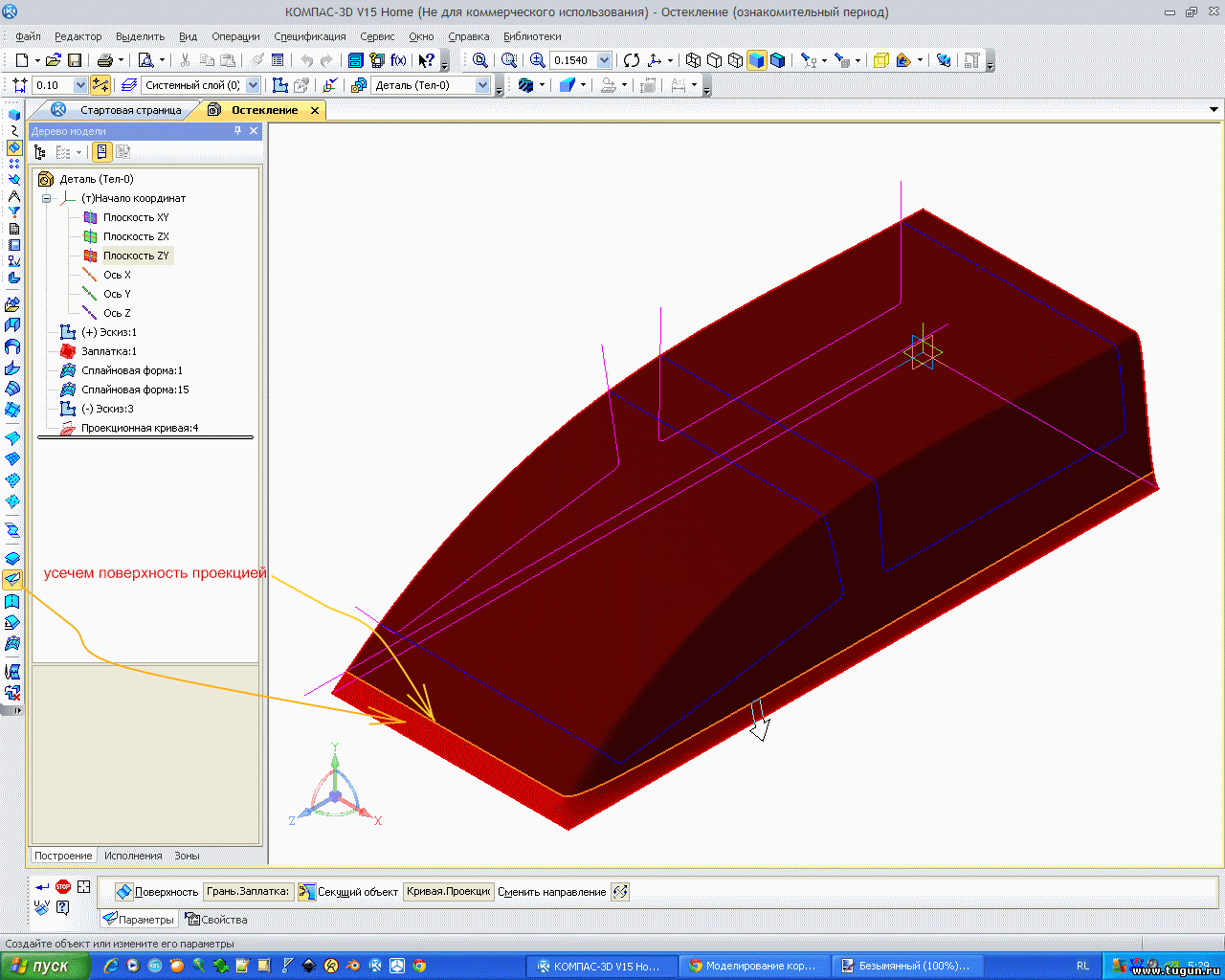

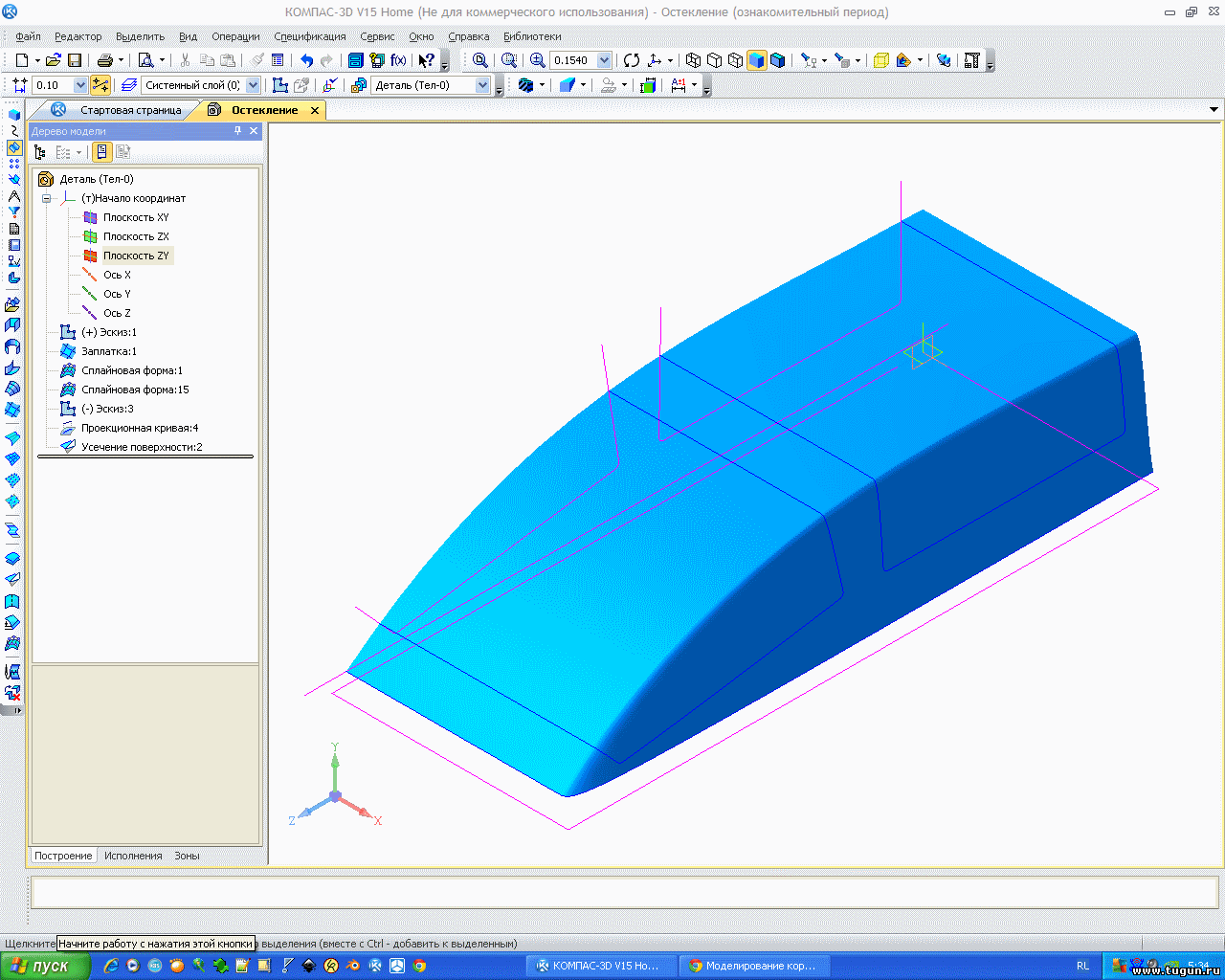

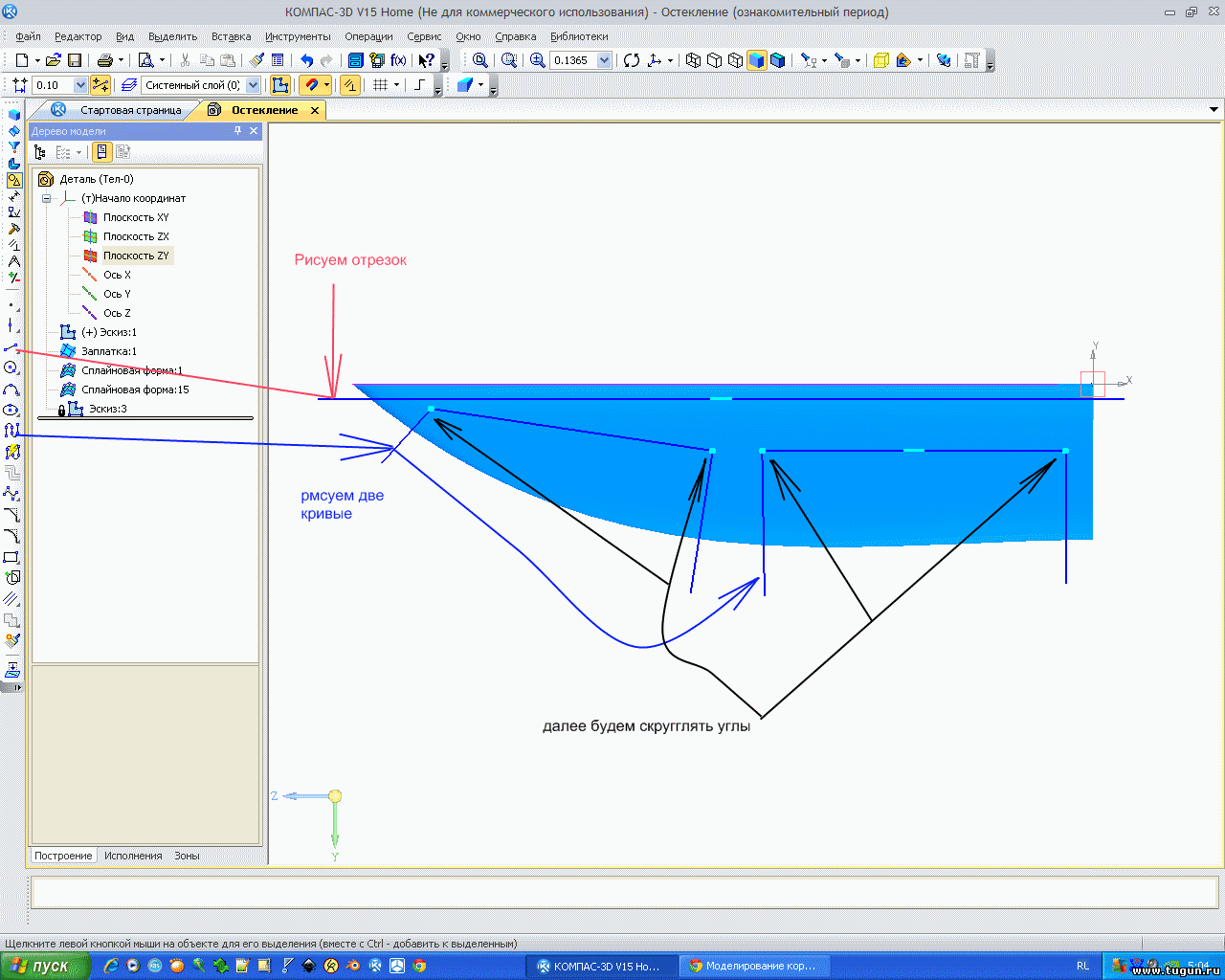

Спроецируем построенный эскиз на поверхность, относительно плоскости, в которую заходили строить этот эскиз:

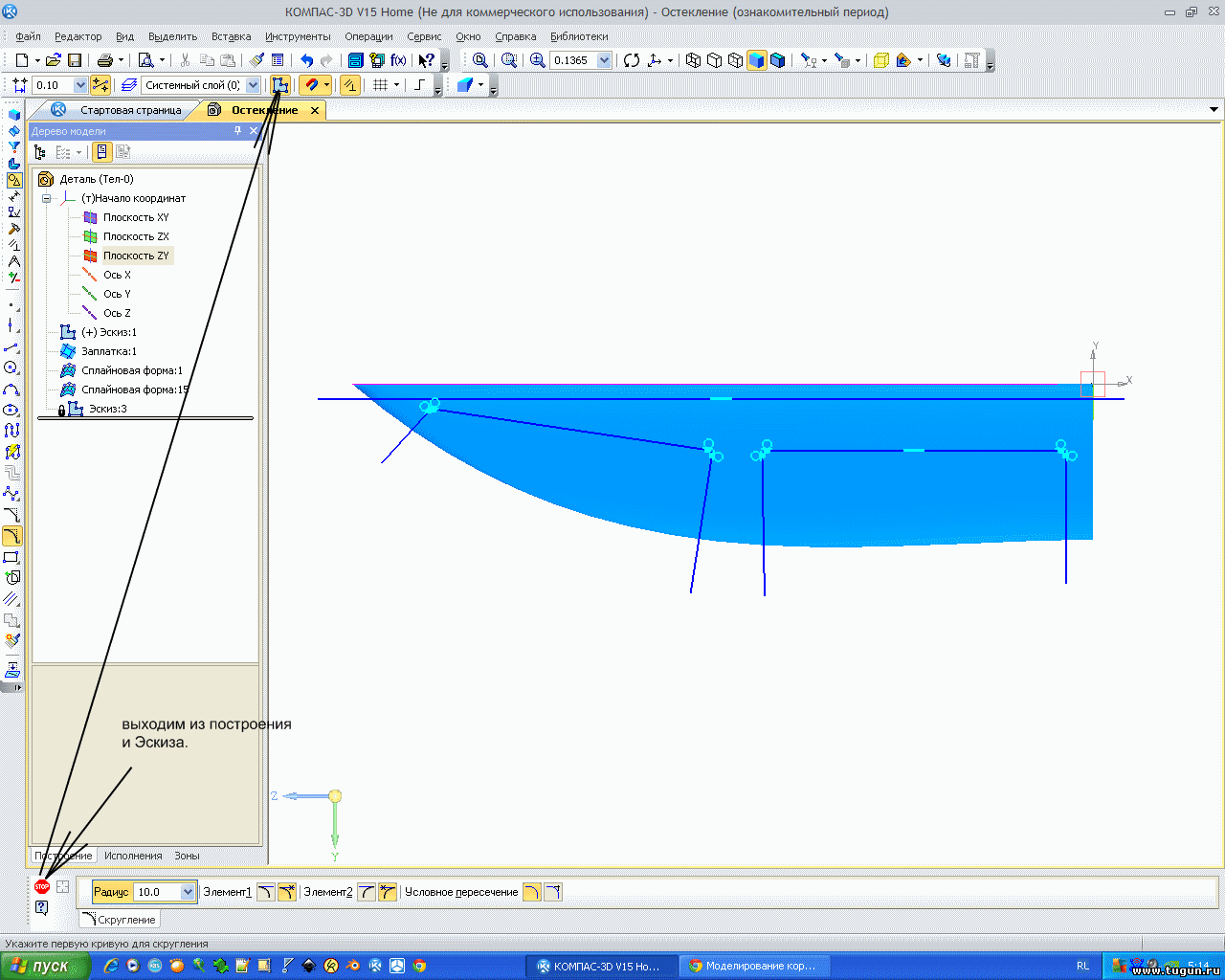

Прикрепления: 7540084.png(79.0 Kb) · 1316776.png(78.2 Kb) · 1392975.png(106.5 Kb) · 1450965.png(97.3 Kb) · 7851450.png(107.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 15.01.2015, 02:34


ВолчараДата: 15.01.2015, 02:42 | Сообщение # 72
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

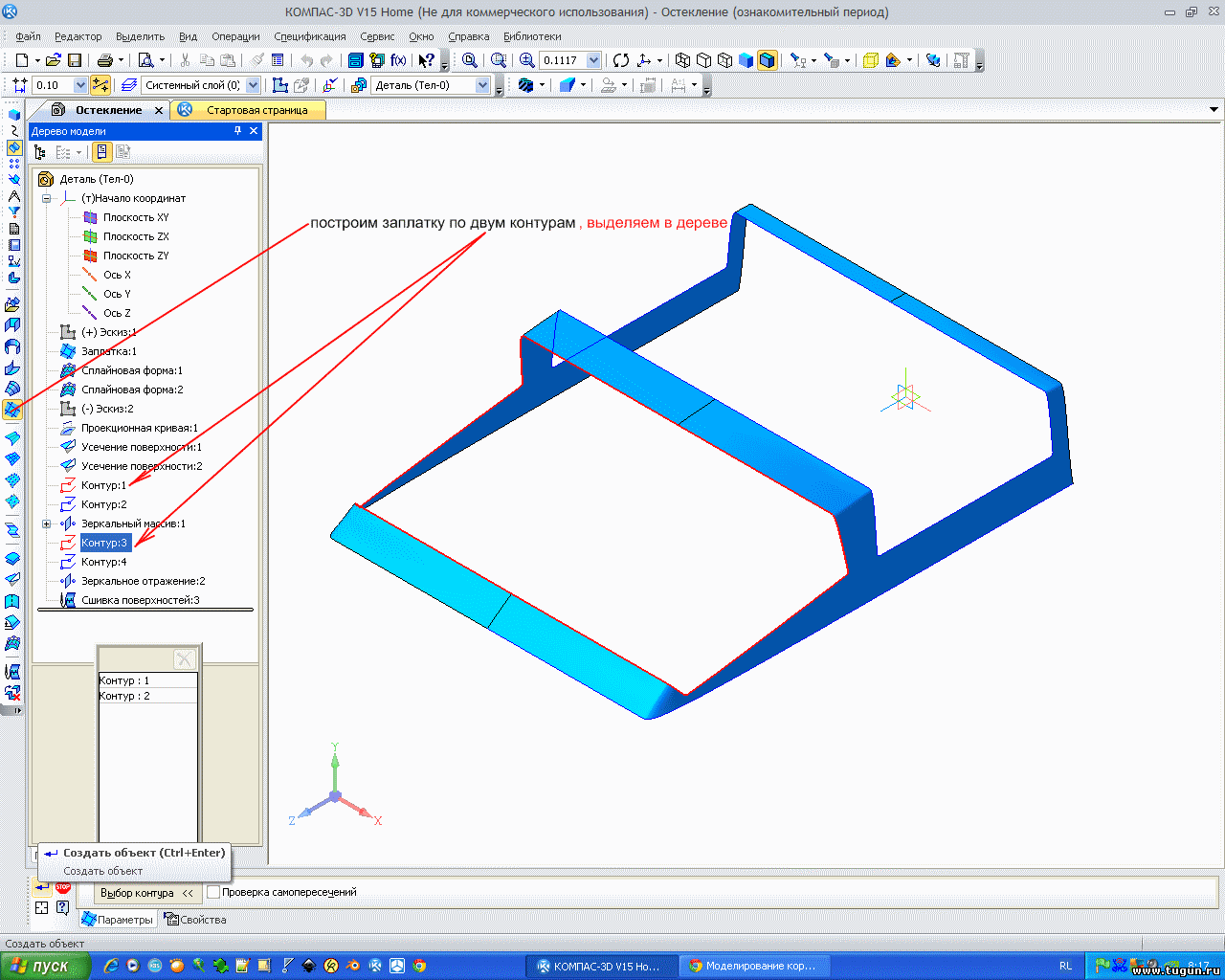

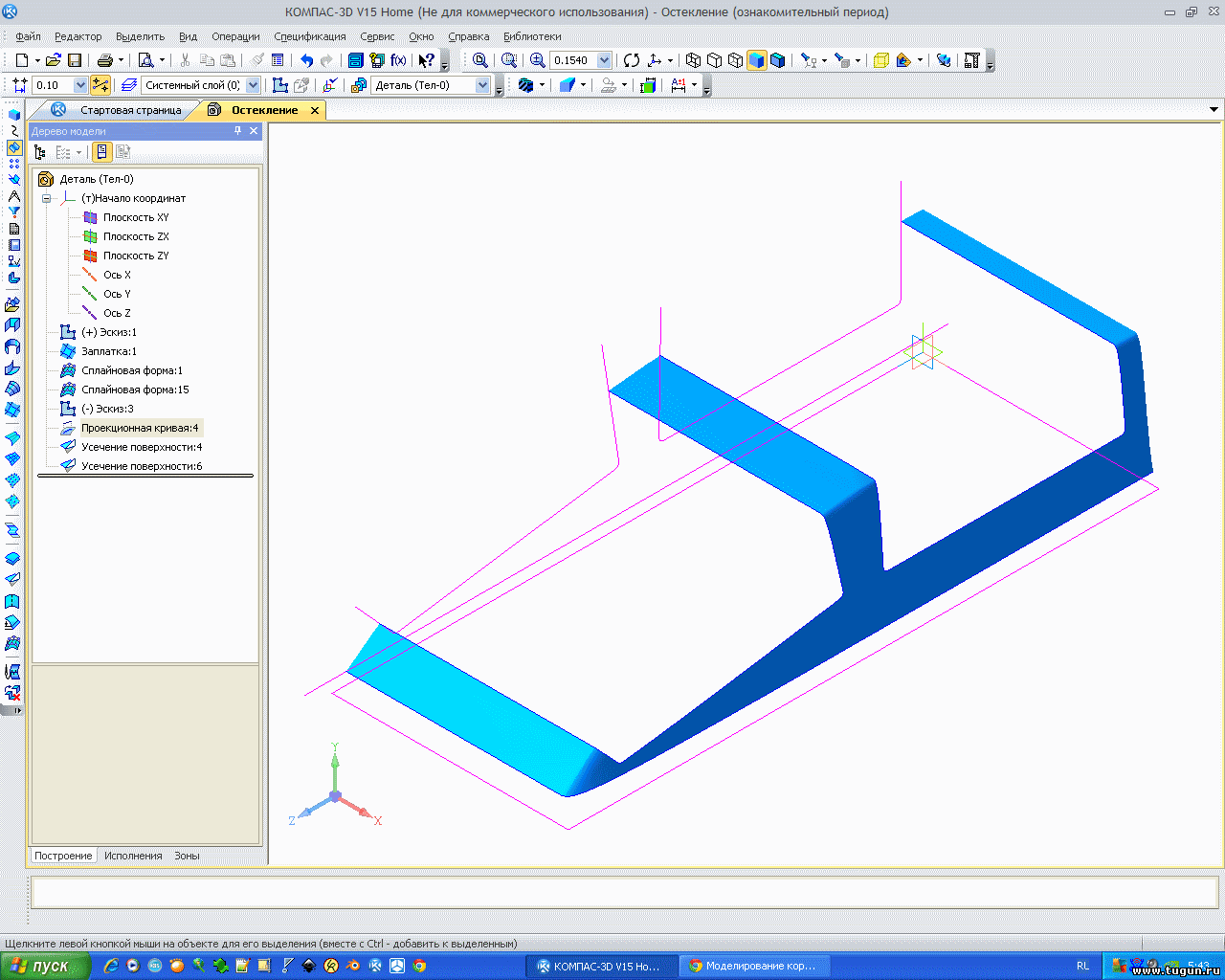

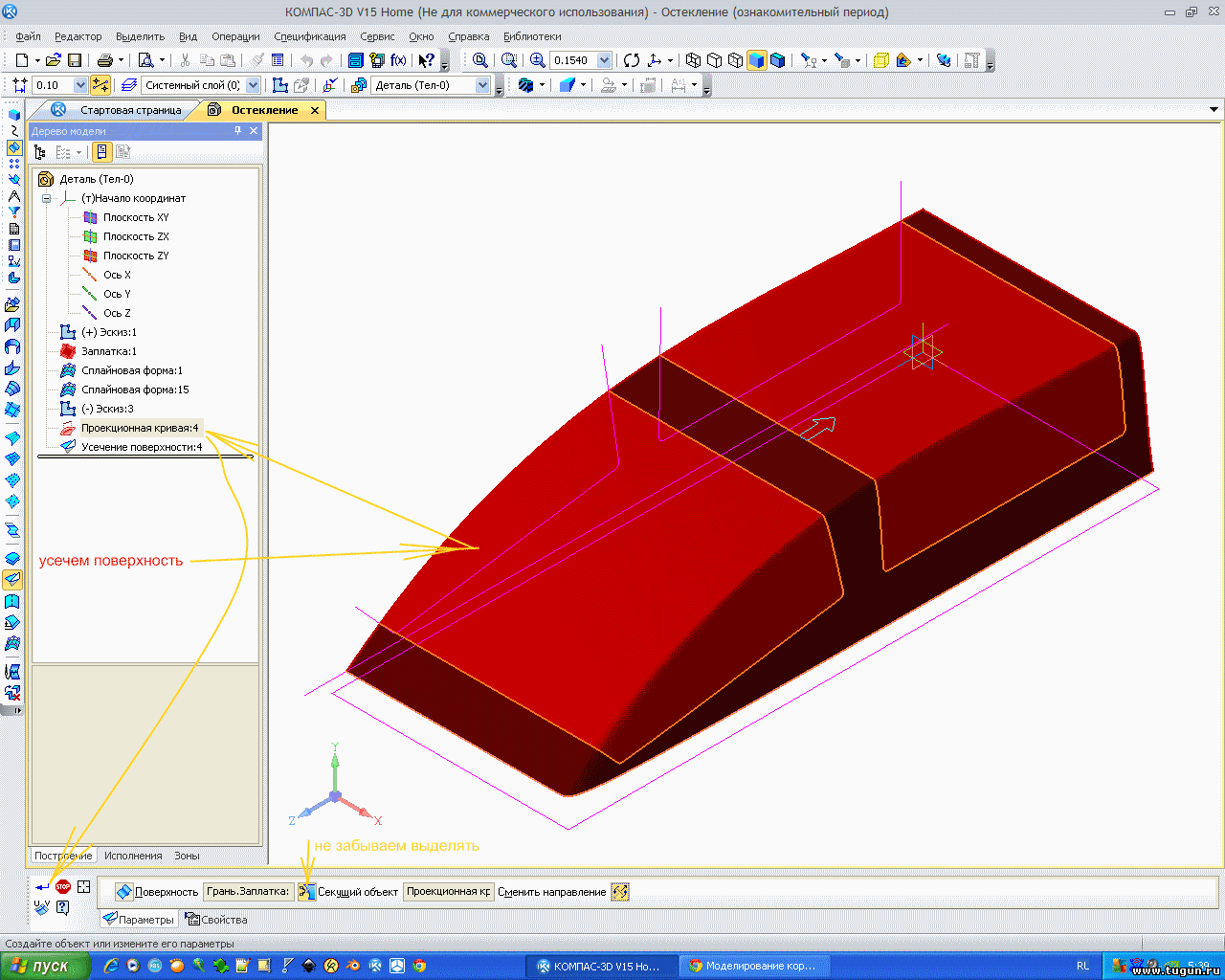

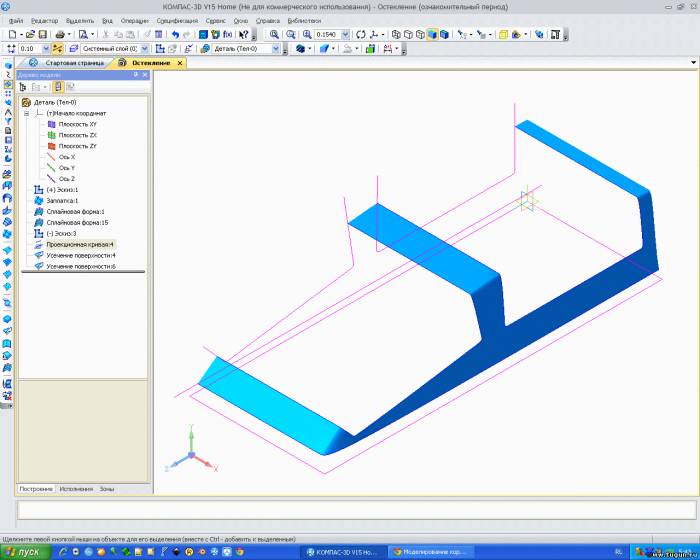

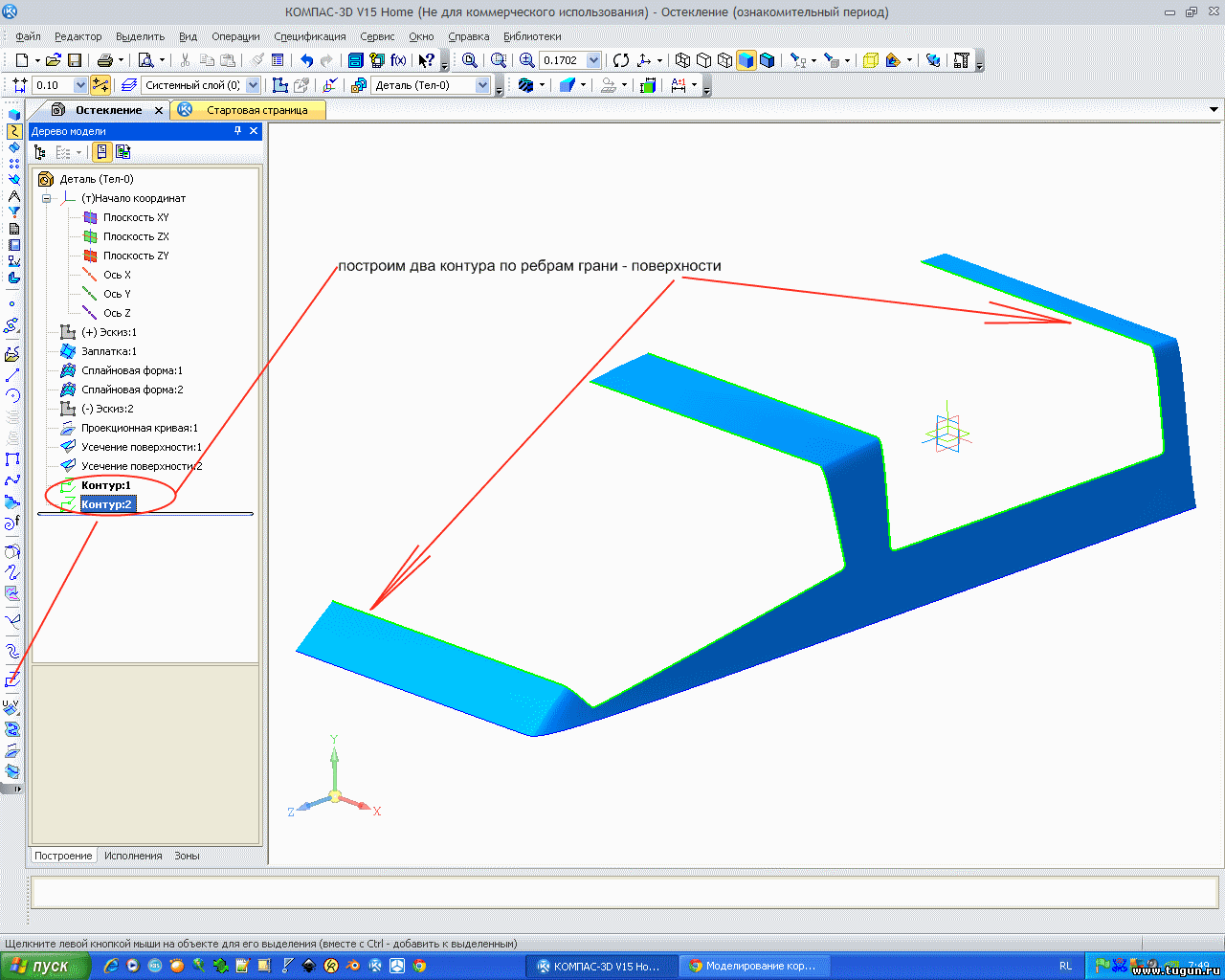

Прикрепления: 5312849.png(95.8 Kb) · 5533264.png(73.3 Kb) · 6928735.png(81.0 Kb) · 7156954.png(87.0 Kb) · 0012527.png(86.1 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 15.01.2015, 05:05


ВолчараДата: 15.01.2015, 05:10 | Сообщение # 73
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

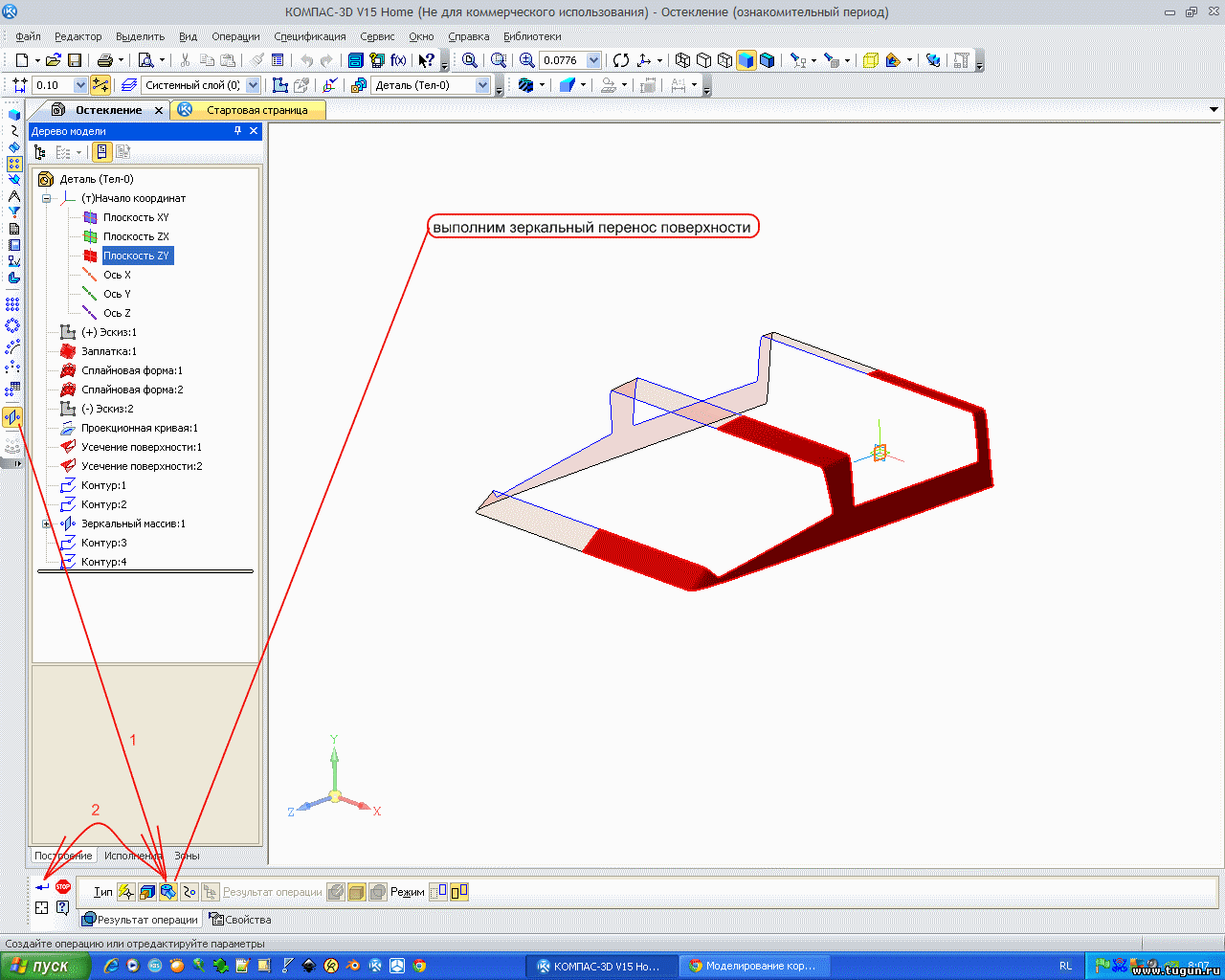

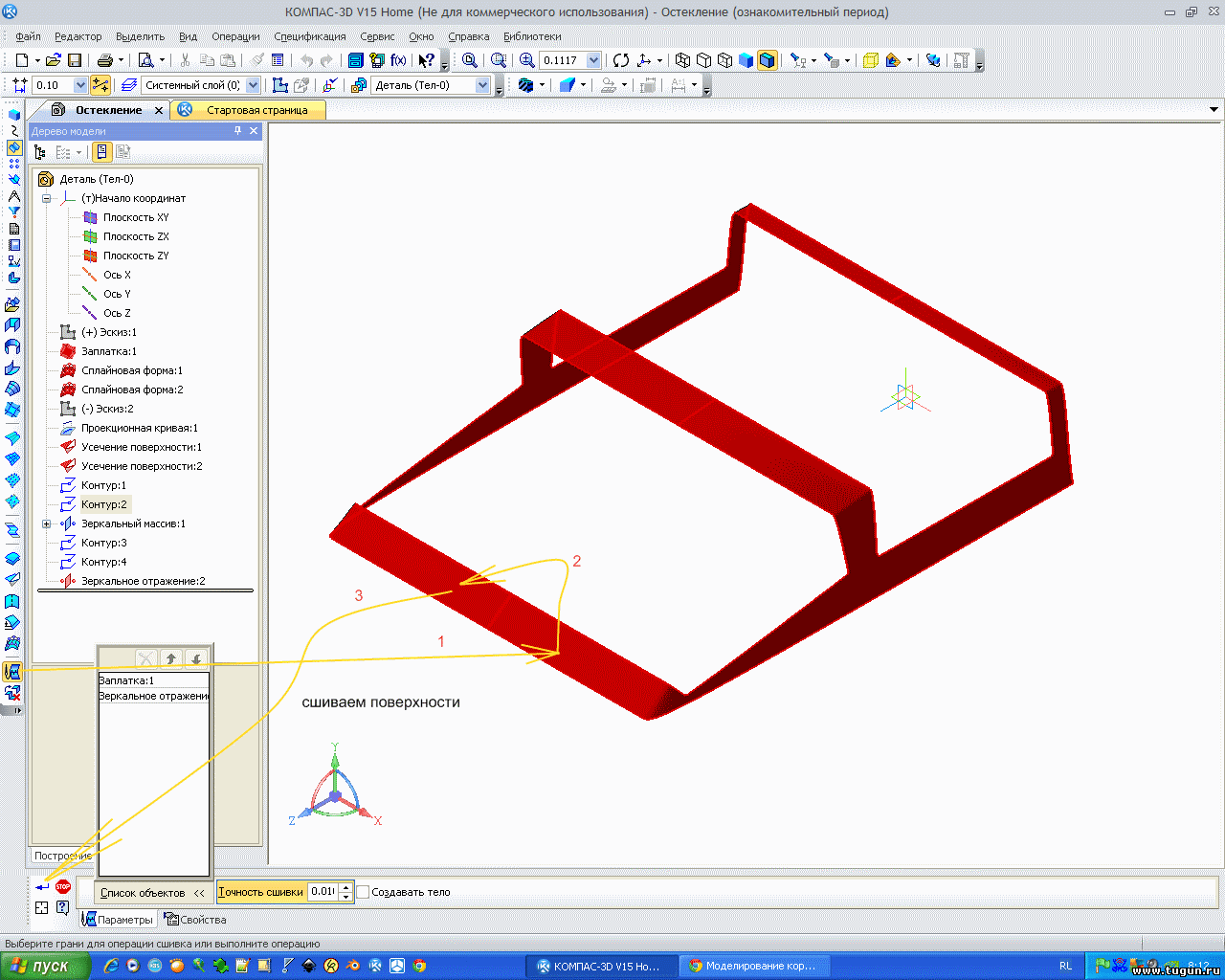

Прикрепления: 4472723.png(80.1 Kb) · 7300440.png(88.0 Kb) · 3238911.png(88.4 Kb) · 3584477.png(106.1 Kb) · 9340575.png(105.7 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 15.01.2015, 05:30


ВолчараДата: 15.01.2015, 05:35 | Сообщение # 74
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129



Файл для скачивания: http://krasdownload.ru/file/c2fddbb4e5687b74/

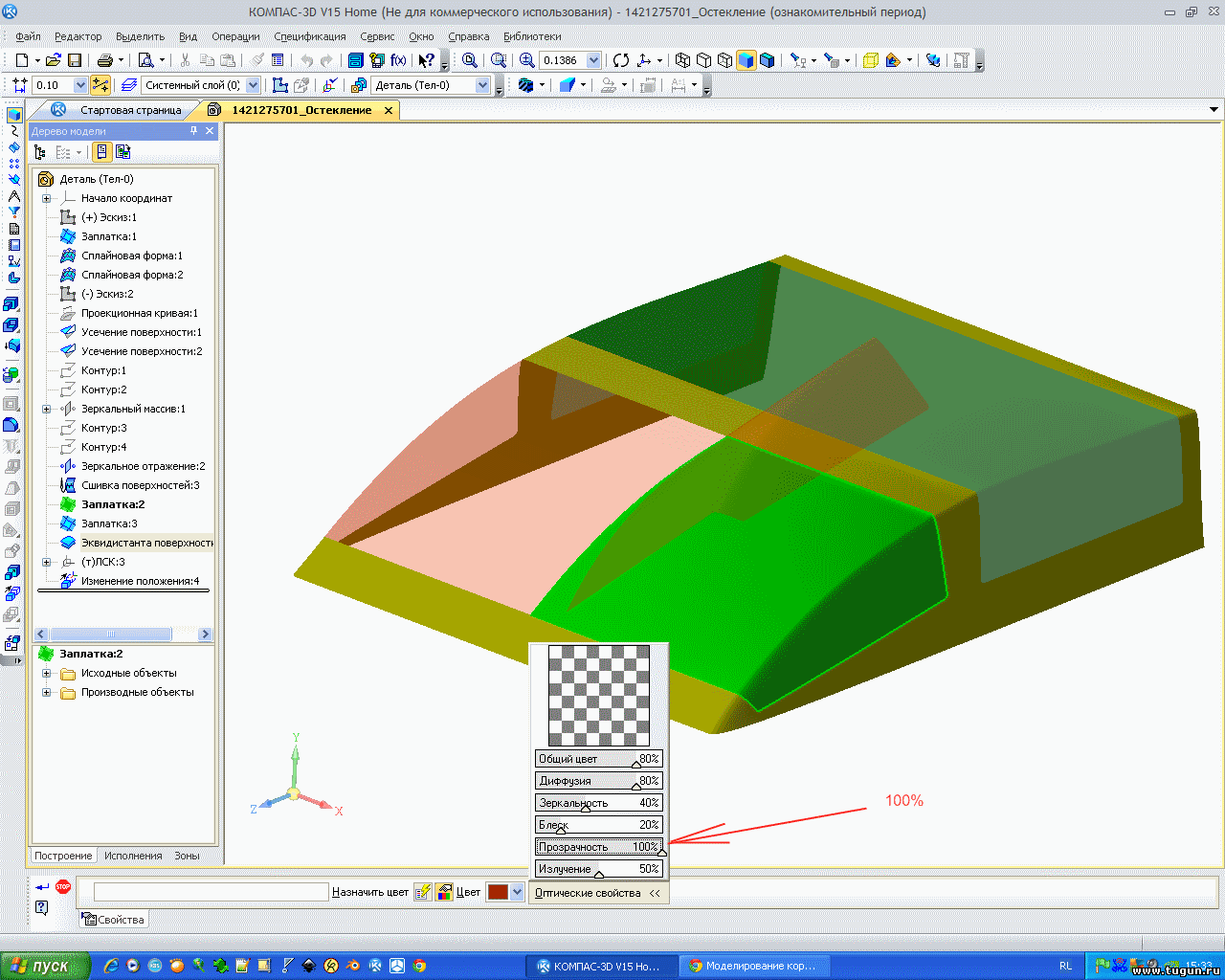

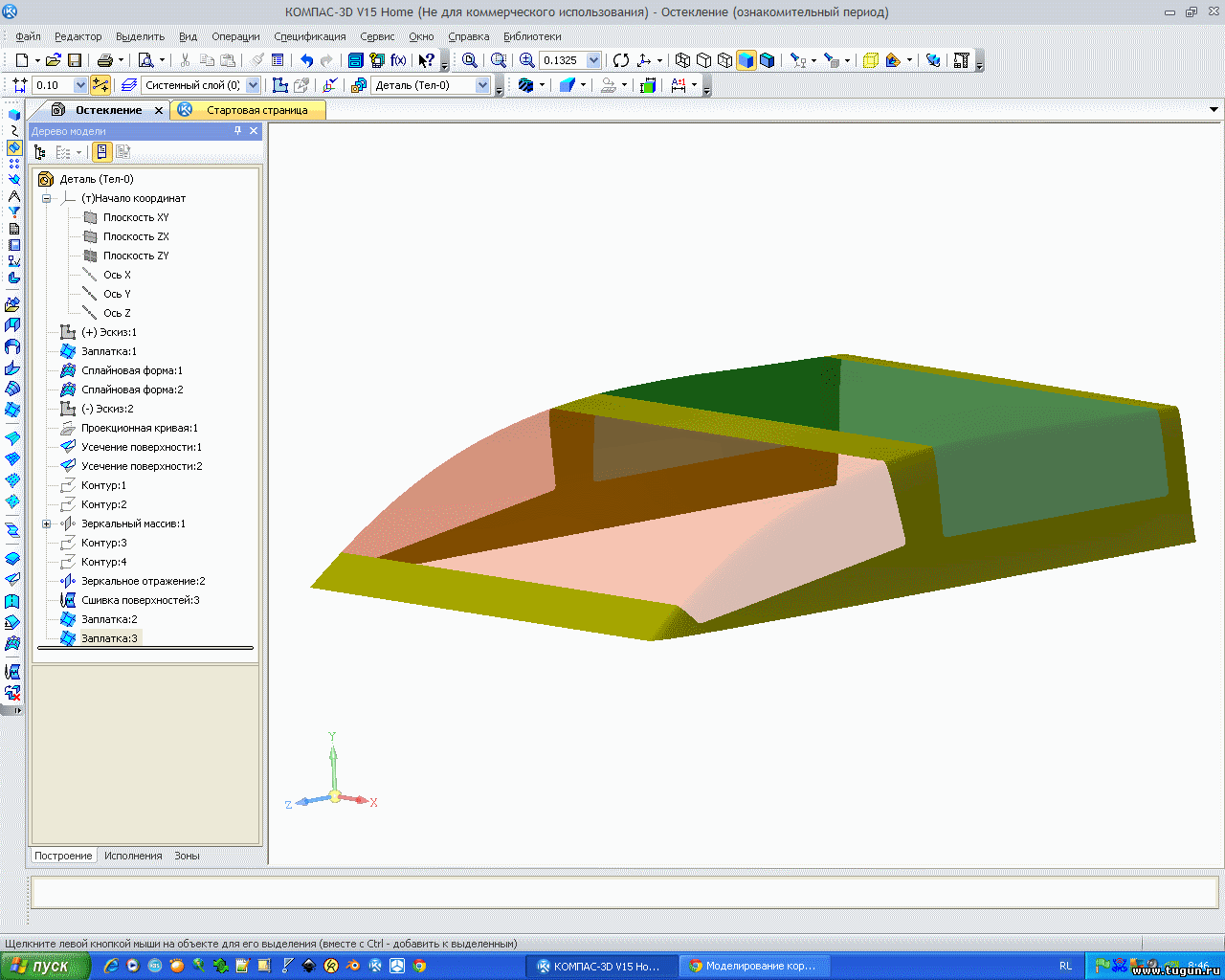

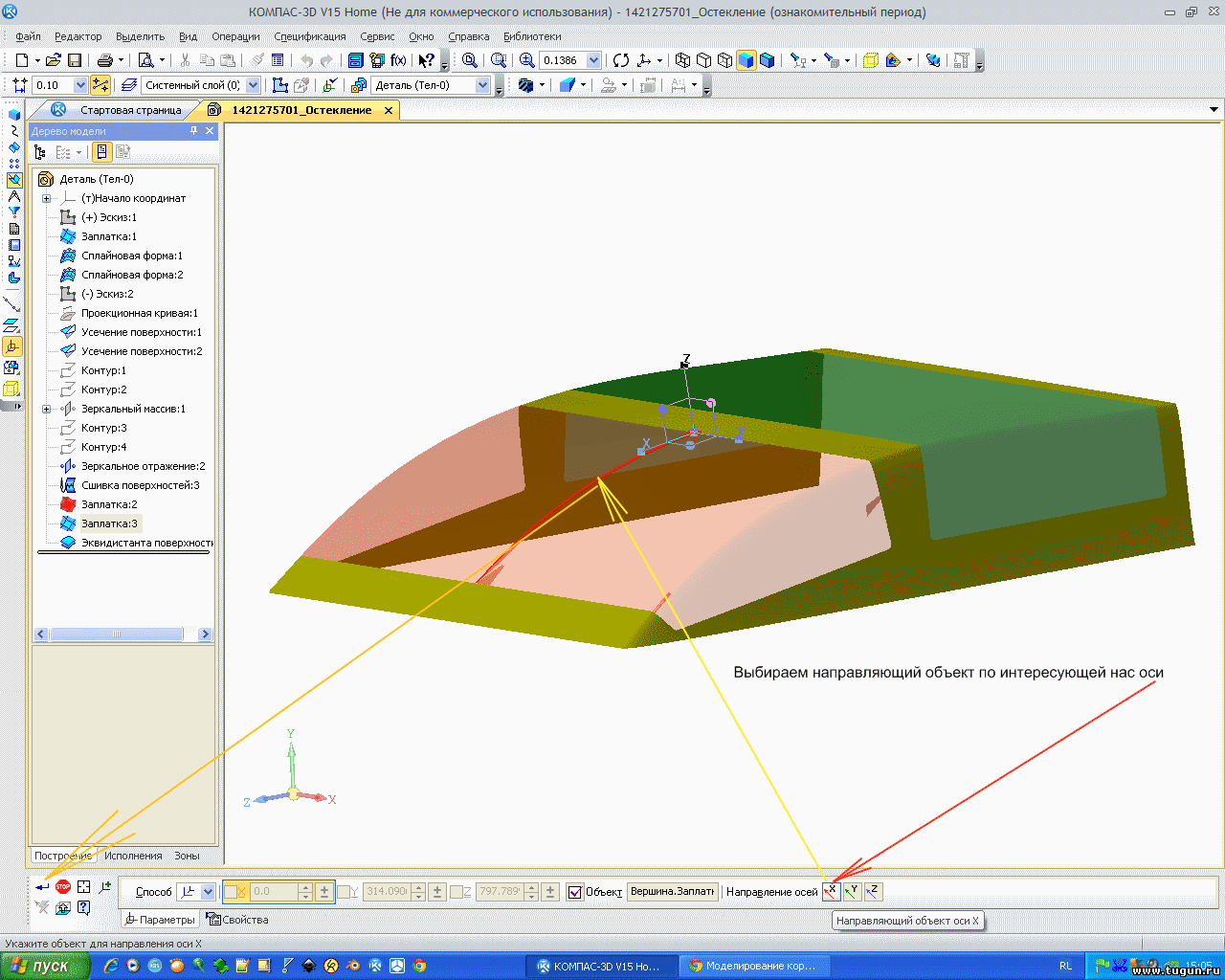

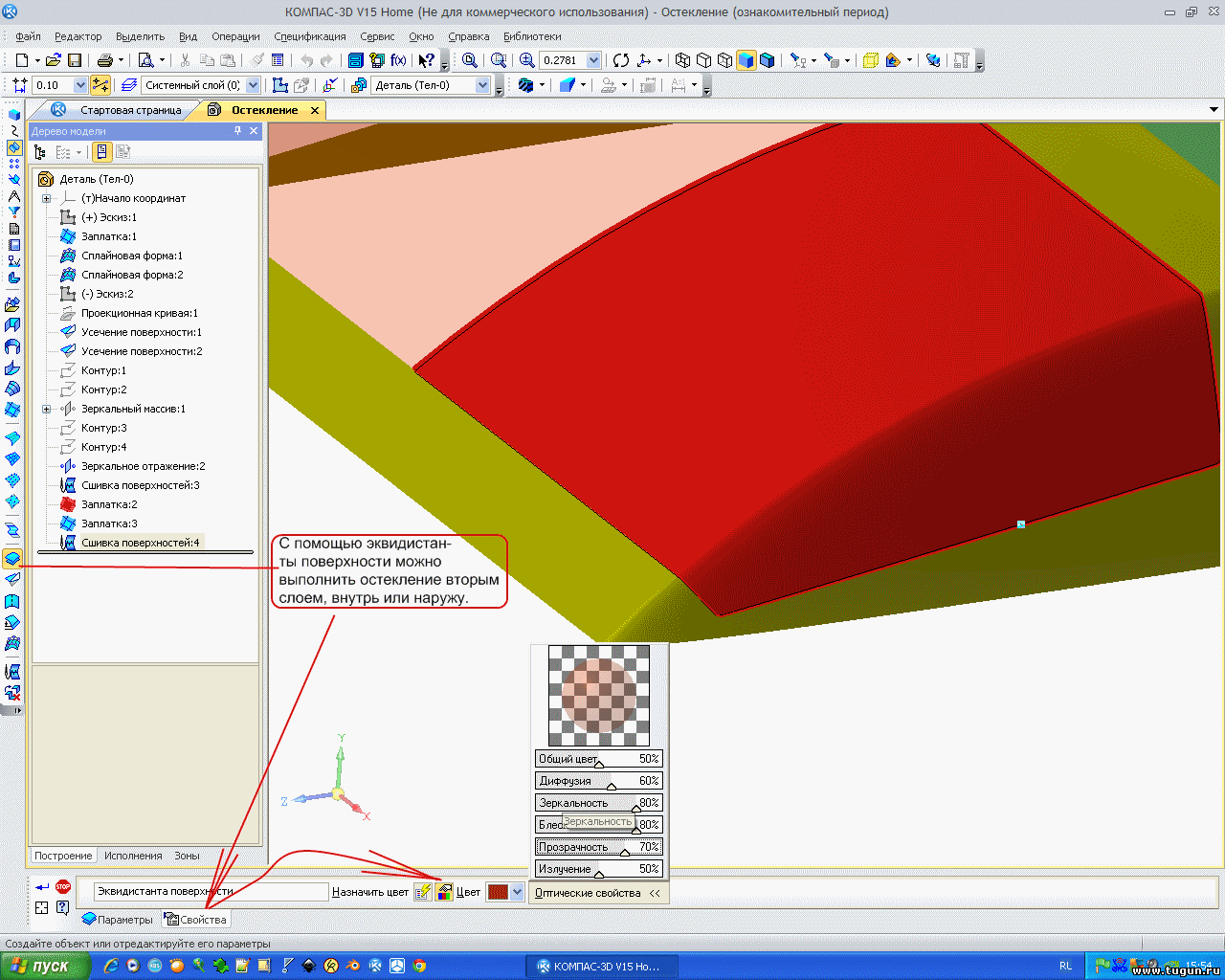

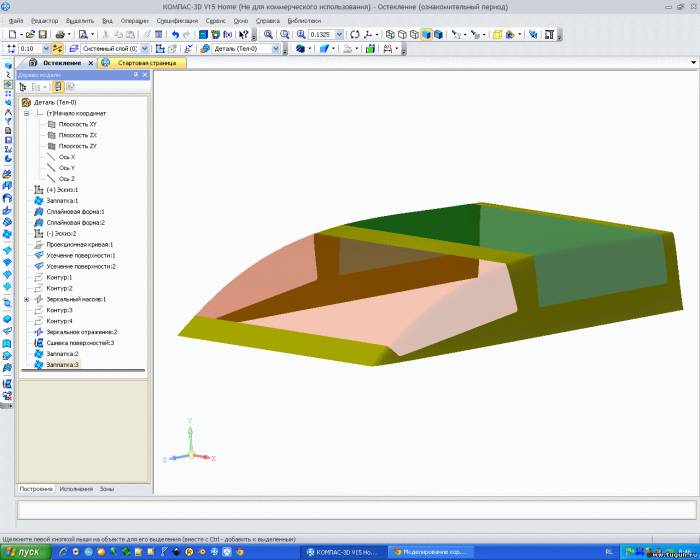

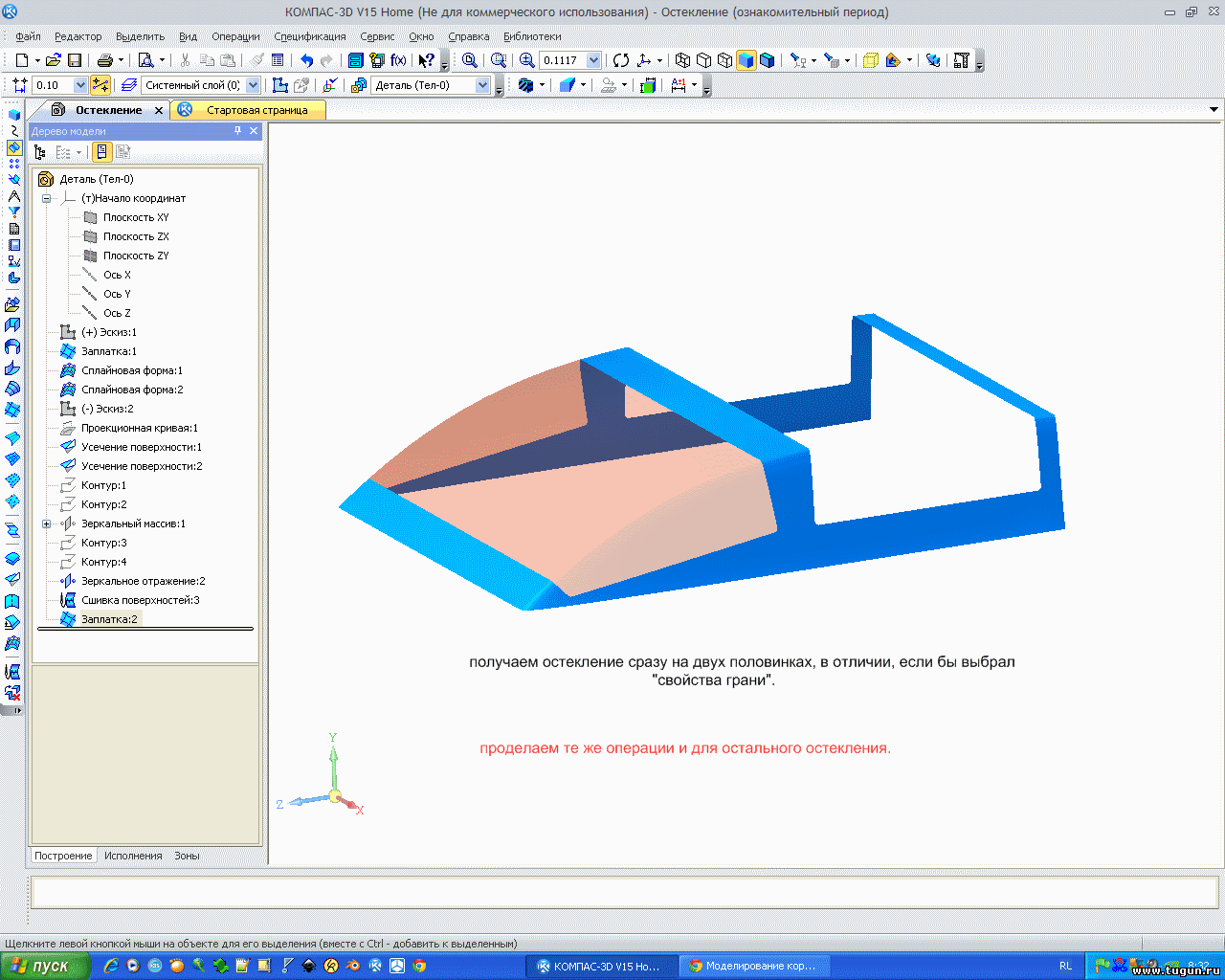

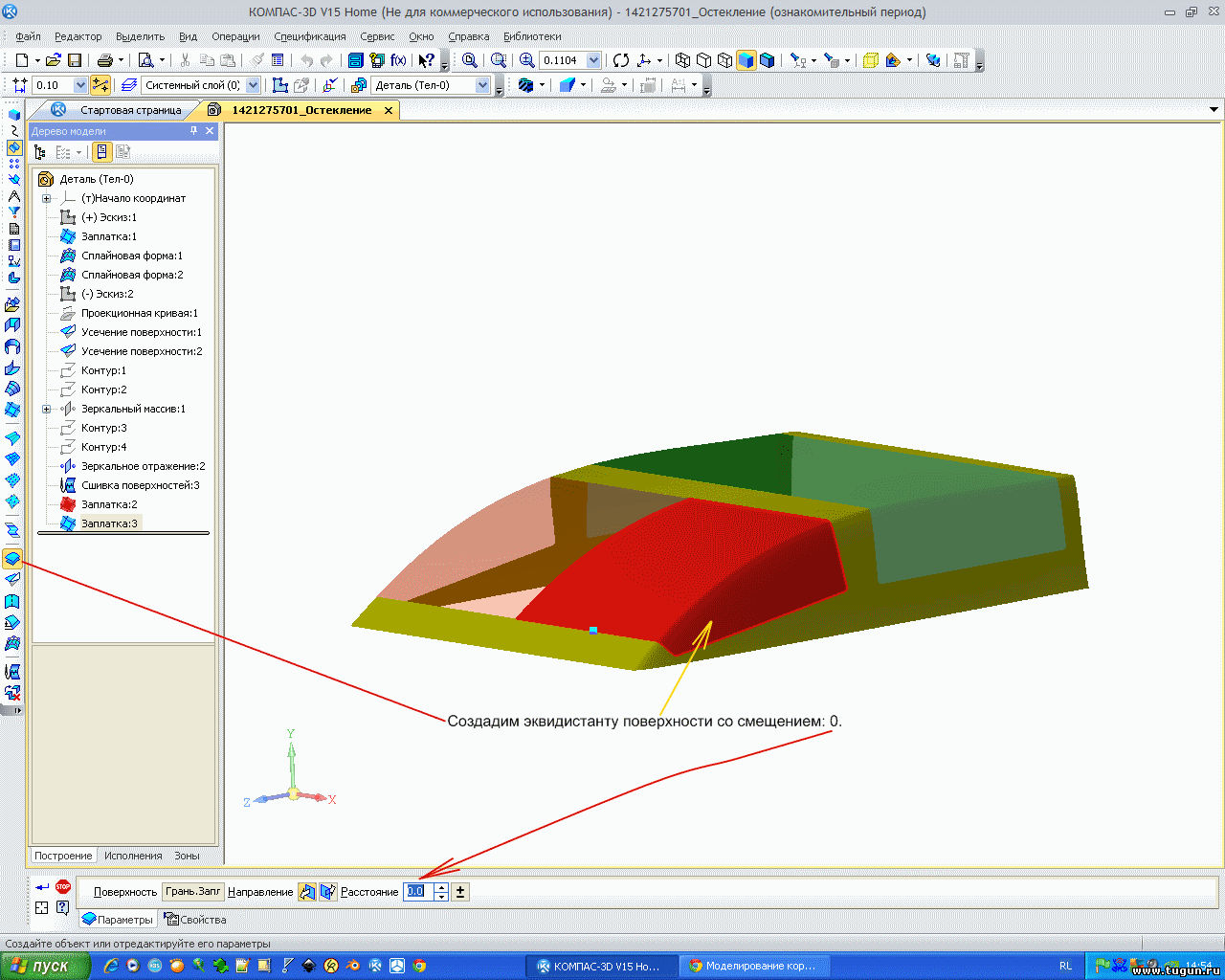

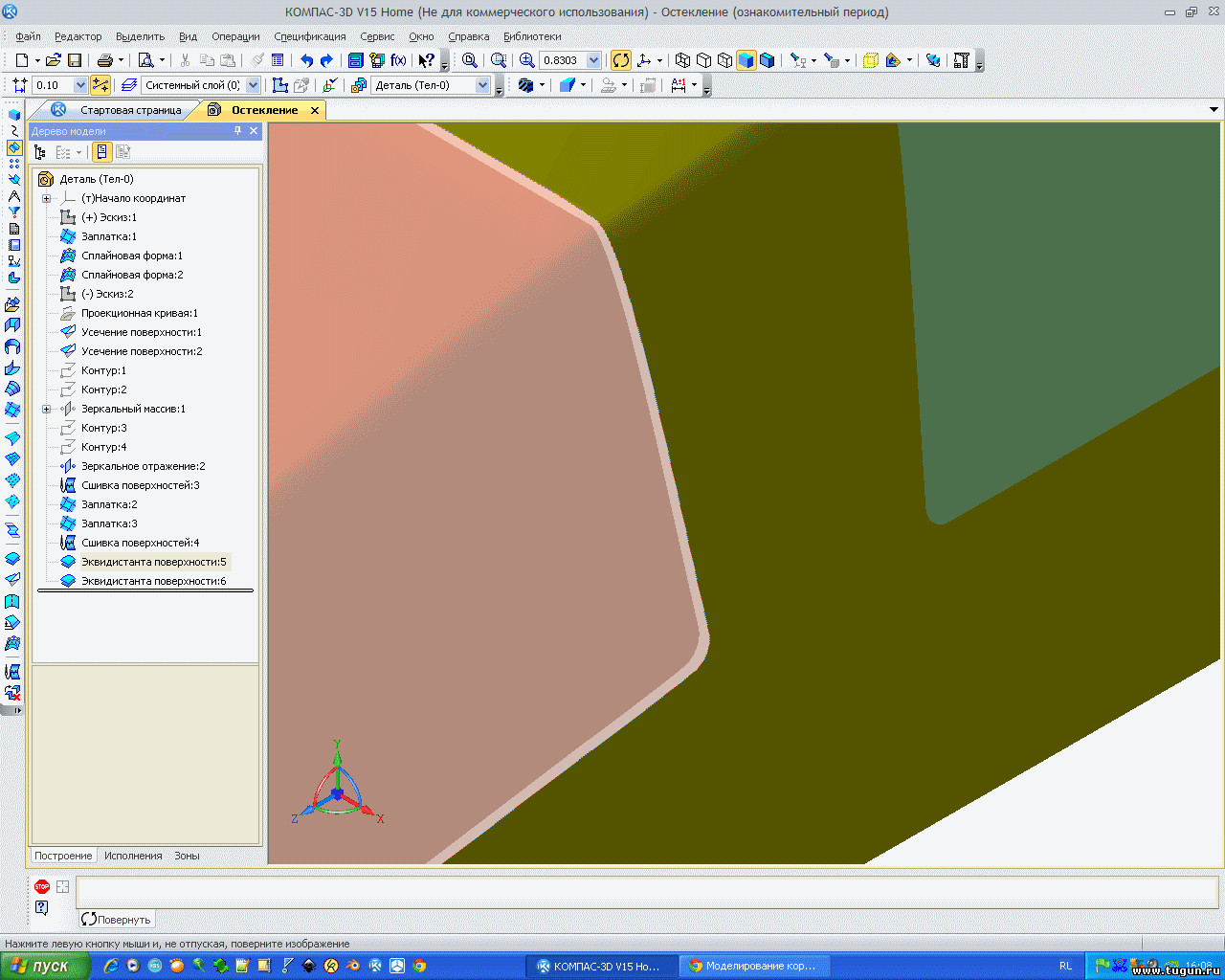

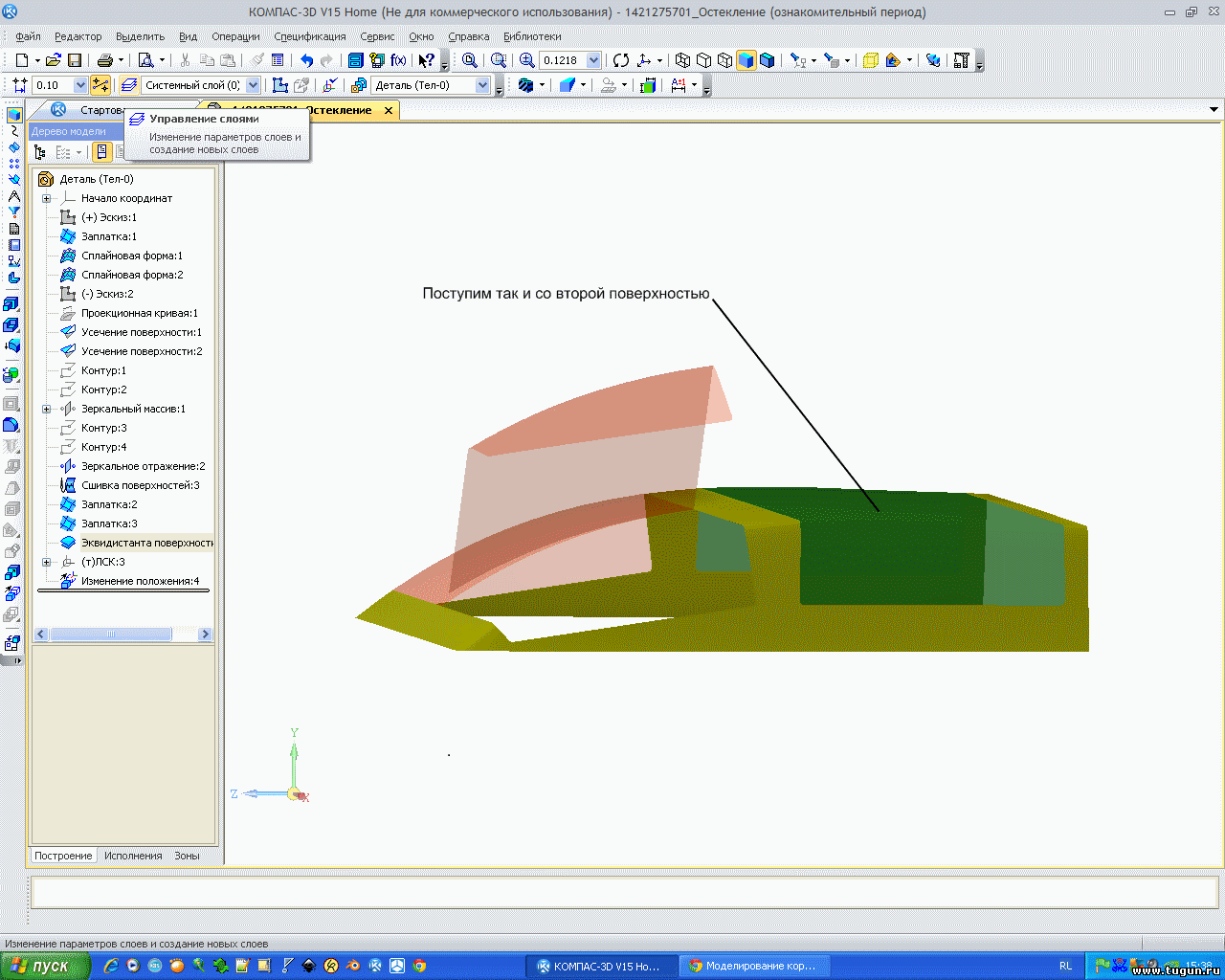

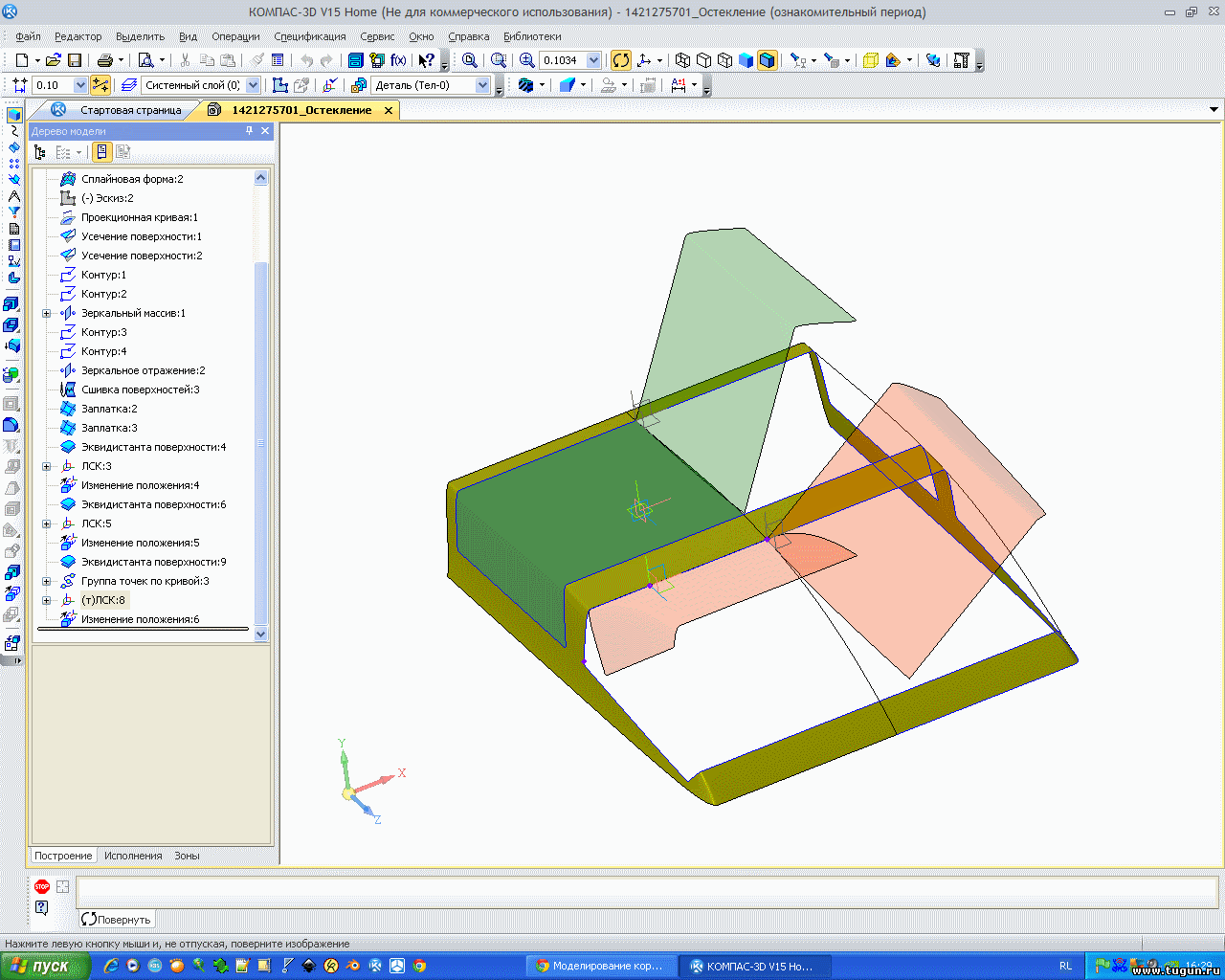

С помощью эквидистанты поверхности можно выполнить остекление вторым слоем с промежутком:


Прикрепления: 9951546.png(87.9 Kb) · 3815739.png(83.7 Kb) · 3676200.png(126.2 Kb) · 2871897.png(100.2 Kb) · 9519572.png(108.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Четверг, 15.01.2015, 16:23


ВолчараДата: 15.01.2015, 16:31 | Сообщение # 75
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

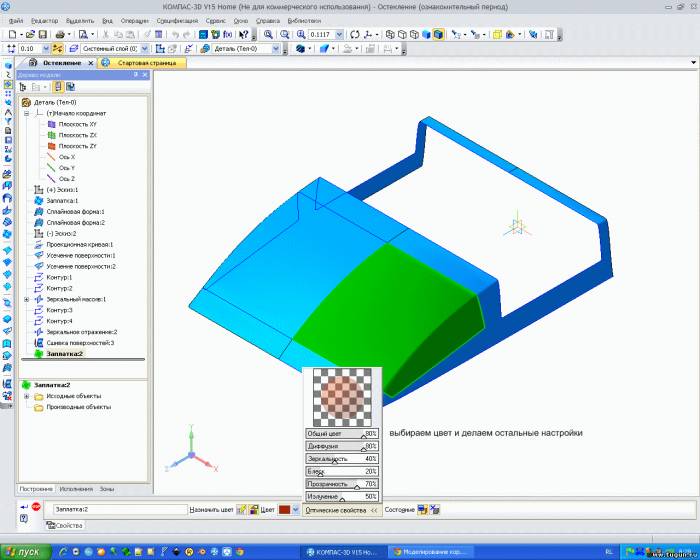

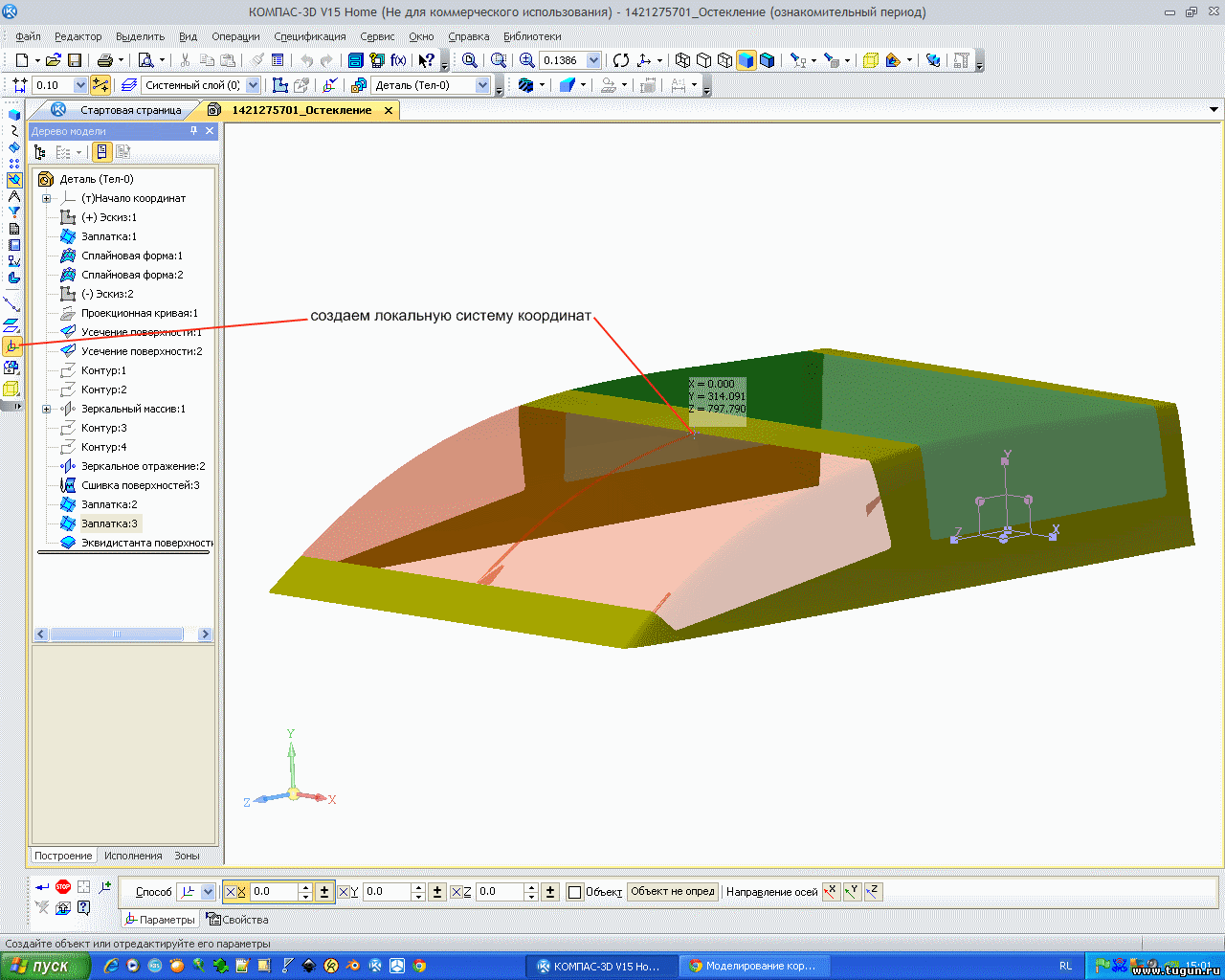

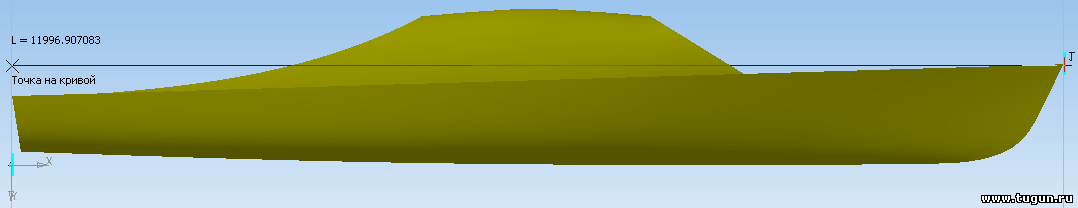

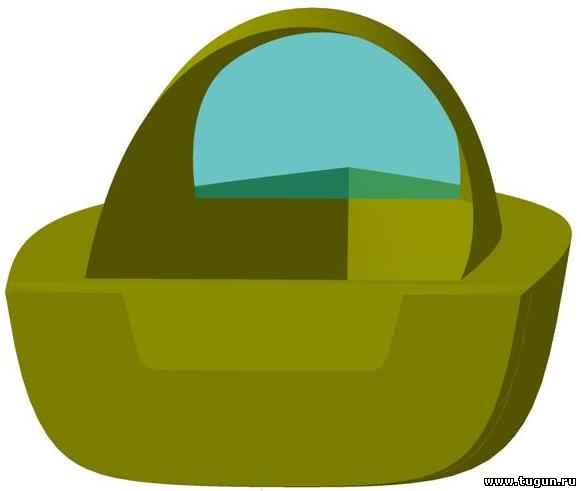

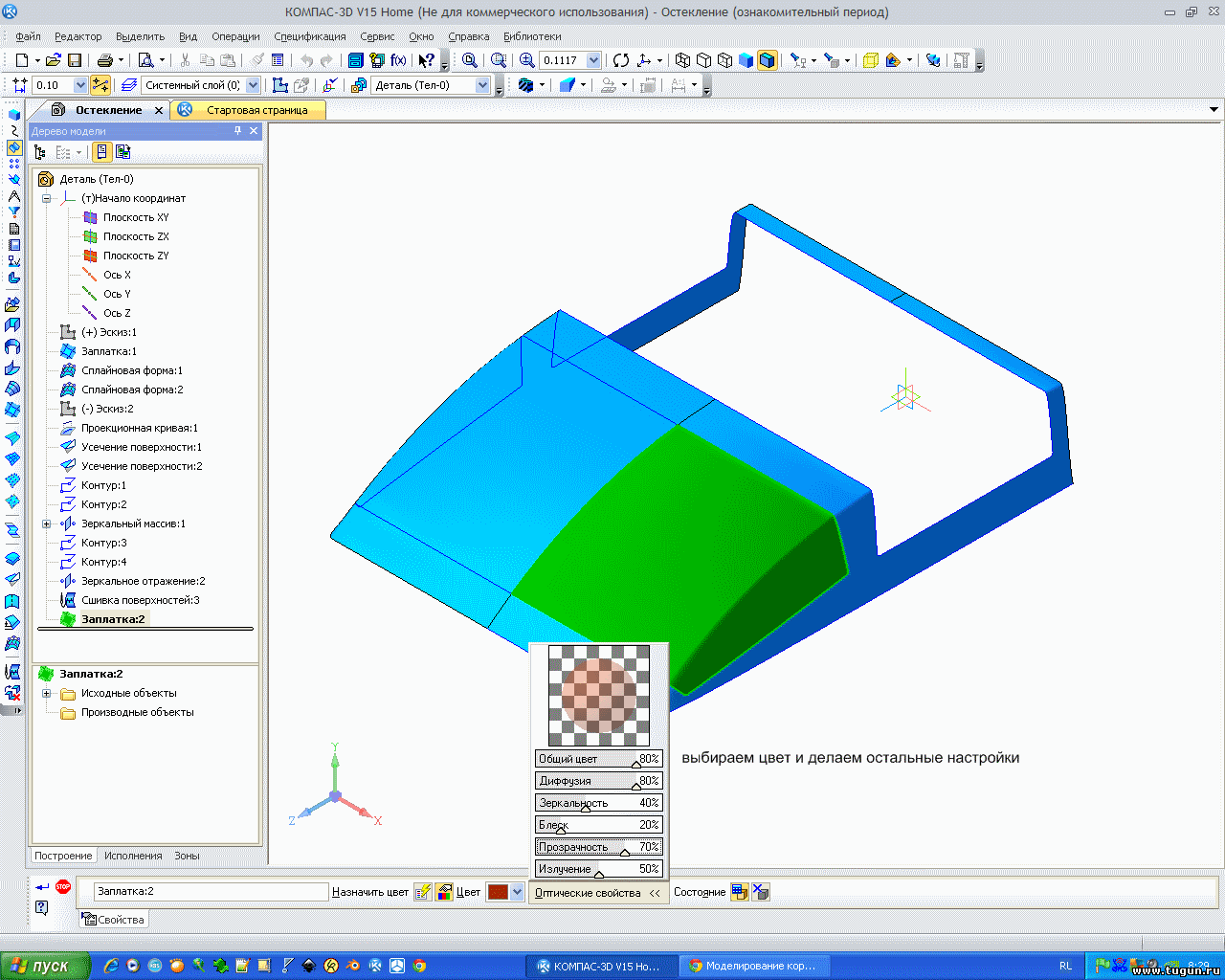

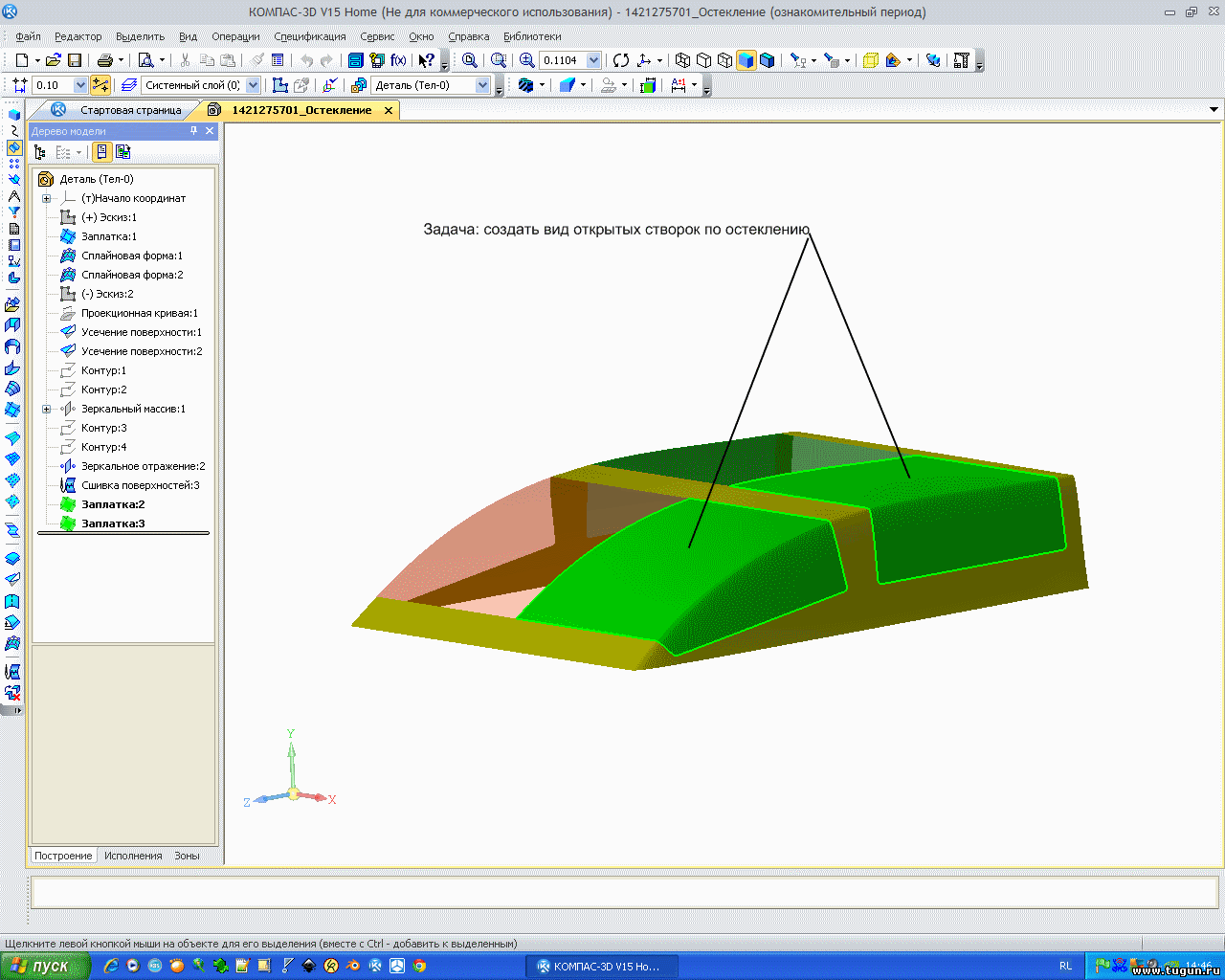

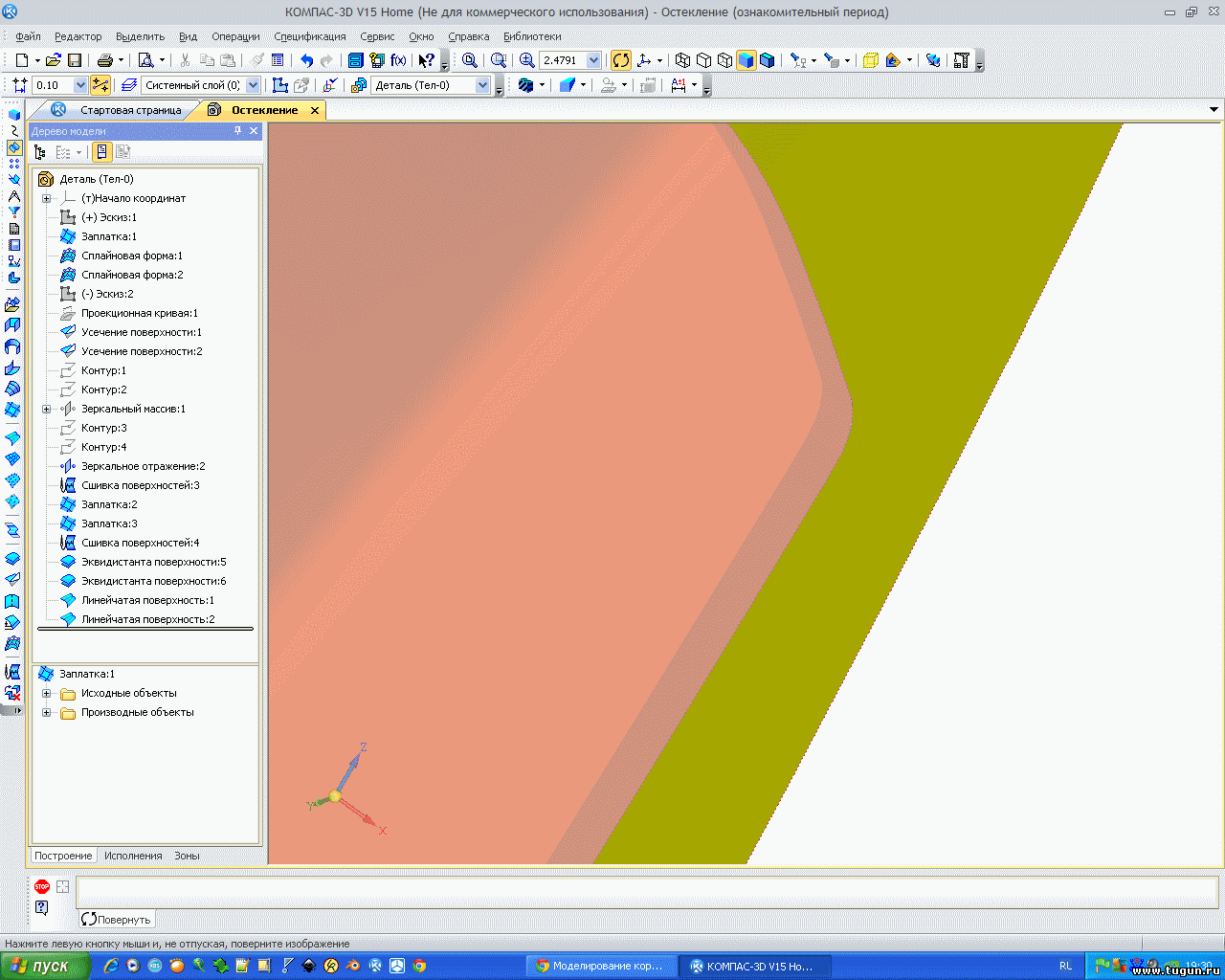

Представим, Вы создали модель своей лодочки с рубкой и хотите показать ее с открытыми створками. Для этого необходимо иметь модель из сборочных деталей и тогда можно будет и анимацию создать. Однако, наша модель создана одной деталью, а нам хочется приоткрыть чего нибудь и это возможно:



Прикрепления: 8613403.png(105.7 Kb) · 1502098.png(81.5 Kb) · 0793745.png(86.8 Kb) · 4169653.png(98.7 Kb) · 7190795.png(104.7 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 16.01.2015, 12:41


ВолчараДата: 16.01.2015, 12:43 | Сообщение # 76
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

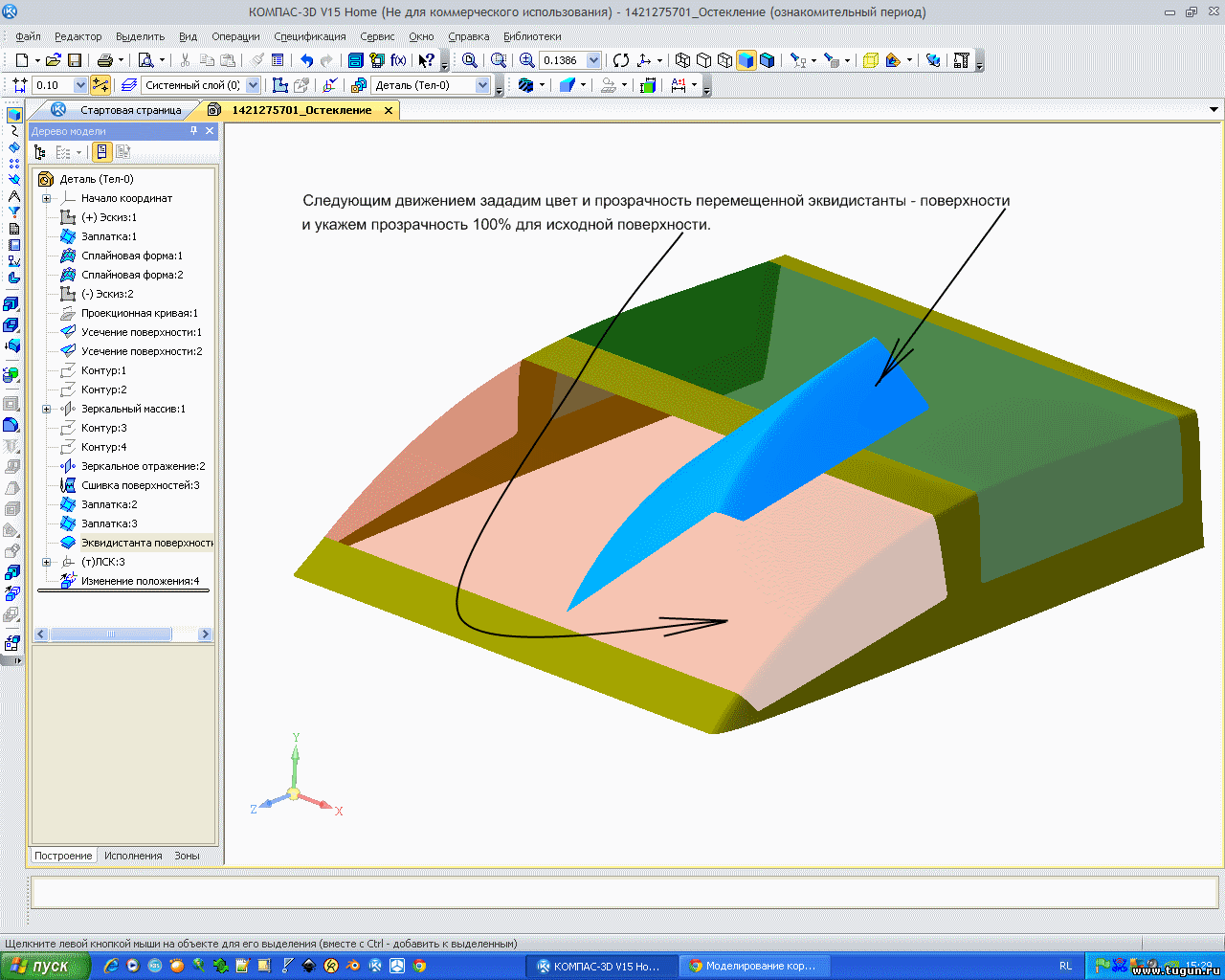

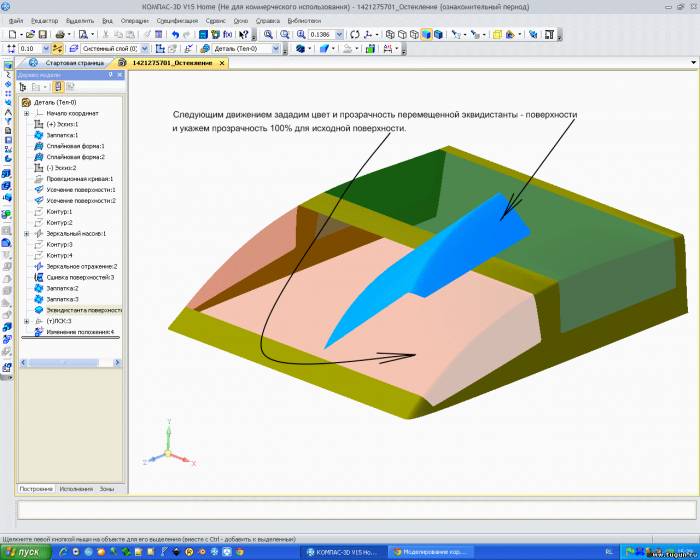

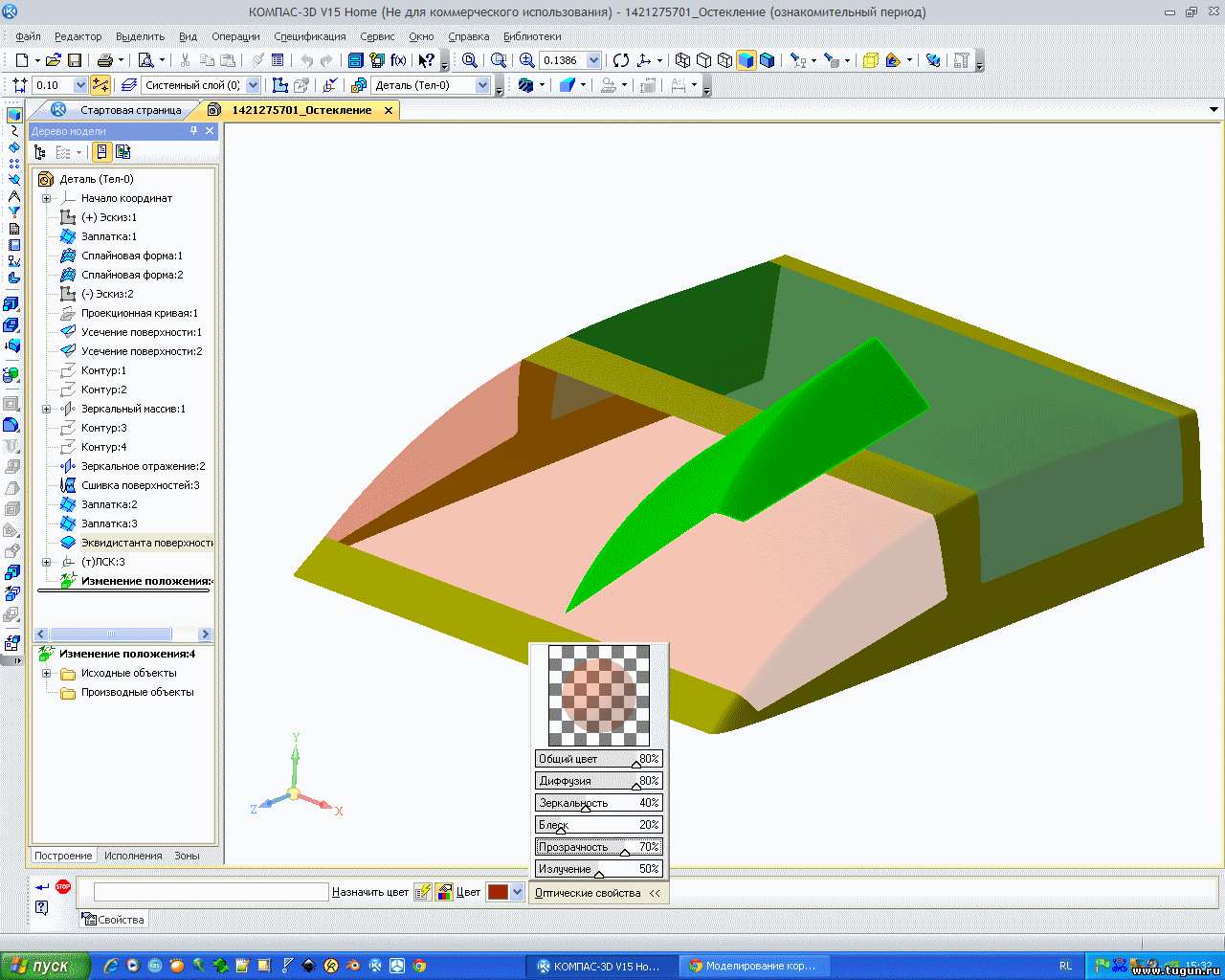

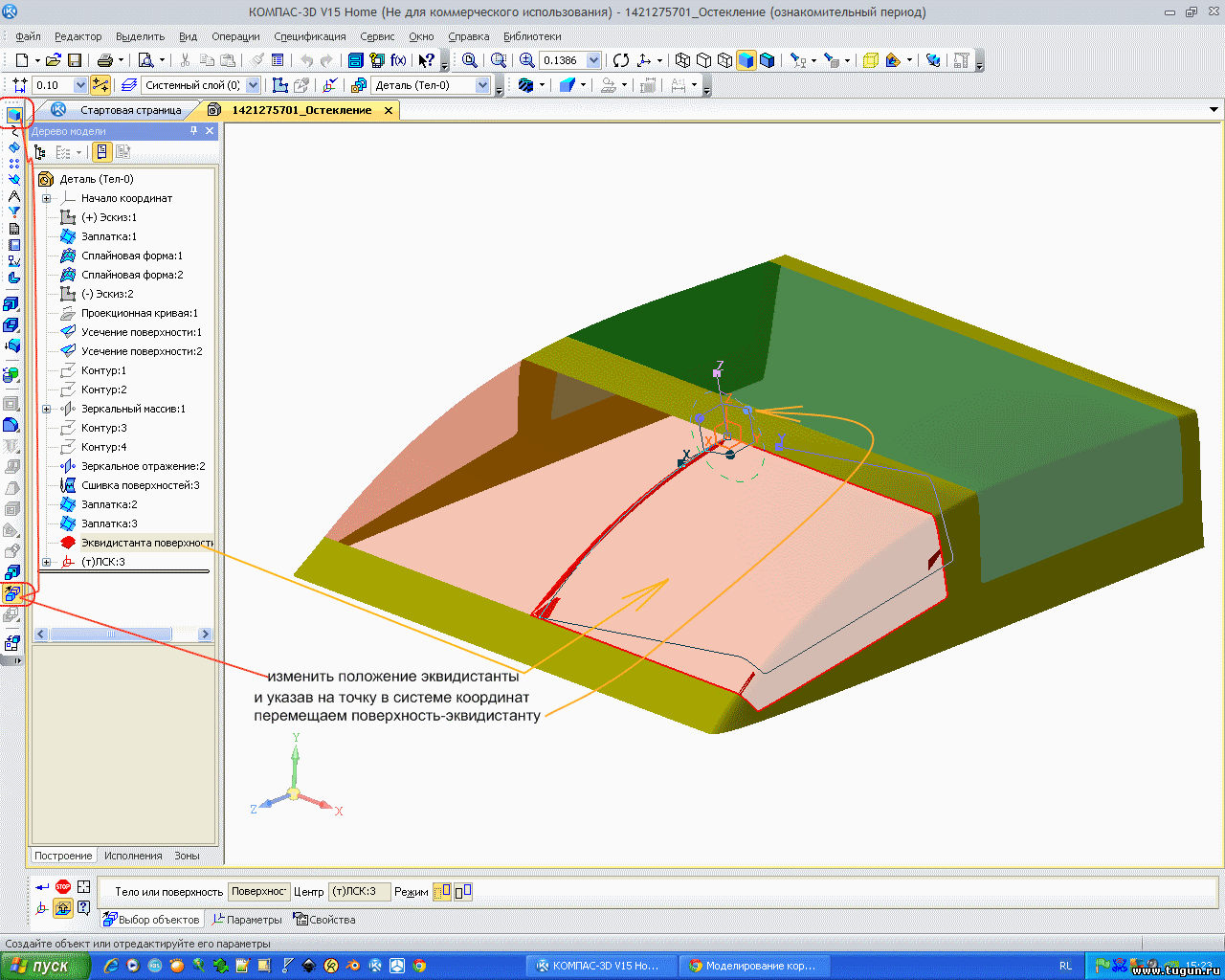

Прикрепления: 9413552.png(105.7 Kb) · 1471193.png(100.3 Kb) · 2239083.png(108.1 Kb) · 6639562.png(112.9 Kb) · 7982003.png(92.3 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.


ВолчараДата: 16.01.2015, 13:01 | Сообщение # 77
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

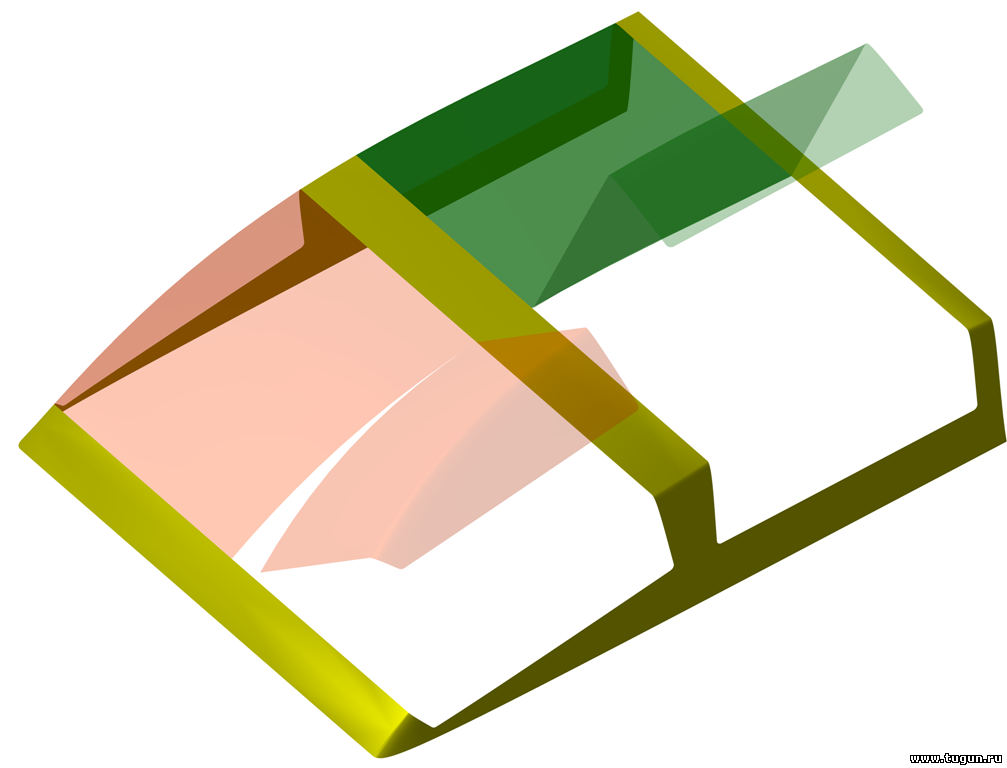

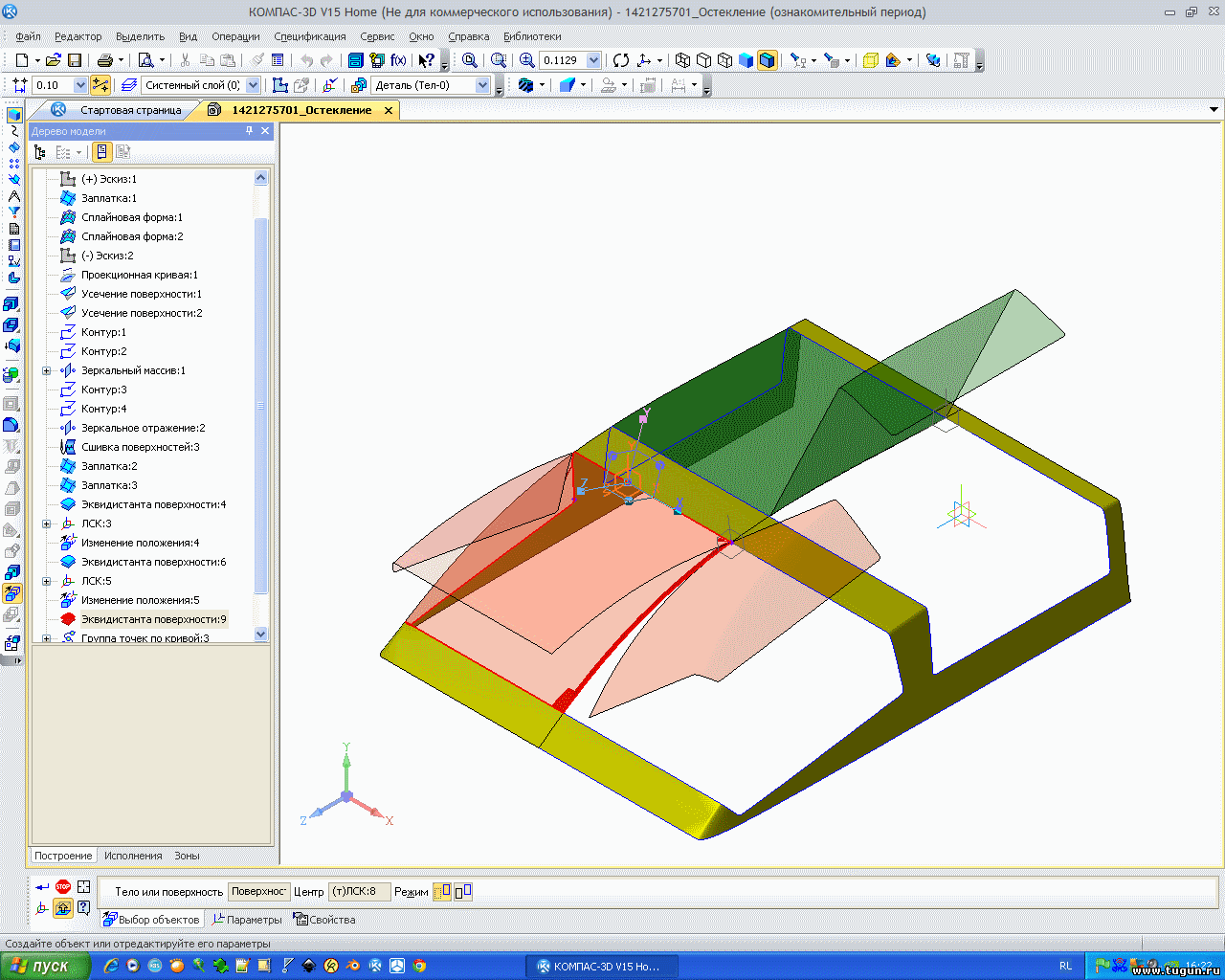

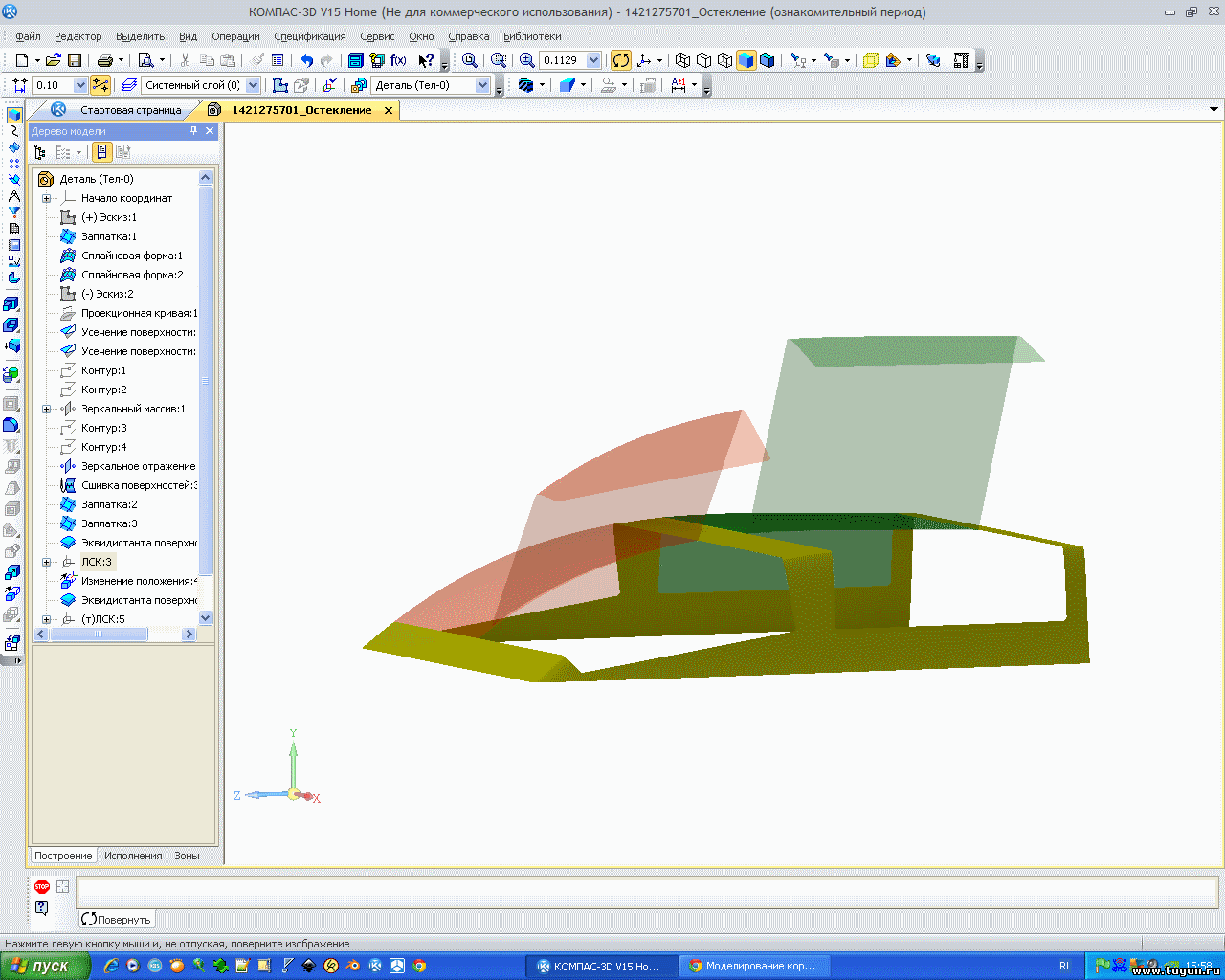

Как понимаете, таким способом можно раскрыть и днище, для обозрения...
Прикрепления: 4730886.png(95.8 Kb) · 2430374.png(109.6 Kb) · 6130547.png(106.4 Kb) · 0497918.png(94.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 16.01.2015, 20:13


ВолчараДата: 16.01.2015, 20:13 | Сообщение # 78
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

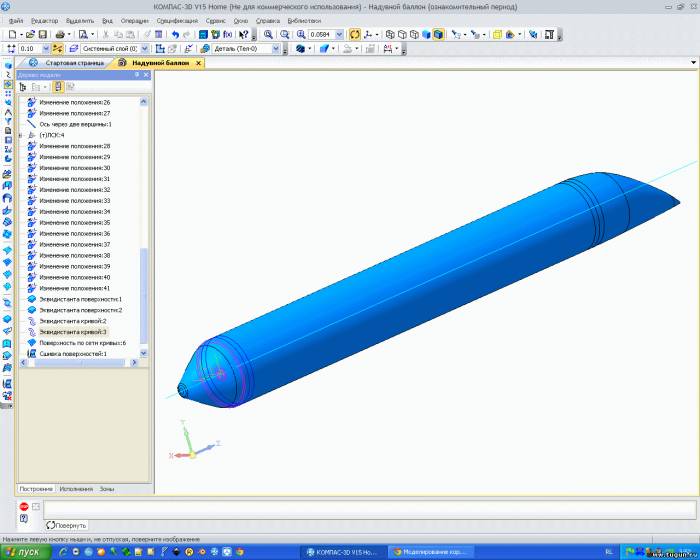

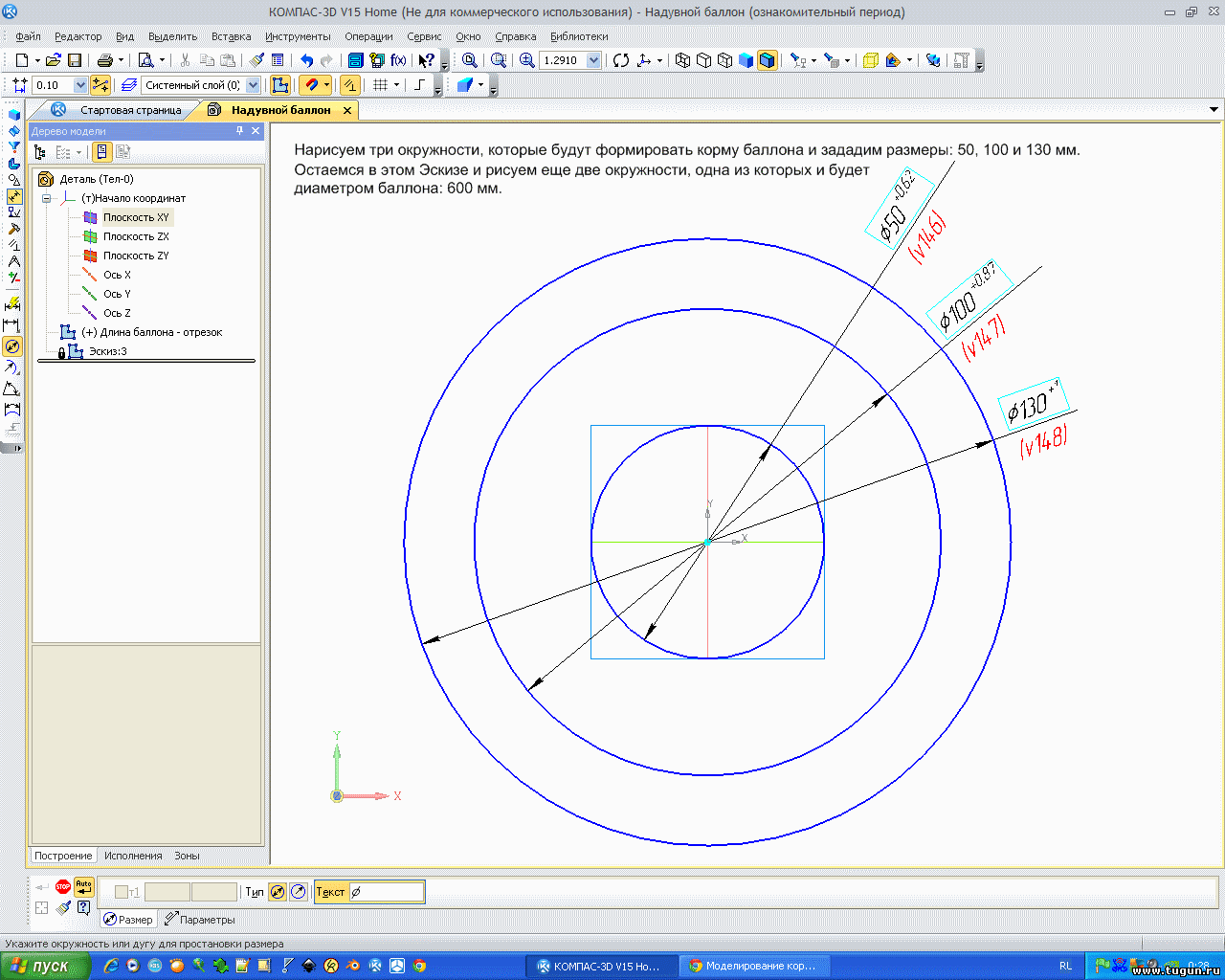

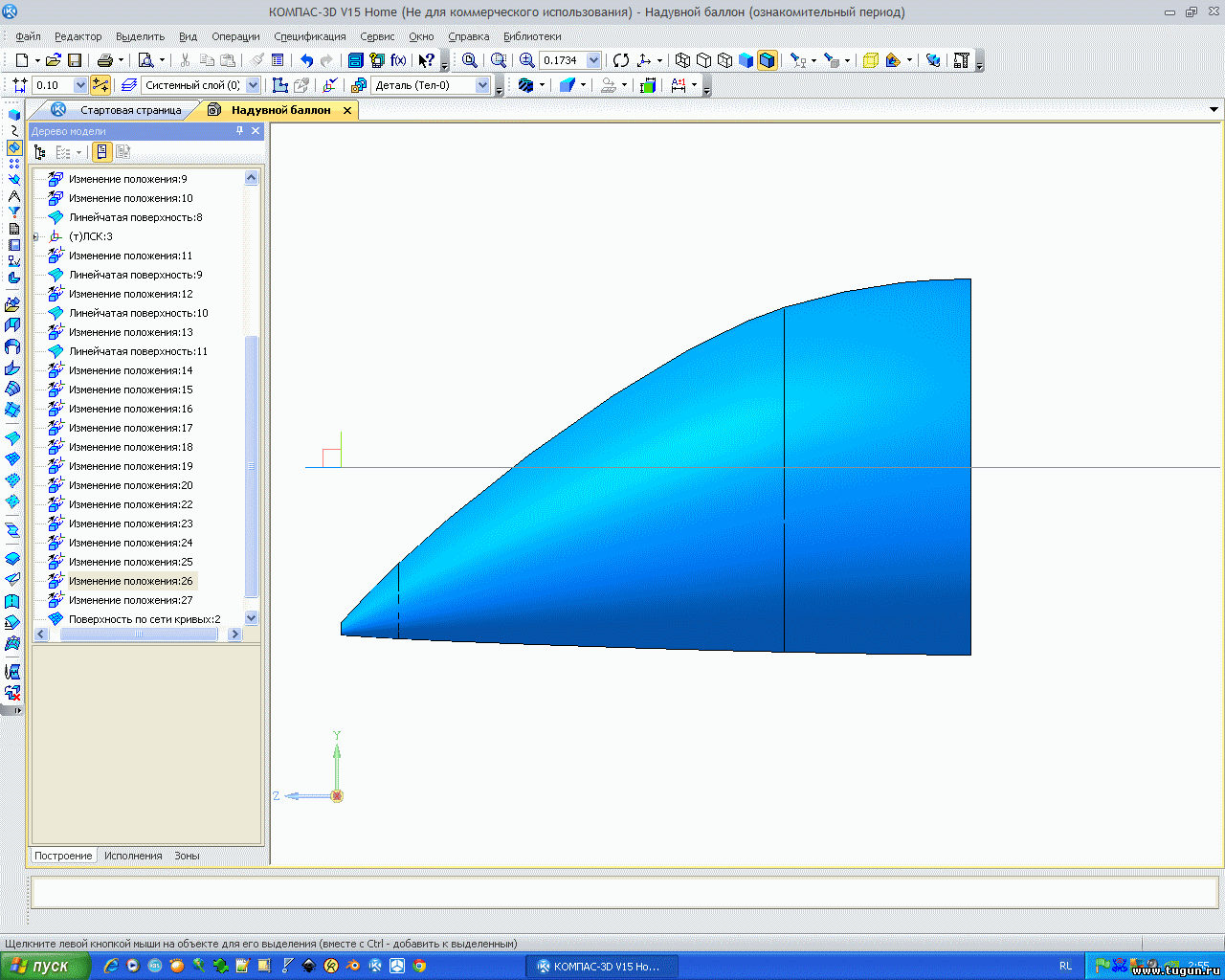

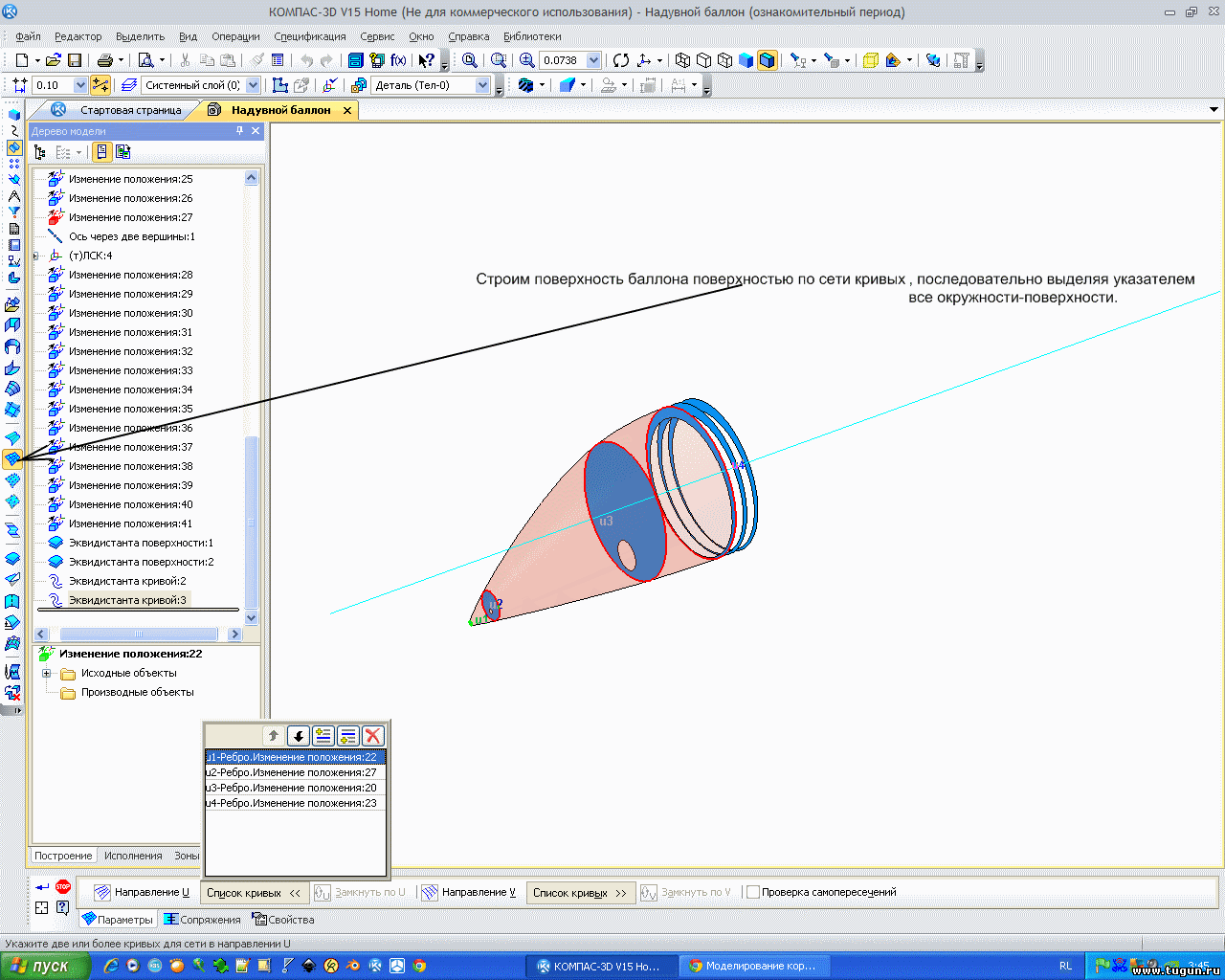

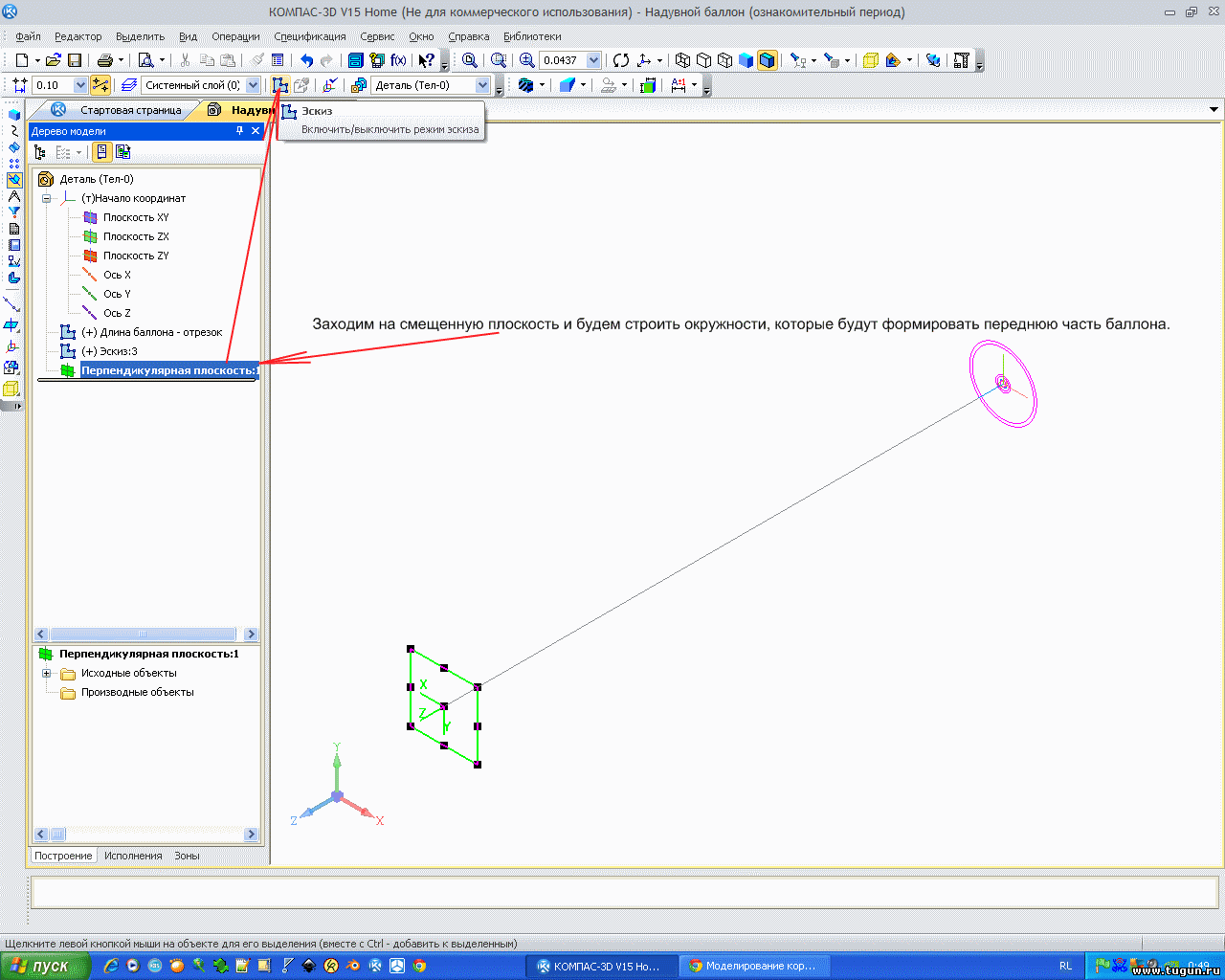

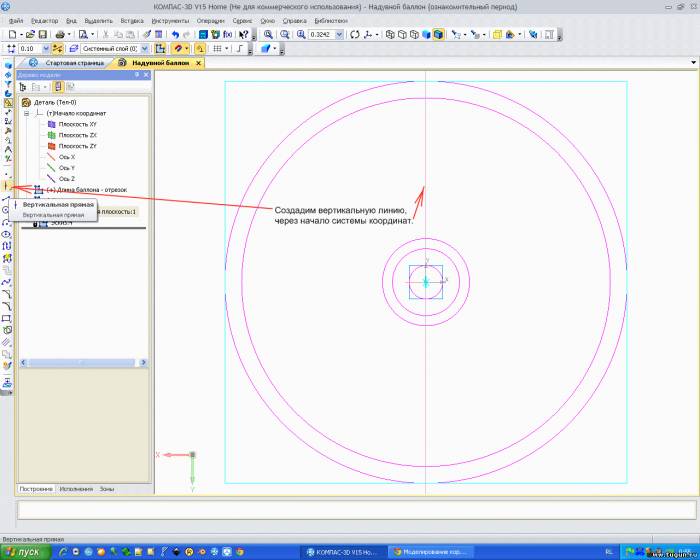

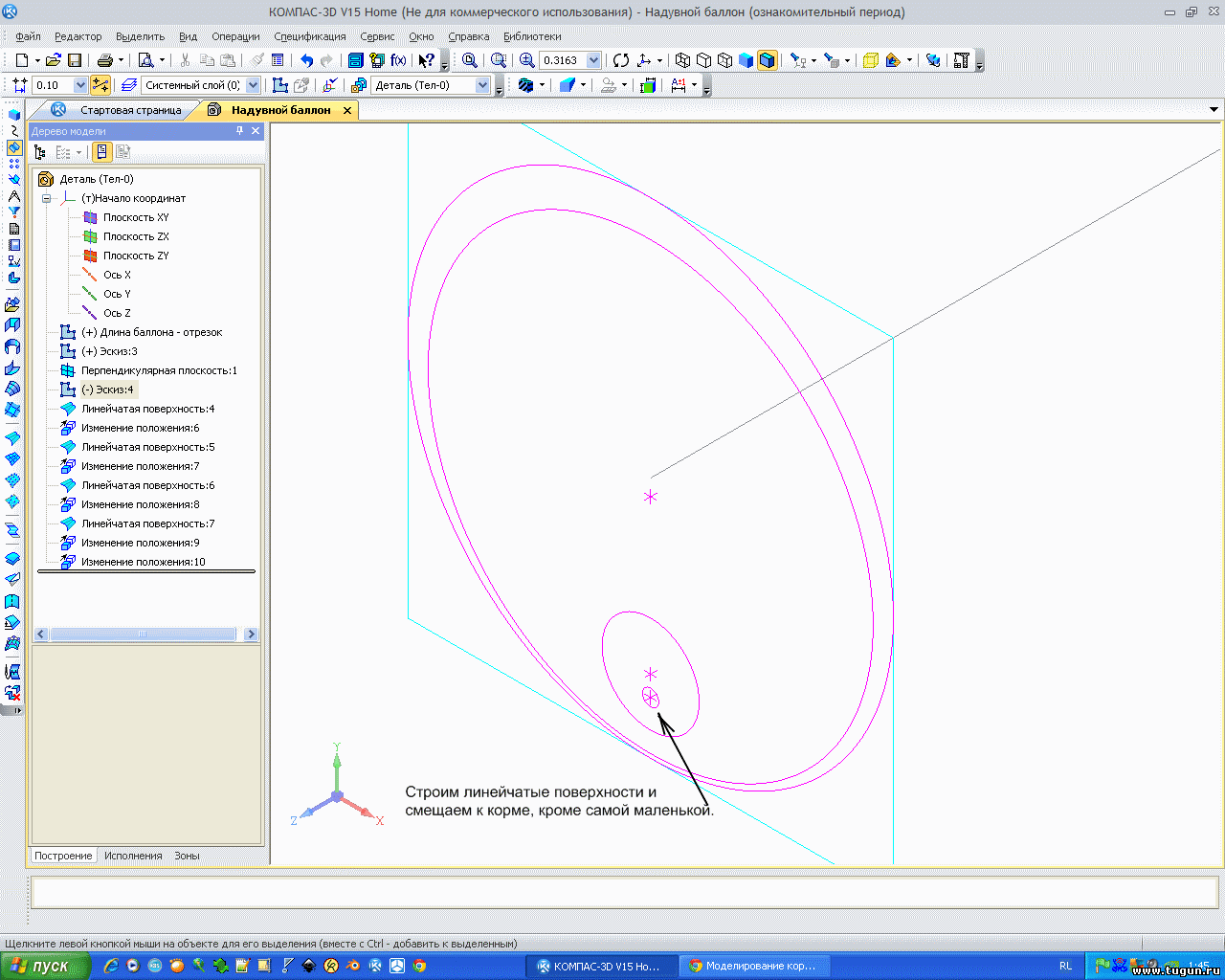

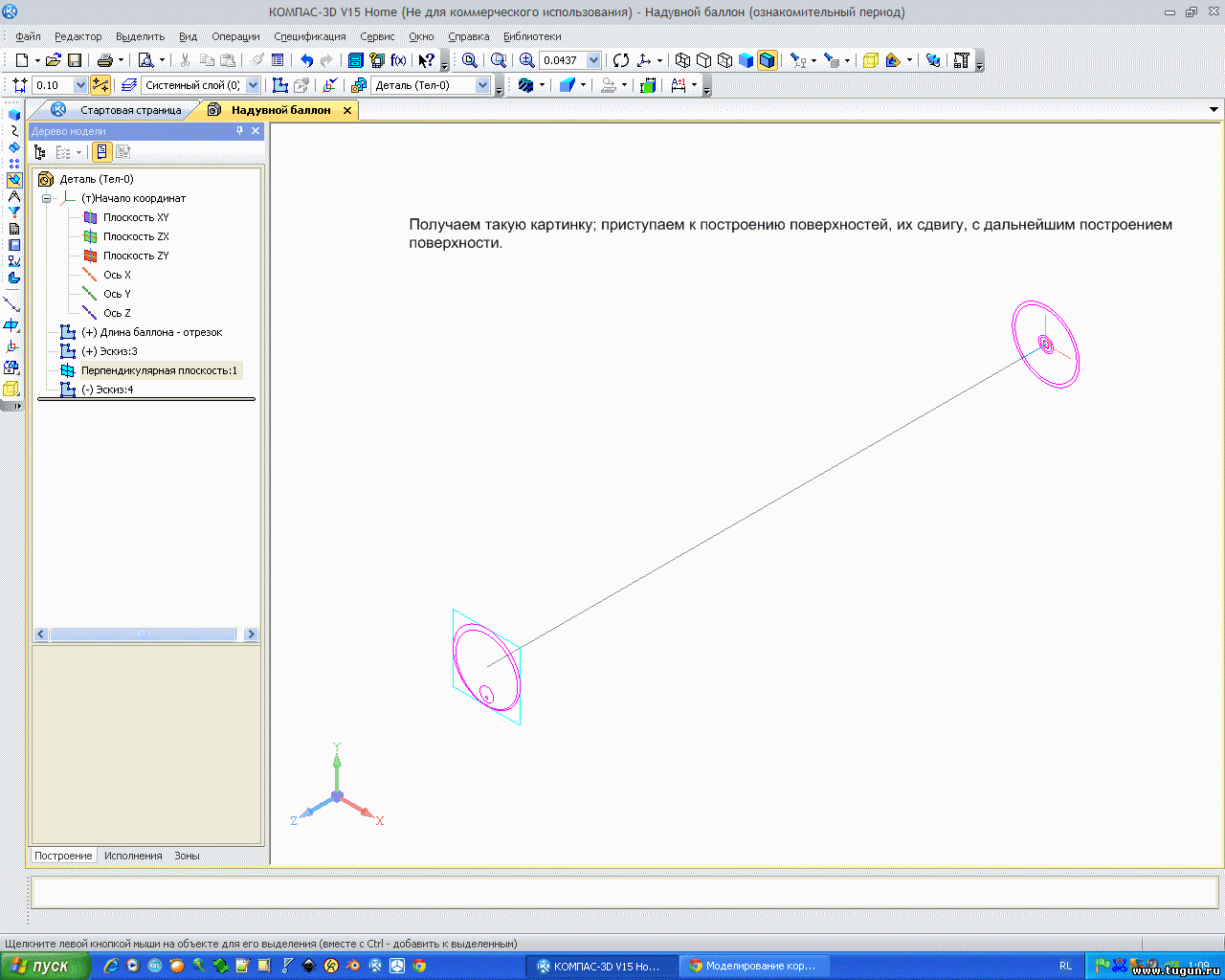

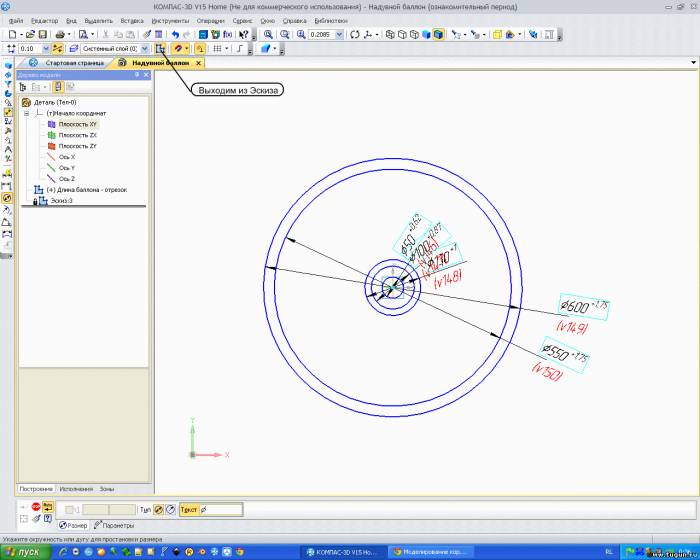

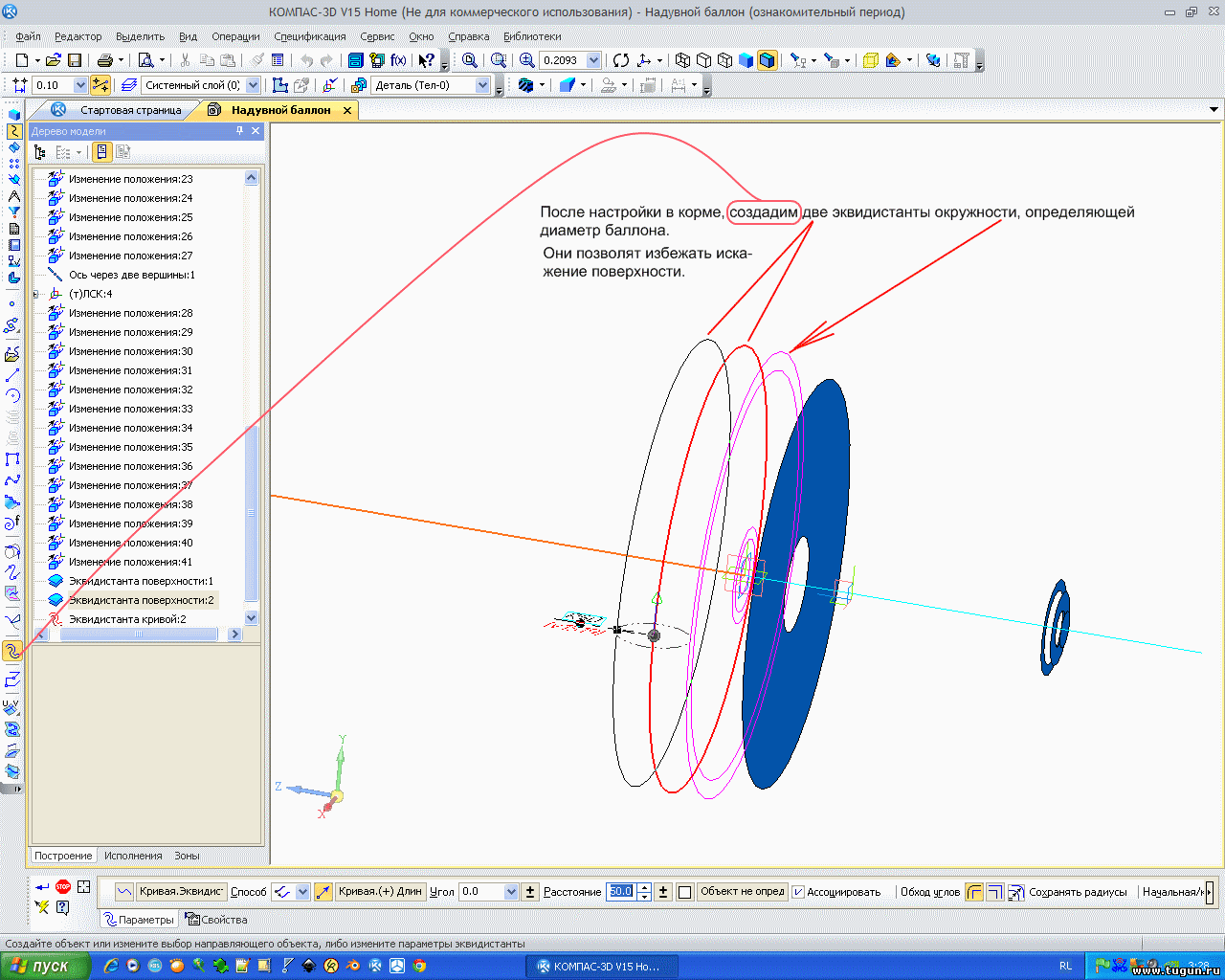

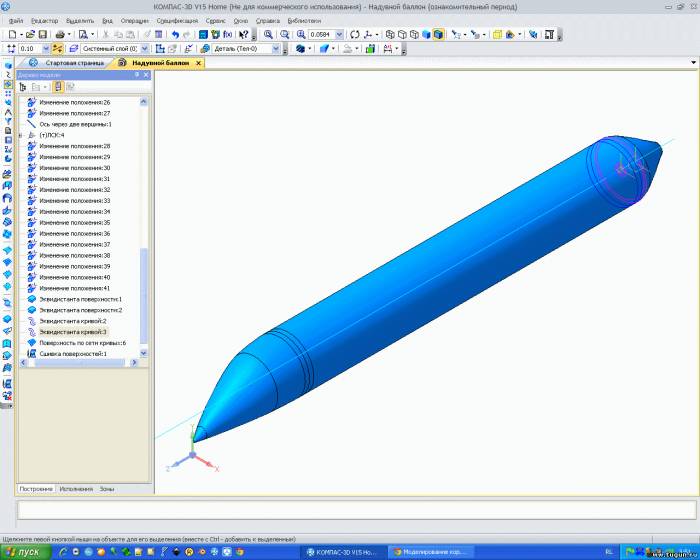

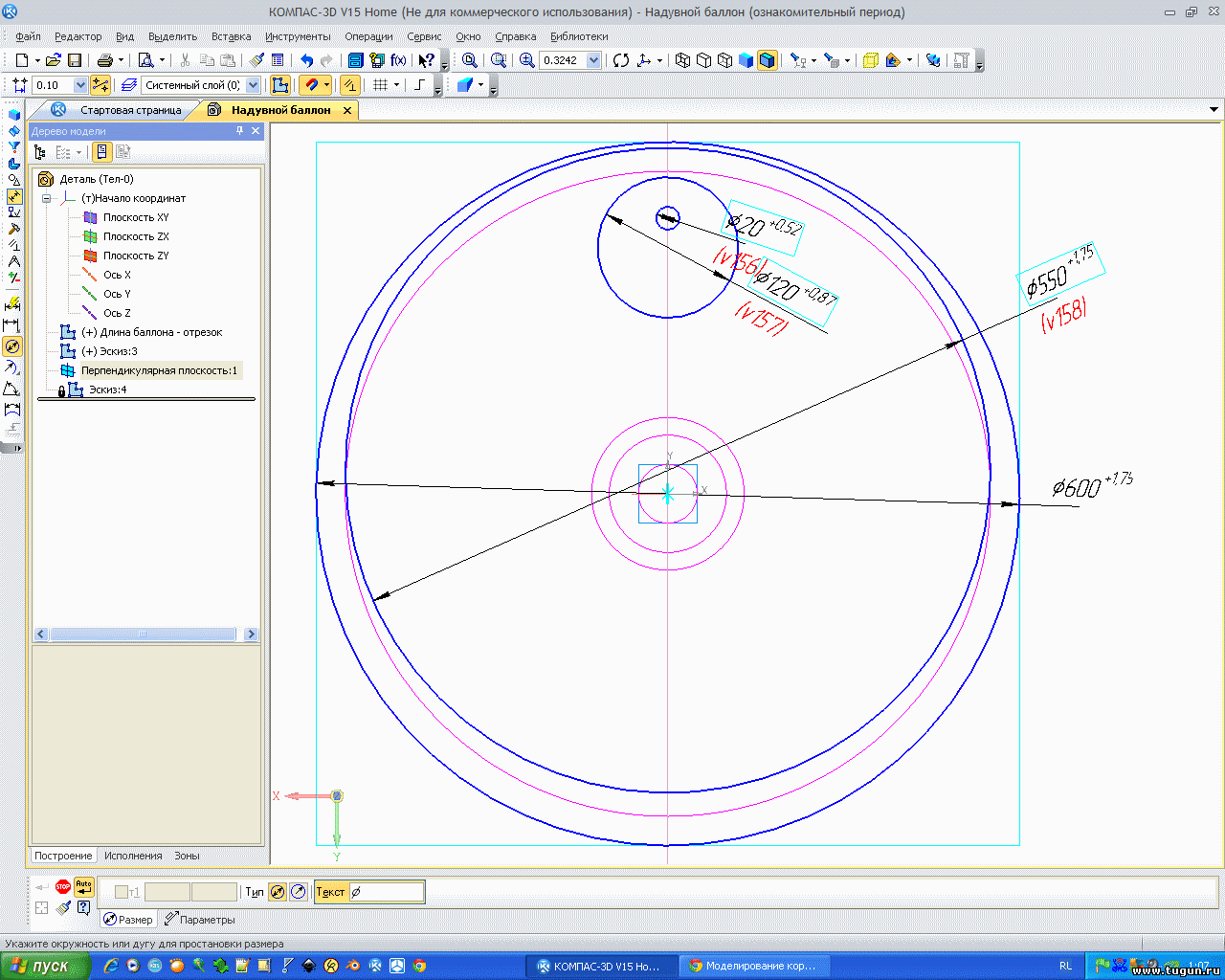

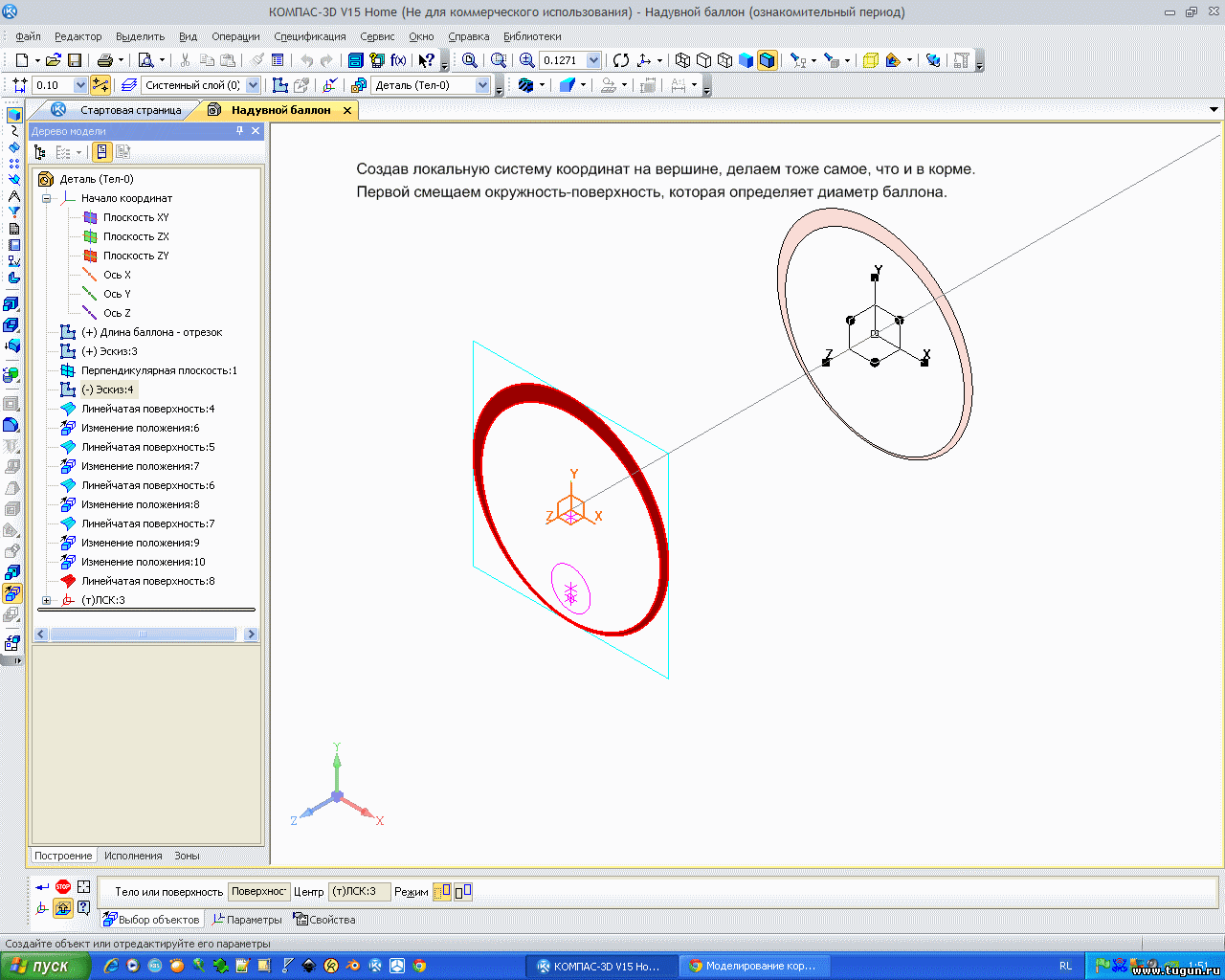

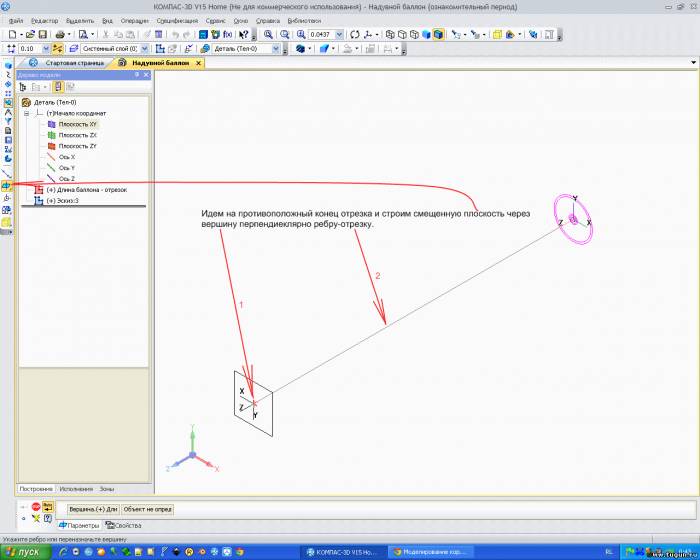

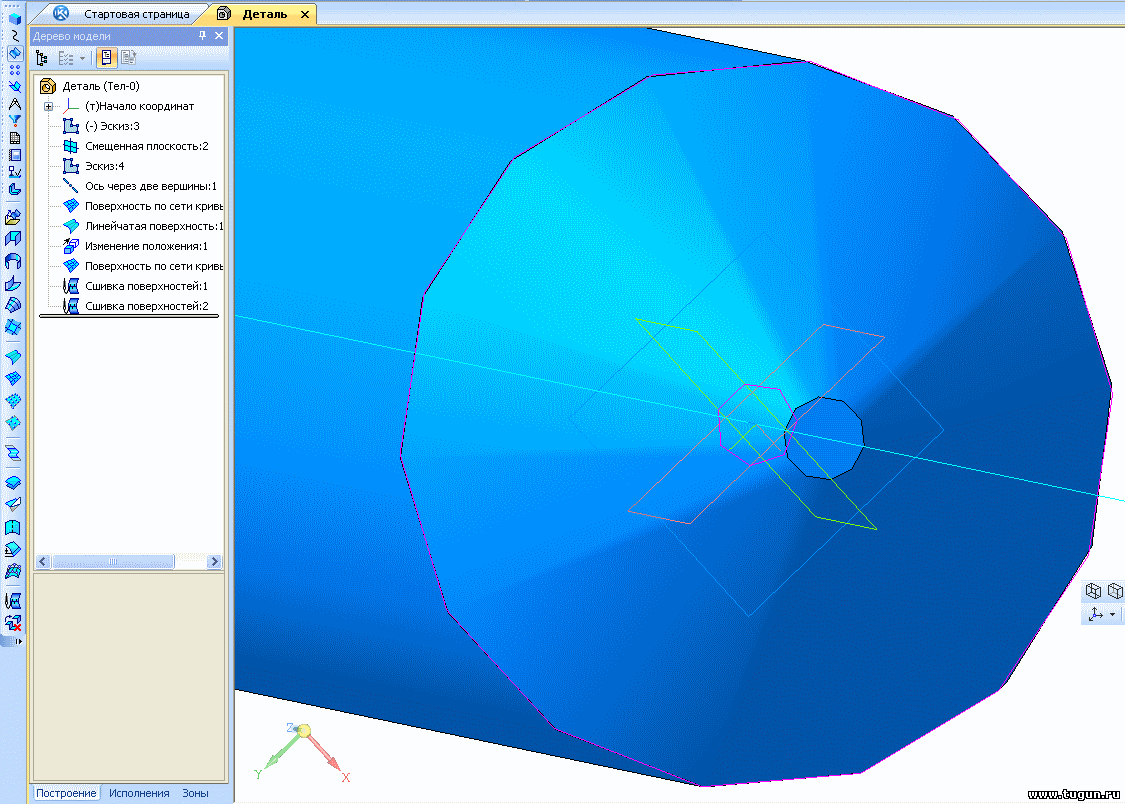

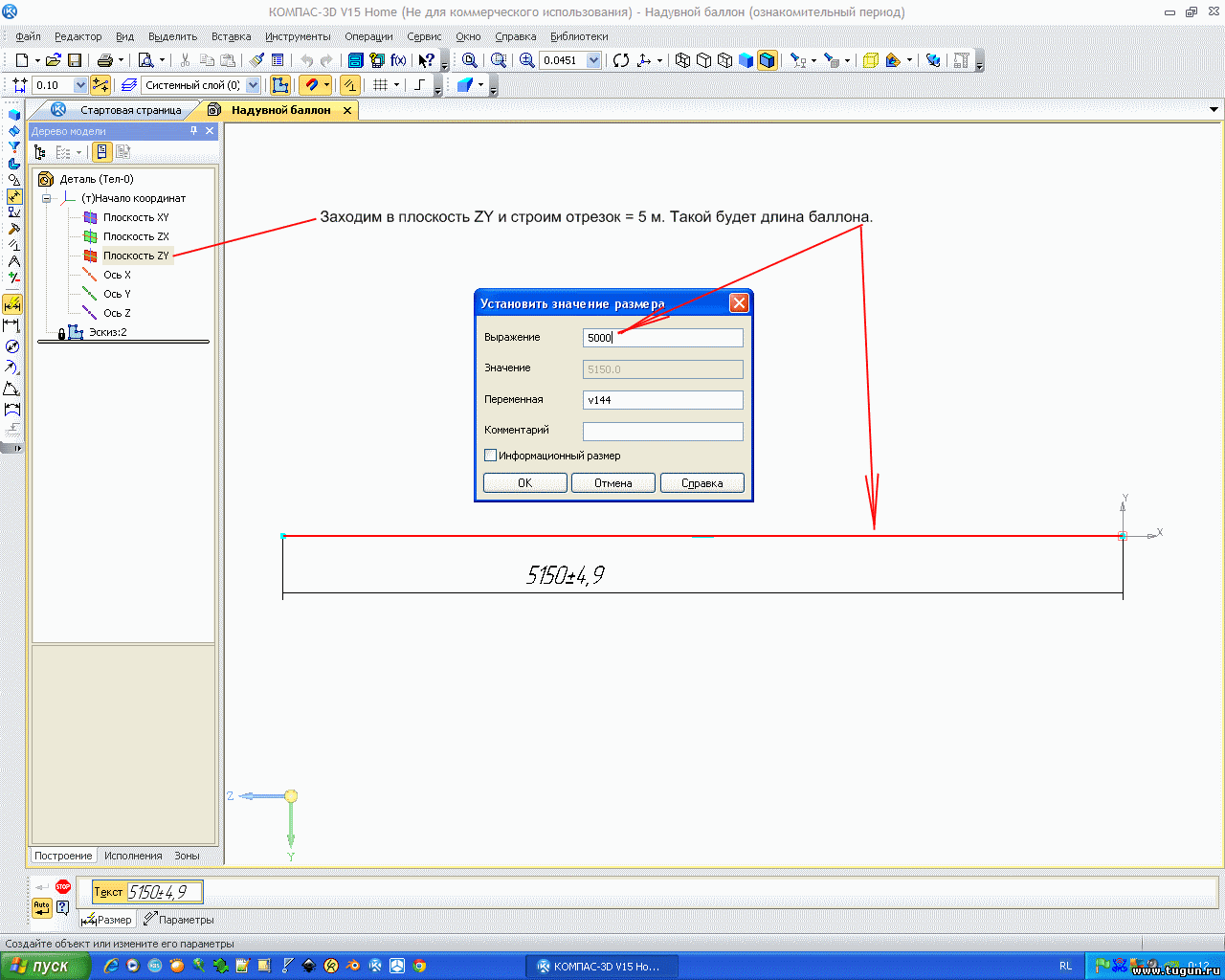

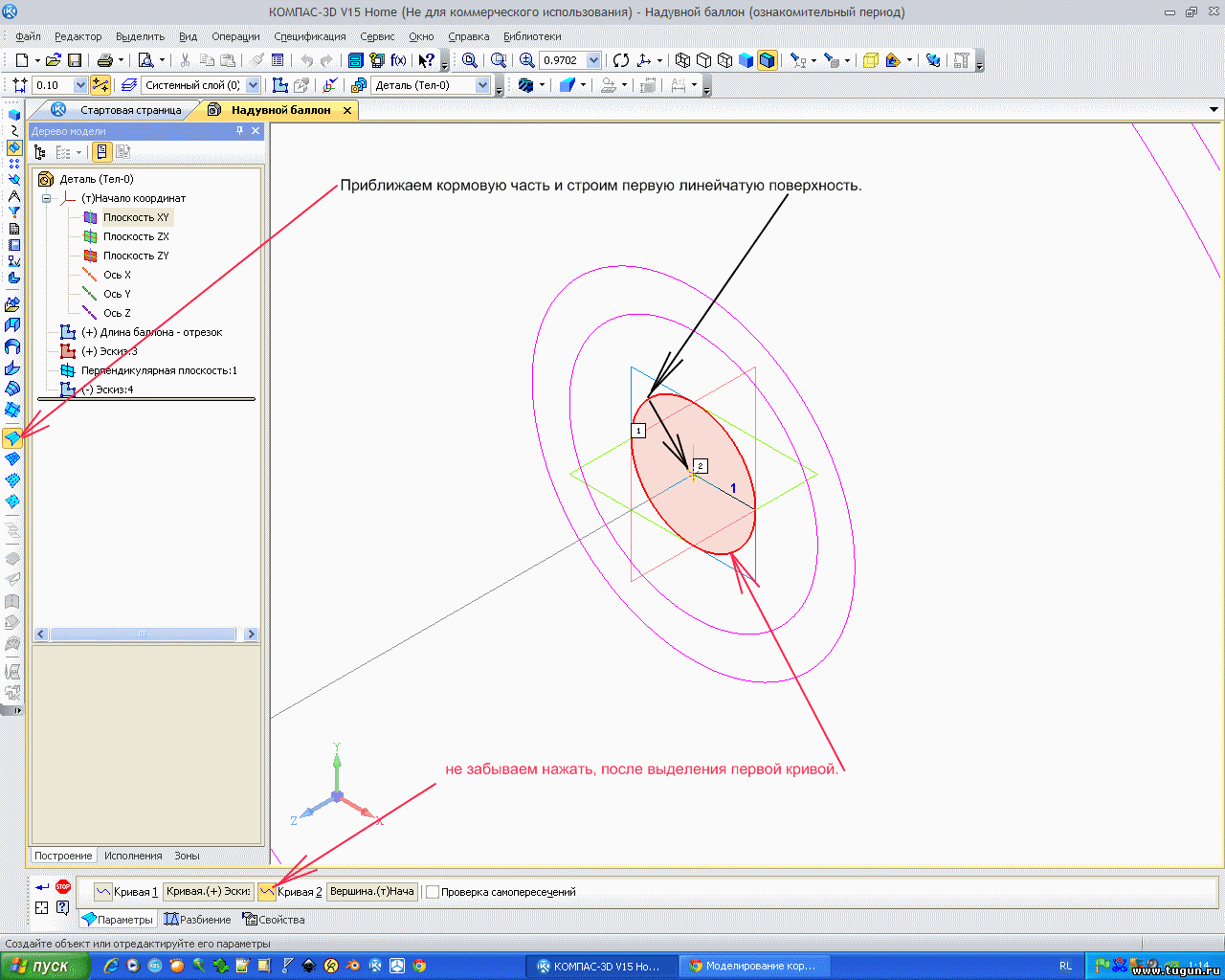

Немного практики по моделированию надувного баллона, для катамарана:

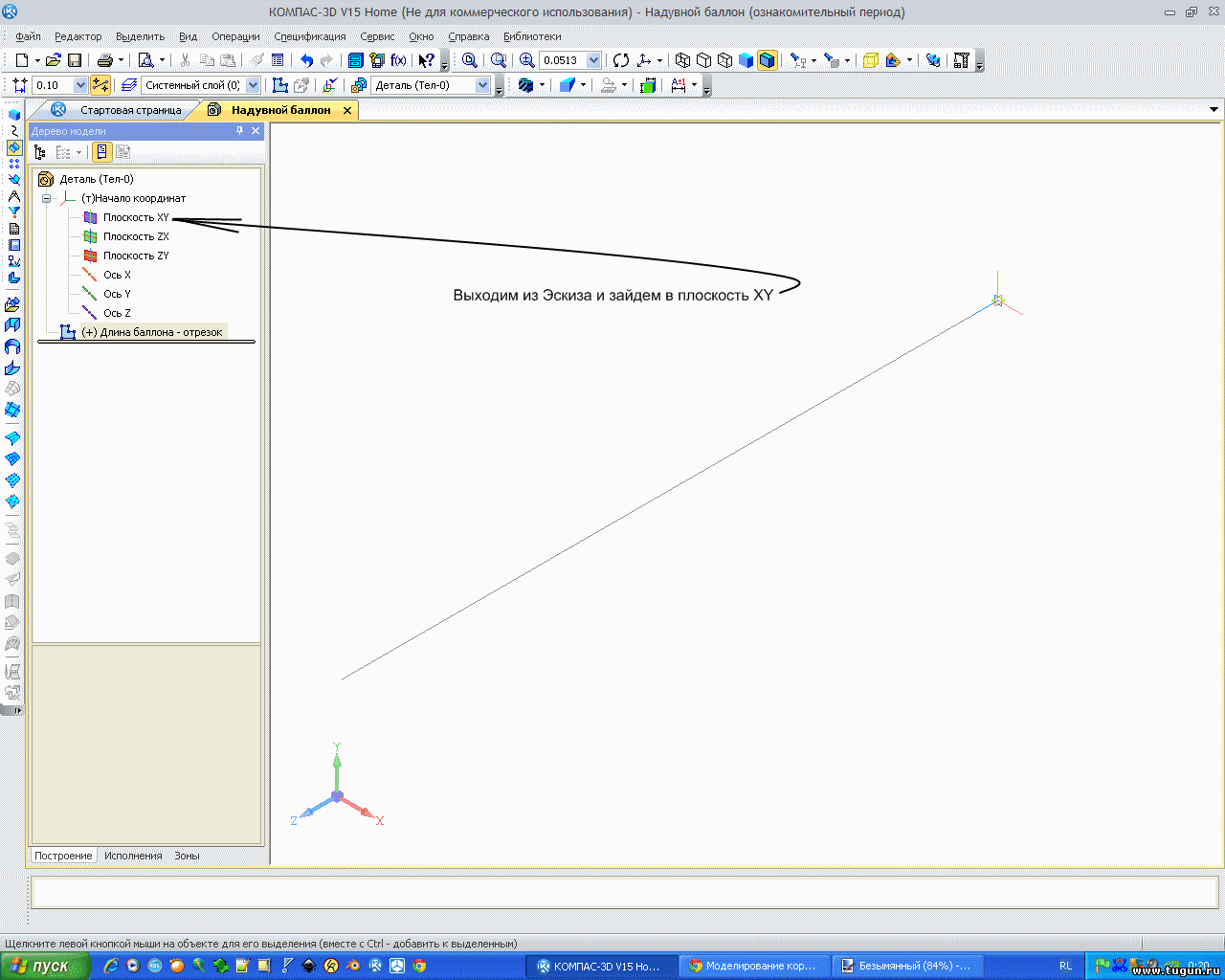

Прикрепления: 9530603.png(76.8 Kb) · 9784758.png(64.6 Kb) · 0092562.png(79.3 Kb) · 1750980.png(69.9 Kb) · 9454766.png(69.6 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 16.01.2015, 21:49


ВолчараДата: 16.01.2015, 21:53 | Сообщение # 79
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

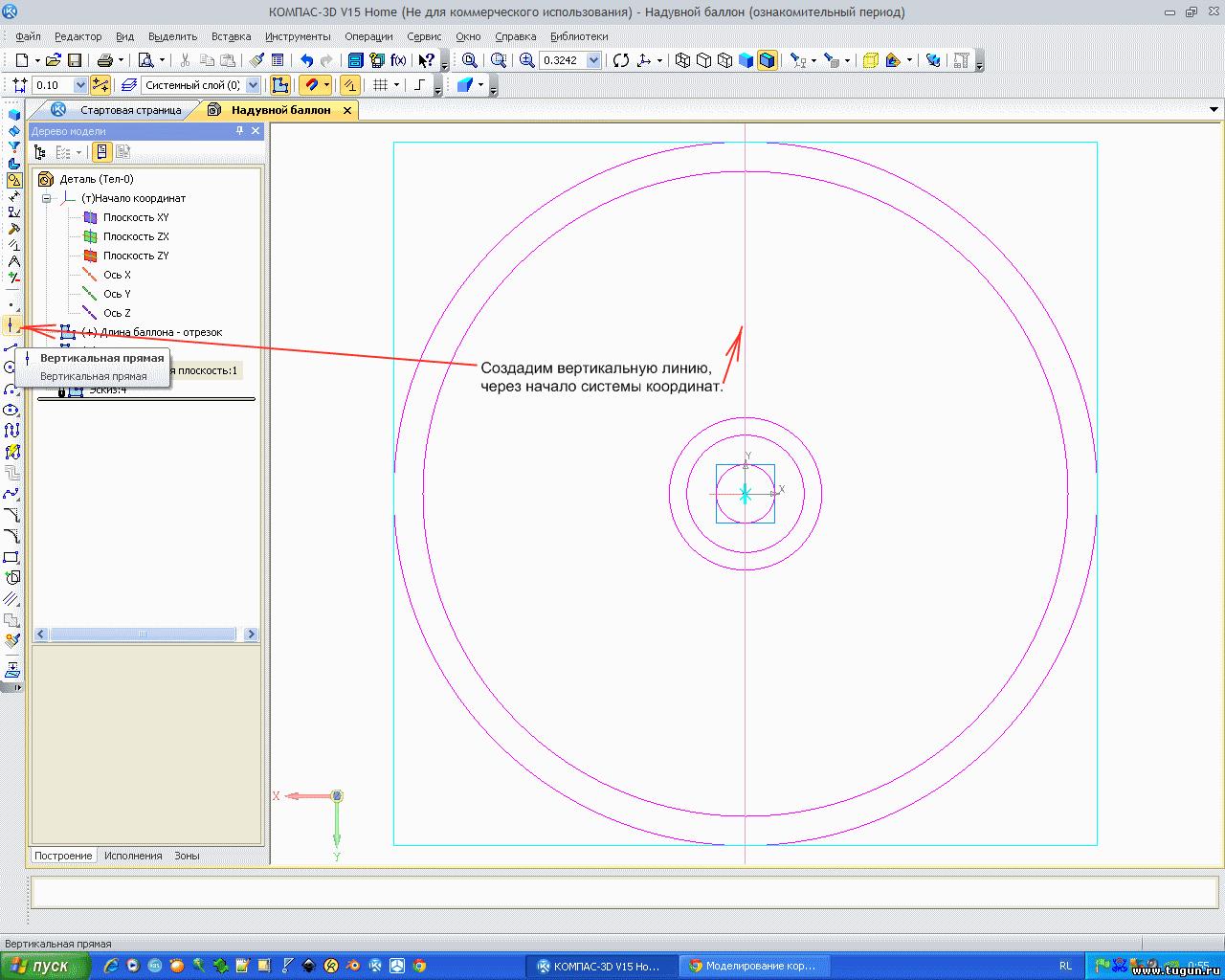

Прикрепления: 4558794.png(73.0 Kb) · 6935036.png(75.3 Kb) · 2783182.png(78.9 Kb) · 9712394.png(67.2 Kb) · 0852561.png(83.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 16.01.2015, 22:20


ВолчараДата: 16.01.2015, 22:25 | Сообщение # 80
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

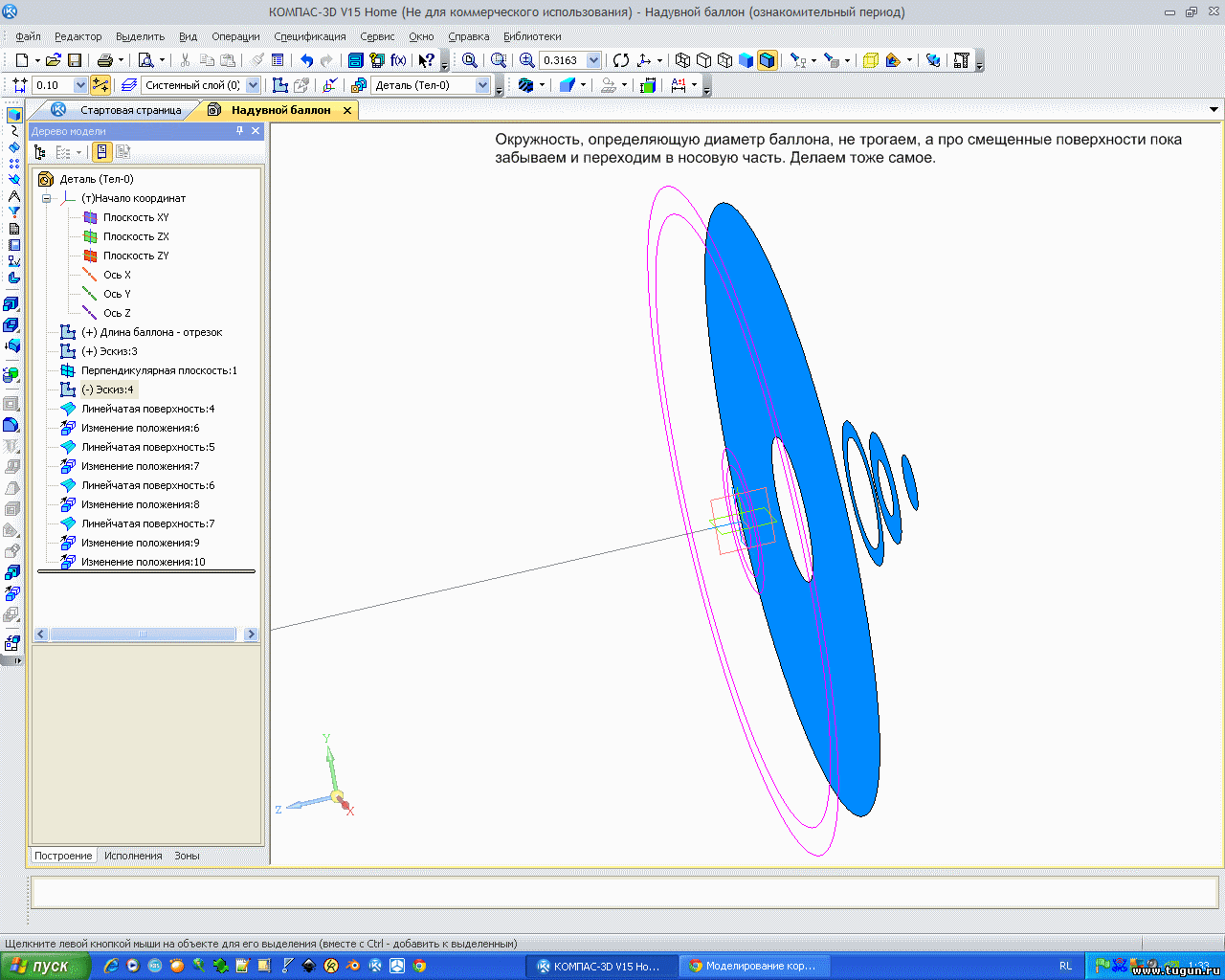

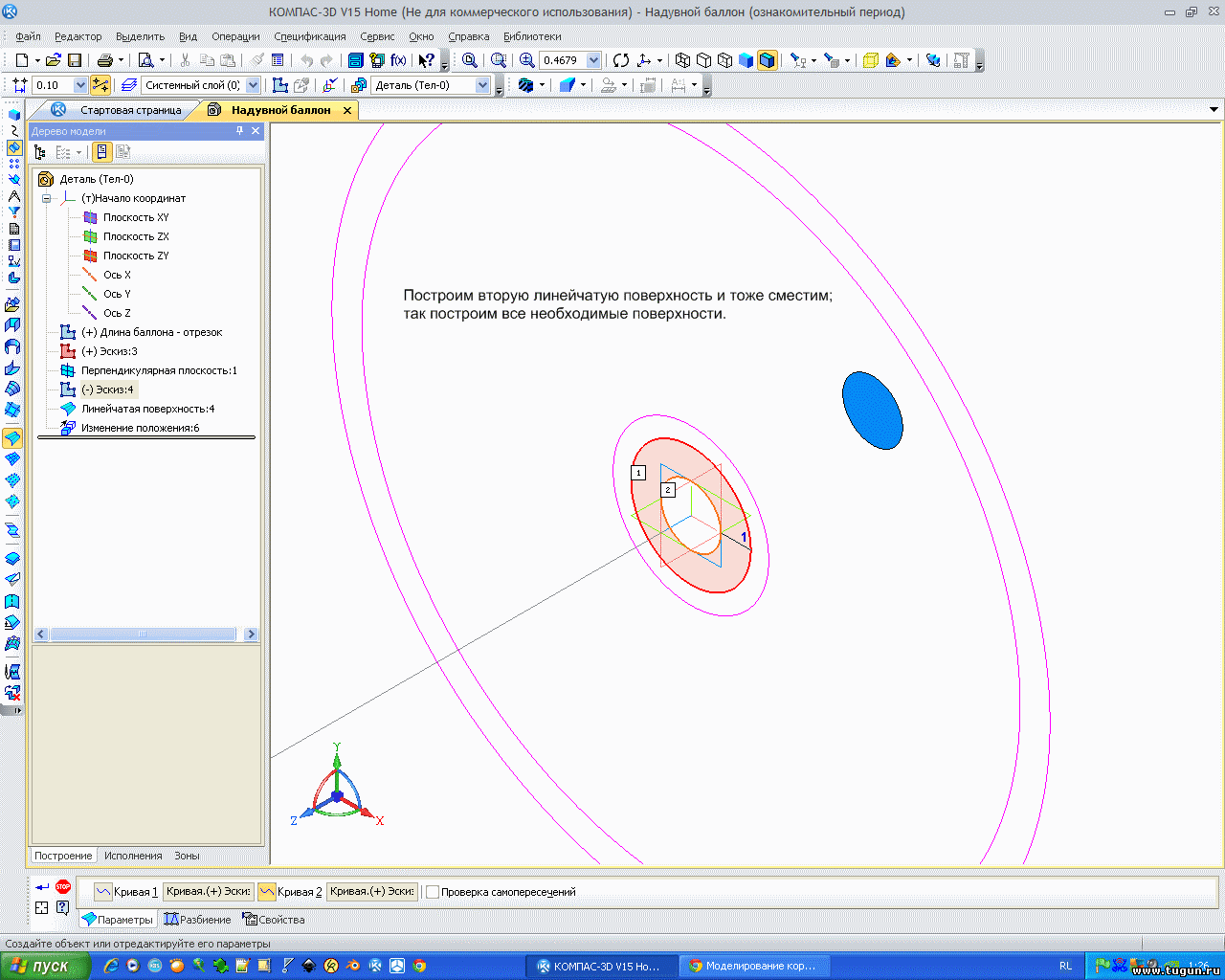

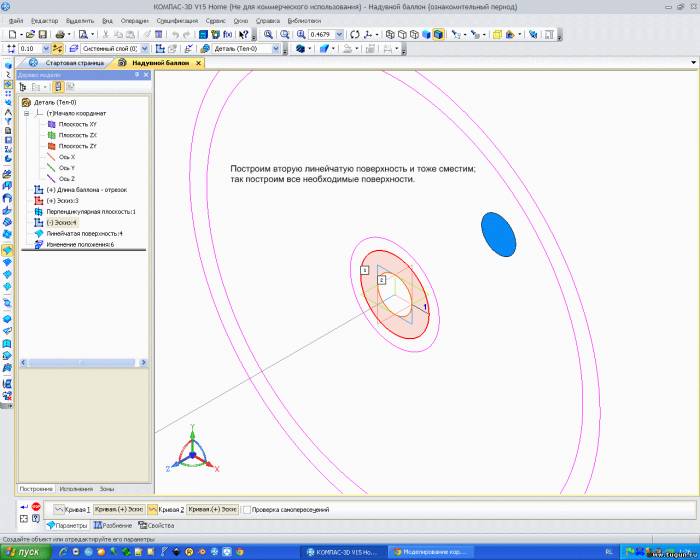

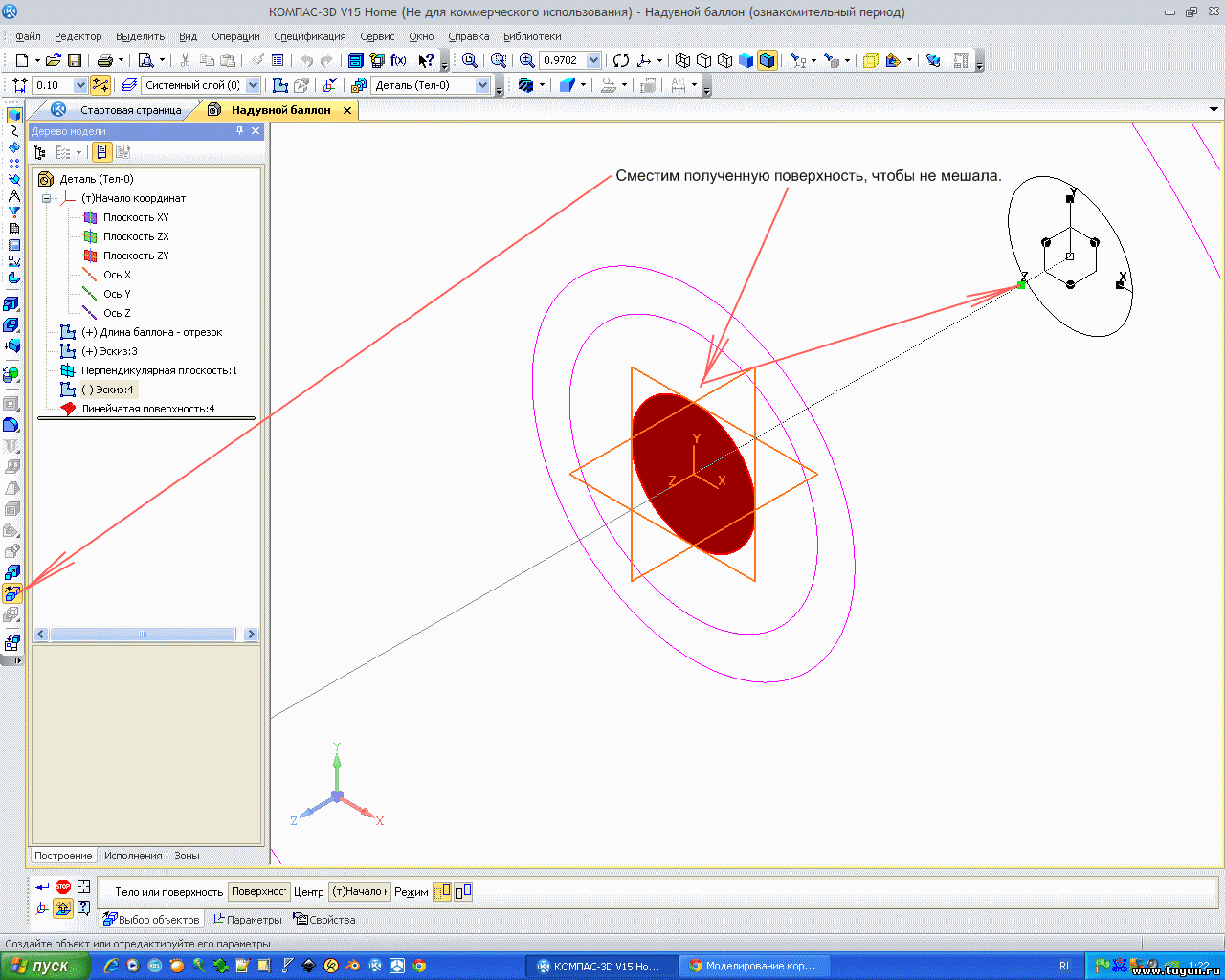

Прикрепления: 5144190.png(82.1 Kb) · 2205606.png(84.3 Kb) · 0657769.png(79.7 Kb) · 3444083.png(76.7 Kb) · 8852875.png(83.2 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Пятница, 16.01.2015, 22:55


ВолчараДата: 16.01.2015, 23:01 | Сообщение # 81
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

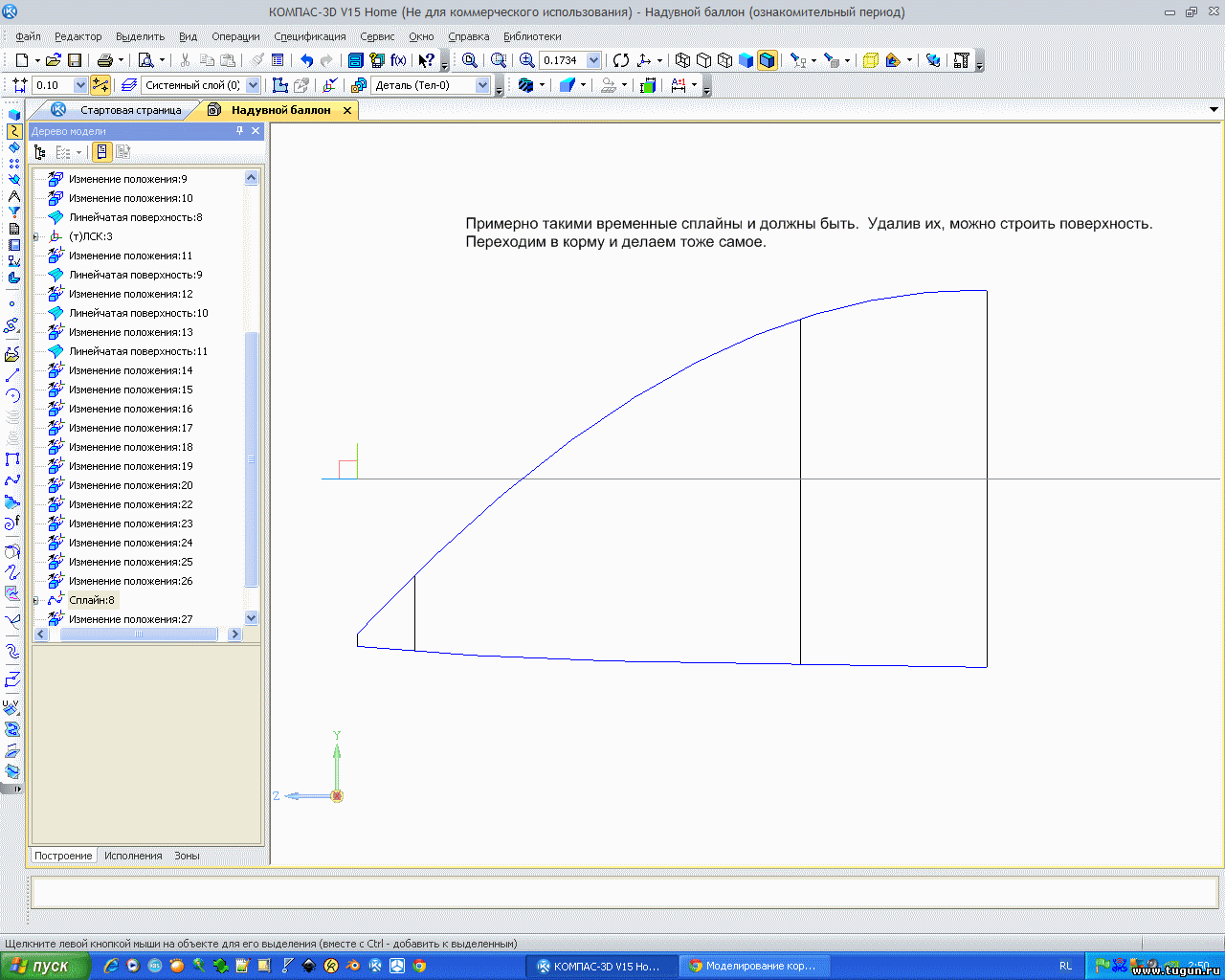

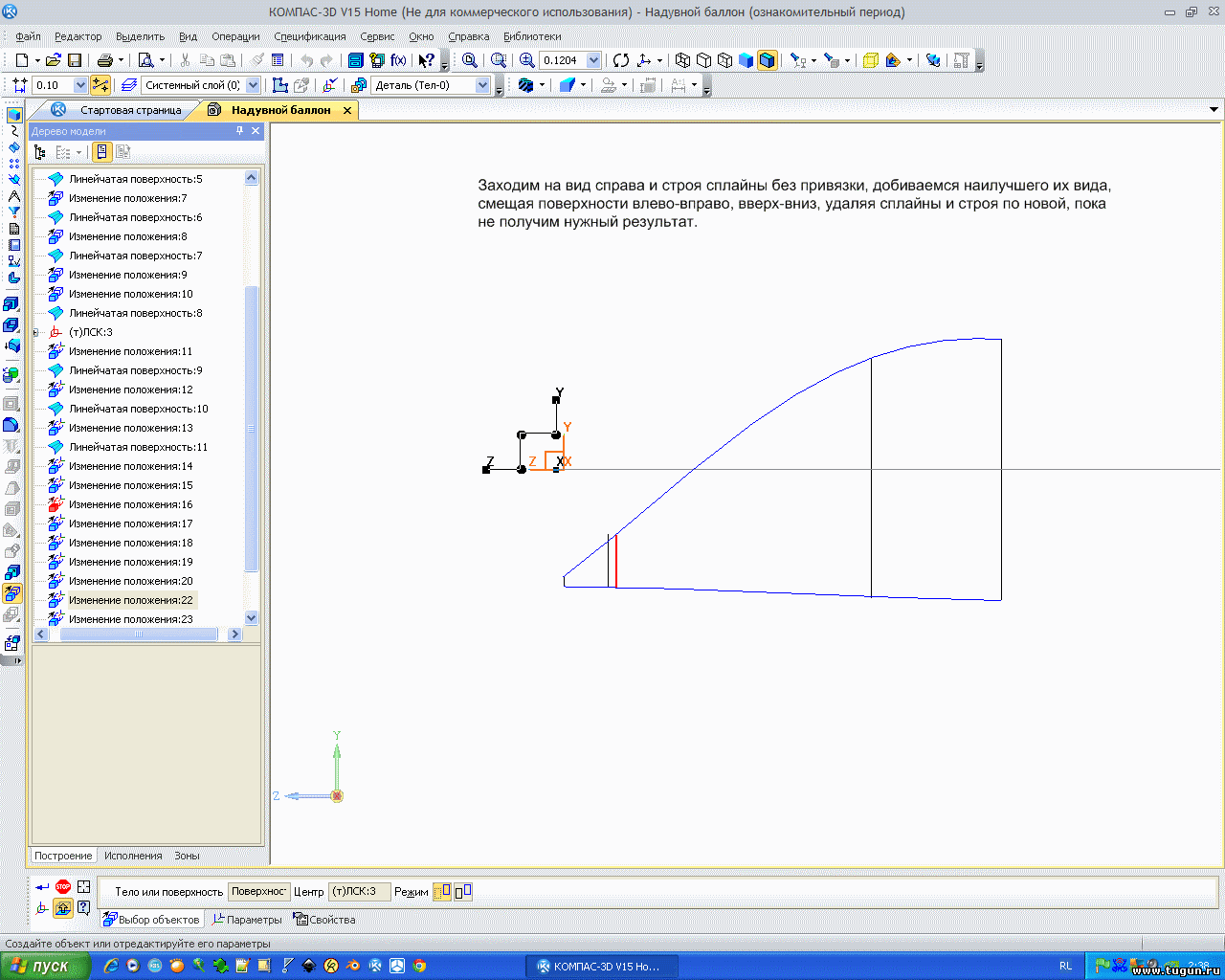

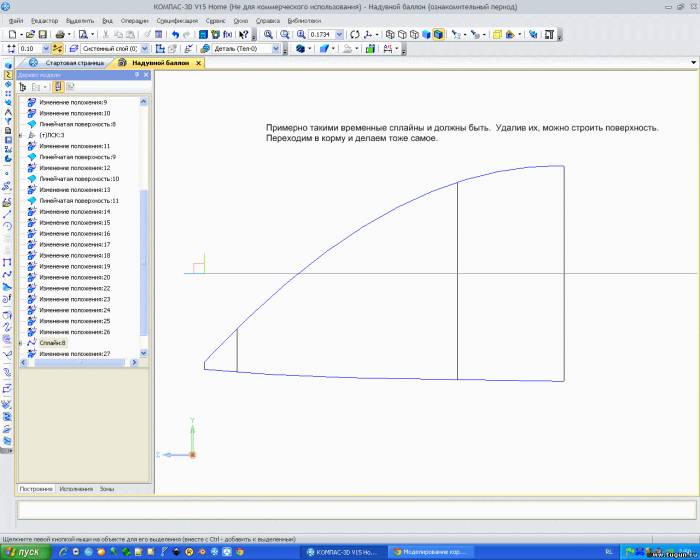

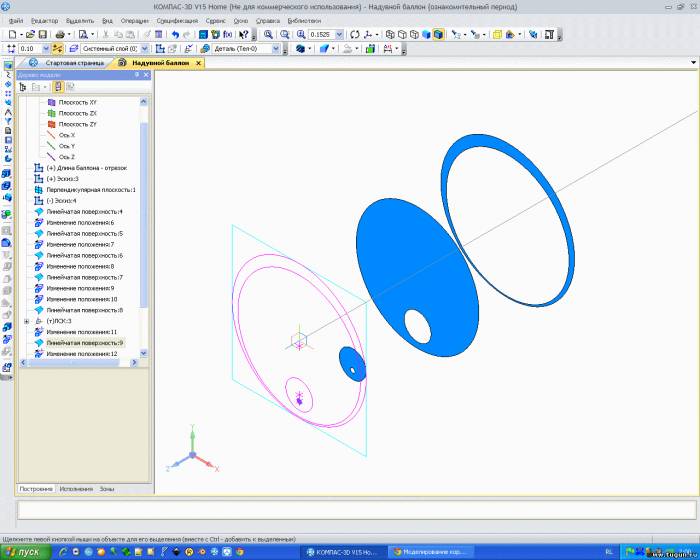

Дальнейшая работа будет сведена к следующему: перемещая каждую поверхность по оси, выбираем расстояние между ними, которое позволяет построить реальный обвод и при этом не забываем, что у нас есть возможность перемещать каждую поверхность-окружность в вертикальном направлении. В горизонтальном не надо и понятно почему.
Скрываем все мешающее и начинаем настраивать:



Прикрепления: 2618516.png(79.0 Kb) · 7744572.png(85.7 Kb) · 1217512.png(78.8 Kb) · 6061900.png(98.1 Kb) · 5949572.png(97.5 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Суббота, 17.01.2015, 00:43


ВолчараДата: 17.01.2015, 00:43 | Сообщение # 82
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

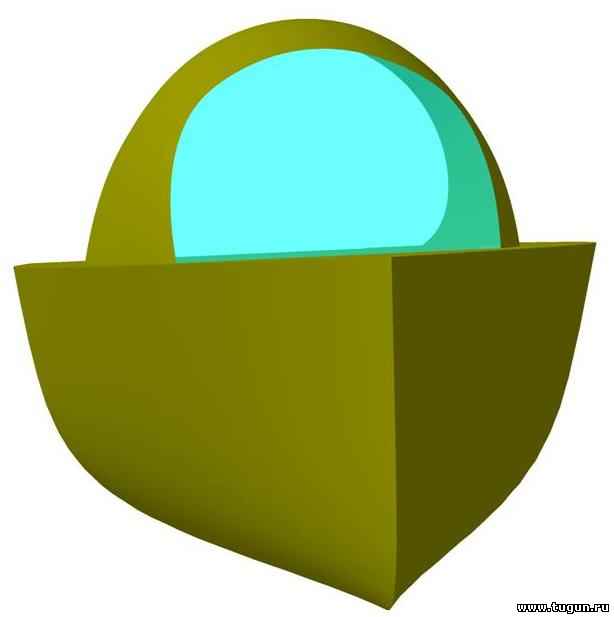

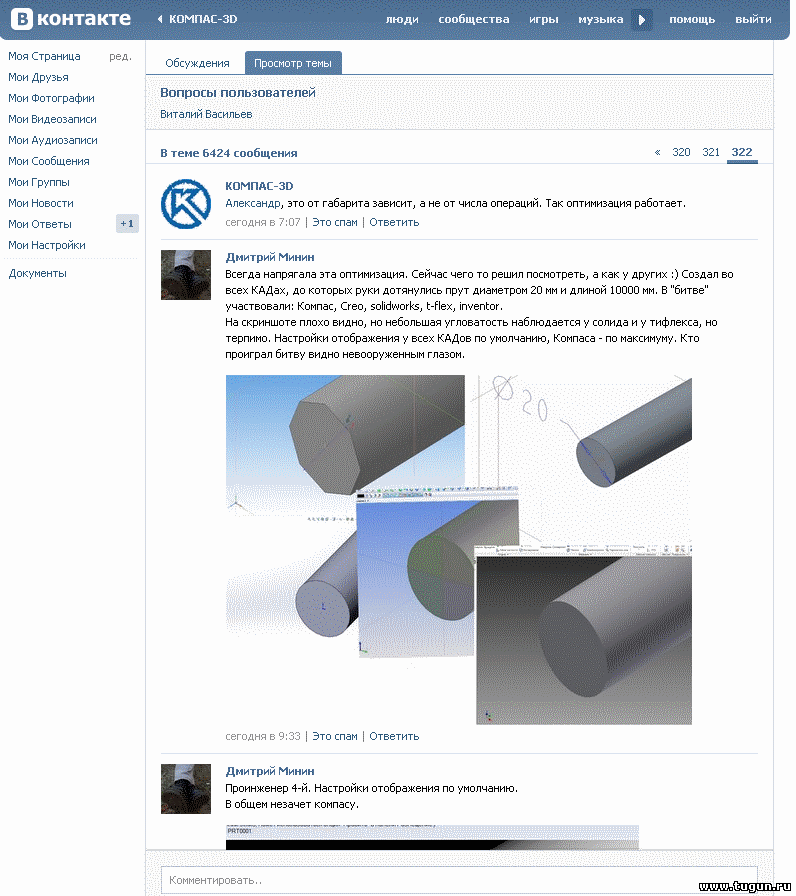

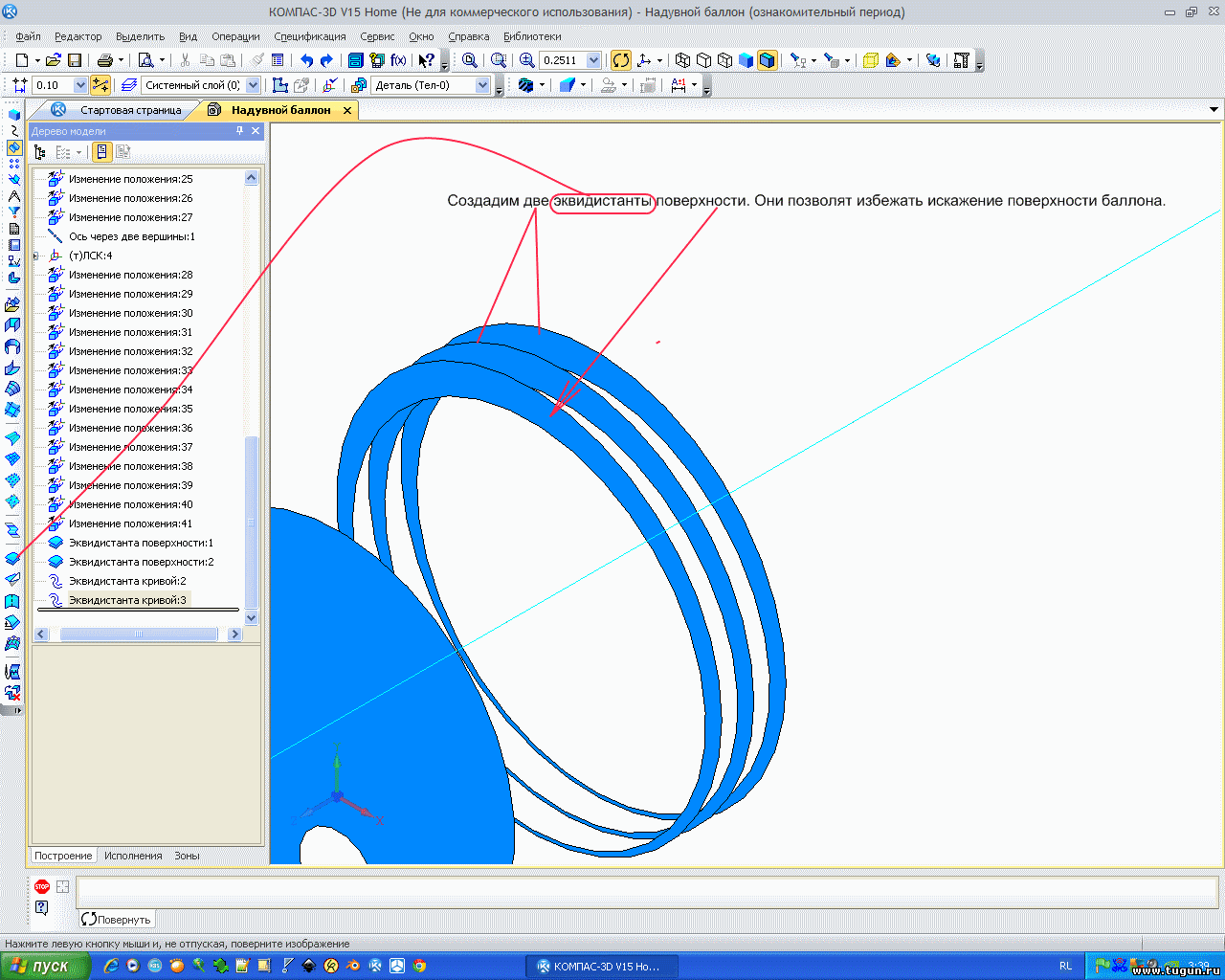

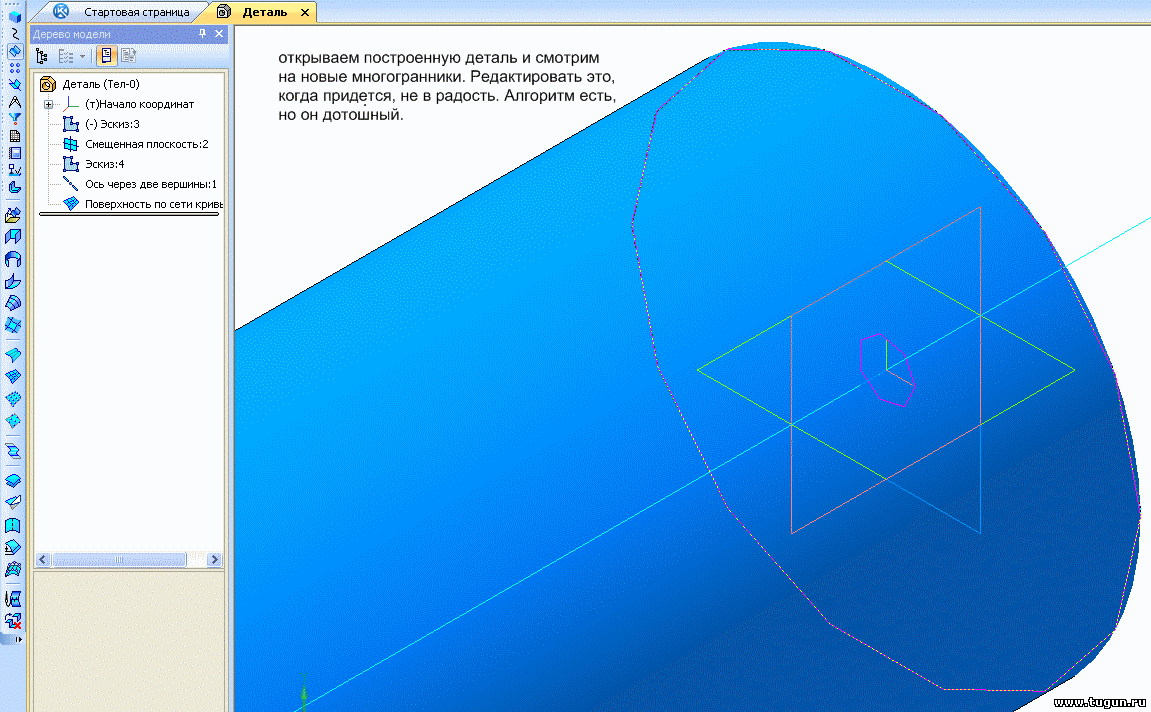

Столкнулся с проблемой в Компасе и буду разбираться с причиной возникающих искажений, при моделировании в реальных размерах. Возможно, так и должно быть. Рекомендую моделировать в масштабе 1:10. На снимках видно, как постепенно сплайны становятся граненными, если проследить от начала построения и до конца.
Получил ответ, который позволяет надеяться на лучшее будущее:


В общем так: все настройки перелопатил, все алгоритмы перепробовал, но проблема не устранима. Т.е. чем больше разница в размере между самой маленькой поверхностью и самой большой, ТЕМ БОЛЬШЕ БУДУТ ИСКАЖЕНИЯ И ВОЗМОЖНОСТЬ РЕДАКТИРОВАНИЯ ДЕТАЛИ ПЕРЕХОДИТ В РУСЛО ВЫСОКОГО ИСКУССТВА. Оптимизация программы урезает информацию для визуализации, что создает проблемы при редактировании. Придется ждать пары хороших библиотек и изменения оптимизации. Об этом отписал в поддержку программы и на этом завершаю курс по Компасу. Меня он не устраивает по единственной причине - оптимизация и интерес пропал.
Прикрепления: 7593541.png(84.7 Kb) · 5625152.png(92.3 Kb) · 3678910.png(93.6 Kb) · 0570477.png(89.7 Kb) · 5393361.png(140.2 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Суббота, 17.01.2015, 13:50


ВолчараДата: 17.01.2015, 18:20 | Сообщение # 83
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

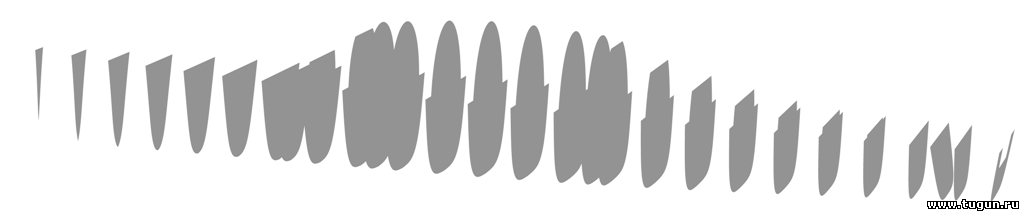

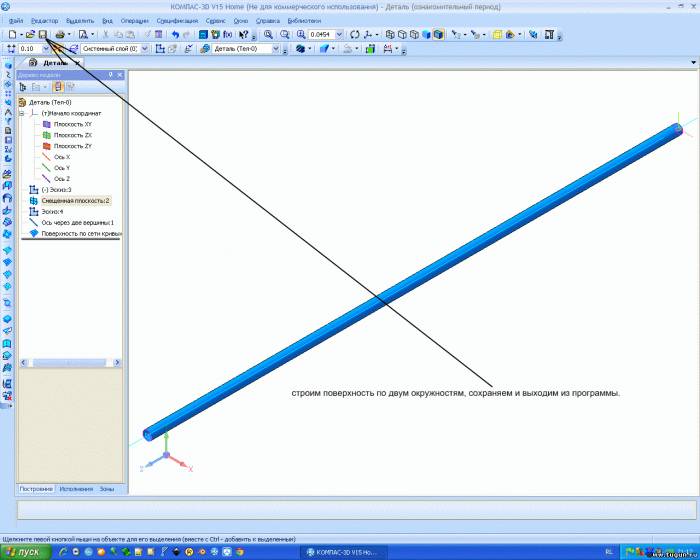

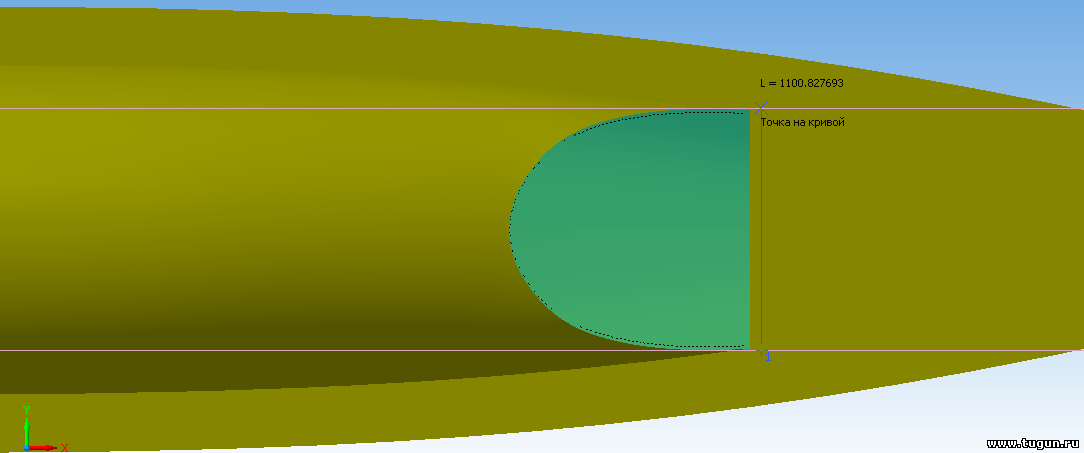

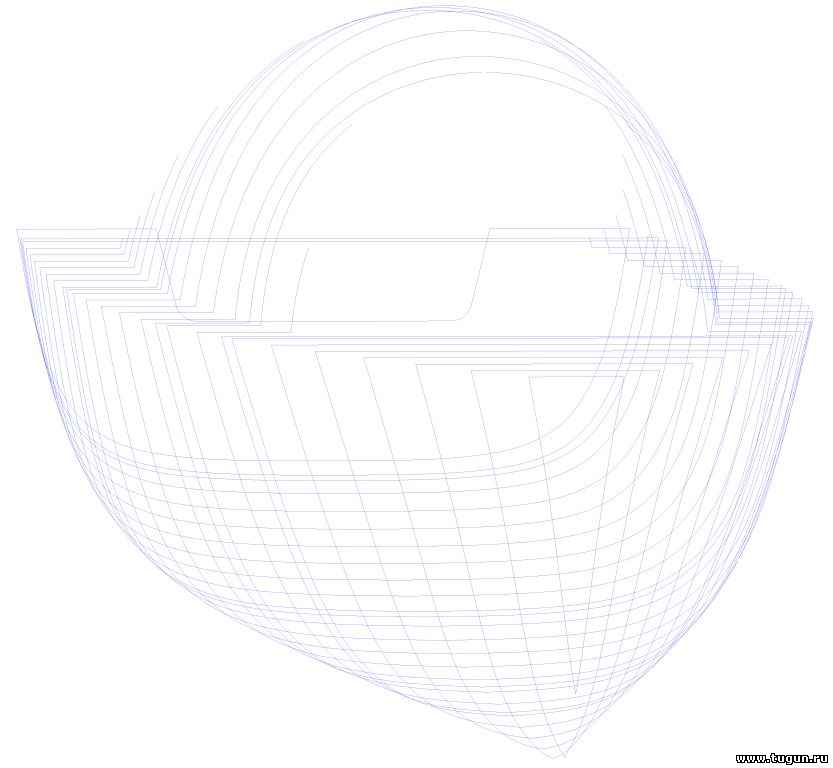

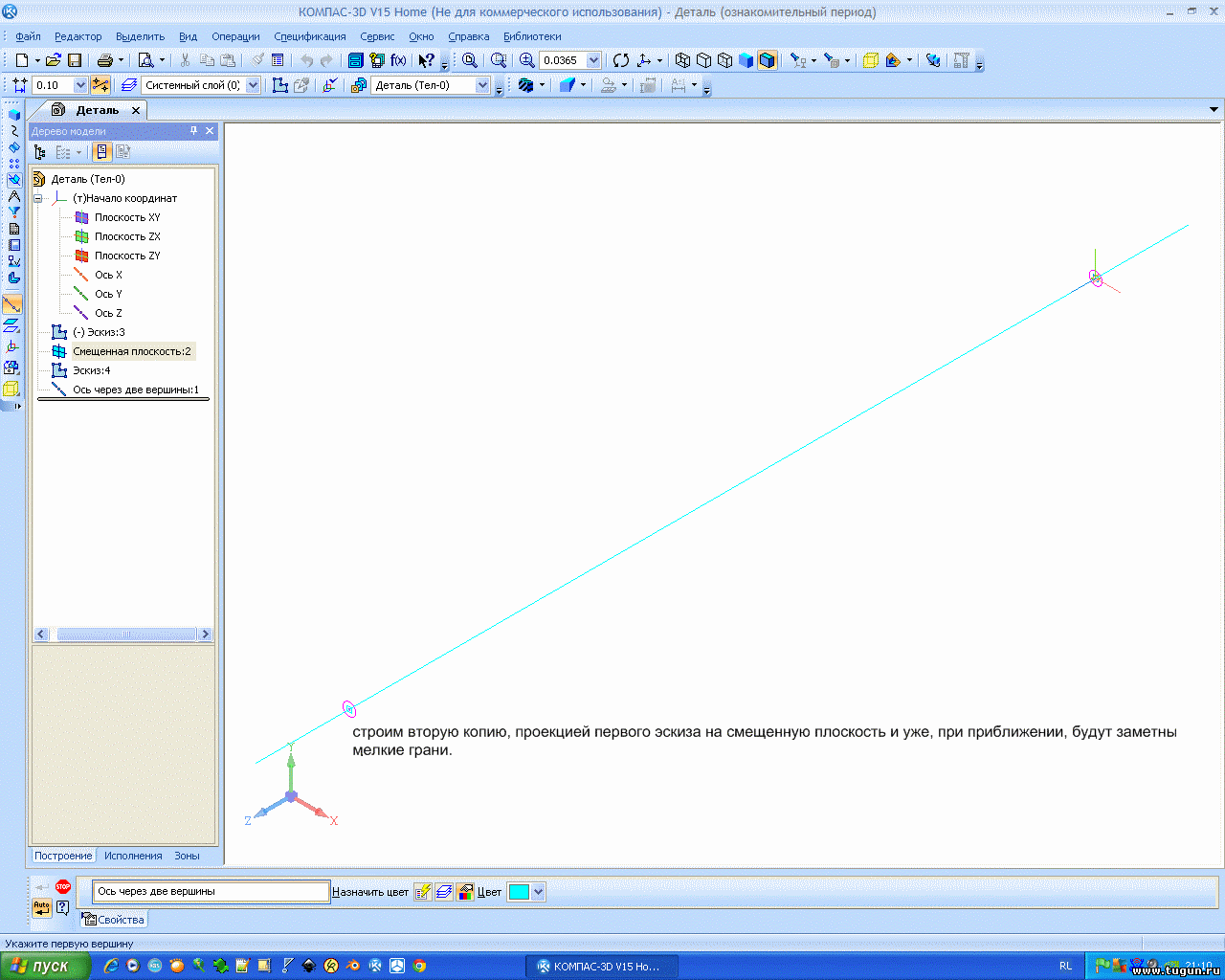

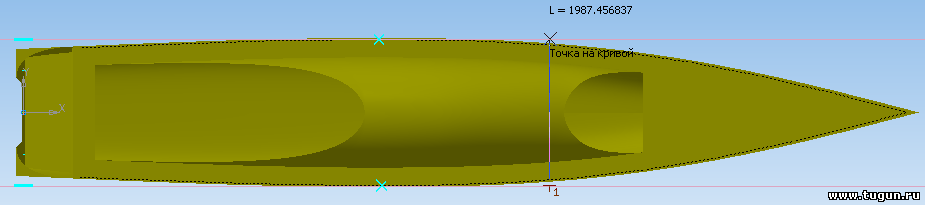

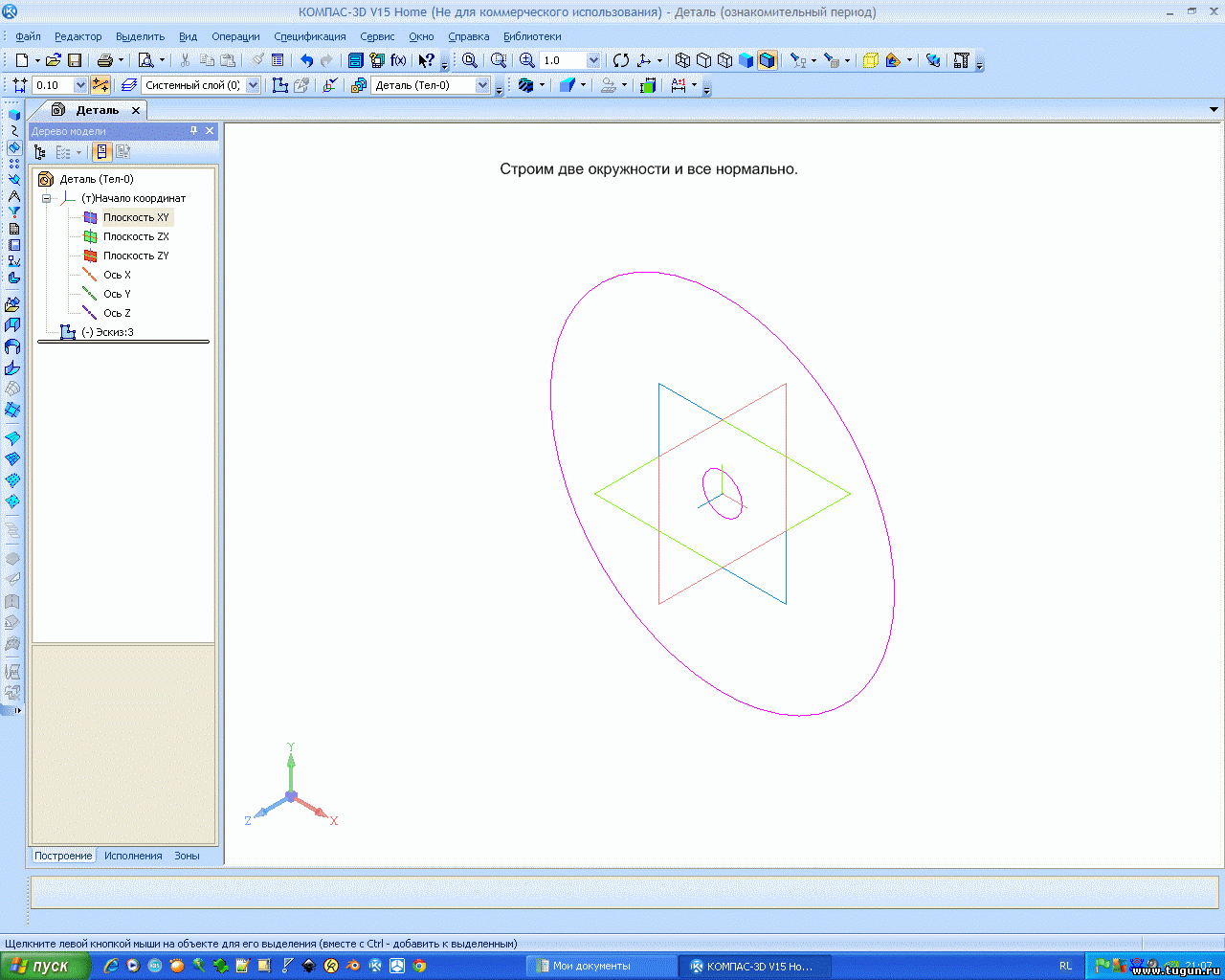

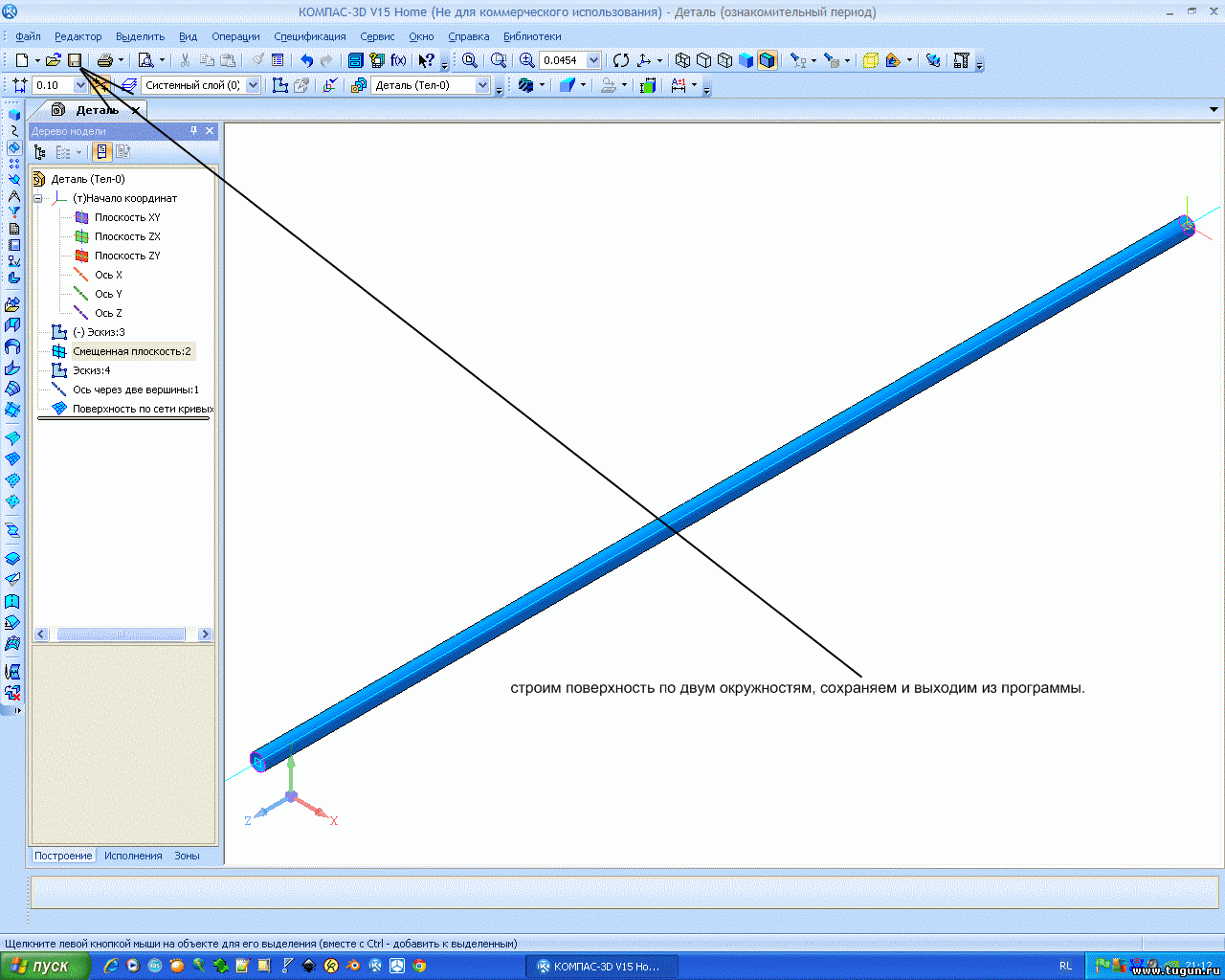

Поясню проблему:




Прикрепления: 3663827.png(113.7 Kb) · 8156981.png(116.1 Kb) · 8284425.png(135.2 Kb) · 6506447.png(132.0 Kb) · 6743563.png(116.2 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Воскресенье, 18.01.2015, 10:35


ВолчараДата: 18.01.2015, 13:06 | Сообщение # 84
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129

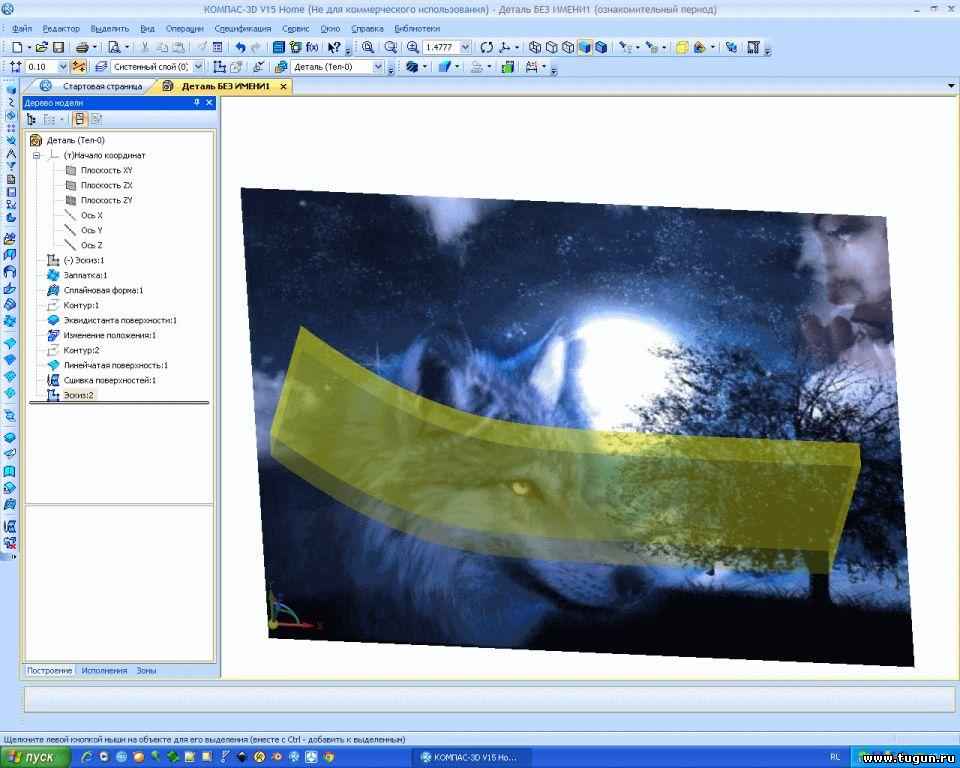

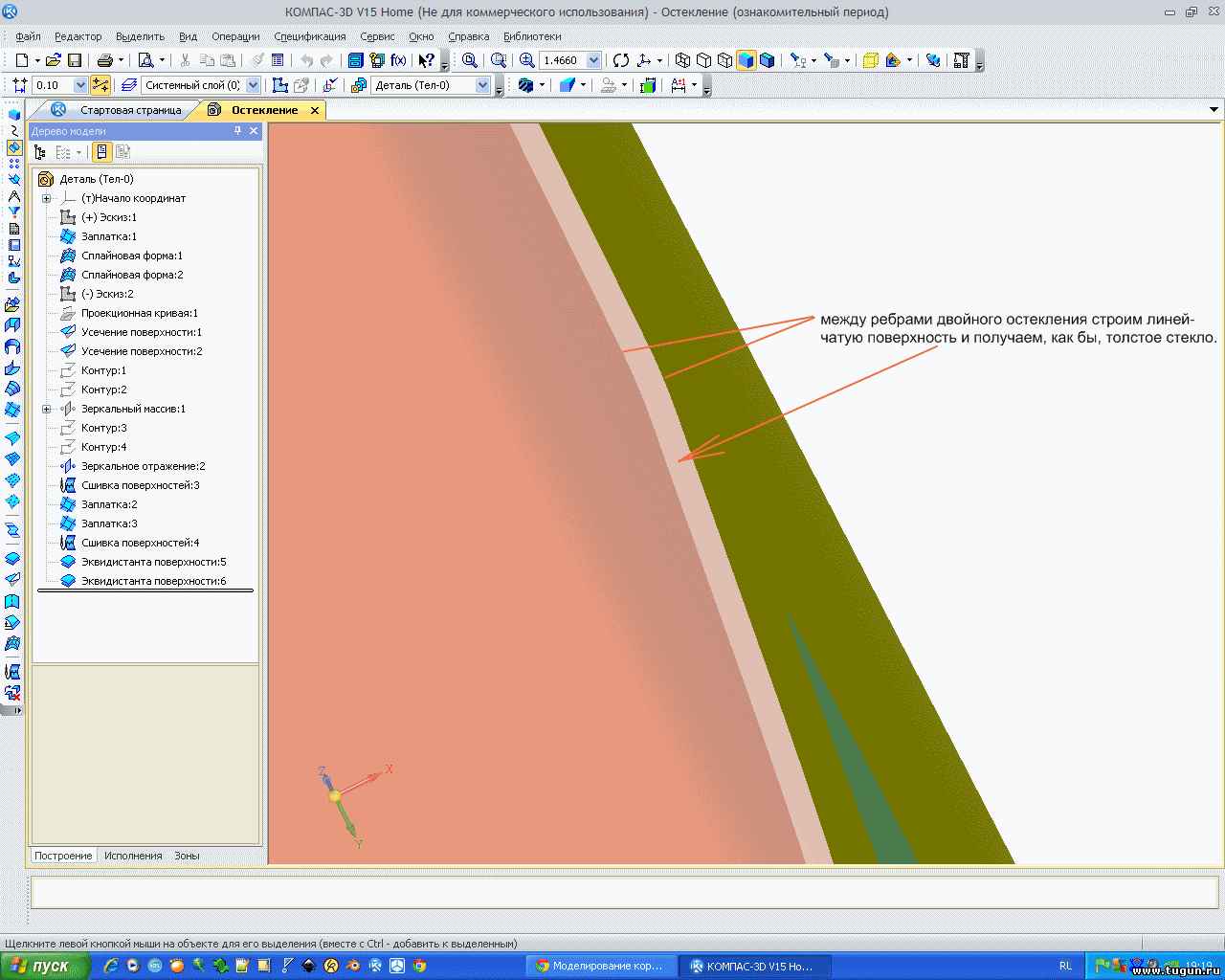

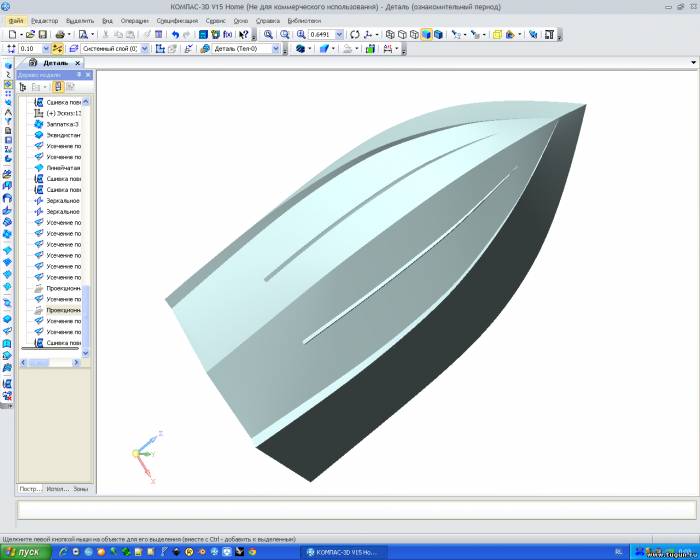

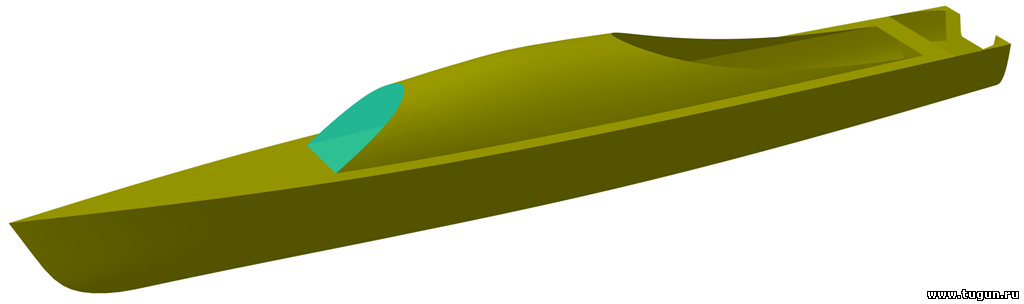

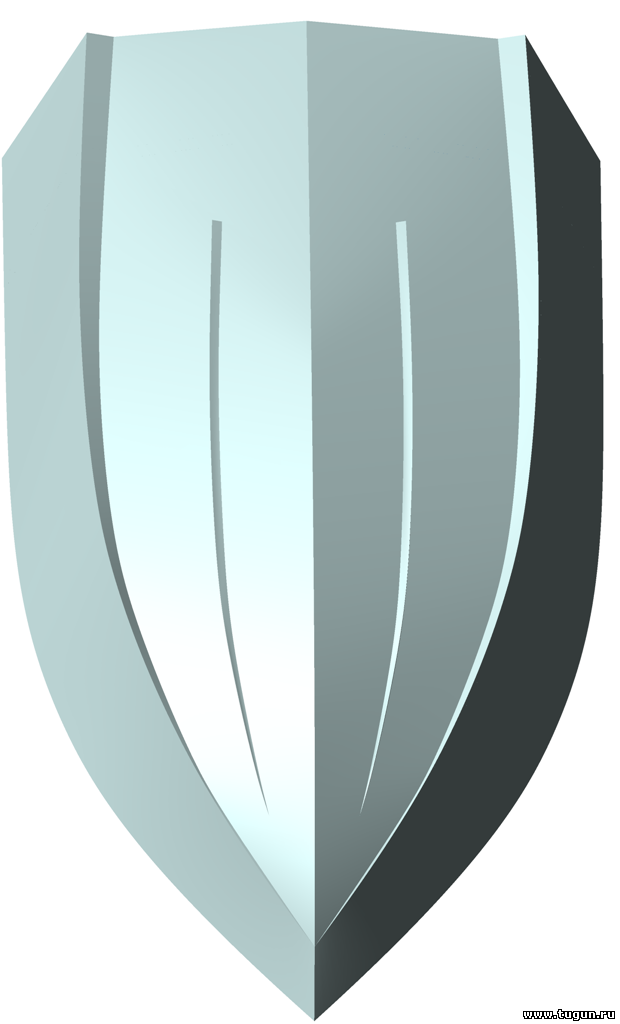

Толстое стекло: http://krasdownload.ru/file/e249c9e6edf43058/




Прикрепления: 8409427.jpg(110.2 Kb) · 0663660.png(142.3 Kb) · 7959148.png(119.4 Kb) · 0355895.png(63.0 Kb) · 0613994.png(148.6 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Суббота, 24.01.2015, 21:40


ВолчараДата: 20.01.2015, 20:18 | Сообщение # 85
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
От STP ASCON
Re: [SD#756183] Отрисовка в Компасе 3D
Добрый день, Александр!

Ваше замечание было передано в отдел аналитики.
Действительно, на данном этапе крупногабаритные модели упрощаются при отрисовке в 3D. Такое упрощение выполняется специально для повышения производительности процесса моделирования. Упрощение при отображении на экране не влияет на точность самой модели, так как хранится математика объектов. Т.е. при вычислении МЦХ, построения чертежей и т.п. данные будут передаваться именно математически.
Для получения реалистичного изображения модели следует использовать другие, специализированные пакеты.
С уважением,
Ольга Тарапова,
Служба технической поддержки компании АСКОН

Мне остается только сожалеть, что в поддержке программы не понимают, что невозможно построить чертежи по 3D модели, если эту 3D модель невозможно построить. Арифметика простая, но подход чисто русский.

Закрываю "двери" до декабря:
http://krasdownload.ru/file/96192824517ea9a1/

Прикрепления: 3419420.png(142.8 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Суббота, 24.01.2015, 21:17


ВолчараДата: 08.02.2016, 23:22 | Сообщение # 86
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Недавно рассмотрел 16-ю версию Компас 3D и заметил некие улучшения в 3D свободном моделировании. Медленно, но продвигается проект, но он никогда никого не догонит, но работать можно и уже сейчас. Последний свой проект сделал в нем, а буксировочное сопротивление проверил не в нем.

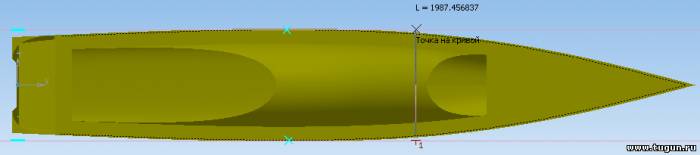

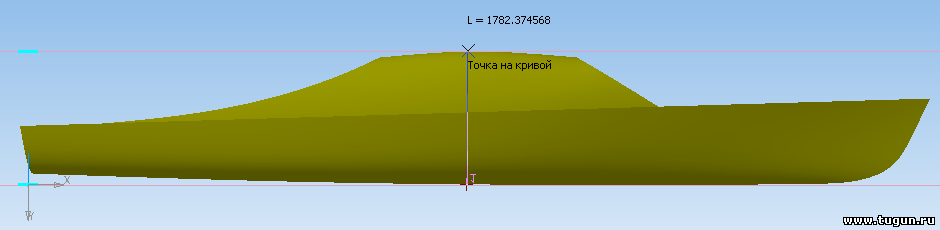

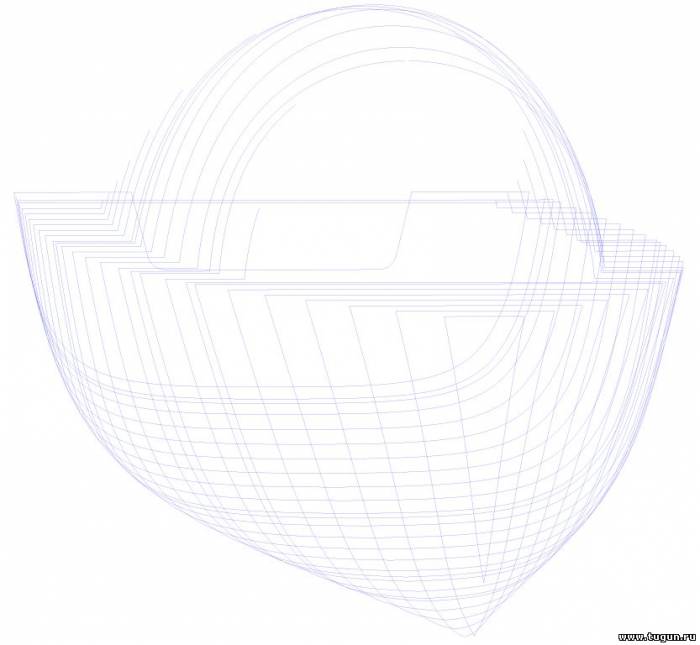

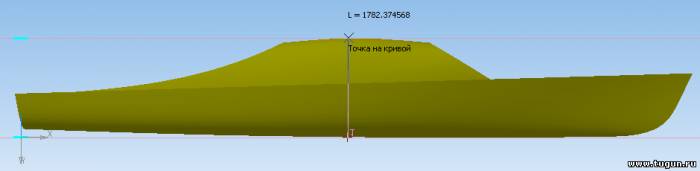

Прикрепления: 9741885.png(31.4 Kb) · 4919803.jpg(61.5 Kb) · 0230928.png(17.2 Kb) · 8062940.png(19.2 Kb) · 1433764.png(15.4 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 08.02.2016, 23:29


ВолчараДата: 08.02.2016, 23:32 | Сообщение # 87
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Прикрепления: 1640215.png(29.5 Kb) · 2601629.png(37.3 Kb) · 5740079.jpg(17.3 Kb) · 1369230.jpg(15.3 Kb)

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Вторник, 09.02.2016, 18:07


GIRДата: 26.03.2016, 13:53 | Сообщение # 88
Ильдус
Группа: Проверенные
Сообщений: 1451
Награды: 25
Репутация: 291
Александр, привет!
Это уже обводы военного корабля....

Человек может все...


ВолчараДата: 28.03.2016, 08:27 | Сообщение # 89
Александр
Автор темы
Группа: Проверенные
Сообщений: 684
Награды: 10
Репутация: 129
Цитата GIR ()
Это уже обводы военного корабля....
Привет!
Если быть точнее: у военного народа не может быть невоенного обвода и это правильно ибо жизнь этого народа и есть война или с собой, или с другими - я - обводами.

ОПТИМИЗАЦИЯ ЛЮБОГО ТРАНСПОРТНОГО СРЕДСТВА + РАЗРАБОТКА КОРПУСОВ И ИСПЫТАНИЕ В ВИРТУАЛЬНОМ ОБЪЕМЕ.
Сообщение отредактировал Волчара - Понедельник, 28.03.2016, 08:28


GIRДата: 28.03.2016, 11:42 | Сообщение # 90
Ильдус
Группа: Проверенные
Сообщений: 1451
Награды: 25
Репутация: 291
Успешного строительства! А мне еще моторную установку на свой кеяк доделывать... у меня скромнее весовые запросы ;-)
Человек может все...





Рыболовный форум » Техника для рыбалки » Домашняя верфь » Моделирование корпуса судна в KOMPAS-3D_V15_Home (3D моделирование)
  • Страница 3 из 4
  • «
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:



  • 25.12.2021: Подводная камера
  • 24.12.2021: Эхолот Lowrance Hook2-4x с датчиком Bullet
  • 23.12.2021: Продам палатку УП2 мини+тёплый пол.
  • 11.11.2021: Твердотопливные котлы длительного горения Гор... (2)
  • 11.11.2021: Твердотопливные котлы длительного горения Гор...
  • 09.11.2021: куча поплавков
  • 09.11.2021: сапоги BAFFIN 5000 р
  • 09.11.2021: Зимние сапоги BAFFIN POLAR PROVEN
  • 09.11.2021: штаны зимние со вставками
  • 08.11.2021: зимний ящик
  • 03.11.2021: Приглашаем на рыбалку!
  • 18.10.2021: Продам лодку


  • Copyright www.tugun.ru © 2008 - 2021 | при использовании материалов с сайта - активная ссылка обязательна

    Контакты · Ссылки · Мы в Дзене · 18+
