Форум рыбаков » Техника для рыбалки » Домашняя верфь » лифт+трим. (Полуколхозный трим+лифт.)
лифт+трим.
Юрий1Дата: 20.01.2016, 23:12 | Сообщение # 31
Юрий
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: -15
Сергей 24, молодец ! Мне понравилось твое изделие, сам все думаю лифт сколхозить. Не подскажешь по пневматике по-конкретнее от чего она. И какой вес поднять может, у меня Ямаха 40 4т, около 100 кг. Как думаешь подойдет, или что то другое смотреть ?



Сергей24Дата: 25.01.2016, 20:55 | Сообщение # 32
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1706
Награды: 27
Репутация: 343
Цилиндры Камоцци, брал здесь.
http://rubrikator.org/russia/krasnoyarsk/kamotstsi-pnevmatika

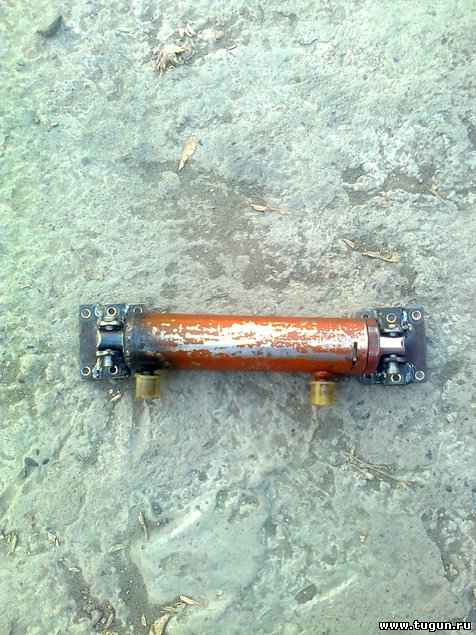

Усилие развиваемое цилиндром, зависит от максимального давления и диаметра поршня. На фотках цилиндр диаметром 32 мм, при давлении 10 кг/см2, "толкает" где то 80 кг. Максимальное рабочее давление пнев. цилиндров 10 кг/см2. Давление выше 10кг/см2, по тех. хар. поднять нельзя, значит, что бы увеличить силу давления, нужен цилиндр с большой площадью поршня.
Кроме веса мотора, дополнительное сопротивление подъему мотора, создает упор на гребном винте.
Ежели надумаешь сработать лифт, то лучше взять гидроцилиндр от комбайна Енисей, и подрезать до требуемого вылета.
http://www.autoopt.ru/auto/catalog/tractor/kzk/kzk-enisey-1200a/203/



Заморочка в масленой станции. Цена счас.
http://www.ebay.com/itm....vxp=mtr

А зачем тебе лифт?
Прикрепления: 9036158.jpg(96.3 Kb)




Юрий1Дата: 26.01.2016, 22:34 | Сообщение # 33
Юрий
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: -15
Спасибо за наколки, насчет вопроса «зачем мне лифт ?» , ХОЧУJ.Лодка Крым, мотор Ямаха 40 4т. Хожу на винте, а побоковушкам на водометной приставке, переобуваюсь. Под водомет мотор надо
поднимать на 15 см. Тяжелый гад, если руками, поэтому был сделан регулируемый
транец где подъем осуществляется вращением болта. В принципе и так нормально,
но хочется удобств. А самое главное точнее регулировать высоту мотора. Сейчас
предполагаю, что низковато  установлен.
Изначально установил вровень с продолжением линии киля, но так как из-за регулируемого
а транца получилось, что мотор отодвинут от кормы на 15 см , то ехал за
товарищем и цеплял камни винтом. (лодки и моторы у нас одинаковые, только у
него без доп. транца), а так хочется на ходу поднять на сколько возможно,
иногда сантиметры спасают.




Сергей24Дата: 27.01.2016, 19:41 | Сообщение # 34
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1706
Награды: 27
Репутация: 343
Была такая мысля, что под водомет лифт нужен.

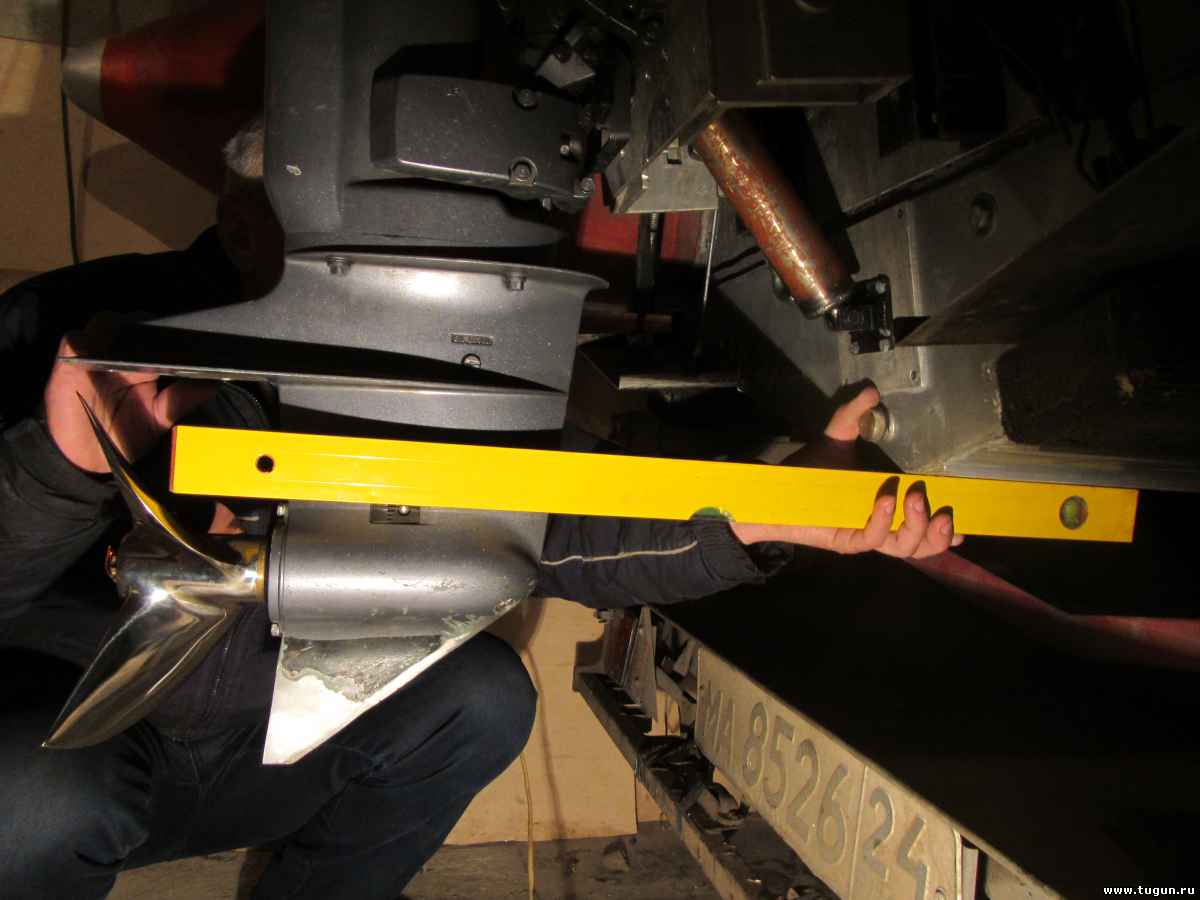

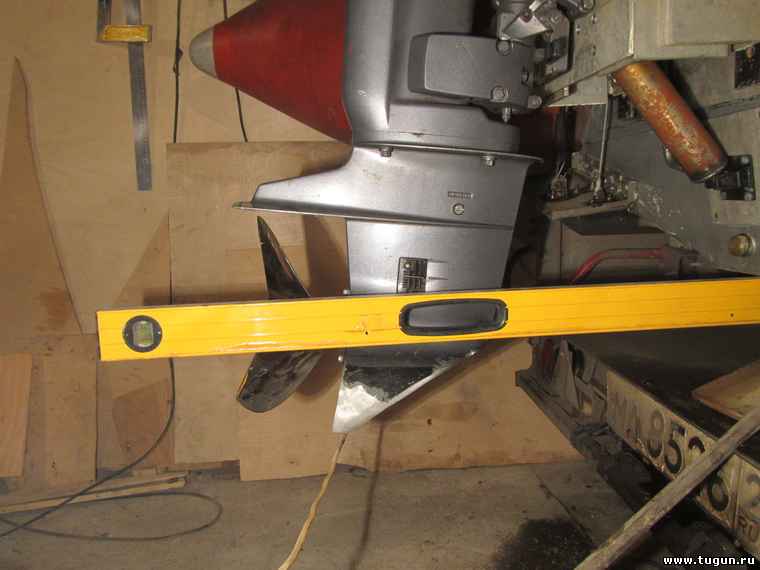

На выносном транце, мотор изначально навешивается выше. Мой выносной транец имеет вылет где то 220 мм. Глянь как в статике.


Так на ходу.

'

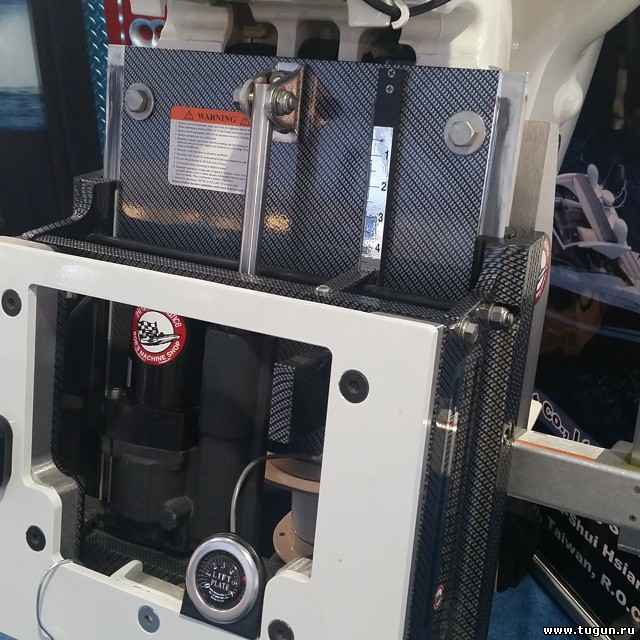

Если только лифт, то в двух цилиндрах смысла нет. Фабричные идут с одним цилиндром.


http://www.youtube.com/watch?v=cGNkV7hjuc0
Кстати, можно попробовать подобрать актуатор, но степень защиты желательно IP68.
Под мои хотелки у лифта вынос 100 мм.
$IMAGE4$

Трим с лифтом дают возможность "тонко" настроить гребной винт по высоте и углу. Дело не только в максимальной скорости, глянь на обороты и скорость в крейсерском режиме. Заезд в аквариуме.

Прикрепления: 4638987.jpg(89.8 Kb) · 5417591.jpg(158.4 Kb) · 8750732.jpg(120.8 Kb)




Юрий1Дата: 28.01.2016, 23:46 | Сообщение # 35
Юрий
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: -15

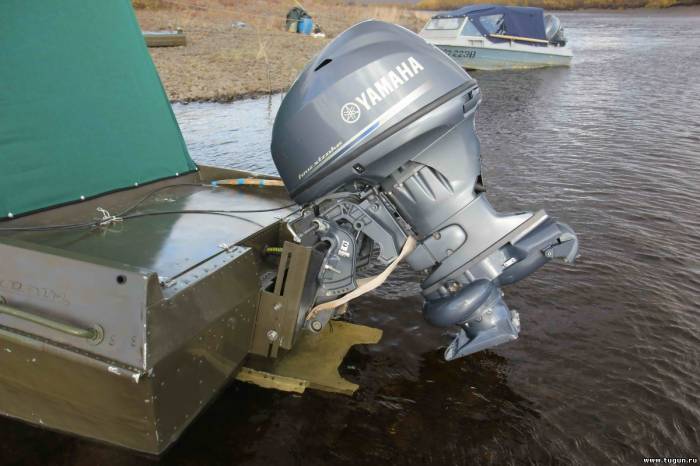

Сергей спасибо за советы. У нас с тобой лодки ,конечно ,разные но судя по твоей первой фото с линейкой, мне надо где то так же поднимать мотор, а у меня АКП вровень с линейкой. Попробую прилепить свою фотку, правда уже с водометом, чтоб понял какой у меня сейчас " лифт"  smile

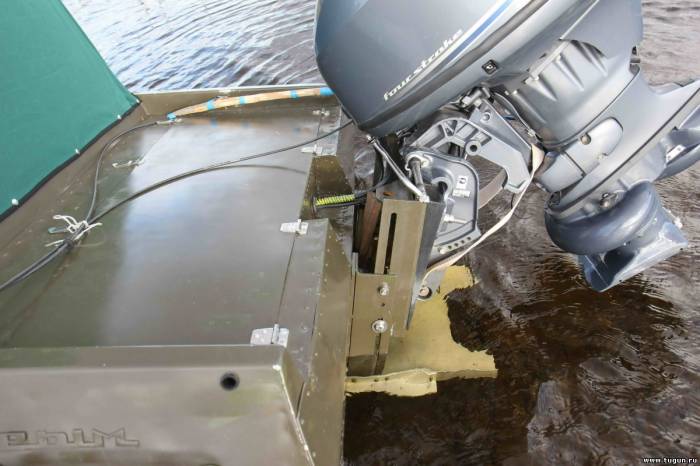

К сожалению регулировочный болт был из херовой стали, на нем съело резьбу, пришлось выкинуть и на скорую руку засунуть первое ,что попалось. Попалась палка  smile

Сейчас, пока есть время, собираюсь конструкцию переделать, вот и задумался сделать уже чтоб с кнопочки управлялось. Твоя конструкция понравилась, но напрягает масляная станция, вернее цена. Попадалась на глаза вот такая информация http://forum.motolodka.ru/read.php?f=1&i=1599473&t=1599473
Взвешиваю за и против, может правда домкрат использовать ?
Прикрепления: 5529036.jpg(116.9 Kb) · 7935523.jpg(113.9 Kb)




Сергей24Дата: 29.01.2016, 03:05 | Сообщение # 36
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1706
Награды: 27
Репутация: 343
Хрен его знает, хватит ли силов у моторчика эл. домкрата, поднять мотор на ходу, велико сомнение, что поднимет. Подобный домкрат использовал в качестве движителя для трима. С мотором 30 л.с. работал, но точку приложения силы пришлось подбирать.

http://forum.motolodka.ru/read.php?f=1&i=1157482&t=1157482
