Рыболовный форум » Техника для рыбалки » Домашняя верфь » лифт+трим. (Полуколхозный трим+лифт.)
лифт+трим.
Сергей24Дата: 09.01.2016, 18:03 | Сообщение # 1
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Тема, то в общем от скуки, политика надоела, душевную тему о правильном опохмелье, сгубили ортодоксальные трезвенники, в теме за Hidea, мои посты были признаны заказными и проплаченными (в сумме 600 рублев). По сему и возникла мысля замутить нейтральную тему, может кому и будет любопытно почитать от делать нех.
А ежели сурьезно, то разговор, за такие приблуды на лодку как лифт и трим. Интерес был, шоб объединить эти изделия в одно. В продаже сии изделия есть, но стоят дороговато, да и интересно было сколхозить самому, на предмет, получится или нет.
Фабричные изделия.
Трим-40950.00 руб.


Лифт-61600.00 руб.

Прикрепления: 5019685.jpg(10.4 Kb) · 7198411.jpg(5.8 Kb)




Сергей24Дата: 09.01.2016, 18:06 | Сообщение # 2
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Ежели с тримом было все понятно и механизм работал вполне себе нормально,
http://forum.motolodka.ru/read.php?f=1&i=1458912&t=1458912
то лифт регулировался в ручную, требовал остановки и определенных физических усилий, к чему я отношусь крайне отрицательно. Возникла навязчивая мысля об регулировки лифта с кнопочки. Мысля не давала покою мозгу и так уставшему от алкоголя, и шоб убрать назойливый зуд в башке, была предпринята попытка механизировать тот лифт.

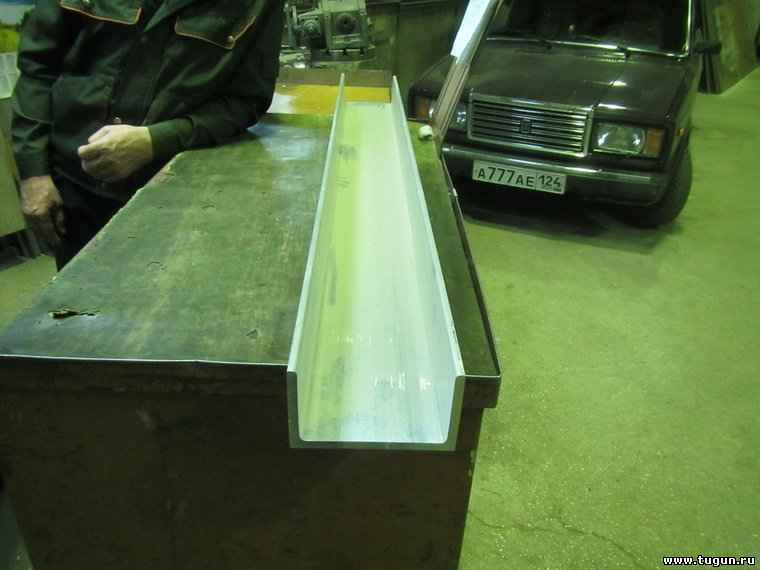

Уголок нужного размера не нашелся, распустили швеллер Д16Т.

Прикрепления: 9749485.jpg(66.0 Kb)




Сергей24Дата: 09.01.2016, 18:07 | Сообщение # 3
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

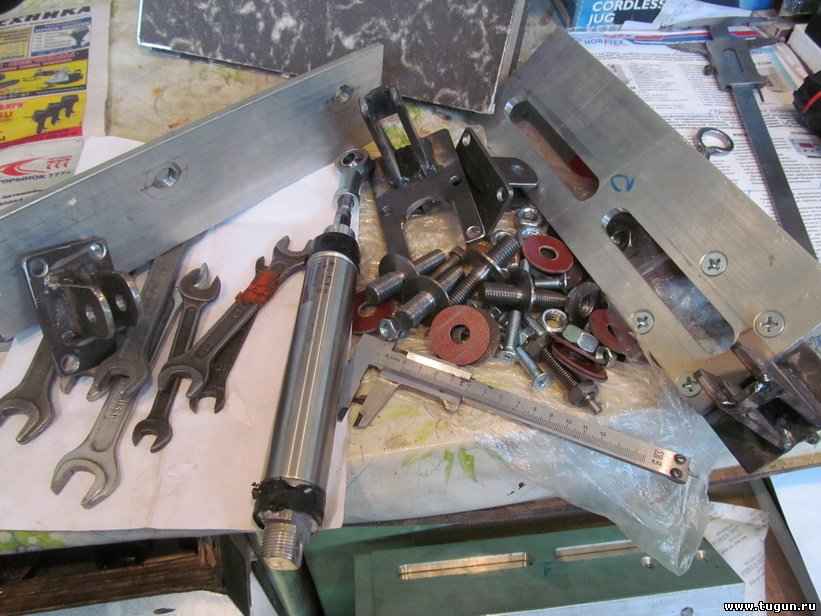

Заготовки.

Прикрепления: 2473138.jpg(108.0 Kb)




Сергей24Дата: 09.01.2016, 18:08 | Сообщение # 4
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

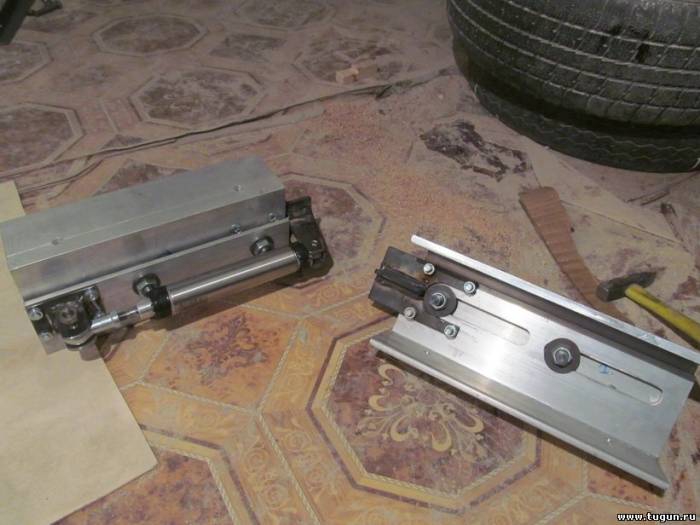

Проверочная сборка.

Прикрепления: 0872433.jpg(93.9 Kb)




Сергей24Дата: 09.01.2016, 18:12 | Сообщение # 5
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

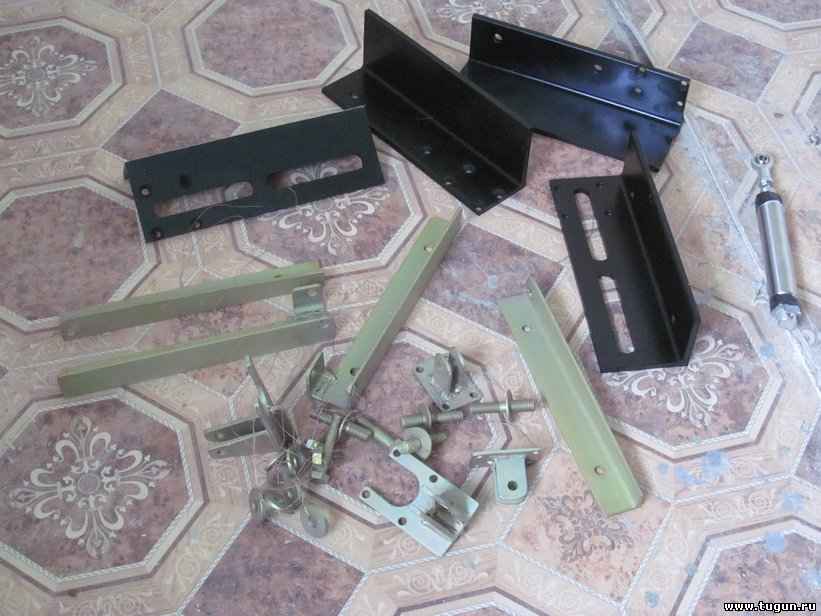

Все вроде собирается, разобрал. Закинул в гальванику. Железки в цинк, люминь анодирование+покраска.
Прикрепления: 8302889.jpg(107.6 Kb)




ДимкаДата: 09.01.2016, 18:14 | Сообщение # 6
Дмитрий
Группа: Проверенные
Сообщений: 3711
Награды: 37
Репутация: 608
Сергей24, крутяк, чо по деньгам трим встал?
ЕДЕТ КО МНЕ ВОЛЖАНОЧКА !
связь: 89050867658


Сергей24Дата: 09.01.2016, 18:17 | Сообщение # 7
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

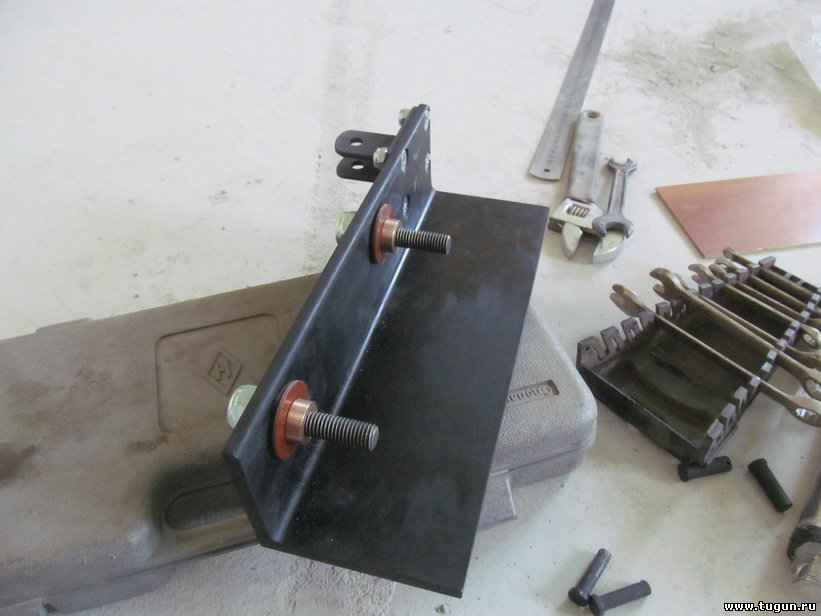

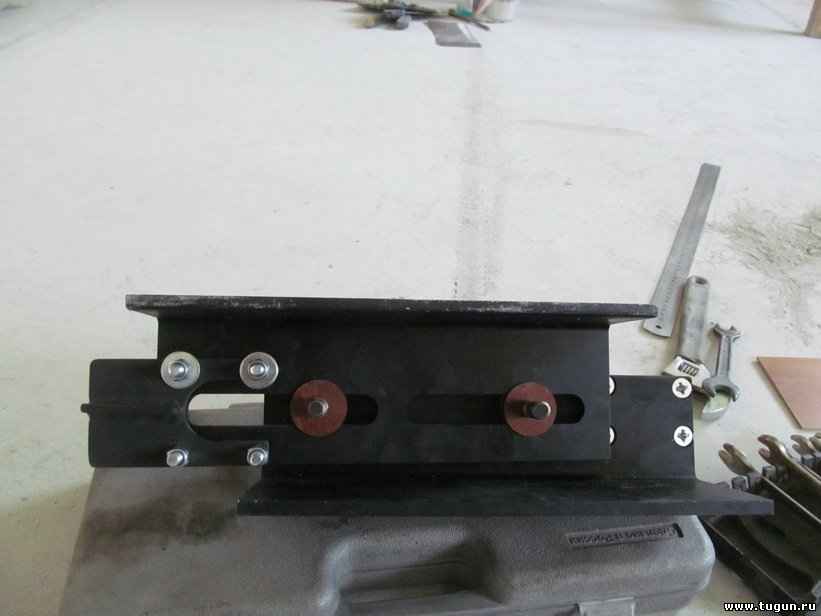

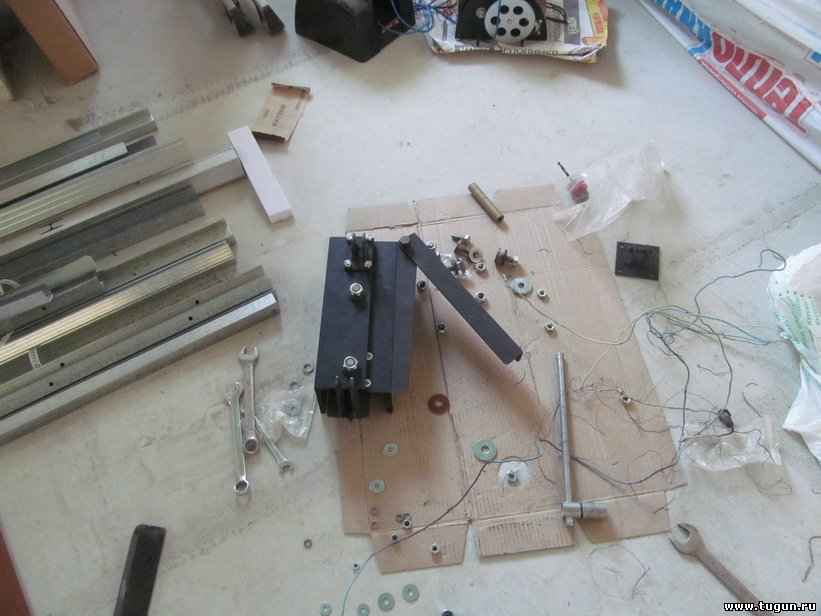

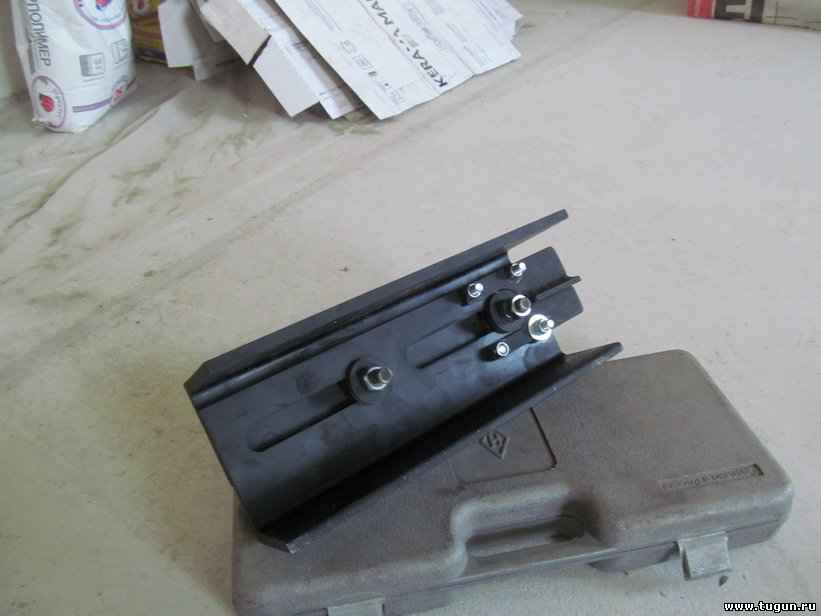

По малеху собирается.

С шарниром.
Прикрепления: 1606823.jpg(65.5 Kb) · 7971509.jpg(57.8 Kb) · 1608498.jpg(62.2 Kb) · 9969708.jpg(83.0 Kb)




Сергей24Дата: 09.01.2016, 18:21 | Сообщение # 8
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

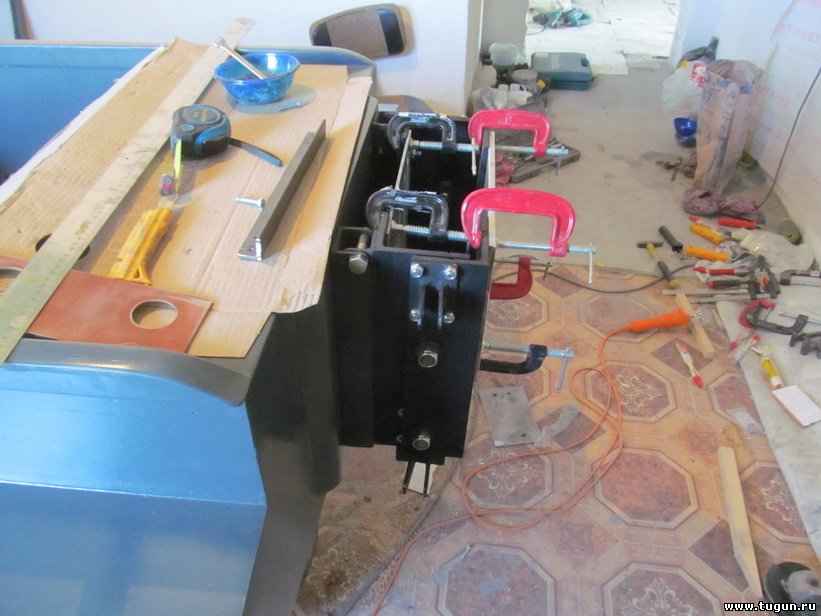

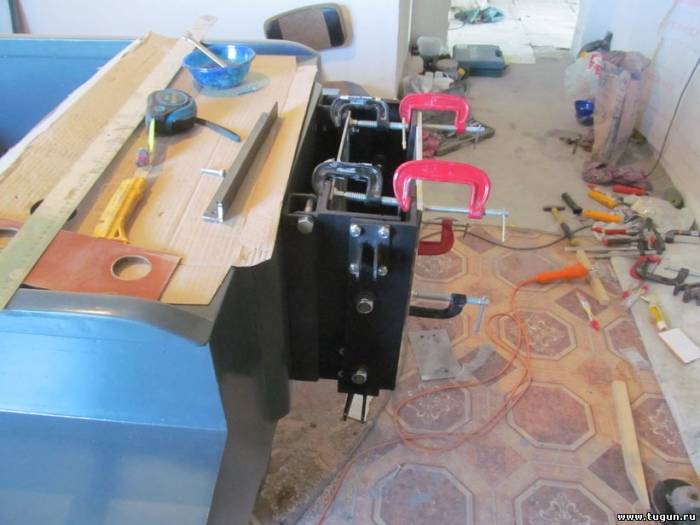

Подгонка по транцу.

Прикрепления: 1002453.jpg(83.3 Kb)




Сергей24Дата: 09.01.2016, 18:23 | Сообщение # 9
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Транец на выносной транец.

Прикрепления: 2840519.jpg(72.4 Kb)




Сергей24Дата: 09.01.2016, 18:25 | Сообщение # 10
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

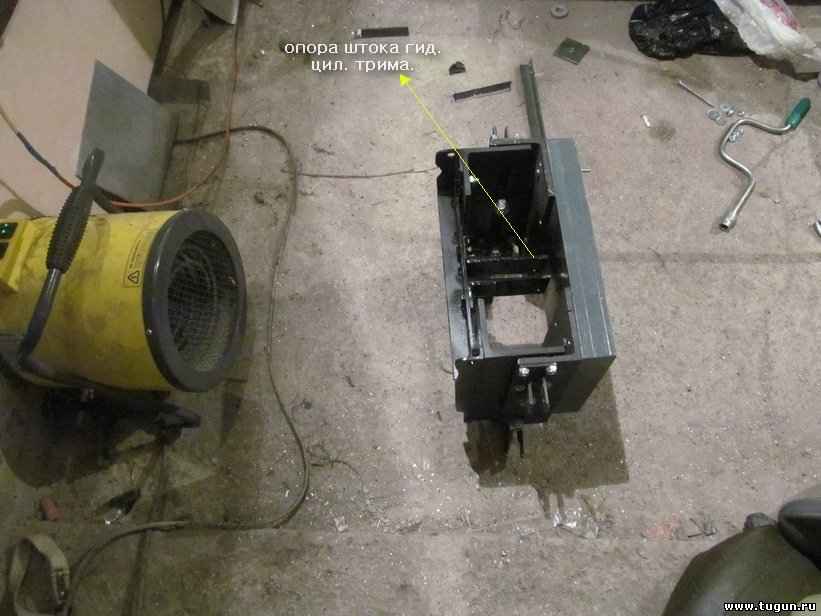

Почти готовое изделие.

Прикрепления: 2839570.jpg(95.2 Kb)




Сергей24Дата: 09.01.2016, 18:26 | Сообщение # 11
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

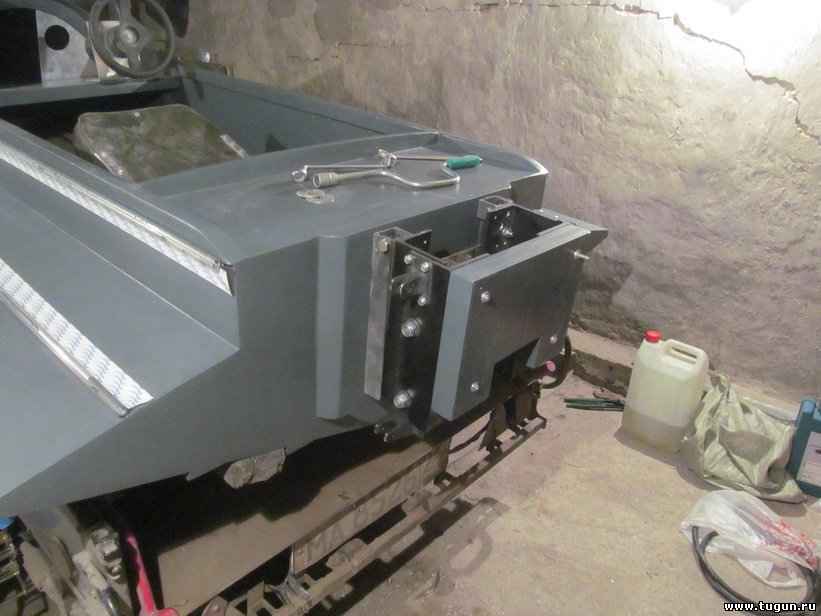

Установка.

Прикрепления: 2664924.jpg(84.3 Kb)




Сергей24Дата: 09.01.2016, 18:29 | Сообщение # 12
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

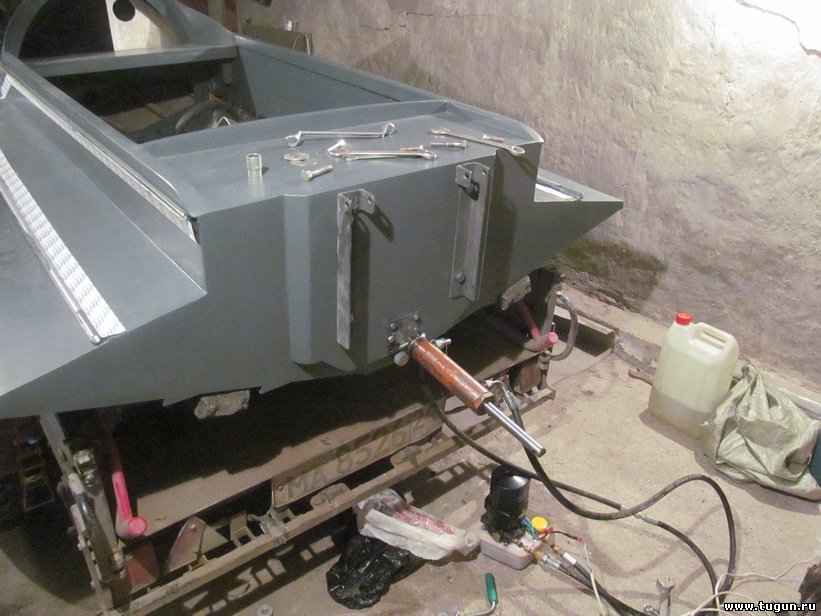

Гидроцилиндр. Подробно здеся.
http://forum.motolodka.ru/read.php?f=1&i=1458912&t=1458912

Прикрепления: 5793881.jpg(94.3 Kb)




Сергей24Дата: 09.01.2016, 18:32 | Сообщение # 13
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

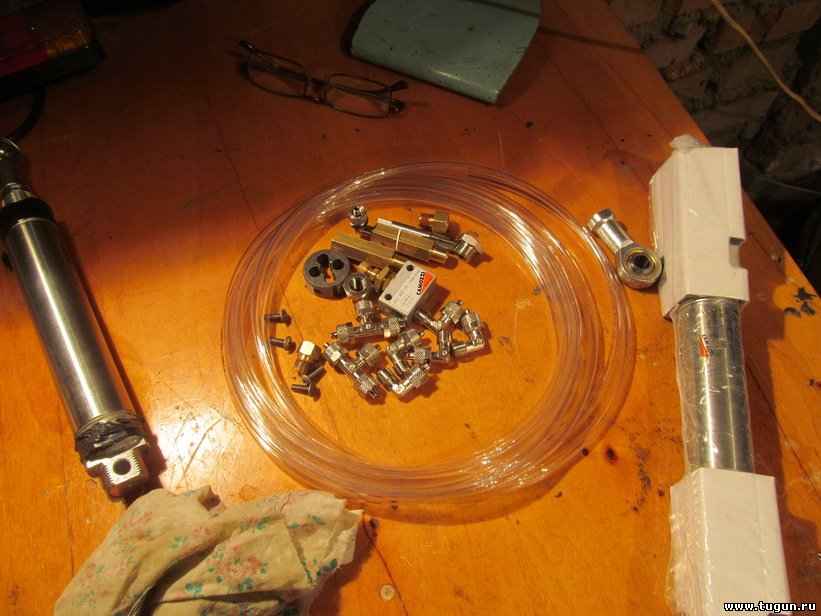

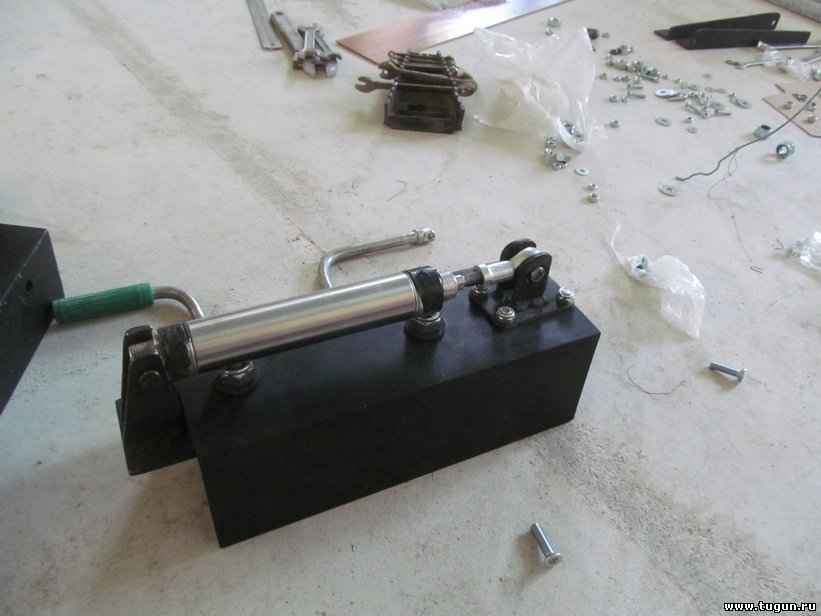

Для облегчения веса, применены цилиндры от пневматики. Работают на лифт.



Прикрепления: 9817404.jpg(68.9 Kb) · 0188500.jpg(93.7 Kb)


Сообщение отредактировал Сергей24 - Суббота, 09.01.2016, 18:33


Сергей24Дата: 09.01.2016, 19:05 | Сообщение # 14
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

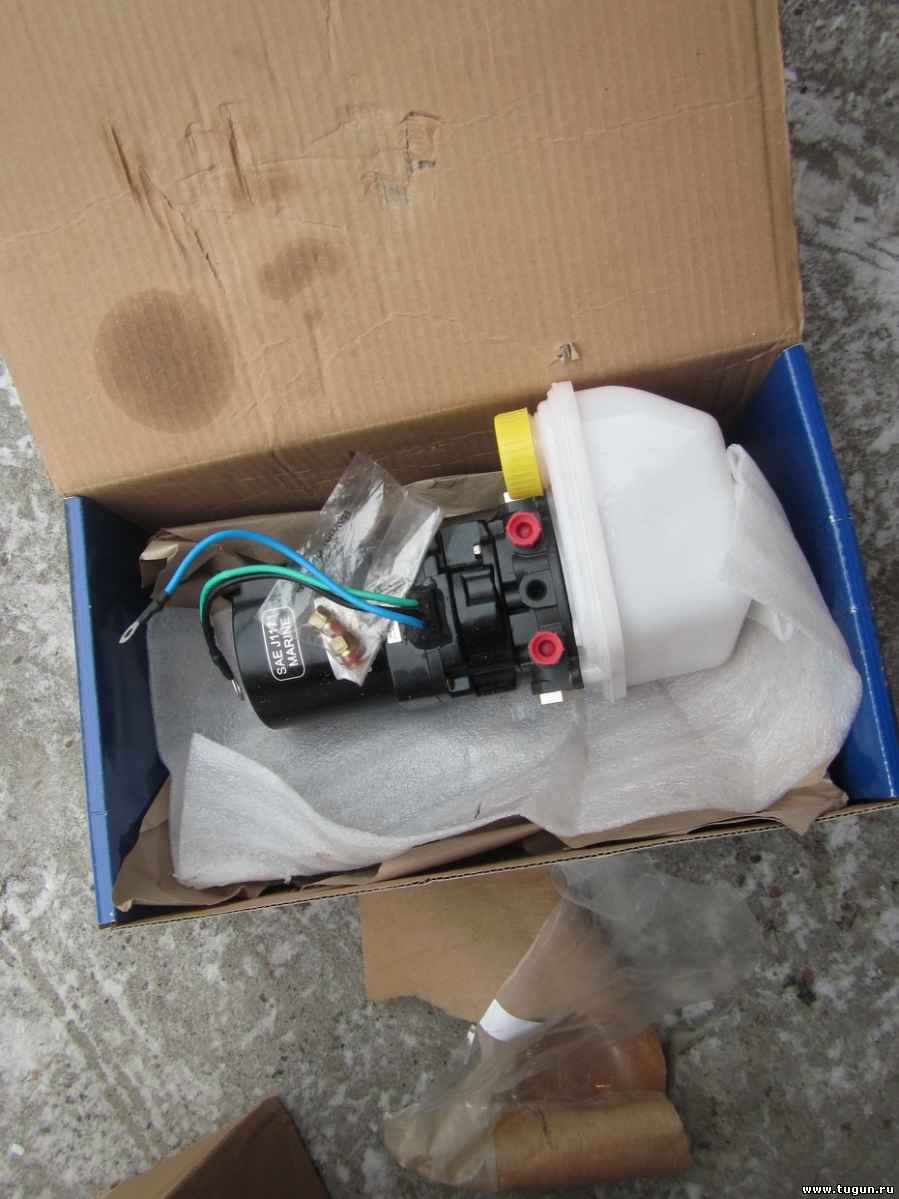

Масленая станция, приехала с ебея, цена на тот момент, чутка больше 9 тыр.
Прикрепления: 9823406.jpg(109.0 Kb)




Сергей24Дата: 09.01.2016, 19:06 | Сообщение # 15
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

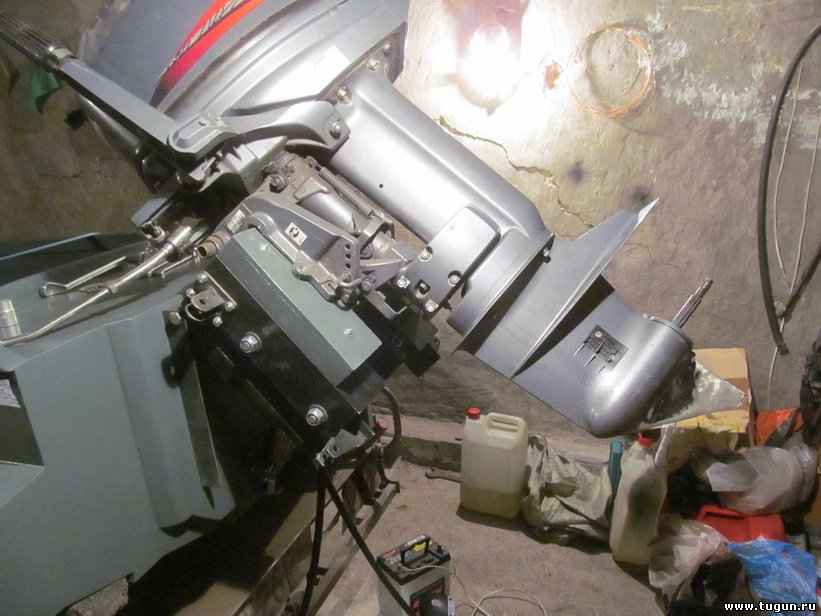

С тримом вопросов не было, тема проверенная.
Прикрепления: 8235731.jpg(95.2 Kb)




Сергей24Дата: 09.01.2016, 19:20 | Сообщение # 16
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

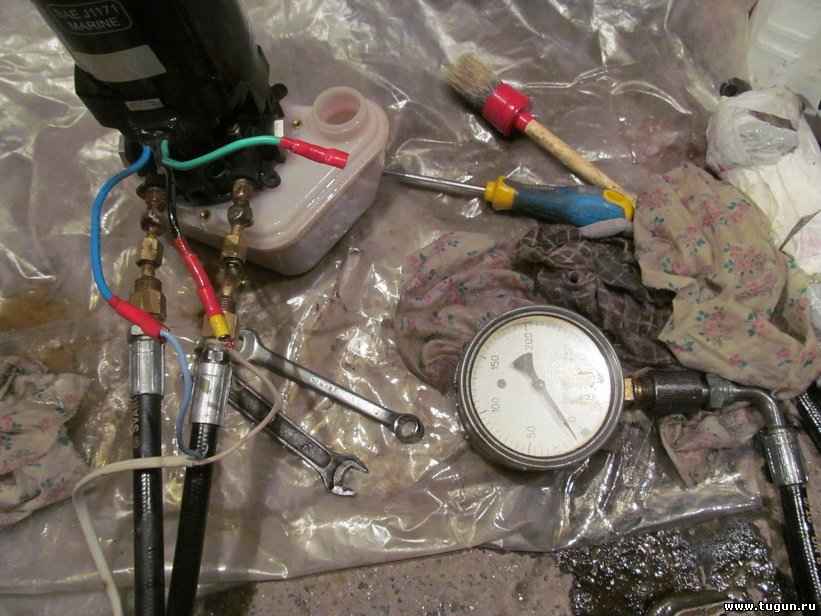

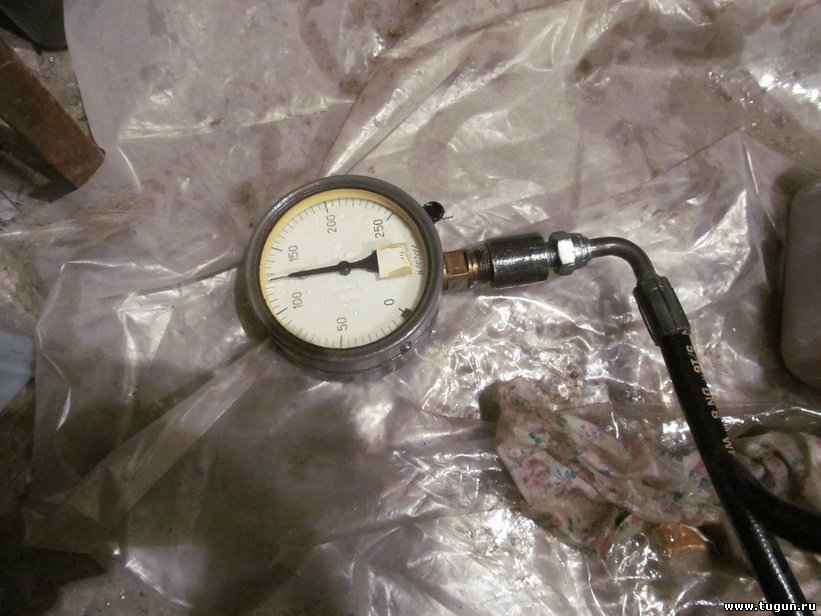

Цилиндры от пневматики, работают при максимальном давлении 10 кГ/см2. По сему, давление, чутка пришлось снизить.
Нормальное давление на фабричной помпе.

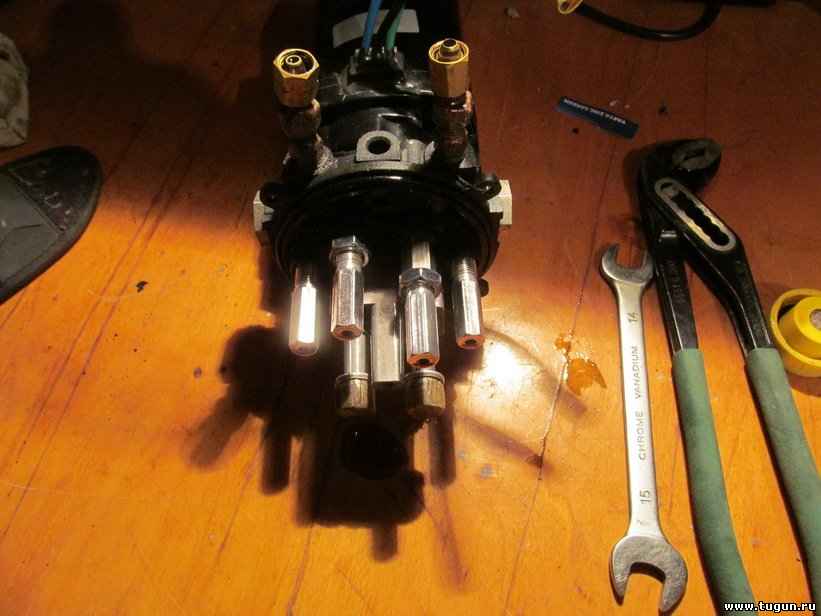

Клапана. Чутка пришлося крутануть, на предмет шоб понизить давление.



10 кг/см2.

Прикрепления: 2098817.jpg(89.7 Kb) · 6631589.jpg(87.6 Kb) · 0549298.jpg(112.9 Kb)


Сообщение отредактировал Сергей24 - Воскресенье, 10.01.2016, 06:30


Сергей24Дата: 09.01.2016, 19:22 | Сообщение # 17
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

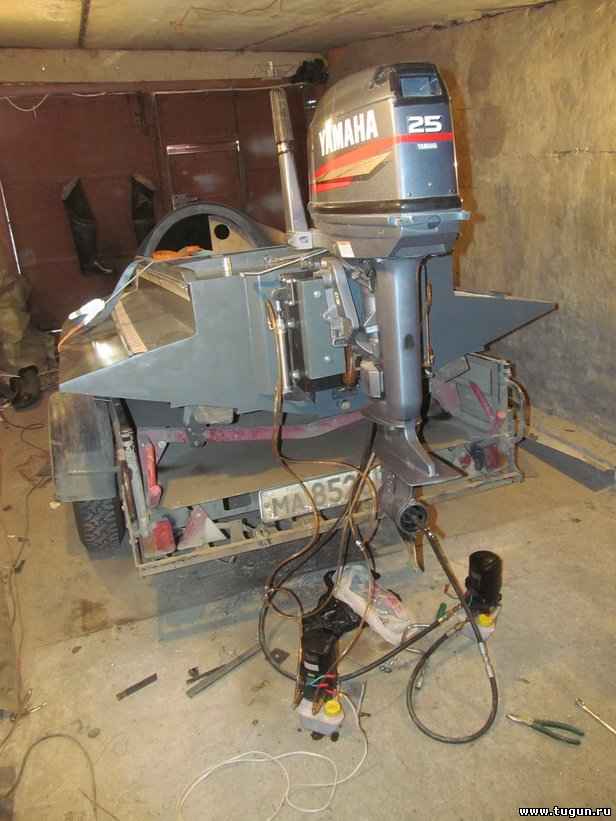

Процесс настройки.
Прикрепления: 8032230.jpg(98.3 Kb)




Сергей24Дата: 09.01.2016, 19:30 | Сообщение # 18
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

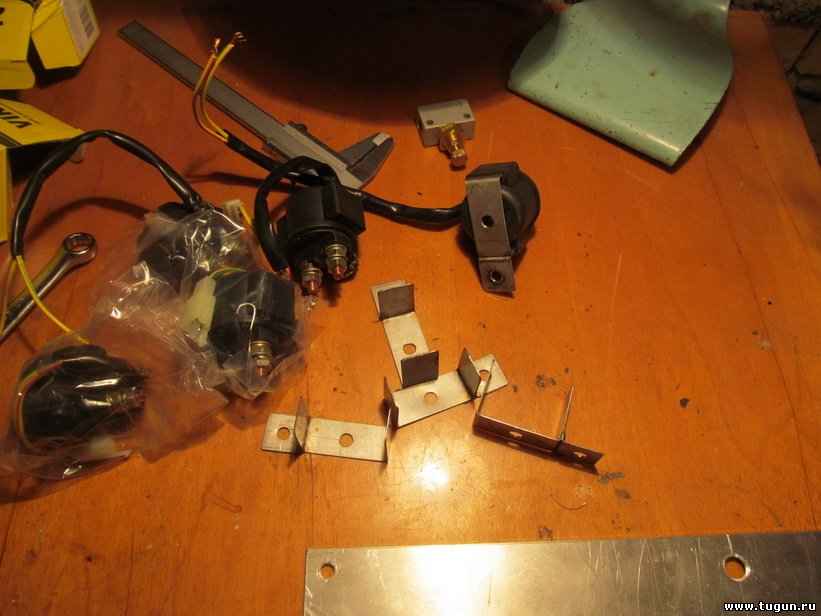

Релюхи.

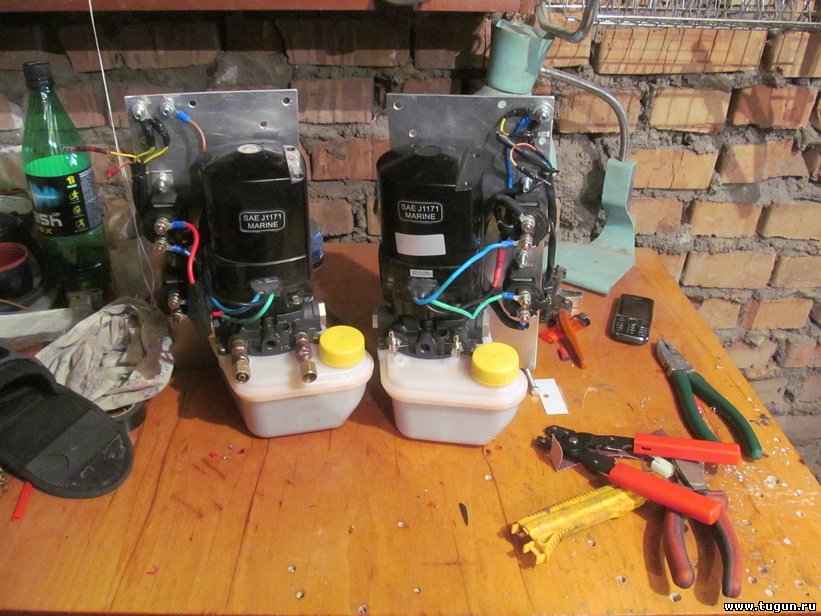

Масленые станции на "станинах".

Прикрепления: 7401037.jpg(82.4 Kb) · 5425533.jpg(112.2 Kb)




АкваТехКрасноярскДата: 09.01.2016, 19:41 | Сообщение # 19
АкваТехКрасноярск
Группа: Проверенные
Сообщений: 271
Награды: 4
Репутация: 39
Классно сделано. Зачёт. Сергей, а раньше же был риб (если я не ошибаюсь)
Региональный эксклюзивный дилер лодок Флагман, Hidea, Mercury, Polaris (391) 253-74-64 www.krasrybalka.ru
Сообщение отредактировал АкваТехКрасноярск - Суббота, 09.01.2016, 19:42


Сергей24Дата: 09.01.2016, 19:43 | Сообщение # 20
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

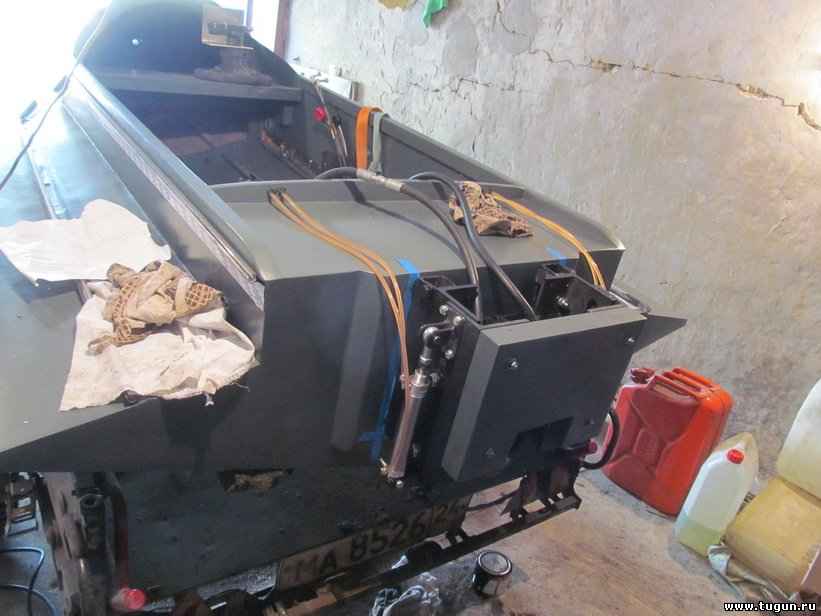

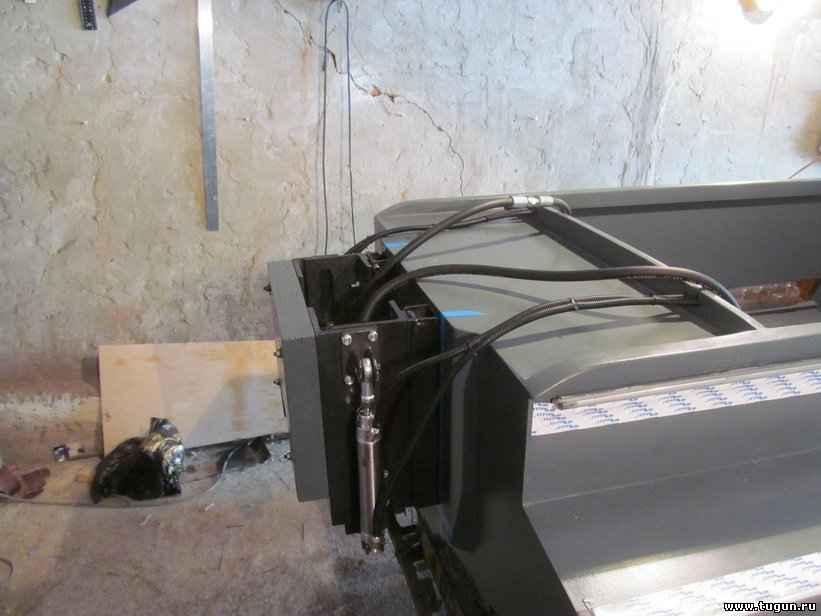

Трубочки от пневматики.



Навел гламуру.

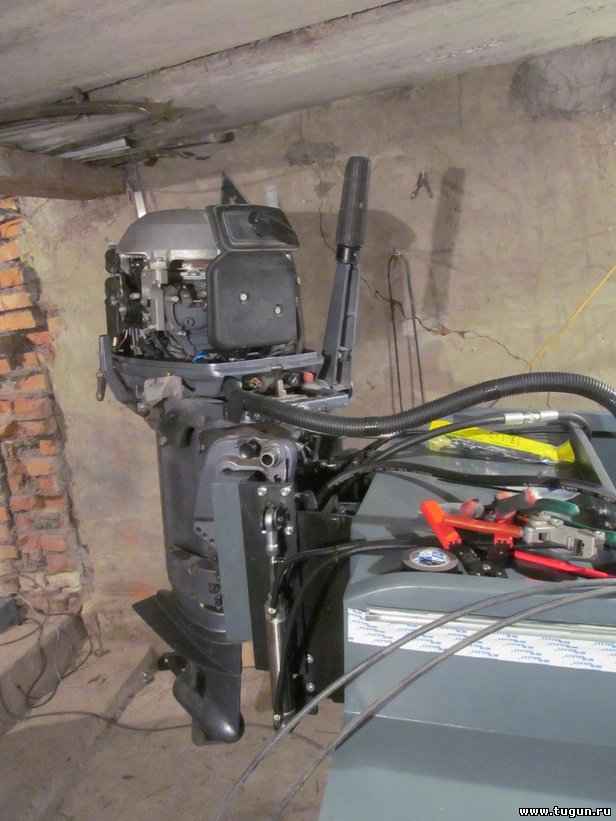

С мотором.

Прикрепления: 5037061.jpg(88.1 Kb) · 9123803.jpg(78.4 Kb) · 1687880.jpg(88.0 Kb)




Сергей24Дата: 09.01.2016, 19:55 | Сообщение # 21
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Цитата Димка ()
Сергей24, крутяк, чо по деньгам трим встал?
Опосля подытожу.

Цитата АкваТехКрасноярск ()
Классно сделано. Зачёт. Сергей, а раньше же был риб (если я не ошибаюсь)
Спасибо, РИБ и счас есть.
http://forum.motolodka.ru/read.php?f=1&i=1525714&t=1525714

А деревяшка, плод последнего зае@а. Слеплено за зиму 15 года.
Че то настальжи пришла, пойду соточку приму.


Сообщение отредактировал Сергей24 - Воскресенье, 10.01.2016, 06:32


Сергей24Дата: 09.01.2016, 21:21 | Сообщение # 22
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

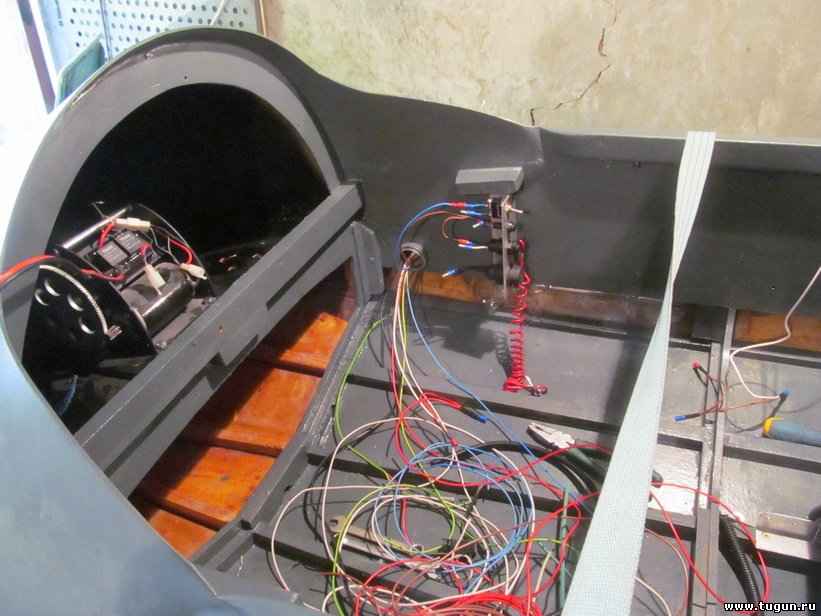

Проводки.

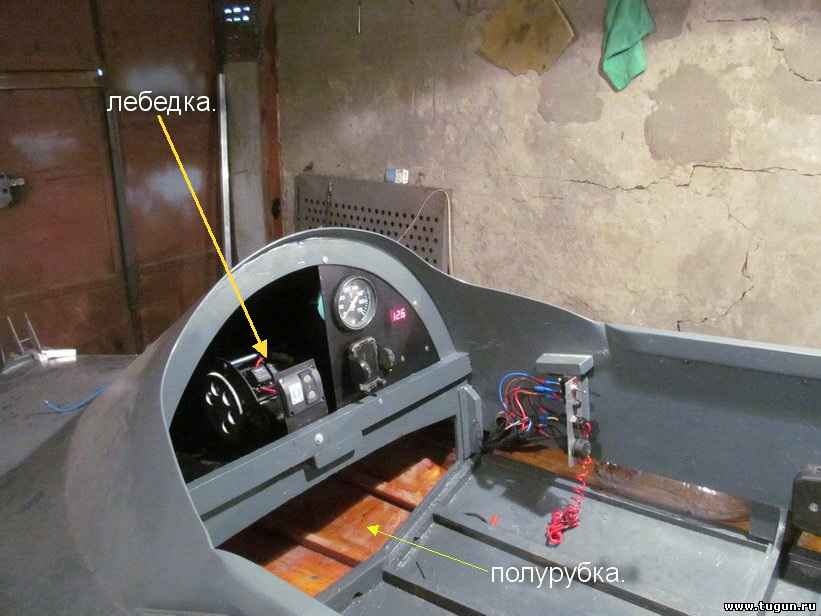

 Панель управления теми проводками.

Прикрепления: 1245173.jpg(101.7 Kb) · 2244012.jpg(132.3 Kb)




Сергей24Дата: 09.01.2016, 21:22 | Сообщение # 23
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

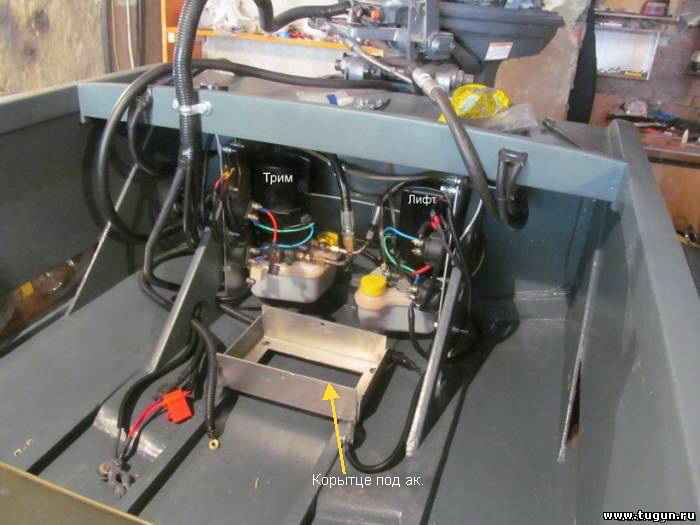

Масляные станции.
Прикрепления: 6213019.jpg(80.5 Kb)


Сообщение отредактировал Сергей24 - Воскресенье, 10.01.2016, 06:40


Сергей24Дата: 09.01.2016, 21:26 | Сообщение # 24
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

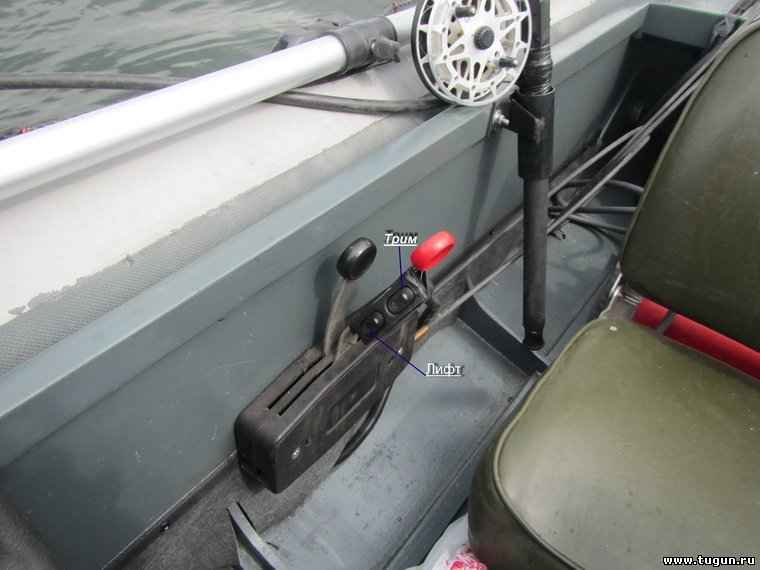

Кнопочки управления лифтотримом. От стеклоподъемников жучки.

Прикрепления: 8266611.jpg(66.1 Kb)




Сергей24Дата: 09.01.2016, 21:27 | Сообщение # 25
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

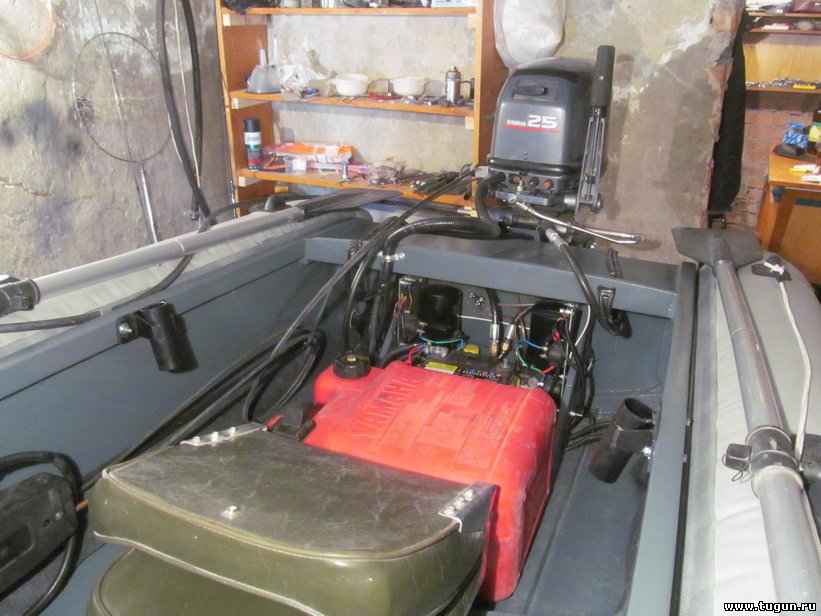

Компоновка.

Прикрепления: 3259705.jpg(96.8 Kb)




БывалыйДата: 09.01.2016, 21:36 | Сообщение # 26
Бывалый
Группа: Проверенные
Сообщений: 554
Награды: 24
Репутация: 182
Вообще прям ЗАЧЕТ!)) Руки из нужного места!
ГДЕ НЕ ПРОЙДЕМ - ТАМ ПЕРЕПРЫГНЕМ!


Сергей24Дата: 10.01.2016, 17:32 | Сообщение # 27
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Чутка отвлекся. Работа трим+лифт на лодке.



Сообщение отредактировал Сергей24 - Воскресенье, 10.01.2016, 17:35


Сергей24Дата: 10.01.2016, 17:47 | Сообщение # 28
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

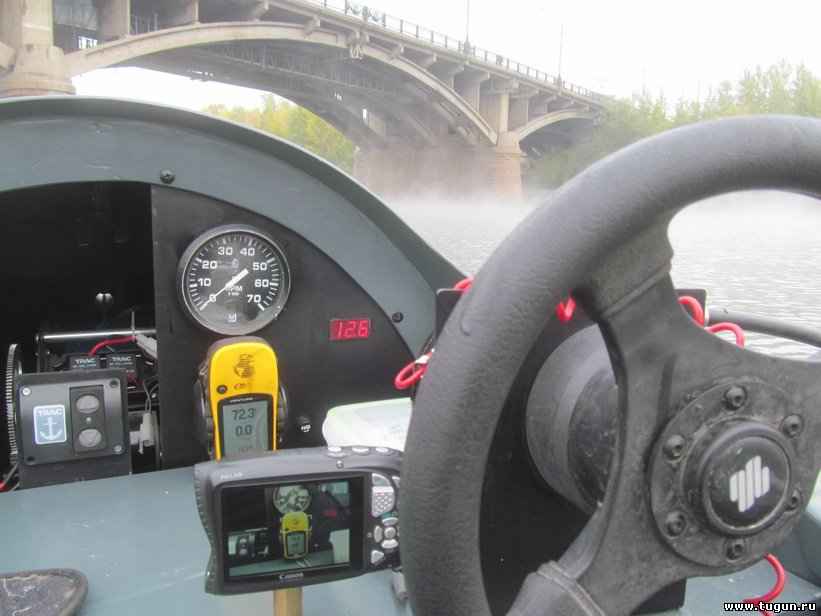

Аквариум. Вместо Экшн-камеры, присобачил фотик на "штатив".
Прикрепления: 7760398.jpg(75.9 Kb)




Сергей24Дата: 10.01.2016, 17:51 | Сообщение # 29
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Заезд. По изменению оборотов и скорости, видно как работает лифт и трим. Дроссель открыт на полную постоянно.





Сергей24Дата: 11.01.2016, 20:35 | Сообщение # 30
Сергей
Автор темы
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Цитата Димка ()
чо по деньгам трим встал?
Чуть не забыл.

Тепереча бюджет.
Лодка без баллонов где то 12 тыр.
Лифтотрим.
Швеллер около 2 руб. Масляная станция еще, по "старым" ценам, где то 9 тыр. Счас наверное рублев 17.
Кстати, можно воткнуть и один насос. Присобачить распределитель и концевики на пневмоцилиндры.
Пневматика 9тыр.
Гидроцилиндр 3тыр.
Релюхи брал по 250 руб.
Ну и мелочевка где то 2 тыр.
Вроде все.

Кино.
Здеся видно АКП, при изначально такой высоте мотора, на глис. не выйти.
