Самодельная водометная насадка на лодочный мотор
| |
| artemnb | Дата: 02.08.2016, 09:11 | Сообщение # 901
|
Группа: Проверенные
Сообщений: 26
|
Цитата o-borisov (  ) Не знаю как у тебя а у меня на глиссере сопло в воде остаётся даже когда маленькое, квадратное было. Это надо засасывающую трубу делать длиную. Чтобы зад поднялся. Но тогда на холостом ходу вода не будет поступать в двигатель
У меня на глиссере выход струи у самой поверхности, на холостых надо по крайней мере сидеть на корме, чтобы вода поступила в охлаждение
Сообщение отредактировал artemnb - Вторник, 02.08.2016, 09:34
|
| |
|
|
| o-borisov | Дата: 03.08.2016, 00:32 | Сообщение # 902
|
Группа: Проверенный
Сообщений: 121
|
Цитата OLT, ,к следующему сезону копи деньги и покупай насадку. Добавлено (03.08.2016, 00:32)
---------------------------------------------
artemnb, Мотор можно маленько отодвинуть согласен и заход увеличить не повредит. Судя по твоей картинке. У меня гораздно выше мотор стоит кавитационная плита в обще не в брызгах. их у меня гораздно меньше. Может просто фото такое.
|
| |
|
|
| artemnb | Дата: 03.08.2016, 07:17 | Сообщение # 903
|
Группа: Проверенные
Сообщений: 26
|
Цитата o-borisov ( ) Я уже тоже про это думал. Но где её взять да ещё на ямаху 15? Они говорят редки. У нас точно не достать, может адрес подскажите куда обратится? Да и этот даделать хочется.
здесь тайваньские насадки, скорость 33 км\ч
Цитата o-borisov ( ) artemnb, Мотор можно маленько отодвинуть согласен и заход увеличить не повредит. Судя по твоей картинке. У меня гораздно выше мотор стоит кавитационная плита в обще не в брызгах. их у меня гораздно меньше. Может просто фото такое.
|
| |
|
|
| o-borisov | Дата: 03.08.2016, 19:58 | Сообщение # 904
|
Группа: Проверенный
Сообщений: 121
|
artemnb,А это надёжный интернет магазин? А то деньги отправишь не товара не денег. Посмотрел твои первоначальные фотки. У тебя как у меня конструкция. На первый взгляд. Только заборник прямой а не под углом как у меня. И не похоже что на два диаметра больше. А струя и за чего бёт в воду у меня. У тебя мотор стоит прямо. А я свой сапог наклоняю к транцу. Заборник стаёт более открытый по струе. И скорость у меня увеличивается. Но струя при этом бёт в воду. Это значит надо увеличивать заборник. Переделаю поджатие увеличу заборник и ещё попробую. Да и шестерёнки хотели сделать но только не 1-1 а как получится. Там всё в притирку негде развернутся. Но хоть маленько обороты добавятся будет по луче. На до только чертежи начертить.
|
| |
|
|
| artemnb | Дата: 04.08.2016, 07:15 | Сообщение # 905
|
Группа: Проверенные
Сообщений: 26
|
на истмарине люди покупали, по форумам говорят, вроде нормально.

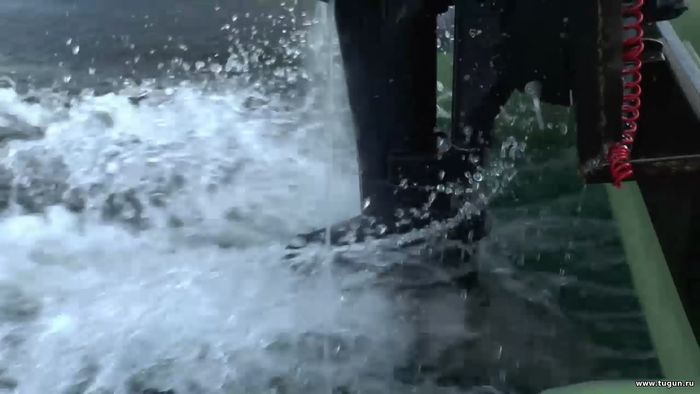

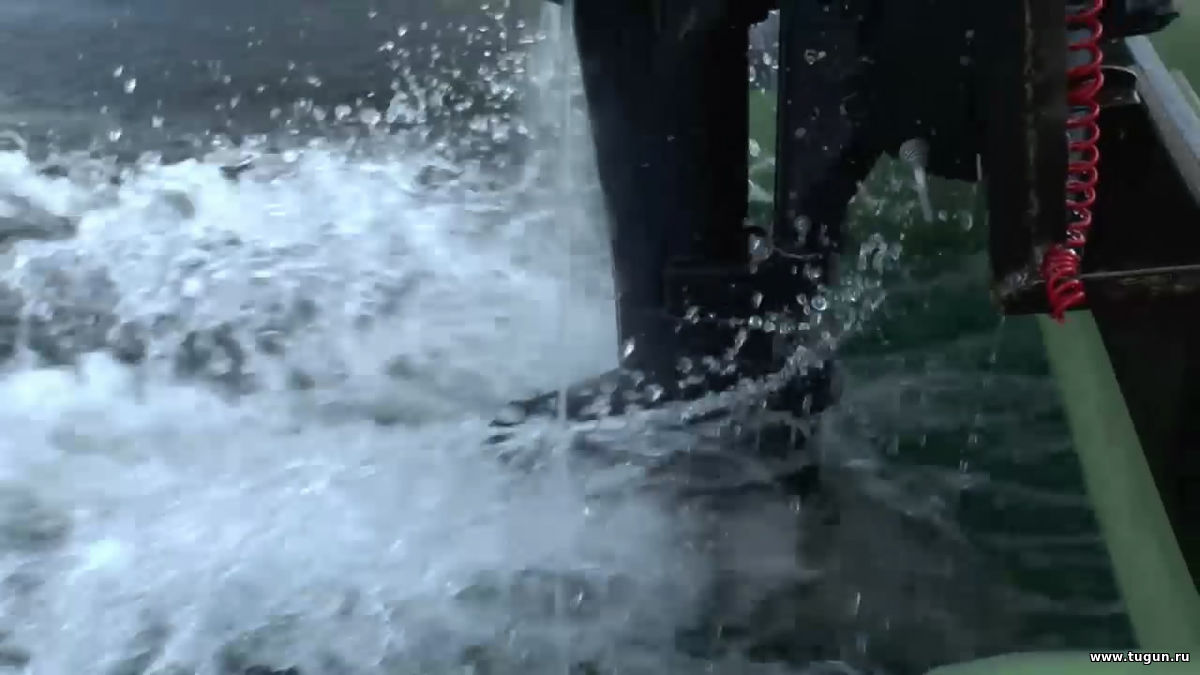

А струя у всех бьет в воду, на видео испытаний карася, мотор наклонен, вход в воду растянут на несколько метров, от этого петух получается, тут ничего не поделаешь, у меня тоже не прямо стоит, на фото не видно, когда наклоняешь, скорость увеличивается
|
| |
|
|
| o-borisov | Дата: 04.08.2016, 23:38 | Сообщение # 906
|
Группа: Проверенный
Сообщений: 121
|
Решётка у тебя стоит, и как она крепится? При увеличение заборника надо будет решётку переделывать а так жалко, я с ней много возился.
|
| |
|
|
| artemnb | Дата: 05.08.2016, 07:12 | Сообщение # 907
|
Группа: Проверенные
Сообщений: 26
|
Решетки у меня нет, без нее ездил, у нас река горная мелких камней мало, на винте осталось три небольших вмятины
|
| |
|
|
| artemnb | Дата: 20.08.2016, 11:07 | Сообщение # 908
|
Группа: Проверенные
Сообщений: 26
|
Привет, как результаты?

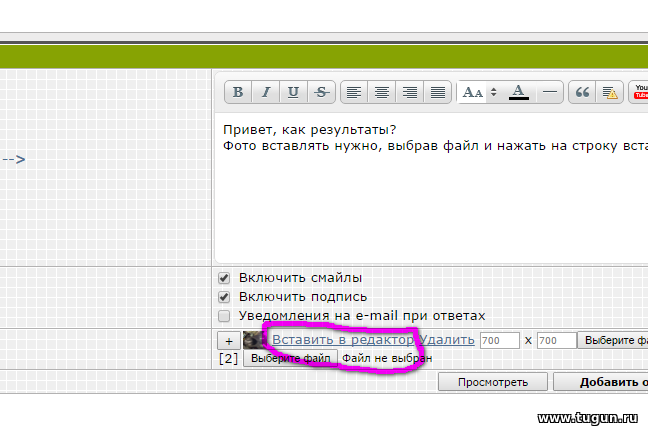

Фото вставлять нужно, выбрав файл и нажать на строку вставить в редактор
Сообщение отредактировал artemnb - Суббота, 20.08.2016, 11:10
|
| |
|
|
| o-borisov | Дата: 20.08.2016, 19:43 | Сообщение # 909
|
Группа: Проверенный
Сообщений: 121
|
artemnb, привет я все так и делал. Снимал на тот же самый фотик, ложил в одну папку так же скидывал как раньше. Когда печатаю фото появляется в тексте. А когда отправляю на страничку его нет. Как будь то его не принимают. Горловину расширил почти в три раза. Но ещё не обработал и отполировал. Осталось изготовить новые шестерёнки. Зимой решил купить новую улитку. Чтобы было с чем сравнивать. А этот будет на запас.$IMAGE1$$IMAGE2$ Добавлено (20.08.2016, 19:43)
---------------------------------------------
Вот опять не прошло.$IMAGE1$
|
| |
|
|
| artemnb | Дата: 22.08.2016, 22:48 | Сообщение # 910
|
Группа: Проверенные
Сообщений: 26
|
o-borisov
расширил заборник в три раза? как это у тебя получилось?
Я сделал другую насадку, диаметром 172, сегодня испытал, вдвоем ехали 24 км\ч, обороты были 5750, можно чуть расширить сопло, импеллер сделал 5 лопастной, шагом 170
правда мотор что-то захандрил, на полном газу глохнет
|
| |
|
|
| o-borisov | Дата: 24.08.2016, 19:40 | Сообщение # 911
|
Группа: Проверенный
Сообщений: 121
|

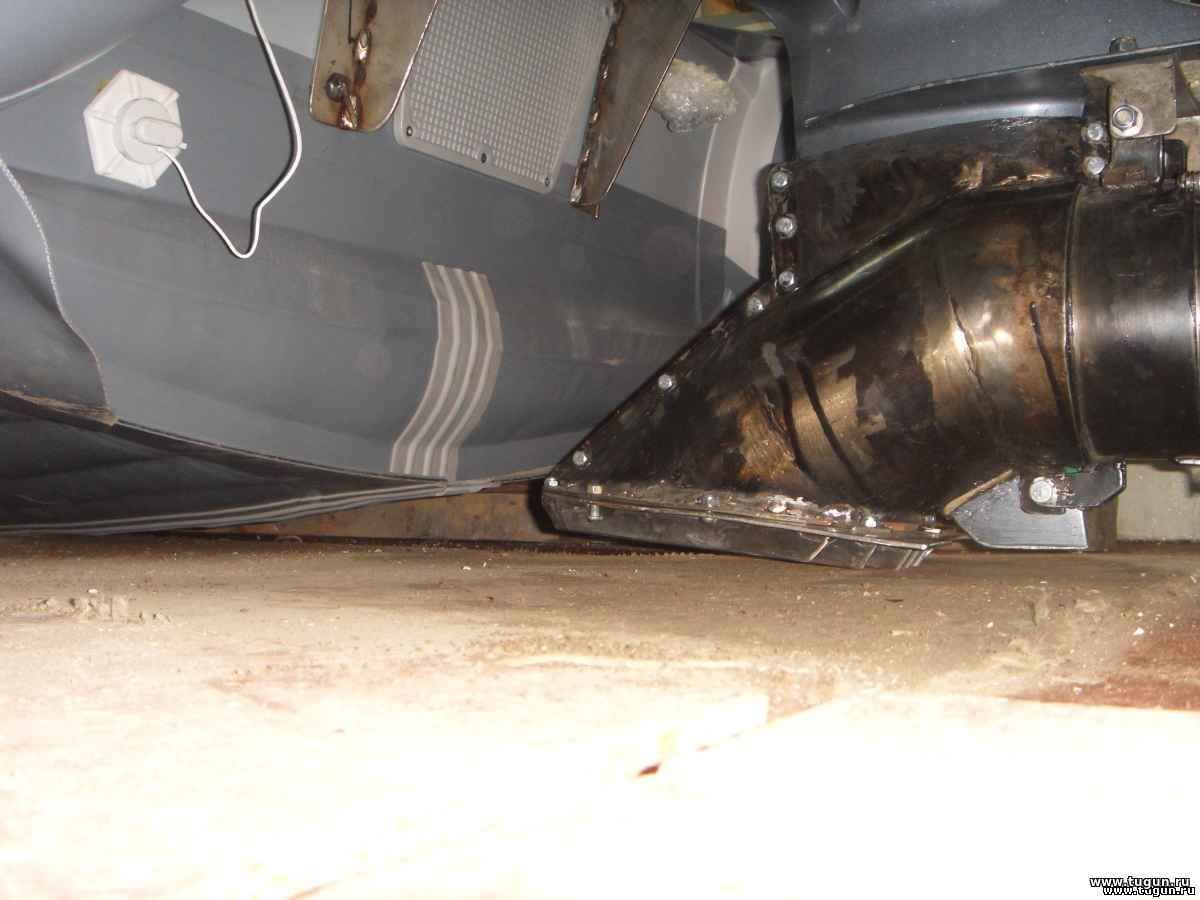

Привет artemnb. Не плохие показатели. Прочитал всю тему про карася http://www.rusfishing.ru/forum/showthread.php?t=43566&page=84 Он тоже где то так бежит. Одним нравится другие разочарованы в нем. Но нету не где сравнений с фирменной насадкой для 15 шки. чтобы две одинаковые лодки под одной загрузкой прошли. Тогда было бы ясно что луче идёт. Расширил просто. В длину входной патрубок стал 330 мм. в ширину 210 . Рабочий диаметр 153 . если пощетать то где то в три раза. Скину фото но не знаю пройдут они или нет. Надо сей час транец маленько отодвинуть и настроить. Но испытаю наверно на той неделе. Картошку капать надо. А поджатие в цифрах сколько стало?$IMAGE1$$IMAGE2$$IMAGE3$ Добавлено (24.08.2016, 01:08)
---------------------------------------------
фото не прошло.$IMAGE1$$IMAGE1$ Добавлено (24.08.2016, 01:20)
---------------------------------------------
попробую старою фото послать. Проверить . Добавлено (24.08.2016, 01:21)
---------------------------------------------
$IMAGE1$ Добавлено (24.08.2016, 01:23)
---------------------------------------------
И старые, проверенные, даже не отправляются. только текст. Добавлено (24.08.2016, 19:33)
---------------------------------------------
$IMAGE1$ Добавлено (24.08.2016, 19:40)
---------------------------------------------
$IMAGE1$
|
| |
|
|
| artemnb | Дата: 26.08.2016, 23:46 | Сообщение # 912
|
Группа: Проверенные
Сообщений: 26
|
Привет, интересно, транец придется отодвигать много.
поджатие у меня сейчас 0,56 т.е. почти в 2 раза, сейчас еще доработаю, буду испытывать
$IMAGE1$
кстати у меня фото перестали добавляться, это форум глючит
Сообщение отредактировал artemnb - Суббота, 27.08.2016, 00:10
|
| |
|
|
| o-borisov | Дата: 13.09.2016, 23:22 | Сообщение # 913
|
Группа: Проверенный
Сообщений: 121
|
Привет. Значит форум глючит. А я приглашал специалистов они весь комп перековывали и не чего не нашли. Сказали не знаем в чем дело. А сей час ясно. Я проводил испытания своих новых доработок. И очень разочеровался. И сразу заказал водомётную насадку. Скорость даже упала. 11,2 км. Навигатор перевёл в км. С поджатием 0,32 ставил кольцо с поджатием 0,28 скорость 11,7 км. при оборотах 5700. Однозначно надо или диаметр увеличивать или обороты подымать. Позже дошло, надо было старый спрямляющий аппарат поставить. Видно бы стало и за чего скорость упала. Может ступичное поджатие и луче. Так и не мог добиться чтобы струя воды в воздух била. Всё равно низ сопла в воде. И петух получается. Возможно правильно у карася сделаны крылышки. Они отталкивают воду перед соплам. Надо пробовать. Но я уже устал этим заниматься. Надо отдохнуть немного, через неделю в отпуск. А там видно будет, может и насадка подойдёт и на этом успокоюсь. Но я бы хотел проект до конца довести. Добавлено (27.08.2016, 21:57)
---------------------------------------------
Надо было с разу диаметр увеличить. Всё равно каждую деталь по новой сделал. А некоторые не по разу. Добавлено (13.09.2016, 23:22)
---------------------------------------------
Пришла наделю назад , водомётная насадка. Я думал долго ждать придётся. Истмарин хорошо сработал. Ещё не испытывал. Импеллер и конус оказались сделаны под разные углы. У импеллера 12% а у конуса13% и вылетый из пластика чёрного. Пришлось всё подгонять. Импеллер проточил на верность. Он тоже был волной точёный и конус новый из капролона выточил. Транец надо подогнать.
|
| |
|
|
| artemnb | Дата: 22.09.2016, 15:54 | Сообщение # 914
|
Группа: Проверенные
Сообщений: 26
|
Цитата o-borisov ( ) Пришла наделю назад , водомётная насадка. Я думал долго ждать придётся. Истмарин хорошо сработал. Ещё не испытывал. Импеллер и конус оказались сделаны под разные углы. У импеллера 12% а у конуса13% и вылетый из пластика чёрного. Пришлось всё подгонять. Импеллер проточил на верность. Он тоже был волной точёный и конус новый из капролона выточил. Транец надо подогнать.
Я ездил на рыбалку, сплавлялся, потом видео выложу
$IMAGE1$
фото все-таки не добавляется
Сообщение отредактировал artemnb - Четверг, 22.09.2016, 15:55
|
| |
|
|
| playboy | Дата: 03.10.2016, 14:10 | Сообщение # 915
|
Группа: Проверенные
Сообщений: 59
|
Здравствуйте вам каждому. Подскажите какую и где лучше приобрести(или заказать) насдку для СУЗУКИ ДФ 20 А? И по цене определиться.
|
| |
|
|
| OLT | Дата: 04.10.2016, 11:56 | Сообщение # 916
|
Группа: Проверенный
Сообщений: 1183
|
Цитата o-borisov ( ) Я проводил испытания своих новых доработок. И очень разочеровался. И сразу заказал водомётную насадку.
|
| |
|
|
| 2977890 | Дата: 02.06.2020, 18:58 | Сообщение # 917
|
Группа: Пользователи
Сообщений: 6
|
Работает или нет
|
| |
|
|
| artemnb | Дата: 21.05.2021, 22:50 | Сообщение # 918
|
Группа: Проверенные
Сообщений: 26
|
Цитата o-borisov ( ) Пришла наделю назад , водомётная насадка. Я думал долго ждать придётся. Истмарин хорошо сработал. Ещё не испытывал. Импеллер и конус оказались сделаны под разные углы. У импеллера 12% а у конуса13% и вылетый из пластика чёрного. Пришлось всё подгонять. Импеллер проточил на верность. Он тоже был волной точёный и конус новый из капролона выточил. Транец надо подогнать.
Я на той насадке ездил три раза на сплавы, на последнем погнул обечайку о камни, было очень мелко. Но появились еще цели - нужно подняться вверх по реке 30-90 км, но на этой насадке не получится, на некоторых шиверах я даже один на месте стою. Задумал купить мотор весло 21 л.с. На водометный комплект не хочется тратить несколько сотен тысяч, когда раз в год выбираешься в тайгу, если получается
|
| |
|
|
|
|
