Тележка для ПЛМ
MDMДата: 23.09.2015, 21:58 | Сообщение # 61
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75

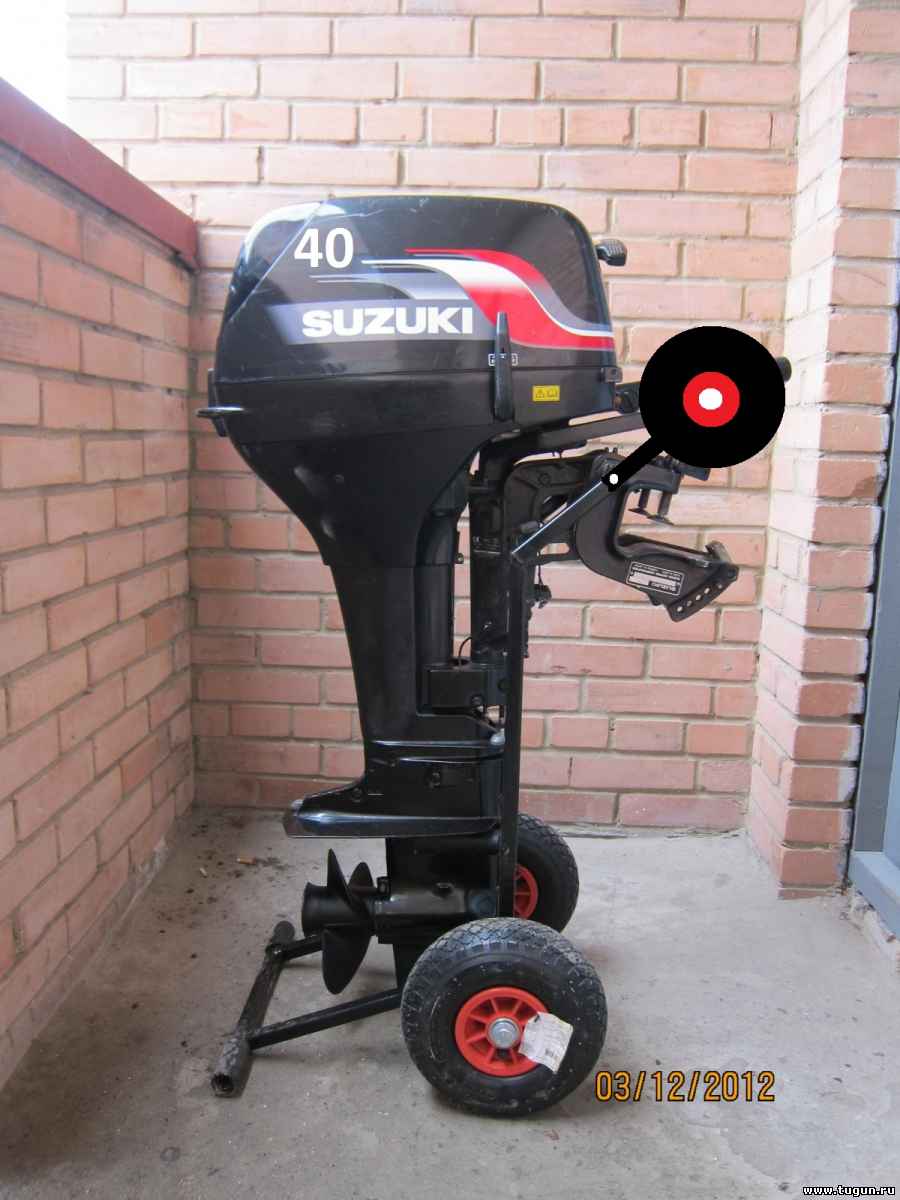

cool
Прикрепления: 0950387.jpg (110.8 Kb)




тиролькаДата: 23.09.2015, 23:24 | Сообщение # 62
галина
пряниШный
Архитектор :)
Группа: Проверенный
Сообщений: 2786
Награды: 177
Репутация: 2164
Цитата Атеист ()
А не проще будет устанавливать мотор на киль и колёса.
Да как-то не хочется киль шкрябать по бетонному полу гаража<_< и упор на плоскость надежнее  чем на одну точку...Нашли уже готовую идею, пару вечеров полюбовались и сделали...по моему все там в конструкции нормально, АКП хорошо встает, ничего не болтается...

Баджер 390+ Ямаха 15. Волжанка 46 Фиш + Мерк50


АтеистДата: 24.09.2015, 00:01 | Сообщение # 63
Виктор
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
тиролька, Киль то по гальке не шкрябает? А поставить можно и на 5 точек - дощечки подложить.

Добавлено (24.09.2015, 00:01)
---------------------------------------------
Только речь то идёт по упрощению телеги! На три точки ловчее ставить , и раму проще варить. Я эту 4-х опорную конструкцию сделал почти первую и сразу забраковал!



тиролькаДата: 24.09.2015, 11:40 | Сообщение # 64
галина
пряниШный
Архитектор :)
Группа: Проверенный
Сообщений: 2786
Награды: 177
Репутация: 2164
Цитата Атеист ()
дощечки подложить.

Ну точно!! biggrin Перекраивать готовую конструкцию, что-бы потом приседать с подкладыванием дощечек...Даже не знаю как спросить, а чем вам не угодил этот вариант. Нам так очень понравился, функционал-на высоте, НЕгромоздкая, в изготовлении никаких особых сложностей..Как раз то что искали, маленькая и функциональная.
Цитата Атеист ()
На три точки ловчее ставить

А что там ставить-то? Наклонил-поехали, поставил вертикально-стоит...

Баджер 390+ Ямаха 15. Волжанка 46 Фиш + Мерк50


АтеистДата: 24.09.2015, 14:15 | Сообщение # 65
Виктор
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0

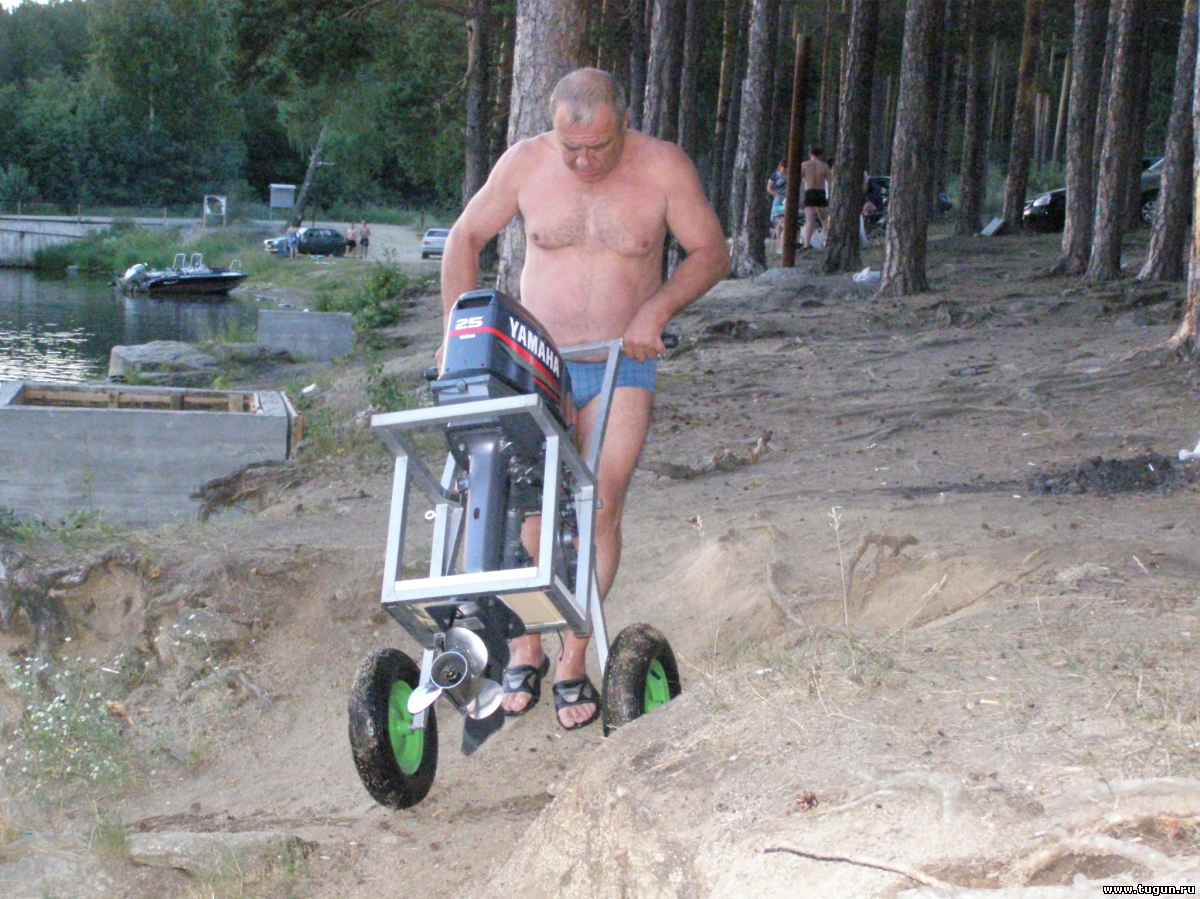

Ваша тележка простая - это ПЛЮС.
Моя отличается от Вашей ( в нижней части) тем что у меня установлены большие колёса и расстояние между тремя точками опоры значительно больше что обеспечивает устойчивость без подкладок почти на любой поверхности. А за счёт широко посаженных ручек её легко возить по "бездорожью". Если колёса поменять местами , то моя телега проходит в узкие балконные двери ( кто то хранит мотор и на балконе и возит в лифте).
Сложность моей тележки - это мой МИНУС, но он окупается многофункциональностью которая мне лично нужна.
Многим такая сложная телега не нужна- они выберут Вашу.
Трактор не может быть лучше или хуже Порше - он трактор.
Прикрепления: 9429705.jpg (157.8 Kb)




ГРАФДата: 24.09.2015, 15:46 | Сообщение # 66
ГРАФ
Группа: Проверенные
Сообщений: 2440
Награды: 49
Репутация: 579
А кто-нибудь использует или видел такую конструкцию тележки, чтобы ПЛМ возить румпелем и шмыргалкой вверх, а не вниз и не колхозить туда (когда румпель вниз) всякие защиты?
Может чертежик такой кто встречал.
Нужна максимально компактная телега для кунга в пикап.
У MDM, на верхнем фото всем хороша телега и колесики, но можно по болтанке привести с отломанным румпелем.

Ценится не простота идеи, а практический результат!
Акуна матата!!


АтеистДата: 24.09.2015, 16:36 | Сообщение # 67
Виктор
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Я так вожу ( румпелем вверх). Ссылки на фото выложены раньше - можно посмотреть.



ГРАФДата: 24.09.2015, 16:43 | Сообщение # 68
ГРАФ
Группа: Проверенные
Сообщений: 2440
Награды: 49
Репутация: 579
Атеист, тогда и колесами вверх? или колеса снимаются?
Ценится не простота идеи, а практический результат!
Акуна матата!!


АтеистДата: 24.09.2015, 16:54 | Сообщение # 69
Виктор
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Колёса вынимаются из трубы 30х30х2,0 вместе с трубой 25х25х1,7 и могут использоваться в качестве транцевых на лодке.



gynikДата: 24.09.2015, 17:01 | Сообщение # 70
Юрий
Группа: Проверенный
Сообщений: 543
Награды: 13
Репутация: 122
Цитата тиролька ()
Да...надо будет транцевую часть со второй парой колесиков еще сделать, только придумать как зафиксировать, что-бы при движении мотор не мотылялся по машине..
Пользую такую же тележку, только у моей я сделал упор подальше (устойчивее мотор стоит) и при транспортировке ложу мотор на этот упор.  Струбцина моторная вместе с управлением вверх направлена, и мотор лежит в багажнике устойчиво, не ёрзает. И еще - у меня тележка разборная, при случае если надо, разбирается и укладывается в пакет из-под муки(10кг.). Но пока разборка не требовалась.

Флагман - 350L + Sail 15OTH S
Сообщение отредактировал gynik - Четверг, 24.09.2015, 17:05


КочегарДата: 28.09.2015, 11:33 | Сообщение # 71
Константин
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0

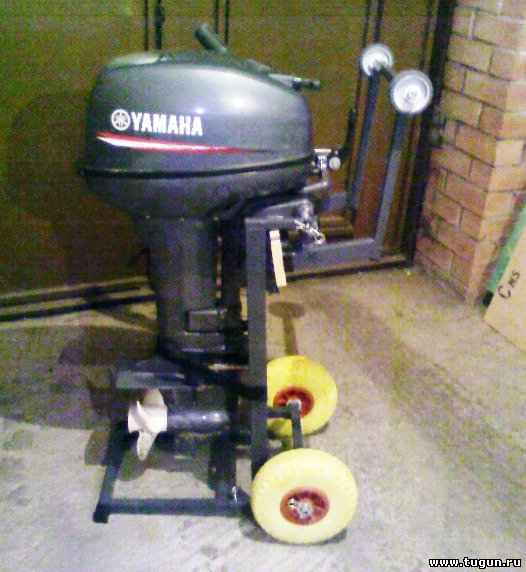

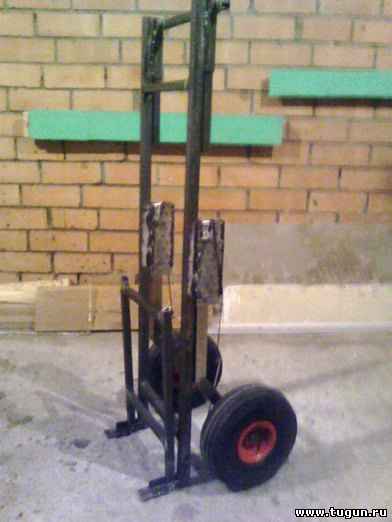

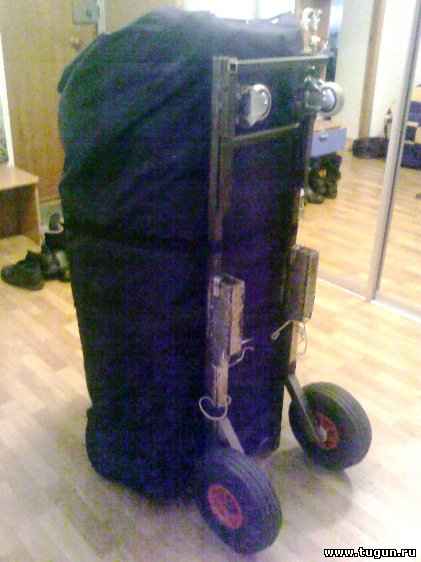

В этом сезоне «разродился» на 2 тележки. Для перевозки Солар 380 сделал сам. На
ней есть верхние складные колёсики и основные съёмные транцевые для этой же
лодки. Т.е. стойки транцевых колёс вставляются в короба, приваренные к телеге и фиксируются шпилькой.
Для мотора тележку заказывал, но без колёс. Колеса были свои, жёлтые, накаченные
пенополиуретаном. Уже не сдуются. На лодочную телегу поставлю такие же. Обе гружёные тележки без труда закатываются в багажник универсала. Мотор и лодка влезают вдоль в багажник бок о бок. Колёса в багажнике можно быстро снять, что бы груз не ёрзал при езде. Моторная тележка сделана по принципу свободных струбцин. Т.е подъём мотора на пупок исключён на всех этапах. Моторная телега разборная. Нижняя площадка разбирается одним винтом. Внизу он виден.

Прикрепления: 5616688.jpg (73.3 Kb) · 0306889.jpg (52.5 Kb) · 4701960.jpg (59.3 Kb)


Сообщение отредактировал Кочегар - Понедельник, 28.09.2015, 11:58


ДимкаДата: 28.09.2015, 21:13 | Сообщение # 72
Дмитрий
Группа: Проверенный
Сообщений: 4064
Награды: 47
Репутация: 748
тележка для лодки норм, но я вот в том году купил б/у тележку для грузов до 150кг, мой соларчик вообще отлично на нее входил и катать норм было, ну а вообще для мотора и лодки лучшая тележка это прицеп biggrin biggrin
Волжанка 46 Фиш + мерк 60
связь: 89050867658


КочегарДата: 29.09.2015, 18:14 | Сообщение # 73
Константин
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Цитата Димка ()
в том году купил б/у тележку для грузов до 150кг, мой соларчик вообще отлично на нее входил и катать норм было

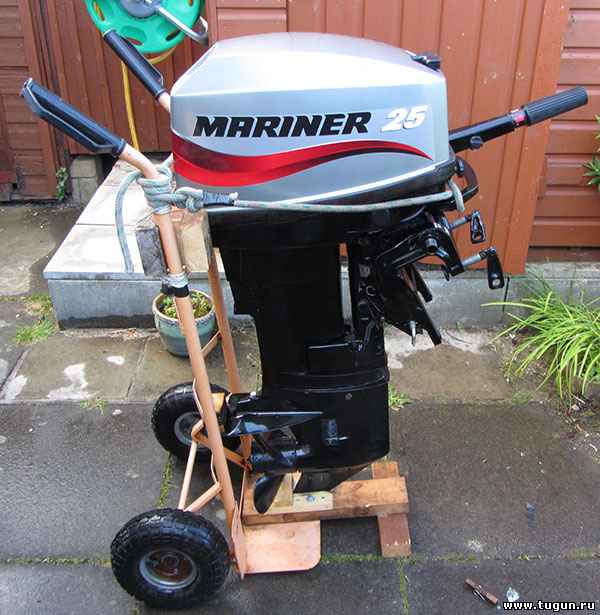

Для перевозки лодок забить в поисковик "тележки грузовые двухколёсные". Есть из чего выбрать. Даже моторы возят на них со свободными струбцинами.
Прикрепления: 7146111.jpg (118.5 Kb)




ДимкаДата: 29.09.2015, 18:28 | Сообщение # 74
Дмитрий
Группа: Проверенный
Сообщений: 4064
Награды: 47
Репутация: 748
вово у меня такая прям как на фото ) щас без дела в гараже валяется )
Волжанка 46 Фиш + мерк 60
связь: 89050867658
Сообщение отредактировал Димка - Вторник, 29.09.2015, 18:28


MDMДата: 16.10.2015, 10:29 | Сообщение # 75
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75

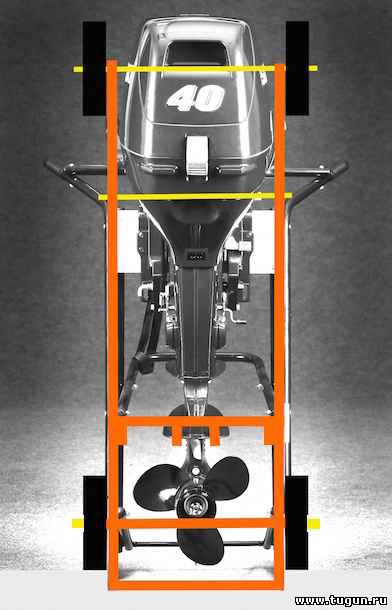

так)) с теорией вроде закончил:



а тут и видос с креплением через трубу струбцины как раз появился:

Прикрепления: 1009850.png (173.9 Kb) · 5345932.jpg (109.5 Kb)


Сообщение отредактировал MDM - Пятница, 16.10.2015, 14:22


MDMДата: 16.10.2015, 10:32 | Сообщение # 76
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75
всё-таки с нижним упором, под редуктор который, чтобы ещё и съёмным сделать - надо помороковать))
вставной полурамой например в основную раму..
тогда и вставная полурама с площадкой под водомут может получиться

Прикрепления: 5487208.png (168.8 Kb)


Сообщение отредактировал MDM - Пятница, 16.10.2015, 14:22


MDMДата: 16.10.2015, 10:38 | Сообщение # 77
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75

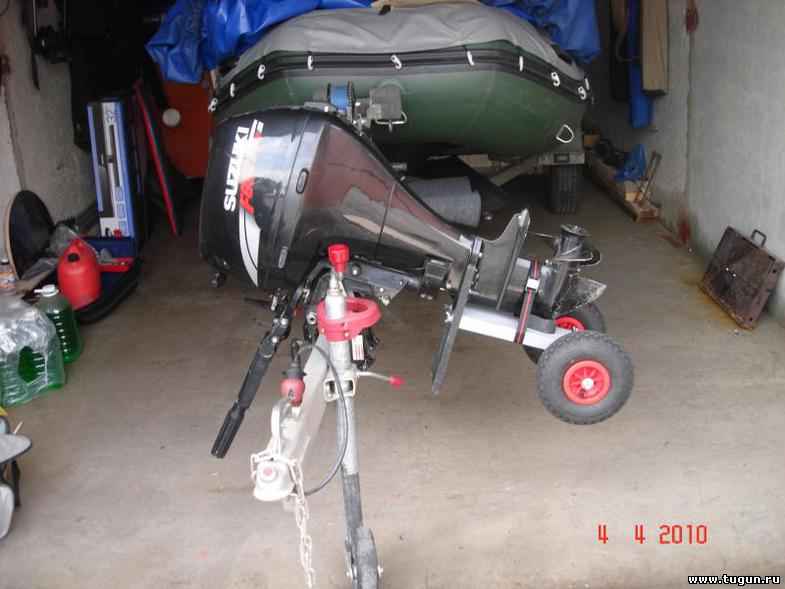

ну и из того, что интересного в сети попалось))

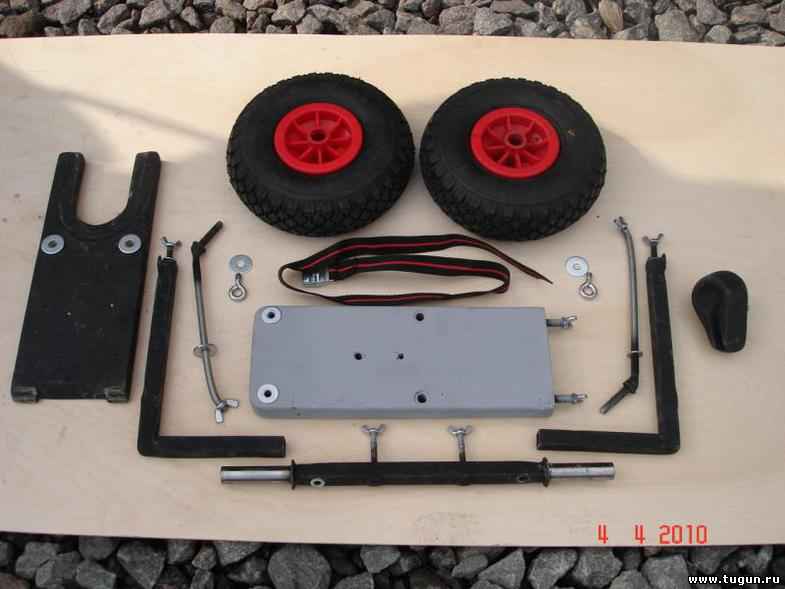

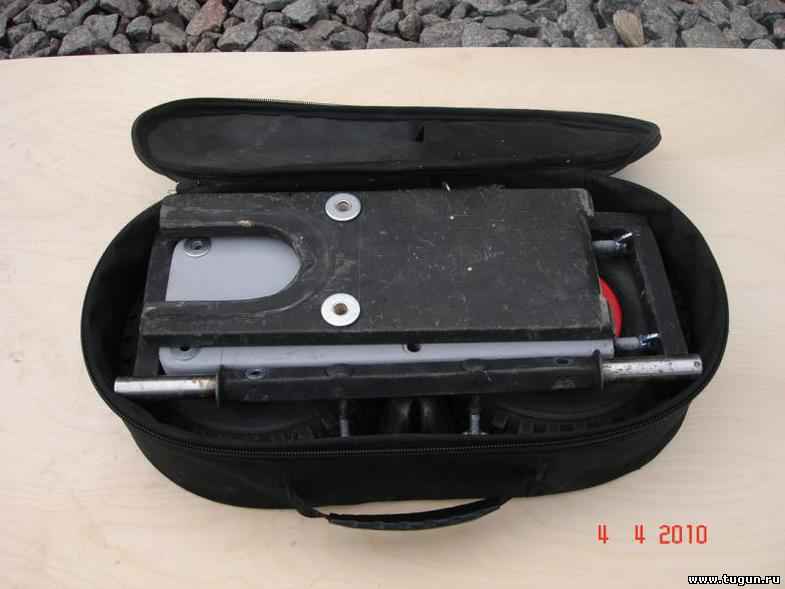

разборный низ:






Прикрепления: 2392531.jpg (46.5 Kb) · 5957905.jpg (54.2 Kb) · 8956793.jpg (57.6 Kb) · 7137917.jpg (75.9 Kb)


Сообщение отредактировал MDM - Пятница, 16.10.2015, 10:40


batya-krДата: 16.10.2015, 20:06 | Сообщение # 78
Петр
Злобный БатЯкр
Группа: Проверенный
Сообщений: 22293
Награды: 189
Репутация: 2682
Тележка за два дня, день рисовал - закупал, день на изготовление:

Тележка для моторчега своими руками...









Калькуляция:
- колеса 160 мм (нагрузка на каждое 130 кг ) 560 руб за два,
- труба квадратная 20х20х3 метра - 2шт= 390 руб,
- наждачка 60 руб,
- нейтрализатор ржавчины 42 руб (полбутылки осталось),
- эмаль по ржавчине 199 руб (осталось 4/5 банки),
- крепеж: гайки на 18, шайбы на 18, болты,гайки, шайбы, гровера на 8 - итого рублей 80,
- штанга м18 1м - 167 руб (половина штанги осталась),
- сварщику 1000 руб за работу,
- транец из дверки с помойки - 0 руб,
_______________________________
брутто 2498 руб (нетто 2243)
+ в сумме где-то день работы...
Первым блин не вышел комом, хотя транец можно было сделать ниже на 7-8 см.

Скатил и поднял тележку с мотором один пролет в подъезде - получилось достаточно неплохо...

а, да - моторчег 15 "сиа про" (тоха 18) - нетто 41 кг...

Будущее это жизнь...
Прошлое - судьба...
Спешите жить....
Сообщение отредактировал batya-kr - Пятница, 16.10.2015, 20:10


KolhoznikДата: 16.10.2015, 21:12 | Сообщение # 79
Александр
Группа: Проверенный
Сообщений: 932
Награды: 19
Репутация: 283
batya-kr, - сварщику 1000 руб за работу,
за пол той цены комраду бы помог wink могу помочь, изготовить прицеп для перевозки плав средств

901240295девять
Сообщение отредактировал Александр15 - Пятница, 16.10.2015, 21:18


batya-krДата: 16.10.2015, 21:35 | Сообщение # 80
Петр
Злобный БатЯкр
Группа: Проверенный
Сообщений: 22293
Награды: 189
Репутация: 2682
Цитата Александр15 ()
за пол той цены комраду бы помог могу помочь, изготовить прицеп для перевозки плав средств

Спасибо за предложение, возможно потребуется сварить еще несколько штук... или ещё какую нибудь хрень... ))) сколько от Красноярска до Верхнего Ададыма км? )))

Будущее это жизнь...
Прошлое - судьба...
Спешите жить....


KolhoznikДата: 16.10.2015, 22:03 | Сообщение # 81
Александр
Группа: Проверенный
Сообщений: 932
Награды: 19
Репутация: 283
batya-kr, 225 примерно но не больше работаю в Ачинске бываю проездом через красноярск в сторону канска работаю сервесным механиком мотаюсь по всему краю и хакасии если что возможна доставка если по пути халява biggrin
901240295девять


Олег_САМАРАДата: 16.10.2015, 23:23 | Сообщение # 82
Олег Александрович
Группа: Проверенный
Сообщений: 117
Награды: 21
Репутация: 215



Сообщение отредактировал Олег_САМАРА - Пятница, 16.10.2015, 23:30


Aleks_krskДата: 22.03.2016, 10:26 | Сообщение # 83
Алексей
Группа: Проверенный
Сообщений: 9919
Награды: 107
Репутация: 1476
Комрады, а кто возьмется изготовить за деньги тележку для ПЛМ 15
Типа как у Петра?
Маякните?




batya-krДата: 22.03.2016, 10:35 | Сообщение # 84
Петр
Злобный БатЯкр
Группа: Проверенный
Сообщений: 22293
Награды: 189
Репутация: 2682
Цитата Aleks_krsk ()
Комрады, а кто возьмется изготовить за деньги тележку для ПЛМ 15
Типа как у Петра?
Маякните?

У меня дорого... а наводку на сварщика и чертежи могу дать... кста, он не одну тележку сварил, так что в курсе чокого...

Будущее это жизнь...
Прошлое - судьба...
Спешите жить....


рыболов365Дата: 22.03.2016, 10:41 | Сообщение # 85
владислав
Группа: Пользователи
Сообщений: 175
Награды: 0
Репутация: 0
хорошая тема ! а где такую тележку приобрести можно .



Aleks_krskДата: 22.03.2016, 11:06 | Сообщение # 86
Алексей
Группа: Проверенный
Сообщений: 9919
Награды: 107
Репутация: 1476
Цитата batya-kr ()
а наводку на сварщика и чертежи могу дать.
Я этого и хотел Петро




ВиталянычДата: 22.03.2016, 11:23 | Сообщение # 87
Виталий
Группа: Проверенный
Сообщений: 1675
Награды: 42
Репутация: 722
Вот мои тележки,уже готовые,из нержавейки,и "брутто нетто" подешевле )))
http://krsk.au.ru/6965277/
15 лошадок держит,сильно не напрягается даже

До встречи на рыбалке или на охоте,либо всё вместе и сразу !


Aleks_krskДата: 22.03.2016, 11:34 | Сообщение # 88
Алексей
Группа: Проверенный
Сообщений: 9919
Награды: 107
Репутация: 1476
Виталяныч, Ничоси!
А скидки есть Тугунам?  biggrin




рыболов365Дата: 22.03.2016, 11:44 | Сообщение # 89
владислав
Группа: Пользователи
Сообщений: 175
Награды: 0
Репутация: 0
а эта тележка разбирается,колесики откручиваются ?



ВиталянычДата: 22.03.2016, 12:39 | Сообщение # 90
Виталий
Группа: Проверенный
Сообщений: 1675
Награды: 42
Репутация: 722
Цитата Aleks_krsk ()
Ничоси!

Это типо дорого или дешево )))
Цитата рыболов365 ()
а эта тележка разбирается,колесики откручиваются ?

А зачем её разбирать то? Можно конечно заморочиться и разобрать, просто зачем это делать то?

До встречи на рыбалке или на охоте,либо всё вместе и сразу !
Сообщение отредактировал Виталяныч - Вторник, 22.03.2016, 12:39





Рыболовный форум » Техника для рыбалки » Подвесные и стационарные двигатели, движители » Тележка для ПЛМ (своими руками)
  • Страница 3 из 4
  • «
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:



  • 28.03.2024: Прошивка счетчика
  • 28.03.2024: Прошивка счетчика
  • 22.03.2024: Продам четырехтактный лодочный мотор Mercury ...
  • 20.03.2024: Ищу заброску летом на Нырду
  • 20.03.2024: Тур на реку АНГАРА
  • 19.03.2024: Аэролодка "Сокол 55"
  • 19.03.2024: Аэролодка "Сокол 55"
  • 13.03.2024: Продам Лодка пвх тоннельная водомет с мотором
  • 13.03.2024: Срочно Куплю
  • 12.03.2024: Насадка мотобур МБ-2 на бензопилу Штиль шнек ...
  • 05.03.2024: копмплект для подводной охоты
  • 02.03.2024: продам новые шины А/Т 205 70 15


  • Copyright www.tugun.ru © 2008 - 2024 | при использовании материалов с сайта - активная ссылка обязательна

    Контакты · Ссылки · Мы в Дзене · 18+
