Тележка для ПЛМ
рыболов365Дата: 22.03.2016, 12:47 | Сообщение # 91
владислав
Группа: Пользователи
Сообщений: 175
Награды: 0
Репутация: 0
что бы надувную лодку не перетаскивать на себе по тайге , нужна такая вот тележка , что бы положить тележку в лодку, надо эту тележку разобрать ! поэтому и спрашиваю. разбирается эта тележка , или нет ?



ВиталянычДата: 22.03.2016, 13:07 | Сообщение # 92
Виталий
Группа: Проверенный
Сообщений: 1675
Награды: 42
Репутация: 722
Для тайги думаю не пойдет,колесики маловаты будут,хотя возможно их поменять наверное,не задумывался как то об этом
До встречи на рыбалке или на охоте,либо всё вместе и сразу !


рыболов365Дата: 22.03.2016, 13:24 | Сообщение # 93
владислав
Группа: Пользователи
Сообщений: 175
Награды: 0
Репутация: 0
в ютубе есть ролик ,как сделать самому тележку из труб пвх.
клявзер


Евгений77Дата: 23.03.2016, 13:00 | Сообщение # 94
Евгений
Группа: Проверенные
Сообщений: 118
Награды: 1
Репутация: 21
В 73м сообщении функционально правильная телега



Aleks_krskДата: 25.03.2016, 11:35 | Сообщение # 95
Алексей
Группа: Проверенный
Сообщений: 9919
Награды: 107
Репутация: 1476
Виталяныч, спасибо за телегу!



batya-krДата: 25.03.2016, 14:15 | Сообщение # 96
Петр
Злобный БатЯкр
Группа: Проверенный
Сообщений: 22293
Награды: 189
Репутация: 2682
Цитата Aleks_krsk ()
Виталяныч, спасибо за телегу!

Ну и славненько...

Будущее это жизнь...
Прошлое - судьба...
Спешите жить....
Сообщение отредактировал batya-kr - Пятница, 25.03.2016, 14:15


ВиталянычДата: 25.03.2016, 18:23 | Сообщение # 97
Виталий
Группа: Проверенный
Сообщений: 1675
Награды: 42
Репутация: 722
Цитата Aleks_krsk ()
Виталяныч, спасибо за телегу!
Да не за что. Обращайся ежели чего  smile

До встречи на рыбалке или на охоте,либо всё вместе и сразу !


BassДата: 25.03.2016, 19:25 | Сообщение # 98
Иван
Отвязный хулиган. Вышиваю крестиком.
Группа: Проверенный
Сообщений: 1456
Награды: 148
Репутация: 2348
Виталяныч, а под д 18л.с подойдет тележка? Выдержит? Там 50 кг около того..
Рыба может производить любые разрешенные способы с общим количеством крючков!


ВиталянычДата: 25.03.2016, 20:41 | Сообщение # 99
Виталий
Группа: Проверенный
Сообщений: 1675
Награды: 42
Репутация: 722
Bass, испытания проводил на своей ямахе 30 , выдержала на отлично, так что и 18 по силам будет smile
До встречи на рыбалке или на охоте,либо всё вместе и сразу !


MDMДата: 12.07.2016, 10:33 | Сообщение # 100
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75
..в конструкцию)) в процессе изготовления, есно вносятся изменения:



- машина оказалась мала)) и пришлось менять угол излома и жать ось-1 к колпаку
(остается под вопросом - ляжет ли откинутая стубцина на транец, разгрузив ось-2);

- пришлось протянуть раму выше оси-1 чтобы всю раму замкнуть в сварное кольцо;

- упор под плиту заменили на ось-3 и наваренными выпусками (в термотрубках)
и пластиковым чурбаком обигрывающим редуктор.. конструкция, есно, что работает только
на завал в право/лево мотора и сама ось-3 работает как упор только в лежачем положении..
Прикрепления: 8363058.png (172.6 Kb) · 9694324.png (173.2 Kb)


Сообщение отредактировал MDM - Вторник, 12.07.2016, 10:35


MDMДата: 18.07.2016, 10:37 | Сообщение # 101
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75

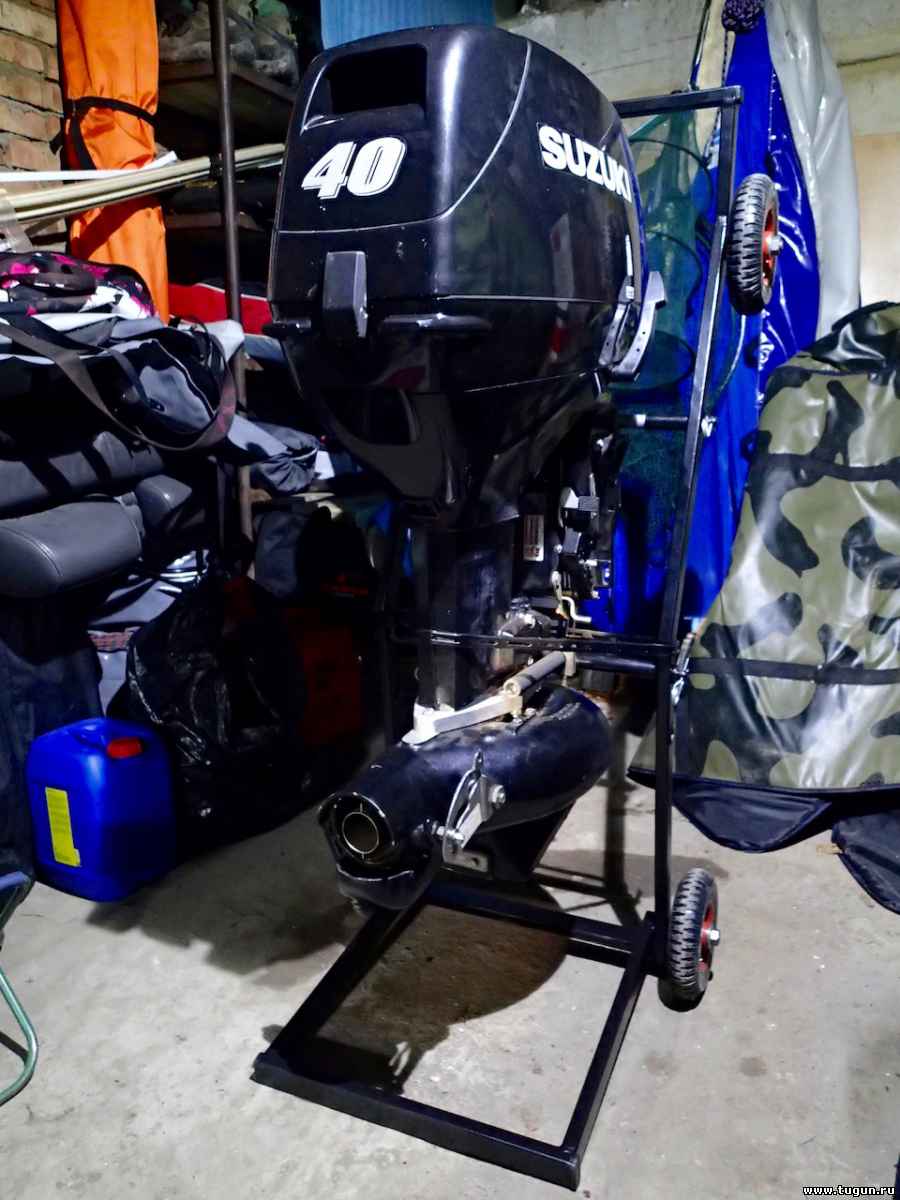

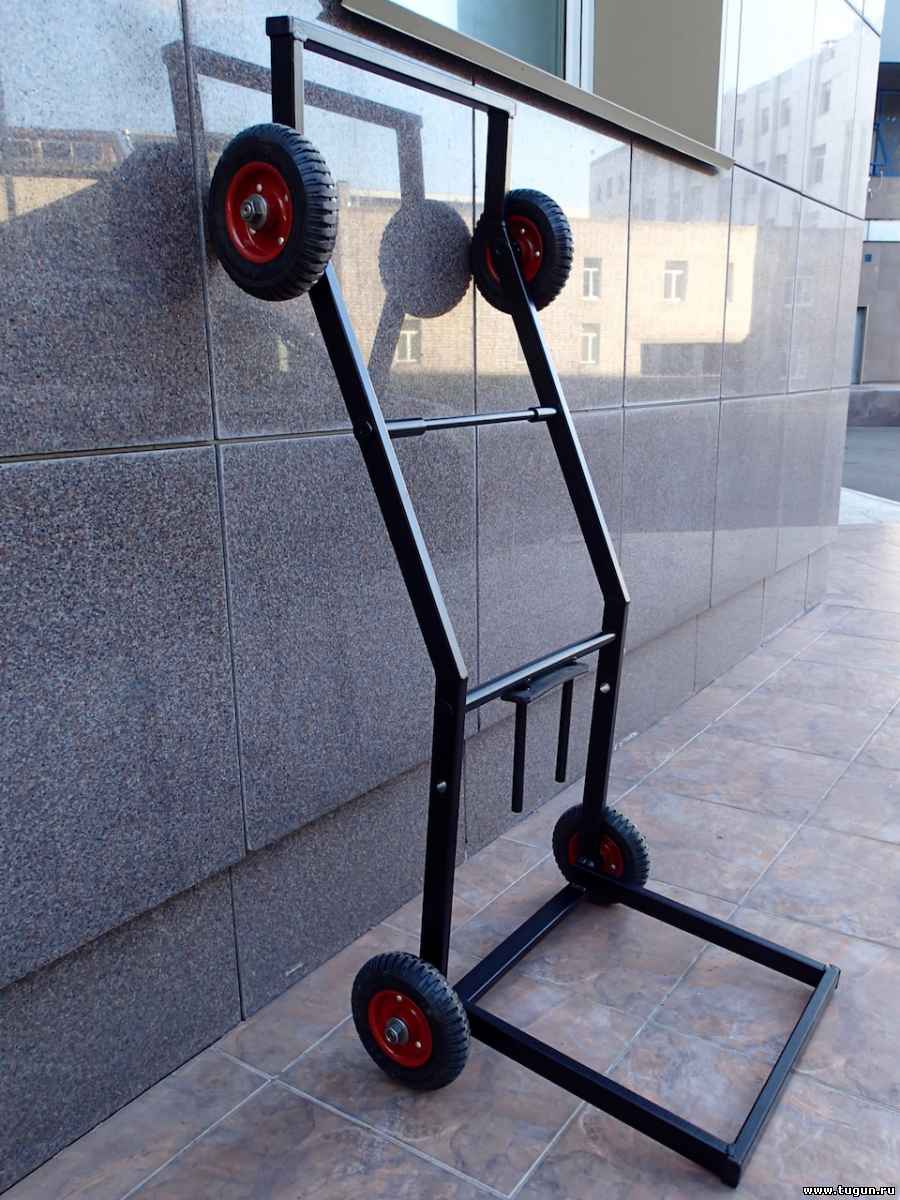

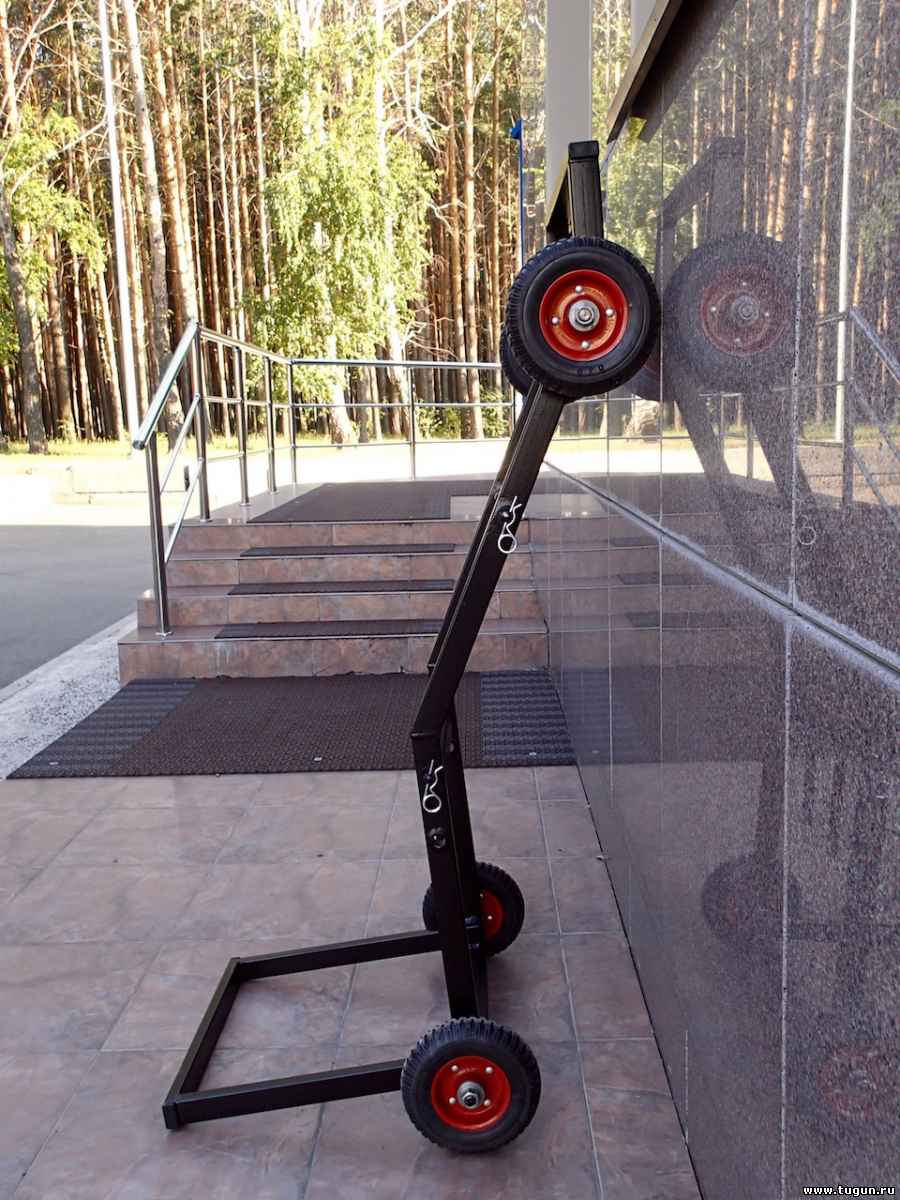

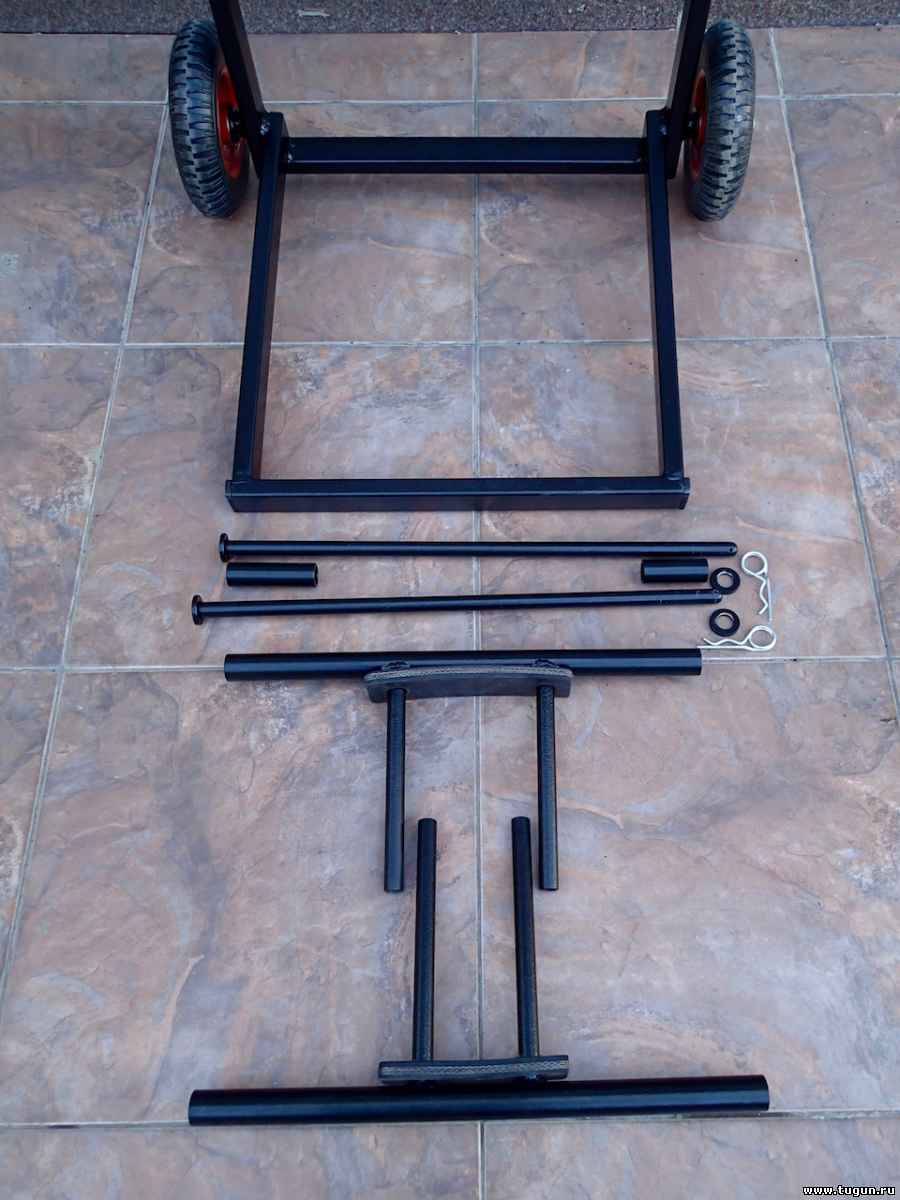

ось-1 короче снесли)) и колеса прямо на раму посадили в итоге:







Прикрепления: 2764315.jpg (129.2 Kb) · 7051690.jpg (156.6 Kb) · 6735803.jpg (120.4 Kb) · 3680642.jpg (185.1 Kb)


Сообщение отредактировал MDM - Понедельник, 18.07.2016, 10:39


MDMДата: 18.07.2016, 10:42 | Сообщение # 102
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75

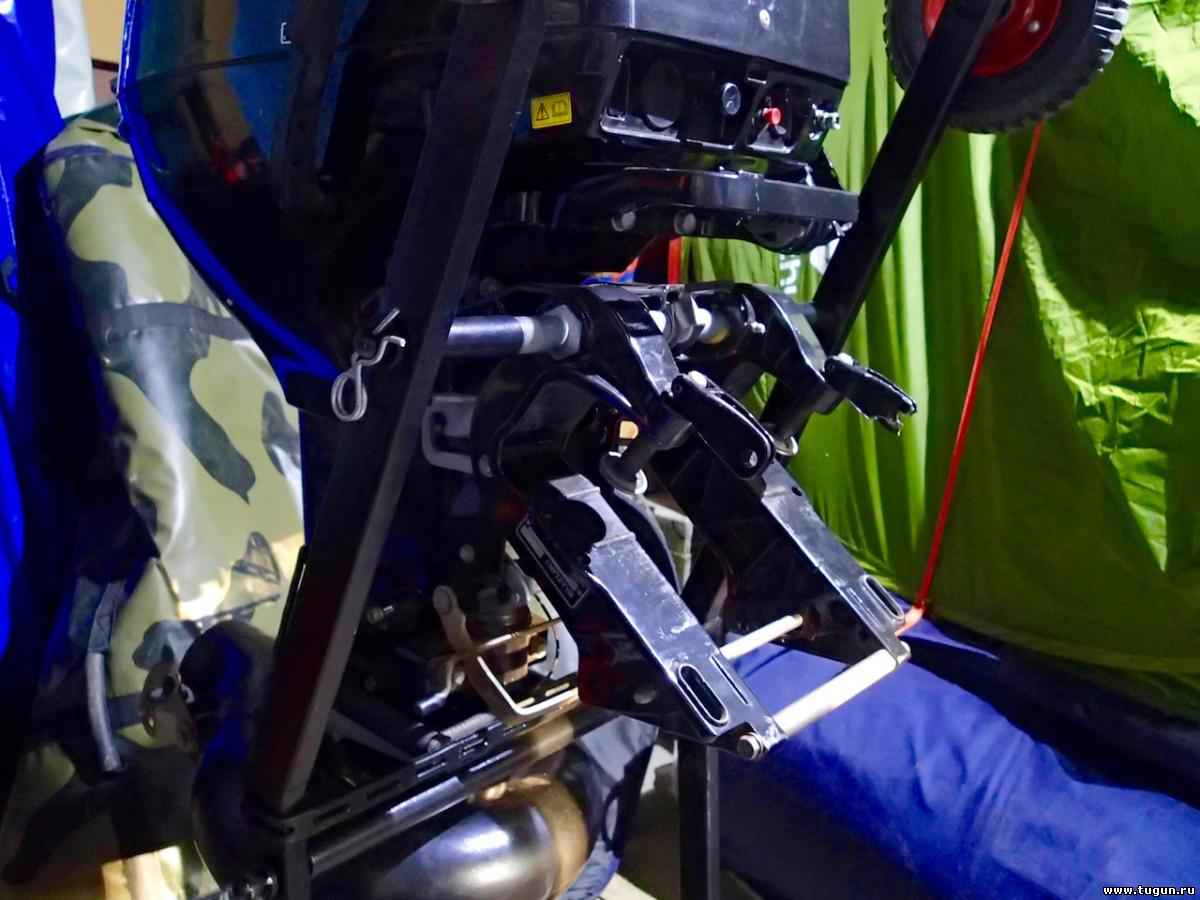

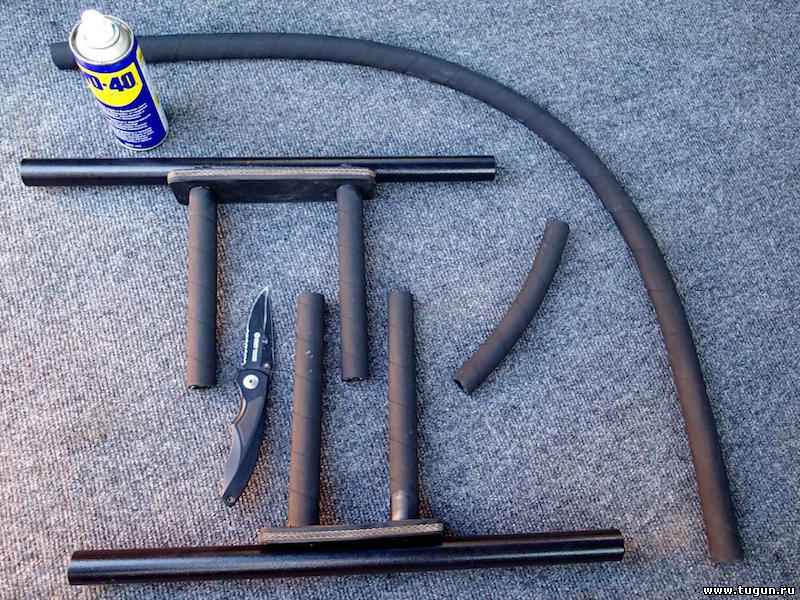

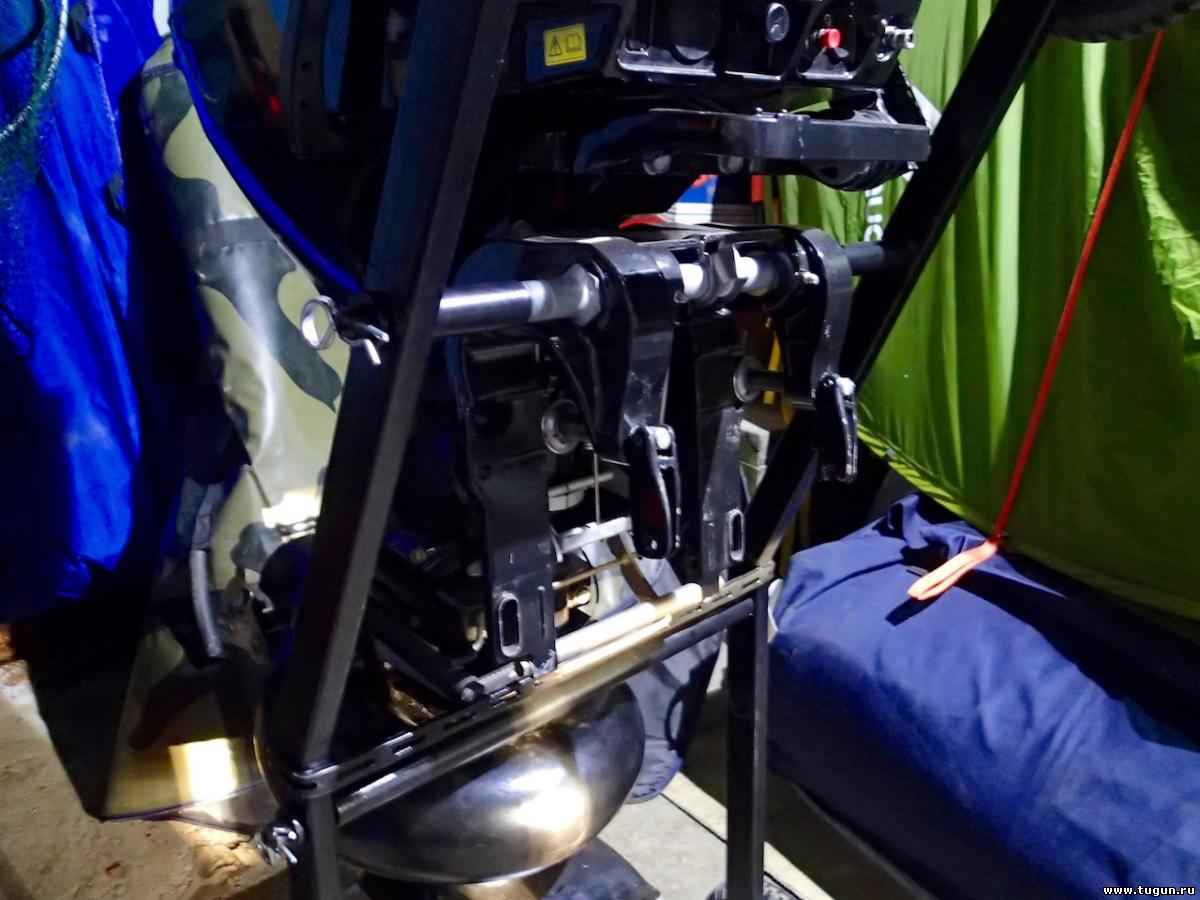

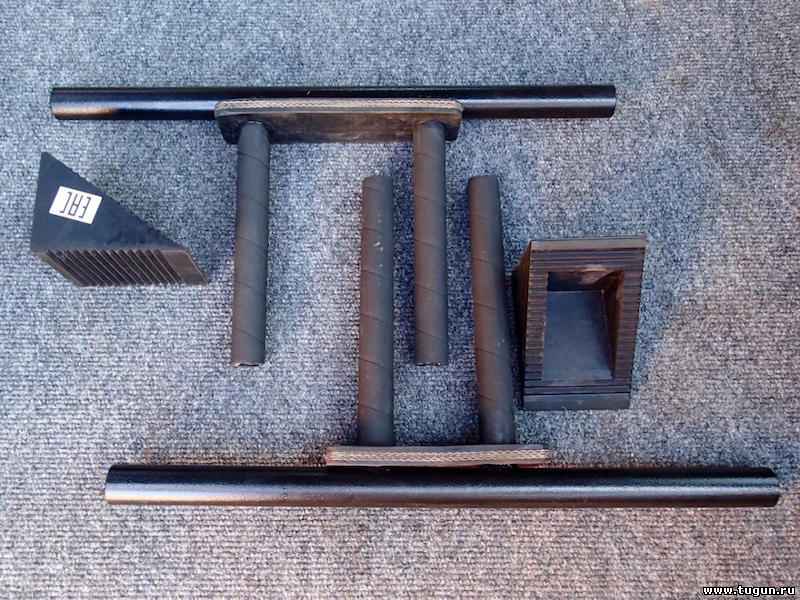

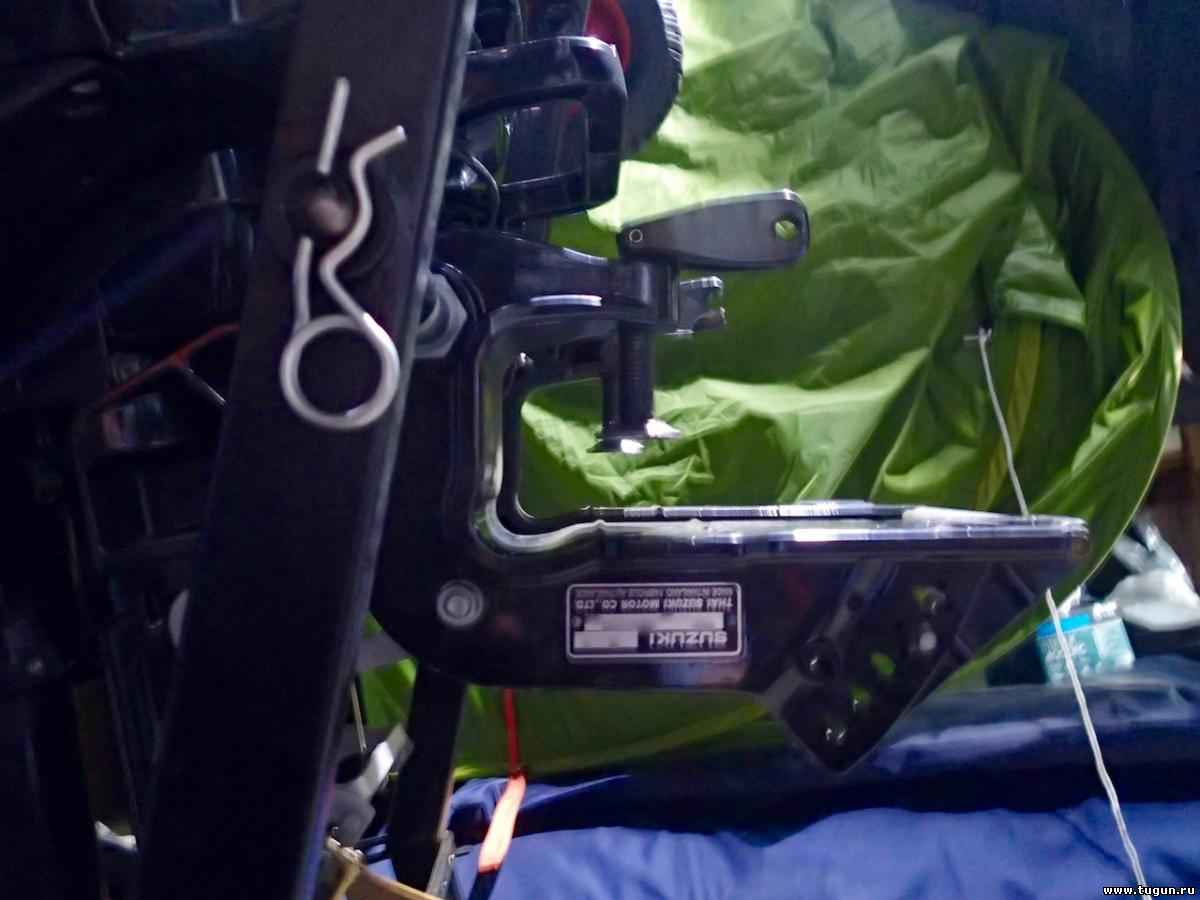

Прикрепления: 7003951.jpg (98.8 Kb) · 8512741.jpg (121.3 Kb) · 0195953.jpg (115.6 Kb) · 1450545.jpg (146.9 Kb) · 3783255.jpg (136.8 Kb)


Сообщение отредактировал MDM - Понедельник, 18.07.2016, 13:08


ejjДата: 18.07.2016, 16:26 | Сообщение # 103
Дмитрий
Группа: Пользователи
Сообщений: 14
Награды: 1
Репутация: 0
MDM, тележка получилась высокотехнологичная, но есть один момент - нижние колеса очень маленькие, в боевых условиях под тяжестью мотора, тележку даже от машине не откатишь.
Зарываться будет сразу намертво - таскать придется мотор на спине. Лучше сразу поменять на хорошие большие колеса с ближайшего хозяйственного рынка smile




MDMДата: 19.07.2016, 19:20 | Сообщение # 104
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75
ejj, тоже есть такое подозрение))
вроде и 20см в диаметре, а маловато скорее всего
по грунтовке возле гаража покатал - нормально, а чуть песок в воде - и могут не пойти
попробую так пока, а там - по обстановке))




MDMДата: 20.08.2016, 19:51 | Сообщение # 105
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75
нормально всё.. тест)) пройден



http://mdmihalch.livejournal.com/19181.html
Прикрепления: 8133309.jpg (221.1 Kb)


Сообщение отредактировал MDM - Понедельник, 22.08.2016, 17:30


АхилАнтДата: 30.08.2016, 02:49 | Сообщение # 106
Анатолий
Группа: Пользователи
Сообщений: 8
Награды: 0
Репутация: 0
Цитата рыболов365 ()
в ютубе есть ролик ,как сделать самому тележку из труб пвх.
а ссылки нет? хочу смастерить




freetsawДата: 20.09.2016, 13:35 | Сообщение # 107
Николай
Группа: Проверенный
Сообщений: 147
Награды: 3
Репутация: 82
MDM,  а нет ли чертежей вашей тележки с размерами? надо под ямаху 40 такую же сваять. или может делаете на заказ?



MDMДата: 22.09.2016, 13:25 | Сообщение # 108
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75
freetsaw, к сожалению - нет чертежей.. только те же схематичные рисунки, что тут в теме
по ним товарищи и сделали - по самому мотору обвязывали
материал и комплектующие привез, а денех за работу они не взяли
вопрос задавал, сделают ли по заказу стороннему - отказались
а красил в другом месте.. 500р обошлось
обмерю как-нибудь по-возможности и скину
но имхо правильнее именно по самому мотору делать.. тем более, что он другой




k26matemaДата: 12.02.2018, 17:14 | Сообщение # 109
Артём
Группа: Проверенный
Сообщений: 120
Награды: 3
Репутация: 5
Ребят есть кто не дорого сделает такую тележку?



MDMДата: 30.01.2019, 17:05 | Сообщение # 110
Михалыч
Группа: Проверенные
Сообщений: 121
Награды: 4
Репутация: 75
k26matema, если про ту, что под S-40-ку - попробую такой вариант:
- отвезу свою на завод и если договорюсь, то..;
- её вычертят (тем более, что здесь на форуме по чертежам спрашивают);
- обсчитают сколько возьмут за её изготовление;
- информацию тут выложу.. если всё получится конечно))




screw17Дата: 28.10.2019, 21:48 | Сообщение # 111
Никита
Группа: Пользователи
Сообщений: 27
Награды: 1
Репутация: 0
Тяжелая лодка и тяжелый лодочный мотор ? Задаётесь вопросом как это все таскать?Тележки для перевозки лодочного мотора и лодки ПВХ. https://youtu.be/6Mz6AuDcFNg



в362Дата: 28.05.2020, 18:08 | Сообщение # 112
локос
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Здравствуйте!У всех конструкций тележки общий недостаток- Ц.Т мотора в верху. Отсюда склонность к опрокидыванию, давление на руку и т.п. Для тех кто сам может сделать! Изготовил тележку для Ямахи 15. Крепление –через трубу скобы мотора. Инструмент для изготовления:сварочник,болгарка,дрель. Материалы-стройрынок.
Отличие :-перевозка мотора в горизонтальном положении (центр тяжести внизу,нагрузка на руку мин,если не фиксировать ногу мотора -горизонтальное положение мотора относительно рельефа сохраняется само);
              -установка мотора на транец без снятия стележки, демонтаж тележки после закрепления мотора на транце;
               - погрузка в авто без дополнительных колес и прочих  приспособ.
                - складная конструкция.
Есть эскизы с размерами под Ямаху 15 и спецификация по материалам.  Фото готовой тележки.   Для других моторов –сама идея конструкции. Файл по идеи конструкции прикрепить не получается . Фото тоже . Скину на мыло. Можно посмотреть на fishingsib.


Сообщение отредактировал в362 - Суббота, 06.06.2020, 22:23


RickyДата: 28.05.2020, 19:09 | Сообщение # 113
Эрик
Группа: Проверенный
Сообщений: 2664
Награды: 71
Репутация: 1352
в362 (локос), и где эскизы, чертежи? Где фото готового изделия?
P.S.: скинь эскизы и фото мне на мыло - rubikon17@mail.ru

Время, проведенное на рыбалке, господь Бог в счет дней жизни не засчитывает!!!


в362Дата: 29.05.2020, 11:49 | Сообщение # 114
локос
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Кому еще надо скину на мыло.

Добавлено (01.02.2021, 12:17)
---------------------------------------------
тележка для Тохи 20 4-х т.к. Идея конструкции. Есть эскизы и фото тележки.

Добавлено (13.03.2021, 19:39)
---------------------------------------------
тележка для Тохи 20 4-х т.к Последняя версия.

Сообщение отредактировал в362 - Суббота, 30.05.2020, 19:45


SpinningistДата: 13.03.2021, 20:28 | Сообщение # 115
Дмитрий
Группа: Проверенный
Сообщений: 674
Награды: 9
Репутация: 381
Цитата в362 ()
Кому еще надо скину на мыло

А почему здесь нельзя выложить?


Сообщение отредактировал Spinningist - Вторник, 16.03.2021, 19:13


harp67Дата: 14.03.2021, 02:39 | Сообщение # 116
Николай
Группа: Проверенный
Сообщений: 544
Награды: 18
Репутация: 149
Цитата в362 ()
Кому еще надо скину на мыло.
И мне
harp67@mail.ru

Все приходит вовремя к тому, кто умеет ждать.


в362Дата: 16.03.2021, 16:01 | Сообщение # 117
локос
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
А почему з(с)десь нельзя выложить? Объем файла не проходит.
