Самодельная водометная насадка на лодочный мотор
| |
| o-borisov | Дата: 09.04.2016, 23:45 | Сообщение # 811
|
Группа: Проверенный
Сообщений: 121
|

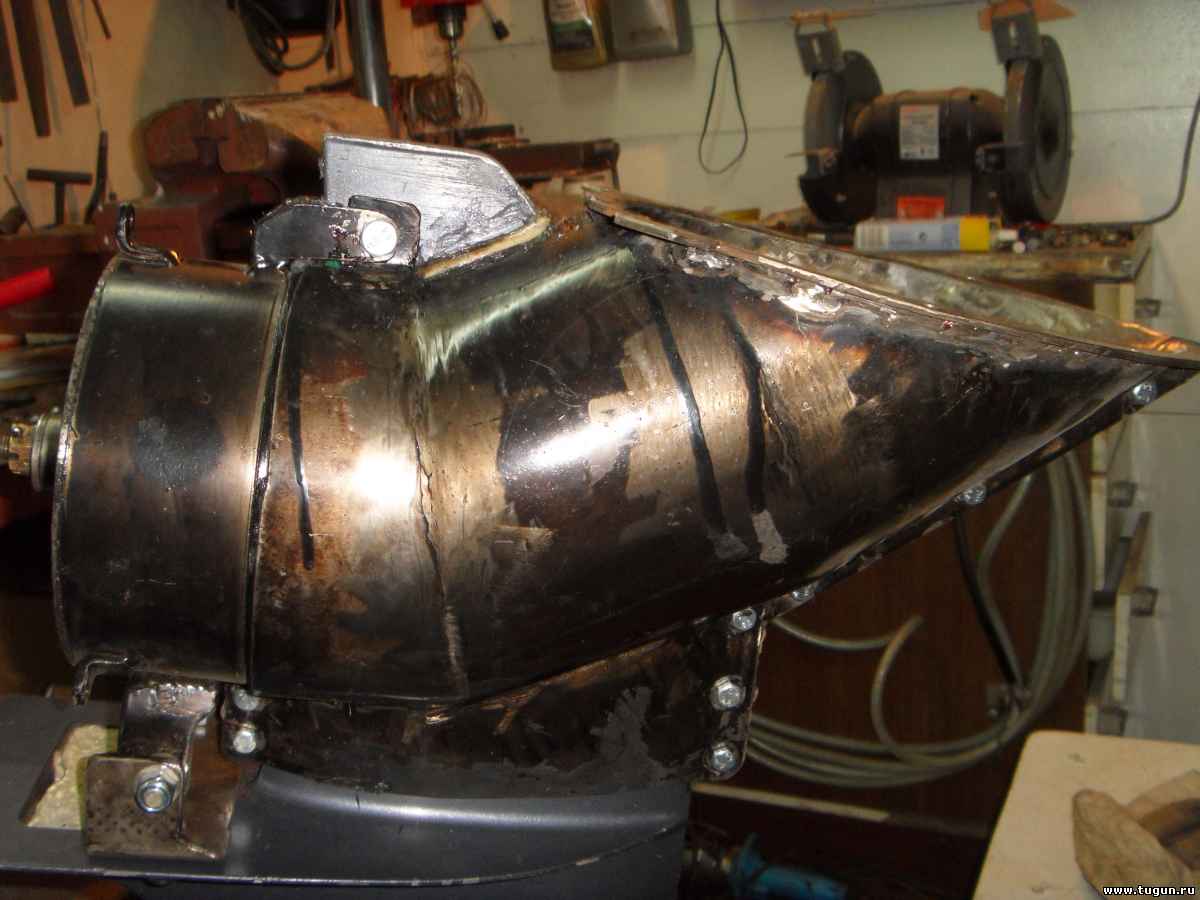

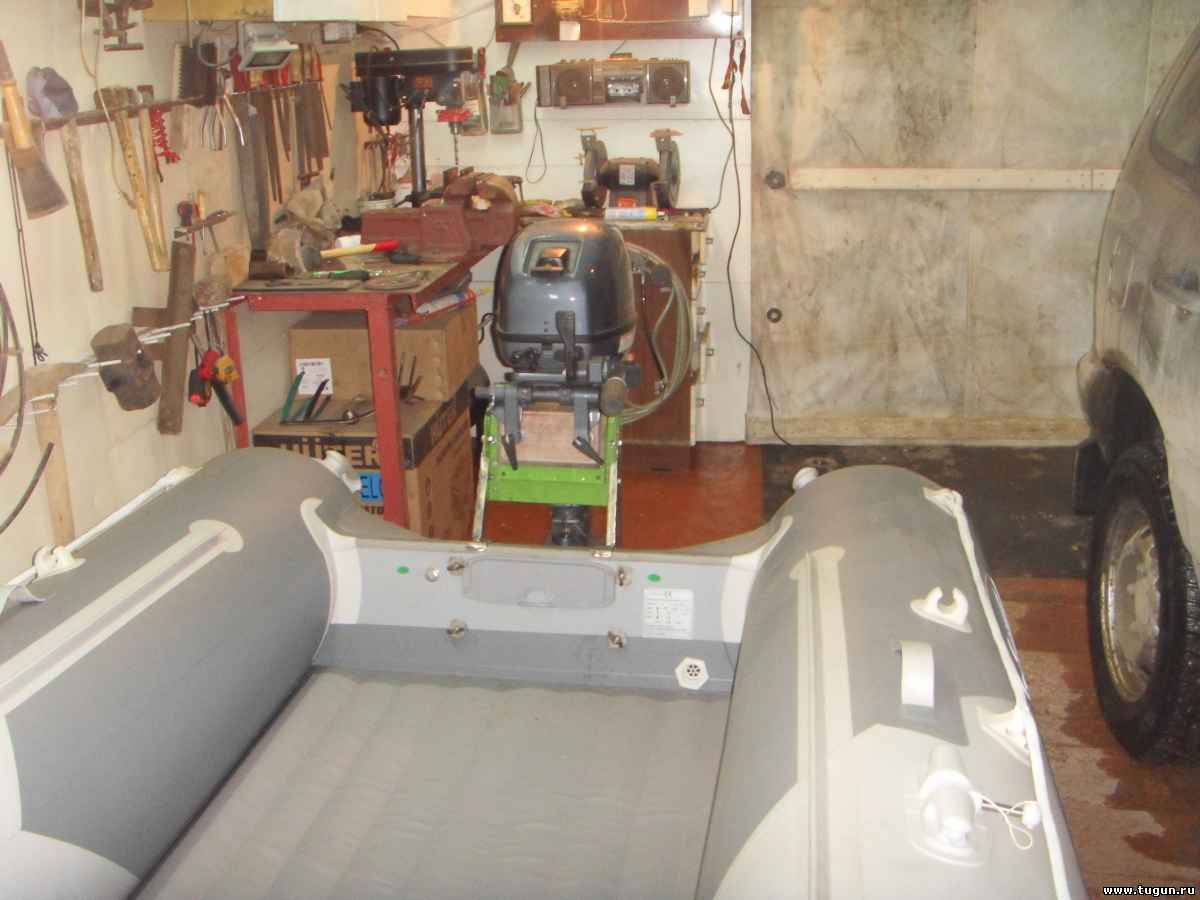

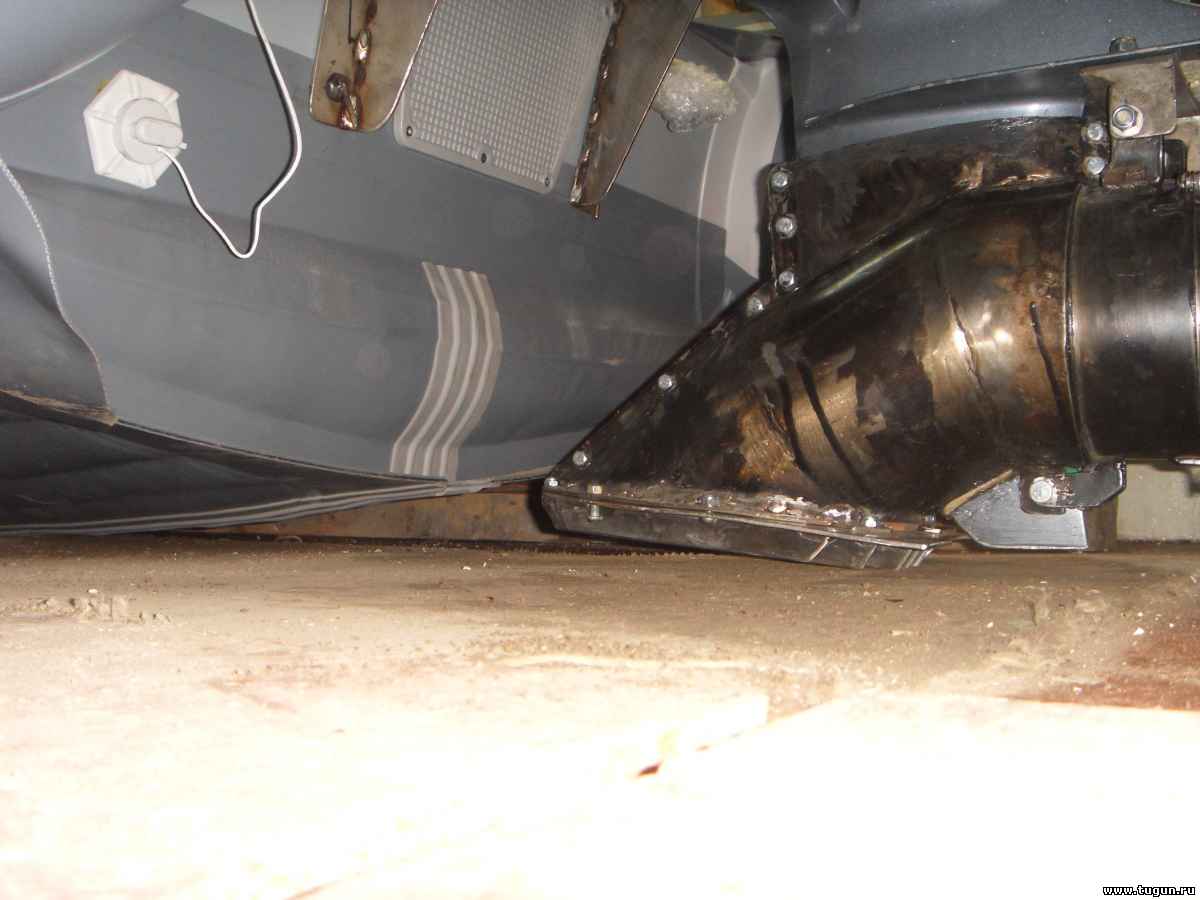

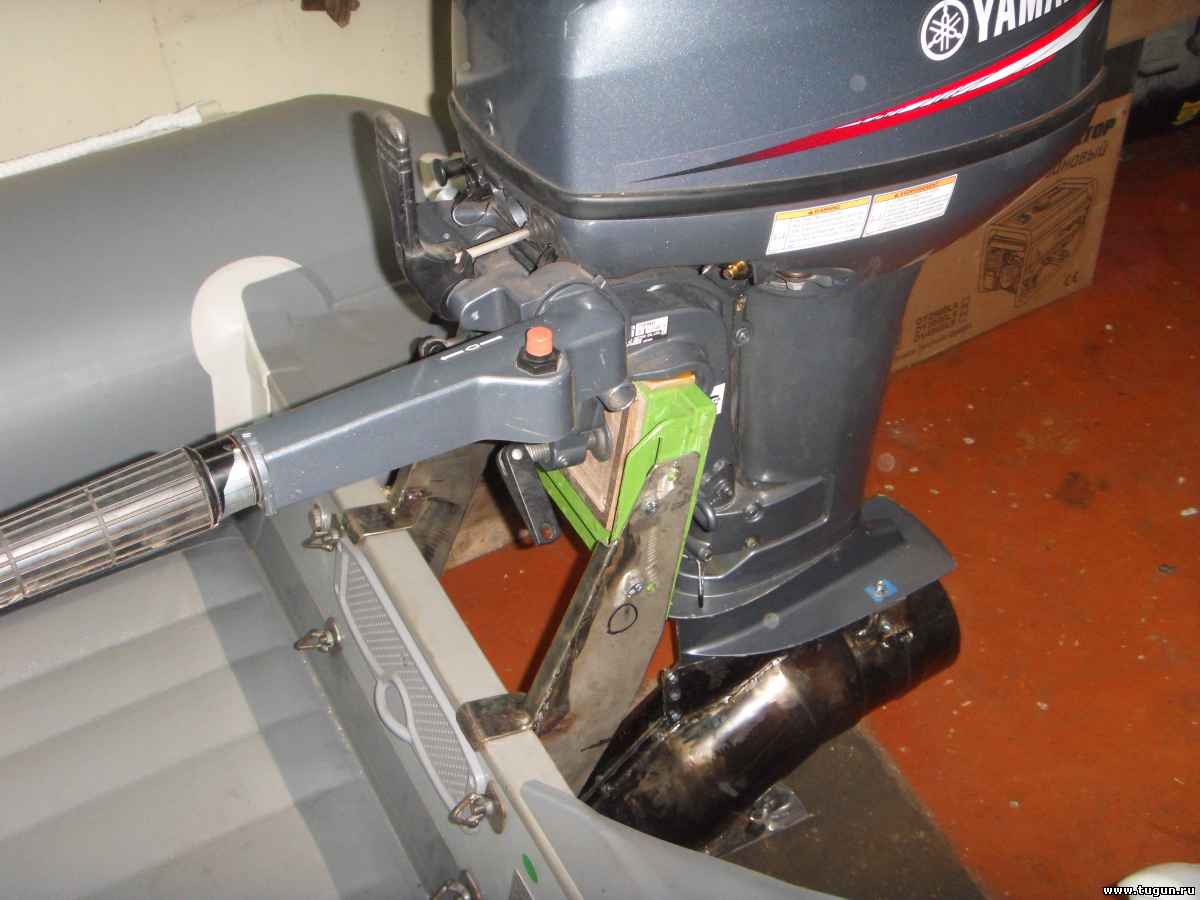

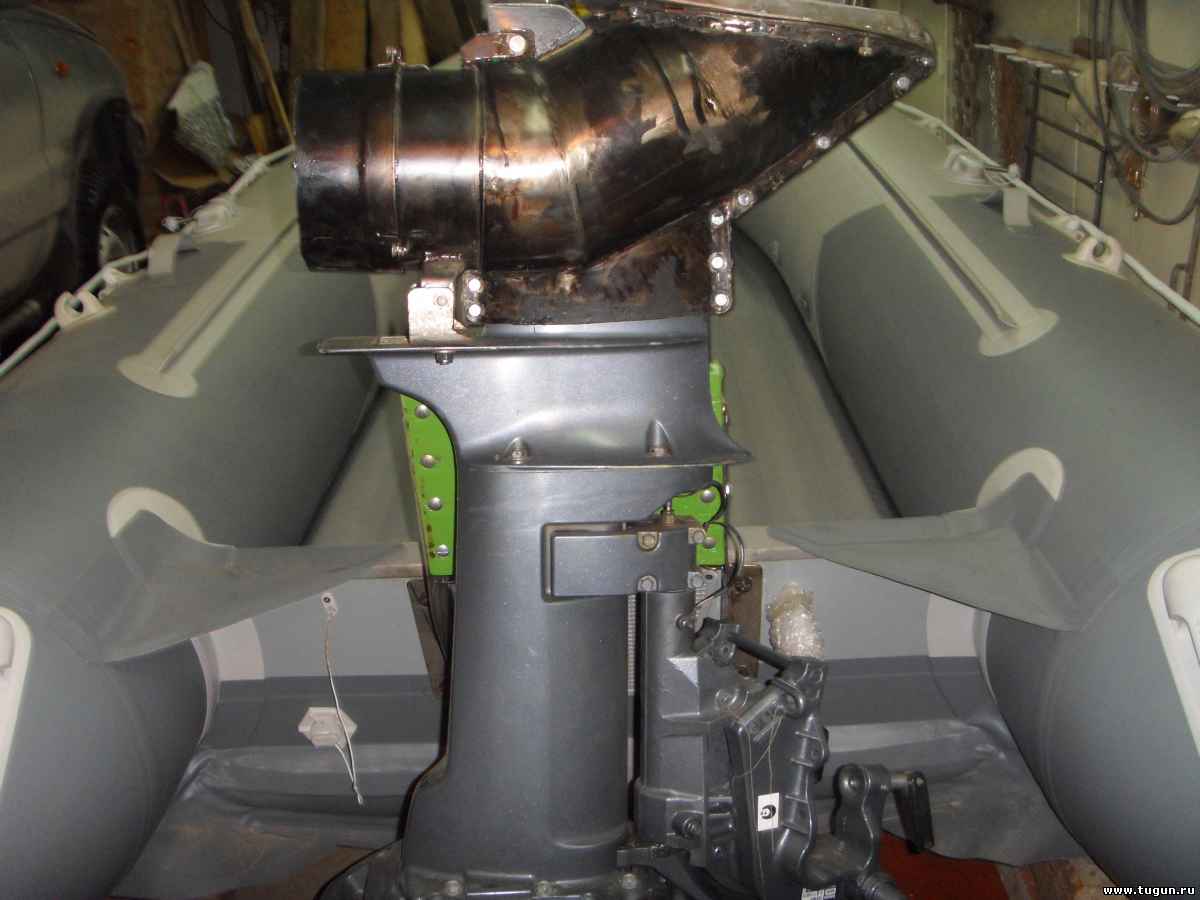

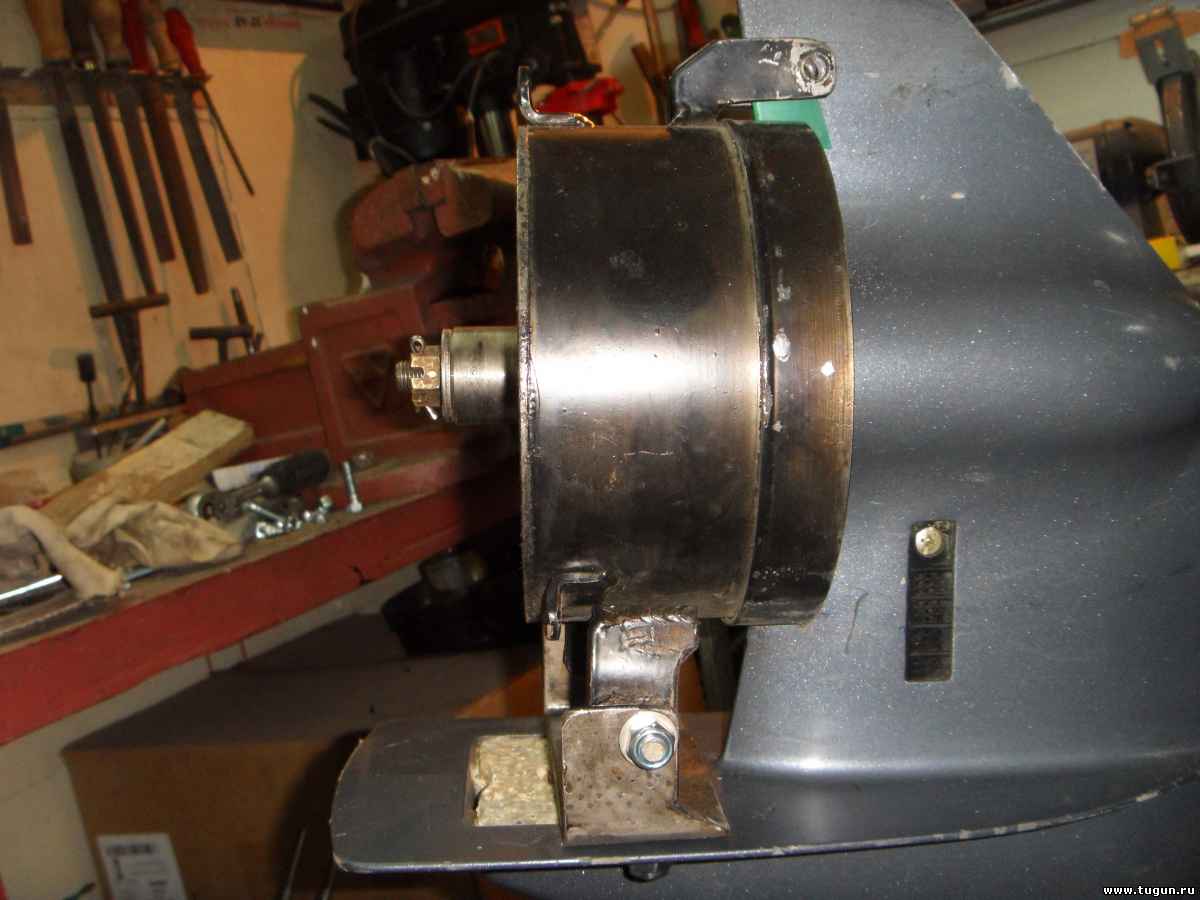

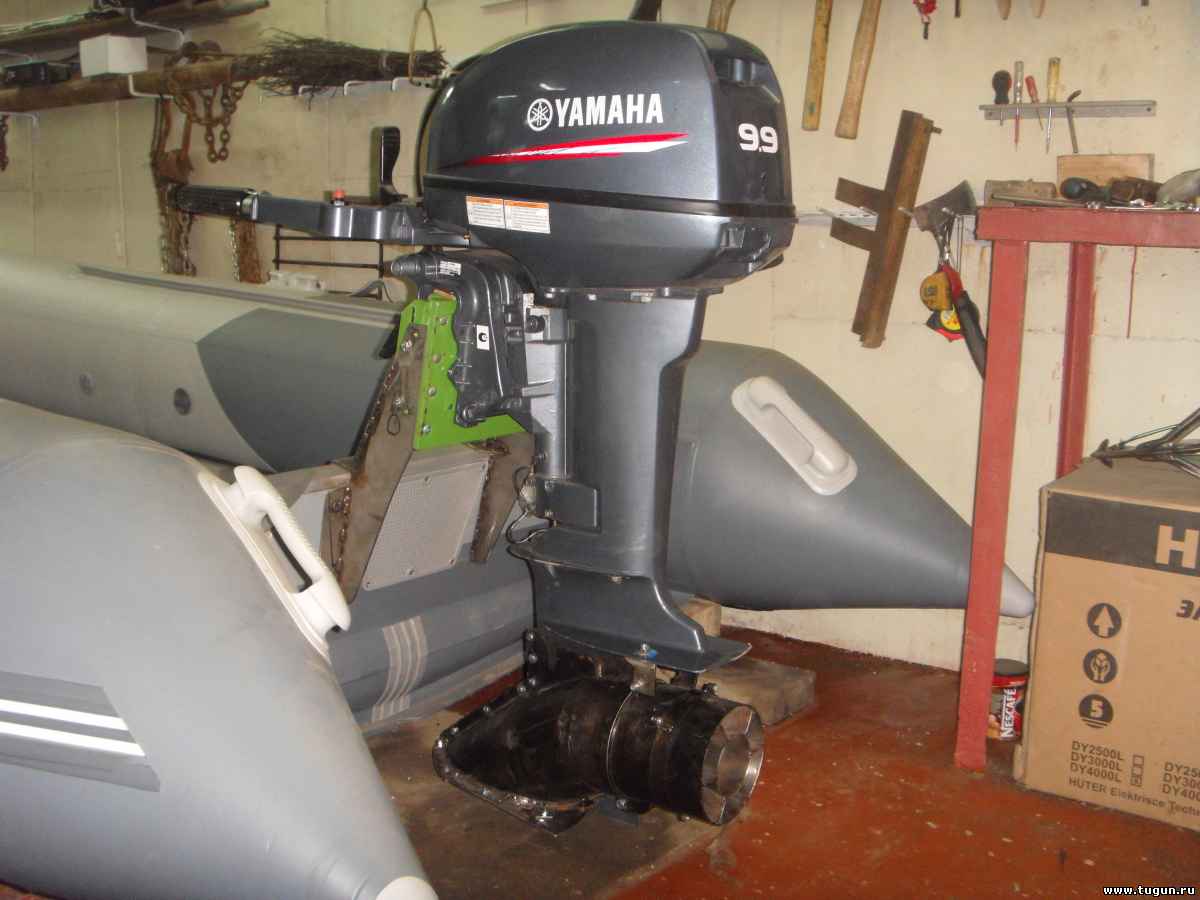

вот что получилось.
|
| |
|
|
| o-borisov | Дата: 09.04.2016, 23:47 | Сообщение # 812
|
Группа: Проверенный
Сообщений: 121
|

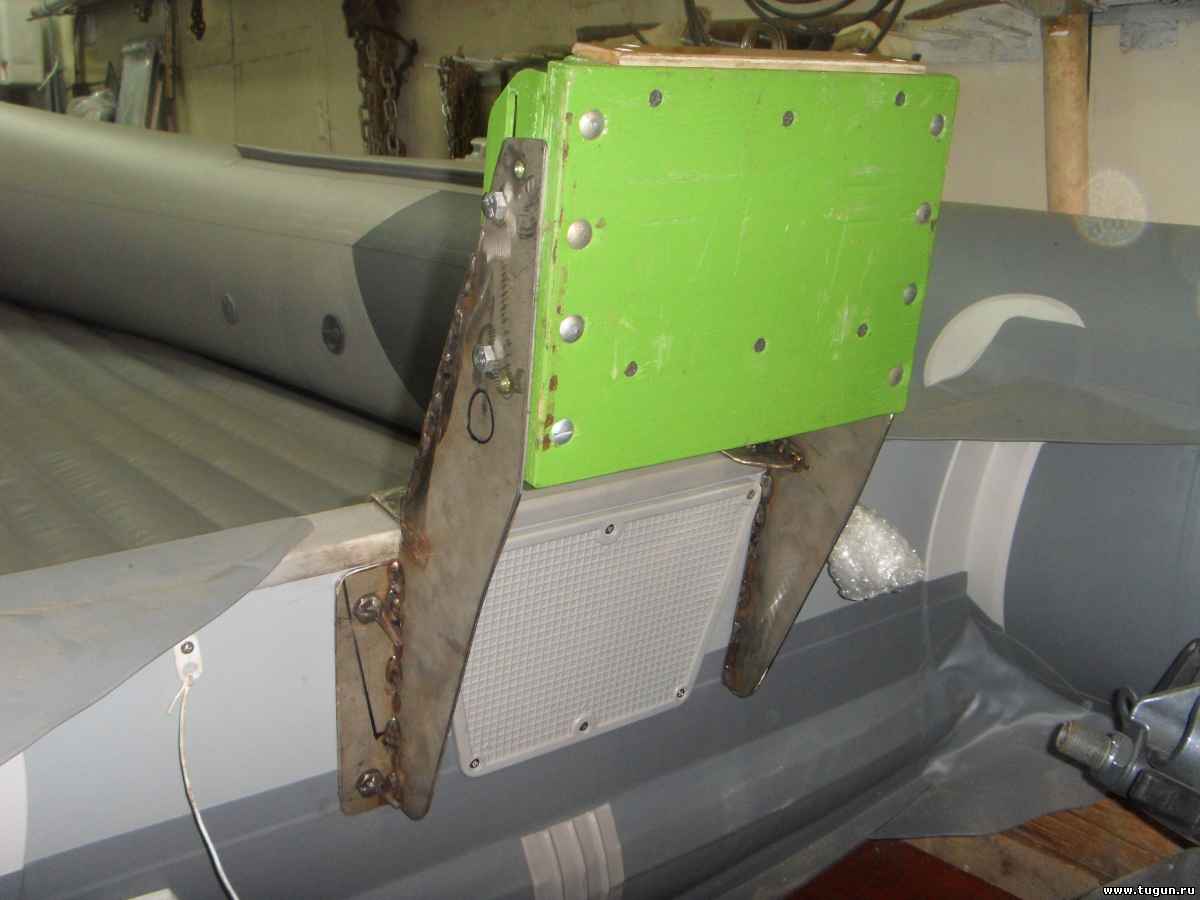

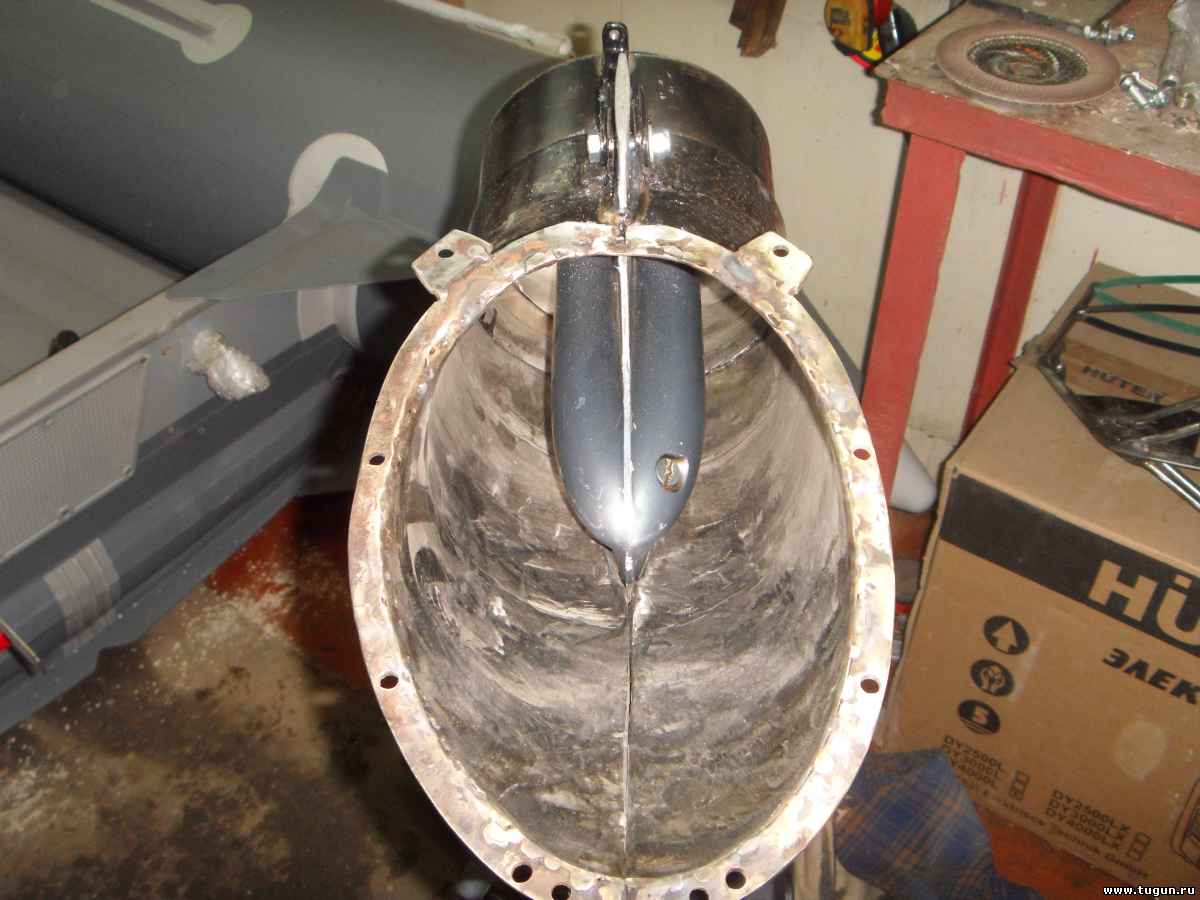

далее
|
| |
|
|
| o-borisov | Дата: 09.04.2016, 23:50 | Сообщение # 813
|
Группа: Проверенный
Сообщений: 121
|
скоро будет весна тогда и обкатаю.
|
| |
|
|
| o-borisov | Дата: 09.04.2016, 23:55 | Сообщение # 814
|
Группа: Проверенный
Сообщений: 121
|
может кому и пригодится я тоже всё по фото делал.
|
| |
|
|
| OLT | Дата: 10.04.2016, 07:26 | Сообщение # 815
|
Группа: Проверенный
Сообщений: 1183
|
Помнится делали такие насадки в Абакане, хрень полная, КПД ниже чем у улитки,проходимость тоже,вал свернуть в две секунды. По Вашим снимкам видно,мотор очень высоко есть возможность прилично травмироваться при наезде на препятствие.
|
| |
|
|
| avs | Дата: 10.04.2016, 08:21 | Сообщение # 816
|
Группа: Проверенный
Сообщений: 2022
|
OLT, Не разочаровывайте человека, пусть делает! Даже процесс изготовления приносит удовольствие не меньше рыбалки! Вот такие самодельщики и ездили комфортно по речкам в 80 годах, остальные все бурлачили! Я наездил на 15ке, на такой насадке,не одну тысячу км!
Все зависит от поставленной задачи!
Ведь вы тоже ставите перед собой реальные для своего комплекта задачи перед рыбалкой!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| o-borisov | Дата: 10.04.2016, 11:50 | Сообщение # 817
|
Группа: Проверенный
Сообщений: 121
|

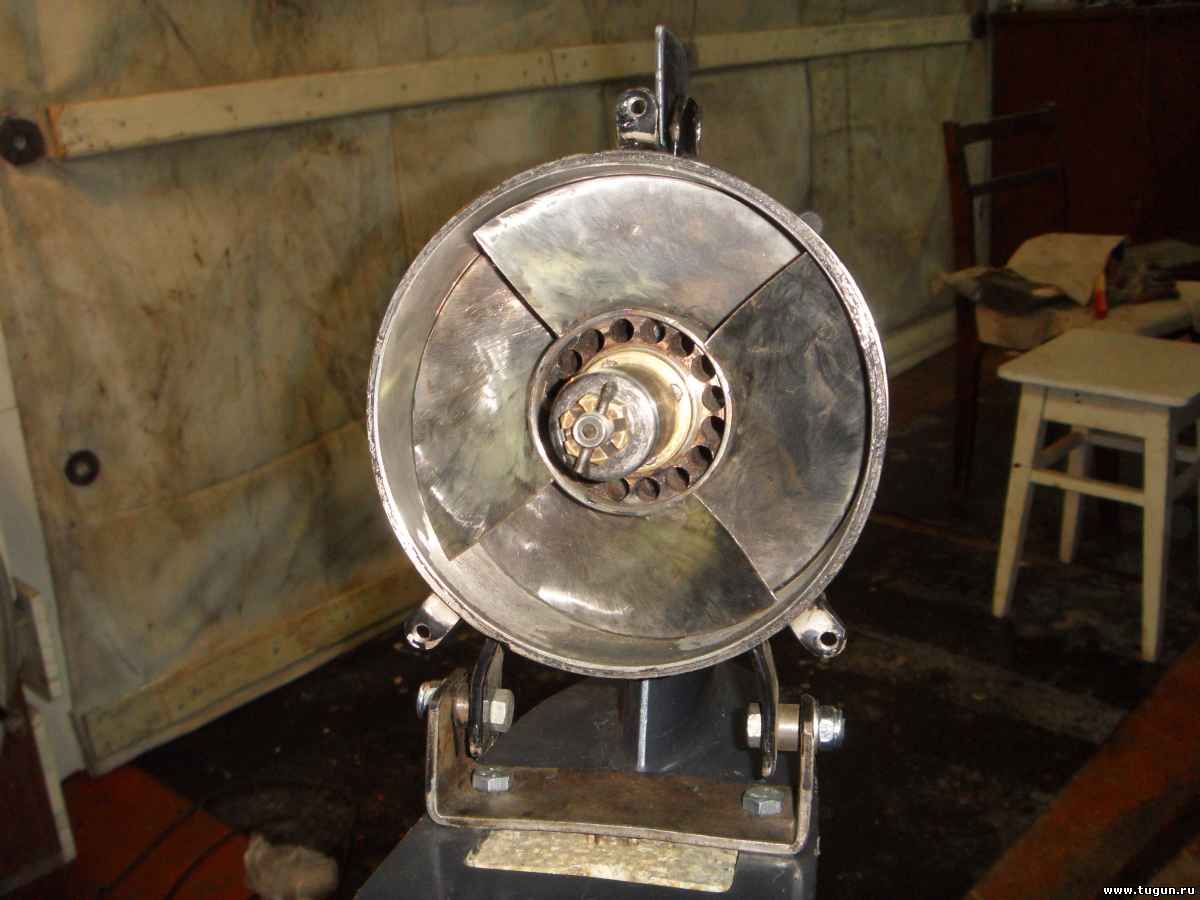

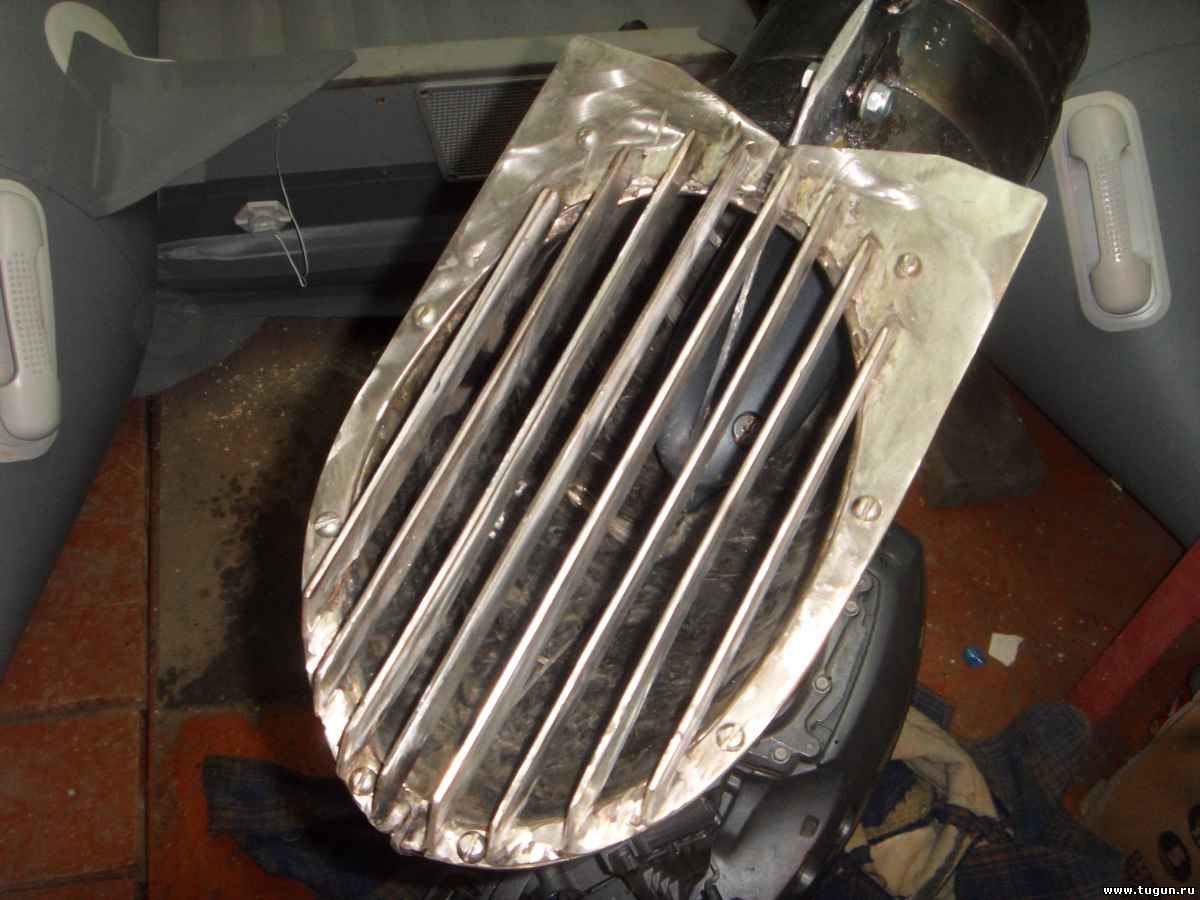

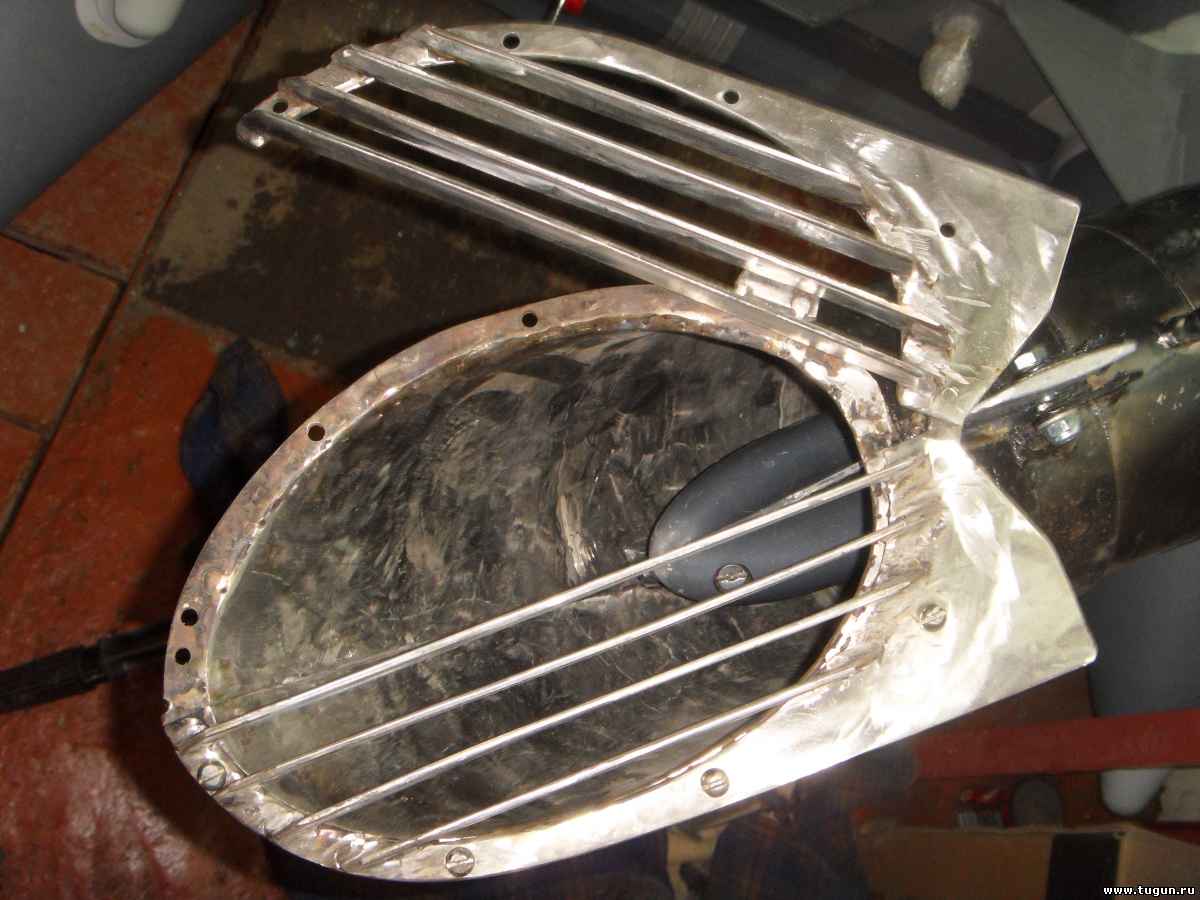

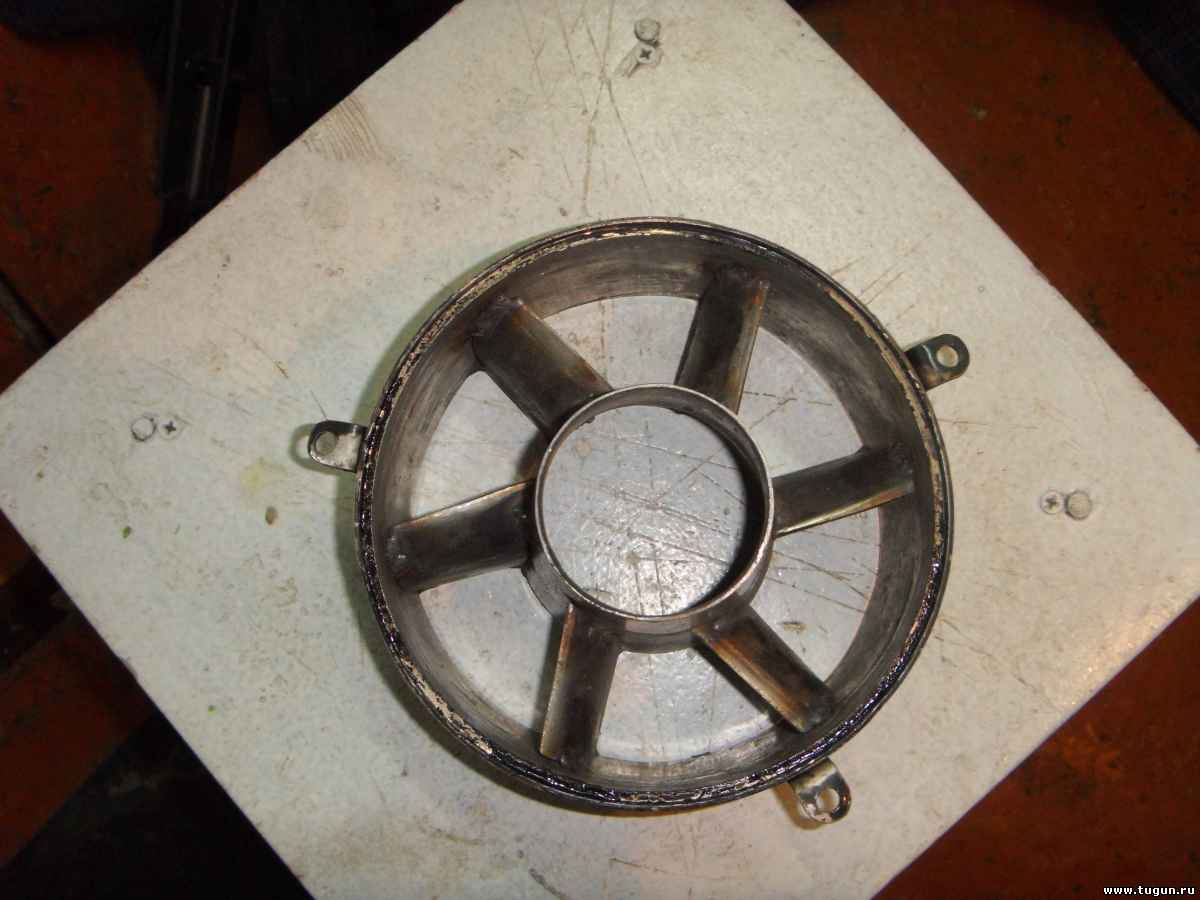

Я делал под свои реки у нас сильных порогов мало и мне туда не надо, лишбы мели проходить. Улиточные моторы большие и очень тяжелые в одного их трудно таскать и стоят сей час очень дорого . Работаем с тем, что есть. Вал думаю не свернётся. Решётка 15 мм расстояние до спрямляющих лопаток 25мм. зазор между лопастями 30мм. не должно застрять. Мотор ещё будет регулироваться по высоте. Предварительная установка. Для мотора хочу поставить удлиняющей румпель. О комплекте, ямаха 15 лодка гладиатор Е380 импелнр 155мм шак точно не знаю делал на глазок. Испытывать буду там определюсь добавить или убавит угол. Выточен под конус 1,5 градуса, зазор и износ можно регулировать шайбами как у улитки. Поджатие сделал как описывал avs
30% от выходной площади и конус такой же. Метал нержавейка 1,5 мм кроме решётки там 3мм.
|
| |
|
|
| TSashaV | Дата: 10.04.2016, 12:07 | Сообщение # 818
|
Группа: Проверенные
Сообщений: 2508
|
o-borisov, надо было написать, что на Выдру хочешь поставить. Было бы самое оно.  Молодец, а то привыкли всё покупать.
Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.
|
| |
|
|
| avs | Дата: 10.04.2016, 12:19 | Сообщение # 819
|
Группа: Проверенный
Сообщений: 2022
|
o-borisov, Пиши как испытаешь Олег! Очень интересно! Сделано очень аккуратно! Решетку можно было вовнутрь водовода утопить на см 3-4
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| OLT | Дата: 10.04.2016, 12:37 | Сообщение # 820
|
Группа: Проверенный
Сообщений: 1183
|
Ну да ,не посмотрел,что человек не с нашего региона,скорее всего что у него будет самое оно.
|
| |
|
|
| o-borisov | Дата: 10.04.2016, 13:33 | Сообщение # 821
|
Группа: Проверенный
Сообщений: 121
|
В мае обкатаю, напишу. Тахометр купил. Сейчас у нас речки вскрылись, но грязища да дожи. Солнца нет. Думал решётки во внутрь поставить. Но сделал как у пермяков, проще. Высота их всего 20мм, не так уж критично.
|
| |
|
|
| ml197474 | Дата: 10.04.2016, 23:44 | Сообщение # 822
|
Группа: Проверенный
Сообщений: 552
|
Олег ,не слушай скептиков ...бери да делай , доводи до ума . Всяко не хуже чем у пермяков поедет . Свяжись с Артой (Карась) он нормальный мужик - подскажет что нужно .
Купить в магазе и сделать руками - разные вещи . Тут 3\4 форума не знают какой рукой болгарку брать ...но хорошо пИчатают АЖ двумя руками .
|
| |
|
|
| Бедный | Дата: 11.04.2016, 05:12 | Сообщение # 823
|
кефиро-моторник
Группа: Куратор
Сообщений: 4720
|
Цитата ml197474 (  ) . Тут 3\4 форума не знают какой рукой болгарку брать ...но хорошо пИчатают АЖ двумя руками .
Максим, давай ты за себя говорить будешь, а не за весь форум, ок?
а в нашей палате все капитаны и у каждого своё судно...
Сообщение отредактировал Бедный - Понедельник, 11.04.2016, 05:13
|
| |
|
|
| avs | Дата: 11.04.2016, 09:19 | Сообщение # 824
|
Группа: Проверенный
Сообщений: 2022
|

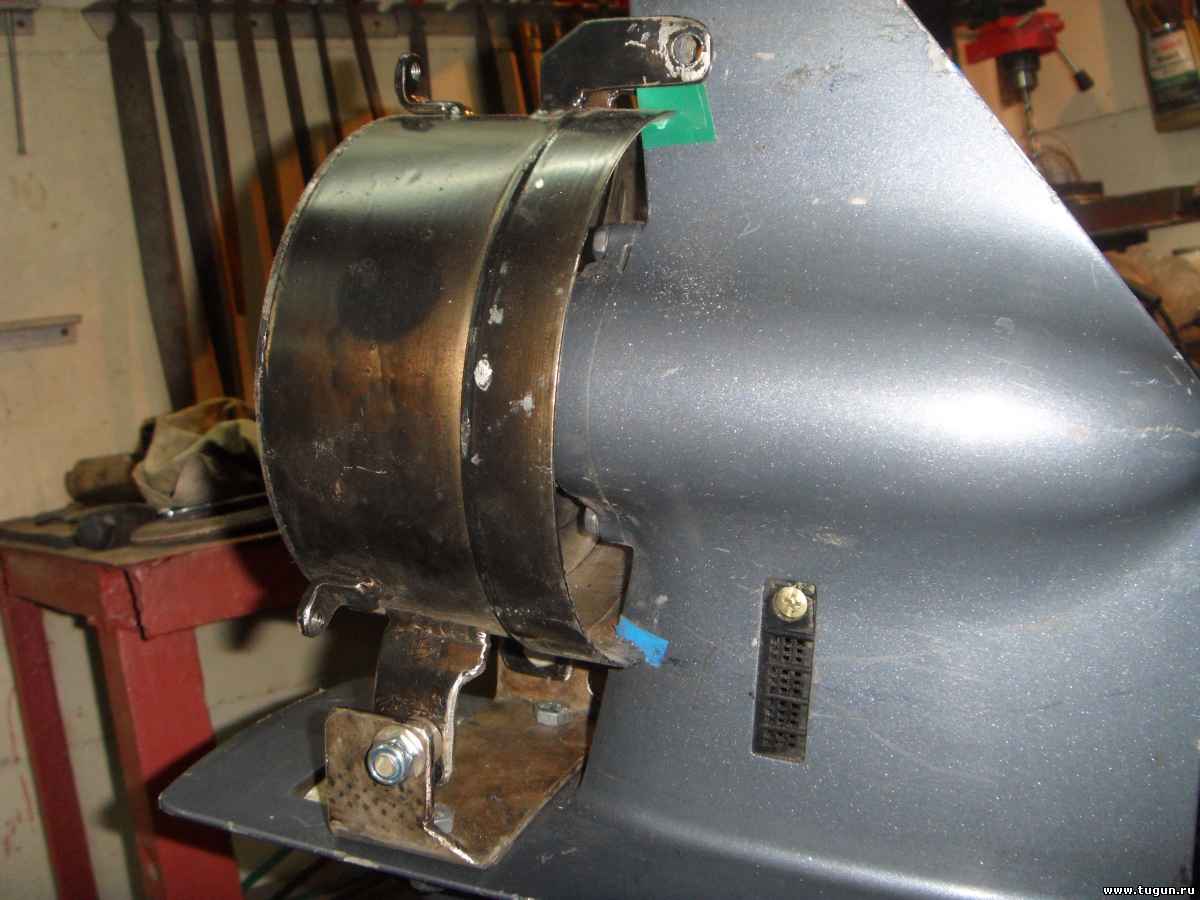

o-borisov, А решетку охлаждения Не перекрыл хомутом Олег? Хомут зажал через двухсторониий скотч?
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| TSashaV | Дата: 11.04.2016, 10:02 | Сообщение # 825
|
Группа: Проверенные
Сообщений: 2508
|
Цитата o-borisov ( ) В мае обкатаю, напишу.
Жизнь надо пр Мель надо пройти так,
что бы не было Мучительно больно за разбитый интейк.
|
| |
|
|
| Алекс82 | Дата: 11.04.2016, 10:53 | Сообщение # 826
|
Группа: Проверенный
Сообщений: 1235
|
Цитата OLT ( ) Помнится делали такие насадки в Абакане, хрень полная, КПД ниже чем у улитки
В статье лохматых годов про прямоток на Ветерок (с чертежами), автор высказал своё мнение, что с насадкой идёт даже лучше чем на винте.
Рыбалкой болен - не лечусь........И НЕ БУДУ!!!!!!!!
|
| |
|
|
| OLT | Дата: 11.04.2016, 12:54 | Сообщение # 827
|
Группа: Проверенный
Сообщений: 1183
|
Цитата Алекс82 ( ) Это почему? Вроде всегда считалось что у прямотока КПД выше чем у улитки, даже просто в теории! Виталий Междуреченск на предыдущей странице писал про 25-й джет улиточный в сравнении с нептуном на прямотоке...В статье лохматых годов про прямоток на Ветерок (с чертежами), автор высказал своё мнение, что с насадкой идёт даже лучше чем на винте.
|
| |
|
|
| o-borisov | Дата: 11.04.2016, 20:22 | Сообщение # 828
|
Группа: Проверенный
Сообщений: 121
|

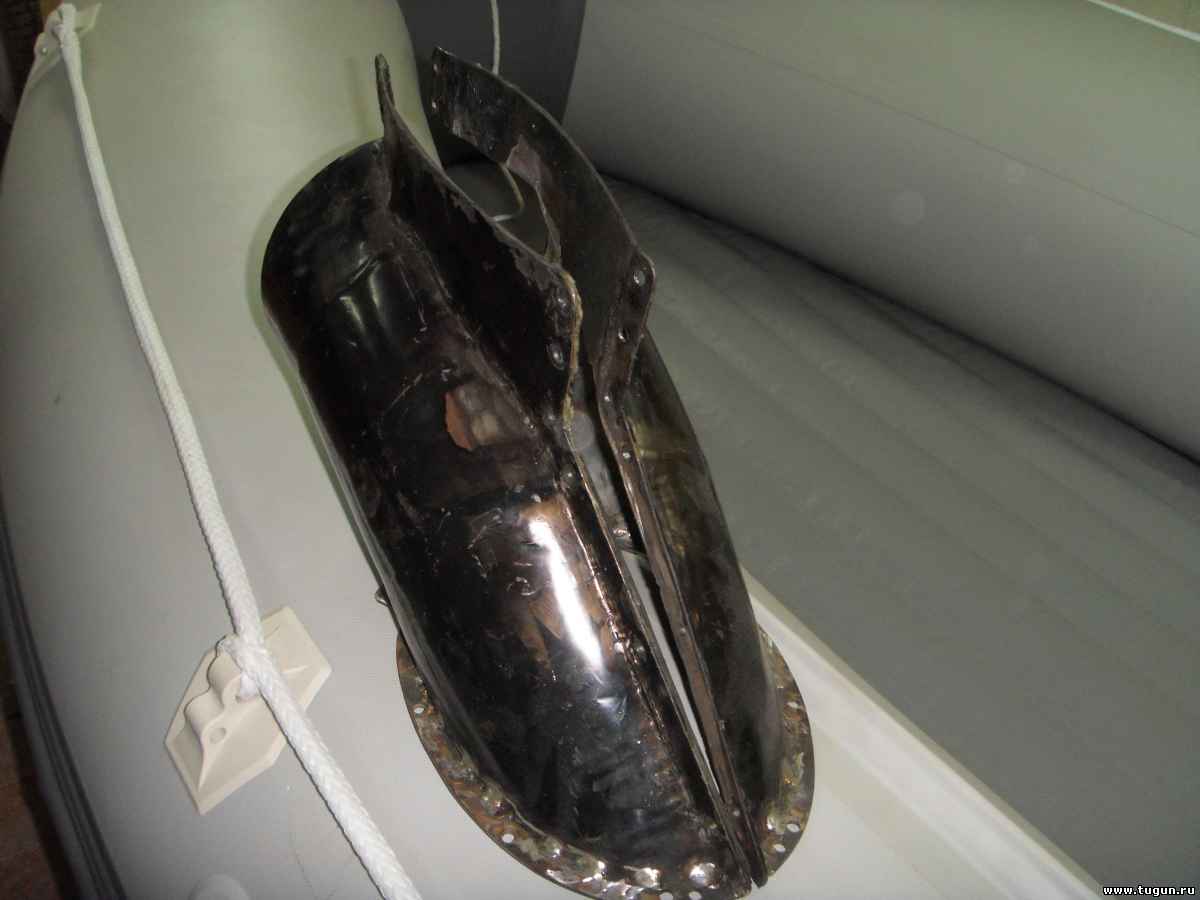

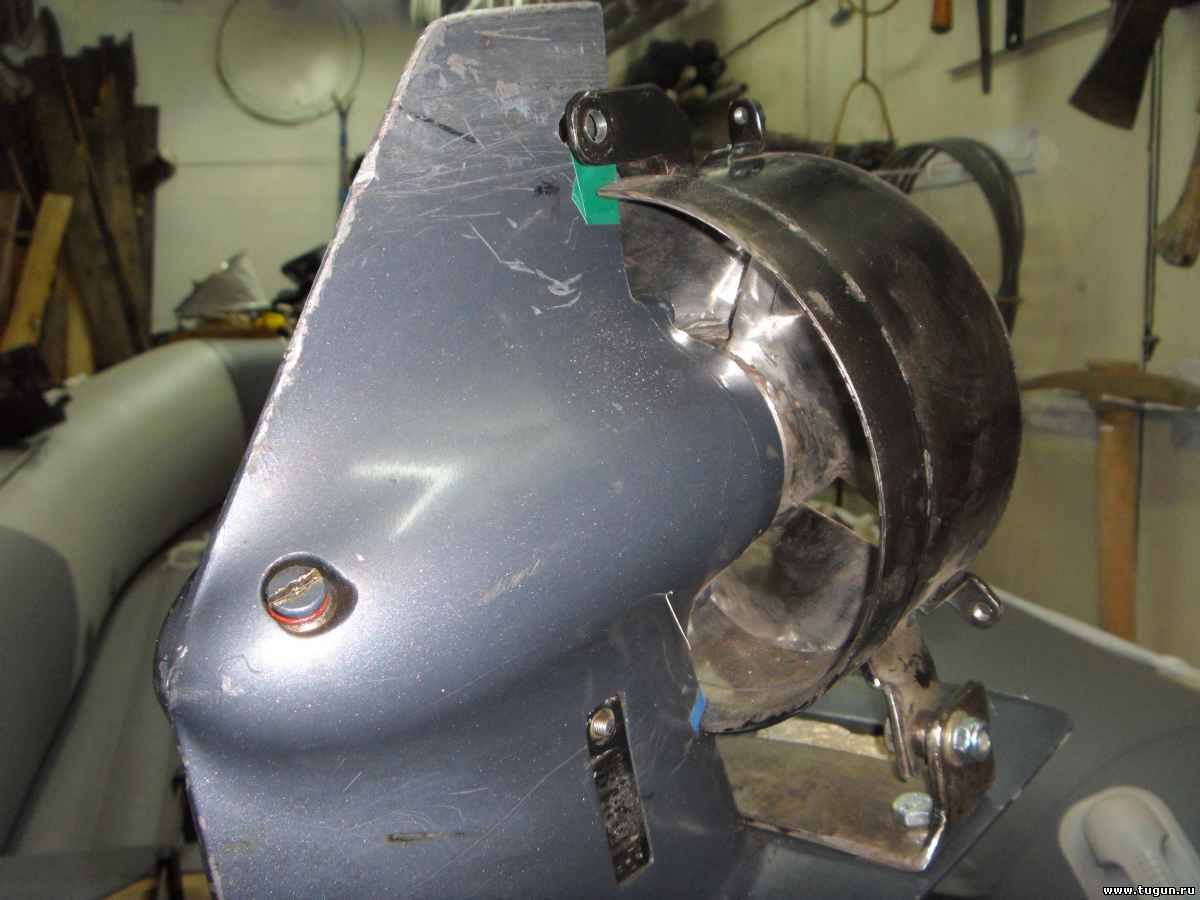

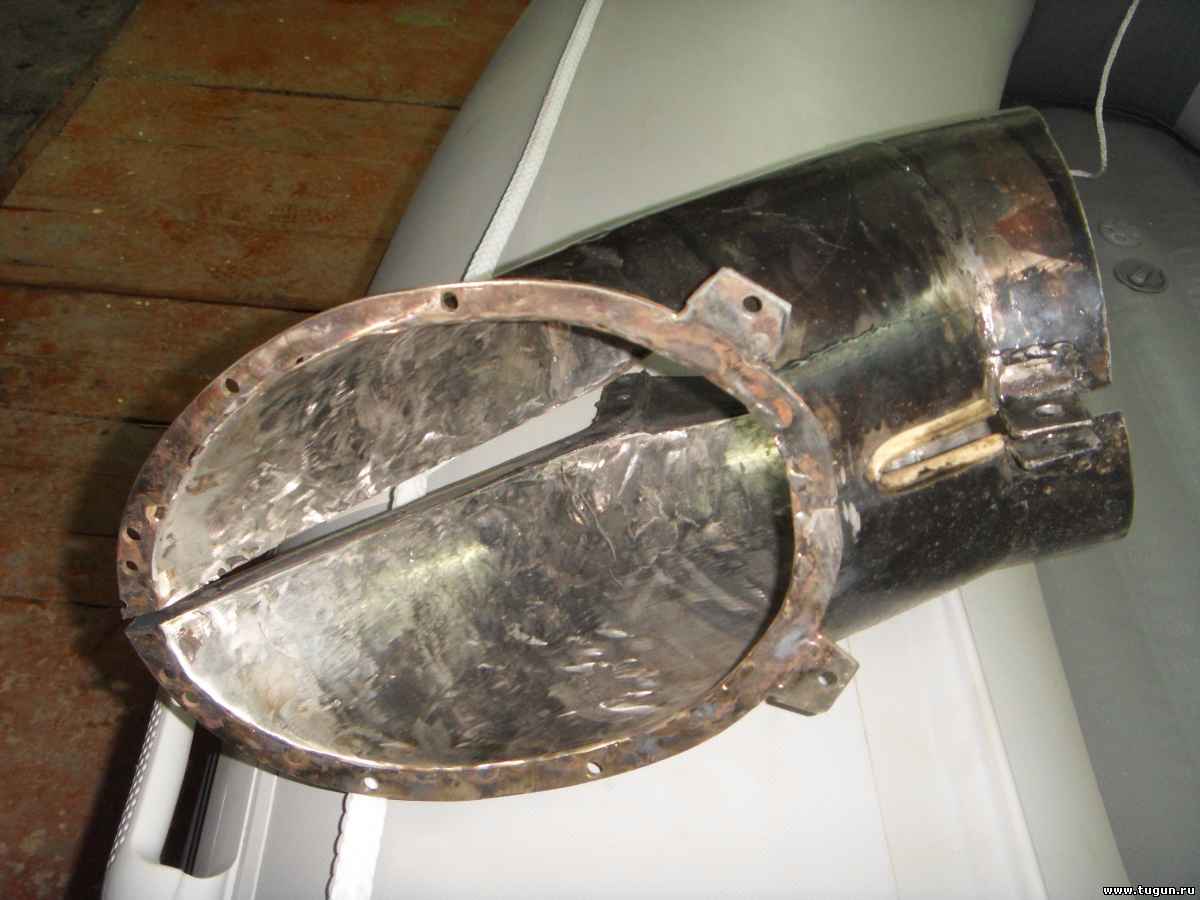

avs, решётка сталось открытая, я для этого специально там расширение сделал. На счёт герметизации. Сделал так, у нас на заводе идет гумировачная резина. Это как бакситка двух компонентная, смешиваешь её в определённых пропорциях, при застывание получается резина. Я ей намазал бока чехла водозаборника и затянул. Смазав до этого мотор маслом. Потом разобрал когда затвердела, убрал лишние и вырезал места где стоит решётка. Прососа быть не должно и вода засасывается. Все стыки собирал с герметиком. Всю насадку собрать минут за 25 можно. Проще чем у пермяков. Но у них посложнее всё устроено. Но главное как пойдёт.
|
| |
|
|
| avs | Дата: 11.04.2016, 21:38 | Сообщение # 829
|
Группа: Проверенный
Сообщений: 2022
|
o-borisov, Я думаю пойдет! Может конечно придется немного переделать чего нибудь! Попробуй без решетки еще по чистой воде! Угол наклона попробуй разный!
С двухсторонним скотчем тоже хорошо получается! Можно без болтов езить на одном скотче!
А резина эта двух компонентная к металлу приваривается крепко?
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| avs | Дата: 11.04.2016, 21:44 | Сообщение # 830
|
Группа: Проверенный
Сообщений: 2022
|
o-borisov, А сделал ты насадку красиво!  С удовольствием фотки посмотрел!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| o-borisov | Дата: 12.04.2016, 00:24 | Сообщение # 831
|
Группа: Проверенный
Сообщений: 121
|
avs, Резина приваривается крепко. Но там ещё, сам метал ещё какой то штукой покрывают, вроде краски. А сверху эту резину наносят. У нас большие ванны,так со всех сторон гумируют чтобы кислота не разедала. Скочь тоже штука хорошая. Но расстояние маленько везде разное, идеально везде обогнуть не получается. Да и при разборе, всё заново клеить приходится. Обкатать попробую по всякому. Может даже в эти выходные, если погода позволит. Об изготовление, много с вашего форума взял. Я тему раз десять перечитал. Знал где на какой странице, что для меня важно, перечитать.
|
| |
|
|
| OLT | Дата: 12.04.2016, 06:47 | Сообщение # 832
|
Группа: Проверенный
Сообщений: 1183
|
Переделать к сожалению придется, про похожий водомет упоминалось в старых номерах КиЯ ,нужна прямая передача на вал импеллера ,без нее никак.
|
| |
|
|
| o-borisov | Дата: 12.04.2016, 20:21 | Сообщение # 833
|
Группа: Проверенный
Сообщений: 121
|
OLT, на предыдущей странице люди на винте с похожим аппаратом ездят и ничего. И не только они. Смотря для чего он нужен. А тут полноценный ипелер. Шаг только надо угадать. Чтобы не перекручивал или не докручивал. Для этого тахометр и куплен. Тут могут быть проблемы, испытания покажут. Пермяки ездят и по видео, довольно не плохо. Прямая передача была бы лучше. Работаем с тем что есть.
|
| |
|
|
| o-borisov | Дата: 17.04.2016, 01:09 | Сообщение # 834
|
Группа: Проверенный
Сообщений: 121
|

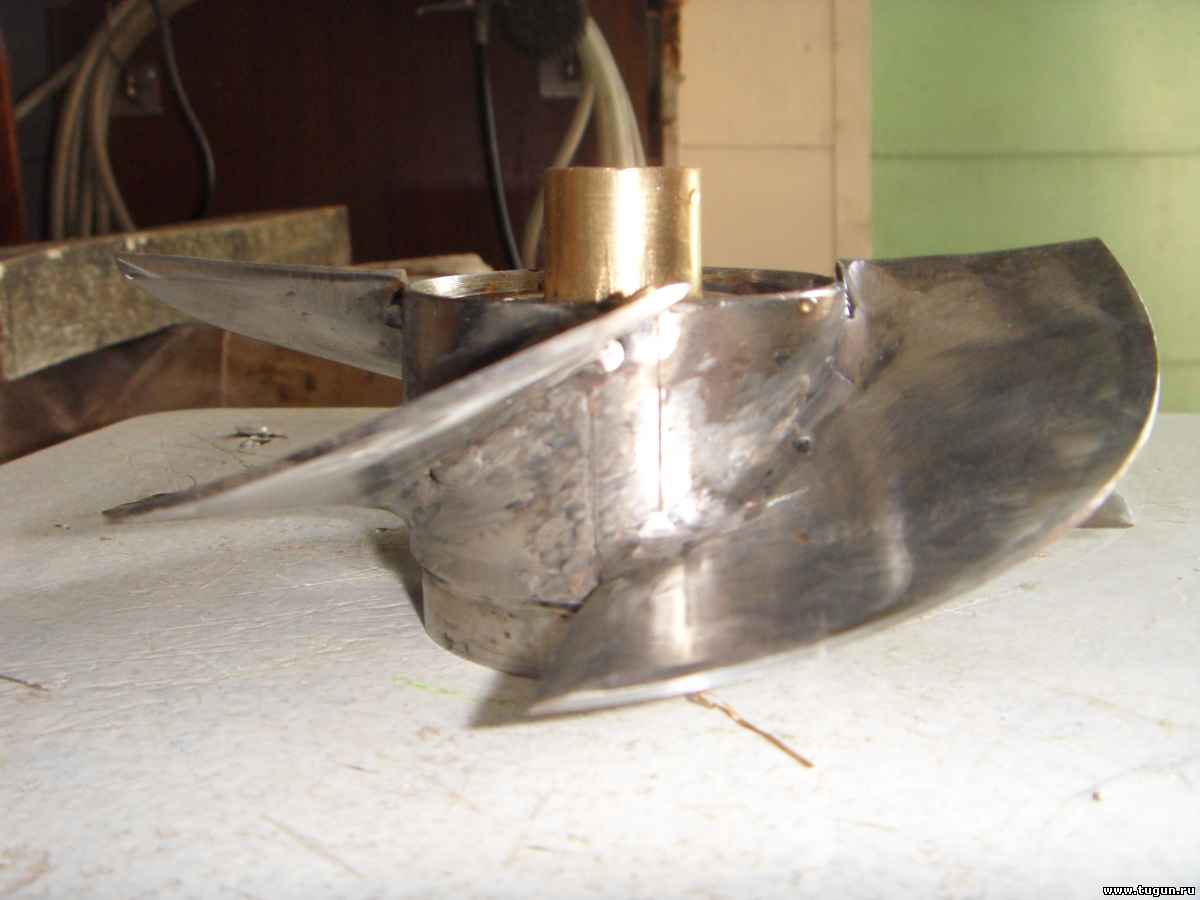

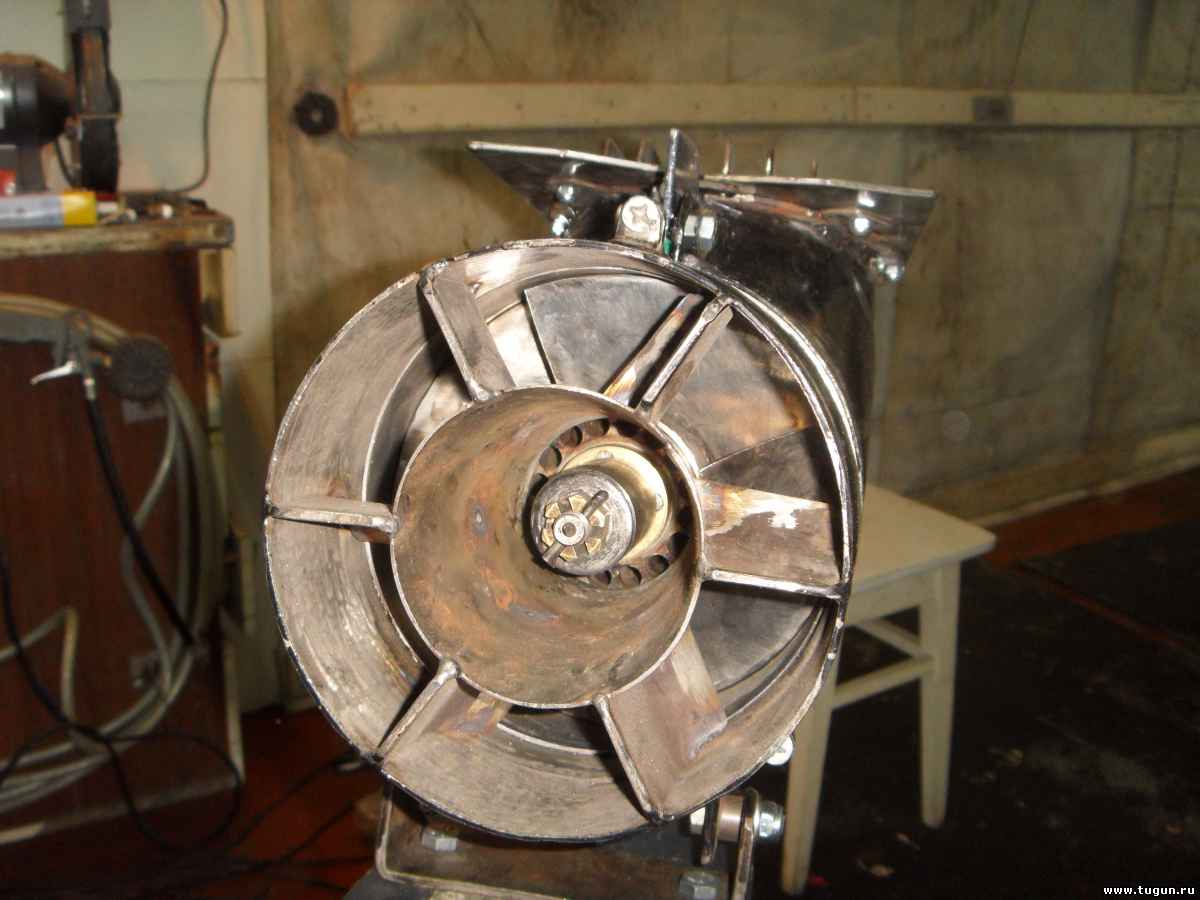

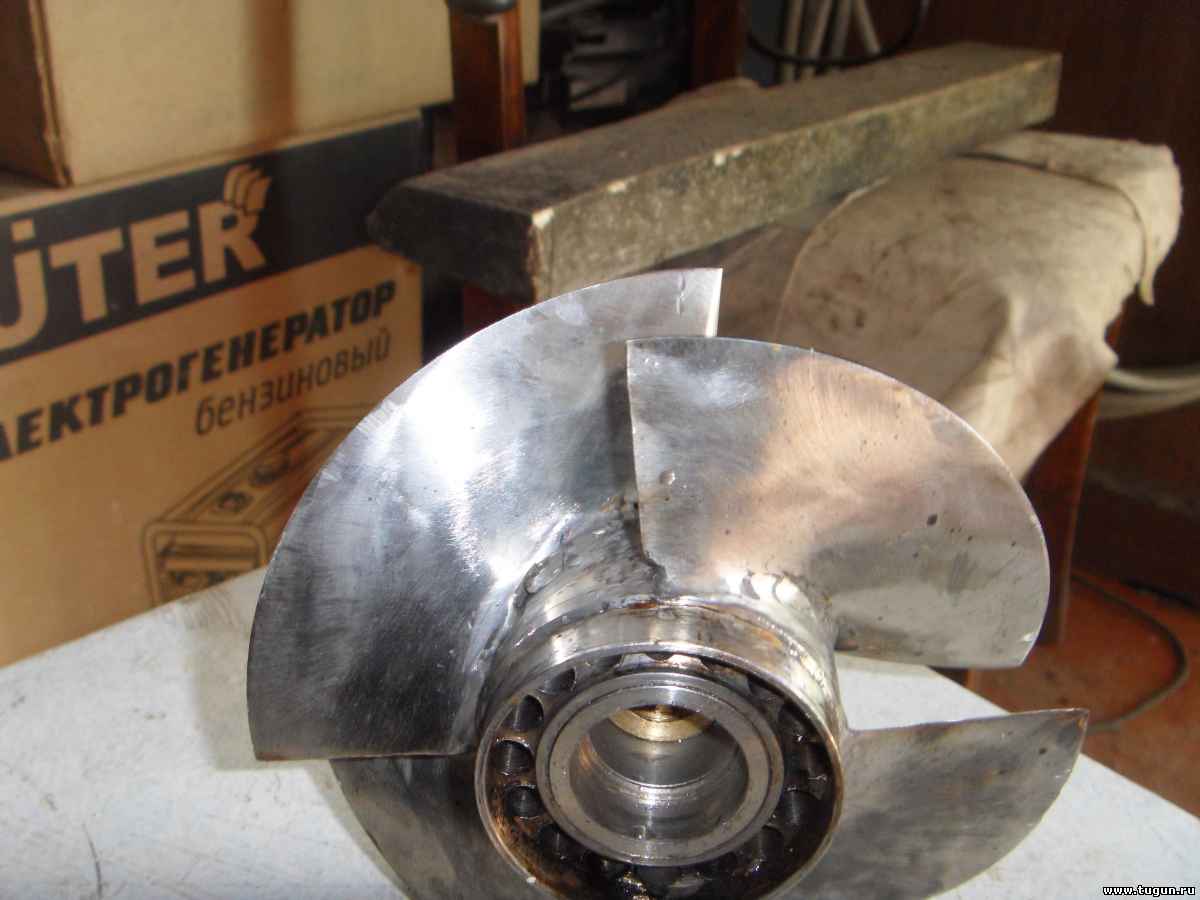

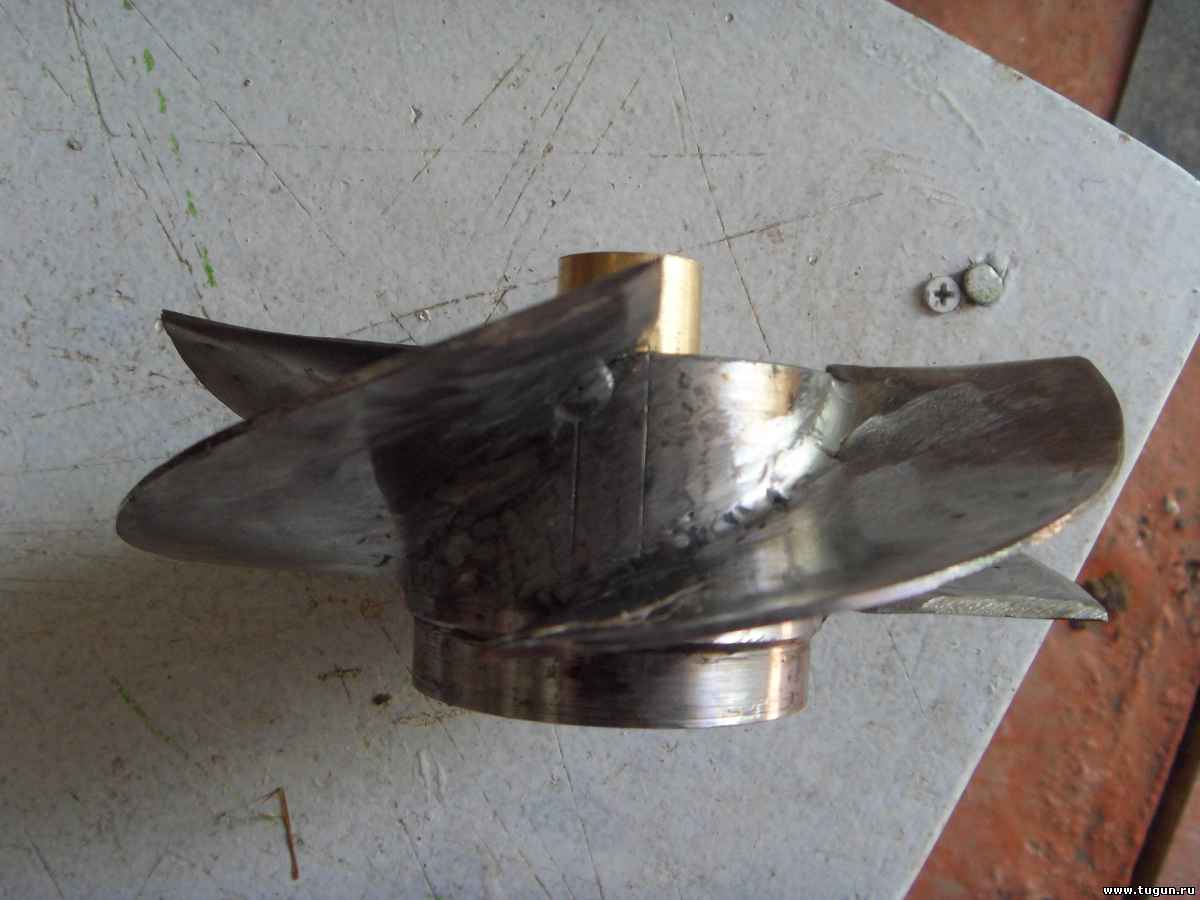

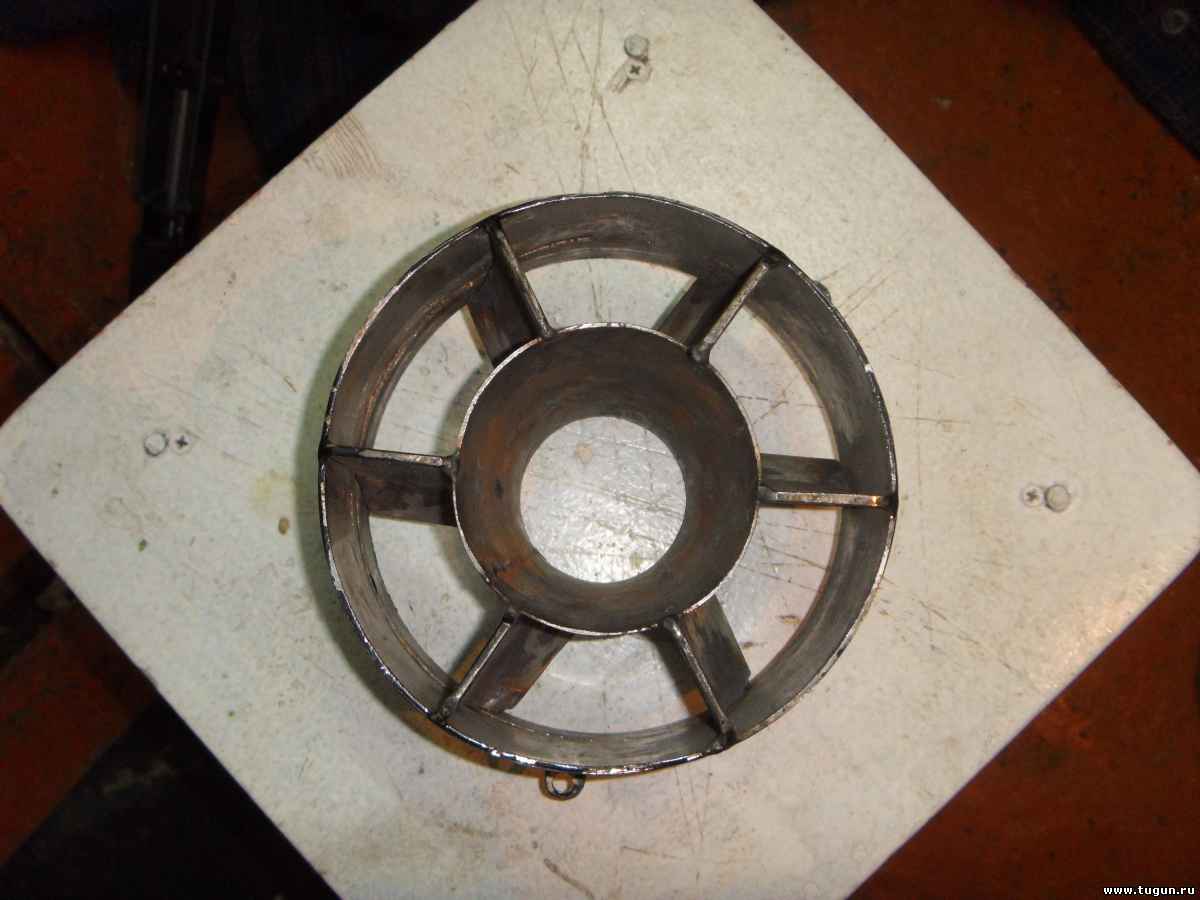

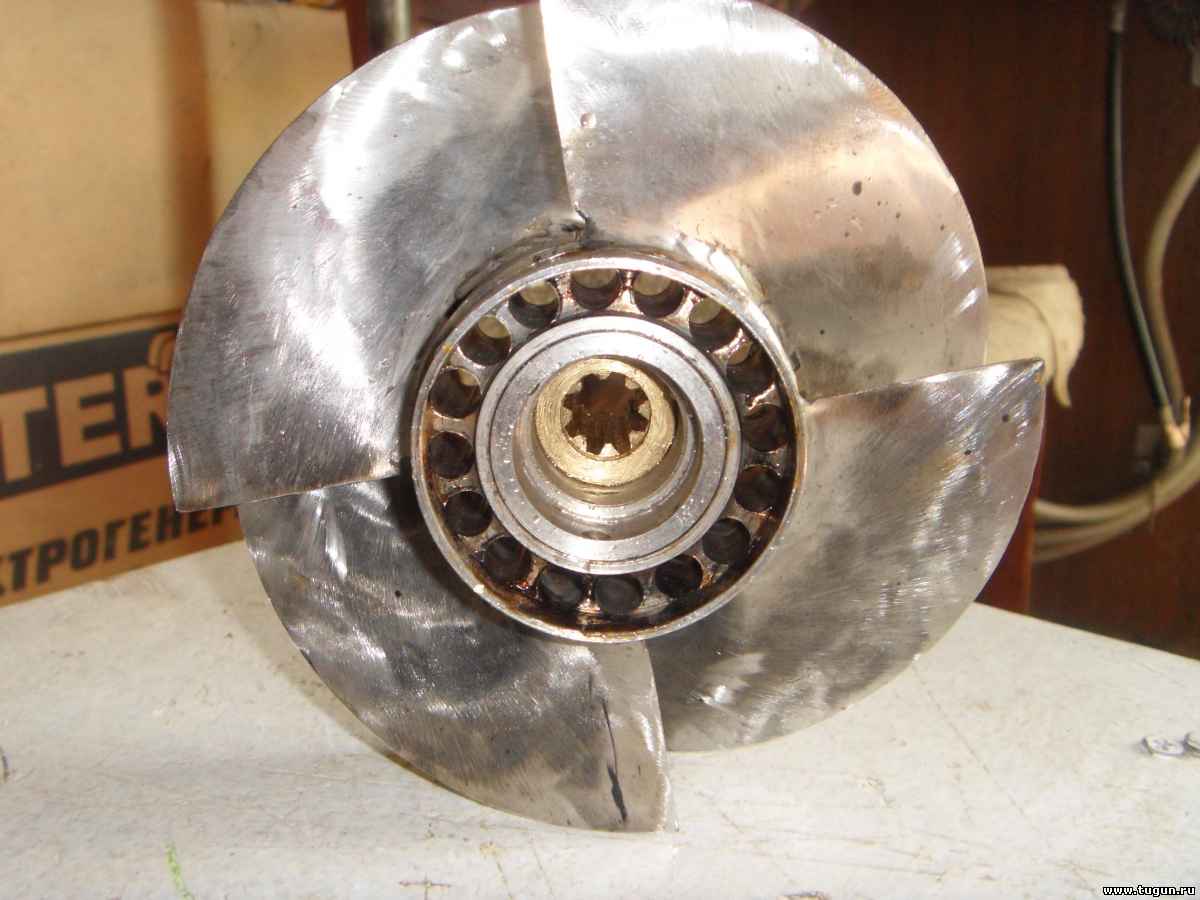

Привет, всем. Сегодня испытал водомёт. Результатом не доволен. Не тянет, импелер надо делать другой, с более крутым шагом. Обороты доходят 6000 а он только орёт. На 4000 показалось тянет луче. Буду делать шести лопастной и шаг по круче. Ещё думаю спрямляющие лопатки сильно загнуты. Что думаете на счёт них? Вот мои мои импелер.
|
| |
|
|
| 74alex | Дата: 17.04.2016, 02:39 | Сообщение # 835
|
Группа: Проверенный
Сообщений: 369
|
http://www.vodnyimir.ru/Samodelnyi_podvesnoi_vodomet.html вот одна сылочка может сгадится.
С уважением Алексей
|
| |
|
|
| OLT | Дата: 17.04.2016, 12:44 | Сообщение # 836
|
Группа: Проверенный
Сообщений: 1183
|
o-borisov, То что ты изобразил ,водометом не может быть по определению, я думал мои скептические замечания сподвигнут тебя хоть что нибудь прочитать о теории водометов. Сходи еще грабель купи ,старые видать уже все поломал.
|
| |
|
|
| is55 | Дата: 17.04.2016, 13:53 | Сообщение # 837
|
Группа: Проверенный
Сообщений: 259
|
o-borisov, а кому ты задаешь свой вопрос? Ведь на этом форуме нет сегодня ни одного реального спеца по водометам.Был Nord,но его давным давно за это обосрали и забанили.Остались только шпионы и самозванцы и просто интересующиеся этой темой,которые,судя по всему, тебе уже "помогли"...
on strike
Сообщение отредактировал is55 - Воскресенье, 17.04.2016, 15:02
|
| |
|
|
| avs | Дата: 17.04.2016, 14:59 | Сообщение # 838
|
Группа: Проверенный
Сообщений: 2022
|
o-borisov, Паралельно возьми шпаклевку Solit автомобильную со стекловолокном, и в спрямляющим аппарате выведи поджатие посильнее, зажимай до нормальных оборотов!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| o-borisov | Дата: 17.04.2016, 21:29 | Сообщение # 839
|
Группа: Проверенный
Сообщений: 121
|
avs, без нового импеллера стараться не стоит. Проблема в том, что я сейчас в отпуск пошёл и выйду не скоро. А дома ничего не сделаешь. Поздно я заметил видео, как у "карася" всё устроено. Спрямляющий аппарат можно было подобный сделать. Там наклон лопаток можно регулировать. Это удобней доводить до ума. И уплотнение с винтом хорошее. Зимой может переделаю, как у них с маленькими изменениями. OLT, со второго или с третьего раза всё равно поедет. "Карась" ездит же, там целая команда над ним работала, а я один. Ни один десяток импеллеров, наверно, загубили. Но сделали же. Главное руки не опускать. А чем он не похож на водомёт? Все основные детали есть. Кроме заднего хода. Обороты только поменьше, потому что идут через редуктор. Вот и всё.
|
| |
|
|
| 74alex | Дата: 17.04.2016, 21:58 | Сообщение # 840
|
Группа: Проверенный
Сообщений: 369
|
is55, да давно интересуюсь этой темой и пришёл к определённым выводам на самостоятельную постройку надо время ,место и оборудования по данной ссылке видел своими глазами сделаное работает не плохо,но она рассчитана на одно,а в данном случаи надо пересчитать все.
С уважением Алексей
|
| |
|
|
|
|
