Самодельная водометная насадка на лодочный мотор
| |
| GIR | Дата: 27.02.2014, 12:18 | Сообщение # 781
|
Группа: Проверенный
Сообщений: 1452
|
Идеальное сопло должно быть с регулируемым на ходу поджатием и регулируемым углом лопаток спрямляющего аппарата.. Возможно буржуины это уже сделали, а мы изобретаем лисапет...
Человек может все...
|
| |
|
|
| GIR | Дата: 27.02.2014, 12:28 | Сообщение # 782
|
Группа: Проверенный
Сообщений: 1452
|
а реализовать это проще у водомета с щелевым поджатием. и поток раскручивать до механизма регулировки .у лопаток спрямляющих достаточно только подогнуть входящую кромку
Человек может все...
Сообщение отредактировал GIR - Четверг, 27.02.2014, 12:31
|
| |
|
|
| междуреченск | Дата: 12.03.2014, 12:44 | Сообщение # 783
|
Группа: Проверенные
Сообщений: 1576
|
GIR, Тоже сейчас вот на джонсона думаю делать щелевое поджатие с регулировкой спрямляющих лопаток,но пока всё ещё в проекте.
|
| |
|
|
| междуреченск | Дата: 12.03.2014, 12:45 | Сообщение # 784
|
Группа: Проверенные
Сообщений: 1576
|
Jonik_Kms Тут в этой теме есть где один комрад,делал поджатие в обратную сторону,найди и спишись с ним.
|
| |
|
|
| междуреченск | Дата: 10.05.2014, 10:09 | Сообщение # 785
|
Группа: Проверенные
Сообщений: 1576
|
Прикупил себе Тохасу-25 джет и вот обкатываю не на полном дроселе.В сранении с нептуном и самодельным водомётом прямотоком,в первый час поездки что то стал растраиваться.Тохасу ни чем от нептуна не выделился.На втором часу обкатки на пол минутки ввалил ему полный дросель ну и бошка в 30 лошадок показала себя в полном объёме,конечно Тохасу мощнее и быстрее против нептуновских 18 лошадок.Но факт остаётся фактом,что нептун под прямотоком на глисс выходит лучше и быстрее чем тохасу-25 джет
http://www.youtube.com/watch?v=HLchQhvhfuw&feature=youtu.be
|
| |
|
|
| Бедный | Дата: 10.05.2014, 11:21 | Сообщение # 786
|
кефиро-моторник
Группа: Куратор
Сообщений: 4720
|
междуреченск,
жжешь!
Виталя, лягушка так-то ножной насос..
а в нашей палате все капитаны и у каждого своё судно...
|
| |
|
|
| междуреченск | Дата: 10.05.2014, 19:42 | Сообщение # 787
|
Группа: Проверенные
Сообщений: 1576
|
Бедный, Сергей да ещё не жгу обкатываю по учебнику.Я ВИДИШЬ ЛИ НОГАМИ НЕ МОГУ больные они у меня а руками ещё ого ого.
Сообщение отредактировал междуреченск - Суббота, 10.05.2014, 19:43
|
| |
|
|
| междуреченск | Дата: 16.06.2014, 13:06 | Сообщение # 788
|
Группа: Проверенные
Сообщений: 1576
|
Ещё хочу описать,сравнения улитки с самодельным прямотоком.Очень не привычно что у улитки импелер всегда крутится.При запуске двигателя у берега в решотке всегда в галька застряёт.Благо что двигатель с полпинка запускается,теперь приходится при трогании с места спускаться на веслах к ямке а потом уже запускать мотор и трогаться.На самодельном нептуне редуктор не крутится на холостом ходу и запуск проиходит у берега и ни чего не засасывает.
|
| |
|
|
| teterinsn | Дата: 21.08.2014, 14:01 | Сообщение # 789
|
Группа: Пользователи
Сообщений: 83
|
Добрый день водометчикам. Северный привет Вам с г.Якутска. обращаюсь к Вам с просьбой от северных братьев водомутчиков с просьбой не могли бы нам помочь в изготовлении обичаек из капролона, такого материала у нас нема sad а так хочеться более долговечности обичайки. Если кто откликнется будем благодарны очень(вознаграждение)
солар 450 тунель jet +tohatsu mх50 EverRun
|
| |
|
|
| междуреченск | Дата: 24.09.2014, 20:21 | Сообщение # 790
|
Группа: Проверенные
Сообщений: 1576
|
вот как ещё делают http://www.youtube.com/watch?v=5_CGDjMjK4c
|
| |
|
|
| o-borisov | Дата: 27.11.2014, 23:57 | Сообщение # 791
|
Группа: Проверенный
Сообщений: 121
|
Здравствуйте. Хочу изготовить водометную насадку на мотор Тохацу 9,8 по чертежам, Самодельный подвесной водомет на базе мотора «Ветерок»нашёл в инете. Подойдут ли те размеры к моему мотор ? Винт хочу оставить прежний, но обточить по диаметру. Или надо другой изготовить? лодка у меня Гладиатор 330
|
| |
|
|
| междуреченск | Дата: 09.12.2014, 20:00 | Сообщение # 792
|
Группа: Проверенные
Сообщений: 1576
|
o-borisov, вот тут книга http://motorka.org/book....ov.html
Но вы взвесте что у вас мотор слабый и плюс потери на водомёте.
|
| |
|
|
| maverick | Дата: 28.12.2014, 17:44 | Сообщение # 793
|
Группа: Проверенный
Сообщений: 479
|
Очень интересно !Напиши чтт о получится
perekat-irk.ru
|
| |
|
|
| Пловец | Дата: 14.01.2015, 01:32 | Сообщение # 794
|
Группа: Проверенные
Сообщений: 16
|
Привет всем! Помогите, знающие в водометах - разобраться, что нужно получить на выходе - давление или расход?
|
| |
|
|
| teterinsn | Дата: 15.01.2015, 20:29 | Сообщение # 795
|
Группа: Пользователи
Сообщений: 83
|
Уважаемые форумчане подскажите подалуйста какой марки капролон нужен для изготовления конуса?
солар 450 тунель jet +tohatsu mх50 EverRun
|
| |
|
|
| GIR | Дата: 22.02.2015, 01:44 | Сообщение # 796
|
Группа: Проверенный
Сообщений: 1452
|
Цитата Пловец (  ) Привет всем! Помогите, знающие в водометах - разобраться, что нужно получить на выходе - давление или расход?
при заданном сечении сопла от этого будет зависеть скорость истечения... Импульс - масса умноженная на скорость...
Чем меньше диаметр сопла тем больше скорость, но падает КПД...(вот тут уже из - за давления)
Человек может все...
|
| |
|
|
| междуреченск | Дата: 23.02.2015, 11:19 | Сообщение # 797
|
Группа: Проверенные
Сообщений: 1576
|
Правильно Рафаэлыч говоришь.меньше сопло скорость выше а тяга меньше.Подгоняется путём подбора в точности так как и винт.
|
| |
|
|
| artemnb | Дата: 06.09.2015, 23:09 | Сообщение # 798
|
Группа: Проверенные
Сообщений: 26
|
Всем привет, начитавшись информации, решил сделать насадку на мотор небольшой мощности для сплава по мелкой горной реке. До этого сплавлялся с мотором Медуза 3.5, но он медленновато идет (6 км\ч) и против течения не тянет. Мощность у него оказывается 2,1 л.с., а по оборотам выходит 1.7 л.с
Мотор приобрел Nissan Marine 9.8 - тот же Тохатсу, но подешевле
Лодку купил Ротан 380Э - плоскодонку с НДНД
по формулам книги по водометам Хорхордина посчитал диаметр примерно 180 мм для моего мотора и оборотов винта 2700, о скорости мечтал 25 км\ч

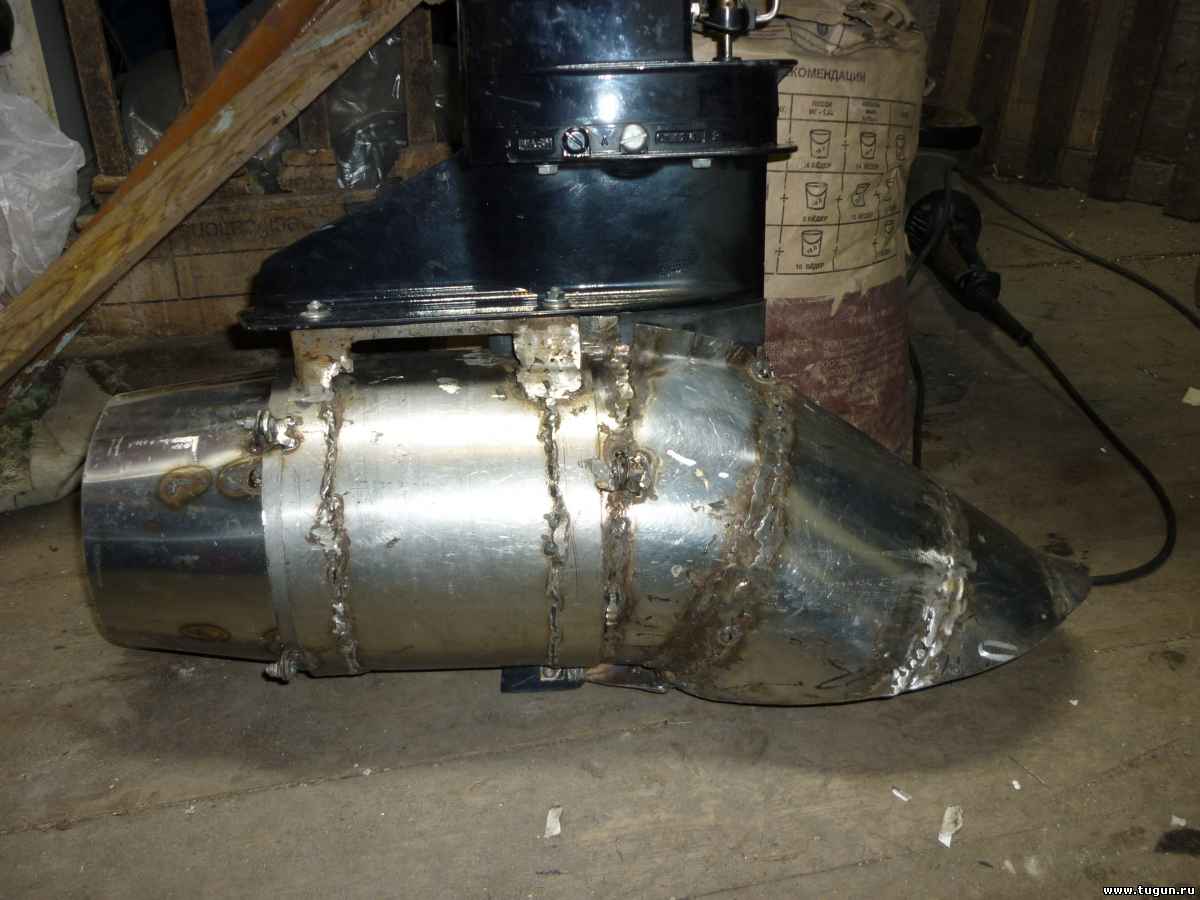

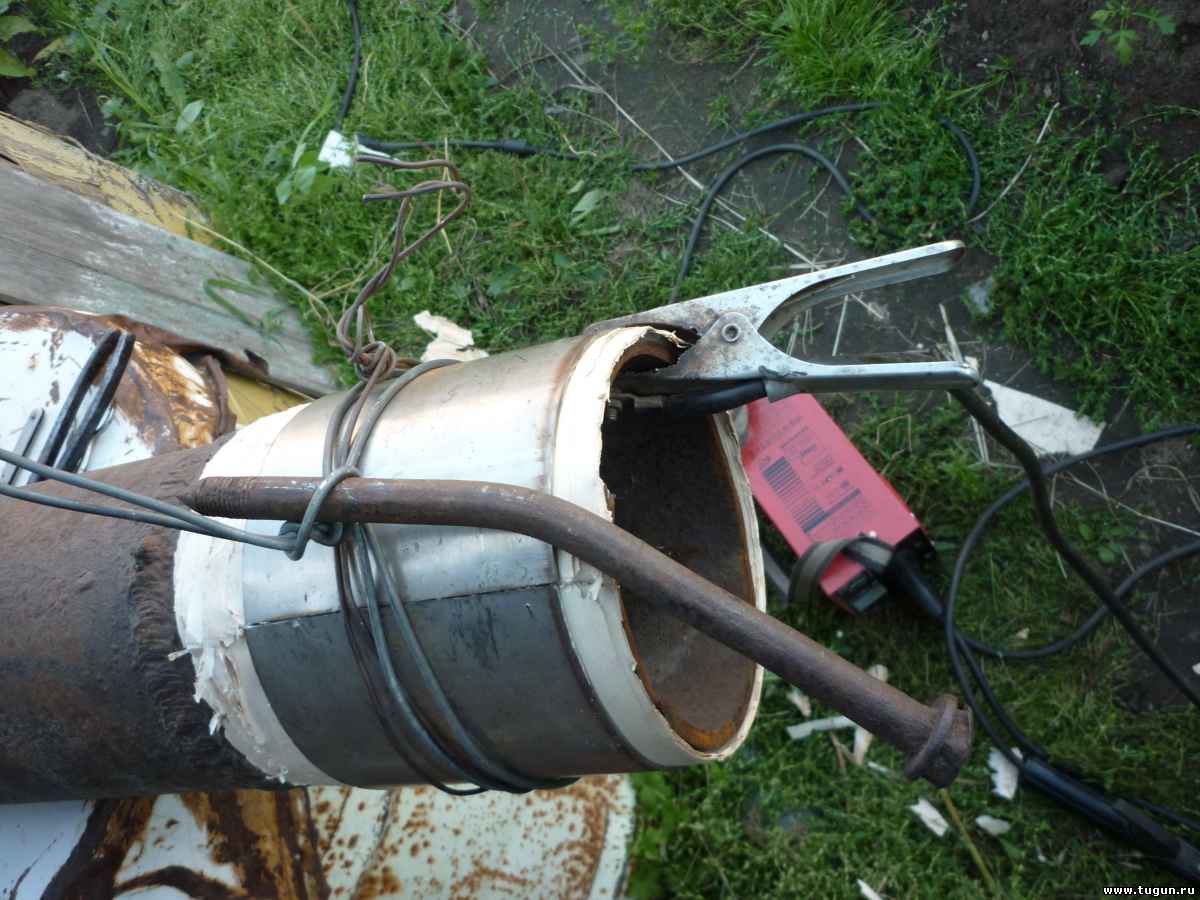

спустя 2 недели труда с нержавейкой 1-2 мм (сварщик из меня так себе) попробовал выезд, но на глисс не вышел, переделал заборник, увеличил погружение - переднюю часть поднял на 5 см,уменьшил зазор на винте, на второй выезд вышел один на глиссер, потом подредактировал заборник, насадил кольцо на ступицу спрямляющего аппарата, чтобы поджать струю. И результат конечно поднялся - вдвоем, правда без груза разогнались до 20 км\ч

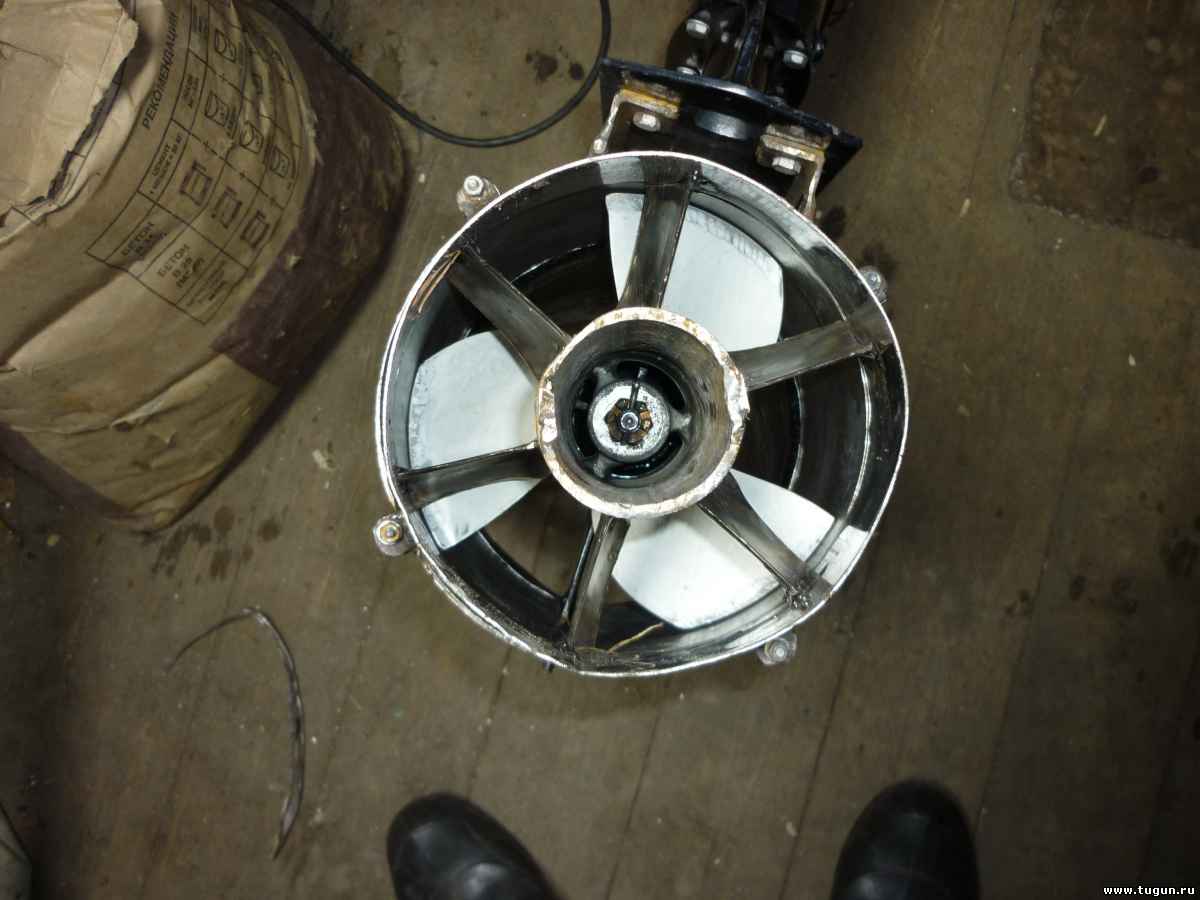

Обечайку делал что называется, на коленке, идеально не получилось - зазор винта меняется от 0,3 до 0,8 мм
Трудно сделать нормальный зазор - крепление на винтах имеет небольшой люфт, который влияет на зазор, в итоге под нагрузкой немного подточило винт о неровности с одной стороны, хотя без нагрузки винт ходил нормально
Сообщение отредактировал artemnb - Воскресенье, 06.09.2015, 23:10
|
| |
|
|
| artemnb | Дата: 06.09.2015, 23:22 | Сообщение # 799
|
Группа: Проверенные
Сообщений: 26
|
 Добавлено (06.09.2015, 23:22)
---------------------------------------------
Вот видео
Мотор не выходит на полную мощность, обороты на полном газу 4750, правда топливная смесь еще обкаточная 1:25
Убрал кольцо для поджатия, обороты стали нестабильны 5000-5300 , но скорость не выросла нисколько, может быть вода проскакивает через зазор? придется делать импеллер с меньшим шагом и большим дисковым отношением.
|
| |
|
|
| Wayfaring | Дата: 06.09.2015, 23:25 | Сообщение # 800
|
Группа: Проверенный
Сообщений: 4913
|
Вы же винт подрезали, cкорее всего теперь надо винт с другим шагом, более скоростной, но это в случае, если перекручивает, если недокручивает, то надо шаг понижать.
Анод тоже надо оставить, установив на насадку.
http://flagman-24.ru ТСЦ"ФЛАГМАН"
ВОЛЖАНКА, СОЛАР, MERCURY, HONDA, WYATBOAT, ФЛАГМАН, ВЫДРА и тд
8 (391) 287-11-15
Сообщение отредактировал Wayfaring - Воскресенье, 06.09.2015, 23:28
|
| |
|
|
| ml197474 | Дата: 07.09.2015, 03:03 | Сообщение # 801
|
Группа: Проверенный
Сообщений: 552
|
Зайдите на Русфишинг . там найдите тему про насадки на Меркури 15 . Делает человек из Перми - ник Арта .его тел . 9091151010. Тема вроде называеться ...для тех кто ездит по мелководью ..... У него ваша схема , только крыльчатка 5 лопастная . ИМХО - надо не одному в каше вариться а спрашивать , узнавать что непонятно ..... Насадка называеться Карась . Здесь есть про неё тема . Молодец что не №пускаете слюни на импорт " а руками и головой работаете ....
Сообщение отредактировал ml197474 - Понедельник, 07.09.2015, 03:04
|
| |
|
|
| avs | Дата: 07.09.2015, 14:33 | Сообщение # 802
|
Группа: Проверенный
Сообщений: 2022
|
artemnb, Я делал подобную насадку на 15шку в начале темы! До сих пор ездит у товарища! Грузу много не везет, но на дневную рыбалку хватает! Винт надо погрузовей резать, или импелер делать с небольшим шагом!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| ZOOLeg123 | Дата: 07.09.2015, 21:15 | Сообщение # 803
|
Группа: Всегда с нами
Сообщений: 316
|
ml197474, Если почитать тему на русфишинге,так и не совсем понятно,делают ли эту насадку...в смысле за несколько лет считанные единицы выпущено...и ответа там не дождаться..так что товарищ своим путем правильно идет,может не только себе сделает...сам мечтаю о насадке,но понимание что мощность в 18 сил это ни о чем...особенно при переходе на насадку..
Солар 400 Tohatsu 18.
|
| |
|
|
| Jeka_bull | Дата: 07.09.2015, 21:57 | Сообщение # 804
|
ЙЕТИ
Группа: Проверенный
Сообщений: 3746
|
artemnb, испытываете на Мамаканском водохранилище?
Снасти, лодки, моторы и запчасти в наличии и под заказ
Весны 3, "Рыболов Эксперт"
www.rybolovexpert.ru
|
| |
|
|
| artemnb | Дата: 07.09.2015, 23:06 | Сообщение # 805
|
Группа: Проверенные
Сообщений: 26
|
Цитата Jeka_bull ( ) artemnb, испытываете на Мамаканском водохранилище?
Да, на нем самом
Добавлено (07.09.2015, 23:02)
---------------------------------------------
Цитата ZOOLeg123 ( ) ml197474, Если почитать тему на русфишинге,так и не совсем понятно,делают ли эту насадку...в смысле за несколько лет считанные единицы выпущено...и ответа там не дождаться..так что товарищ своим путем правильно идет,может не только себе сделает...сам мечтаю о насадке,но понимание что мощность в 18 сил это ни о чем...особенно при переходе на насадку..
Я заглянул туда, по слухам, делают 60 штук в год, ждать очень долго - от полугода до года, недавно они испытали Карася на Тохатсу 9,8
Посмотрел видеоинструкцию по сборке карася https://www.youtube.com/user/Tauri7777/videos, так у них все четко сделано, не то что у меня топором, заманчиво купить, но может получится довести свою до ума.
У них вдвоём скорость 22 км\ч, втроём 20 почти, у меня вдвоём - 20 км\ч, правда без решетки и с погружением на 5 см
Что касается маленькой мощности, то для сплава и езды налегке между ямами самое то, у нас многие понабрали моторов с улитками за 270 т.р. - так нужно 70 литров бензина, чтоб добраться до более менее мест нормальных, но на Средний Мамакан все-равно не выйдет, рискованно, а с заброской туда по дороге мобильного комплекта с 10-сильным мотором все получится, при скорости 20 км\ч вдвоем с грузом, можно и на Левый Мамакан заехать (обнеся пороги)
Добавлено (07.09.2015, 23:06)
---------------------------------------------
Цитата avs ( ) artemnb, Я делал подобную насадку на 15шку в начале темы! До сих пор ездит у товарища! Грузу много не везет, но на дневную рыбалку хватает! Винт надо погрузовей резать, или импелер делать с небольшим шагом!
Цитата Wayfaring ( ) Анод тоже надо оставить, установив на насадку.
Сообщение отредактировал artemnb - Понедельник, 07.09.2015, 23:29
|
| |
|
|
| Jeka_bull | Дата: 07.09.2015, 23:28 | Сообщение # 806
|
ЙЕТИ
Группа: Проверенный
Сообщений: 3746
|
Цитата artemnb ( ) Да, на нем самом
Снасти, лодки, моторы и запчасти в наличии и под заказ
Весны 3, "Рыболов Эксперт"
www.rybolovexpert.ru
|
| |
|
|
| artemnb | Дата: 07.09.2015, 23:31 | Сообщение # 807
|
Группа: Проверенные
Сообщений: 26
|
Цитата Jeka_bull ( ) Так сказать родные места сразу узнал!
Жил на Мамакане?
|
| |
|
|
| o-borisov | Дата: 12.11.2015, 22:45 | Сообщение # 808
|
Группа: Проверенный
Сообщений: 121
|
всасывающий патрубок из двух половин. Мотор сузуки 15 четырёх тактный, лодка солар 380. У "карася" на всасывающем патрубке стоят крылышки. Я, так понимаю, они для увеличения подъёмной силы мотора, кЗдравствуйте. Начал изготавливать прямоточный водомёт. За основу взял "карася", тоже будет огда идёт на глисе. Стоит ли их делать? По мелководью они только мешать будут. Так как всасывающий патрубок находится под небольшим углом. И крылышки будут, самой нижней точкой. И при небольшой скорости подъёмноЙ силы не будет. Больше я их ни у кого не видел. Импелер диаметром 150 четырёх лопастной, с шагом я ещё не определился. Нормальный ли будет диаметр? И хочу попробовать импелер сделать немного конусным. и трубу сделать на конус. В дальнейшем при износе я бы смог его подвинуть глубже используя подкладочные шайбы. Как на водомёте с улиткой. Что посоветуете?
|
| |
|
|
| tachtan | Дата: 25.11.2015, 01:28 | Сообщение # 809
|
Группа: Пользователи
Сообщений: 1
|
добрый вечер всем...кто нибудь может подскажет по поводу приспособления для сборки импеллера.. на диске проточки пять штук..какое расстояние между ними и глубина...и как изготовить пошаговые угольники..может кто поделится инфой..
|
| |
|
|
| междуреченск | Дата: 06.12.2015, 06:08 | Сообщение # 810
|
Группа: Проверенные
Сообщений: 1576
|
вот посмотри http://forum.motorka.org/topic3011.html
|
| |
|
|
|
|
